Produkttyp	Rüttelplatte
Marke	Stanley
Modell	SGC-8000N
Gesamtmaße (L x B x H)	1120 x 560 x 970 mm
Betriebsgewicht	800 kg
Motortyp	4-Takt Benzinmotor
Motorleistung	7,5 kW (10,0 PS)
Zentrifugalkraft	80 kN
Vibrationsfrequenz	60 Hz (3600 vpm)
Plattenabmessungen (Breite x Länge)	560 x 800 mm
Verdichtungstiefe	Bis zu 600 mm
Fahrgeschwindigkeit	0 - 25 m/min
Kraftstofftankinhalt	8,5 L
Wassertankinhalt	15 L
Startsystem	Seilzugstarter & Elektrostart
Sicherheitsmerkmale	Not-Aus-Schalter, Totmannschalter
Wartung	Luftfilterreinigung alle 25 Stunden, Ölwechsel alle 100 Stunden
Garantie	2 Jahre eingeschränkte Garantie
Mitgeliefertes Zubehör	Werkzeugsatz, Bedienungsanleitung

Häufig gestellte Fragen - SGC-8000N STANLEY

Welchen Kraftstoff verwendet der SGC-8000N?

Der SGC-8000N verwendet bleifreies Benzin mit einer Mindestoktanzahl von 87. Verwenden Sie keinen Diesel oder Mischkraftstoff.

Wie oft sollte ich das Motoröl wechseln?

Wechseln Sie das Motoröl alle 100 Betriebsstunden oder einmal pro Saison, je nachdem, was zuerst eintritt. Verwenden Sie SAE 10W-30 Öl.

Was ist die empfohlene Verdichtungstiefe für den SGC-8000N?

Für optimale Ergebnisse verdichten Sie in Schichten bis zu 600 mm (24 Zoll) Dicke. Tiefere Lagen können mehrere Durchgänge erfordern.

Kann der SGC-8000N auf Asphalt verwendet werden?

Ja, aber Sie müssen das Wasserberegnungssystem anbringen, um ein Anhaften von Asphalt zu verhindern. Der Wassertankinhalt beträgt 15 L.

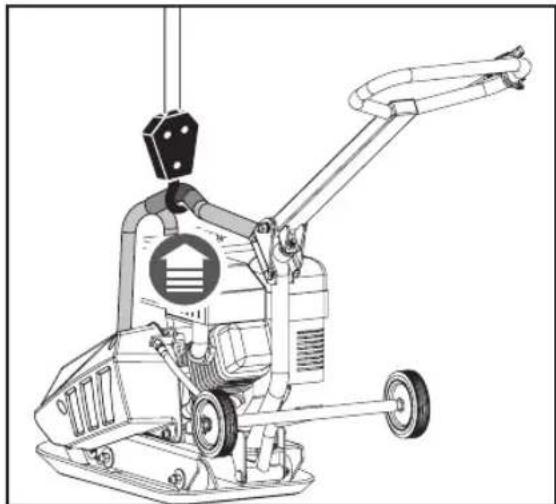

Wie transportiere ich die Rüttelplatte sicher?

Verwenden Sie ein zertifiziertes Hebeband um den mittleren Hebepunkt. Sichern Sie die Maschine mit Zurrgurten am Fahrzeug. Heben Sie niemals am Griff.

Was macht der Totmannschalter?

Der Totmannschalter ist eine Sicherheitsfunktion, die den Motor sofort stoppt, wenn er losgelassen wird. Halten Sie während des Betriebs immer beide Hände am Griff.

Wie reinige ich den Luftfilter?

Entfernen Sie die Luftfilterabdeckung und das Filterelement. Waschen Sie es mit warmem Seifenwasser, trocknen Sie es gründlich und ölen Sie es vor dem Wiedereinbau erneut. Reinigen Sie es alle 25 Stunden.

Was ist die maximale Fahrgeschwindigkeit?

Die maximale Fahrgeschwindigkeit beträgt 25 m/min (ca. 0,9 mph). Stellen Sie den Gashebel für langsamere Vorwärts- oder Rückwärtsbewegungen ein.

Hat der SGC-8000N Elektrostart?

Ja, er verfügt sowohl über Seilzugstarter als auch Elektrostart. Die Batterie ist im Lieferumfang enthalten und wird über die Lichtmaschine des Motors geladen.

Wie lang ist die Garantiezeit?

Der SGC-8000N wird mit einer 2-jährigen eingeschränkten Garantie geliefert, die Herstellungsfehler abdeckt. Verbrauchsmaterialien wie Luftfilter und Zündkerzen sind ausgeschlossen.

BEDIENUNGSANLEITUNG SGC-8000N STANLEY

D Übersetzung der Originalanleitung

MATRIX GmbH· Postauer Straße 26· D-84109 Wörth/Isar · www.matrix-direct.net

Hergestellt unter Lizenz durch:

MATRIX GmbH· Postauer Straße 26· D-84109 Wörth/Isar · www.matrix-direct.net

Stanleyist eine eingetragene Marke der The Stanley Works oder ihren Partnern und wird unter Lizenz verwendet.

MATRIX GmbH • Postauer Straße 26 • D-84109 Wörth/Isar • www.matrix-direct.net

MATRIX GmbH • Postauer Straße 26 • D-84109 Wörth/Isar • www.matrix-direct.net

MATRIX GmbH • Postauer Straße 26 • D-84109 Wörth/Isar • www.matrix-direct.net

Ihre neue Rüttelplatte wird Ihre Erwartungen mehr als erfüllen. Sie wurde unter strengen Qualitätsstandards hergestellt, um höchste Leistungskriterien zu erfüllen. Sie ist einfach und sicher zu bedienen und mit der richtigen Pflege wird sie Ihnen viele Jahre zuverlässige Dienste leisten.

Lesen Sie die gesamte Bedienungsanleitung sorgfältig durch, bevor Sie Ihre neue Rüttelplatte in Betrieb

nehmen.

Achten Sie besonders auf die Vorsichtsmaßnahmen und Warnungen.

Der besondere Qualitätsanspruch wurde bis ins Detail verfolgt: verstärkte, selbstreinigende Grundplatte, Motoröl-Ablassschlauch, geschlossener Keilriemenschutz, selbstjustierende Fliehkraftkupplung und klappbarer Handgriff. Nützliches Zubehör ermöglicht verschiedenste Anwendungsarten.

Die Rüttelplatte presst lockeren Boden oder andere Materialien zusammen, um deren Dichte und Tragfähigkeit zu erhöhen. Sie ist vor allem für kleine Reparatur- und Wartungsarbeiten geeignet. Der lockere Boden wird verdichtet und die Partikel eng aneinander gepresst, um den Einschluss von Luft oder Hohlräumen zu vermeiden. Sie erhöht die Tragfähigkeit, verringert die Wasserdurchlässigkeit, verhindert Bodensetzung, reduziert Wölbungen und Bodenkontraktionen und verhindert Frostschäden. Sie ist ideal für die Verdichtung von körnigen Böden, Sand, Kies, Schotter und Mischböden.

Spezifikationen

SGC-8000N

Plattengröße	495 X 380 mm
Zentrifugalkraft	8200 N
Erregergeschwindigkeit	5900 min
Geschwindigkeit	25 m/min.
Motor	79 cc
Betriebsgewicht	51.5 kg

Antriebsmotor:

Einzylinder-4-Takter, luftgekühlt, OHV

Kraftstoffart:

Unverbleites Normal- oder Superbenzin

Tankkapazität:	1,6 l
Motoröl:	0,6 l (15W40/<0°C: 5W30)
Zündkerze:	F7RTC
Polarität-Abstand:	0.7-0.9mm
Motor-Leistung :	1,5 kW
Vibration:	15.3 m/s^2 , K=1,5m/s ^2
Schallleistungspegel L_WA :	100.4dB(A), K= 2,47dB(A)
Schalldruckpegel L_pA :	80.4dB(A), K= 2,47dB(A)
Garantierter Schallleistungspegel:	104 dB(A)

SGC-11000N/SGC-11000N-T

Plattengröße	515 X 390 mm
Zentrifugalkraft	11000 N
Erregergeschwindigkeit	5500 min ^-1
Geschwindigkeit	25 m/min.
Motor	196 ccm
Betriebsgewicht	59 kg/ 65 kg

Antriebsmotor:

Einzylinder-4-Takter, luftgekühlt, OHV

Kraftstoffart:

Unverbleites Normal- oder Superbenzin

Tankkapazität:	3,6 l
Motoröl:	0,6 l (15W40/<0°C: 5W30)
Zündkerze:	F7RTC
Polarität-Abstand:	0.7-0.9mm
Motor-Leistung :	4,8 kW
Vibration:	14.5m/s2,K=1,5m/s2
Schallleistungspegel L_WA :	100.6dB(A),K= 2,47dB(A)
Schalldruckpegel L_pA :	80.6dB(A), K= 2,47dB(A)
Garantierter Schallleistungspegel:	105 dB(A)

SGC-13000N/SGC-13000N-T

Plattengröße	520 x 445 mm
Zentrifugalkraft	13000 N
Erregergeschwindigkeit	5500 min ^-1
Geschwindigkeit	15 m/min.
Motor	196 ccm
Betriebsgewicht	79,5 kg / 84 kg
Antriebsmotor:
Einzylinder-4-Takter, luftgekühlt, OHV
Kraftstoffart:
Unverbleites Normal- oder Superbenzin
Tankkapazität:	3,6 l
Motoröl:	0,6 l (15W40/ <0^ : 5W30)

D

Zündkerze: F7RTC

Polarität-Abstand: 0.7-0.9mm

Motor-Leistung : 4,8kW

Schallleistungspegel L _WA : 100.3dB(A), K=2,47dB(A)

Schalldruckpegel L_pA : 80.3dB(A), K=2,47dB(A)

Garantierter Schallleistungspegel: 105 dB(A)

SYMBOLE

Auf dem Typenschild Ihres Geräts befinden sich Symbole. Das sind wichtige Informationen über das Gerät und seine Verwendung!

Bitte lesen Sie diese Anweisungen sorgfältig durch.

Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz.

Tragen Sie Schutzkleidung.

Tragen Sie Sicherheitsschuhe.

Es ist verboten, die Schutz- und Sicherheitsvorrichtungen zu entfernen oder zu manipulieren.

Halten Sie sich von rotierenden Teilen fern.

Berühren Sie keine Teile, die nach dem Betrieb noch heiß sind. Es könnte zu schweren Verbrennungen kommen.

Rauchen nicht und halten Sie offenes Feuer fern. Seien Sie besonders vorsichtig bei der Lagerung, Handhabung und Verwendung von

Kraftstoffen, da diese in dampfförmigem Zustand sehr flüchtig und explosiv sind.

Halten Sie Kinder und andere Personen fern.

SICHERHEIT

Allgemeine Sicherheitsmaßnahmen

Machen Sie sich mit der Maschine vertraut.

Lesen Sie die Bedienungsanleitung aufmerksam durch. Beachten Sie die auf der Maschine angebrachten Hinweisschilder. Machen Sie sich mit ihrer Anwendung und ihren Grenzen sowie den spezifischen potenziellen Gefahren vertraut. Sie sollten die Bedienelemente und deren ordnungsgemäße Verwendung vollkommen beherrschen. Lernen Sie, wie Sie die Maschine schnell anhalten und auskuppeln können. Lesen Sie sorgfältig sämtliche Anweisungen und Sicherheitsvorkehrungen, die im Maschinenhandbuch skizziert sind, das Sie mit Ihrem Gerät erhalten haben. Versuchen Sie nicht, die Maschine zu bedienen, bevor Sie sie voll und ganz beherrschen, wie sie korrekt betrieben und gewartet wird, und wie Sie Verletzungen und/oder Sachschäden vermeiden.

Arbeitsbereich

Starten Sie die Maschine niemals in einem geschlossenen Bereich. Die Abgase sind gefährlich. Sie enthalten Kohlenmonoxid, ein geruchloses und tödliches Gas. Verwenden Sie dieses Gerät nur in einem gut belüfteten Außenbereich.

Verwenden Sie die Maschine nur bei guter Sicht oder bei ausreichender künstlicher Beleuchtung.

Persönliche Sicherheit

Bedienen Sie die Maschine nicht unter Einfluss von Drogen, Alkohol oder Medikamenten, die Ihre Fähigkeit, Maschinen zu führen, beeinträchtigen könnten. Tragen Sie geeignete Kleidung. Tragen Sie schwere lange Hosen, Stiefel und Handschuhe.

Tragen Sie keine weite Kleidung, keine kurzen Hosen, keinerlei Schmuck. Sichern Sie lange Haare über Schulterhöhe. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

Überprüfen Sie die Maschine vor dem Starten. Sorgen Sie dafür, dass die Schutzvorrichtungen montiert und in Ordnung sind. Stellen Sie sicher, dass alle Muttern, Schrauben usw. fest angezogen sind.

Verwenden Sie das Gerät niemals, wenn es reparaturbedürftig ist oder sich in einem schlechten mechanischen Zustand befindet. Ersetzen Sie vor der Inbetriebnahme beschädigte, fehlende oder defekte Teile. Prüfen Sie die Dichtheit. Halten Sie das Gerät in einem sicheren Arbeitszustand. Verwenden Sie das Gerät nicht, wenn es sich nicht mit dem Schalter an- oder ausschalten lässt. Jedes benzinbetriebene Werkzeug, dessen Ein-/Aus-Schalter nicht funktioniert, ist gefährlich und muss repariert werden.

Machen Sie es sich zur Gewohnheit, zu überprüfen, ob alle Schrauben- und Stellschlüssel aus dem Maschinenbereich entfernt wurden, bevor Sie sie starten. Ein an einem rotierenden Teil vergessener Schlüssel kann zu Verletzungen führen.

Seien Sie stets aufmerksam, bei dem, was Sie tun, und benutzen Sie Ihren gesunden Menschenverstand beim Bedienen der Maschine.

Bitte überfordern Sie das Gerät nicht. Benutzen Sie die Maschine nicht barfuß oder in Sandalen oder ähnlich leichtem Schuhwerk. Tragen Sie Sicherheitsschuhe, die Ihre Füße schützen und Ihnen Halt auf rutschigem Untergrund geben.

Achten Sie immer auf einen festen Stand und ein gutes Gleichgewicht. So haben Sie in unerwarteten Situationen eine bessere Kontrolle über die Maschine.

Vermeiden Sie versehentliches Starten. Sorgen Sie dafür, dass der Motor ausgeschaltet ist, bevor Sie die Maschine transportieren bzw. Wartungs- oder Servicearbeiten am Gerät durchführen. Der Transport oder die Durchführung von Wartungsarbeiten oder Reparaturen an einer Maschine, die eingeschaltet ist, kann zu schweren Unfällen führen.

Sicherer Umgang mit Kraftstoff

Kraftstoff ist leicht entzündlich und seine Dämpfe können explodieren. Treffen Sie Vorsichtsmaßnahmen bei der Verwendung, um das Risiko schwerer Verletzungen zu vermindern. Verwenden Sie zum Auffüllen oder Entleeren des Tanks einen zugelassenen Kraftstoffbehälter in einem gut belüfteten Bereich. Rauchen Sie nicht und halten Sie sich fern von offenem Feuer und Funkenflug, wenn Sie Kraftstoff auffüllen oder die Maschine benutzen. Tanken Sie niemals in geschlossenen Räumen.

Halten Sie geerdete leitfähige Objekte, wie Werkzeuge fern von freiliegenden, stromführenden elektrischen Teilen und Anschlüssen, um Funkenbildung oder Lichtbogen zu vermeiden. Solche Ereignisse könnten Dämpfe entzünden. Stellen Sie den Motor immer ab, und lassen Sie ihn abkühlen, bevor Sie den Tank befüllen. Wenn der Motor läuft oder heiß ist, dürfen Sie niemals den Tankdeckel öffnen oder Kraftstoff nachfüllen. Betreiben Sie die Maschine nicht, wenn es Lecks im Kraftstoffsystem gibt.

Öffnen Sie den Tankdeckel langsam, um möglichen Druck aus dem Tank zu entlassen.

Überfüllen Sie den Benzintank niemals (der Kraftstoff darf die obere Markierung nicht überschreiten).

Verschließen Sie alle Tank- und Containerdeckel wieder, und wischen Sie verschütteten Kraftstoff auf. Starten Sie niemals das Gerät bei offenem Tankdeckel.

D

Vermeiden Sie es, verschütteten Kraftstoff zu entzünden. Wenn Kraftstoff verschüttet wurde, versuchen Sie nicht, den Motor zu starten. Schaffen Sie die Maschine aus dem Gefahrenbereich, und vermeiden Sie jegliche Entzündungsquelle, bis sich die Benzindämpfe verflüchtigt haben.

Bewahren Sie den Kraftstoff in Behältern auf, die für diesen Zweck entwickelt und zugelassen wurden.

Bewahren Sie Kraftstoff an einem kühlen, gut belüfteten Ort auf, in sicherer Entfernung von Funken, offenem Feuer und anderen Zündquellen.

Lagern Sie Kraftstoff oder eine Maschine mit Benzin im Tank nie im Inneren eines Gebäudes, wo die Dämpfe an Funken, offenes Feuer oder eine andere Zündquelle wie Heizgeräte, Ofen, Waschmaschinen o. Ä. gelangen können. Lassen Sie den Motor abkühlen, bevor Sie das Gerät lagern.

Nutzung und Pflege der Maschine

Heben oder tragen Sie das Gerät niemals mit laufendem Motor.

Überlasten Sie die Maschine nicht. Verwenden Sie die für Ihre Arbeit geeignete Maschine. Die richtige Maschine funktioniert am besten und sichersten auf der Leistungsstufe, die für sie vorgesehen wurde.

Verändern Sie die Einstellung des Motordrehzahlreglers nicht und betreiben Sie den Motor nicht mit überhöhter Drehzahl. Der Drehzahlregler regelt die maximale zugelassene Betriebsdrehzahl des Motors.

Lassen Sie den Motor nicht hochtourig laufen, wenn Sie nicht verdichten.

Kommen Sie nicht mit Händen und Füßen in die Nähe beweglicher Teile.

Vermeiden Sie den Kontakt mit heißem Kraftstoff, Öl, Abgasen und heißen Oberflächen. Vermeiden Sie Berührungen mit dem Motor und dem Schalldämpfer. Diese Teile werden im Betrieb äußerst heiß. Nachdem Sie die Maschine ausgeschaltet haben, bleiben sie noch für eine kurze Zeit heiß. Lassen Sie den Motor abkühlen, bevor Sie Wartungsarbeiten oder Anpassungen vornehmen.

Wenn die Maschine ungewöhnliche Geräusche oder Vibrationen macht, sollten Sie sofort den Motor abstellen, den Zündkerzenstecker abziehen und nach der Ursache suchen. Ungewöhnliche Geräusche oder Vibrationen weisen normalerweise auf Probleme hin.

Verwenden Sie nur vom Hersteller zugelassenes Zubehör. Andernfalls kann es zu schweren Verletzungen kommen.

Warten Sie die Maschine. Prüfen Sie die Maschine auf schief sitzende oder blockierte bewegliche Teile, Beschädigungen und anderes, was den einwandfreien Betrieb beeinträchtigen könnte. Lassen Sie die Maschine bei Beschädigungen reparieren, bevor Sie sie benutzen. Viele Unfälle werden durch schlecht gewartetes Werkzeug verursacht.

Halten Sie den Motor und den Schalldämpfer frei von Gras, Blättern, übermäßigem Fett oder Rußablagerungen, um die Brandgefahr zu reduzieren.

Übergießen oder bespritzen Sie die Maschine niemals mit Wasser oder anderen Flüssigkeiten. Halten Sie die Griffe trocken, sauber und frei von Rückständen. Reinigen Sie sie nach jedem Gebrauch.

Beachten Sie die Vorschriften zur richtigen Entsorgung von Gas, Öl usw. zum Schutz der Umwelt.

Lagern Sie die unbenutzte Maschine außerhalb der Reichweite von Kindern und lassen Sie die Maschine niemals von Personen bedienen, die mit

der Maschine und den Anweisungen nicht vertraut sind. Die Maschine stellt in den Händen ungeübter Benutzer eine Gefahr dar.

Service

Stellen Sie vor der Reinigung, Reparatur, Inspektion oder Einstellung den Motor ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind. Stellen Sie immer sicher, dass der Schalter des Motors in der Position „AUS“ ist. Ziehen Sie das Zündkerzenkabel ab und halten Sie es von der Zündkerze fern, um ein unbeabsichtigtes Starten zu vermeiden.

Lassen Sie Ihre Maschine nur durch qualifizierte Reparaturtechniker unter Verwendung von Originalersatzteilen warten. Nur dadurch wird die Sicherheit Ihrer Maschine aufrecht erhalten.

Spezifische Sicherheitsmaßnahmen

Um Verletzungen zu vermeiden, halten Sie Hände, Finger und Füße von der Grundplatte fern. Halten Sie den Griff der Rüttelplatte fest mit beiden Händen. Wenn Sie mit beiden Hände den Griff halten und die Füße fern der Rüttelplatte sind, können Ihre Hände, Finger und Füße nicht verletzt werden.

Bedienen Sie die Maschine immer von hinten. Gehen Sie niemals neben oder vor die Maschine, während sie läuft.

Platzieren Sie niemals Werkzeuge oder andere Dinge unter der Rüttelplatte.

Wenn die Maschine auf einen Fremdkörper stößt, sollten Sie den Motor anhalten, die Zündung unterbrechen, die Maschine gründlich auf etwaige Beschädigungen untersuchen und den Schaden reparieren, bevor Sie die Maschine neustarten.

Überlasten Sie die Maschine nicht, indem Sie in einem einzigen Durchgang versuchen, zu stark oder mit zu hoher Geschwindigkeit zu verdichten.

Betreiben Sie die Maschine nie mit zu hoher Vorlaufgeschwindigkeit auf harten oder rutschigen Untergründen.

Lassen Sie extreme Vorsicht walten, wenn Sie mit der Maschine auf Kieswegen oder -straßen arbeiten. Achten Sie stets auf versteckte Gefahren und auf den Verkehr. Nutzen Sie die Maschine nicht zum Transport von Personen.

Verlassen Sie niemals den Arbeitsplatz und lassen Sie die Rüttelplatte nicht unbeaufsichtigt, wenn der Motor läuft.

Stoppen Sie den Motor stets, wenn die Verdichtungsarbeit unterbrochen wird oder wenn Sie sich von einer Position zu einer anderen bewegen.

Halten Sie sich von Kanten von Gräben fern und vermeiden Sie Situationen, in denen die Rüttelplatte umkippen könnte.

Gehen Sie bei Steigungen vorsichtig vor, bewegen Sie die Maschine auf direktem Weg, so dass sie nicht auf den Bediener fallen kann.

Stellen Sie die Maschine stets auf festem und ebenem Untergrund ab und schalten Sie sie aus.

Damit Sie möglichst wenig den Vibrationen ausgesetzt sind, begrenzen Sie die Zahl der Arbeitsstunden und machen Sie wiederholt Pausen, um die sich wiederholenden Bewegungsabläufe zu minimieren und Ihre Hände auszuruhen. Bei sich wiederholenden Bewegungsabläufen verringern Sie die Geschwindigkeit und die Leistung. Versuchen Sie, während des Arbeitstages auch andere Tätigkeiten auszuüben, bei denen keine handbetätigten Maschinen erforderlich sind.

D

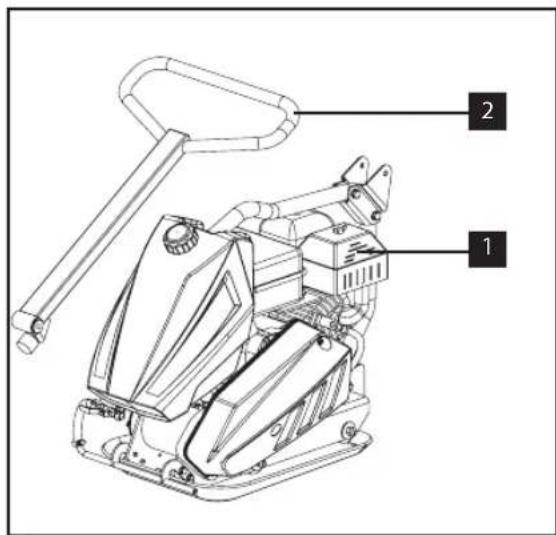

LIEFERUMFANG

Die Rüttelplatte wird teilweise zusammengebaut und sorgfältig verpackt in einem Karton geliefert. Nachdem Sie alle Teile aus dem Karton genommen haben, sollten Sie über Folgendes verfügen:

Basismodelle

1. Rüttelplattenchassis mit Motor und Getriebe
2. Handgriff
3. Kunststoffplatte
4. Klappbare Radachse
5. Räder

MONTAGE

Anhand der folgenden Montageanleitung werden Sie die Rüttelplatte in wenigen Minuten zusammenbauen.

Handgriff

Montieren Sie den unteren Griff am Chassis. Verwenden Sie dazu die mitgelieferte Schraube, Scheibe und Mutter Größe: M10x95

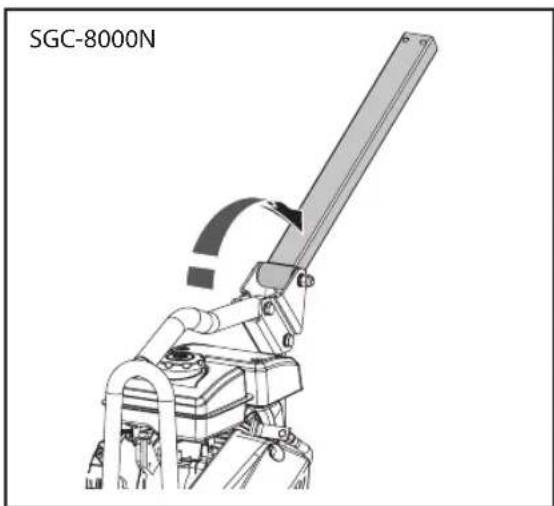

1. Klappen Sie den unteren Griff um.

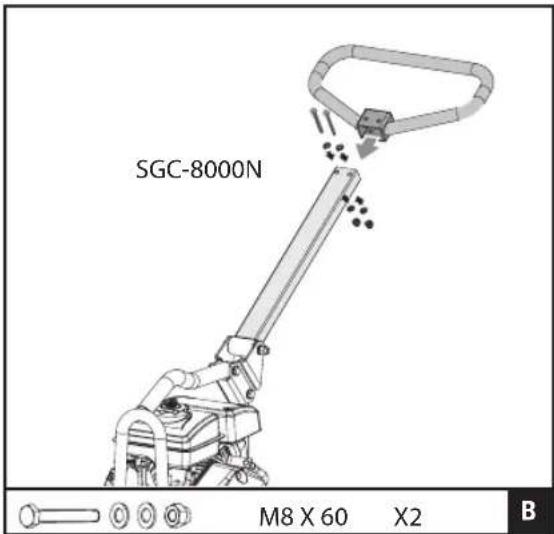

1. Montieren Sie den oberen am unteren Griff mit den mitgelieferten Schrauben, Scheiben Muttern Größe: 2 mal M8x60

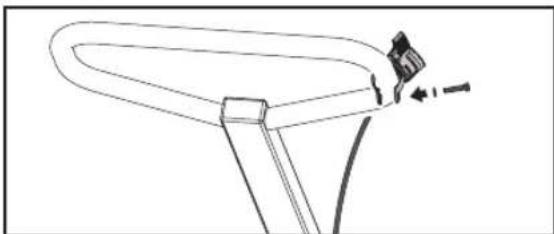

Gashebel

Befestigen Sie den Gashebel wie gezeigt am oberen Griff.

Verstellbare Transporträder montieren

1. Schieben Sie die Räder auf die Achsschenkel. Sichern Sie sie mit Halteklammern und Unterlegscheiben.

1. Drei Löcher auf dem Achsschenkel ermöglichen Ihnen, den Abstand zwischen den Rädern zu verstellen. Ziehen Sie den Stift heraus, stellen Sie die Räder auf den gewünschten Abstand ein, und fixieren Sie sie dann mit dem Sicherungsstift.

1. Ziehen Sie den Federbolzen nach oben, schieben Sie das obere Rohr der Radachse in die Halterung. Richten die beiden Enden des Rohrs auf die Löcher aus. Schieben Sie den Bolzen hinein, und fixieren Sie ihn mit den Clips.

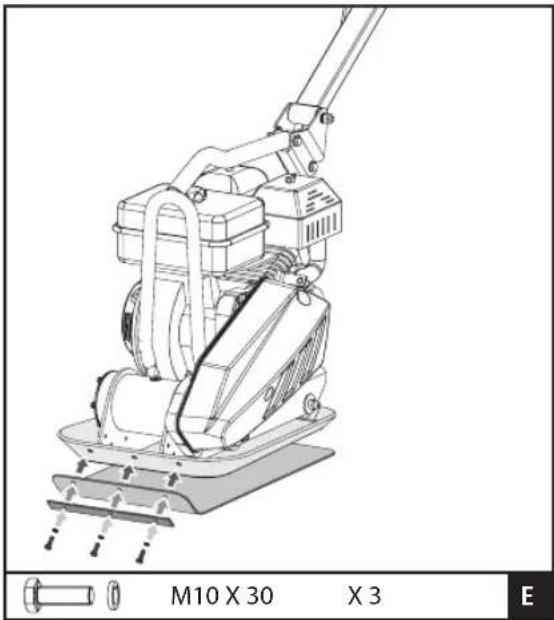

Kunststoffplatte montieren

Die transparente Kunststoffplatte ermöglicht es, Betonplatten, Steine, Ziegel und Blöcke leise und sanft zu verdichten.

D

Bringen Sie die Kunststoffplatte an der Grundplatte an (siehe Abb.). Richten Sie die Löcher in der Bodenplatte, der Kunststoffplatte und den Klemmplatten aufeinander aus, und sichern Sie sie mit drei Schrauben M10x30 und Unterlegscheiben. (Bei SGC-8000N nur zwei Schrauben und Unterlegscheiben).

Motoröl

Die Rüttelplatte wird ohne Motoröl geliefert. Vor der ersten Inbetriebnahme muss Motoröl aufgefüllt werden.

Den Motor ohne Öl zu starten, führt zu dauerhaften Schäden und dem Erlöschen der Motorgarantie.

Füllen Sie Motoröl gem. den technischen Daten nach, die Sie in diesem Handbuch finden.

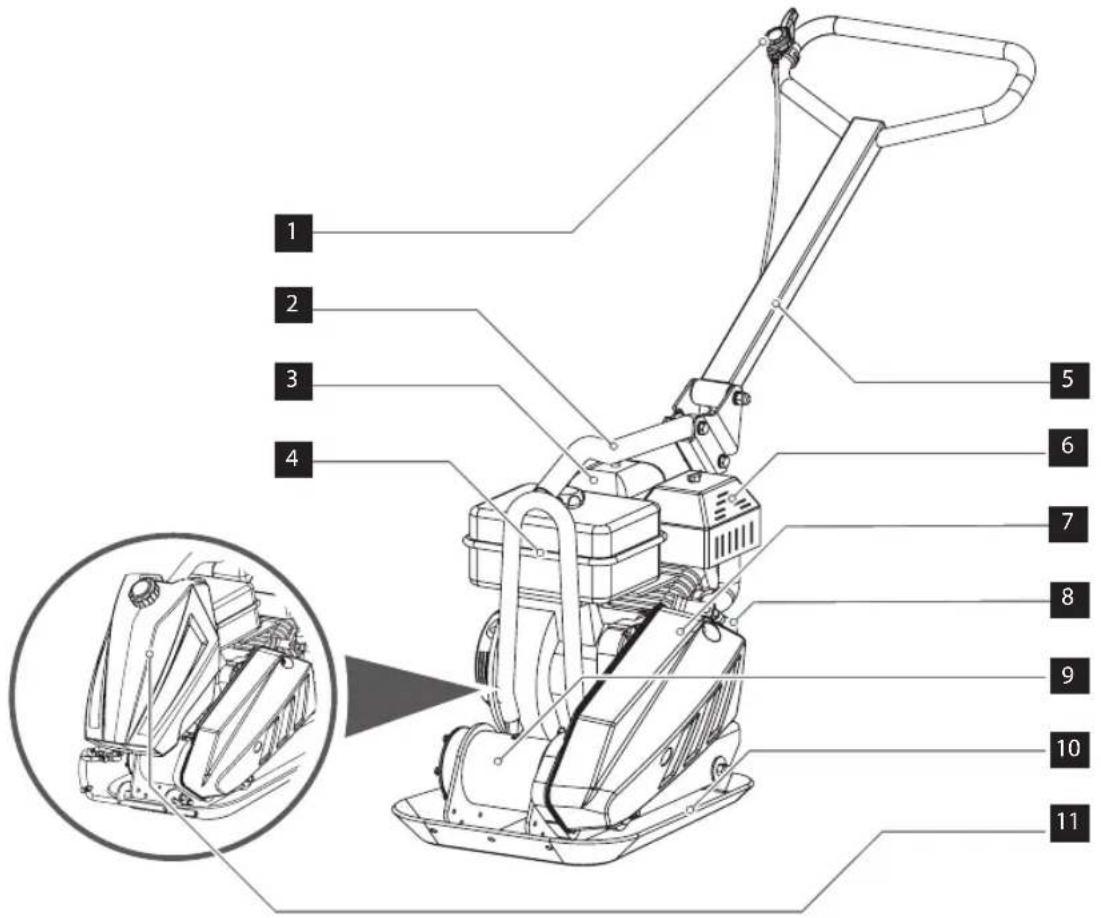

1. Gashebel
2. Hebegriff
3. Luftfilter
4. Benzintank
5. Handgriff
6. Auspufftopf
7. Schutzabdeckung
8. Ölablassschlauch
9. Errreger
10. Grundplatte
11. Optionales Wassersprühset (SGC-11000N-T;SGC-13000N-T)

D

BEHERRSCHEN SIE IHRE MASCHINE

Funktionen und Bedienelemente der Rüttelplatte

Benzinhahn

Der Benzinhahn öffnet und schließt den Durchlass zwischen dem Kraftstofftank und dem Vergaser. Der Benzinhahn muss in der Position ON sein, um den Motor starten zu können. Wenn der Motor aus ist, stellen Sie den Hebel des Benzinhahns auf AUS, um zu verhindern, dass der Vergaser überschwemmt wird, und die Möglichkeit einer Kraftstoffleckage zu reduzieren.

Gashebel

Der Gashebel steuert die Motordrehzahl. Durch Bewegen des Gashebels wird der Motordrehzahl schneller oder langsamer.

Motorschalter

Der Motorschalter aktiviert bzw. deaktiviert die Zündung. Der Motorschalter muss auf ON stehen, damit der Motor gestartet werden kann. Durch Drehen des Motorschalters auf OFF wird der Motor angehalten.

8. Choke

Der Choke-Hebel öffnet und schließt das Drosselventil im Vergaser. Bei geschlossener Position wird das Kraftstoffgemisch angereichert, um den kalten Motor zu starten. Die offene Position sorgt für das richtige Kraftstoffgemisch für den Normalbetrieb nach dem Start und zum Starten des warmen Motor. Einige Motoren verwenden einen Choke der sich nicht direkt am Motor befindet.

Seilzugstarter

Durch Ziehen des Startergriffs wird der Motor angelassen.

Ölablassschlauch

Der Betrieb des Motors mit schmutzigem Öl kann zu vorzeitigem Verschleiß und dem Ausfall des Motors führen. Ein regelmäßiger Ölwechsel ist äußerst wichtig. Mithilfe des beiliegenden, flexiblen Ölablassschlauchs wird das Öl in einen entsprechenden Behälter entleert.

Errreger

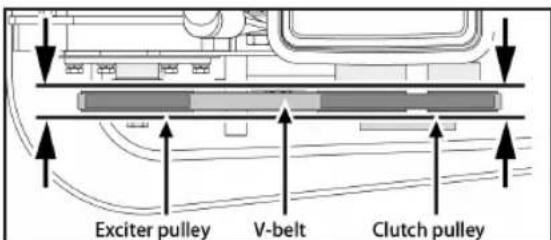

Ein exzentrisches Gewicht auf der Erregerwelle im Erregergehäuse wird mit hoher Geschwindigkeit durch einen Kupplungs- und Riemenantrieb angetrieben. Die hohe Umdrehungsgeschwindigkeit der Welle bewirkt die schnelle Stampfbewegung der Maschine sowie die Vorwärtsbewegung.

Betrieb der Rüttelplatte

Nachfüllen von Kraftstoff

Füllen Sie den Kraftstofftank wie in der Bedienungsanleitung unter Punkt: "Sicherer Umgang mit Kraftstoff" beschrieben.

Starten des Motors

1. Stellen Sie den Benzinhahn auf ON.
2. Bei einem kalten Motor schließen Sie den Choke

(CLOSE).

Um einen warmen Motor neu zu starten, lassen Sie den Choke-Hebel auf OPEN.

1. Bewegen Sie den Gashebel etwa um ein Drittel von der SLOW-Position (langsam) in Richtung FAST (schnell).
2. Drehen Sie den Motorschalter auf ON.
3. Ziehen Sie am Seilzugstarter, bis der Motor anspringt.

Betrieb

Verwenden Sie die Rüttelplatte nicht auf

Betonflächen oder extrem harten, trockenen und bereits verdichteten Oberflächen. Auf diesen Flächen kann die Rüttelplatte zum Springen neigen, was die Platte als auch den Motor des Geräts beschädigen kann.

1. Nachdem sich der Motor erwärmt hat, betätigen Sie den Gashebel, um die Drehzahl zu erhöhen. Die Rüttelplatte beginnt zu vibrieren und bewegt sich vorwärts.
2. Sie ist für eine Motordrehzahl (Nennleistung Zapfwelle) von 3600 U/min (Vollgas) konzipiert. Bei niedrigerer Drehzahl werden Verdichtungskraft und Fahrgeschwindigkeit reduziert. Dies führt zu übermäßigen asynchronen Vibrationen, verschlechtert die Verdichtung und Manövrierbarkeit, erhöht den Maschinenverschleiß und belastet den Bediener.
3. Führen Sie die Maschine, und lassen Sie die Rüttelplatte arbeiten. Ein Hinunterdrücken des Griffs ist unnötig und verschleißt den Stoßdämpfer.
4. Auf ebenen Flächen bewegt sich die Rüttelplatte rasch vorwärts. Auf unebenen oder geneigten Flächen kann ein leichter Druck nach vorne erforderlich sein, um die Rüttelplatte bei der Vorwärtsbewegung zu unterstützen.
5. Die Anzahl der erforderlichen Durchgänge, um den gewünschten Verdichtungsgrad zu erreichen, hängt von der Art und dem Feuchtigkeitsgehalt des Bodens ab. Die maximale Bodenverdichtung ist

erreicht, wenn Sie einen deutlichen Rückschlag wahrnehmen.

Wenn die Rüttelplatte auf Asphalt verwendet wird, ist das Wassersprühsystem erforderlich, um zu verhindern, dass die Bodenplatte am heißen Asphalt festklebt.

Wenn Sie die Platte auf Pflastersteinen einsetzen, befestigen Sie an der Unterseite der Platte einen Kunststoffschutz, um ein Abplatzen oder Abschleifen der Steinezu verhindern. Eine spezielle Urethanplatte, die für diesen Zweck entwickelt wurde, ist als optionales Zubehör erhältlich.

Obwohl eine gewisse Feuchtigkeit des Bodens notwendig ist, kann übermäßige Feuchtigkeit zur Folge haben, dass Bodenpartikel verkleben und so eine gute Verdichtung verhindern. Wenn der Boden extrem feucht ist, lassen Sie ihn etwas abtrocknen, bevor Sie ihn verdichten.

Wenn der Boden so trocken ist, dass die Rüttelplatte Staubwolken erzeugt, sollten Sie ihn etwas anfeuchten, um die Verdichtung zu verbessern. Dies verringert auch den Wartungsbedarf des Luftfilters.

Anhalten des Motors

Um den Motor im Notfall anzuhalten, drehen Sie einfach den Motorschalter auf OFF. Unter normalen Bedingungen gehen Sie wie folgt vor.

1. Stellen Sie den Gashebel auf SLOW.
2. Lassen Sie den Motor eine oder zwei Minuten im Leerlauf drehen.
3. Drehen Sie den Motorschalter auf OFF.
4. Stellen Sie den Benzinhahn auf OFF.

Stellen Sie den Choke nicht auf CLOSE, um den Motor anzuhalten. Das könnte Fehlzündungen oder Motorschäden verursachen.

D

Leerlauf

Stellen Sie den Gashebel auf SLOW, um die Belastung des Motors zu reduzieren, wenn Sie nicht verdichten. Durch den Leerlauf wird die Lebensdauer des Motors verlängert, Sie sparen Kraftstoff und reduzieren den Geräuschpegel der Maschine.

WARTUNG

Eine regelmäßige Wartung verlängert die Lebensdauer der Maschine und ihrer Komponenten.

Vorbeugende Wartungsmaßnahmen

1. Schalten Sie den Motor aus. Der Motor muss kalt sein.
2. Stellen Sie den Gashebel des Motors auf SLOW, und entfernen Sie das Zündkabel von der Zündkerze.
3. Untersuchen Sie den Allgemeinzustand der Rüttelplatte. Überprüfen Sie das Gerät auf lose Schrauben, schief sitzende oder blockierte bewegliche Teile, Beschädigungen und anderes, was den einwandfreien Betrieb der Maschine beeinträchtigen könnte.
4. Entfernen Sie alle Ablagerungen von der Rüttelplatte mit einer weichen Bürste, einem Sauger oder mit Druckluft. Schmieren Sie anschließend alle beweglichen Teile mit einem leichten Maschinenöl.
5. Reinigen Sie den Boden der Grundplatte, sobald sie den zu verdichtenden Boden mitnimmt. Die Maschine arbeitet nicht gut, wenn die Oberfläche nicht glatt und sauber ist.
6. Schließen Sie das Zündkabel wieder an.

Reinigen Sie Ihre Rüttelplatte niemals mit einem Hochdruckreiniger. Wasser kann in denge Bereiche des Geräts eindringen und

Schäden an Spindeln, Riemenscheiben, dem Lager oder dem Motor verursachen. Der Einsatz von Hochdruckreinigern verkürzt die Lebensdauer und reduziert die Wartungsfreundlichkeit.

Überprüfen der Keilriemen

Für eine optimale Kraftübertragung vom Motor auf die Exzenterwelle muss sich der Keilriemen in gutem Zustand befinden und die richtige Spannung haben.

1. Schalten Sie den Motor aus. Der Motor muss kalt sein.
2. Entfernen Sie die Schutzabdeckung für den Keilriemen.
3. Überprüfen Sie den Zustand des Keilriemens. Ein gerissener, ausgefranster oder glasierter Keilriemen sollte so schnell wie möglich ausgetauscht werden.
4. Überprüfen Sie die Keilriemenspannung durch Drücken in der Mitte. Bei mäßigem Druck mit Daumen oder Finger sollte er auf jeder Seite normalerweise 9 bis 13 mm nachgeben.

Prüfen Sie bei neuen Maschinen oder nach einem Riemenwechsel die Riemenspannung nach den ersten 20 Betriebsstunden. Überprüfen und korrigieren Sie danach den Keilriemen alle 50 Betriebsstunden.

Spannen des Keilriemens

Die richtige Riemenspannung ist entscheidend für eine gute Leistung.

Die richtige Einstellung verlängert seine

Lebensdauer. Zu viel oder zu wenig

Riemenspannung führt zu vorzeitigem

Riemenverschleiß.

1. Wenn Ihre Rüttelplatte über einen Wassertank verfügt, ziehen Sie diesen wie dargestellt nach oben ab

1. Lösen Sie die Kontermuttern B so weit, dass genügend Platz zwischen der Mutter und der Halterung bleibt.

1. Schieben Sie den Motor in Richtung der Rückseite der Rüttelplatte, indem Sie die Stellschrauben A drehen, um den Keilriemen zu spannen.

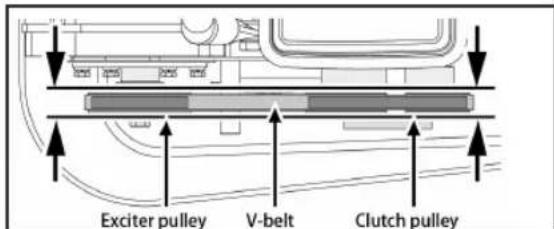

Achten Sie beim Einstellen des Riemens darauf, dass die Riemenscheibe der Kupplung mit der Riemenscheibe des Erregers übereinstimmt.

1. Wenn die Keilriemenspannung stimmt, ziehen Sie die Kontermuttern B an.
2. Ziehen Sie die Schrauben des Motorlagers fest.
3. Montieren Sie wieder die Schutzabdeckung.

Wenn die Stellschrauben keinen weiteren Spielraum haben, muss der Keilriemen ersetzt werden.

Überprüfen der Keilriemen

Beide Keilriemen sollten gleichzeitig ersetzt werden, da sie sich bei normalem Gebrauch gleichmäßig abnutzen. Arbeiten Sie immer nur an einem Keilriemen zur Zeit.

1. Lösen Sie die 4 Schrauben am Motorlager (nicht entfernen) gerade genug, um den Motor nach vorne zu bewegen.
2. Lösen Sie die Kontermuttern B und die Schrauben A wie in der Abbildung oben gezeigt.

D

1. Schieben Sie den Motor in Richtung der Vorderseite der Rüttelplatte, ziehen Sie den alten Keilriemen von der Riemenscheibe und installieren den neuen Keilriemen an seiner Stelle.
2. Positionieren Sie den Keilriemen auf der Riemenscheibe des Motors.
3. Schieben Sie den Motor zurück.

Achten Sie beim Einstellen des Riemens darauf, dass die Riemenscheibe der Kupplung mit der Riemenscheibe des Erregers übereinstimmt.

1. Wenn die Keilriemenspannung stimmt, ziehen Sie Kontermuttern B und die Schrauben des Motorlagers an.
2. Montieren Sie wieder die Schutzabdeckung.

Achten Sie beim Entfernen bzw. Einsetzen des Antriebsriemens darauf, sich nicht die Finger zwischen dem Riemen und der Riemenscheibe einzuklemmen.

1. Lassen den Erreger abkühlen, bevor Sie das Erregeröl wechseln.

1. Entfernen Sie die Schutzabdeckung und den Keilriemen.
2. Entfernen Sie die Schrauben, die das Deck am Gehäuse halten.
3. Heben Sie gesamte Deck mit dem Motor aus dem Gehäuse.

1. Ziehen Sie den Rohranschluss aus dem Erregergehäuse. Stellen Sie das Gehäuse auf den Kopf, sodass das Öl aus dem Erreger fließen kann. Untersuchen Sie das Öl auf Metallspäne als Vorsichtsmaßnahme für zukünftige Probleme.

2. Stellen Sie das Plattengehäuse wieder in eine aufrechte Position.

1. Füllen Sie das Erregergehäuse mit Erregeröl.

Nicht überfüllen – Überfüllung kann zu hohen Temperaturen im Erreger führen.

1. Tragen Sie Dichtmasse auf den Rohranschuss auf, und setzen Sie das Rohr wieder oben in das Erregergehäuse ein.

2. Montieren Sie wieder Deck, Keilriemen und Schutzabdeckung.

LAGERUNG

Wenn die Rüttelplatte länger als 30 Tage nicht benutzt wird, bereiten Sie das Gerät folgendermaßen für die Lagerung vor.

1. Entleeren Sie den Kraftstofftank vollständig. Gelagerter Treibstoff, der Äthanol oder MTBE enthält, beginnt nach 30 Tagen schal zu werden. Überlagerter Kraftstoff hat einen hohen Gummianteil und kann den Vergaser verstopfen und den Kraftstofffluss beeinträchtigen.

2. Starten Sie den Motor und lassen Sie ihn laufen, bis er aufhört. Dadurch wird sichergestellt, dass sich im Vergaser kein Kraftstoff mehr befindet.

Lassen Sie den Motor laufen, bis er stehen bleibt. Das verhindert die Bildung von Ablagerungen im Inneren des Vergasers und mögliche Motorschäden.

1. Lassen Sie das Öl aus dem Motor ab, solange er noch warm ist. Füllen Sie frisches Öl der Sorte nach, die in der Motoranleitung empfohlen wird.

2. Lassen Sie den Motor abkühlen. Entfernen Sie die Zündkerze, und geben Sie 60 ml hochwertiges Motoröl SAE 30 in den Zylinder. Ziehen Sie langsam das Starterseil, um das Öl zu verteilen. Setzen Sie die Zündkerze wieder ein.

Entfernen Sie die Zündkerze und lassen Sie das gesamte Öl aus dem Zylinder ab, bevor Sie versuchen, die Maschine nach der lang wieder zu starten.

1. Reinigen Sie die Außenseite der Rüttelplatte mit sauberen Tüchern und halten Sie die Lüftungsschlitze frei.

Verwenden Sie für die Reinigung der Kunststoffteile keine starken Reinigungsmittel oder erdölbasierte er. Chemikalien können Kunststoffe fen.

1. Ziehen Sie den Federbolzen hoch und Klappen Sie das Räderwerk um.

1. Klappen Sie vorsichtig den Handgriff herunter. Achten Sie darauf, keine Steuerleitungen zu quetschen oder zu knicken.

2. Lagern Sie Ihre Rüttelplatte in aufrechter Position in einem sauberen, trockenen Raum mit guter Belüftung.

HEBEN UND TRANSPORTIEREN

Das Gewicht der Maschine ist in den technischen Daten angegeben.

Um Verbrennungen oder Brandgefahr zu vermeiden, lassen Sie den Motor abkühlen, bevor Sie die Maschine anheben/transportieren oder im Innenbereich lagern.

Das Gerät muss in aufrechter Position transportiert werden, um zu verhindern, dass Kraftstoff verschüttet wird. Legen Sie Maschine nicht auf die Seite oder den Rücken.

Sichern Sie sie oder binden Sie sie am Hebegriff an, um sie am Verrutschen oder Umkippen zu hindern.

Die Maschine kann fallen und Schäden oder Verletzungen verursachen, wenn sie unsachgemäß angehoben wird. Heben Sie sie an den Griffen an der Basis der Platte an.

UMWELT

Recyclen Sie nicht benötigte Materialien, statt sie als Abfall zu entsorgen. Alle Werkzeuge, Schläuche und Verpackungen sollten getrennt und bei einem lokalen Recyclinghof umweltverträglich entsorgt werden.

FEHLERBEHEBUNG

PROBLEME URSACHEN Abhilfe
Motor springt nicht an	1. Zündkabel nicht angeschlossen2. Kraftstoff ist alle oder überlagert3. Gashebel nicht in Startposition4. Choke nicht auf ON5. Verstopfte Kraftstoffleitung6. Zündkerze austauschen7. Motor überschwemmt	1. Befestigen Sie das Zündkabel sicher an der Zündkerze.2. Füllen Sie sauberes, frisches Benzin ein.3. Stellen Sie den Gashebel auf „Start“.4. Drosselklappe muss am Choke für einen Kaltstart eingestellt werden.5. Reinigen Sie die Kraftstoffleitung.6. Reinigen, Abstand anpassen oder austauschen7. Warten Sie ein paar Minuten bis zum erneuten Start, aber nicht pumpen.
Motor läuft unregelmäßig	1. Zündkabel lose2. Gerät läuft mit CHOKE3. Kraftstoffleitung blockiert oder Kraftstoff abgestanden4. Entlüfter verstopft5. Wasser oder Schmutz im Kraftstoffsystem6. Luftfilter verschmutzt	1. Schließen Sie das Zündkabel an.2. Choke auf OFF stellen3. Kraftstoffleitung reinigen Füllen Sie den Tank mit sauberem, frischen Benzin.4. Entlüfter reinigen5. Benzintank leeren Frischen Kraftstoff nachfüllen6. Luftfilter reinigen oder austauschen
Motor überhitzt	1. Ölstand niedrig2. Luftfilter verschmutzt3. Luftstrom eingeschränkt	1. Kurbelgehäuse mit geeignetem Öl auffüllen2. Luftfilter reinigen3. Gebläsegehäuse entfernen und reinigen
Der Motor hält nicht an, wenn sich der Gashebel sich auf „Stop“ befindet oder die Motordrehzahl steigt nicht angemessen, wenn die Drosselklappe eingestellt ist.	Schmutz am Gaszug Schmutz und Ablagerungen beseitigen
Rüttelplatte ist schwer zu kontrollieren, wenn sie schlägt (Maschine springt oder ruckt vorwärts)	Zu hohe Motordrehzahl auf hartem Untergrund	Gas zurücknehmen

D

P L

INTRODUCTION

Original Konformitätserklärung

GB

erklärt folgende Konformität gemäss EU-Richtline und Normen für den Artikel

CZ

EN 500-4:2011; EN 55012:2007+A1; EN 61000-6-1:2007; Geräuschemission 2000/14/EC, Anhang VI & 2005/88/EC, für SGC-8000N, Garantierter Schallleistungspegel: L wA = 104 dB(A) Gemessener Schallleistungspegel: L wA = 100, 4 dB (A)

für SGC-11000N/SGC-11000N-T, Garantierter Schallleistungspegel: L_wA=105 dB(A) Gemessener Schallleistungspegel: L_wA=100,6 dB (A)

für SGC-13000N/SGC-13000N-T, Garantierter Schallleistungspegel: L_wA=105 dB(A) Gemessener Schallleistungspegel: L_wA=100,3 dB (A)

Benannte Stelle, Name und Anschri der beteiligten Stelle:TÜV SÜD Industrie Service GmbH | Westendstrasse 199 | 80686 München | Deutschland.

Autorisierte Person zur Aufbewahrung der technischen Dokumente:

Matrix GmbH

Postauer Str. 26

D-84109 Wörth / Isar

Germany

Wörth/Isar, den 02.04.2019

Art.-Nr.: 604.300.030 / 604.300.021 / 604.300.020

604.300.011 / 604.300.010

Tino Switon (Geschäftsführer)

GARANTIE

Guarantee

Dieses Gerät ist ein Qualitätserzeugnis. Es wurde unter Beachtung der derzeitigen technischen Erkenntnisse konstruiert und unter Verwendung eines üblichen guten Materials sorgfältig gebaut.

Die Garantiezeit beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Kassenban, Rechnung oder Lieferschein nachzuweisen ist. Innerhalb der Garantiezeit werden alle Funktionsfehler durch unseren Kundendienst beseitigt, die nachweisbar, trotz vorsichtsmäßiger Behandlung entsprechend unserer Bedierungsanleitung auf Materialfehler zurückzuführen sind.

Die Garantie erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Durch die Instandsetzung oder Ersatz einzelner Teile wird die Garantiezeit weder verlängert noch wird neue Garantiezeit für das Gerät in Gang gesetzt. Für eingebaute Ersatzteile läuft keine eigene Garantiefrist. Wir übernehmen keine Garantie für Schäden und Mängel an Geräten oder deren Teile, die durch übermäßige Beanspruchung, unsachgemäße Behandlung und Wartung auftreten. Das gilt auch bei Nichtbeachtung der Bedienungsanleitung sowie Einbau von Ersatz- und Zubehörteile, die nicht in unserem

Programm aufgeführt sind. Beim Eingreifen oder Veränderungen an dem Gerät durch Personen, die hierzu nicht von uns ermächtigt sind, erlicht der Garantieanspruch. Schäden, die auf unsachgemäße Handhabung, Überlastung oder auf natürliche Abnutzung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Der Hersteller haftet nicht für Folgeschäden. Schäden, die durch

Herstelleroder Materialfehler entstanden sind, werden durch Reparatur- oder Ersatzlieferung unentgeltlich behoben.

Vorrausetzung ist, dass das Gerät unzerlegt und vollständig mit Kauf- und Garantienachweis übergeben wird.

Verwenden Sie im Garantiefall ausschließlich die Originalverpackung

So garantieren wir Ihnen eine reibungslose und schnelle

Garantieabwicklung.

Bitte senden Sie die Geräte "frei Haus" ein oder fordern Sie einen Freeway-Aufkleber an. Unfreie Einsendungen können wir leider nicht annehmen!

Die Garantie bezieht sich nicht auf die Teile, die durch eine natürliche Abnutzung verschlissen werden.

Bei Garantieanspruch, Störungen, Ersatzteil- oder Zubehörbedarf wenden

Sie sich bitte an die hier aufgeführte Kundendienstzentrale:

Änderungen vorbehalten.

Postauerstrasse 26

84109 Wörth/Isar

DE

www.matrix-direct.net

[e-mail]

Tel.: [phone]

Fax: [phone]

Gwarancja

gekauft bei:
in (Ort, Straße): ____
Name d. Käufers: ____
Straße, Haus-Nr.:
PLZ, Ort :
Telefon:
Datum, Unterschrift: ____
Fehlerbeschreibung:

CZ ZARUKA
