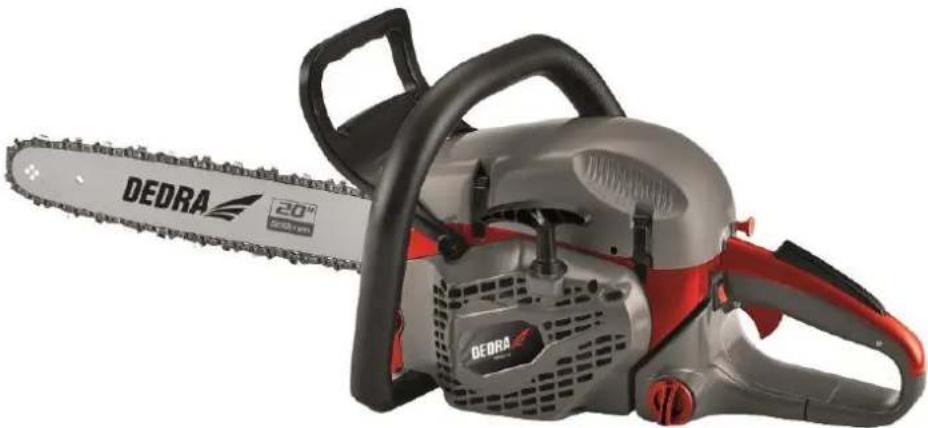

DED8713 - Säge DEDRA - Kostenlose Bedienungsanleitung

Produkttyp	Benzin-Kettensäge
Marke	DEDRA
Modell	DED8713
Gewicht	8 kg
Kraftstofftankinhalt	0,55 L
Öltankinhalt	0,26 L
Schnittlänge	46 cm
Maximale Kettengeschwindigkeit	25 m/s
Führungsschienenlänge	500 mm / 20 Zoll
Kettenteilung	3/8 Zoll
Hubraum	65 cm³
Motorleistung	2,9 kW
Leerlaufdrehzahl	3000 min⁻¹
Maximale Drehzahl	10500 min⁻¹
Schalldruckpegel LPA	105 dB(A)
Schallleistungspegel LWA	112 dB(A)
Vibrationspegel (Griff)	11,420 m/s²
Messunsicherheit Vibration	1,5 m/s²
Kettentyp	20" 1,6 / 6
Führungsschienentyp	20" 4,5 mm
Arbeitsmodus	S1 – Dauerbetrieb
Lieferumfang	Sägemaschine, Führungsschiene, Kette, Abdeckung der Führungsschiene
Garantiezeit	24 Monate (Motor), Kette/Schwert/Abdeckung ausgenommen

Häufig gestellte Fragen - DED8713 DEDRA

Wie spanne ich die Sägekette richtig?

Lockern Sie die Blockade des Kettenspanners (Abb. A, 14) leicht nach links. Drehen Sie den Drehknopf des Kettenspanners (Abb. A, 15) nach rechts, um die Kette zu spannen. Eine richtig gespannte Kette hängt an der unteren Kante der Führungsschiene nicht durch und lässt sich in der Mitte um 3-4 mm nach unten drücken. Ziehen Sie anschließend die Blockade fest.

Welches Öl soll ich für die Kettenschmierung verwenden?

Verwenden Sie ausschließlich spezielles Kettensägenöl (z.B. Dedra DEGL02). Kein Altöl oder andere Schmierstoffe verwenden. Bei Betrieb ohne Schmieröl kann die Kette reißen und schwere Verletzungen verursachen.

Wie starte ich die Motorsäge?

Stellen Sie den Bremshebel in Richtung des vorderen Griffs, schalten Sie den Schalter auf ON, ziehen Sie den Choke, drücken Sie die Kraftstoffpumpe 8-10 Mal, und ziehen Sie kräftig am Startergriff. Der Motor sollte im Leerlauf laufen; die Kette dreht sich erst beim Drücken des Gashebels.

Was ist ein Rückschlag und wie vermeide ich ihn?

Ein Rückschlag tritt auf, wenn das Endstück der Führungsschiene das Werkstück berührt oder die Kette festklemmt. Um dies zu vermeiden, halten Sie die Säge beidhändig fest, schneiden Sie nicht über Schulterhöhe und verwenden Sie nur empfohlene Führungsschienen und Ketten.

Wie überprüfe ich die Kettenschmierung?

Halten Sie die Säge mit der Führungsschiene nach unten in einem 45°-Winkel über eine helle Fläche und lassen Sie sie eine Minute laufen. Wenn eine gut sichtbare Ölspur entsteht, ist die Schmierung in Ordnung. Bei fehlender Schmierung prüfen Sie die Ölbohrung auf Verstopfungen.

Wann muss ich die Sägekette schärfen oder ersetzen?

Eine Kette gilt als verschlissen, wenn die Schneidezähne nur noch 4 mm lang sind. Stumpfe Ketten erhöhen das Rückschlagrisiko und die Belastung. Lassen Sie das Schärfen von einem Fachmann durchführen oder tauschen Sie die Kette aus.

Wie reinige und pflege ich die Führungsschiene?

Reinigen Sie die Führungsrillen und die Ölbohrung regelmäßig mit Druckluft. Drehen Sie die Führungsschiene bei intensiver Nutzung täglich um, um gleichmäßigen Verschleiß zu gewährleisten. Prüfen Sie die Rillen mit einem Haarlineal auf Verformungen.

Was tun, wenn der Motor nicht anspringt?

Überprüfen Sie den Kraftstoffstand, den Zündkerzenabstand (ca. 0,65 mm), und ob die Sicherheitsbremse entriegelt ist. Bei Beschädigung des Schalters oder der Zündkerze wenden Sie sich an den Kundendienst.

Welche Schutzausrüstung ist empfehlenswert?

Tragen Sie stets Augen- und Gehörschutz, Schnittschutzhose, Sicherheitsschuhe, Helm und Schutzhandschuhe. Die richtige Schutzkleidung mindert das Verletzungsrisiko erheblich.

Darf ich die Kettensäge auf Bäumen benutzen?

Nein, die Arbeit auf Bäumen mit einer Kettensäge ist verboten, da sie zu schweren Unfällen führen kann. Verwenden Sie die Säge nur auf festem, stabilem Untergrund.

BEDIENUNGSANLEITUNG DED8713 DEDRA

Bedienungsanleitung mit Garantiekarte

Benzinska motorna pila

Upute za upotrebu s jamstvenim listom

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungs-anleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden. Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

DE Inhaltsverzeichnis

1. Fotos und Zeichnungen
2. Detaillierte Sicherheitsvorschriften
3. Beschreibung des Gerätes
4. Bestimmung des Gerätes
5. Benutzungsbegrenzung
6. Technische Daten
7. Vorbereitung zur Arbeit
8. Einschalten des Gerätes
9. Benutzung des Gerätes
10. Laufende Bedientätigkeiten
11. Ersatzteile und Zubehör
12. Eigenständiges Beseitigen der Störungen
13. Lieferumfang des Gerätes
14. Benutzerinformation über die Entsorgung der elektrischen und elektronischen Geräte
15. Garantiekarte

Übersetzung der Originalanleitung

Die Übereinstimmungsbescheinigung wurde der Bedienungsanleitung als gesondertes Dokument beigefügt. Beim Fehlen der Übereinstimmungsbescheinigung bitten wir um die Kontaktaufnahme mit Dedra-Exim Sp. z o.o.

Information. Allgemeine Sicherheitsbedingungen wurden der Bedienungsanleitung als gesonderte Broschüre beigefügt. Die detaillierten Sicherheitsbedingungen für das beschriebene Gerät wurden der Bedienungsanleitung beigefügt.

! ACHTUNG

Beim Gebrauch sind immer zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr herheitsmaßnahmen zu beachten.

Die Bedienungsanleitung ist vor der ersten Inbetriebnahme sorgfältig und vollständig zu lesen. Bewahren Sie bitte die Bedienungsanleitung, Sicherheitshinweise und Konformitätserklärung sorgfältig auf. Äußerst strenge Beachtung der darin enthaltenen Sicherheitshinweise und Anweisungen wird sich positiv auf die Verlängerung der Lebensdauer Ihrer Fliesenschneidemaschine auswirken.

! ACHTUNG

Während der Arbeit sind unbedingt die Sicherheitshinweise zu beachten.

Die Sicherheitshinweise sind dem Gerät als gesonderte Broschüre beigefügt und sie ist sorgfältig aufzubewahren, Bei Übergabe des Gerätes an weitere Nutzer sind auch die Bedienungsanleitung, die Sicherheitshinweise und die Konformitätserklärung mitzugeben. Die Firma Dedra Exim haftet nicht für Unfälle, zu denen es infolge der Nichtbeachtung der Sicherheitsmaßnahmen kommt. Alle Sicherheitshinweise und die Bedingungsanleitung sind sorgfältig zu lesen. Die Nichtbeachtung der Warnungen und der Anleitung kann einen elektrischen Schlag, Brand und/oder andere ernsthafte Verletzungen zu Folge haben. Alle Bedingungsanleitungen, Sicherheitshinweise und die Übereinstimmungserklärung für zukünftige Bedürfnisse sind aufzubewahren.

2. Detaillierte Sicherheitsvorschriften

• Halten Sie alle Körperteile von der sich drehenden Sägekette fern. Vor der Ingangsetzung der Sägemaschine vergewissern Sie sich, dass die Sägekette mit keinen Fremdkörpern in Berührung kommt. Unachtsamkeit bei der Arbeit kann zur Folge haben, dass sich Kleidungsstücke oder Körperteile in die Sägekette verwickeln.
• Eine Kettensäge ist immer mit der rechten Hand am hinteren Griff und mit der linken Hand am vorderen Griff zu halten. Das Halten der Kettensäge umgekehrt erhöht das Risiko, sich zu verletzen und soll nie angewandt werden.
• Halten Sie eine Kettensäge ausschließlich an isolierten Geräteelementen fest, denn während der Arbeit können versteckte Leitungen oder die Speiseleitung durchgeschnitten werden. Die Berührung mit einer unter Strom stehenden Leitung kann zu einem Stromschlag führen.
• Verwenden Sie immer Augen- und Gehörschutz. Es wird auch empfohlen, Kopf-, Hände-, Beine- und Fußschutz zu benutzen. Entsprechende Schutzkleidung vermindert das Risiko der Verletzung durch den Schlag von Fragmenten des Werkstückes oder dadurch, dass man zufällig mit der Sägekette in Berührung kommt.
• Arbeiten Sie nie mit der Kettensäge, wenn Sie sich direkt auf dem Baum befinden. Die Wirkung der Kettensäge, wenn man sich auf dem Baum befindet, kann Unfälle und Körperverletzungen verursachen.
• Bei der Arbeit muss man entsprechende Körperhaltung annehmen und dabei auf einem sicheren und stabilen Untergrund stehen. Glitschige oder nicht stabile Untergründe wie z.B. eine Leiter können zum Gleichgewichtsverlust oder zum Verlust der Gewalt am Gerät führen.
• Beim Durchtrennen eines Elements, das angespannt ist, sich unter Druck befindet oder belastet ist, muss man auf seinen plötzlichen Rückstoß vorbereitet sein. Ein solches Element kann nach dem Durchtrennen gegen den Bediener oder gegen das Gerät geschleudert werden.
• Besondere Vorsicht ist beim Abschneiden von Zweigen oder Jungbäumen zu wahren. Dünne Elemente können nach dem Durchtrennen durch die Sägekette aufgefangen und gegen den Bediener geschleudert werden oder den Bediener aus dem Gleichgewicht bringen.
• Man muss sich nach den Anweisungen richten, die in der Bedienungsanleitung bezüglich des Einschmierens, des Austausches und der Überspannung der Sägekette enthalten sind. Eine nicht ordnungsgemäß eingespannte oder eingeschmierte Sägekette kann beschädigt werden oder einen Rückstoß verursachen.
• Man muss dafür sorgen, dass die Griffe immer sauber, trocken und nicht eingeölt oder verschmiert sind. Ein glitschiger oder schmutziger Griff kann zum Verlust der Gewalt am Gerät führen.
• Das Gerät dient ausschließlich zum Durchtrennen von Holzwerkstoffen. Es ist verboten, das Gerät für Arbeiten zu benutzen, für die es nicht bestimmt ist, z.B. man darf keine aus Kunststoff Stein hergestellten Elemente und keine anderen Baumaterialien durchschneiden als Holz. Eine bestimmungswidrige Benutzung kann Gefahr herbeiführen.
• Personen, die sich mit dem Text der Bedienungsanleitung nicht vertraut gemacht haben, ist es untersagt, sich der Kettensäge zu bedienen.
• Der Benutzer trägt das gesamte Risiko einer anderen Verwendung der Kettensäge als vorgesehen, wenn er sich dessen bewusst ist, dass es gefährlich sein kann. Der Produzent haftet nicht für Schäden, die auf eine falsche Benutzung der Kettensäge zurückzuführen sind.
• Die Sägemaschine darf nur dann getragen werden, wenn sie am vorderen Griff gehalten wird. Andere Stellen können nicht einen festen Griff gewährleisten und sogar Verletzungen verursachen.
• Die Sägekette soll scharf und sauber sein. Entsprechende Erhaltung der scharfen Schneidekanten der Sägekette wird die Wahrscheinlichkeit deren Festsetzung reduzieren und die Bedienung erleichtern.
• Die Funktionsweise der Sägemaschinebremse muss ab und an auf Richtigkeit überprüft werden. Eine nichtfunktionstüchtige Bremse kann dazu führen, dass der Vorschub der Sägekette in einer gefährlichen Situation nicht ausgeschaltet wird.

Rückstoß – Ursache und Vorbeugen.

Zum Rückstoß kann es dann kommen, wenn das Endstück der Führungsschiene mit dem Werkstück in Berührung kommt oder das Holz die kreisende Sägekette festsetzt. In manchen Fällen kann der Kontakt des Endstückes der Führungsschiene mit dem Werkstück einen plötzlichen Rückstoß der Sägemaschine nach oben verursachen und sie in die Richtung des Bedieners fehlleiten. Das Festsetzen der Sägekette entlang der oberen Kante kann zum Rückstoß der Sägemaschine in die Richtung des Bedieners verursachen. Diese beiden Reaktionen können zum Verlust der Kontrolle über die Sägemaschine und folglich zu ernsten Körperverletzungen führen. Man darf sich nicht ausschließlich auf die auf der Sägemaschine montierten Elemente verlassen, die für die Sicherheit sorgen. Der Benutzer soll jegliche Maßnahmen treffen, um sichere

Arbeitsbedingungen zu gewährleisten sowie das Unfallrisiko zu vermeiden. Der Rückstoß ist das Ergebnis einer falschen Verwendung der Sägemaschine und/oder der Arbeit unter falschen Bedingungen. Und dies ist zu vermeiden, wenn man die nachstehend genannten Vorsichtsmaßnahmen trifft:

• Die Sägemaschine ist beidseitig zu halten, wobei die Griffe mit allen Fingern festzuhalten sind, und man eine Körperhaltung einnimmt, die erlaubt, sich gegen die Rückstoßkraft zu stemmen. Die Rückstoßkraft kann von dem Bediener ausgeglichen werden, indem er entsprechende Vorsichtsmaßnahmen trifft. Man darf die Sägemaschine während der Arbeit nicht loslassen.
• Es ist verboten, mit der Sägemaschine auf einer Höhe über den Schultern zu sägen. Dies hilft den zufälligen Kontakt des Spitzenteiles der Führungsschiene mit dem Werkstück vermeiden und erlaubt, das Gerät in unvorhergesehenen Situationen besser im Griff zu haben.
• Es sind ausschließlich empfohlene Führungsschienen und Sägeketten zu benutzen. Falsch zusammengesetzte Teile können Beschädigungen der Sägemaschine verursachen oder zu einem Arbeitsunfall führen.

- Solche Wartungsarbeiten, wie das Schärfen oder das Nachregulieren der Sägekette müssen in Übereinstimmung mit den in der Bedienungsanleitung enthaltenen Hinweisen durchgeführt werden. Die Herabsetzung der Anschlaghöhe auf der Sägekette kann die Rückstoßkraft erhöhen.

Hinweise bezüglich der Arbeit

- Es wird empfohlen, einen Fehlerstrom-Schutzschalter (RCD) mit differentialem Nennansprechstrom von 30 mA oder weniger anzuwenden.

- Ein Verlängerungskabel ist so zu verlegen, dass er durch die abgeschnittenen Elemente nicht aufgefangen wird.

- Besonders vorsichtig muss man zum Schluss des Durchtrennens des Werkstückes vorgehen, weil die Sägemaschine, die auf keinen Wiederstand in Form des Werkstückes trifft, mit der Trägheitskraft nach unten fällt, was zur Ursache der Verletzungen werden kann.

- Bei einer langandauernden Arbeit kann beim Bediener die Erscheinung des Kribbelns in den Fingern und Handflächen oder deren Einschlafens auftreten. In einem solchen Fall ist die Arbeit zu unterbrechen, denn das vermindert die Präzision bei der Arbeit mit der Sägemaschine.

- Während der Arbeit erwärmt sich die Sägemaschine beträchtlich, daher muss man vorsichtig sein und mit nicht zugedeckten Körperteilen mit heißen Elementen der Sägemaschine nicht in Berührung kommen.

- Die Sägemaschine kann gleichzeitig ausschließlich nur von einer Person bedient werden. Alle anderen Personen und Tiere sollen sich von dem Wirkungsbereich der Sägemaschine fernhalten.

- Bei Ingangsetzung der Sägemaschine darf die Sägekette nicht auf das zu trennende Werkstück gestützt sein.

- Mit der Sägemaschine dürfen sich weder Kinder noch Jugendliche bedienen. Die Sägemaschine kann ausschließlich erwachsenen Personen anvertraut werden, die wissen, wie man sich deren zu bedienen hat. Bei Weitergabe der Kettensäge ist auch die vorliegende Bedienungsanleitung weiterzugeben.

- Treten beim Bediener Ermüdungserscheinungen vor, muss man sofort mit der Arbeit mit der Sägemaschine aufhören.

- Vor Beginn des Schneidevorgangs ist der Hebel der Sägekette entsprechend einzustellen (zu sich herüberzuziehen). Er ist gleichzeitig der Handschutz.

- Beim Schneiden von Schnittholz oder dünnen Ästen ist eine Stütze (ein Tragebock) zu verwenden. Es betrifft vor allem unerfahrene Benutzer.

- Man darf weder mehrere Bretter auf einmal (ein Brett auf ein anderes aufgelegt), noch ein von einer zweiten Person festgehaltenes Werkstück noch ein mit dem Fuß festgehaltenes Werkstück durchschneiden.

- Lange Elemente, die durchzuschneiden sind, müssen entsprechend immobilisiert werden. Man muss sich vergewissern, ob das durchzuschneidende Werkstück sicher unbeweglich gemacht worden ist. Zum Festhalten des Werkstückes sind Klemmen zu benutzen.

- Beim Durchschneiden hindurch muss immer der Krallenanschlag als Stützpunkt benutzt werden. Die Sägemaschine ist am hinteren Griff zu halten und mithilfe des vorderen Griffes zu führen.

- Besteht keine Möglichkeit den Schnitt auf einmal auszuführen, muss man die Sägemaschine hinausschieben den Krallenanschlag ansetzen und den Schnitt fortsetzen, indem man den hinteren Griff der Sägemaschine hochhebt.

- Beim horizontalen Durchschneiden muss man sich gegenüber der Schnittlinie unter einem Winkel hinstellen, der möglichst wenig von dem Winkel 90° abweicht. Das horizontale Durchschneiden erfordert eine große Konzentration des Bedieners der Sägemaschine.

- Sollte sich die Sägekette beim Durchschneiden mit dem oberen Teil der Kette festgesetzt haben, kann der s.g. Rückstoß in Richtung des Bedieners auftreten. Aus diesem Grunde ist es danach zu streben, überall dort, wo es möglich ist, mit dem unteren Teil der Sägekette zu schneiden, denn so wird der Rückstoß beim Festsetzen der Sägekette in die Richtung vom Körper des Bedieners erfolgen.

- Besonders vorsichtig muss man beim Durchschneiden vom sich spaltenden Holz umgehen. Die abgetrennten Holzstücke können in jede beliebige Richtung geschleudert werden, wodurch der Bediener dem Risiko der Körperverletzung ausgesetzt wird.

- Baumäste sollen von geschulten Personen abgeschnitten werden. Ein unkontrollierter Fall eines abgeschnittenen Baumastes kann zur Ursache von Körperverletzungen werden.

- Man darf nicht mit der Spitze der Führungsschiene der Sögekette schneiden.

- Immer muss man neben der voraussichtlichen Falllinie des abzusägenden Baumes stehen.

- Wenn ein Baum gefällt wird, besteht das Risiko, dass seine Äste oder die in der Nähe stehenden Äste brechen und herunterfallen. Man muss dabei besondere Vorsicht walten lassen, denn es besteht die Gefahr der Körperverletzung.

- Auf hügeligen Gebieten und Gebirgsabhängen soll der Bediener auf dem gegenüber dem zu fällenden Baum höher gelegenen Abhang stehen, nie darf er unterhalb des Baumes stehen.

- Es ist auch auf Stämme zu achten, die in die Richtung des Bedieners herunterrollen können.

- Die arbeitende Sägemaschine neigt dazu, sich umzudrehen, wenn die Spitze der Führungsschiene der Sägekette das zu bearbeitende Werkstück berührt. In einem solchen Fall kann sich die Sägemaschine unkontrolliert in die Richtung des Bedieners verschieben, wodurch der Bediener der Gefahr der Körperverletzung ausgesetzt wird.

- Beim Rückstoß verhält sich die Sägemaschine unkontrolliert, die Sägekette wird lockerer.

- Eine nicht richtig geschärfte Sägekette erhöht das Rückstoßrisiko.

- Man darf nie mehr als einen Ast durchtrennen. Beim Abtrennen ist auf die benachbarten Äste zu achten.

- Beim Durchschneiden eines Baumes hindurch muss man auf die Stämme der in der nächsten Umgebung stehenden Bäume achten.

Wird die Maschine sogar in Übereinstimmung mit der Bedienungsanleitung benutzt, ist es nicht möglich, gänzlich einen gewissen Risikofaktor zu eliminieren, der mit der Konstruktion und Bestimmung der Sägemaschine verbunden ist. Insbesondere treten folgende Risikoarten auf:

- Körperverletzungen durch den Kontakt mit den nicht abgedeckten Schneideelementen

- Elektrostromschlag

- Körperverletzungen in Folge des Rückstoßes des Gerätes

- Verbrennungen durch den Kontakt mit erhitzten Geräteelementen

3. Beschreibung des Gerätes

Abb. A und B: 1 - Führung, 2 - Kette, 3 - Bremshebel / vorderer Handschutz, 4 - Vordergriff, 5 - Luftfilterknopf, 6 - Saughebel, 7 - Schalter, 8 - Gashebel, 9 - Gashebelsperre, 10 - Hauptgriff, 11 - Tankdeckel, 12 - Anlasser, 13 - Öleinfüllschraube, 14 - Kettenhaken, 15 - Zahnstopper, 16 - Führungsschienenbefestigungsschrauben, 17 - Kettenspannschraube, 18 - Ölpumpe.

4. Bestimmung des Gerätes

Die Sägemaschine dient ausschließlich zum Sägen von Holz und Holzgegenständen. Die Sägemaschine ist besonders zum Sägen von Brennholz oder zur Ausführung von Arbeiten, die im Haus und um Haus herum anfallen, geeignet. Die Vorgehensweise wurde im weiteren Teil der Bedienungsanleitung detailliert beschrieben.

Man lässt die Benutzung des Gerätes bei Renovierungs- und Bauarbeiten, in Reparaturwerkstätten, bei Hobbyarbeiten unter gleichzeitiger Beachtung der Benutzungs- und der zulässigen Arbeitsbedingungen, die in der Bedienungsanleitung enthalten sind, zu.

5. Benutzungsbeschränkungen

Das Gerät darf nur in Übereinstimmung mit den nachstehend angegebenen "Zulässigen Arbeitsbedingungen" benutzt werden.

Man darf keine anderen Werkstoffe sägen als die Werkstoffe, die im Abschnitt „Bestimmung des Gerätes“ genannt sind.

Aufgrund der erforderlichen Kenntnisse über die Grundprinzipien der Arbeitssicherheit bei einer Säge sollten Personen, die für solche Arbeiten bestimmt sind, in der Verwendung dieser Maschinen entsprechend den Anforderungen für die Verwendung dieser Maschinen im Bereich des Startens der Säge, der Verwendung von persönlicher Schutzausrüstung, des Startens der Säge, der Art des verwendeten Brennstoffs und der Öle geschult werden Kettensäge, die beim Schneiden von Holzelementen mit der Kettensäge arbeitet. Aufgrund der möglichen Gefahren sollte die Arbeit mit einer tragbaren Kettensäge in der Nähe der Person erfolgen, die Erste Hilfe leisten kann.

Eigenständige Änderungen am mechanischen und elektrischen Bau, jegliche Modifikationen, Bedientätigkeiten, die in der Bedienungsanleitung nicht beschrieben sind, werden als rechtswidrig behandelt und ziehen den sofortigen Verlust der Garantierechte nach sich. Eine bestimmungswidrige bzw. bedienungsanleitungswidrige Bedienung zieht den sofortigen Verlust der Garantierechte nach sich und die Übereinstimmungsbescheinigung verliert ihre Gültigkeit.

Zulässige Arbeitsbedingungen

Arbeitsmodus S1 – Dauerbetrieb

1. Technische Daten

Gerätemodell	DED8713
Gewicht des Gerätes [kg]	8
Kraftstofftankinhalt [L]	0,55
Öltankinhalt [L]	0,26
Schnittlänge [cm]	46
Maximale Kettengeschwindigkeit [m / s]	25
Die Länge der Führung [cm / inch]	500 / 20
Kettenteilung [mm / zoll]	3/8
Dicke der Führung [mm / Zoll]	4,5 / 1,8
Zähnezahl und Teilung des TPI	68 / 3,4
Hubraum [cm3]	65
Motorleistung [kW / PS]	2,9
Spindeldrehzahl [min-1]	3000
Nenndrehzahl max. [Min-1]	10500
Kettentyp	20" 1,6 / 6
Zaun	20" 4,5 mm
Der am Griff gemessene Vibrationspegel	11,420
Unsicherheit der KD-Messung	1,5
Geräuschemission:
Der Schalldruckpegel LPA	105
LWA Schallleistungspegel	112
KLPA-Messunsicherheit, KLWA	3
Deklarierte Löwenstufe	112

Information bezüglich des Lärms und Schwingungen.

Kombinierter Wert der Schwingungen a „ sowie Messunsicherheit wurden in Übereinstimmung mit der Norm EN 60745-2-1 bestimmt und sind in der Tabelle angegeben.

Die Lärmemission wurde in Übereinstimmung mit der Norm EN 60745-2-1 bestimmt, die Werte sind in der vorstehenden Tabelle angegeben.

Der Lärm kann zu Gehörbeschädigungen führen, daher muss man immer bei der Arbeit Gehörschutzmittel

verwenden!

Der deklarierte Wert der Lärmemission wurde in Übereinstimmung mit einer Standarduntersuchungsmethode ermittelt und kann für Vergleich eines Gerätes mit einem anderen verwendet werden. Der oben angegebene Lärmpegel kann auch bei der Eingangsbeurteilung der Lärmexposition verwendet werden.

Der Lärmpegel bei der tatsächlichen Benutzung des Elektrowerkzeuges kann sich von den deklarierten Werten in Abhängigkeit von der Verwendungsart der benutzen Arbeitswerkzeuge, insbesondere von dem bearbeiteten Gegenstand sowie von der

Notwendigkeit, die Schutzmittel für den Bediener zu bestimmen, unterscheiden. Um die genaue Exposition unter tatsächlichen Arbeitsbedingungen feststellen zu können, muss man alle Teile des Arbeitszyklus berücksichtigen, auch die Zeiträume, in denen das Gerät ausgeschaltet oder eingeschaltet ist aber es wird damit nicht gearbeitet.

7. Vorbereitung zur Arbeit

Alle in diesem Abschnitt beschriebenen Tätigkeiten sind beim aus der Steckdose herausgezogenen Stecker

durchzuführen. Die Kettensäge ist erst dann an das Netz anzuschließen, wenn sie komplett montiert, die Kettenspannung eingestellt und Öl im Ölbehälter nachgefüllt ist.

Bei der Montage, Einstellung und Überprüfung der Kettensäge muss man immer Schutzhandschuhe tragen, um Schnittverletzungen zu vermeiden.

Montage der Führungsschiene und der Sägekette

Die Zahnradabdeckung abnehmen (Zeichnung A, 13), indem die Blockade des Kettenspanners nach links abgeschraubt wird (Zeichnung A, 14). Den Kettenspanner (Zeichnung B, 17) und die Führungsschiene (Zeichnung A, 8) so zusammenschrauben, wie das auf der Zeichnung C gezeigt ist. Vergewissern Sie sich, dass das Schmierloch der Führungsschiene (Zeichnung C, 1), das zum Einschmieren der Kette dient, weder verstopft noch verschmutzt ist.

Die Sägekette auf Beschädigungen überprüfen, – ob die Kettenglieder nicht geborsten sind, ob die Nieten nicht gebrochen sind. Man darf an der Sägemaschine keine kaputte Sägekette montieren.

Die Führungsschiene und die Sägekette sind so zusammen zu montieren, wie das in der Zeichnung B gezeigt ist. Es ist auf die richtige Richtung der Kettenmontage zu achten – die scharfen Kanten der Schneidezähne müssen in Übereinstimmung mit der Drehrichtung der Sägekette ausgerichtet sein, so wie das in der Zeichnung B gezeigt ist. Man muss sich vergewissern, dass die Führungsschiene richtig an den Grundkörper der Sägemaschine angedrückt ist, und die Sägekette richtig im Antriebszahnrad (Zeichnung B, 16) sowie in den Rillen der Führungsschiene sitzt. Die Sägekette durch das Umdrehen des Kettenspanners nach rechts vorspannen (Zeichnung B, 17). Die Zahnradabdeckung (Zeichnung A, 13) aufsetzen und den Drehknopf der Blockade des Kettenspanners (Zeichnung A, 14) anziehen. Vergewissern Sie sich, dass die Abdeckung richtig an das Gehäuse der Sägemaschine entlang aller Nahtkanten anliegt, nirgendwo absteht und nicht gespannt ist.

Spannen der Sägekette

Die Sägekette wird während der Benutzung verlängert, ihre Spannung ist systematisch zu überprüfen. Bei der ersten Benutzung einer neuen Sägekette muss man immer daran denken, dass sie eine gewisse Zeit braucht, um sich einzuschleifen, daher muss ihre Spannung häufiger geprüft werden. Besonders wichtig ist es, die Spannung einer neuen Kette nach ca. 5 -10 Arbeitsminuten zu überprüfen.

Um die Sägekette straffen zu können, muss man die Blockade des Kettenspanners (Zeichnung A, 14) durch leichtes Umdrehen nach links lockern. Mit dem Drehknopf des Kettenspanners (Zeichnung A, 15) nach rechts drehen, um die Kette stärker spannen oder nach links, damit ihre Spannung vermindert wird. Anschließend die Blockade des Kettenspanners bis zum Anschlag nach rechts (Zeichnung A, 14) anziehen. Eine richtig gespannte Sägekette hängt entlang der unteren Kante der Führungsschiene nicht runter und lässt sich mit einer sanften Bewegung von der Führungsschiene in der Mitte ihrer Länge auf einen Abstand von 3-4 mm nach unten schieben, wobei die Sägekette aus den Rillen der Führungsschiene (Zeichnung D) nicht herausfallen darf. Nach dem Loslassen kommt die Kette an ihre Stelle in den Rillen der Führungsschiene zurück. Bei Bedarf Korrekturen vornehmen, indem die obigen Tätigkeiten wiederholt werden.

Schmieren der Kette

Die Arbeit mit der Sägemaschine ohne Schmieröl für die Sägekette ist verboten. Dies droht mit dem Bersten der Sägekette, was zur Ursache ernster Verletzungen oder des Todes des Bedieners werden kann.

Als Schmiermittel für die Sägekette sind nur Öle zu verwenden, die für Kettensägen bestimmt sind (z.B. Öl Dedra DEGL02). Es ist untersagt, durchgebrannte Motoröle oder andere zu verwenden, die zu diesem Zweck nicht bestimmt sind. Die richtige Auswahl des entsprechenden Öls verlängert die Lebensdauer der Sägekette und der Führungsschiene der Sägemaschine

Um Schmieröl für die Sägekette nachzufüllen, muss man den Pfropfen des Ölbehälters (Zeichnung A, 4) aufdrehen und Öl nachfüllen. Beim Nachfüllen des Öls ist sein Stand mithilfe des Ölstandzeigers (Zeichnung A, 12) zu kontrollieren. Einmalig passen in den Behälter 200 ml Öl rein. Wird das Öl auf das Gehäuse der Sägemaschine verschüttet, ist es mit einem Baumwollappen wegzuwischen. Beim Ölnachfüllen muss man darauf achten, dass in den Behälter keine Verunreinigungen gelangen, denn das kann zu Unregelmäßigkeiten beim Einschmieren der Kette oder zur Beschädigung von solchen Teilen der Sägemaschine kommen wie Ölpumpe.

8. Einschalten des Gerätes

Vor dem Starten des Gerätes sind unbedingt die im Kapitel "Arbeitsvorbereitung" beschriebenen

Maßnahmen durchzuführen.

Vergewissern Sie sich vor dem Einschalten des Geräts, dass beide Beine des Bedieners eine feste Stütze auf dem Boden haben. Die rechte Hand befindet sich am hinteren Griff (Abb. A, 10) und die linke Hand am vorderen Griff (Abb. A, 4). Stellen Sie sicher, dass sich keine anderen Personen oder Tiere in der Nähe befinden, die sich unkontrolliert im Bereich der Säge aufhalten könnten. Stellen Sie sicher, dass die Sägekette beim Starten nichts berührt.

Bewegen Sie zum Einschalten des Geräts den Bremshebel (Abb. A, 3) in Richtung des vorderen Griffs (Abb. A, 4). Stellen Sie den Schalter (Abb. A, 7) auf ON. Lösen Sie durch Ziehen am Saugregler (Abb. A, 6). Drücken Sie die Kraftstoffpumpentaste (Abb. B, 18) 8-10 Mal. Ziehen Sie dann mit einer kräftigen Bewegung am Startergriff (Abb. A, 12). Wenn der Motor nicht anspringt, ziehen Sie den Startergriff erneut, bis der Motor anspringt. Die Vorrichtung arbeitet mit

Leerlaufdrehzahl, d. H. Die Kette sollte sich nicht drehen. Die Kette beginnt erst zu drehen, nachdem der Gashebel gedrückt wurde (Abb. A, 8). Der Hebel ist gegen unbeabsichtigtes Betätigen gesichert, damit er funktioniert. Es ist erforderlich, den Verriegelungsknopf zu drücken (Abbildung A, 9). Das Betätigen des Gashebels (Bild A, 8) schließt den Choke nicht, nach dem Start das Gerät manuell wieder in den Betriebsmodus schalten (Bild A, 6).

Wenn sich die Kette dreht, ohne dass der Gashebel gedrückt wurde, muss das Gerät unbedingt ausgeschaltet, die Fehlerursache ermittelt und nach Beseitigung des Fehlers weitergearbeitet werden.

Zum Ausschalten der Säge den Gashebel (Abb. A, 8) loslassen und dann den Schalter (Abb. A, 6) auf OFF stellen..

9. Benutzung des Gerätes

Vor Arbeitsbeginn mit der Sägemaschine ist es notwendig, einige zusätzliche Tätigkeiten auszuführen,

wie das Überprüfen der Wirkungsweise der Sicherheitsbremse und der Trägheitsbremse sowie das Einschmieren der Sägekette. Es ist verboten, ein nicht funktionstüchtiges Gerät zu benutzen.

Überprüfung der Wirkungsweise der Sicherheitsbremse

Nach dem Einschalten der Sägemaschine die linke Hand auf dem vorderen Griff so (Zeichnung A, 5) umdrehen, dass man mit dem Handrücken oder Handwurzel die Hebelbremse (Zeichnung A, 6) nach vorn schieben kann. Der Motor der Sägemaschine soll sich sofort ausschalten und die Sägekette zum Stehen kommen.

Überprüfung der Wirkungsweise der Trägheitsbremse

Den Einschalter der Sägemaschine loslassen (Zeichnung A, 2) und überprüfen, ob die Sägekette zum Stehen kommt und aufhört, sich umzudrehen. Wenn nach dem Loslassen des Einschalters ein deutlicher Trägheitsvorschub zu sehen ist, ist die Arbeit mit der Sägemaschine verboten.

Überprüfen der Schmierung der Sägekette

Indem die Sägemaschine mit der nach unten unter dem Winkel 45° geneigten Führungsschiene über einer hellen, ebenen Oberfläche (z.B. über einem Brett) gehalten wird, lässt man das Gerät eine Minute lang laufen. Erscheint auf der Oberfläche eine deutliche Ölspur, die durch das durch die Sägekette am Ende der Führungsschiene ausgeworfene Öl gebildet wird, heißt das, dass die Schmierung der Sägekette ordnungsgemäß ist.

Sollte eine nicht regelrechte Schmierung festgestellt worden sein, ist die Arbeit mit dem Gerät verboten. Man muss überprüfen, ob die Ölöffnung der Führungsschiene (Zeichnung C, 1) nicht verstopft ist. Die Führungsschiene (die die Sägekette führende Rille) ist auf Verschmutzungen zu überprüfen. Bringen diese Tätigkeiten den gewünschten Effekt nicht, ist das Gerät zur Reparatur zu übergeben.

Arbeit mit der Kettesäge

Während der Arbeit mit der Sägemaschine sind unbedingt alle Sicherheitsgrundsätze und in den Sicherheitbedingungen beschriebenen Anweisungen zu beachten.

Man darf kein Holz sägen, das auf der Erde, auf dem Beton oder auf einem anderen Untergrund direkt liegt. Der Kontakt der Sägekette mit der Erde oder einem anderen Untergrund kann nicht nur gefährlich sein sondern sie verkürzt auch die Lebensdauer der Sägekette und der Führungsschiene.

Baumfällung – Vorbereitung

Die Baumfällung darf nicht auf so eine Art und Weise durchgeführt werden, dass für Personen, Vermögen sowie Starkstrom- oder Telekommunikationsleitungen u. ä. Gefahren entstehen. Die sich in der Umgebung des Bedieners befindlichen Personen sollen in einem Abstand von mindestens 2,5 der Höhe (Länge) des zu fällenden Baumes verweilen. Sollte es vorkommen, dass der zu fällende Baum mit einer Starkstrom-, Telekommunikationslinie in Kontakt kommt, so muss man den Betreiber des jeweiligen Netzes sofort darüber in Kenntnis setzen.

Befindet sich das zu fällende Baum auf einem geneigten Gelände, soll sich der Bediener der Sägemaschine auf der oberen Seite der Anhöhe befinden, denn ein gefällter Baum danach tendiert, von der Anhöhe nach unten zu fallen/herunterzurutschen.

Vor Beginn der Baumfällung muss man die voraussichtliche Fallrichtung des Baumes bestimmen (Zeichnung E, 1). Es sind dabei solche Faktoren zu berücksichtigen wie die natürliche Neigung des Baumes, die Lage von schwereren Ästen und Zweigen, die Windrichtung u. ä.

Vor Beginn der Baumfällung sind die Fluchtwege einzuplanen und von allen Hindernissen zu räumen (Zeichnung E, 2). Die richtigen Fluchtwege sollen von der Sturzrichtung unter einem Winkel von ca. 135° abführen. Es sind Gefahrenzonen zu vermeiden (Zeichnung E, 3).

Von dem zu fällenden Baum sind Verschmutzungen, Steine, lockere Rinde, Nägel, Drähte, Heftklammern usw. zu entfernen. Die Arbeitszone um den Baum herum ist vom Unterholz zu reinigen.

Baumfällung – Schnittfuge [Fallkerb]

Der erste Schnitt, d.h. die Schnittfuge (Zeichnung F, 2) ist von der Seite auszuführen, auf welche die Fallrichtung des Baumes (Zeichnung F, 1 sowie Zeichnung, E, 1) vorgesehen ist. Er soll 1/3 des Baumdurchmessers tief und senkrecht zu der Fallrichtung sein. Um das Risiko zu minimieren, dass sich die Sägemaschine im Baum festsetzt, muss man zuerst den unteren horizontalen Schnitt und dann den oberen Schnitt unter dem Winkel 45° ausführen. Das ausgeschnittene Holzfragment aus der Schnittfuge entfernen.

Bamfällung – Fallschnitt

Der zweite Schnitt, d.h. der Fallschnitt (Zeichnung F, 3) ist auf der gegenüberliegenden Seite der Baumfallrichtung auszuführen. Es ist ein Abstand von mindestens 50 mm über der unteren Kante der Schnittfuge aufrechtzuerhalten, wobei der Schnitt nach Möglichkeit waagerecht verlaufen soll. Einen nicht vollständig durchschnittenen Abschnitt (Zeichnung F, 4) mit einer Breite von ca. 50 mm lassen. Das nicht durchgeschnittene Restholz (oder der Baumriegel) ist ein im Baum nicht durchgeschnittener Holzstreifen, der es möglich macht, die richtige

Fallrichtung vorzugeben. Er verhindert auch die Umdrehung des Baumes beim Fallen und das Hinfallen des Baumes in eine andere als die voraussichtliche Richtung. Er wird durch die Last des fallenden Baumes zerrissen. Tritt das Risiko auf, dass der Baum beginnt, in eine andere Richtung zu fallen, als es eingeplant war, zurückschlägt und die Sägemaschine in der Fallkerbe festsetzt, muss man sofort die Ausführung des Fallschnittes unterbrechen, Keile (Holz-, Kunststoff- oder Aluminiumkeile), um die Fallkerbe zu erweitern und den Baum in die gewünschte Richtung fallen zu lassen. Sobald sich der Fallschnitt dem Restholz nähert, beginnt der Baum sich zu neigen und zu fallen. Man muss dann die Sägemaschine aus dem Fallkerb entfernen, den Motor ausschalten, die Sägemaschine zur Seite legen und sich über den Evakuierungspfad entfernen. Man muss auf die oberen Zweige und Baumäste, die herunterfallen können, aufpassen. Unter die Füße gucken.

Entästen

Entästen ist die Entfernung der Zweige vom gefällten, auf der Erde liegenden Baum. Beim Entästen sind die unteren dickeren Äste dran zu lassen, damit der Baum auf diese Art und Weise auf der Erde gestützt wird. Mit dem Entästen beginnt man an der Baumbasis und begibt sich in die Richtung der Baumspitze zu. Die Äste sind einzeln zu entfernen, kleine Zweige sind mit einem Schnitt zu entfernen. Gespannte Zweige sind von der Seite der Zugspannung zu entfernen, um die Festsetzung der Sägemaschine zu vermeiden. Beim Scheren von gespannten Zweigen muss man vorsichtig vorgehen, weil sie in eine unvorhergesehene Richtung abspringen und den Bediener schlagen und dabei Verletzungen verursachen können.

Durchsägen des Baumstammes

Das Durchsägen (oder Querschneiden) beruht auf dem Querschneiden des vorerst gefällten und entästeten Baumes zu kleineren Stammstücken, um das gewünschte Sortiment zu bekommen. Beim Durchsägen muss der Bediener fest auf der Erde stehen, seinen Körpergewicht gleichzeitig gleichmäßig auf die beiden Füße verteilen und das Gewicht des Gerätes auf das zu schneidende Stamm übertragen. Sofern es möglich ist, soll der Stamm an der Durchsägestelle angehoben und auf dickere Äste, Trageböcke, Stützen oder natürliche Geländeunebenheiten gestützt sein.

Ist der Stamm an der Durchsägestelle unterstützt, ist der Querschnitt von oben an auszuführen, wobei zu vermeiden ist, dass sich die Führungsschiene und die Sägekette in die Erde vertiefen. In einer solchen Situation soll das Nachschneiden von einem qualifizierten Säger ausgeführt werden.

Ist der Stamm an einem Ende gestützt (Zeichnung G, 3), und das querzuschneidende Endstück locker herunterhängt, ist mit dem Querschneiden von unten an zu beginnen, bis 1/3 des Stammdurchmessers (Zeichnung G, 1) von der Seite der Druckspannungen. Das Nachschneiden ist von oben an (Zeichnung G, 2) von der Seite der Zugspannungen auszuführen. Ist der Stamm von beiden Seiten der Durchsägestelle gestützt (Zeichnung H, 3), ist mit dem Querschneiden von oben an, bis 1/3 des Stammdurchmessers (Zeichnung H, 1) von der Seite der Druckspannungen zu beginnen, das Nachschneiden ist von unten an (Zeichnung H, 2) von der Seite der Zugspannungen auszuführen. Befindet sich der querzuschneidende Stamm auf einer Anhöhe, muss der Bediener auf dem höher gelegenen Teil des Abhangs stehen, um Verletzungen zu vermeiden, denn die abgeschnittenen Stammstücke tendieren dazu, vom Abhang nach unten abzurollen.

In der letzten Phase des vollständigen Durchschneidens „hindurch“ soll der Bediener, um die volle Kontrolle über die Sägemaschine zu behalten, den Druck auf die Sägemaschine auf null reduzieren, damit das Gerät nur durch sein eigenes Gewicht auf den Stamm wirkt. Man darf aber die Finger an den Griffen der Sägemaschine nicht lockern, um die volle Kontrolle über das Gerät zu behalten. Nach dem beendeten Querschneiden ist der Einschalter der Sägemaschine loszulassen (Zeichnung A, 2) und man muss abwarten, bis die Sägekette zum Stehen gekommen ist, bevor man weitere Bewegungen mit dem Gerät ausführt. Beim Übergehen von einem Stamm zu einem anderen muss die Sägemaschine ausgeschaltet sein.

10. Laufende Bedientätigkeiten

Alle Bedientätigkeiten sind beim aus der Steckdose herausgezogenen Stecker auszuführen. Bei den

Bedientätigkeiten der Kettensäge sind immer Schutzhandschuhe zu tragen, um Verletzungen zu vermeiden.

Überprüfen der Spannung der Sägekette

Man muss stets daran denken, dass sich die Sägekette während der Arbeit aufwärmt und ausdehnt. Immer in den Arbeitsunterbrechungen ist die Spannung der Sägekette zu überprüfen und entsprechend in Übereinstimmung mit der Beschreibung im Abschnitt „Vorbereitung zur Arbeit“ zu korrigieren. Nach der beendeten Arbeit ist die Spannung der Sägekette zu vermindern, damit sie sich beim Abkühlen und Zusammenschrumpfen in der Führungsschiene nicht festklemmt.

Überprüfen des Ölstandes und Ölnachfüllen

Der Schmierölstand der Sägekette regelmäßig überprüfen, nicht zulassen, dass die Sägemaschine ohne Schmiermittel arbeitet. Bei jedem Nachfüllen des Öls ist die Spannung der Sägekette zu überprüfen.

Überprüfen des Zustandes der Führungsschiene und der Sägekette

Regelmäßig (jedoch nicht seltener als alle 5 Arbeitsstunden) den Zustand der Sägekette und der Führungsschiene überprüfen. Die Demontage in umgekehrter Reihenfolge durchführen als es für die Montage im Abschnitt „Vorbereitung zur Arbeit“ beschrieben wurde. Die Führungsrillen für die Sägekette und die Ölöffnung in der Führungsschiene (Zeichnung C, 1) sauber machen. Um einen zu übermäßigen Verschleiß der Führungsschiene zu vermeiden, muss sie regelmäßig umgedreht werden (bei einer intensiven Benutzung der Kettensäge jeden Tag, sonst bei jedem Schärfen oder Austauschen der Sägekette), indem der Kettenspanner (Zeichnung B, 17) auf ihre andere Seite umgedreht wird, und die Führungsschiene von oben nach unten umgedreht wird. Den Zustand der Führungsrillen überprüfen: Das Haarlineal an die Seite anlegen. Wenn der durch das Aufhalsen der Kanten der Führungsschienenrillen nach außen verursachte Spalt zu sehen ist, ist die Führungsschiene gegen eine neue auszutauschen oder zwecks Regeneration zum Service zu übergeben. Den Zustand des Zahnrades am Ende der Führungsschiene überprüfen, bei Bedarf ist es mit technischer Vaseline einzuschmieren, indem sie in die Schmieröffnung am Ende der Führungsschiene verabreicht wird (Zeichnung A, 18). Die Sägekette auf Sprünge der Kettenglieder, gelockerte Nieten überprüfen. Keine Kette mit zerplatzten Kettengliedern, gelockerten Nieten oder mit steifen Verbindungen verwenden.

Schärfen der Sägekette

Die Sägekette gilt als verschleißt, wenn die Schneidezähne 4 mm lang sind. Es ist verboten, eine verschließene Sägekette zu benutzen, sie ist unbedingt gegen eine neue auswechseln zu lassen.

Der Sägekette ist eine besondere Aufmerksamkeit zu schenken, denn es ist das Arbeitswerkzeug der Kettensäge. Seine Schärfe wirkt sich auf die Qualität und Schnelligkeit des Schneideprozesses, eine stumpfe Sägekette erschwert wesentlich die Arbeit mit dem Werkzeug, sie verursacht einen schnelleren Verschleiß der Führungsschiene und der Kettensäge.

Das Schärfen der Kettensäge ist ein sehr komplizierter Prozess, ein unerfahrener Kettensägebenutzer soll das Schärfen der Kette einem qualifizierten Service überlassen. Sonst kann passieren, dass die notwendigen Winkel und die Abstände zwischen den Schneidezähnen gegenüber dem Vertiefungsanschlag nicht eingehalten werden und dies kann das Risiko des Rückstoßes erhöhen, was nach sich ein erhöhtes Unfallrisiko, Risiko von ernsten Verletzungen und dem Tod des Benutzers ziehen kann.

Vergasereinstellung

Der Vergaser ist werkseitig eingestellt, muss jedoch möglicherweise aufgrund geänderter Arbeitsbedingungen angepasst werden. Die Vergaserregulierungskappe befindet sich in der Öffnung über dem Handradgriff (auf dem mit einem Großbuchstaben T gekennzeichneten Gehäuse). Um den Vergaser mit gespannter Führung und Kette zu gerullieren, drehen Sie die Schraube mit einem PH-Schraubendreher. Den Motor im Leerlauf starten und einige Minuten warmlaufen lassen. Machen Sie dann einen Probeschnitt, stellen Sie mit der Schraube die beste Schneidkraft ein und wiederholen Sie den Schneidetest.

Reinigen und Ersetzen der Zündkerze

Zum Herausschrauben der Zündkerze sollte die Standardzündkerze verwendet werden. Verwenden Sie zum Reinigen der Zündkerze eine Drahtbürste. Stellen Sie beim Einbau oder Austausch der Zündkerze den Abstand zwischen den Elektroden auf ca. 0,65 mm ein.

Sonstige Bedientätigkeiten

Periodisch den Zustand des Zahnrades, das die Sägekette antreibt, (Zeichnung B, 16) überprüfen, bei Feststellung einer Beschädigung ist das Gerät zum Service zwecks Austausches abzugeben.

Das Gerät ist sauber zu halten, schmutziges Gerät darf nicht aufbewahrt werden. Ohne die auf Wasser basierten Detergens sauber machen, keine aggressiven Lösungsmittel benutzen. Späne entfernen mit Druckluft und dazu die Zahnradabdeckung (Zeichnung A, 13) sowie die Führungsschiene und Sägekette entfernen. Vor dem Unterbringen am Aufbewahrungsplatz die Spannung der Sägekette vermindern, auf die Führungsschiene die Abdeckung aufsetzen.

Außer Reichweite von Kindern, an einem trockenen Ort aufbewahren, der Auswirkung von Witterungseinflüssen (Regen, Schnee, UV-Strahlen) nicht aussetzen.

Die Kettensäge ist nicht mit dem Bio-Schmieröl, aus dem Harze ausscheiden, aufzubewahren, denn dies kann zur Beschädigung der Ölpmpe führen. Die Kettensäge darf nicht mit der eingeschmierten Kette und Führungsschiene aufbewahrt werden, wenn man zum Schmieren der Ketten Pflanzenöl verwendet hat, denn das führt zur Oxidation der Sägekette, zu ihrer Versteifung und Beschädigung der Sägekette und der Führungsschiene.

11. Ersatzteile und Zubehör

Zwecks Einkaufs der Ersatzteile und des Zubehörs muss man sich mit dem Service Dedra Exim in Verbindung setzen. Die Kontaktdaten finden Sie auf der 1. Seite der Bedienungsanleitung. Beim Bestellen der Ersatzteile geben Sie bitte die Nummer der Partie, die sich auf dem Typenschild befindet sowie die Nummer des Teiles aus der Zusammenstellungszeichnung bekannt.

Im Laufe der Garantie werden die Reparaturen nach den in der Garantiekarte angegebenen Bedingungen ausgeführt. Das reklamierte Produkt geben Sie dort zur Reparatur ab, wo Sie es gekauft haben (der Verkäufer ist dazu verpflichtet, das reklamierte Produkt zurückzunehmen), oder übersenden Sie es an den Zentralservice von Dedra Exim. Wir bitten Sie die ausgefüllte Garantiekarte beizufügen. Nach Ablauf der Garantie werden Reparaturen durch den Zentralservice ausgeführt. Beschädigtes Produkt ist an den Service zu übersenden (die Versandkosten gehen zu Lasten des Benutzers).

12. Eigenständiges Beseitigen der Störungen

Vor Beginn der eigenständigen Beseitigung der Störungen muss man das Gerät von der

Stromversorgung trennen.

Problem	Ursache	Lösung
Das Gerät funktioniert nicht	Kein Treibstoff	Überprüfen Sie den Kraftstoffzustand. Ergänzung.
Das Gerät funktioniert nicht	Beschädigter Schalter	Tauschen Sie den Schalter gegen einen neuen aus - übergeben Sie das Gerät zur Wartung
Das Gerät funktioniert nicht	Eine unglückliche Kerze
Das Gerät funktioniert nicht	Die Sicherheitsbremse ist blockiert	Ersetzen Sie die Kerze
Der Motor ist überhitzt	Verstopfte Belüftungsöffnungen	Bremshebel entriegeln (siehe Kapitel "Arbeitsvorbereitung")
Das Gerät bewegt sich nur schwer und stoppt nach einer Weile	Zu starke Kettenspannung	Mit Druckluft blasen
Die Arbeitseffizienz ist sehr gering	Abgenutzte Kette	Kettenspannung prüfen (siehe Kapitel "Arbeitsvorbereitung")
Die Arbeitseffizienz ist sehr gering	Kettenspannung zu niedrig	Übergeben Sie die Kette zum Schärfen oder ersetzen Sie sie durch eine neue
Falsche Schmierung	Kein Öl im Tank	Kettenspannung prüfen (siehe Kapitel "Arbeitsvorbereitung")
Falsche Schmierung	Verstopfte Ölbohrung und Führungsnuten	Überprüfen Sie den Ölstand im Tank und füllen Sie Öl nach
Falsche Schmierung	Beschädigte Ölpumpe	Ölbohrung und Führungsnuten reinigen

13. Lieferumfang des Gerätes

Lieferumfang: Sägemaschine – 1 Stck., Führungsschiene – 1 Stck., Kette – 1 Stck., Abdeckung der Führungsschiene – 1 Stck.

14. Nutzerinformationen über die abgabe von gebrauchten elektro- und elektronik-altgeräten (betrifft Haushalte)

Das auf den Produkten oder in den Begleitunterlagen abgebildete Symbol weist darauf hin, dass defekte elektrische oder elektronische Geräte nicht mit dem Hausmüll entsorgt werden dürfen. Wenn Sie

Bauteile entsorgen, wiederverwenden oder verwerten möchten, bringen

Sie diese bitte zu einer speziellen Sammelstelle, wo sie kostenlos angenommen werden. Informationen über die Standorte von Sammelstellen für Altgeräte finden Sie bei den örtlichen Behörden, z. B. auf deren Websites.

Durch die korrekte Entsorgung des Geräts schonen Sie wertvolle Ressourcen und vermeiden negative Auswirkungen auf die Gesundheit und die Umwelt, die sich aus dem möglichen Vorhandensein von gefährlichen Stoffen, Gemischen und Bestandteilen in dem Gerät ergeben.

Bei unsachgemäßer Entsorgung drohen Strafen nach den jeweiligen örtlichen Vorschriften.

Benutzer in EU-Ländern: Wenn Sie elektrische oder elektronische Geräte entsorgen müssen, wenden Sie sich bitte an die nächstgelegene Verkaufsstelle oder Ihren Lieferanten, der Ihnen weitere Informationen geben kann.

Entsorgung in Ländern außerhalb der Europäischen Union: Dieses Symbol gilt nur für Länder innerhalb der Europäischen Union. Sollten Sie dieses Produkt entsorgen wollen, wenden Sie sich bitte an Ihre örtlichen Behörden oder Ihren Händler, um die richtige Entsorgungsmethode zu erfahren.

Garantiekarte

für

Katalognummer: Lotnummer: ....

(im Weiteren Produkt genannt)

Kaufdatum des Produkts: ......

Stempel des Verkäufers

Datum und Unterschrift des Verkäufers: ....

Erklärung des Benutzers:

Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

Datum und Ort Unterschrift des Käufers

I. Haftung für das Produkt

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8, 05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.
2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.
3. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.
4. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der

Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.

1. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.

II. Garantiezeit

Elemente des Produkts, die mit der Garantie umfasst sind	Dauer des Garantieschutzes
Benzin-Motorkettensäge	24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist
Kette, Schwert, Schwertabdeckung	Elemente, die nicht mit der Garantie umfasst sind.

III. Bedingungen der Inanspruchnahme der Garantie

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumsstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.
2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer.
3. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.
4. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind:
   a. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung;
   b. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen;
   c. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer; d Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden;
   e. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen.
   5 Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:
5. Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden;
6. Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen.
7. Ächtung! Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

IV. Reklamationsverfahren

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.
2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.
3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").
5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt..
7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers.
8. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.
9. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).
10. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte.
    Die sich aus den Vorschriften über die Gewährleistung für Mängel von verkaufen Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt.

SI Vsebina
