DED8713 - Piła DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Piła łańcuchowa benzynowa
Marka	DEDRA
Model	DED8713
Waga	8 kg
Pojemność zbiornika paliwa	0,55 L
Pojemność zbiornika oleju	0,26 L
Długość cięcia	46 cm
Maksymalna prędkość łańcucha	25 m/s
Długość prowadnicy	500 mm / 20 cali
Podziałka łańcucha	3/8 cala
Pojemność skokowa	65 cm³
Moc silnika	2,9 kW
Prędkość biegu jałowego	3000 min⁻¹
Maksymalna prędkość obrotowa	10500 min⁻¹
Poziom ciśnienia akustycznego LPA	105 dB(A)
Poziom mocy akustycznej LWA	112 dB(A)
Poziom drgań (uchwyt)	11,420 m/s²
Niepewność pomiaru drgań	1,5 m/s²
Typ łańcucha	20" 1,6 / 6
Typ prowadnicy	20" 4,5 mm
Tryb pracy	S1 – Praca ciągła
Zakres dostawy	Piła, prowadnica, łańcuch, osłona prowadnicy
Okres gwarancji	24 miesiące (silnik), z wyłączeniem łańcucha/prowadnicy/osłony

Często zadawane pytania - DED8713 DEDRA

Jak prawidłowo napiąć łańcuch piły?

Poluzuj blokadę napinacza łańcucha (rys. A, 14) lekko w lewo. Obróć pokrętło napinacza łańcucha (rys. A, 15) w prawo, aby napiąć łańcuch. Prawidłowo napięty łańcuch nie zwisa na dolnej krawędzi prowadnicy i można go w środku nacisnąć w dół o 3-4 mm. Następnie dokręć blokadę.

Jakiego oleju użyć do smarowania łańcucha?

Używaj wyłącznie specjalnego oleju do pił łańcuchowych (np. Dedra DEGL02). Nie używaj oleju przepracowanego ani innych środków smarnych. Praca bez oleju smarnego może spowodować zerwanie łańcucha i poważne obrażenia.

Jak uruchomić piłę spalinową?

Ustaw dźwignię hamulca w kierunku przedniego uchwytu, przełącznik ustaw na ON, pociągnij ssanie, naciśnij pompkę paliwa 8-10 razy, a następnie energicznie pociągnij za uchwyt rozrusznika. Silnik powinien pracować na biegu jałowym; łańcuch obraca się dopiero po naciśnięciu przepustnicy.

Czym jest odrzut i jak go uniknąć?

Odrzut występuje, gdy końcówka prowadnicy dotknie obrabianego elementu lub łańcuch zaciśnie się. Aby tego uniknąć, trzymaj piłę obiema rękami, nie tnij powyżej wysokości ramion i używaj tylko zalecanych prowadnic i łańcuchów.

Jak sprawdzić smarowanie łańcucha?

Trzymaj piłę z prowadnicą skierowaną w dół pod kątem 45° nad jasną powierzchnią i pozwól jej pracować przez minutę. Jeśli pojawi się wyraźny ślad oleju, smarowanie jest w porządku. W przypadku braku smarowania sprawdź otwór olejowy pod kątem zatkania.

Kiedy należy naostrzyć lub wymienić łańcuch piły?

Łańcuch uważa się za zużyty, gdy zęby tnące mają tylko 4 mm długości. Tępe łańcuchy zwiększają ryzyko odrzutu i obciążenie. Zleć ostrzenie specjaliście lub wymień łańcuch.

Jak czyścić i konserwować prowadnicę?

Regularnie czyść rowki prowadnicy i otwór olejowy sprężonym powietrzem. Przy intensywnym użytkowaniu obracaj prowadnicę codziennie, aby zapewnić równomierne zużycie. Sprawdź rowki pod kątem odkształceń za pomocą linijki.

Co zrobić, gdy silnik nie uruchamia się?

Sprawdź poziom paliwa, odstęp świecy zapłonowej (ok. 0,65 mm) oraz czy hamulec bezpieczeństwa jest odblokowany. W przypadku uszkodzenia przełącznika lub świecy zapłonowej skontaktuj się z serwisem.

Jaki sprzęt ochronny jest zalecany?

Zawsze noś okulary i ochronniki słuchu, spodnie ochronne, buty bezpieczne, kask i rękawice ochronne. Odpowiednia odzież ochronna znacznie zmniejsza ryzyko obrażeń.

Czy mogę używać piły łańcuchowej na drzewach?

Nie, praca na drzewach z piłą łańcuchową jest zabroniona, ponieważ może prowadzić do poważnych wypadków. Używaj piły tylko na twardym, stabilnym podłożu.

INSTRUKCJA OBSŁUGI DED8713 DEDRA

Pilarka spalinowa łańcuchowa

Instrukcja obsługi z kartą gwarancyjną

PL Wosześć prawa zustuzszone. Nimiejszo oprasowanie jest chronione prawem autolskim. Repiowanie lub rozpowszechnianie instrukji obsługi w fragmentation albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


A

1. Zdjęcia i rysunki
2. Szczegółowe przepisy bezpieczeństwa
3. Opis urządzenia
4. Przeznaczenie urządzenia
5. Ograniczenie użycia
6. Dane techniczne
7. Przygotowanie do pracy
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
    i elektronicznych
15. Wykaz części do rysunku złożeniowego
16. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne warunki bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, a wybuchu pożaru, porażenia prądem elektrycznym lub nicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią instrukcji obsługi. Prosimy o zachowanie instrukcji obsługi, instrukcji bezpieczeństwa pracy i deklaracji zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

Podczas pracy należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji bezpieczeństwa pracy.

Instrukcja bezpieczeństwa pracy jest dołączona do urządzenia jako oddzielna broszura i należy ją zachować. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi, instrukcje bezpieczeństwa pracy. Firma Dedra Exim nie odpowiada za wypadki powstałe w wyniku nleprzestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie instrukcje bezpieczeństwa i instrukcje obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami. Zachowaj wszystkie instrukcje, instrukcje bezpieczeństwa i deklarację zgodności dla przyszłych potrzeb.

2. Szczegółowe przepisy bezpieczeństwa

• Nie zbliżaj żadnych części ciała do obracającego się łańcucha. Przed uruchomieniem piłarki upewnij się, że łańcuch nie styka się z ciałami obcym. Nieuwaga podczas pracy może spowodować, że części ubrań lub ciała zostaną wpłądane w łańcuch.

• Zawsze trzymaj pilarkę łańcuchową prawą ręką za tylny uchwyt oraz lewą ręką za przedni uchwyt. Trzymanie pilarki odwrotnie zwiększa ryzyko odniesienia obrażeń i nigdy nie powinno być stosowane.

• Zawsze trzymaj pilarkę łańcuchową wyłącznie za izolowane elementy urządzenia, ponieważ w trakcie pracy może dojść do przecięcia ukrytych przewodów lub przewodu zasilającego. Kontakt z przewodem pod napięciem może doprowadzić do porażenia prądem.

• Zawsze używaj środków ochrony wzroku i słuchu. Zaleca się również używanie środków ochrony głowy, rąk, nóg i stóp. Odpowiednie ubranie ochronne zmniejsza ryzyko odniesienia obrażeń spowodowanych uderzeniem fragmentów obrabianego materiału lub przypadkowym zetknięciem z łańcuchem.
• Nigdy nie pracować pllarką łańcuchową na drzewie. Działanie piły łańcuchowej podczas przebywania na drzewie może spowodować wypadek i obrażenia ciała.
• W czasie pracy należy przyjąć właściwą pozycję, stojąc na bezpiecznym i stabilnym podłożu. Śliskie lub niestabilne podłoża, takie jak drabina, mogą być przyczyną utraty równowagi lub kontroli nad urządzeniem.
• Podczas przecinania elementu, który jest napięty, pod naciskiem lub obciążeniem, należy być przygotowanym na jego gwałtowny odrzut. Element taki po przecięciu może uderzyć w operatora lub urządzenie.
• Zachować szczególną ostrożność przy cięciu gałęzi i młodych drzewek. Cienkie elementy po przecięciu mogą być przechwycone przez łańcuch i uderzyć operatora lub zachwiać jego równowagę.
• Należy stosować się do zaleceń zawartych w instrukcji obsługi dotyczących smarowania, wymiany oraz napinania łańcucha. Nieprawidłowo napięty lub nasmarowany łańcuch może zostać uszkodzony lub spowodować odrzut.
• Należy zadbać, aby uchwyty były czyste, suche i niezabrudzony olejem lub smarem. Śliski lub brudny uchwyt może spowodować utratę kontroli nad urządzeniem.
• Urządzenie służy wyłącznie do cięcia materiałów drewnianych. Zabronione jest używanie urządzenia do prac, do których nie jest przeznaczone, np. nie wolno ciąć elementów wykonanych z tworzywa sztucznego, kamienia lub materiałów budowlanych innych niż drewniane. Używania niezgodne z przeznaczeniem może powodować niebezpieczeństwo.
• Osobom niezaznajomionym z tekstem instrukcji nie wolno posługować się pilarką łańcuchową.
• Użytkownik ponosi całkowite ryzyko innego wykorzystania pilarki, mając świadomość, że może ono być niebezpieczne. Producent nie ponosi odpowiedzialności za szkody wynikłe z niewłaściwego użytkowania pilarki łańcuchowej.
• Przenoszenie pilarki jest możliwe tylko trzymając ją za uchwyt przedni. Inne miejsca mogą nie zapewnić pewnego uchwytu a nawet doprowadzić do zranienia.
• łańcuch tnący powinien być naostrzony i czysty. Odpowiednie utrzymanie ostrych krawędzi tnących łańcucha zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.
• Należy, co jakiś czas sprawdzić prawidłowe działanie hamulca pilarki. Niesprawny hamulec może doprowadzić do nieodłączenia przesuwu łańcucha tnącego w sytuacji zagrożenia.

Przyczyny i zapobieganie odrzutowi.

Do odrzutu może dojść, gdy końcowa część prowadnicy zetknie się z obrabianym elementem lub drewno zakleszczy obracający się łańcuch. W niektórych przypadkach zetknięcie końcowej części prowadnicy z obrabianym elementem może spowodować nagle odrzucenie pilarki ku górze i skierować ją w stronę operatora. Zakleszczenie łańcucha wzdłuż górnej krawędzi również może spowodować odrzucenie pilarki w kierunku operatora. Obie te reakcje mogą

spowodować utratę kontroli nad pilarką i doprowadzić do poważnych obrażeń ciała. Nie należy polegać wyłącznie na zamontowanych na pilarce elementach odpowiedzialnych za bezpieczeństwo. Użytkownik powinien podjąć wszelkie kroki w celu zapewnienia bezpiecznych warunków pracy oraz uniknięcia ryzyka wypadku. Odrzut jest wynikiem niewłaściwego użycia pilarki i/łub pracy w nieodpowiednich warunkach i można tego uniknąć, podejmując poniżej podane środki ostrożności:

• Pilarkę należy trzymać oburącz, opłatając uchwyty wszystkimi palcami, w pozycji pozwalającej przeciwstawić się silę odrzutu. Siła odrzutu może być zniwelowana przez operatora dzięki podjęciu odpowiednich środków. Nie wolno puszczać pilarki podczas pracy.
• Zabronione jest cięcie pilarką powyżej wysokości ramlon. Pomaga to zapobiec przypadkowemu zetknięciu się szczytowej części prowadnicy z obrabanym elementem oraz pozwala na pewniejszą kontrolę nad urządzeniem w nieprzewidzianych sytuacjach.
• Należy korzystać wyłącznie z rekomendowanych prowadnic i łańcuchów. Nieprawidłowo dobrane części mogą doprowadzić do uszkodzenia pilarki lub wypadku podczas pracy.
• Czynności konserwujące, takie jak ostrzenie lub regulacja łańcucha muszą być wykonywane zgodnie z zaleceniami zawartymi w instrukcji obsługi. Zmniejszenie wysokości ogranicznika na łańcuchu może zwiększyć siłę odrzutu.

Zalecenia dotyczące pracy

• Należy zachować szczególną ostrożność pod koniec przecinania, gdyż pilarka nie mając oporu w postaci materiału ciętego opada siłą bezwładności, co może być przyczyną urazów.
• Podczas długotrwałej pracy u operatora może wystąpić zjawisko mrowienia bądź odrętwienia palców i dłoni. Należy wówczas zaprzestać pracy, gdyż odrętwienie zmniejsza precyzję w posługiwaniu się pilarką.
• W czasie pracy pilarka znacznie się nagrzewa, należy być ostrożnym i nie dotykać nieosłoniętymi częściami ciała gorących elementów pilarki.
• Pilarkę może obsługiwać jednocześnie wyłącznie jedna osoba. Wszystkie inne osoby i zwierzęta powinny znajdować się z dala od obszaru działania pilarki łańcuchowej.
• Ze względu na potencjalne zagrożenia praca przenośną pilarką łańcuchową powinna odbywać się w sąsiedztwie osoby, która mogłaby udzielić pierwszej pomocy
• Podczas uruchamiania pilarki łańcuch tnący nie może być oparty o materiał przeznaczony do cięcia.
• Pilarką nie mogą posługiwać się dzieci lub osoby młodociane. Pilarkę można powierzać wyłącznie osobom dorosłym, które wiedzą, jak się nią posługiwać. Udostępniając pilarkę łańcuchową należy udostępniać także niniejszą instrukcję obsługi.
• Jeśli pojawią się objawy zmęczenia, należy natychmiast zaprzestać pracy pilarką łańcuchową.
• Przed rozpoczęciem cięcia zawsze należy odpowiednio ustawić dźwignię hamulca łańcucha (przyciągnąć do siebie). Jest ona jednocześnie osłoną dłoni.
• Przy cięciu tarcicy lub cienkich konarów należy stosować podporę (koziołek). Dotyczy to zwłaszcza niedoświadczonych użytkowników.
• Nie wolno ciąć kilku desek jednocześnie (ułożonych jedna na drugiej), materiału trzymanego przez drugą osobę, czy też przytrzymywanego nogą.
• Długie elementy przecinane powinny być odpowiednio unieruchomione. Należy upewnić się czy materiał przecinany jest unieruchomiony w sposób pewny. Korzystać z zacisków, aby unieruchomić materiał.
• Podczas przecinania na wskroś zawsze należy wykorzystywać zderzak oporowy zebaty jako punkt podparcia. Trzymając pilarkę za uchwyt tylny prowadzić za pomocą uchwytu przedniego.
• W przypadku braku możliwości wykonania cięcia za jednym razem należy wysunąć pilarkę, przystawić zderzak oporowy zębaty i kontynuować cięcie unosząc uchwyt tylny pilarki.
• Przy przecinaniu poziomym należy ustawić się pod kątem najmniej odbiegającym od 90° względem linii cięcia. Przecinanie w poziomie wymaga od operatora pilarki dużej koncentracji.
• W przypadku zakleszczenia się łańcucha podczas przecinania górną częścią łańcucha może wystąpić tzw. odrzut skierowany w kierunku operatora. Z tego powodu tam gdzie to jest możliwe należy dążyć do przecinania dolną częścią łańcucha gdyż wówczas przy zakleszczeniu łańcucha efekt odrzutu zostanie skierowany w kierunku od ciała operatora.
• Należy zachować szczególnie uwagę przy przecinaniu drewna rozłupującego się. Odcięte kawałki drewna mogą być odrzucane w dowolnym kierunku, co naraża operatora na ryzyko uszkodzenia ciała.
• Obcinanie gałęzi drzew powinno być wykonywane przez osoby przeszkolone. Niekontrolowany upadek ściętej gałęzi drzewa grozi ryzykiem uszkodzenia ciała.
• Nie wolno ciąć wierzchołkiem prowadnicy łańcucha.
• Zawsze należy stać obok przewidzianej linii upadku drzewa, które ma być ścięte.
• Gdy drzewo jest powalane istnieje ryzyko łamania się i spadania gałęzi drzewa lub drzew znajdujących się w pobliżu. Należy zachować szczególną ostrożność gdyż istnieje ryzyko uszkodzenia ciała.
• Na terenach pochyłych i zboczach operator powinien stać na wyżej położonej części zbocza względem ścinanego drzewa, nigdy poniżej.
• Uważać na pnie, które mogą staczać się ku operatorowi.
• Pracująca pilarka ma skłonność do obrócenia się, gdy wierzchołek prowadnicy łańcucha dotyka materiału obrabianego. W takim przypadku pilarka w sposób niekontrolowany może przesunąć się w kierunku operatora, co naraża operatora na ryzyko uszkodzenia ciała.
• W czasie odrzutu pilarka zachowuje się w sposób niekontrolowany, następuje poluzowanie łańcucha.
• Łańcuch niewłaściwie naostrzony zwiększa ryzyko wystąpienia odrzutu.
• Nigdy nie wolno jednocześnie przecinać więcej niż jedną gałąż. Podczas odcinania zwrócić uwagę na gałęzie sąsiadujące.
• Podczas przecinania drzewa na wskroś należy uważać na pnie drzew stojących w pobliżu.

Jednakże nawet, jeżeli maszyna użytkowana jest zgodnie z instrukcją obsługi, niemożliwe jest całkowite wyeliminowanie pewnego czynnika ryzyka związanego z konstrukcją i przeznaczeniem pilarki. W szczególności występują następujące ryzyka:

• obrażeń ciała w wyniku kontaktu z nieosłoniętymi elementami tnącymi
• porażenia prądem elektrycznym

- obrażeń ciała w wyniku odrzutu urządzenia

- oparzeń w wyniku kontaktu z rozgrzanymi elementami urządzenia.

3. Opis urządzenia

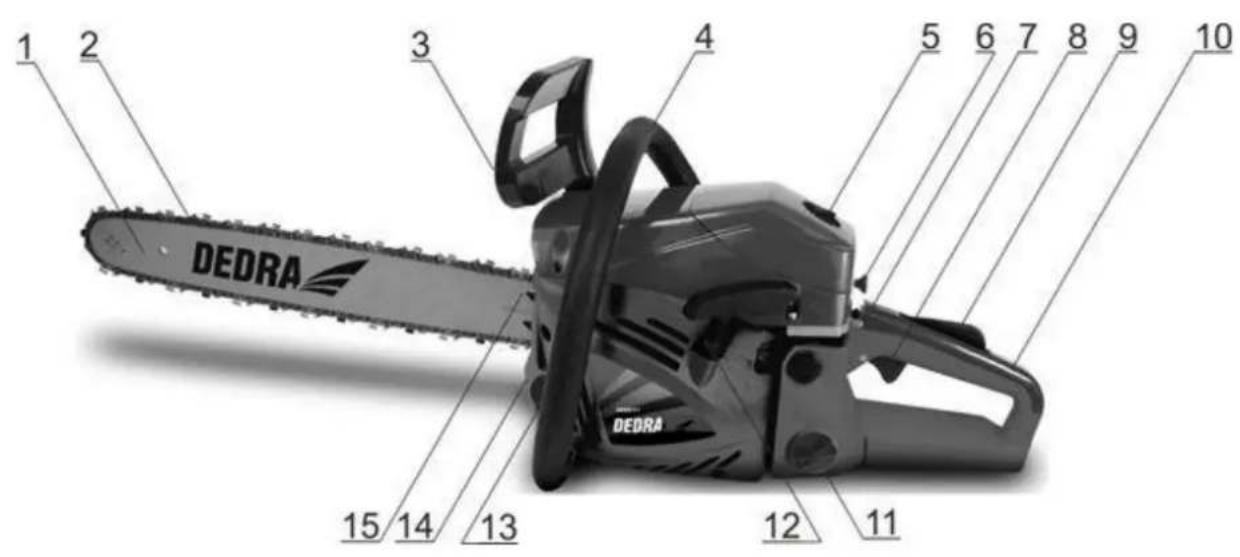

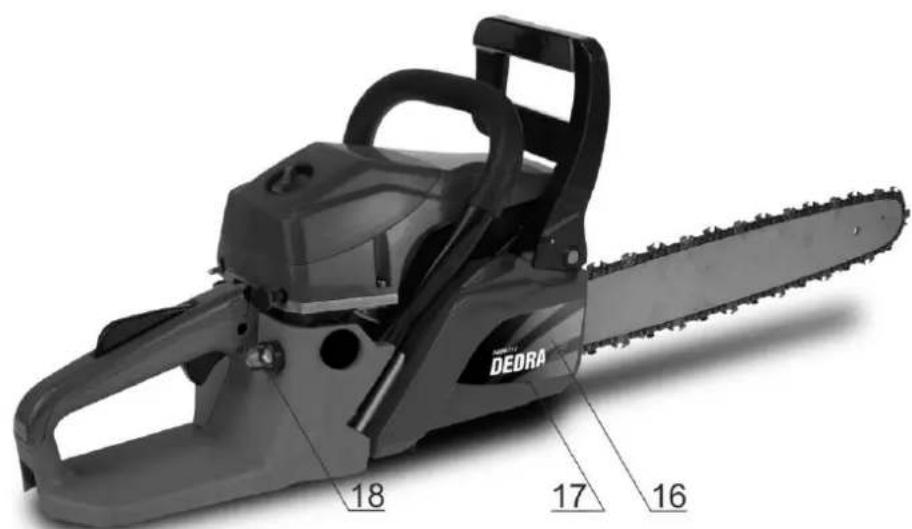

Rys. A i B: 1 – prowadnica, 2 – łańcuch, 3 – dźwignia hamulca/przednia osłona dłoni, 4 – rękojeść przednia, 5 – pokrętło filtra powietrza, 6 – dźwignia ssania, 7 – włącznik, 8 – spust przepustnicy, 9 – blokada spustu przepustnicy, 10 – rękojeść główna, 11 – korek wlewu paliwa, 12 – starter, 13 – korek wlewu oleju, 14 – chwytacz łańcucha, 15 – zderzak oporowy zębaty, 16 – śruby montażowe prowadnicy, 17 – śruba napinacza łańcucha.

4. Przeznaczenie urządzenia

Pilarka służy wyłącznie do piłowania drewna i przedmiotów z drewna. Pilarka nadaje się szczególnie do piłowania drewna opałowego lub do przydomowych prac związanych z cięciem drewna. Sposób postępowania szczegółowo opisano w dalszej części instrukcji.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

5. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami pracy".

Nie wolno ciąć materiałów innych, niż wymienionych w punkcie Przeznaczenie urządzenia.

Ze względu na konieczną znajomość podstawowych zasad bezpieczeństwa pracy pilarką wyznaczone do takich prac osoby powinny być przeszkolone z zakresu użytkowania tych maszyn zgodnie z wymaganiami dotyczącymi użytkowania tych maszyn w zakresie rozpoczynania pracy pilarką, stosowania środków ochrony indywidualnej, uruchamiania pilarki, rodzaju stosowanego paliwa i olejów do pilarki, pracy pilarką łańcuchową podczas przecinania elementów drewnianych. Ze względu na potencjalne zagrożenia praca przenośną pilarką łańcuchową powinna odbywać się w sąsiedztwie osoby, która mogłaby udzielić pierwszej pomocy.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych. Użytkowanie niezgodne z przeznaczenlem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

1. Dane techniczne

Model urządzenia	DED8713
Masa urządzenia [kg]	8
Pojemność zbiornika paliwa [L]	0,55
Pojemność zbiornika oleju [L]	0,26
Długość cięcia [cm]	46
Maksymalna prędkość łańcucha [m/s]	25
Długość prowadnicy [cm / cale]	500 / 20
Podziałka łańcucha [mm / cale]	3/8
Grubość prowadnicy [mm / cale]	4,5 / 1,8
Ilość zębów i podziałka TPI	68 / 3,4
Pojemność silnika [cm3]	65
Moc silnika [kW / KM]	2,9
Prędkość obrotowa wrzeciona [min-1]	3000
Prędkość nominalna max. [min-1]	10500
Rodzaj łańcucha	20" 1,6 / 68
Prowadnica	20" 4,5 mm
Poziom drgań mierzony na rękijeści	11,420
Niepewność pomiaru KD	1,5
Emisja hałasu:
Poziom ciśnienia dźwięku LPA	105
Poziom mocy dźwięku LWA	112
Niepewność pomiarowa KLPA, KLWA	3
Deklarowany poziom Lwa	112

Informacja na temat drgań i hałasu

Wartość łączona drgań a h oraz niepewność pomiaru określono zgodnie z normą EN ISO 11681-1 i podano w tabeli.

Emisja hałasu została określona zgodnie z EN ISO 11681-1, wartości podano powyżej w tabeli.

⚠ UWAGA Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania.

Poziom drgań podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

7. Przygotowanie do pracy

⚠ UWAGA Wszystkie czynności opisane w tym rozdziale należy przeprowadzać przy wyłączonej pilarce.

Włączanie pilarki możliwe jest dopiero, gdy jest ona całkowicie zmontowana, ustawione jest napięcie łańcucha i olej do smarowania łańcucha znajduje się w zbiorniku.

! UWAGA Podczas montowania, regulowania i sprawdzania pilarki łańcuchowej należy zawsze nosić rękawice ochronne, aby uniknąć skaleczeń.

Montaż prowadnicy i łańcucha

Zdjąć osłonę koła zębatego poprzez odkręcenie śrub montażowych prowadnicy (rys. B, 16). Upewnić się, że otwór olejowy w prowadnicy służący do smarowania łańcucha nie jest zaatkany ani zanieczyszczony.

⚠ UWAGA Sprawdzić łańcuch pod kątem uszkodzeń – czy ogniwa nie są pęknięte, czy nity nie są zerwane. Nie wolno montować w pilarce uszkodzonego łańcucha.

Prowadnicę i łańcuch zamontować tak, jak pokazano na rysunku C. W pierwszej kolejności należy założyć łańcuch na koło zębate. Następnie na dwie śruby nałożyć prowadnicę w taki sposób, aby obie śruby znalazły się w owalnym otworze w prowadnicy. Przesunąć prowadnicę w kierunku koła zębate go. Nałożyć łańcuch na prowadnicę tak, aby jego dolna część znalazła się w rowkach prowadnicy. Zwrócić uwagę na prawidłowy kierunek zamontowania łańcucha – ostre krawędzie zębów tnących muszą być skierowane zgodnie z kierunkiem obrotu łańcucha. Upewnić się, że prowadnica jest prawidłowo dociśnięta do korpusu pilarki, a łańcuch jest prawidłowo osadzony w napędowym kole zębatym oraz w rowkach prowadnicy. Założyć osłonę koła zębate go. Wstępnie naciągnąć łańcuch poprzez dokręcenie śrub montażowych. Upewnić się, że osłona przylega do obudowy pilarki wzdłuż wszystkich krawędzi styku, nigdzie nie odstaje ani nie jest napężona.

Napinanie łańcucha pilarki

⚠ UWAGA Łańcuch ulega wydłużaniu podczas używania, należy systematycznie sprawdzać jego napięcie.

W przypadku pierwszego użycia nowego łańcucha, należy pamiętać o tym, że wymaga on pewnego czasu na dotarcie, dlatego też znacznie częściej należy sprawdzać jego napięcie. Szczególnie istotne jest sprawdzanie napięcia nowego łańcucha co około 5-10 minut pracy.

Aby napiąć łańcuch, należy poluzować śruby montażowe (rys. B. 16). Śrubę regulacyjną napinacza łańcucha (rys. B. 17) obracać w prawo, aby mocniej napiąć łańcuch, lub w lewo, aby zmniejszyć jego napięcie. Następnie dokręcić do oporu śruby montażowe. Prawidłowo napięty łańcuch nie zwisa wzdłuż dolnej krawędzi prowadnicy i daje się delikatnym ruchem odsunąć od prowadnicy w środku jej długości na 3-4 mm, przy czym łańcuch nie może wypadać z rowków prowadnicy (rys. D). Po puszczeniu łańcuch wraca na swoje miejsce w rowkach prowadnicy. W razie konieczności dokonać poprawek, powtarzając powyższe czynności.

Napełnianie paliwem zbiornika

Silnik pilarki łancuchowej pracuje na paliwe bezolowiwym, mieszance benzyny i oleju do silników dwusowowych w proporcji 25:1. Aby przygotować mieszankę, należy odmierzyć odpowiednią ilość benzyny i oleju. Do czystego kanistra włać niewielką ilość benzyny, a następnie cały olej i dokładnie wymieszać. Następnie dodać resztę benzyny i mieszać przynajmniej 1 minutę, do dokładnego wymieszania obu składników.

Odkręcić korek zbiornika paliwa (rys. A, 11) i włać przygotowaną mieszankę, napełniając zbiornik do ok. 80%. Zbiornik mieści ok. 0,6 l paliwa.

A UWAGA Nie stosować samej benzyny.

Może to spowodować uszkodzenie silnika i innych części pilarki. Nie stosować oleju do silników czterosuwowych.

Może to spowodować żalanie świecy, zablokowanie wylotu spalin, zatarcie pierścieni tłoka i inne uszkodzenia.

Smarowanie łańcucha

⚠ UWAGA Praca pilarką bez oleju smarującego łańcuch jest zabroniona.

Grozi to pęknięciem łańcucha, co może przyczynić się do poważnych obrażeń lub śmierci operatora.

Jako środków do smarowania łańcucha należy używać tylko olejów przeznaczonych do pilarek łańcuchowych (np. olej Dedra DEGL02). Zabronione jest stosowanie przepalonych olejów silnikowych lub innych, nieprzeznaczonych do tego celu środków smarnych. Dobór odpowiedniego oleju wydłuża żywotność łańcucha i prowadnicy pilarki.

W celu uzupełnienia oleju do smarowania łańcucha, odkręcić korek zbiornika na olej (rys. A, 13) i nalać go do środka. Jednorazowo do zbiornika mieści się 200 ml oleju. Jeśli olej się rozleje na obudowę pilarki, należy wytrzeć do sucha bawełnianą szmatką.

Podczas uzupełniania poziomu oleju należy zwrócić uwagę, aby do zbiornika nie dostały się żadne nieczystości, gdyż może to spowodować nieprawidłowe smarowanie łańcucha lub uszkodzenie elementów pilarki takich jak pompa oleju.

8. Włączanie urządzenia

⚠ UWAGA Przed uruchomieniem urządzenia należy bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

Przed włączeniem urządzenia upewnić się, że operator i urządzenie mają stabilne oparcie na podłożu, lewa dłoń operatora znajduje się na przedniej rękojeści (rys. A, 4), a prawa stopa dociska do podłoża platformę znajdująca się pod tylną rękojeścią (rys. A, 10). Upewnić się, że w pobliżu nie znajdują się inne osoby lub zwierzęta, które mogłyby w niekontrolowany sposób znaleźć się w zasięgu pracy pilarki. Upewnić się, że łańcuch pilarki do niczego nie dotyka w momencie uruchamiania. W celu włączenia urządzenia należy przesunąć dźwignię hamulca (rys. A, 3) w kierunku przedniego uchwytu (rys. A, 4). Ustawić włącznik (rys. A, 7) w pozycji ON. 8

Zamknąć poprzez pociągnięcie cięgna zawór ssania (rys. A, 6). Następnie energicznym ruchem pociągnąć rękiżeć startera (rys. A, 12).. Jeżeli silnik nie uruchomi się, pociągnąć rękiżeć startera ponownie, aż do uruchomienia silnika. Urządzenie będzie działać na bieguja ławówny, tj. łańcuch nie powinien się obracać. łańcuch zacznie obracać się dopiero po wciśnięciu dźwigni przepustnicy (rys. A, 8). Dźwignia przepustnicy jest zabezpieczona przed przypadkowym uruchomieniem, aby zadziałała konieczne jest wciśnięcie przycisku blokady (rys. A, 9). Naciśnięcie przepustnicy (rys. A, 8) nie powoduje zamknięcia ssania, po uruchomieniu należy manualnie przełączyć urządzenie z powrotem na tryb pracy (rys. A, 6).

⚠ UWAGA Jeżeli łańcuch obraca się bez wciśniętej dźwigni przepustnicy, należy bezwzględnie wyłączyć urządzenie, ustalić przyczynę usterki i dopiero po usunięciu usterki kontynuować pracę.

W celu wyłączenia pilarki należy zwolnić dźwignię przepustnicy (rys. A, 8), a następnie ustawić przełącznik (rys. A, 6) w pozycji OFF.

9. Użytkowanie urządzenia

⚠ UWAGA Przed przystąpieniem do pracy pilarką, niezbędne jest wykonanie dodatkowych czynności, takich jak sprawdzenie działania hamulca bezpieczeństwa i hamulca bezwładnościowego oraz smarowanie łańcucha. Zabronione jest użytkowanie niesprawnego urządzenia.

Sprawdzenie działania hamulca bezpieczeństwa

Po włączeniu pilarki obrócić lewą dłoń na przednim uchwycie (rys. A, 4) tak, aby wierzchem dłoni lub nadgarstkiem popchnąć dźwignię hamulca (rys. A, 3) do przodu. Silnik pilarki powinien się natychmiast wyłączyć, a łańcuch zatrzymać.

Sprawdzenie działania hamulca bezwładnościowego

Puścić dźwignię przepustnicypilarki (rys. A, 8) i sprawdzić, czy łańcuch zatrzymuje się i przestaje obracać. Jeśli po zwolnieniu włącznika widoczny jest wyraźny posuw bezwładnościowy łańcucha, praca pilarką jest zabroniona.

Sprawdzenie smarowania łańcucha

Trzymając pilarkę prowadnicą pochyloną w dół pod kątem 45° nad jasną, równą powierzchnią (np. deska) pozwolić urządzeniu pracować przez minutę. Jeśli na powierzchni pojawi się wyrażna linia oleju wyrzucanego przez łańcuch na końcu prowadnicy, oznacza to, że smarowanie łańcucha jest prawidłowe.

W przypadku stwierdzenia nieprawidłowego smarowania, praca urządzeniem jest zabroniona. Należy sprawdzić czy otwór olejowy prowadnicy nie jest zapchany. Sprawdzić prowadnicę (rowek prowadzący łańcuch) pod kątem zanieczyszczeń. Jeśli te czynności nie przyniosą pożądanego efektu, urządzenie należy przekazać do naprawy.

Praca pilarką łańcuchową

⚠ UWAGA Podczas pracy pilarką należy bezwzględnie przestrzegać wszystkich zasad bezpieczeństwa i zaleceń opisanych w warunkach bezpieczeństwa.

Nie wolno ciąć pilarką drewna leżącego bezpośrednio na ziemi, betonie lub innym podłożu. Zetknięcie się łańcucha z ziemią lub innym podłożem może być nie tylko niebezpieczne, ale skraca również żywotność łańcucha i prowadnicy.

Ścinanie drzewa - przygotowanie

Ścinanie drzewa nie może być przeprowadzane w sposób, który stwarza zagrożenie dla osób, mienia oraz linii energetycznych lub telekomunikacyjnych itp. Osoby w otoczeniu operatora powinny znajdować się w odległości co najmniej 2,5 wysokości (długości) ścinanego drzewa. Jeśli zdarzy się, że ścinane drzewo wejdzie w kontakt z linią energetyczną, telekomunikacyjną itp., należy natychmiast powiadomić operatora danej sieci.

Jeśli ścinane drzewo znajduje się na pochyłym terenie, operator pilarki powinien znajdować się po górnej stronie wzniesienia, jako że ścinane drzewo ma tendencję do spadania/zsuwania się w dół zbocza.

Przed przystąpieniem do ścinania drzewa należy określić przewidywany kierunek obalania drzewa (rys. E. 1). Należy wziąć pod uwagę takie czynniki, jak naturalne pochylenie drzewa, położenie cięższych konarów i gałęzi, kierunek wiatru itp. Zaplanować i oczyścić z przeszkód drogi ewakuacyjne (rys. E. 2) przed przystąpieniem do operacji ścinania. Prawidłowe drogi ewakuacyjne powinny odchodzić od kierunku obalania pod kątem około 135°. Unikać stref zagrożenia (rys. E. 3).

Ze ścinanego drzewa usunąć zanieczyszczenia, kamienie, luźną korę, gwoździe, druty, zszywki itp. Strefę operacji wokół drzewa oczyścić z podszytu.

Ścinanie drzewa – rzaz podcinający

Pierwsze nacięcie, czyli rzaz podcinający (rys. F, 2) należy wykonać od strony, w którą przewidziany został kierunek obalania (rys. F, 1 oraz rys. E, 1) do głębokości 1/3 średnicy pnia drzewa, prostopadle do kierunku obalania. Aby zminimalizować ryzyko zakleszczenia się pilarki w drzewie, najpierw wykonać dolne nacięcie poziome, a następnie górne pod kątem 45°. Usunąć wycięty fragment drzewa z rzazu podcinającego.

Ścinanie drzewa – rzaz ścinający

Drugie cięcie, czyli rzaz ścinający (rys. F, 3) należy wykonać od strony przeciwnej do kierunku obalania drzewa. Należy zachować odległość co najmniej 50 mm powyżej dolnej krawędzi rzazu podcinającego, starając się ciąć poziomo. Pozostawić niedopił (rys. F, 4) o szerokości około 50 mm. Niedopił (lub zawiasa) to pas nieprzecię tego drewna w drzewie, umożliwiający nadanie właściwego kierunku obalania, zapobiegający obróceniu się drzewa podczas obalania i jego upadkowi w innym niż przewidziany kierunek. Zostanie on rozerwany podczas obalania siłą ciężaru obalanego drzewa.

Jeśli występuje ryzyko, że drzewo zacznie się obalać w innym niż przewidziany kierunek, odbije i zakleszczy pilarkę w rzaźie ścinającym, należy natychmiast przerwać wykonywanie rzazu ścinającego, użyć klinów (drewnianych, plastikowych lub aluminiowych), aby poszerzyć rzaz ścinający i obalić drzewo w pożadanym kierunku.

Kiedy rzaz ścinający będzie zbliżał się do niedopłu, drzewo zacznie się przechylać i obalać. Należy wtedy usunąć pilarkę z rzazu ścinającego, wyłączyć silnik, odłożyć pilarkę i oddalić się drogą ewakuacyjną. Należy uważać na górne gałęzie i konary drzewa, które mogą spadać. Patrzeć pod nogi.

Okrzesywanie

Okrzesywanie to usuwanie gałęzi ze ściętego, leżącego na ziemi drzewa. Podczas okrzesywania należy pozostawić grubsze dolne gałęzie, aby zapewnić w ten sposób podparcie drzewa na ziemi. Okrzesywanie należy rozpocząć od podstawy ściętego drzewa, kierując się w stronę wierzchołka. Okrzesywać gałęzie pojedynczo, małe gałęzie usuwając jednym cięciem. Gałęzie napręzone okrzesywać od strony naprężeń rozciągających, aby uniknąć zakleszczenia pilarki. Należy zachować ostrożność podczas cięcia gałęzi naprężonych, ponieważ mogą odskoczyć w nieprzewidzianym kierunku i uderzyć operatora, powodując obrażenia.

Przerzynanie drzewa

Przerzynanie (lub przerzynka) polega na poprzecznym przecinaniu ściętego i okrzesanego uprzednio drzewa na krótsze kłody, w celu pozyskania pożadanego sortymentu. Podczas przerzynania operator musi stać na ziemi pewnie, równo rozkładając ciężar ciała na obydwie nogi, przenosząc ciężar urządzenia na przerzynany pień. O ile to możliwe, pien w miejscu przerzynania powinien być uniesiony, podpierając się na grubszych gałęziach, kozłach, podporach lub naturalnych nierównościach terenu.

Jeżeli pień jest podparty w miejscu przerzynania, należy wykonać cięcie przerzynające z góry, unikając zagłębienia się prowadnicy i łańcucha w ziemi. W tej sytuacji końcowe docięcie powinien wykonać wykwalifikowany pilarz.

Jeżeli pień jest podparty z jednego końca (rys. G, 3), a przerzynana końcówka zquisa swobodnie, należy rozpocząć cięcie przerzynające od dołu, do 1/3 średnicy pnia (rys. G, 1) od strony naprężeń ściskających, a następnie końcowe docięcie wykonać od góry (rys. G, 2) od strony naprężeń rozciągających.

Jeżeli pień jest podparty z obydwu stron cięcia przerzynającego (rys. H, 3), należy rozpocząć cięcie przerzynające od góry, do 1/3 średnicy pnia (rys. H, 1) od strony naprężeń ściskających, a następnie końcowe docięcie wykonać od dołu (rys. H, 2) od strony naprężeń rozciągających.

Jeżeli przerzynany pień znajduje się na pochyłym zboczu, operator musi stać na wyższej części zbocza, żeby uniknąć obrażeń, gdyż odcinane klody mają tendencję do staczania się w dół zbocza.

Podczas końcowej fazy przerzynania „na wylot”, w celu zachowania pełnej kontroli nad pilarką, operator powinien ograniczyć do zera nacisk na pilarkę, tak, aby urządzenie działało na przerzynany pień tylko własnym ciężarem. Nie wolno jednak poluźniać palców na uchwytach pilarki, aby zachować pełną kontrolę nad urządzeniem.

Po skończonym cięciu przerzynającym należy zwolnić włącznik pilarki (rys. A, 2) i dać się zatrzymać łańcuchowi, zanim zacznie się dalsze ruchy urządzeniem. Podczas przechodzenia od drzewa do drzewa, pilarka musi być wyłączona.

10. Bieżące czynności obsługowe

⚠ UWAGA Wszystkie czynności obsługowe należy przeprowadzać przy wyjętej z gniazdka wtyczce. Podczas czynności obsługowych pilarki łańcuchowej należy zawsze nosić rękawice ochronne, aby uniknąć skaleczeń.

Sprawdzanie stanu napięcia łańcucha

Należy pamiętać, że łańcuch pilarki podczas pracy rozgrzewa się i rozciąga. Podczas przerw w pracy kontrolować napięcie łańcucha, korygując je odpowiednio, jak opisano to w rozdziale „Przygotowanie do pracy”. Po zakończonej pracy należy zmniejszyć napięcie łańcucha, żeby stygnąc i skracając się, nie zakleszczył się w prowadnicy.

Sprawdzanie i uzupełnianie oleju

Regularnie sprawdzać poziom oleju smarującego łańcuch, nie dopuścić do pracy pilarki bez środka smarnego. Przy każdym uzupełnieniu poziomu oleju sprawdzać napięcie łańcucha.

Sprawdzanie stanu prowadnicy i łańcucha

Okresowo (nie rzadziej niż co 5 godzin pracy) sprawdzać stan łańcucha i prowadnicy. Demontaż prowadzić w odwrotnej kolejności, niż opisano to dla montażu w rozdziale „Przygotowanie do pracy”. Czyścić rowki prowadzące łańcuch i otwór olejowy w prowadnicy (rys. C, 1). Aby uniknąć nadmiernego zużycia prowadnicy, należy ją regularnie obracać (w przypadku intensywnej eksploatacji pilarki codziennie, w innym przypadku przy każdym ostrzeniu lub wymianie łańcucha), przekręcając napinacz łańcucha (rys. B, 17) na jej drugą stronę, a prowadnice obracając z góry na dół. Sprawdzać stan rowków prowadnicy: przyłożyć liniał krawędziowy do boku, jeśli widoczna jest szczelina spowodowana wywinięciem krawędzi rowków prowadnicy na zewnątrz, należy wymienić prowadnicę na nową lub przekazać do serwisu w celu regeneracji. Sprawdzać stan koła zębatego na końcu prowadnicy, w razie potrzeby smarować wazeliną techniczną, podając ją do otworu smarowania końcówki prowadnicy (rys. A, 18). Sprawdzać łańcuch pod kątem pęknięć ogniw, poluzowanych nitów. Nie używać łańcucha, który ma pęknięte ogniwa, poluzowane nity lub którego łączenia są sztywne.

Ostrzenie łańcucha

⚠ UWAGA łańcuch uznaje się za zużyty, jeśli zęby tnące mają długość 4 mm. Niedozwolone jest używanie zużytego łańcucha, należy bezwzględnie go wymienić na nowy.

Łańcuchowi należy poświęcać szczególną uwagę, jako narzędziu roboczemu pilarki. Jego ostrość wpływa na jakość i szybkość procesu cięcia, stępiony łańcuch znacznie utrudnia pracę urządzeniem, przyczynia się do szybszego zużycia prowadnicy i pilarki.

Ostrzenie łańcucha jest skomplikowanym procesem, niedoświadczony użytkownik pilarki powinien powierzyć ostrzenie wykwalifikowanemu serwisowi. W przeciwnym razie może dojść do niezachowania właściwych kątów i odległości zębów tnących względem ogranicznika zagłębienia, co może prowadzić do zwiększenia ryzyka wystąpienia zjawiska odrzutu, a co za tym idzie do wypadku przy pracy, poważnych obrażeń i śmierci operatora.

Regulacja gaźnika

Gażnik ustawiony jest fabrycznie, może jednak wymagać regulacji w związku ze zmianą warunkow pracy. Porkętło regulacji gaźnika znajduje się w otworze powyżej rękiości rozruchu ręcznego (na obudowie oznakowane wielką literą T). W celu gerulacji gaźnika należy, przy założonej prowadnicy i napiętym łańcuchu, przekręcić śrubę za pomocą wkrętaka typu PH. Należy uruchomić silnik na biegu jałowym i pozwolić na rozgrzanie się przez kila minut. Następnie wykonać cięcie testowe, wyregulować śrubą do najlepszej mocy tnącej, powtórzyć próbę cięcia.

Czyszczenie i wymiana świecy zapłonowej

Do odkręcenia świecy zapłonowej należy stosować standardowy klucz do świecie. Do czyszczenia świecy zapłonowej należy stosować szczotkę drucianą. Przy montażu bądź wymianie świecy należy ustawić odległość miedzy elektrodami na ok. 0,65 mm.

Inne czynności obstługowe

Okresowo sprawdzać stan koła zębatego, które napędza łańcuch (rys. B, 16), w przypadku stwierdzenia uszkodzenia, przekazać urządzenie do serwisu w celu wymiany.

Utrzymywać urządzenie w czystości, nie przechowywać zabrudzonego urządzenia. Nie czyścić przy pomocy detergentów na bazie wody, nie używać do czyszczenia agresywnych rozpuszczalników. Wióry usuwać sprężonym powietrzem, zdejmując osłone koła zębatego (rys. A, 13) oraz prowadnicę i łańcuch. Przed przeniesieniem w miejsce przechowywania zmniejszyć napięcie łańcucha, na prowadnicę założyć osłone.

Przechowywać poza zasięgiem dzieci, w suchym miejscu, nie wystawiać na działanie czynników atmosferycznych (deszcz, śnieg, promienie UV).

Nie przechowywać pilarki z bio-olejem smarującym, z którego wytracają się żywice, gdyż może to prowadzić do uszkodzenia pompy oleju. Nie przechowywać pilarki bez oczyszczenia łańcucha i prowadnicy, jeżeli do smarowania był użyty roślinny olej do smarowania łańcuchów, gdyż prowadzi to do utlenienia się łańcucha, jego zesztywnienia i uszkodzenia łańcucha oraz prowadnicy.

11. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), lub przestać do Serwisu centralnego Dedra Exim. Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przestać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

⚠ UWAGA Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Urządzenie nie działa	Brak paliwa	Sprawdzić stan paliwa. Uzupełnić.
Urządzenie nie działa	Uszkodzony włącznik	Wymienić włącznik na nowy – przekazać urządzenie do serwisu
Urządzenie nie działa	Niesprawna świeca	Wymienić świecę
Urządzenie nie działa	Hamulec bezpieczeństwa jest zablokowany	Odblokować dźwignię hamulca (patrz: rozdział „Przygotowanie do pracy”)
Silnik przegrzewa się	Zapchane otwory wentylacyjne	Przedmuchać sprężonym powietrzem
Urządzenie rusza z trudem, przestaje po chwili działać	Zbyt mocne napięcie łańcucha	Skontrolować napięcie łańcucha (patrz: rozdział „Przygotowanie do pracy”)
Efektywność pracy bardzo mała	Zużyty łańcuch	Przekazać łańcuch do ostrzenia lub wymienić na nowy
Efektywność pracy bardzo mała	Zbyt słabe napięcie łańcucha	Skontrolować napięcie łańcucha (patrz: rozdział „Przygotowanie do pracy”)
Nieprawidłowe smarowanie	Brak oleju w zbiorniku	Sprawdzić stan oleju w zbiorniku, uzupełnić
Nieprawidłowe smarowanie	Zapchane otwór olejowy i rowki prowadnicy	Oczyścić otwór olejowy i rowki prowadnicy
Nieprawidłowe smarowanie	Uszkodzona pompa olejowa	Przekazać urządzenie do serwisu

13. Kompletacja urządzenia

Kompletacja: pilarka komplet – 1 szt., śrubokręt – 1 szt. Klucz – 1 szt. Klucz ampulowy – 2 szt. Pilnik – 1 szt. Butelka na mieszanke – 1 szt.

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do

wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, wynikające z możliwości obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską: Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

1. Wykaz części do rysunku złożeniowego (rys. I)

LP	Nazwa części	LP	Nazwa części
1	Wkręt M5x35	68	Obudowa część prawa
2	Wkręt M5 x 14	69	Amortyzator gaźnika
3	Starter	70	Gniazdo gaźnika
4	Rękojeść	71	Dźwignia ssania
5	Mała sprężyna zwojowa	72	Tuleja dźwigni ssania
6	Linka szarpanki	73	Osłona
7	Koło pasowe linki szarpanki	74	Wkręt 5 x 12
8	Duża sprężyna zwojowa	75	Osłona przeciwpyłowa
9	Osłona koła pasowego	76	Przewód olejowy
10	Podkładka 5 x 16 x 1,5	77	Filtr oleju
11	Wkręt 5 x 16	78	Śruba dwustronna
12	Filtr paliwa	79	Zderzak oporowy
13	Przewód paliwowy	80	Wkręt M5*12
14	Korek wlewu paliwa	81	Tuleja zacisku
15	Podkładka korka wlewu paliwa	82	Płytką dociskowa
16	Docisk sprężyny	83	Wrzeciono z walkiem napędowym
17	Wkręt 5 x 14	84	Wałek zębaty
18	Sprężyna amortyzatora	85	Osłona
19	Filtr	86	Osłona
20	Odpowietrznik	87	Sprężyna
21	Tłumik	88	Blok przeustnicy
22	Zbiornik paliwa	90	Sprężyna hamulca
23	Wyłącznik silnika	91	Pompa oleju
24	Kołek 5 x 25	92	Przewód elastyczny
25	Kołek 6 x 28	93	Przekładnia ślimakowa
26	Kołek 2 x 30	94	Trzpień 3 x 8
27	Sprężyna skrętowa	95	Ciegno hamulca
28	Tłumik	96	Uszczelka sprzęgła
29	Wkręt M5 x 16	97	Sprzęgło
30	Przycisk włącznika	98	Łożysko igielkowe
31	Osłona rękojeści	99	Tarcza sprzęgła
32	Sprężyna skrętowa włącznika	100	Zębatka napędowa
33	Popychacz przepustnicy	101	Uszczelka
34	Przycisk przepustnicy	102	Pierścień osadczy 8
35	Osłona turbiny	103	Osłona metalowa
36	Wkręt M5x20	104	Wkręt M5*14
37	Cewka zapłonowa	105	Przegroda
38	Osłona gniazda świecy zapłonowej	106	Osłona plastikowa
39	Wkręt M5*20	107	Nakrętka
40	Tuleja	108	Łańcuch 20" 3/8x 1,6mm
41	Mocowanie	109	Prowadnica 20" 50cm
42	Zakrętka zbiornika oleju	110	Wkręt M5x25
43	Uszczelka korka wlewu oleju	111	Wciągnik łańcucha
44	Wkręt M5x30	112	Wkręt M5 x 50
45	Koło zamachowe	113	Blokada filtra powietrza
46	Wpust czułenkowy 3 x 10	114	Kolanko wlotowe
47	Wkręt M4 x 8	115	Filtr powietrza
48	Uszczelka	116	Osłona filtra powietrza
49	Uszczelka 15*28*5	117	Gaźnik
50	Obudowa część lewa	118	Pierścień miedziany
51	Ssak	119	Uszczelka
52	Przewód ssący	120	Podkładka papierowa
53	Łożysko 6202	121	Rama
54	Zatrzask	123	Wlot
55	Wałek zębaty	124	Uszczelka
56	Uszczelka	125	Wkręt 5 x 8
57	Łożysko igielkowe 11 x 15 x 12,5	126	Osłona
58	Sprężyna trzpienia tłoka	127	Osłona górna
59	Sworzeń tłoka	128	Wkręt 5 x 100
60	Tłok	129	Uszczelka tłumika
61	Pierścień tłoka	130	Tłumik
62	Uszczelka cylindra	131	Nakrętka M5
63	Cylinder	132	Osłona tłumika
64	Świeca zapłonowa	133	Wkręt M5 x 10
65	Wkręt M5 x 22	134	Dźwignia hamulca
66	Klin	135	Rękojeść
67	Uszczelka	136	Osłona rękojeści

Karta gwarancyjna

na

Pilarka łańcuchowa

Nr katalogowy: DED8713 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Spособ naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Pilarka	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Łaćcuch, prowadnica, osłona prowadnicy	Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek: a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwołcznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczeniem. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej

Zgodnie z art. 13 ust. 1 i ust. 2 rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (dalej: „RODO”) informujemy

1. Administratorem Twoich danych osobowych podanych w formularzu jest DEDRA-EXIM sp. z o.o. z siedzibą w Pruszkowie, ul. 3 Maja 8, 05-800 Pruszków (dalej: „Administrator”).
2. Twoje dane będą przetwarzane wyłącznie w celu przeprowadzenia procedury gwarancyjnej urządzenia zgodnie art. 6 ust. 1 lit. b ogólnego rozporządzenie o ochronie danych (dalej: „RODO”) Podanie danych jest dobrowolne, ale konieczne do przeprowadzenia procedury gwarancyjnej.
3. Twoje dane będą przetwarzane przez okres rozpatrywania przeprowadzenia procedury gwarancyjnej oraz w celach archiwizacyjnych w razie konieczności obrony przed ewentualnymi roszczeniami wobec Administratora nie dłużej niż do momentu ich przedawnienia.
4. Twoje dane mogą być ujawniane wyłącznie podmiotom przetwarzającym dane na rzecz administratora na podstawie pisemnej umowy powierzenia przetwarzania danych osobowych świadczącym m.in. ustugi serwisu technicznego, hostingu lub obsługi strony internetowej, obsługi IT, firmie kurierskiej. Dostawcy Administratora zobowiązani są do zapewnienia zabezpieczenia danych i spełnienia wymogów obowiązującego prawa związanego z ochroną danych osobowych i nie mogą wykorzystywać powierzonych danych osobowych do innych celów niż te, które są określone w umowie z Administratorem.
5. Twoje dane nie będą przetwarzane w sposób zautomatyzowany w tym również w formie profilowania oraz nie będą przekazywane do państwa trzeciego/organizacji międzynarodowej.
6. Posiadasz prawo dostępu do treści swoich danych oraz prawo ich sprostowania, usunięcia, ograniczenia przetwarzania, prawo do przenoszenia danych, prawo wniesienia sprzeciwu, w dowolnym momencie.
7. We wszelkich sprawach związanych z przetwarzaniem Twoich danych osobowych przez Administratora możesz skontaktować się pod adresem e-mail: [e-mail];
8. Masz prawo wniesienia skargi do wniesienia skargi do organu właściwego do spraw ochrony danych osobowych;

Obsah
