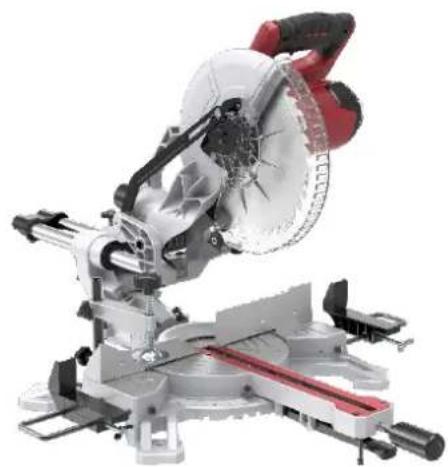

DED7745 - Säge DEDRA - Kostenlose Bedienungsanleitung

Produkttyp	Kapp- und Gehrungssäge
Modell	DED7745
Motor	1-Phasen-Universalmotor, 1800 W
Netzspannung	230 V ~
Netzfrequenz	50 Hz
Leerlaufdrehzahl	5000 min⁻¹
Sägeblattdurchmesser	255 mm
Sägeblattbohrung	30 mm
Zahnanzahl	24 Zähne (im Lieferumfang)
Gewicht	14,3 kg
Schutzklasse	II (doppelt isoliert)
Schalldruckpegel (L_pA)	94,3 dB(A) (K=3 dB)
Schallleistungspegel (L_wA)	107,3 dB(A) (K=3 dB)
Schwenkbereich (horizontal)	-45° / 0° / +45°
Neigungsbereich (vertikal)	90° bis 45° nach links
Max. Schnittbreite (0° x 0°)	305 x 70 mm
Max. Schnittbreite (45° x 0°)	210 x 70 mm
Max. Schnittbreite (0° x 45°)	305 x 35 mm
Max. Schnittbreite (45° x 45°)	210 x 35 mm
Staubabsaugung	Staubsack im Lieferumfang, Anschluss für Industriestaubsauger möglich
Werkstückbefestigung	Schraubzwinge (im Lieferumfang)
Lieferumfang	Gehrungssäge, HM-Sägeblatt (24 Z.), Montageschlüssel, Schraubzwinge, Staubsack, Bedienungsanleitung

Häufig gestellte Fragen - DED7745 DEDRA

Wie wird das Sägeblatt gewechselt?

Ziehen Sie zuerst den Netzstecker. Lösen Sie die Schraube an der festen Schutzhaube, ziehen Sie die bewegliche Schutzhaube hoch. Blockieren Sie die Spindel mit der Spindelarretierung. Lösen Sie die Befestigungsschraube (Linksgewinde) mit dem mitgelieferten Schlüssel, entfernen Sie den Druckring und tauschen Sie das Sägeblatt aus. Achten Sie auf die Drehrichtung (Pfeil).

Wie stelle ich den Gehrungswinkel ein?

Lösen Sie den Feststellknopf für die Gehrung (Abb. J). Schwenken Sie den Arbeitskopf nach links, bis die Anzeige den gewünschten Winkel auf der Gehrungswinkelskala anzeigt. Ziehen Sie den Knopf wieder fest.

Wie wird die Schnitttiefe begrenzt?

Der Einschnitttiefenregelknopf (Abb. A, Pos. 4) begrenzt die Schnitttiefe. Drehen Sie ihn im Uhrzeigersinn, um die Tiefe zu reduzieren, gegen den Uhrzeigersinn, um sie zu vergrößern.

Was tun, wenn der Motor übermäßig warm wird?

Reinigen Sie die Lüftungsschlitze und den Spanabsaugkanal. Entleeren Sie den Staubsack. Verstopfungen können die Kühlung beeinträchtigen.

Kann die Säge auch mit Absaugung verwendet werden?

Ja, schließen Sie den mitgelieferten Staubsack am Staubabsaugstutzen an. Alternativ kann ein Industriestaubsauger angeschlossen werden.

Wie wird der Neigungswinkel des Arbeitstisches eingestellt?

Lösen Sie den Drehknopf für die Arbeitstischdrehung (Abb. I). Ziehen Sie die Stütze nach oben und halten Sie sie. Verstellen Sie den Tisch, bis die Anzeige den gewünschten Winkel auf der Winkelskala anzeigt. Ziehen Sie den Knopf fest.

Welche Sägeblätter sind geeignet?

Verwenden Sie nur vom Hersteller vorgeschriebene HM-Sägeblätter (Hartmetall) mit einem Durchmesser von 255 mm und einer Bohrung von 30 mm. Empfohlen werden z.B. H25540 (40 Zähne) oder H25560 (60 Zähne). Die maximale Drehzahl des Blattes muss über 5000 min⁻¹ liegen.

Wie transportiere ich die Säge sicher?

Verriegeln Sie den Arbeitskopf in der unteren Position mit dem Sperrriegel. Ziehen Sie die Führungsleistensperre fest an. Tragen Sie das Gerät nur am Transporthandgriff am Arbeitskopf.

Was ist bei der Reinigung zu beachten?

Ziehen Sie vor jeder Reinigung den Netzstecker. Reinigen Sie die Sägeblattkammer und den Spanabsaugkanal mit einem trockenen Tuch oder Druckluft. Verwenden Sie keine ätzenden Reinigungsmittel oder Lösungsmittel.

Wie lange beträgt die Garantie?

Die Garantiezeit für die Gehrungssäge beträgt 24 Monate ab Kaufdatum. Die Garantie gilt nur bei bestimmungsgemäßem Gebrauch und Vorlage der ausgefüllten Garantiekarte.

BEDIENUNGSANLEITUNG DED7745 DEDRA

BE Bedienungsanleitung mit Garantiekarte

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungsanleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden. Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.

Kontakt

DE Inhaltsverzeichnis

1. Photos und Abbildungen

2. Gerätebeschreibung

3. Einsatzgebiete
4. Einsatzeinschränkungen
5. Technische Daten
6. Vorbereitungen vor dem Einsatz
7. Netzanschluss
8. Gerät einschalten
9. Gerätegebrauch
10. Gerätebedienung
11. Ersatzteile und Zubehör
12. Störungen selbst beseitigen
13. Gerätekomponenten

14. Garantieurkunde

15. Hinweis für die Benutzer zur Entsorgung von elektrischen und elektronischen Altgerä-ten

Übersetzung der Originalanleitung

Die Konformitätserklärung wurde dieser Anleitung separat beigefügt. Fehlende Konformitätserklärung ist nach Rücksprache bei Dedra Exim Sp. z o.o. einzuholen.

Allgemeine Sicherheitsbestimmungen wurden dieser Anleitung als ein separates Heft beigefügt.

WARNING. Alle mit versehenen Warnungen und alle Hinweise gründlich lesen. Bei Nichtbeachten der folgenden Warnungen und Sicherheitshinweise kann es zum elektrischen Schlag, einem Brand oder ernsthaften Verletzungen kommen. Alle Warnungen und Hinweise für den künftigen Gebrauch aufbewahren.

2. Gerätebeschreibung

Abb. A: 1. Handgriff, 2. Verstellbare Schutzverkleidung, 3. Sägeblatt,

1. Einschnitttiefenregelknopf, 5. Klemmschraube, 6. Gehrungsanzeige,

2. Klemmaissparungen für Werkstück, 8. Anschlagleiste, 9. Einlage,

3. Arbeitstischdrehungsanzeige, 11. Verstellknopf für Arbeitstischdrehung,

4. Winkelanzeige für Arbeitstischdrehung, 13. Gehrungswinkelsperre

5. Führungsleiste, 15. Staubsack, 16. Obere Schutzverkleidung für Sägeblatt Abb. B: 17. Werkstücktransportsperre, 18. Schraubenklemme,

6. Gehrungsanzeige, 20. Stütze, 21. Gelenkbefestigungsschraube,

7. Führungsleistensperre, 23. Befestigung für verstellbare Sägeblattschutzverkleidung

3. Gerätebestimmung

Die Gehrungssäge ist für die Bearbeitung von Holz aller Art, den Holzstoffen (Sperr-, MDF-, Spanplatten) sowie von Kunststoffen bestimmt. Das Gerät ist nur trocken ohne Wasser oder sonstige Kühlfüssigkeiten zu gebrauchen. Mit dem gerät können folgende Bearbeitungsschritte: Längs-, Quer- und Gehrungsschnitt durchgeführt werden. Die Gehrungssäge ist ausschließlich mit entsprechenden Sägeblättern mit Hartmetall-Zinkenauflagen zu gebrauchen. Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten, in Reparaturwerkstätten und bei Amateurarbeiten unter gleichzeitiger Einhaltung der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der Bedienungsanleitung enthalten sind, zu nutzen.

4. Einsatzeinschränkungen

Das Gerät darf nur gemäß den folgenden „Zulässigen Betriebsbedingungen“ betrieben werden".

Gesundheitsschädliche oder die im Absatz „Gerätebestimmung“ nicht genannte Werkstoffe dürfen nicht bearbeitet werden. Eigenhändige Änderungen des Geräteauf-baus, jegliche Umbauten bzw. Bedienungen, die in der Bedienungsanleitung nicht be-schrieben werden, gelten als rechtswidrig und führen zum sofortigen Verlust der Ga-rantieansprüche und der Gültigkeit der Kon-formitätserklärung. Der Gerälegebrauch entgegen der Bestim-mung oder der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprüche.

Zulässige BetriebsbedingungenBetriebsmodus S1Die Maschine darf nur in den zuverlässig gelüfteten Räumlichkeiten eingesetzt wer-den.

1. Technische Daten

Modell	DED7745
Motor	1Ph-Stromwendemotor
Netzspannung [V]	230 ~
Netzfrequenz [Hz]	50
Nennleistung Motor [W]	1800
Leerlaufdrehzahl [obr/min]	5000
Gewicht [kg]	14,3
Kreissäge [mm]	255 x 30 x 24 z x 2,6
Durchmesser der Kreissägeöffnung [mm]	30
Schutzklasse	II
Maximale Abmessungen eines Holzballens:[mm]
0° x 0°	Breite 305 x Höhe 70
45° x 0°	Breite 210 x Höhe 70
0° x 45°	Breite 305 x Höhe 35
45° x 45°	Breite 210 x Höhe 35
Rotationsbereich des Arbeitskopfes (horizontal)	- 45°/ 0°/ +45°
Lärmemission
Schalldruckpegel L_pA [dB(A)]	94,3
Messunsicherheit ( K_pA ) [dB(A)]	3
Schallleistungspegel L_wA [dB(A)]	107,3
Messunsicherheit ( K_wA ) [dB(A)]	3
Schutzgrad	IP 20
Abweichungsbereich des Arbeitskopfes (vertikal)	90 ° bis 45 ° nach links

Information zum Lärmpegel

Die Lärmemission wurde nach EN 62841-1, ermittelt und die Werte sind in der vorgenannten Tabelle aufgeführt.

Der Lärm kann Gehörschäden herbeiführen, deshalb ist ein Gehörschutz bei der Arbeit zu tragen!

Der deklarierte Gesamtwert von Vibrationen / Lärmpegel wird nach einem standardmäßigen Prüfverfahren ermittelt und kann zum gegenseitigen Gerätevergleich verwendet werden. Der genannte Lärmwert kann auch für eine Erstbeurteilung der Lärmexposition verwendet werden Der Lärmwert kann beim Vororteinsatz in Abhängigkeit von der Gebrauchsweise der Werkzeuge, insbesondere von der jeweiligen Werkstückbeschaffenheit, sowie von der erforderlichen Festlegung der Schutzmaßnahmen für den Bediener, von den deklarierten Werte abweichen. Um die Exposition unter den Ist-Einsatzbedingungen genau ermitteln zu können, sind alle Schritte des jeweiligen Prozesses zu berücksichtigen, die auch die Zeiträume umfassen, wenn das Werkzeug ausgeschaltet bzw. eingeschaltet bleibt, aber nicht eingesetzt wird.

6. Vorbereitungen vor dem Einsatz

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Bevor das Gerät in Betrieb genommen wird, sind die dieser Anleitung beigefügten Abbildungen gründlich kennenzulernen und das Gerät auf die Zubehörvollständigkeit zu prüfen. Es ist eine gründliche Kontrolle nach möglichen Schäden erforderlich. Fehlt ein Zubehörteil oder werden Geräteschäden festgestellt, ist der jeweilige Händler zu informieren. Das Gerät darf in diesem Fall nicht gebraucht werden.

Wird das nicht komplette oder nicht funktionsfähige Gerät gebraucht kann es zu einer Gefahr für seinen

Bediener füh-ren.

Gerät vertragen

* Nachprüfen, ob der Arbeitskopf in der unteren seitlichen Lage gesichert ist.
* Nachprüfen, ob die Führungsleistensperre fest angezogen ist.
* Gerät nur am Transporthandgriff am Arbeitskopf gehalten vertragen.

Stationäre Aufstellung

Gerät auf einem ebenen, gut beleuchten Untergrund aufstellen, am Untergrund mit den Befestigungsschrauben befestigen, indem diese in die Montagebohrungen im Gerätefuß gesteckt werden (Abb. C, 1)

Aufstellung auf einem Arbeitstisch

Die Gehrungssäge kann auch an einem Arbeitstisch unter Verwendung der im Gerätefuß vorhandenen Montagebohrungen befestigt werden. Dann werden die entsprechende Bewegungsfreiheit und sichere Gerätefunktion gewährleistet.

Staub absaugen

Mitgelieferten Staub sack vor Inbetriebnahme der Gehrungssäge am Staubabsaugungsstutzen befestigen. Staub sack vom Staubabsaugstutzen entfernen, um ihn zu entleeren. Die Gehrungssäge kann auch alternativ mit ihrem Staubabsaugstutzen an einem Industriestaubsauger angeschlossen werden.

Arbeitskopfarm

Das Arbeitskopfarm ist für den Gerätetransport gesperrt. Sperre lösen, dazu: * Arbeitskopfarm nach unten drücken (Abb. D, 1).

* Sperrriegel des Arbeitskopfes zur Seite ziehen (Abb. D, 2).

* Arbeitskopfarm bei seiner Bewegung in die obere Lage festhalten (Abb. D, 3). Arbeitskopfarm in der unteren Lage sperren, dazu:

* Arbeitskopf drücken, bis er sich ganz unten befindet, und in dieser Lage festhalten.

* Sperrriegel des Arbeitskopfes einführen.

Schraubenklemme montieren

Die Schraubenklemme (Abb. B, 18) wird gebraucht, um das Werkstück zu befestigen. Sie kann an jeder Seite montiert werden.

* Bolzen der Drückvorrichtung in die Bohrung in der Anschlagleiste einführen.

* Schraube festziehen.

* Schraubenklemmenarm in seiner Lage am Werkstück anpassen. * Schraubenklemme mit dem Drehknopf festziehen, um das Werkstück zu blockieren.

* Werkstück auf stabile Befestigung überprüfen.

* Immer darauf besonders achten, dass die Schraubenklemme beim rechtwinkligen Einschnitt immer linksseitig und bei der Gehrung immer rechtsseitig am Arbeitskopf befestigt ist.

Gehrungssäge niemals gebrauchen, wenn das Werkstück nicht sicher eingespannt ist.

Stützen einbauen

* Im Gerätefuß werkseitig eingebaute Schrauben lösen.
* Endstück der Stütze (Abb. L, 1) in die an den beiden Gerätefußseiten vorhandene Bohrungen stecken.
* Endstück der Stütze mit der Schraube sichern.

Stützpunkt einstellen

* Flügelschraube in der Stütze lösen.
* Stützpunkt positionsgerecht einstellen.
* Flügelschraube festziehen.

Neigungswinkel einstellen

* Drehknopf für die Arbeitstischdrehung lösen (Abb. I).
* Stütze unterhalb des Drehknopfes nach oben ziehen und so festhalten.
* Arbeitstisch verstellen, bis die Anzeige entsprechend dem Sollwinkel auf der Winkelskala steht.
* Drehknopf festziehen.

Gehrungswinkel einstellen

* Sperrdrehknopf für die Gehrung lösen (Abb. J).
* Arbeitskopf nach links verstellen, bis die Anzeige entsprechend dem Sollwinkel auf der Gehrungswinkelskala steht.
* Drehknopf festziehen.
Überschreiten die Werkstückabmessungen die maximale Schnittlänge, ist die Sägefunktion mit Sägeblattvorschub zu gebrauchen.

Sägeblattvorschub einstellen

Drehknopf für den Sägeblattvorschub lösen (Abb. F), damit sich der Arbeitskopf ungehindert bewegen kann.

Einschnitttiefe einstellen

Der Drehknopf für die Einschnitttiefe wird gebraucht, um die Einschnitttiefe im Werkstück einzuschränken. Bei Verstellen des Drehknopfes im Uhrzeigersinn wird die Einschnitttiefe reduziert und entgegen dem Uhrzeigersinn hingegen – vergrößert.

7. Netzanschluss

Vor dem Netzanschluss des Gerätes sicherstellen, dass die Versorgungsspannung dem Wert laut dem Typenschild entspricht. Die Elektroinstallation muss gemäß den grundlegenden Anforderungen an Elektroinstallationen hergestellt werden und die Anforderungen an den sicheren Gebrauch erfüllen. Die Parameter des Stromkabel-Mindestquerschnittes sowie des Sicherungsnennwertes hängen von der Geräteleistung ab und werden in der folgenden Tabelle aufgeführt:

Machinenleistung [W]	Min. Drahtschnitt [mm2]	Min. Sicherungsgröße Typ C [A]
1400÷2300	1,5	16

Die Netzinstallation muss von einem Fachelektriker verlegt werden. Bei erforderlichen Verlängerungskabeln darf der Leitungsquerschnitt den erforderlichen Wert nicht unterschreiten (s. Tabelle). Das Elektrokabel ist so zu verlegen, dass es beim Gerätebetrieb nicht durchschnitten wird. Nicht funktionsfähige Verlängerungskabel nicht gebrauchen. Technische Beschaffenheit des Versorgungskabels regelmäßig nachprüfen. Gerät nicht am Versorgungskabel ziehen.

8. Gerät einschalten

Die Tätigkeiten laut Kap. „Vorbereitungen vor dem Einsatz“ unbedingt vornehmen, bevor das Gerät in

wird".

Im Steuerschalter der Gehrungssäge ist die Sperrtaste eingebaut,, damit das Gerät nicht unerwartet in Betrieb genommen werden kann.

Einschalten

* Sperrtaste des Steuerschalters betätigen (Abb. E, 1).
* Steuerschalter betätigen (Abb. E, 2).
Arbeitskopf bei Erreichen der Nenndrehzahl nach unten drücken und Zuschnitt beginnen. Steuerschalter nach Beenden des Zuschnittes loslassen, die Handdruckkraft am Handgriff jedoch nicht reduzieren.

Ausschalten

* Steuerschalter loslassen.
* Auf Stillstand des Sägeblattes warten und erst danach Arbeitskopf heben.

9. Gerätegebrauch

Kein Aufenthalt in der Schnittebene beim

Gerätebetrieb zulässig.

Zusätzliche Stützen aufgrund der

Werkstückabmessungen immer bei Bedarf

verwenden.

Rechtwinkliges Sägen

Rechtwinkliges Sägen heißt anders das Quersägen zu den Werkstoffjahresringen, dabei wird der Drehwinkel des Arbeitstisches auf 0 Grad gestellt.

* Arbeitskopf in die obere Lage verstellen.
* Winkel von 0 Grad auf der Gehrungsskala einstellen.
* Drehknopf für die Arbeitstischdrehung festziehen.
* Werkstück am Arbeitstisch befestigen und mir der Schraubenklemme sichern.

Sägen ohne Sägeblattvorschub

* Arbeitskopf auf der Führungsleiste maximal nach hinten verstellen.
* Arbeitskopf auf der Führungsleiste mit dem Sperrdrehknopf blockieren (Abb. F).

* Gerät einschalten und auf Erreichen der maximalen Drehzahl warten.

* Arbeitskopf senken, bis das Sägeblatt ins Werkstück eingeführt wird.

* Zuschneiden vornehmen.

* Anschließend Gerät ausschalten und auf Stillstand des Sägeblattes warten.

* Arbeitskopf in die Ausgangslage heben.

Überschreiten die Werkstückabmessungen die maximale Schnittlänge, ist die Sägefunktion mit Sägeblattvorschub zu gebrauchen.

Sägen mit Sägeblattvorschub

* Drehknopf für die Führungsleistensperre lösen, damit der Arbeitskopf auf der Führungsleiste ungehindert verstellt werden kann.

* Arbeitskopf auf der Führungsleiste maximal nach vorn verstellen.

* Gerät einschalten und auf Erreichen der maximalen Drehzahl warten.

* Arbeitskopf senken, bis das Sägeblatt ins Werkstück eingeführt wird.

* Arbeitskopf zum Führungsleistenanschlag und durch das Werkstück hindurch verstellen.
* Anschließend Gerät ausschalten und auf Stillstand des Sägeblattes warten.
* Arbeitskopf in die Ausgangslage heben.

Rechtwinkliges Sägen mit Gehrung (0 – 45 Grad)

* Drehknopf für die Arbeitstischdrehung lösen.

* Stütze nach oben ziehen und festhalten.

* Arbeitstisch verstellen, bis die Anzeige entsprechend dem Sollwinkel auf der Winkelskala steht.

* Drehknopf für die Arbeitstischdrehung festziehen.

* Werkstück am Arbeitstisch befestigen und mir der Schraubenklemme sichern.

* Gerät einschalten und auf Erreichen der maximalen Drehzahl warten.

* Arbeitskopf senken, bis das Sägeblatt ins Werkstück eingeführt wird.

* Zuschneiden vornehmen.

* Anschließend Gerät ausschalten und auf Stillstand des Sägeblattes warten.

Rechtwinkliges Sägen mit Arbeitskopfneigung (0 – 45 Grad)

Das Gerät kann auch mit der Sägeblattneigung (0 – 45 Grad) linksseitig zur der Arbeitstischfläche gebraucht werden.

* Drehknopf für die Gehrungssperre lösen.

* Arbeitskopf nach links verstellen, bis die Anzeige entsprechend dem Sollwinkel auf der Gehrungswinkelskala steht.

* Drehknopf für die Gehrungssperre festziehen.

* Werkstück am Arbeitstisch befestigen und mir der Schraubenklemme sichern.

* Gerät einschalten und auf Erreichen der maximalen Drehzahl warten.

* Arbeitskopf senken, bis das Sägeblatt ins Werkstück eingeführt wird.

* Zuschneiden vornehmen.

* Anschließend Gerät ausschalten und auf Stillstand des Sägeblattes warten.

Unterschnitt

* Werkstück am Arbeitstisch befestigen und mit der Schraubenklemme sichem.

* Schnitttiefe mit der Einschnitttiefenvorrichtung einstellen.

* Gewünschte Einschnitttiefe mit dem Drehknopf einstellen.

* Gerät einschalten und auf Erreichen der maximalen Drehzahl warten.

* Arbeitskopf senken, bis das Sägeblatt ins Werkstück eingeführt wird.

* Zuschneiden vornehmen.

* Anschließend Gerät ausschalten und auf Stillstand des Sägeblattes warten. Man kann die Fugen mit der Breite gleich der Schnittfuge oder größer herstellen. Um einen breiteren Unterschnitt herzustellen, mehrere parallele Schnittfugen herstellen und das Material dazwischen entfernen.

10. Gerätebedienung

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen.

Sägeblatt vor jeder Inbetriebnahme des Gerätes auf die Beschaffenheit kontrollieren: Oberfläche auf mögliche Risse prüfen, die auf einen möglichen Sägeblattbruch hindeuten können; Hartmetallzinken auf mögliche Werkstofffehlstellen prüfen. Sägeblattkammer mit einem trockenen Tuch regelmäßig reinigen und Spanauswurfkanal auf Durchgängigkeit prüfen. Lüftungsschlitze regelmäßig mit Druckluft reinigen. Verstellbare Schutzverkleidung des Sägeblattes auf ungehinderte Bewegungen prüfen. Sie muss ungehindert verstellbar sein und selbständig schließen. Staub und Späne mit einem Pinsel oder mit Druckluft entfernen.

Keine ätzenden Tenside oder Lösungsmittel für die Gerätereinigung verwenden, weil sie die

Geräteoberflächen beschädigen können.

Eingesetzten Staubsack nicht überfüllen.

Sägeblatt wechseln

Beim Sägeblattwechsel immer Schutzhandschuhe Tragen, da Verletzungen bei Berührung der

Sägeblattzinken nicht auszuschließen sind.

Nur Sägeblätter gebrauchen, deren maximale Drehzahl die Drehzahlen des nicht belasteten Gerätes

überschreitet.

Beim Einbau darauf achten, dass Drehrichtung des Sägeblattes (siehe Pfell auf dem Sägeblatt) mit dem der Schutzverkleidung des Gerätes übereinstimmt.

Richtungspfeil auf

Nur vom Hersteller vorgeschriebene Sägeblätter gebrauchen.

Sperrtaste der Gerätespindel niemals während des Gerätebetriebes betätigen.

Sägeblatt wechseln:

1. Schraube in der fest eingebauten Sägeblatt-Schutzverkleidung lösen.

2. Verstellbare Schutzverkleidung nach oben ziehen.

3. Gerätespindel mit der Sperrtaste blockieren (Abb. K).

4. Befestigungsschraube mithilfe des mitgelieferten Schlüssels lösen – sie ist linksgängig.

5. Druckring entfernen.

6. Sägeblatt wechseln

Neues Sägeblatt sinngemäß in umgekehrter Reihenfolge einbauen.

Kohlebürsten wechseln

Kohlebürsten auf Beschaffenheit prüfen und wechseln, wenn ihre Länge 5 mm unterschreitet.

1. Zwei Befestigungsschrauben des Deckels am Gerätegehäuse lösen.

2. Verschlissene Kohlebürsten entfernen.

3. Vorhandenen Kohlestaub mit Druckluft entfernen.

4. Neue Kohlebürsten einbauen – sie müssen sich in ihren Halterungen frei bewegen können.

5. Deckel am Gehäuse befestigen.

11. Ersatzteile und Zubehör

Vorgeschriebene Sägeblätter

Holzsägeblätter mit einer größeren Zinkenanzahl können eingesetzt werden. In diesem Fall ist der Gerälevorschub entsprechend zu reduzieren.

Anpassung der Zahnanzahl der Kreissäge an das geschnittene Material:

10-24 - Dickes Holz (hart oder weich), Spanholzplatte. Längsschneiden (entlang der Holzfasern)

18-40 – Dünnes Holz, Spanholzplatte mit laminierter Bedeckung oder ohne Bedeckung, Holzbedeckung. Präzises, schnelles Schneiden, entlang der Holzfasern oder quer zu den Holzfasern.

30-80 – Für Bedeckungen und zur Vollendung der Platte, Tafeln aus einfachem oder wertvollem Holz (1- oder 2-seitig), dünne Platten, Plastik, Plexiglas. Sehr präzises Schneiden, Schneidoberfläche ohne Herausbrechungen.

80-120 – Hartes Holz, Kunststoffplatten. Sehr präzises Schneiden.

Von DEDRA werden HM-Zinken-Sägeblätter mit folgenden Artikel-Nummern vorgeschrieben:

H25540 – Außen-∅ 255 mm, Bohrungs-∅ 30 mm, Zinkenanzahl: 40 H25560 – Außen-∅ 255 mm, Bohrungs-∅ 30 mm, Zinkenanzahl: 60

W Bei erforderlichem Ersatzteil- oder Zubehörkauf ist Kontakt mit dem Service der Fa. Dedra Exim aufzunehmen – siehe Kontaktangaben auf S. 1 dieser Anleitung. In der Ersatzteilbestellung ist die auf dem Typenschild angegebene Chargen-Nr. und die Teilenummer gemäß der Übersichtszeichnung anzugeben. Die Reparaturen während der Garantiedauer werden gemäß der Garantieurkunde durch-geführt. Das reklamierte Produkt ist zur Re-paratur in der jeweiligen Verkaufsstelle abzu-liefern (der Gerätehändler ist verpflichtet, das reklamierte Produkt in Empfang zu nehmen), an die nächstgelegene Reparaturwerkstatt (Liste der Reparaturwerkslätten siehe: www.dedra.pl) oder an den Zentralservice der Fa. Dedra Exim zu schicken. Die ausgefüllte Garantieurkunde ist mitzugeben. Nach Ab-lauf der Garantiedauer werden die Reparatu-ren durch den Zentralservice der Fa. Dedra Exim durchgeführt. Das beschädigte Produkt ist beim Service abzuliefern, die Sendungs-kosten werden vom Betreiber getragen.).

12. Störungen selbst beseitigen

Zuerst Stecker des Gerätes ziehen, erst dann Störungen selbst beseitigen

Problem	Ursache	Abhilfe
Gerät geht nicht in Betrieb	Stromkabel nicht richtig angeschlossen	Stromkabelstecker richtig anschließen oder Stromkabel auf Schäden kontrollieren
	Stromkabel beschädigt	Bei der Vertragswerkstatt abliefern
	Stromausfall	Netzspannung bzw. Sicherung auf Ansprechen prüfen
	Kohlebürsten verschlissen	Kohlebürsten wechseln
	Steuerschalter beschädigt	Bei der Vertragswerkstatt abliefern
Motor wird übermäßig warm	Lüftungsschlitze verstopft	Lüftungsschlitze reinigen
Motor wird übermäßig warm	Sägeblattkammer mit Spänen aufgrund fehlender Durchgängigkeit des Spanabsaugkan als verstopft	Spanabsaugkanal reinigen Staubsack entleeren
Gerät bleibt stehen	Motorlager festgefressen	Bei der Vertragswerkstatt abliefern
Nach einer längeren Gebrauchsdauer sinkt die Geräteleistung, bei der Bearbeitung ist der Geruch an verbranntem Holz wahrnehmbar	Sägeblatt stumpf geworden	Sägeblatt wechseln

13. Gerätekomponenten

1. Gehrungssäge – 1 Stck., 2. Holzsägeblatt – 1 Stck., 3. Montageschlüssel für Sägeblatt – 1 Stck., 4. Befestigungsklammer für Werkstücke – 1 Stck., 5. Staubsack – 1 Stck.

14. Nutzerinformationen über die abgabe von gebrauchten elektro- und elektronik-altgeräten

(betrifft Haushalte)

Das hier abgebildete Symbol auf Produkten oder auf der beigefügten

Dokumentation informiert, dass man gebrauchte Elektro- und

Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und

Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde.

Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden

Lokalvorschriften bestraft.

Nutzer in den EU-Ländern

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Das Entsorgen von Abfällen in Ländern außerhalb der EU

Dieses Symbol betrifft nur EU-Länder.

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Garantiekarte

für

Gehrungssäge

Katalognummer: DED7745 Lotnummer: ....

(im Weiteren Produkt genannt)

Kaufdatum des Produkts: ......

Stempel des Verkäufers

Datum und Unterschrift des Verkäufers: ....

Erklärung des Benutzers:

Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

Datum und Ort Unterschrift des Käufers

I. Haftung für das Produkt

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8, 05-800 Pruszków, Reg.-No KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.

2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.

3. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.

4. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.

5. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.

II. Garantiezeit

Elemente des Produkts, die mit der Garantie umfasst sind	Dauer des Garantieschutzes
Gehrungssäge	24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist

III. Bedingungen der Inanspruchnahme der Garantie

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.

2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer.

3. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

4. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind:

a. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung;

b. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen;

c. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer;

d Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden;

e. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen.

5 Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:

- Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden;

- Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen.

1. Achtung! Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

IV. Reklamationsverfahren

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.

2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.

3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").

5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt..

7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers.

8. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.

9. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).

10. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte.

Die sich aus den Vorschriften über die Gewährleistung für Mängel von verkaufen Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt

Dedra Exim Sp. z o.o.
ul. 3 Maja 8, 05-800 Pruszków
Tel. [phone], fax [phone]
www.dedra.pl, [e-mail]
Adnotacje o dokonanych naprawach / Záznamy o provedených opravách / Záznamy o vykonaných opravách / Pastabos apie atliktą remontą / Piezīmes par veikto remontu / Feljegyzések az elvégzett javításokról / Menṭiuni cu privire la reparaṭiile efectuate / Vermerke über ausgeführte reparaturen

Data zgłoszenia do naprawy / Datum nahlášení k opravě / Dátum odovzdania do opravy / Atidavimo remontui data / Produkta nodošanas remontă datums / A javításra történő bejelentés dátuma / Data predării la reparație / Datum der Anmeldung zur Reparatur	Data wykonania naprawy / Datum provedení opravy / Dátum wykonania opravy / Remonto data / Remonta datums / A javítás dátuma / Data efectuării reparației / Datum der Ausführung der Reparatur	Zakres naprawy, opis czynności naprawczych / Rozsah opravy, popis úkonů / Rozsah opravy, opis wykonanych opravných činností / Remonto apimtlis, remonto darbų aprašymas / Remonta apjoms, remontdarbu apraksts / A javítás tartalma, a javítási műveletek leírása / Domeniul de reparație, descrierea operațiilor de reparație / Umfang der Reparatur , Beschreibung der Tätigkeiten	Podpis wykonującego naprawę / Podpis opraváře / Podpis osoby vykonávajúcej opravu / Remonta atliekančio asmens parašas / Remonta veicēja parakst s / A javílást végző aláírása / Semnátura persoanei care a efectuat reparația / Unterschrift der die Reparatur ausführenden Person
