LEGEND 960 MAX - SSD-Laufwerk ADATA - Kostenlose Bedienungsanleitung

Produkttyp	Internes Solid-State-Laufwerk (SSD)
Formfaktor	M.2 2280
Schnittstelle	PCIe Gen4 x4, NVMe 2.0
Kapazität	1 TB / 2 TB / 4 TB (je nach Variante)
Abmessungen (L x B x H)	22 x 80 x 2,3 mm
Gewicht	ca. 7-8 g
Sequenzielle Lesegeschwindigkeit	Bis zu 7400 MB/s
Sequenzielle Schreibgeschwindigkeit	Bis zu 6800 MB/s
Zufällige Lese-IOPS	Bis zu 1.000K
Zufällige Schreib-IOPS	Bis zu 1.000K
Stromverbrauch (aktiv)	6,5 W (typisch)
Stromverbrauch (Leerlauf)	0,1 W (typisch)
Betriebstemperatur	0°C bis 70°C
Lagertemperatur	-40°C bis 85°C
Stoßfestigkeit	1500 G / 0,5 ms
MTBF	2.000.000 Stunden
Geschriebene Terabytes (TBW)	740 TBW (für 1 TB Modell)
Garantie	5 Jahre eingeschränkt
Hauptmerkmale	PCIe Gen4-Schnittstelle, ultraschnelle Geschwindigkeiten, effizientes Wärmemanagement, SLC-Caching, LDPC-ECC
Wartung und Reinigung	Keine Benutzerwartung erforderlich; bei Bedarf vorsichtig mit einem trockenen Tuch reinigen. Flüssigkeiten vermeiden.
Sicherheit und Zertifizierungen	CE, FCC, RoHS
Ersatzteile und Reparierbarkeit	SSD ist nicht reparierbar; Ersatz unter Garantie. Keine vom Benutzer wartbaren Teile.
Allgemeine Informationen	Für Desktop- und Laptop-PCs mit M.2-Steckplatz, der NVMe unterstützt. Kühlkörper in einigen Varianten enthalten.

Häufig gestellte Fragen - LEGEND 960 MAX ADATA

Welcher Formfaktor hat die ADATA LEGEND 960 MAX?

Die ADATA LEGEND 960 MAX SSD verwendet den M.2 2280 Formfaktor, der 22 mm breit und 80 mm lang ist und für die meisten modernen Laptops und Desktops mit einem M.2-Steckplatz geeignet ist.

Ist die LEGEND 960 MAX mit PCIe Gen3-Mainboards kompatibel?

Ja, sie ist abwärtskompatibel mit PCIe Gen3. Allerdings läuft sie dann mit Gen3-Geschwindigkeiten (ca. 3500 MB/s) und erreicht nicht die maximale Gen4-Leistung.

Was sind die maximalen sequenziellen Lese- und Schreibgeschwindigkeiten?

Die LEGEND 960 MAX erreicht sequenzielle Lesegeschwindigkeiten von bis zu 7400 MB/s und sequenzielle Schreibgeschwindigkeiten von bis zu 6800 MB/s, abhängig von der Kapazität und Systemkonfiguration.

Wird die SSD mit einem Kühlkörper geliefert?

Einige Varianten der LEGEND 960 MAX enthalten einen dünnen Graphen- oder Aluminium-Kühlkörper zur Verbesserung der Wärmeableitung. Überprüfen Sie die Verpackung für Details.

Wie lange ist die Garantiezeit?

ADATA bietet eine 5-jährige eingeschränkte Garantie für die LEGEND 960 MAX, vorbehaltlich der Bedingungen einschließlich der TBW-Endurance-Grenzen.

Kann ich die LEGEND 960 MAX in einer PS5 installieren?

Ja, die SSD ist mit der PlayStation 5 zur Speichererweiterung kompatibel, sofern sie einen Kühlkörper hat. Stellen Sie sicher, dass das Laufwerk die Geschwindigkeitsanforderungen der PS5 (Gen4) erfüllt.

Wie hoch ist die TBW (Total Bytes Written)-Ausdauer?

Der TBW für das 1TB-Modell beträgt 740 TBW, für 2TB 1480 TBW und für 4TB 2960 TBW, was auf eine hohe Haltbarkeit hinweist.

Unterstützt es Hardware-Verschlüsselung?

Die LEGEND 960 MAX unterstützt AES 256-Bit-Verschlüsselung, aber TCG Opal und eDrive-Unterstützung können variieren. Überprüfen Sie das Handbuch für spezifische Funktionen.

Wie aktualisiere ich die Firmware?

Firmware-Updates können mit der SSD ToolBox-Software von ADATA durchgeführt werden, die auf der offiziellen Website zum Download verfügbar ist. Sichern Sie immer Ihre Daten vor dem Update.

Wie hoch ist der Stromverbrauch dieser SSD?

Der typische aktive Stromverbrauch liegt bei etwa 6,5 W, während der Verbrauch im Leerlauf mit 0,1 W sehr gering ist, was sie energieeffizient macht.

BEDIENUNGSANLEITUNG LEGEND 960 MAX ADATA

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

4.NETZSCHALTERAUSSCHALTEN UNDNETZKABELTRENNEN

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine KomponentenSchadennehmenkönnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weiterelnformationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, umsicherzustellen, dassierichtigplatziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könnte das Produkt beschädigt werden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3.IHRENPCABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. WeitereInformationenfindenSiein derBedienungsanleitung IhresPCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

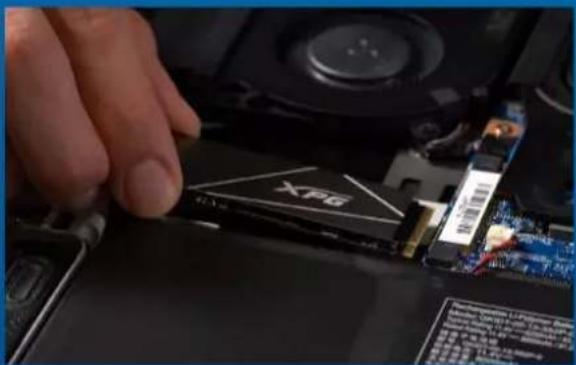

EntfernenSiemitIhremkleinenKreuzschraubendreher die SchraubenamMotherboard.RichtenSiedie Kerbe in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend,umsicherzustellen,dasssierichtig platziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könntedasProduktbeschädigtwerden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

• ADATA M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

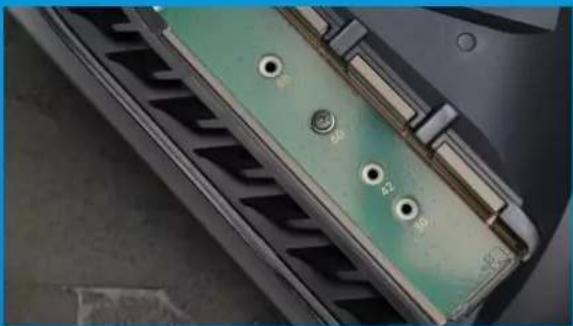

1. NUN SOLLTEN SIE DEN GRÜ NEN ERWEITERUNGSSTECKPLATZ SEHEN.

1. ENTFERNEN SIE DIE EINZELNE SCHRAUBE UND DEN SCHEIBENFÖ RMIGEN ABSTANDHALTER DARUNTER.

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

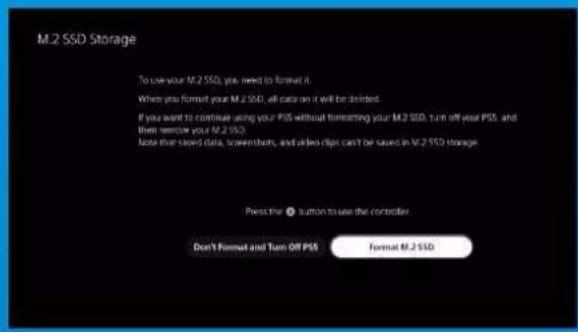

1. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

1. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.

PLAYSTATION5に

M.2 SSDを取り付ける方法
