LEGEND 960 MAX - Disco SSD ADATA - Manual de utilização gratuito

Tipo de Produto	Unidade de Estado Sólido Interna (SSD)
Fator de Forma	M.2 2280
Interface	PCIe Gen4 x4, NVMe 2.0
Capacidade	1 TB / 2 TB / 4 TB (dependendo da variante)
Dimensões (C x L x A)	22 x 80 x 2,3 mm
Peso	Aprox. 7-8 g
Velocidade de Leitura Sequencial	Até 7400 MB/s
Velocidade de Escrita Sequencial	Até 6800 MB/s
IOPS de Leitura Aleatória	Até 1.000K
IOPS de Escrita Aleatória	Até 1.000K
Consumo de Energia (Ativo)	6,5 W (típico)
Consumo de Energia (Em Repouso)	0,1 W (típico)
Temperatura de Operação	0°C a 70°C
Temperatura de Armazenamento	-40°C a 85°C
Resistência a Choques	1500 G / 0,5 ms
MTBF	2.000.000 horas
Terabytes Escritos (TBW)	740 TBW (para modelo de 1 TB)
Garantia	5 anos limitada
Principais Características	Interface PCIe Gen4, velocidades ultra-rápidas, gerenciamento térmico eficiente, cache SLC, ECC LDPC
Manutenção e Limpeza	Nenhuma manutenção pelo usuário necessária; limpe suavemente com um pano seco se necessário. Evite líquidos.
Segurança e Certificações	CE, FCC, RoHS
Peças de Reposição e Reparabilidade	O SSD não é reparável; substituição sob garantia. Nenhuma peça reparável pelo usuário.
Informações Gerais	Para PCs desktop e laptop com slot M.2 compatível com NVMe. Dissipador de calor incluído em algumas variantes.

Perguntas frequentes - LEGEND 960 MAX ADATA

Qual é o fator de forma do ADATA LEGEND 960 MAX?

O SSD ADATA LEGEND 960 MAX usa o fator de forma M.2 2280, que tem 22 mm de largura e 80 mm de comprimento, adequado para a maioria dos laptops e desktops modernos com um slot M.2.

O LEGEND 960 MAX é compatível com placas-mãe PCIe Gen3?

Sim, é retrocompatível com PCIe Gen3. No entanto, funcionará em velocidades Gen3 (cerca de 3500 MB/s) e não atingirá seu desempenho máximo Gen4.

Quais são as velocidades máximas de leitura e escrita sequencial?

O LEGEND 960 MAX pode atingir velocidades de leitura sequencial de até 7400 MB/s e velocidades de escrita sequencial de até 6800 MB/s, dependendo da capacidade e configuração do sistema.

O SSD vem com dissipador de calor?

Algumas variantes do LEGEND 960 MAX incluem um dissipador de calor fino de grafeno ou alumínio para melhorar a dissipação térmica. Verifique a embalagem do produto para obter detalhes.

Qual é o período de garantia?

A ADATA oferece uma garantia limitada de 5 anos para o LEGEND 960 MAX, sujeita aos termos e condições incluindo limites de resistência TBW.

Posso instalar o LEGEND 960 MAX em um PS5?

Sim, o SSD é compatível com o PlayStation 5 para armazenamento expandido, desde que tenha dissipador de calor. Certifique-se de que a unidade atende aos requisitos de velocidade do PS5 (Gen4).

Qual é a resistência TBW (Total de Bytes Escritos)?

O TBW para o modelo de 1TB é 740 TBW, para 2TB é 1480 TBW e para 4TB é 2960 TBW, indicando alta durabilidade.

Ele suporta criptografia de hardware?

O LEGEND 960 MAX suporta criptografia AES de 256 bits, mas o suporte a TCG Opal e eDrive pode variar. Consulte o manual para recursos específicos.

Como atualizar o firmware?

As atualizações de firmware podem ser realizadas usando o software SSD ToolBox da ADATA, disponível para download no site oficial. Sempre faça backup dos dados antes de atualizar.

Qual é o consumo de energia deste SSD?

O consumo de energia ativo típico é de cerca de 6,5 W, enquanto o consumo em repouso é muito baixo, 0,1 W, tornando-o energeticamente eficiente.

MANUAL DE UTILIZADOR LEGEND 960 MAX ADATA

PC, chaves de fenda Phillips e SSD ADATA M.2 *Use uma chave de fenda Phillips padrão (3,5mm) para desmontar o gabinete; e uma chave de fenda Phillips menor para instalar a unidade de estado sólido M.2, pois ela usa parafusos com um diâmetro de 1,85-1,98mm

Certifique-se de fazer backup dos dados importantes em seu PC para um dispositivo externo, como um HDD externo, antes de iniciar a instalação.

Após fazer o backup dos dados, desligue o PC para evitar a perda de dados ou danos a outros componentes durante a instalação.

4. DESLIGUEOBOTÃOLIGA/DESLIGA EDESCONECTEOCABODE ALIMENTAÇÃO

Esta ação é necessária para descarregar a energia residual que pode danificar seu PC e seus componentes.

*A localização do botão liga/desliga pode variar de acordo com o PC, consulte o manual do usuário.

INSTALAÇÃO

Use a chave de fenda Philips padrão para remover os parafusos e, em seguida, remova o gabinete do PC

Localize o slot M.2 PCIe, certifique-se de que o SSD se encaixe e confirme se há parafusos presentes.

*A localização dos slots pode variar de acordo com o PC. Consulte o manual do usuário do seu PC para obter mais informações.

**De modo geral, os parafusos que prendem o SSD no lugar são instalados na placa-mãe quando o PC sai da fábrica.

Use sua pequena chave de fenda Phillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final para garantir que esteja firmemente no lugar.

* O slot tem um design à prova de falhas. Insira o SSD na direção correspondente aos pinos na unidade de estado sólido e no slot. Não o insira com força para evitar danos ao produto.

Use sua pequena chave de fenda Phillips para prender o SSD no lugar.

5.MONTEOGABINETENOVAMENTE

* Não aperte demais os parafusos, pois isso pode danificar os parafusos e a placa traseira

Usesua pequenachavede fendaPhillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final paragarantir queesteja firmementeno lugar.

PC, chaves de fenda Phillips e SSD ADATA M.2 *Use uma chave de fenda Phillips padrão (3,5mm) para desmontar a case; e uma chave de fenda Phillips menor para instalar a unidade de estado sólido M.2, pois ela usa parafusos com um diâmetro de 1,85-1,98mm.

2.FAÇA BACKUPDESEUSDADOS

Certifique-se de fazer backup dos dados importantes em seu PC para um dispositivo externo, como um HDD externo, antes de iniciar a instalação.

3. DESLIGUESEUPC

Após fazer o backup dos dados, desligue o PC para evitar a perda de dados ou danos a outros componentes durante a instalação.

4. DESCONECTEOCABODE ALIMENTAÇÃO EABATERIA

Esta etapa é necessária para descarregar a energia residual que pode danificar seu PC e seus componentes.

*A etapa de remoção da bateria aplica-se apenas a laptops quando é possível remover a bateria. Para saber como remover a bateria, consulte o manual do usuário.

INSTALAÇÃO

Use sua chave de fenda Phillips padrão para remover os parafusos da placa traseira.

*Se você não tiver certeza de como fazer isso, consulte o manual do usuário

Localize o slot M.2 PCIe, certifique-se de que o SSD se encaixe e confirme se há parafusos presentes.

*A localização dos slots pode variar de acordo com o PC. Consulte o manual do usuário do seu PC para obter mais informações.

**De modo geral, os parafusos que prendem o SSD no lugar são instalados na placa-mãe quando o laptop é enviado da fábrica.

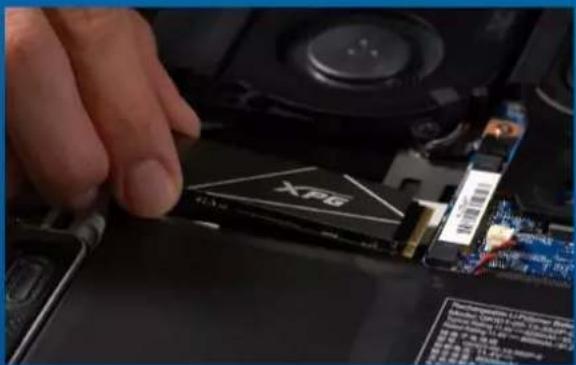

Use sua pequena chave de fenda Phillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final para garantir queesteja firmemente nolugar.

*O slot tem um design à prova de falhas. Insira o SSD na direção correspondente aos pinos na unidade de estado sólido e no slot. Não o insira com força para evitar danos ao produto.

Use sua pequena chave de fenda Phillips para prender o SSD no lugar.

*Não aperte demais os parafusos

*Não aperte demais os parafusos, pois pode causar danos

6.CONECTEOCABODE ALIMENTAÇÃO ELIGUEOPC PARACOMPLETARA INSTALAÇÃO

Como instalar um SSD M.2 no

PLAYSTATION®5

ANTES DA INSTALAÇÃ O

O QUE VOCÊ VAI PRECISAR:

• SSD ADATA M.2
• Chave de fenda Phillips
• PS5
