LEGEND 960 MAX - SSDドライブ ADATA - 無料のユーザーマニュアル

製品タイプ	内蔵ソリッドステートドライブ (SSD)
フォームファクタ	M.2 2280
インターフェース	PCIe Gen4 x4、NVMe 2.0
容量	1 TB / 2 TB / 4 TB (バリアントによる)
寸法 (長さ x 幅 x 高さ)	22 x 80 x 2.3 mm
重量	約7-8 g
シーケンシャル読み取り速度	最大7400 MB/s
シーケンシャル書き込み速度	最大6800 MB/s
ランダム読み取りIOPS	最大1,000K
ランダム書き込みIOPS	最大1,000K
消費電力 (アクティブ)	6.5 W (標準)
消費電力 (アイドル)	0.1 W (標準)
動作温度	0°C～70°C
保管温度	-40°C～85°C
耐衝撃性	1500 G / 0.5 ms
MTBF	2,000,000時間
総書き込みバイト数 (TBW)	740 TBW (1TBモデルの場合)
保証	5年間限定保証
主な特徴	PCIe Gen4インターフェース、超高速、効率的な熱管理、SLCキャッシング、LDPC ECC
メンテナンスと清掃	ユーザーメンテナンス不要。必要な場合は乾いた布で優しく拭いてください。液体は避けてください。
安全認証	CE、FCC、RoHS
交換部品と修理可能性	SSDは修理不可。保証期間内は交換対応。ユーザーが交換できる部品はありません。
一般情報	NVMe対応M.2スロット搭載のデスクトップおよびノートPC用。一部のバリアントにはヒートシンクが付属。

よくある質問 - LEGEND 960 MAX ADATA

ADATA LEGEND 960 MAXのフォームファクタは何ですか？

ADATA LEGEND 960 MAX SSDはM.2 2280フォームファクタを採用しており、幅22mm、長さ80mmで、M.2スロットを搭載したほとんどの最新のノートPCやデスクトップに適しています。

LEGEND 960 MAXはPCIe Gen3マザーボードと互換性がありますか？

はい、PCIe Gen3との下位互換性があります。ただし、Gen3の速度（約3500 MB/s）で動作し、最大Gen4パフォーマンスは達成されません。

最大シーケンシャル読み取りおよび書き込み速度は？

LEGEND 960 MAXは、容量とシステム構成に応じて、最大7400 MB/sのシーケンシャル読み取り速度と最大6800 MB/sのシーケンシャル書き込み速度を達成できます。

SSDにはヒートシンクが付属していますか？

LEGEND 960 MAXの一部のバリアントには、放熱性を向上させるための薄型グラフェンまたはアルミニウムヒートシンクが含まれています。詳細は製品パッケージをご確認ください。

保証期間はどのくらいですか？

ADATAはLEGEND 960 MAXに対して5年間の限定保証を提供しています。TBW耐久限界を含む条件が適用されます。

LEGEND 960 MAXをPS5に取り付けられますか？

はい、このSSDはPlayStation 5のストレージ拡張と互換性があります。ただし、ヒートシンクが必要です。ドライブがPS5の速度要件（Gen4）を満たしていることを確認してください。

TBW（総書き込みバイト数）の耐久性は？

1TBモデルのTBWは740 TBW、2TBは1480 TBW、4TBは2960 TBWで、高い耐久性を示しています。

ハードウェア暗号化をサポートしていますか？

LEGEND 960 MAXはAES 256ビット暗号化をサポートしていますが、TCG OpalおよびeDriveのサポートは異なる場合があります。具体的な機能はマニュアルをご確認ください。

ファームウェアはどのように更新しますか？

ファームウェアの更新は、ADATAのSSD ToolBoxソフトウェアを使用して行えます。公式ウェブサイトからダウンロードできます。更新前に必ずデータをバックアップしてください。

このSSDの消費電力は？

標準的なアクティブ時消費電力は約6.5 W、アイドル時消費電力は非常に低い0.1 Wで、エネルギー効率に優れています。

使用説明書 LEGEND 960 MAX ADATA

M.2 SSDのデスクトップパソコンへの取り付け方法

パソコン本体、プラスドライバー、新しい ADATA M.2 SSD

*ケースの取り外し用に標準サイズのプラスドライバー（軸径約3.5mm）を準備してください。また、M.2 SSDのねじは小さいため、SSDの取り外し用に直径1.85～1.98mm用のプラスドライバーを準備してください。

SSDの交換作業中に重要なデータが失われるのを防ぐため、新しいSSDに交換する前に、パソコン内のデータを外付けハードディスクドライブにバックアップすることをお勧めいたします。

3. パソコンのシャットダウン

バックアップが完了したら、交換作業中のデータの紛失やシステム、コンポーネントの破損を避けるため、パソコンをシャットダウンします。

4. パソコン本体後方にある電源タンをオフにし、電源ケーブルを抜く

残留電流によるシステム、コンポーネント、データの破損を避けるため、この作業を行います。

*麗 ボタンの位置はパソコンによって罠ります。お使いのパソコンのユーザーマニュアルをご参照ください。

SSDの取り付け

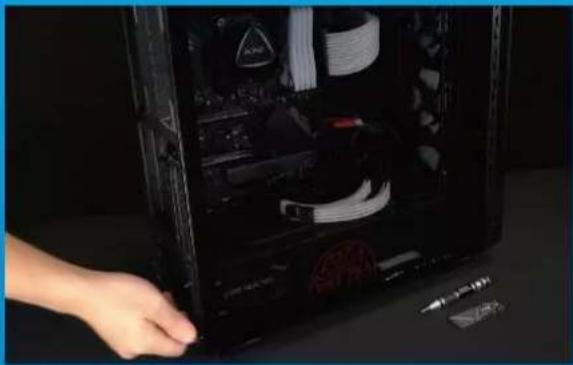

正しい直径のプラスドライバーを使用してケースのねじを取り外します。

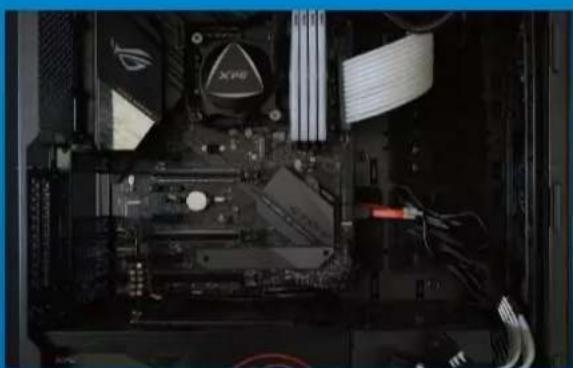

2. M.2 SSDのスロット位置とねじを確認する

新しいM.2 SSDとスロットのサイズが一致しているか、マザーボード上にねじがあるかを確認します。

*SSDスロットの位置はパソコンによって異なります。スロット位置につきましてはお使いのパソコンのユーザーマニュアルをご参照ください。

**通常、SSD固定用のねじはパソコン出荷時にマザーボード上に取り付けられています。

軸径の小さなプラスドライバーでマザーボード上のねじを取り外します。SSDのピンをスロットの溝に合わせ、SSDのピンの切り欠きがPCIeスロットの形状に合っている（正しい方向になっている）ことを確認し、斜めに差し込みます。最後まで押し込んで確実に固定されていることを確認します。

*SSDの側面を持つようにしてください。M.2スロットはフールプルーフ設計となっており、SSDのピンをスロットに対応する方向に差し込んでください。干渉する場合は製品が破損する恐れがありますので、無理に差し込まないでください。

プラスドライバーでM.2 SSDを固定します。

*ねじゃ製品が破損する恐れがありますので、ねじを締めすぎないでください。

*ねじやバックパネルが破損する恐れがありますので、ねじを締めすぎないでください。

1. 電源ケーブルを取り付け、電源ボタンをオンにして取り付けを完了する

데스크톱 PC에 M.2SSD

설치하기

M.2 SSDのノートパソコンへの取り付け方法

パソコン本体・プラスドライバー・新しい ADATA M.2 SSD

*ケースの取り外し用に標準サイズのプラスドライバー（軸径約3.5mm）を準備してください。

SSDの交換作業中に重要なデータが失われるのを防ぐため、新しいSSDに交換する前に、パソコン内のデータを外付けハードディスクドライブにバックアップすることをお勧めいたします。

3. パソコンのシャットダウン

バックアップが完了したら、交換作業中のデータの紛失やシステム、コンポーネントの破損を避けるため、パソコンをシャットダウンします。

残留電流によるシステム、コンポーネント、データの破損を避けるため、この作業を行います。

*バッテリーの取り外し方法はノートパソコンによって異なります。安全な取り外しのため、お使いのノートパソコンのユーザーマニュアルをご参照ください。

SSDの取り付け

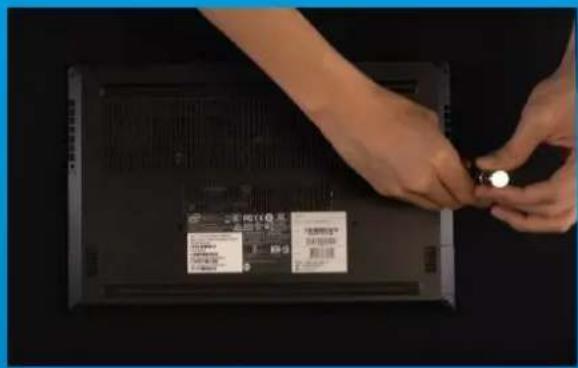

正しい直径のプラスドライバーを使用してバックパネルのねじを取り外します。

*パソコンについての操作がご不明な場合は、お使いのパソコンのユーザーマニュアルをご参照ください。

2. M.2 SSDのスロット位置とねじを確認する

新しいM.2 SSDとスロットのサイズが一致しているか、マザーボード上にねじがあるかを確認します。

*SSDスロットの位置はパソコンによって異なります。スロット位置につきましてはお使いのパソコンのユーザーマニュアルをご参照ください。

**通常、SSD固定用のねじはノートパソコン出荷時にマザーボード上に取り付けられています。

軸径の小さなプラスドライバーでマザーボード上のねじを取り外します。SSDのピンをスロットの溝に合わせ、SSDのピンの切り欠きがPCIeスロットの形状に合っている（正しい方向になっている）ことを確認し、斜めに差し込みます。最後まで押し込んで確実に固定されていることを確認します。

*SSDの側面を持つようにしてください。M.2スロットはフールプルーフ設計となっており、SSDのピンをスロットに対応する方向に差し込んでください。干渉する場合は製品が破損する恐れがありますので、無理に差し込まないでください。

プラスドライバーでM.2 SSDを固定します。

*ねじや製品が破損する恐れがありますので、ねじを締めすぎないでください。

5. バックパネルを元の位置に取り付ける

*ねじやバックパネルが破損する恐れがありますので、ねじを締めすぎないでください。

6. 電源ケーブルを取り付け、電源ボタンをオンにして取り付けを完了する

노트북 PC에 M.2SSD 설치하기

1. YOU SHOULD NOW SEE THE GREEN EXPANSION SLOT.

• ADATA M.2 SSD
• プラスドライバー
• PS5

1. PS5ソフトウェアの最新アップデートであることを確認します。

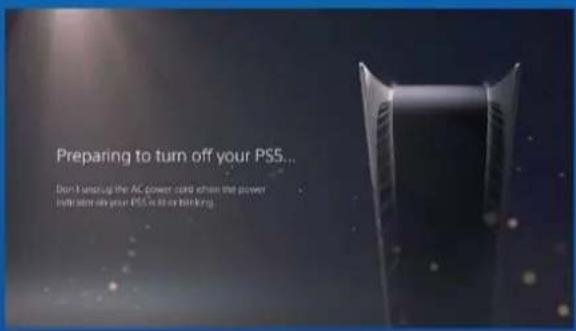

1. すべてのケーブルとデバイスを取り外します。

設置

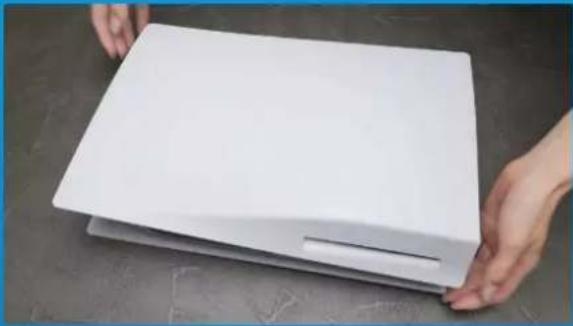

1. PS5をロゴ面を下にして平らに置きます。

1. 左手で、PS5の左上隅をしっかりとつかみます。

1. 右手で、バッキングプレートを引いて左にスライドさせて、取り外します。

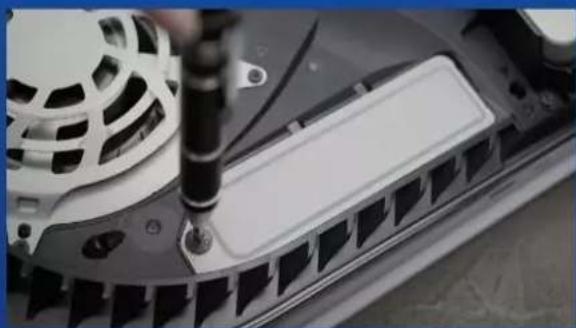

4.ネジを緩めて、拡張スロットのカバーを取り外します。

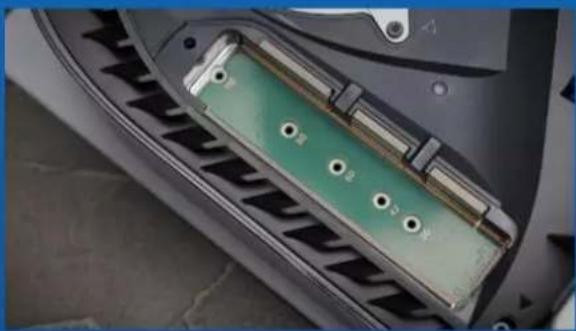

1. 緑色の拡張スロットが見えるようになるはずです。

6.1本のネジとその下にあるワッシャー状のスタンドオフを取り外します。

1. M.2フォームファクタに対応する穴にスタンドオフを配置します。

1. SSDの金色のコネクタを対応する入力ノッチにはめ込みます。

1. バッキングプレートを後方にスライドさせて下に押し、元に戻します。

1. ケーブルを再度接続し、PS5の電源を入れます。

1. これで完了です。これで、ゲームやアプリをSSDに保存できるようになりました。

PLAYSTATION5에 M.2 SSD 설치하기
