LEGEND 850 - SSD-Laufwerk ADATA - Kostenlose Bedienungsanleitung

Produkttyp	Internes Solid-State-Laufwerk (SSD)
Formfaktor	M.2 2280
Schnittstelle	PCIe NVMe (Gen4 kompatibel)
Speicherkapazität	In mehreren Kapazitäten erhältlich (z. B. 1 TB)
Sequenzielle Lesegeschwindigkeit	Bis zu 5.000 MB/s (variiert je nach Kapazität)
Sequenzielle Schreibgeschwindigkeit	Bis zu 4.500 MB/s (variiert je nach Kapazität)
Abmessungen (L x B x H)	80 mm x 22 mm x 2,15 mm
Gewicht	ca. 8 g
Betriebsspannung	3,3 V ± 5%
Stromverbrauch (aktiv)	Weniger als 5 W
Stromverbrauch (Ruhezustand)	Weniger als 50 mW
Betriebstemperatur	0°C bis 70°C
Lagertemperatur	-40°C bis 85°C
Hauptfunktionen	Hochgeschwindigkeits-Datenspeicherung, Spieleladebeschleunigung, Systemstartlaufwerk
Kompatible Systeme	Desktops, Laptops, PlayStation 5 (erfordert Systemupdate)
Pflege und Reinigung	An den Kanten anfassen, elektrostatische Entladung vermeiden, keine Flüssigkeiten oder Lösungsmittel verwenden
Sicherheitshinweise	Gerät vor Installation ausschalten; ordnungsgemäße Erdung sicherstellen; nicht gewaltsam einstecken
Ersatzteile und Reparierbarkeit	Keine vom Benutzer zu wartenden Teile; Austausch über autorisierte Servicezentren
Allgemeine Informationen	ADATA LEGEND 850; inklusive Schnellinstallationsanleitung; unterstützt TRIM und S.M.A.R.T.

Häufig gestellte Fragen - LEGEND 850 ADATA

Welche Werkzeuge werden zur Installation der ADATA LEGEND 850 SSD benötigt?

Sie benötigen einen Standard-Kreuzschlitzschraubendreher (3,5 mm) für das PC-Gehäuse und einen kleineren Kreuzschlitzschraubendreher (1,85-1,98 mm) für die M.2-Schraube.

Kann diese SSD in einer PlayStation 5 installiert werden?

Ja, die ADATA LEGEND 850 ist mit der PS5 kompatibel. Stellen Sie sicher, dass Ihre PS5 vor der Installation das neueste Systemsoftware-Update hat.

Wie ist die richtige Ausrichtung zum Einstecken der M.2-SSD?

Richten Sie die Kerbe auf der SSD an der Erhebung im M.2-Steckplatz aus. Stecken Sie sie in einem Winkel (ca. 30 Grad) ein und drücken Sie sie vorsichtig, bis sie vollständig sitzt, dann befestigen Sie sie mit der Schraube.

Muss ich vor der Installation der SSD ein Backup meiner Daten erstellen?

Ja, es wird empfohlen, vor der Installation wichtige Daten auf einem externen Laufwerk zu sichern, um versehentlichen Datenverlust zu vermeiden.

Was soll ich tun, wenn die M.2-Schraube fehlt?

Die meisten Motherboards werden mit der bereits installierten Schraube geliefert. Wenn sie fehlt, schlagen Sie im Handbuch Ihres Motherboards nach oder wenden Sie sich an den Hersteller, um die richtige Schraube zu erhalten (M2-Typ, 1,85-1,98 mm Durchmesser).

Wie formatiere ich die SSD nach der Installation auf der PS5?

Nach der Installation und dem Einschalten der PS5 erscheint eine Aufforderung zur Formatierung der M.2-SSD. Befolgen Sie die Anweisungen auf dem Bildschirm. Die Formatierung löscht alle Daten auf der SSD.

Kann ich diese SSD als externen Speicher verwenden?

Nein, die ADATA LEGEND 850 ist eine interne M.2-SSD. Für den externen Gebrauch benötigen Sie ein M.2-Gehäuse, das NVMe unterstützt.

Welche maximale Temperatur hält die SSD aus?

Der Betriebstemperaturbereich liegt zwischen 0°C und 70°C. Der Lagertemperaturbereich liegt zwischen -40°C und 85°C.

Wie befestige ich die SSD während der Installation?

Nach dem Einstecken der SSD verwenden Sie den kleinen Kreuzschlitzschraubendreher, um die Schraube anzuziehen, die die SSD hält. Ziehen Sie nicht zu fest an, da dies die Schraube oder die Rückplatte beschädigen könnte.

Wie lange ist die Garantiezeit für diese SSD?

Die ADATA LEGEND 850 hat in der Regel eine 5-jährige eingeschränkte Garantie oder bis zum Erreichen des TBW-Limits (geschriebene Terabyte), je nachdem, was zuerst eintritt. Weitere Informationen finden Sie in der beiliegenden Dokumentation oder auf der ADATA-Website.

BEDIENUNGSANLEITUNG LEGEND 850 ADATA

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3.IHRENPCABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

4.NETZSCHALTERAUSSCHALTEN UNDNETZKABELTRENNEN

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine KomponentenSchadennehmenkönnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weiterelnformationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, umsicherzustellen, dassierichtigplatziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könnte das Produkt beschädigt werden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. WeitereInformationenfindenSiein derBedienungsanleitung IhresPCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

EntfernenSiemitIhremkleinenKreuzschraubendreher die SchraubenamMotherboard.RichtenSiedie Kerbe in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend,umsicherzustellen,dasssierichtig platziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könntedasProduktbeschädigtwerden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

• ADATA M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

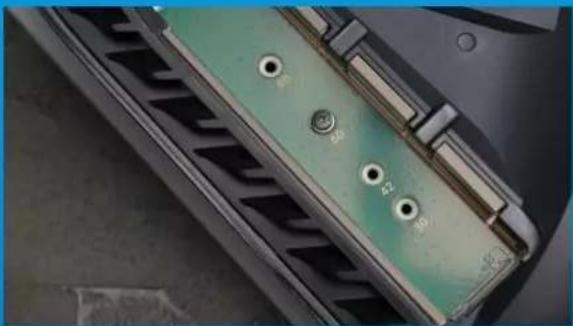

1. NUN SOLLTEN SIE DEN GRÜ NEN ERWEITERUNGSSTECKPLATZ SEHEN.

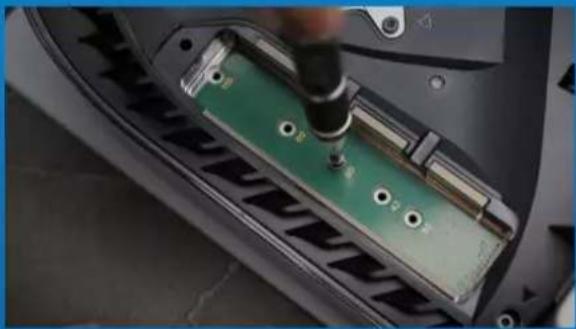

1. ENTFERNEN SIE DIE EINZELNE SCHRAUBE UND DEN SCHEIBENFÖ RMIGEN ABSTANDHALTER DARUNTER.

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

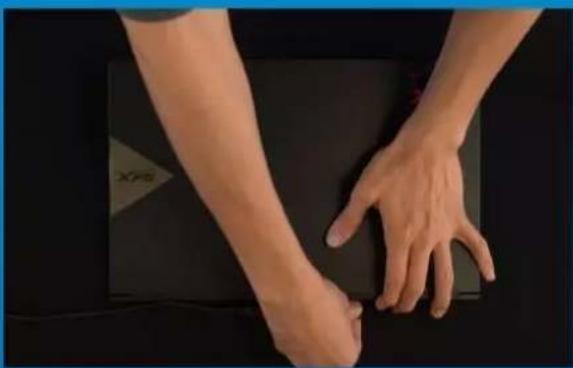

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

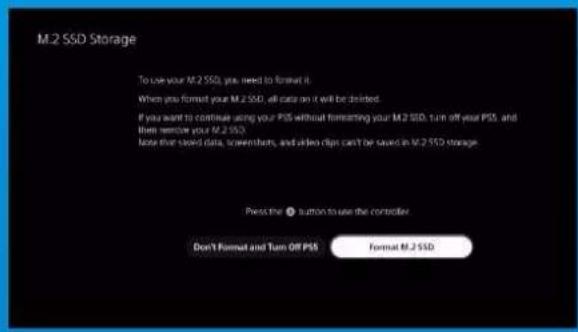

1. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

1. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.

PLAYSTATION5に

M.2 SSDを取り付ける方法
