LEGEND 850 - SSD диск ADATA - Бесплатное руководство пользователя

Тип продукта	Внутренний твердотельный накопитель (SSD)
Форм-фактор	M.2 2280
Интерфейс	PCIe NVMe (совместимый с Gen4)
Емкость накопителя	Доступен в различных емкостях (например, 1 ТБ)
Скорость последовательного чтения	До 5 000 МБ/с (зависит от емкости)
Скорость последовательной записи	До 4 500 МБ/с (зависит от емкости)
Размеры (Д x Ш x В)	80 мм x 22 мм x 2,15 мм
Вес	Приблизительно 8 г
Рабочее напряжение	3,3 В ± 5%
Энергопотребление (активный режим)	Менее 5 Вт
Энергопотребление (режим ожидания)	Менее 50 мВт
Рабочая температура	от 0°C до 70°C
Температура хранения	от -40°C до 85°C
Основные функции	Высокоскоростное хранение данных, ускорение загрузки игр, загрузочный диск системы
Совместимые системы	Настольные ПК, ноутбуки, PlayStation 5 (требуется обновление системы)
Уход и очистка	Держите за края, избегайте статических разрядов, не используйте жидкости или растворители
Меры безопасности	Выключите устройство перед установкой; обеспечьте надлежащее заземление; не вставляйте с усилием
Запасные части и ремонтопригодность	Нет обслуживаемых пользователем деталей; замена через авторизованные сервисные центры
Общая информация	ADATA LEGEND 850; включает краткое руководство по установке; поддерживает TRIM и S.M.A.R.T.

Часто задаваемые вопросы - LEGEND 850 ADATA

Какие инструменты нужны для установки SSD ADATA LEGEND 850?

Вам понадобится стандартная крестовая отвертка (3,5 мм) для корпуса ПК и меньшая крестовая отвертка (1,85-1,98 мм) для винта M.2.

Можно ли установить этот SSD в PlayStation 5?

Да, ADATA LEGEND 850 совместим с PS5. Убедитесь, что на вашей PS5 установлено последнее обновление системного ПО перед установкой.

Какова правильная ориентация для установки SSD M.2?

Совместите выемку на SSD с выступом внутри слота M.2. Вставляйте под углом (около 30 градусов) и аккуратно надавите до полной посадки, затем закрепите винтом.

Нужно ли делать резервную копию данных перед установкой SSD?

Да, рекомендуется сделать резервную копию важных данных на внешний диск перед установкой, чтобы предотвратить случайную потерю.

Что делать, если винт M.2 отсутствует?

Большинство материнских плат поставляются с предустановленным винтом. Если он отсутствует, обратитесь к руководству материнской платы или свяжитесь с производителем, чтобы получить правильный винт (тип M2, диаметр 1,85-1,98 мм).

Как отформатировать SSD после установки на PS5?

После установки и включения PS5 появится запрос на форматирование SSD M.2. Следуйте инструкциям на экране. Форматирование удалит все данные на SSD.

Можно ли использовать этот SSD для внешнего хранения?

Нет, ADATA LEGEND 850 — это внутренний SSD M.2. Для внешнего использования вам понадобится корпус M.2, поддерживающий NVMe.

Какую максимальную температуру может выдержать SSD?

Диапазон рабочих температур от 0°C до 70°C. Диапазон температур хранения от -40°C до 85°C.

Как закрепить SSD во время установки?

После вставки SSD используйте маленькую крестовую отвертку, чтобы затянуть винт, удерживающий SSD на месте. Не перетягивайте, так как это может повредить винт или заднюю панель.

Каков гарантийный срок для этого SSD?

ADATA LEGEND 850 обычно поставляется с ограниченной гарантией на 5 лет или до достижения лимита TBW (терабайт записи), в зависимости от того, что наступит раньше. Проверьте прилагаемую документацию или веб-сайт ADATA для получения подробной информации.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LEGEND 850 ADATA

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестоваяотверткаитвердотельный накопительМ.2 ADATA

*Для разборкикорпусарекомендуется использовать стандартнуюкрестовуюотвертку (3,5 мм); адля установкитвердотельногонакопителя М.2 требуется крестоваяотвертка меньшегоразмера, таккаквнем используются винты диаметром 1,85-1,98 мм.

Передначалом установкиобязательно зарезервируйтеважныеданныес ПКна внешнемустройстве, например навнешнем жесткомдиске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполниврезервированиеданных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

4. ОТКЛЮЧИТЕ ШНУР ПИТАНИЯ И БАТАРЕЮ

Это действие необходимо для сброса остаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия по извлечению батареи описаны в руководстве по эксплуатации.

УСТАНОВКА

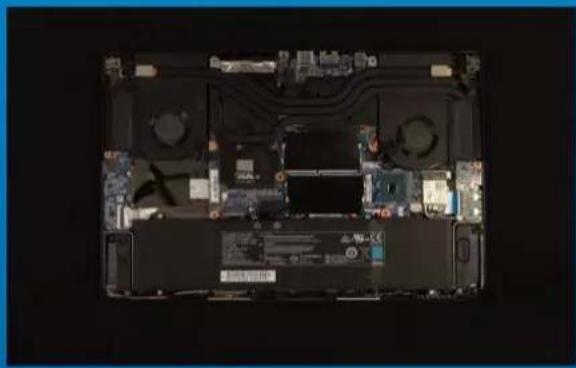

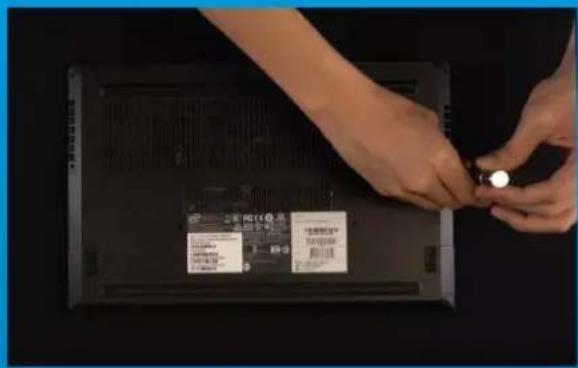

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

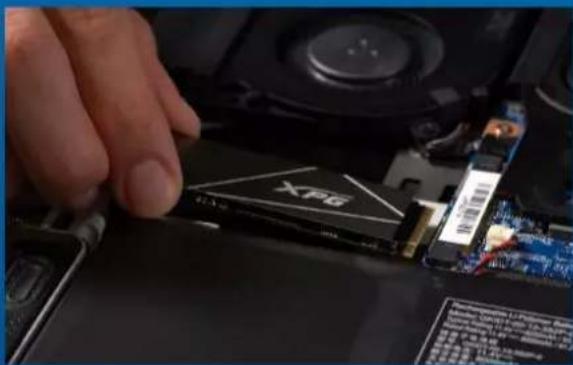

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположенияслотовзависитот моделиПК. Подробнаяинформацияпредставленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукасзавода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыс помощью маленькой крестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЬ НАКОПИТЕЛЬ

Закрепите твердотельный накопитель на месте с помощью маленькой крестовой отвертки.

*Не перетягивайте винты, иначе возможно повреждение винтови заднейпластины

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREAUNEIUNITĂȚI SSDM.2PEUNPC DESKTOP

УСТАНОВКА ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ М.2НА НОУТБУК

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестоваяотверткаи твердотельный накопительМ.2 ADATA

*Для разборки корпусарекомендуется использовать стандартную крестовую отвертку (3,5 мм); а для установкитвердотельногонакопителяМ.2 требуется крестоваяотверткаменьшего размера, так как в нем используютсявинтыдиаметром1,85-1,98 мм.

Передначалом установкиобязательно зарезервируйтеважныеданныесПКна внешнем устройстве, например на внешнем жесткомдиске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполнив резервирование данных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

4. ОТКЛЮЧИТЕ ШНУР ПИТАНИЯ БАТАРЕЮ

Этодействиенеобходимодлясбросаостаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия поизвлечениюбатареиописанывруководствепо эксплуатации.

УСТАНОВКА

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположения слотов зависитот моделиПК. Подробнаяинформация представленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукасзавода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыспомощью маленькойкрестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Закрепитетвердотельныйнакопитель на месте спомощьюмаленькойкрестовойотвертки.

*Не перетягивайтевинты

*Не перетягивайте винты, это может привести к повреждению устройства

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREAUNEIUNITĂȚI SSDM.2PEUNLAPTOP

Как установить твердотельный накопитель М.2 на

PLAYSTATION5

ПОДГОТОВКА К УСТАНОВКЕ

ДЛЯ УСТАНОВКИ ВАМ ПОТРЕБУЕТСЯ:

• Твердотельный накопитель М.2 ADATA
• Крестовая отвертка
• PS5

1. УБЕДИТЕСЬ, ЧТО НА PS5 УСТАНОВЛЕНЫ АКТУАЛЬНЫЕ ПРОГРАММНЫЕ ОБНОВЛЕНИЯ.

1. ПОЛОЖИТЕ PS5 НА РОВНУЮ ПОВЕРХНОСТЬ СТОРОНОЙ С ЛОГОТИПОМ ВНИЗ.

1. ПРАВОЙ РУКОЙ ПОТЯНИТЕ, СДВИНЬТЕ ВЛЕВО И СНИМИТЕ ОПОРНУЮ ПЛАСТИНУ.

1. ОТКРУТИТЕ ВИНТ, ЧТОБЫ СНЯТЬ КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. ВЫ УВИДИТЕ ЗЕЛЕНЫЙ СЛОТ РАСШИРЕНИЯ.

1. ИЗВЛЕКИТЕ ОДИН ВИНТ И РАСПОЛОЖЕННУЮ ПОД НИМ СТОЙКУ-РАЗДЕЛИТЕЛЬ.

1. ПОМЕСТИТЕ СТОЙКУ В ОТВЕРСТИЕ, СООТВЕТСТВУЮЩЕЕ ФОРМ-ФАКТОРУ М.2.

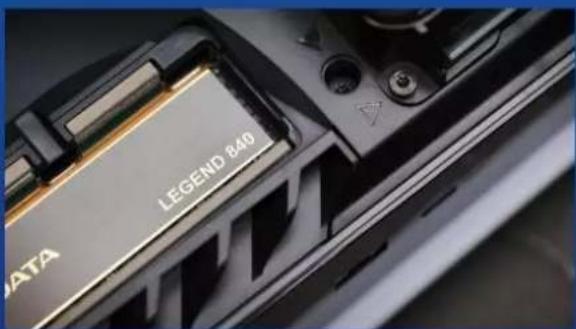

1. ВСТАВЬТЕ ЗОЛОТОЙ РАЗЪЕМ ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ В СООТВЕТСТВУЮЩИЙ ПАЗ ДО ЩЕЛЧКА.

1. ЗАТЯНИТЕ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ ВИНТОМ.

1. УСТАНОВИТЕ НА МЕСТО КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. УСТАНОВИТЕ НА МЕСТО ОПОРНУЮ ПЛАСТИНУ. ДЛЯ ЭТОГО ЗАДВИНЬТЕ ЕЕ В ОБРАТНОМ НАПРАВЛЕНИИ И ПРИЖМИТЕ.

1. СЛЕДУЙТЕ ИНСТРУКЦИЯМ ДЛЯ ВЫПОЛНЕНИЯ ФОРМАТИРОВАНИЯ.

1. ГОТОВО! ТЕПЕРЬ НА ТВЕРДОТЕЛЬНОМ НАКОПИТЕЛЕ МОЖНО СОХРАНЯТЬ ИГРЫ И ПРИЛОЖЕНИЯ.
