Produkttyp	Split-Klimaanlage (Außengerät)
Marke	Toshiba
Modell	16N3AVP
Kompatibilität Innengerät	RAS-B10, 13, 16N3KVP Serie
Kühlleistung (ungefähr)	16.000 BTU/h
Heizleistung (ungefähr)	16.000 BTU/h
Stromversorgung	220-240 V ~50 Hz
Betriebsmodi	Kühlen, Heizen, Trocknen, Nur Lüfter, Auto
Lüftergeschwindigkeiten	Auto, Niedrig, Niedrig+, Mittel, Mittel+, Hoch, Leise
Luftreinigung	Plasma-Luftreiniger & Luftionisator
Timer-Funktionen	Einschalttimer, Ausschalttimer, Täglicher Timer
One-Touch-Betrieb	Ja (angepasster Automatikbetrieb)
ECO-Modus	Automatische Energieeinsparung
Hi-POWER-Modus	Schnelleres Kühlen/Heizen
Komfortschlaf	Automatische Temperaturregelung für den Schlaf
8°C Heizung	Hält 8°C (optionales Fernbedienung erforderlich)
Leistungsauswahl	100%, 75%, 50% (optionales Fernbedienung erforderlich)
Automatischer Neustart	Automatischer Neustart nach Stromausfall

Häufig gestellte Fragen - 16N3AVP TOSHIBA

Wie stelle ich den Einschalttimer ein?

Drücken Sie die ON-Taste, um die Einschalttimer-Einstellung aufzurufen. Verwenden Sie die TEMP-Tasten, um die gewünschte Zeit auszuwählen. Drücken Sie SET zur Bestätigung. Der Timer wird zur eingestellten Zeit aktiviert.

Was bedeutet die FILTER-Anzeige?

Die orange FILTER-Lampe leuchtet auf, um Sie daran zu erinnern, dass der Luftfilter gereinigt werden muss. Nach der Reinigung drücken Sie die FILTER-Taste auf der Fernbedienung oder die RESET-Taste am Innengerät, um die Lampe auszuschalten.

Wie reinige ich den Plasma-Luftreiniger?

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz. Entfernen Sie den Lufteinlassgitter und nehmen Sie den Plasma-Luftreiniger heraus. Weichen Sie ihn 10-15 Minuten in heißem Wasser (40-50°C) ein. Reiben Sie die Oberfläche vorsichtig mit einem Schwamm ab. Lassen Sie ihn vollständig im Schatten trocknen, bevor Sie ihn wieder einsetzen.

Wie verwende ich den One-Touch-Betrieb?

Drücken Sie die ONE-TOUCH-Taste, um den vollautomatischen Betrieb zu starten. Das Gerät wählt automatisch Kühlen, Heizen oder Nur Lüfter basierend auf der Raumtemperatur und den eingestellten Präferenzen aus.

Was ist der ECO-Betrieb?

Drücken Sie die ECO-Taste, um den Energiesparmodus zu aktivieren. Beim Kühlen erhöht sich die Solltemperatur um 1°C pro Stunde für 2 Stunden (max. 2°C). Beim Heizen sinkt die Solltemperatur entsprechend, um Energie zu sparen.

Wie setze ich die Fernbedienung zurück?

Verwenden Sie die Spitze eines Bleistifts, um die RESET-Taste auf der Fernbedienung zu drücken. Dadurch werden alle Einstellungen gelöscht und auf die Standardwerte zurückgesetzt.

Was ist der 8°C-Betrieb?

Die 8°C-Taste aktiviert den Heizbetrieb bei einer Solltemperatur von 8°C (einstellbar von 5°C bis 13°C). Dies erfordert eine optionale Fernbedienung (Modell: WH-TA01JE). Es funktioniert nur für Single-Split-Außengeräte.

Wie stelle ich die Fernbedienung auf Auswahl B ein?

Bei eingeschaltetem Gerät richten Sie die Fernbedienung auf das Innengerät. Halten Sie die SET-Taste gedrückt, bis '00' auf dem Display erscheint. Drücken Sie MODE, um auf 'B' zu wechseln. Das Gerät schaltet sich aus, und die Fernbedienung ist nun auf B eingestellt.

Warum kühlt/heizt das Gerät nicht?

Überprüfen Sie, ob der Netzschalter und der Leistungsschalter eingeschaltet sind. Stellen Sie sicher, dass die Temperatureinstellung angemessen ist. Reinigen oder ersetzen Sie die Luftfilter. Sorgen Sie dafür, dass Fenster und Türen geschlossen sind. Vergewissern Sie sich, dass der Betriebsmodus nicht auf Lüfter oder Trocknen eingestellt ist. Überprüfen Sie auch verstopfte Lufteinlässe/-auslässe.

Wie reinige ich den Luftionisator?

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz. Öffnen Sie die vertikalen Luftstromlamellen von Hand vollständig. Verwenden Sie eine Zahnbürste, um die Enden des Metallstifts drei- oder viermal sanft zu reiben. Verwenden Sie keine Wattestäbchen oder flauschigen Gegenstände.

BEDIENUNGSANLEITUNG 16N3AVP TOSHIBA

SICHERHEITSVORKEHRUNGEN

Der Hersteller übernimmt keine Haftung für Schäden, die infolge der Nichtbeachtung der vorliegenden Bedienungsanleitung zugefügt wurden.

Bewahren Sie die Bedienungsanleitung an einem Ort auf, an dem Sie zum späteren Nachschlagen leicht zugänglich ist.

Lesen Sie vor der Inbetriebnahme auf jeden Fall die Bedienungsanleitung sorgfältig durch.

Wir empfehlen die Wartung durch einen Spezialisten wenn die Einheit über lange Zeit in Betrieb gesetzt wurde und/oder ein ungewöhnliches Gerausch macht. Personen (einschl. Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie Personen ohne ausreichende Erfahrung und Kenntnisse dürfen das Gerät nur unter Aufsicht und Anleitung durch eine Aufsichtsperson bedienen.

Maschinenlarminformations-Verordnung - 3. GPSGV, der höchste Schalldruckpegel belrägl 70 dB(A) oder weniger gemäss EN ISO 7779.

Bei Kindern ist darauf zu achten, dass sie nicht mit dem Gerät spielen.

Stellen Sie sicher, dass Sie die hier aufgeführten Sicherheitsvorkehrungen beachten, um Sicherheitsrisiken zu vermeiden.Die Symbole und ihre Bedeutungen sind nachfolgend aufgeführt.
⚠ GEFAHR	Zeigt an, dass der nicht korrekte Gebrauch dieses Geräts zu einer hohen Wahrscheinlichkeit zu einer schweren Verletzung (*1) oder zum Tod führen kann.
⚠ WARNUNG	Zeigt an, dass der nicht korrekt Gebrauch dieses Geräts zu einer schweren Verletzung oder zum Tod führen kann.
⚠ VORSICHT	Zeigt an, dass der nicht korrekt Gebrauch dieses Geräts zu einer schweren Körperverletzung (*2) oder Sachschaden (*3) führen kann.

*1: Mit einer schweren Verletzung sind Blindheit, Verletzungen, Verbrennungen (heiß oder kalt), Stromschlag, Knochenbruch oder Vergiftungen gemeint, die bleibende Schäden verursachen können und einen Krankenhausaufenthalt oder eine längere ambulante Behandlung erfordern.
*2: Mit Körperverletzung ist ein leichter Unfall, Verbrennungen oder Stromschlag gemeint, der keinen Aufenthalt im Krankenhaus oder eine wiederholte Behandlung erfordern.
*3: Mit Sachschaden ist ein größerer Schaden an Anlagen und Material gemeint.

	Was Sie niemals tun dürfen.		Halten Sie sich von rotierenden Bauteilen fern
	Stromschlaggefahr. Die Berührung mit Wasser führt zu einem Stromschlag. Berühren Sie NIEMÄLS das Gerät mit nassen Händen. Ziehen Sie immer den Netzstecker, wenn Sie das Gerät nicht benutzen.		Sie können sich dadurch die Finger verletzen
	Befolgen Sie immer die Anweisungen		Das Produkt darf nicht mit Wasser in Berührung kommen

GEFAHR

	Installieren, reparieren und öffnen Sie das Gerät nicht und entfernen Sie die Abdeckung nicht (hohe Spannungen). Wenden Sie sich für Installations- und Reparaturarbeiten immer an Fachpersonal.
	Auch bei ausgeschaltetem Gerät besteht die Gefahr eines elektrischen Schlags!
	Die Installation der Klimaanlage muss in Übereinstimmung mit den örtlichen Vorschriften zur Installation elektrischer Geräte erfolgen.
	Bei einer Festverdrahtung muss eine Möglichkeit zum Trennen der Anlage von der Stromversorgung mit eingebaut werden, die einen Trennabstand von mindestens 3 mm an allen Polen aufweist.
	Stellen Sie keine Sprühdosen in die Nähe (weniger als 1 Meter) des Luftauslassgitters.Die warme Luft der Innen- und Außengeräte kann zu einer Explosion der Sprühdose führen.

WARNUNG

	Die Montage muss vom Verkäufer oder einem Fachmann durchgeführt werden. Für die Montage sind Spezialkenntnisse und Ausbildung erforderlich. Montiert der Kunde die Anlage selbst, so kann Brand entstehen, und es kann zu Stromschlag, Verletzung und Auslaufen von Wasser kommen.
	Benutzen Sie nur die Kühlmittel, die zum Ergänzen oder Ersetzen vorgegeben sind. Andernfalls kann im Kältekreislauf ein außergewöhnlich hoher Druck erzeugt werden, wodurch Fehlfunktion, Explosion des Geräts oder Körperverletzungen verursacht werden können.
	Demontieren, verändern Sie das Gerät nicht selbst oder montieren es an einem anderen Ort. Es kann ein Brand entstehen, zu einem Stromschlag oder dem Ausfluss von Wasser führen. Fragen Sie bei Reparatur oder der Montage an einem anderen Ort Ihren Fachhändler oder einen Händler.
	Fragen Sie bei Montage an einem anderen Ort oder der Reparatur Ihren Fachhändler. Ist der Kabel geknickl, so kann dies zu Stromschlag oder Brand führen.
	Wählen Sie keinen Montageort, an dem feuergefährliches Gas ausströmen kann. Strömt Gas aus oder kommt es um das Gerät zur Anhäufung um das Gerät, so kann ein Brand entstehen.
	Wählen Sie für die Montage keinen Ort , an dem viel Wasser oder hohe Feuchtigkeit vorhanden ist, so zum Beispiel das Badezimmer. Eine schadhafte Isolierung kann zu Stromschlag oder Brand führen.
	Die Erdungsarbeiten sollten vom Verkäufer oder einem Fachmann durchgeführt werden. Unzureichende Erdungsarbeiten können zu Stromschlag führen. Schließen Sie den Erdungskabel nicht an eine Gas-, Wasser- Licht- oder Telefonleitung an.
	Sie müssen eine unabhängige Stromsteckdose verwenden. Verwenden Sie eine andere Steckdose, so kann es zu Brand kommen.
	Prüfen Sie, ob der Hauptschalter ordnungsgemäß montiert ist. Ist der Hauptschalter nicht ordnungsgemäß montiert, so kann dies zu einem Stromschlag führen. Fragen Sie zur Montage Ihren Händler oder Fachhändler, der das Gerät montiert hat.
	Stoppen Sie bei Betriebsstörung (so zum Beispiel Brandgeruch, keiner Kühlung oder Wärme) das Gerät und schalten Sie es am Hauptschalter aus. Dauerbetrieb kann zu Brand oder Stromschlag führen. Fragen Sie bei Reparatur oder Service Ihren Fachhändler.
	Stellen Sie den Schalter nicht mit feuchten Händen auf ON/OFF oder betreiben es. Es kann zu einem Stromschlag führen.
	Führen sie kein Material (Metall, Papier oder Wasser etc.) in die Entlüftungsöffnungen oder Entlüftungsrohre ein. Der Ventilator kann sich darin mit hoher Geschwindigkeit drehen oder es können Hochspannungsfelder entstehen, die zu Verletzung oder Stromschlag führen können.Kühlt oder wärmt das Klimagerät nicht, so ist möglicherweise Kühlmittel ausgelaufen. Fragen Sie bitte Ihren Fachhändler.Das im Klimagerät verwendete Kühlmittel ist sicher. Es läuft unter normalen Betriebsbedingungen nicht aus. Ist dies jedoch im Raum der Fall und es kommt mit einer Wärmequelle, so zum Beispiel einem Heizgerät oder Kocher in Kontakt, so kann es zu einer gesundheitsschädlichen Reaktion führen.
	Tritt Wasser oder eine andere Substanz in das Innere des Gerätes ein, stoppen Sie das Gerät sofort und schalten Sie es am Hauptschalter aus. Dauerbetrieb kann zu Brand oder Stromschlag führen. Lassen Sie das Gerät von Ihrem Fachhändler reparieren.
	Reinigen Sie das Klimagerät im Inneren nicht selbst. Lassen Sie das Gerät von ihrem Fachhändler reinigen. Nicht fachmännische Reinigung kann zu einer Beschädigung der Harzteile oder der Isolation der Elektroteile führen. Diese wiederum führt zu Auslaufen von Wasser, einem Stromschlag oder Brand.
	Beschädigen oder verändern Sie nicht den Stromkabel. Schließen Sie den Kabel nicht in der Mitte an oder verwenden einen Verlängerungskabel, der auch für andere Geräte verwendet wird. Dadurch kann ein Brand entstehen.
	Stellen Sie keine schweren Gegenstände auf den Kabel, setzen ihn Hitze aus oder ziehen ihn. Dies kann zu Stromschlag oder Brand führen.
	Setzen Sie sich nicht längere Zeit direkt dem kühlen Luftstrom aus der Anlage aus.
	Stecken Sie keine Gegenstände in den Luftein- bzw. Luftauslass und fassen Sie nicht mit den Fingern hinein.
VORSICHT
	Stellen Sie sicher, dass das abgeflossene Wasser abgeschüttet wird. Wird das Wasser nicht ausreichend abgeschüttet, kann es ausfließen. Dadurch wird die Ausstattung beschädigt. Fragen Sie zur Montage Ihren Händler oder Fachhändler, der das Gerät montiert hat.
	Wird die Leitungsbuchse des Gerätes für im Haus aufgrund der Montage an einem anderen Ort freigelegt, so schließen Sie diese Öffnung. Die Berührung der Elektroteile kann zu Verletzung oder Stromschlag führen.
	Reinigen Sie das Klimagerät nicht mit Wasser. Es kann zu einem Stromschlag führen.
	Stellen Sie keine Behälter, so zum Beispiel Vase mit Flüssigkeit auf das Gerät. Dadurch kann Wasser in das Gerät gelangen und die elektrische Isolation zerstören. Dadurch kann es zu einem Stromschlag kommen.
	Wird das Gerät in einem geschlossenen Raum oder mit anderen Feuerungsgeräten betrieben, so stellen Sie sicher, dass ein Fenster zur Belüftung geöffnet ist. Unzureichende Belüftung kann wegen Sauerstoffmangel zu Erstickung führen.
	Betreiben Sie keine Feuerungsanlage im direkten Luftstrom des Klimagerätes. Eine schlechte Feuerung einer Feuerungsanlage kann zu Erstickung führen.
	Vermeiden Sie den längeren Betrieb bei hoher Luftfeuchtigkeit (über 80%), so zum Beispiel bei geöffneten Fenstern oder Türen. Es kann zur Kondensation auf dem Gerät für im Freien kommen und Tröpfchen auf die Ausstattung geraten.
	Wenn Sie die Anlage länger nicht verwenden, schalten Sie sie am Hauptschalter/Trennschalter aus.
	Lassen Sie das Gerät mindestens einmal im Jahr prüfen, egal ob die Montageplatte auf dem Gerät für im Freien beschädigt ist oder nicht. Wird die Beschädigung ignoriert, kann das Gerät hinfallen oder umkippen, was eine Verletzung zur Folge hat.
	Stellen Sie sich beim Montieren/ Demontieren der Schaltplatte auf der Vorderseite, Filter/ Luftreinigungsfilter auf eine stabile Leiter. Tun Sie dies nicht, so kann dies zu Verletzungen führen.
	Stellen Sie sich nicht auf das Gerät für im Freien oder überhaupt auf das Gerät. Dies kann zu Verletzung durch Hinfallen oder Umkippen führen. Ein Schaden am Gerät kann einen Stromschlag verursachen.
	Stellen Sie nichts in der Nähe des Gerätes für im Freien auf oder lassen Sie sich in der Nähe Blätter anhäufen. Befinden sich Blätter in der Nähe, können kleine Tiere hineinkrabbeln und mit den Elektroteilen in Kontakt kommen, was zu Betriebsstörung oder Brand führen kann.
	Stellen Sie keine Tiere oder Pflanzen an Stellen, wo die Luft direkt vom Klimagerät herströmt. Dies kann negative Folgen für das Tier oder die Pflanze haben.
	Verwenden Sie das Gerät nicht für Spezialanwendungen, so zum Beispiel Lagerung von Nahrungsmitteln oder Tiere oder zum Aufstellen von Pflanzen, Präzisionsgeräte oder Kunstgegenstände. Verwenden Sie es nicht auf Schiffen oder anderen Fahrzeugen. Es kann zu Betriebsstörungen des Klimagerätes führen. Außerdem können diese Gegenstände dadurch beschädigt werden.
	Stellen Sie keine Elektrogeräte oder Ausstattung unter das Gerät. Wassertropfen können hineingelangen und das Gerät beschädigen oder zu Betriebsstörungen führen.
	Bei Wartungsarbeiten müssen Sie das Gerät anhalten und den Hauptschalter ausschalten. Da der interne Ventilator sich noch sehr schnell drehen kann, kann es zu einer Verletzung kommen.
	Nach der Reinigung der Schaltplatte auf der Vorderseite wischen Sie das überschüssige Wasser ab und lassen Sie das Gerät trocknen. Bleibt Wasser zurück, so kann dies zu einem Stromschlag führen.
	Wurde das Schaltpult auf der Vorderseite entfernt, so berühren Sie nicht die Metallteile des Gerätes. Dies kann zu Verletzungen führen.
	Hören Sie ein Donnem oder sehen einen Blitz, unterbrechen Sie den Betrieb des Gerätes und schalten Sie es am Hauptschalter aus. Ein Blitz kann zu einer Betriebsstörung führen.

• Batterien für die Fernbedienung:
• Sie sollten immer mit der richtigen Polarität (+) und (-) eingelegt werden.
• Sie sollten nicht wieder aufgeladen werden.
• Keine Batterien verwenden, dessen "Empfohlene Nutzungsperiode" abgelaufen ist.
• Verbrauchte Batterien sollten nicht in der Fernbedienung bleiben.
• Mischen Sie niemals verschiedene Batterie-Arten, und verwenden Sie niemals alte und neue Batterien gleichzeitig.
• Batterien niemals direkt anlöten.
• Batterien niemals kurzschließen, auseinander nehmen, heizen, oder ins Feuer werfen. Wenn Batterien nicht ordnungsgemäß entsorgt werden, könnten sie explodieren oder auslaufen, und Verbrennungen oder Verletzungen verursachen. Falls Sie mit der Batterien Flüssigkeit in Kontakt kommen sollten, waschen Sie die Stelle gut mit Wasser ab. Falls die Batteriesäure mit dem Gerät in Kontakt kommen sollte, sofort abwischen und direkten Kontakt vermieden.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Bei verschlucken der Batterie, sofort einen Arzt aufsuchen.
• Wenn Sie die Taste CLOCK •, CHECK •, FILTER • und RESET • drücken, lassen Sie keine fremden Stoffe in die Fernbedienung eintreten oder in der Fernbedienung verbleiben.

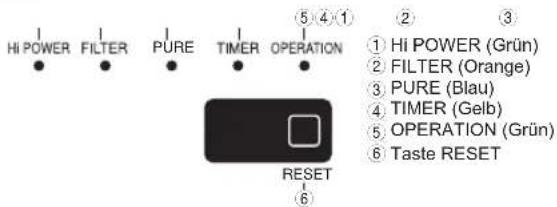

1 DISPLAY DES INNENGERÄTS

2 VORBEREITUNGEN

Vorbereiten der Filter

1. Öffnen Sie das Lufteinlassabdeckgitter und nehmen Sie die Luftfilter heraus.
2. Bringen Sie die Filter an. (nähere Informationen finden Sie auf dem Blatt für Zubehör).

Einlegen von Batterien

1. Nehmen Sie die Abdeckung ab.
2. Legen Sie 2 neue AAA-Batterien unter Beachtung der Markierungen (+) und (−) polaritätsrichtig ein.

Einstellen der Zeit

1. Drücken Sie mit der Bleistiftspitze auf o'clock.
2. Drücken Sie 🔊: Stellen Sie die Uhrzeit ein.
3. Drücken Sie SET: Hiermit aktivieren Sie den Timer.

Zurücksetzen der Fernbedienung

Drücken Sie RESET, um rückzustellen.

3 RICHTUNG DES LUFTSTROMS

1	Drücken SieBewegen Sie die Luftströmungslamellen vertikal in die gewünschte Richtung.
2	Drücken SieDer Luftstrom schwenkt automatisch von oben nach unten und zurück. Zum Stoppen drücken Sie die Taste erneut.
3	Die horizontale Richtung des Luftstroms stellen Sie bitte von Hand ein.

Hinweis:

• Bewegen Sie die Luftströmungslamellen manuell nicht durch Fremdobjekte.
  • Im Betriebsmodus kann der Hebel automatisch gesetzt werden.

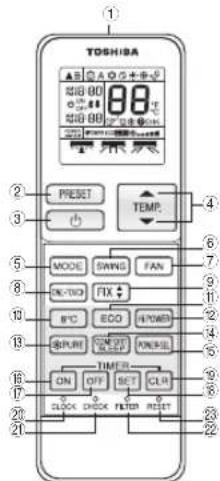

4 FERNBEDIENUNG

① Infrarotsender

1. Taste zum Vornehmen und Abrufen
   gespeicherter Einstellungen (PRESET)
   3 Start-/Stopptaste
   ④ Temperatur nach oben/unten und Timer oder Uhr nach oben/unten Taste (TEMP.)
   ⑤ Betriebsmodusauswahltaste (MODÉ)
   ⑥ Luftstromschwenktaste (SWING)
   ⑦ Taste für die Ventilatorgeschwindigkeit (FAN)
   ⑧ One-Touchtaste (ONE-TOUCH)
   ⑨ Luftstromfeststelltaste (FIX)
   ⑩ 8 Grad Celsius-Betriebstaste (8°C)*
   ① Stromspartaste (ECO)
   ⑫ Hochleistungstaste (Hi-POWER)
   ⑬ Taste für Plasma-Luftreinigung (PURE)
   ⑭ Nachtkomforttaste (COMFORT SLEEP)
   ⑮ Leistungsauswahltaste (POWER-SEL)*
   ⑯ Einschalttimertaste (ON)
   ⑰ Ausschalttimertaste (OFF)
   18 Einstelltaste (SET)
   19 Löschtaste (CLR)
   20 Uhrbetriebstaste (CLOCK)
   21 Kontrolltaste (CHECK)
   22 Filterbetriebstaste (FILTER)
   23 Rückstelltaste (RESET)

* Diese 2 Funktionen können nicht über die Fernbedienung, die im Lieferumfang enthalten ist, aktiviert werden. Bitte kontaktieren Sie Ihren Vertrieb oder Händler, um die optionale Fernbedienung zu erwerben, und damit diese Funktionen aktivieren zu können. Die Ersatzteil-Nr. lautet 43T66311 (Modell: WH-TA01JE). Nur bei Verwendung einer einzigen gesplitteten Außeneinheit kann das WH-TA01JE benutzt werden.

5 ONE-TOUCH

Drücken Sie die "ONE-TOUCH"-Taste für einen vollautomatischen Betrieb, der speziell auf die Wünsche der Verbraucher entwickelt wurde. Mit der "ONE-TOUCH" Taste werden Ihnen alternierende Möglichkeiten wie kontrollierte Luftstromstärke, Richtung der Luftströmung usw. geboten. Falls Sie andere Einstellungen bevorzugen, können Sie diese aus den vielen weiteren Betriebsfunktionen Ihres Toshiba Geräts auswählen.

Drücken Sie 📄 One-touch : Beginn des Betriebs.

6 AUTOMATIK

Zur automatischen Auswahl von Kühlbetrieb, Heizbetrieb, Nur-Ventilator-Betrieb

1. Drücken Sie MODE : Wählen Sie A.
2. Drücken Sie 🔊: Stellen Sie die gewünschte Temperatur ein.
3. Drücken Sie FAN : Wählen Sie AUTO, LOW, LOW+ MED, MED+ HIGH Quiet

7 KÜHLBETRIEB / HEIZBETRIEB / NUR-VENTILATOR-BETRIEB

1. Drücken Sie MODE : Wählen Sie Kühlbetrieb, Heizbetrieb, oder Nur-Ventilator (Die Funktion Nur Ventilator erfordert eine optionale Fernbedienung)
2. Drücken Sie : Stellen Sie die gewünschte Temperatur ein. Kühlbetrieb: Min. 17°C, Heizbetrieb: Max. 30°C, Nur-Ventilator: Keine Temperaturanzeige
3. Drücken Sie FAN : Wählen Sie AUTO, LOW LOW+ MED , MED+ HIGH Quiet .

Hinweis: QUIET ist die niedrige Geschwindigkeit des Ventilators zum Flüsterbetrieb. Wenn eine Multi System Außeneinheit angeschlossen ist, sollte die Funktion NUR VENTILATOR nicht benutzt werden.

8 ENTFEUCHTUNGSBETRIEB (NUR KÜHLEN)

Für die Entfeuchtung wird automatisch eine moderate Kühlleistung eingestellt.

1. Drücken Sie MODE : Wählen Sie den Entfeuchtungsbetrieb
2. Drücken Sie 🔍 : Stellen Sie die gewünschte Temperatur ein.

9 LUFTREINIGUNG

Während die Klimaanlage in Betrieb ist

Drücken Sie 📄PURE um den Plasma-Luftreiniger und den Luftionisieren ein- und auszuschalten.

Der Plasma-Luftreiniger und Luftionisator kann aktiviert und deaktiviert werden, während die Klimaanlage nicht in Betrieb ist und der Luftionisierer in Verbindung mit dem Luftreiniger in Betrieb ist.

Hinweis: Die FILTER-Anzeige (Orange) schaltet sich an, nach dem die PURE_Funktion für ungefähr 1000 Stunden in Betrieb war.

10 HOCHLEISTUNGSBETRIEB

Nur Raumtemperatur, Luftstrom und Betriebsmodus werden für schnelleres Kühlen bzw. Heizen automatisch gesteuert (nicht im Betriebsmodus DRY (Entfeuchtung) und FAN ONLY (Nur-Ventilator).

Drücken Sie 📄 POWER : Starten und stoppen Sie den Hochleistungsbetrieb.

Raumtemperatur, Ventilatorgeschwindigkeit und Betriebsmodus werden für Energie sparenden Betrieb automatisch gesteuert (nicht im Betriebsmodus DRY (Entfeuchtung) und FAN ONLY (Nur-Ventilator)).

Drücken Sie 📊 ECO : Starten und stoppen Sie den Hochleistungsbetrieb.

Hinweis: Kühlbetrieb; die eingestellte Temperatur wird automatisch 2 Stunden lang um1 Grad/Stunde erhöht (maximale Erhöhung um 2 Grad). Beim Heizen sinkt die eingestellte Temperatur.

12 TEMPORÄRER BETRIEB

Dank dieser Funktion können Sie die Klimaanlage auch dann bedienen, wenn Sie die Fernbedienung nicht finden können oder die Batterien erschöpft sind.

- Wenn Sie die Taste RESET drücken, können Sie die Klimaanlage ohne Fembedienung starten und stoppen. - Der Betriebsmodus ist auf AUTOMATIC eingestellt; die voreingestellte Temperatur beträgt 25°C und der Ventilator ist auf automatische Geschwindigkeit eingestellt.

Einstellen des ON-Timers Einstellen des OFF-Timers

1	Drücken Sie um die Einschalttimereinstellung einzugeben	Drücken Sie OFF, um die Ausschalttimereinstellung einzugeben
2	Drücken Sie um die gewünschte Einschalttimereinstellung auszuwählen.	Drücken Sie , um die gewünschte Ausschalttimereinstellung auszuwählen.
3	Drücken Sie zum den Timer einzustellen.	Drücken Sie zum den Timer einzustellen.
4	Drücken Sie zum den Timer zu löschen	Drücken Sie zum den Timer zu löschen

Mit dem täglichen Timer können der Einschalt- (ON) und der Ausschalttimer (OFF) eingestellt werden. Die Aktualisierung erfolgt täglich.

Einstellung des täglichen Timers

1	Drücken Sie um die Einschalttimereinstellung einzugeben	4	Drücken Sie , um die gewünschte Ausschalttimereinstellung auszuwahlen.
2	Drücken Sie , um die gewünschte Einschalttimerenstellung auszuwählen.	5	Drücken Sie SET
3	Drücken Sie um die Ausschalttimereinstellung einzugeben	6	Drücken Sie wieder, während 1order Rolinkt.

- Wenn der tägliche Timer aktiviert ist, werden beide Pfeile (1, 2 angezeigt.

Hinweis:

• Halten Sie die Fernbedienung innerhalb des Sendungsbereiches der Inneneinheit; sonst entsteht eine zeitliche Verzögerung bis zu 15 Minuten.
  • Die Einstellung wird gespeichert und steht wieder zur Verfügung, wenn Sie die Funktion das nächste Mal verwenden.

14 BETRIEB MIT VOREINSTELLUNGEN

Stellen Sie den gewünschten Betriebsmodus zur späteren Verwendung ein. Zum Speichern und Abrufen von Einstellungen. (mit Ausnahme der Luftstromrichtung)

1. Wählen Sie den gewünschten Betriebsmodus.
2. Halten Sie die Taste 3 Sekunden lang gedrückt, um die Einstellung zu speichern. Die Markierung P wird angezeigt.
3. Drücken Sie PRESET : Hiermit starten Sie die Klimaanlage mit den zuvor gespeicherten Einstellungen.

15 NEUSTARTAUTOMATIK

Zum automatischen Neustarten der Klimaanlage nach einem Stromausfall. (Die Anlage muss eingeschaltet sein.)

Einstellen

1. Halten Sie die RESET-Taste am Innengerät für 3 Sekunden gedrückt, um die Betriebseinstellung zu speichem. (3 Pieptöne und die Lampe OPERATION blinkt 5-mal/Sek für 5 Sekunden)
2. Halten Sie die Taste RESET am Innengerät für 3 Sekunden gedrückt, um den Betriebsmodus zu löschen. (3 Pieptöne, aber die Lampe OPERATION blinkt nicht)
3. Wenn der EINSCHALT- oder AUSSCHALT-Timer eingestellt ist, erfolgt kein NEUSTARTAUTOMATIK.

16 LEISTUNGSAUSWAHL-BETRIEB (Optional)

Diese Funktion wird benutzt, wenn der Leistungsschalter mit anderen elektrischen Geräten verbunden ist. Sie begrenzt den maximalen Strom-/Leistungsverbrauch auf 100%, 75% oder 50%. Je niedriger der Prozentsatz ist, desto höher ist die Einsparung und desto länger ist die Lebensdauer des Kompressors.

Drücken Sie 📋: Wählen Sie: (für 100%), (für 75%), (für 50%)

• Wenn die Stufe ausgewählt wurde, leuchtet die PWR-SEL-Stufe auf der LCD-Anzeige 3 Sekunden lang. Im Fall von 75%- und 50%-Stufe, leuchtet auch die Nummer "75" oder "50" 2 Sekunden lang.
• Aufgrund der Begrenzung des maximalen Stromsverbrauchs durch die LEISTUNGSAUSWAHL-FUNKTION kann die unangemessene Leistung auftreten.

Hinweis: Wenn eine multisystem Außeneinheit angeschlossen ist, kann die Funktion LEISTUNGSSTUFE (POWER-SELECTION) nicht benutzt werden.

17 NACHTKOMFORTBETRIEB

Zum Energiesparen während der Nacht, automatische Kontrolle des Luftstroms und automatische Abschaltung.

Drücken Sie 📄 COMENT SLEEP : Stellen Sie für den Ausschalttimer (OFF-Timer) 1, 3, 5 oder 9 Stunden ein.

Hinweis: Kühlbetrieb; die eingestellte Temperatur wird automatisch 2 Stunden lang um 1 Grad/ Stunde erhöht (maximale Erhöhung um 2 Grad). Beim Heizen sinkt die eingestellte Temperatur.

18 8°C-BETRIEB (Optional)

1. Drücken Sie -Taste, um den Temperaturheizbetrieb auf 8°C einzustellen.
2. Drücken Sie anzupassen. TEMP., um die Temperatureinstellung von 5°C bis 13°C

Hinweis: 8°C funktioniert nur im Heizbetrieb. Wenn die Klimaanlage im Kühlbetrieb (einschließlich Automatikkühlung) oder Trockenbetrieb funktioniert, schaltet die Klimaanlage zum Heizbetrieb um. Wenn eine multisystem Außeneinheit angeschlossen ist, kann die 8-Grad-Funktion nicht benutzt werden.

Schalten Sie die Anlage zunächst am Trennschalter aus.

Zurücksetzen des Filters (Nur bei einigen Modellen)

FILTER Lampe leuchtet auf, der Filter muss gereinigt werden.

Um die Lampe auszuschalten, drücken Sie die RESET-Taste am Innengerät oder die FILTERTaste auf der Fernbedienung.

Innengerät und Fernbedienung

• Reinigen Sie das Innengerät und die Fembedlenung bei Bedarf mit einem feuchten Tuch.
• Benzin, Verdünner, Scheuerpulver oder chemisch behandelte Staubtücher dürfen nicht verwendet werden.

Reinigung des Luftionisators (einmal alle sechs Monate)

1. Schalten Sie das Klimagerät an der Fernbedienung und am Netzteil aus.

2. Offnen Sie manuell die vertikalen Luftströmungslamellen.

3. Verwenden Sie eine Zahnbürste, um die Metallanschlüsse zu reinigen.

Hinweis: Verwenden Sie keine Wattestäbchen oder andere Objekte mit Flusen.

Reinigen des Plasma-Luftreinigers (Ca. jede 1.000 Leistungsstunden)

Schalten Sie das Klimagerät an der Fernbedienung und am Netzteil aus.

1. Entfernen Sie das Lufleinlassabdeckgitter (Nähere Informationen sind im Installationshandbuch zu finden)
2. Ziehen Sie den Plasma-Luftreiniger am Griff heraus.

3. Tauchen Sie den Plasma-Luftreiniger in heißem Wasser bei 40°C bis 50°C für ungefähr 10 bis 15 Minuten ein. Reinigen Sie es mit einem Schwamm.

4. Lassen Sie es im Schatten trocknen.

5. Setzen Sie den Plasma-Luftreiniger am Griff wieder in die rechte und linke Führungsleiste ein.

6. Drücken Sie beide Enden des Plasma-Luftreinigers in die beidseitig liegenden Wölbungen.
7. Befestigen Sie den Luftfilter und anschließend schließen Sie das Lufteinlassabdeckgitter.

20 SELBSTREINIGUNGSBETRIEB (NUR KÜHL- UND ENTFEUCHTUNGSBETRIEB)

Zum Schutz vor unangenehmen Gerüchen, die durch Feuchtigkeit im Innengerät verursacht werden können.

1. Wenn die Taste 📍 im Kühl- ("Cool") bzw. Entfeuchtungsbetrieb ("Dry") einmal gedrückt wird, läuft der Ventilator noch weitere 30 Minuten und schaltet sich dann automatisch aus. Dies verringert die Feuchtigkeit im Innengerät.
2. Drücken Sie innerhalb von 30 Sekunden zweimal die Taste 🔊, um das Gerät sofort abzuschalten.

21 BETRIEBS-UND LEISTUNGSMERKMALE

1. Dreiminütige Einschaltverzögerung zum Schutz der Anlage: Wenn die Klimaanlage aus und sofort wieder eingeschaltet bzw. neu gestartet wird, verzögert diese Funktion den Betriebsstart um etwa 3 Minuten.
2. Vorheizvorgang: Die Klimaanlage wird 5 Minuten lang vorgeheizt, bevor der Heizbetrieb startet.
3. Warmluftkontrolle: Wenn die eingestellte Raumtemperatur erreicht ist, wird die Ventilatorgschwindigkeit automatisch reduziert und das Außengerät stoppt.
4. Automatischer Abtauvorgang: Während des Abtauvorgangs laufen die Ventilatoren nicht.
5. Heizbetrieb: Beim Heizbetrieb wird Außenwärme aufgenommen und in den Raum geführt. Wenn die Außentemperatur sehr niedrig ist, empfiehlt es sich, zum Heizen nicht allein diese Klimaanlage, sondern in Kombination damit ein weiteres Heizgerät zu verwenden.
6. Achtung bei Schneeverwehungen: Wählen Sie den Standort für das Außengerät so, dass die Funktion des Geräts nicht von Schneeverwehungen, Laub oder anderen jahreszeitlichen Einflüssen beeinträchtigt wird.
7. Kleine knackende Geräusche können während des Betriebs auftreten. Dies ist normal, da die Geräusche durch Ausdehnung/Kontraktion des Plastiks auftreten können.

Hinweis: Punkt 2 und 6 gelten nur für das Heizmodell.

Betriebsbedingungen der Klimaanlage

Betrieb\Temp.	Außentemperatur Raumtemperatur
Heizen	-15°C ~ 24°C	Unter 28°C
Kühlen	-10°C ~ 46°C	21°C ~ 32°C
Entfeuchten	-10°C ~ 46°C	17°C ~ 32°C

22 STÖRUNGSBEHEBUNG

Die Klimaanlage funktioniert nicht.	Die Kühl- oder Heizleistung ist unzureichend.
Der Hauptnetzschalter ist ausgeschaltet.Der Trennschalter wurde ausgelöst, um die Stromversorgung zu unterbrechen.Die Stromversorgung ist unterbrochen.Der On-Timer ist eingestellt.	In den Fittern hat sich Staub angesammelt.Die Temperatur wurde nicht richtig eingestellt.Fenster oder Türen sind geöffnet.Lufteinlass oder Luftauslass des Außengeräts sind blockiert.Die Ventilatorgeschwindigkeit ist zu niedrig.Als Betriebsmodus ist FAN (Ventilator) oder DRY (Entfeuchtung) eingestellt.LEISTUNGSAUSWAHL-FUNKTION ist auf 75% oder 50% eingestellt.

23 FERNBEDIENUNG A-B WAHL

Werden 2 Klimageräte installiert, muss die Fernbedienung für jedes Innengerät getrennt werden.

Fernbedienung B-Installation.

1. Drücken Sie am Innengerät die Taste RESET, um das Klimagerät anzustellen.
2. Richten Sie die Fernbedienung auf das Innengerät.
3. Halten Sie die Taste ☐ CHECK auf der Fernbedienung mit der Spitze eines Bleistifts gedrückt. "00" wird im Display angezeigt.
4. Drücken Sie MODE und gleichzeitig drücken. Die Zuordnung "B" erscheint im Display. "00" verschwindet im Display und das Klimagerät wird ausgeschaltet. Die Zuordnung B der Fernbedienung wird gespeichert.

Hinweis:

1. Wiederholen Sie die obigen Schritte, um die Fernbedienung auf Zuordnung A umzustellen.
2. Die Fernbedienung A zeigt im Display kein "A".
3. Die Werkseinstellung der Fernbedienung steht auf A.

17 PROVOZ PRO KOMFORTNÍ SPÁNEK
