CSWA 400 - Küchenwaage MIELE - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Küchenwaage
Marke	Miele
Modell	CSWA 400
Tragfähigkeit	10 kg (22 lb)
Genauigkeit	± (1% des Gewichts + 1 Digit), ca. ±5 g / 0,2 oz
Batterietyp	9V PP3
Batterielebensdauer	Etwa 2 Jahre
Display	Digital, 5-stellig
Maßeinheiten	kg oder lb/oz (umschaltbar)
Tara-Funktion	Ja (auf Null kalibrieren)
Automatische Abschaltung	Nach 2 Minuten Inaktivität
Überlastanzeige	Zeigt "···" über 10 kg an
Untergewichtsgrenze	Ungenau unter 0,015 kg (0,6 oz)
Material der Wiegefläche	Keramik
Installationsart	Einbau (Combiset)
Ausschnittmaße (Einzelgerät)	266 mm (B) x 500 mm (T) ±1 mm
Reinigungsmethode	Feuchtes Tuch, mildes Reinigungsmittel; keine Scheuermittel oder Dampfreiniger
Sicherheitsvorkehrungen	Keinen Dampfreiniger verwenden; schwere Gegenstände nicht fallen lassen; Flüssigkeiten vom Rahmen fernhalten
Garantie	Herstellergarantie (Details siehe Handbuch)
Service-Kontakt	Miele Kundendienst oder autorisierter Händler
Lieferumfang	Waage, 9V-Batterie, Einbaurahmen, Bedienungsanleitung

Häufig gestellte Fragen - CSWA 400 MIELE

Wie ändere ich die Maßeinheit von kg zu lb/oz?

Wenn die Waage ausgeschaltet ist, drücken Sie die Taste etwa 5 Sekunden lang. Die aktuelle Einheit erscheint. Kurz drücken, um zu ändern, dann etwa 5 Sekunden gedrückt halten, bis "88888" erscheint, um zu speichern.

Welchen Batterietyp verwendet die Waage?

Die Miele CSWA 400 verwendet eine 9V-PP3-Batterie. Ein Austausch ist etwa alle 2 Jahre erforderlich.

Wie kalibriere ich die Waage (Tara)?

Drücken Sie die Taste, bis die Anzeige "0.000" kg oder "0: 0.0" lb/oz zeigt. Dadurch wird die Waage auf Null gesetzt, um weitere Gegenstände hinzuzufügen.

Was soll ich tun, wenn das Display '···' anzeigt?

Dies zeigt an, dass die Last 10 kg (22 lb) überschreitet. Entfernen Sie etwas Gewicht, um eine Überlastung zu vermeiden.

Meine Waage schaltet sich nicht ein; was könnte das Problem sein?

Stellen Sie zunächst sicher, dass die Batterie richtig eingelegt ist und Ladung hat. Wenn die Anzeige nichts zeigt, ersetzen Sie die 9V-Batterie. Überprüfen Sie auch die Verbindung des Batterieclips.

Kann ich die Waage zum Wiegen heißer Gegenstände verwenden?

Nein, legen Sie niemals heiße Töpfe oder Pfannen auf die Wiegefläche, da dies die darunterliegende Elektronik beschädigen kann. Lassen Sie die Gegenstände zuerst abkühlen.

Wie reinige ich die Keramikoberfläche?

Verwenden Sie ein feuchtes Tuch mit mildem Spülmittel. Bei hartnäckigen Verschmutzungen verwenden Sie einen Keramikreiniger. Vermeiden Sie Scheuermittel, Scheuerschwämme oder Dampfreiniger. Mit einem weichen Tuch trockenreiben.

Was ist die maximale Tragfähigkeit?

Die maximale Tragfähigkeit beträgt 10 kg (22 lb). Gewichte darüber zeigen "···" und können die Waage beschädigen.

Wie installiere ich die Waage in die Arbeitsplatte?

Schneiden Sie ein Loch in die Arbeitsplatte gemäß den Abmessungen: 266 mm (B) x 500 mm (T) für ein Gerät, mit einem Sicherheitsabstand von mindestens 50 mm zu Wänden. Versiegeln Sie die Schnittflächen mit hitzebeständigem Dichtmittel. Befolgen Sie die detaillierte Installationsskizze im Handbuch.

Was bedeutet der Fehler 'C 100'?

'C 100' erscheint, wenn Sie versuchen, die Maßeinheit zu ändern, während die Waage eingeschaltet ist. Schalten Sie die Waage aus, entfernen Sie jegliches Gewicht, warten Sie 2 Minuten auf die automatische Abschaltung, und versuchen Sie es dann erneut.

BEDIENUNGSANLEITUNG CSWA 400 MIELE

Gerätebeschreibung 3

Sicherheitshinweise und Warnungen 4

Akiver Umweltschutz 5

Vor dem ersten Benutzen 6

Vorinformationen 6

Batterie einlegen 6

Erste Reinigung 6

Bedienung....7

Gewichtseinheit wechseln 7

Einschalten und Wiegen 7

Tarieren 8

Überlast / Unterlast 8

Ausschalten 8

Batterie wechseln....9

Reinigung und Pflege 10

Technik 11

Technische Daten 11

Kundendienst. 12

Typenschild 12

Montage 13

Geräte- und Ausschnittmaße 13

Einbau 16

D 3

DK 17

NL B 35

GB USA CDN SG AUS 51

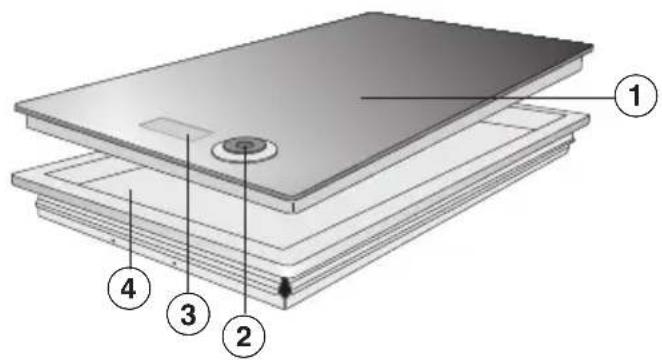

Geräteoberseite

① Wiegefläche
② Einstellknopf
③ Anzeige
④ Einbauwanne

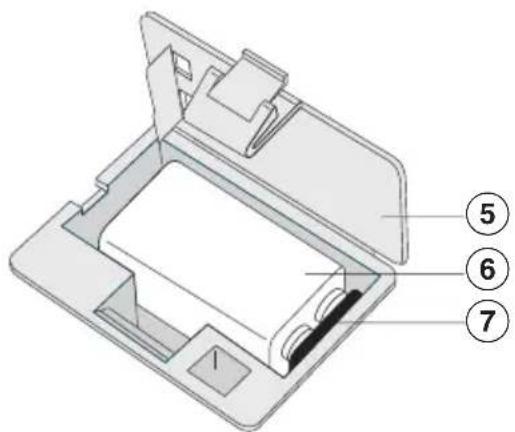

Batteriefach / Geräteunterseite

⑤ Deckel des Batteriefachs
⑥ Blockbatterie
⑦ Batterieclip

Lesen Sie vor dem ersten Benutzen aufmerksam die Gebrauchsanweisung. Dadurch schützen Sie sich selbst und vermeiden Schäden an Ihrem Gerät.
Dieses Gerät ist nur für die Verwendung im Haushalt, nicht für gewerbliche Zwecke bestimmt.
Achten Sie darauf, dass keine Gegenstände oder Kochgeschirre auf die Waage fallen. Auch leichte Gegenstände (z. B. Salzstreuer) können Risse oder Brüche in der Wiegefläche verursachen.
Um Beschädigungen der Wiegefläche wie Kratzer oder Flecken zu vermeiden, beachten Sie Folgendes:
– Schneiden Sie nicht mit einem Messer auf der Wiegefläche.
- Schieben Sie keine Töpfe oder Pfannen auf der Wiegefläche hin und her. Auch Verunreinigungen, wie z. B. Sandkörner, können Kratzer verursachen.
- Stellen Sie keinesfalls heißes, verschmutztes und feuchtes (Koch-)Geschirr auf der Wiegefläche ab. Vor allem stärke- und säurehaltige Verschmutzungen können zu Flecken führen, die nicht mehr zu beseitigen sind.
Stellen Sie keinesfalls heiße Töpfe oder Pfannen im Bereich der Anzeige ab. Dadurch kann die darunter liegende Elektronik beschädigt werden.

Halten Sie heiße Gegenstände vom Einstellknopf fern. Die Lackierung ist nicht hitzebeständig.
Achten Sie darauf, dass keine Flüssigkeit über den Spalt in die Einbauwanne gelangt. Die Elektronik des Gerätes könnte beschädigt werden. Falls Flüssigkeit in die Einbauwanne gelangt ist, reinigen Sie sie sofort, um Beschädigungen und Geruchsbelästigungen zu vermeiden.
Achten Sie darauf, dass keine Lebensmittelreste in den Spalt oder in die Einbauwanne gelangen. Dies könnte dazu führen, dass die Waage nicht mehr den korrekten Wert anzeigt.
Heben Sie die Wiegefläche nur am Einstellknopf an. Verwenden Sie zum Anheben keine Metallgegenstände, es entstehen sonst Kratzer am Rahmen.
Verwenden Sie keinesfalls einen Dampfreiniger. Der Dampfdruck kann zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet.
Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.

Entsorgung der Verpackung

Die Verpackung ist nötig, da sie das Gerät vor Transportschäden schützt. Ihr Händler nimmt die Verpackung im Allgemeinen zurück. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Sollten Sie die Transportverpackung selbst entsorgen, erfragen Sie bitte die Anschrift des nächsten Wertstoffcenters oder Recyclinghofes bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgung von Altgeräten

Altgeräte enthalten noch wertvolle Stoffe. Erkundigen Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung oder auch bei der nächstgelegenen Auto- oder Schrottverwertung nach den Möglichkeiten der Altgerätewiederverwertung.

Entsorgung von Batterien

Bringen Sie verbrauchte Batterien in den Handel zurück oder geben Sie sie bei einer entsprechenden Sammelstelle ab.

Vorinformationen

Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befindet, an die dafür vorgesehene Stelle im Kapitel "Typenschild".

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie diese einem eventuellen Nachbesitzer weiter.

Batterie einlegen

Bevor die Waage benutzt werden kann, muss die mitgelieferte Blockbatterie eingesetzt werden (siehe Kapitel "Batterie wechseln").

Erste Reinigung

Vor dem ersten Benutzen sollten Sie Ihr Gerät mit einem feuchten Tuch abwischen und danach trockenreiben.

Gewichtseinheit wechseln

Das Gewicht kann wahlweise in kg oder lb/oz angezeigt werden. Sie können die Gewichtseinheit nur bei ausgeschalteter Waage wechseln.

So wechseln Sie die Gewichtseinheit:

■ Drücken Sie den Einstellknopf ca. 5 Sekunden lang.

In der Anzeige erscheint die derzeit gewählte Gewichtseinheit.

■ Wechseln Sie nun die Gewichtseinheit durch kurzes Drücken auf den Einstellknopf.

■ Drücken Sie anschließend den Einstellknopf ca. 5 Sekunden lang, bis in der Anzeige "88888" erscheint.

Nun ist die gewünschte Gewichtseinheit gespeichert.

Sollten Sie diesen Vorgang bei eingeschalteter Waage beginnen, erscheint in der Anzeige "C 100". Entfernen Sie evtl. aufgelegtes Wiegegut und warten Sie 2 Minuten, bis sich die Waage automatisch abgestellt hat. Nun können Sie von vorn beginnen.

Einschalten und Wiegen

■ Schalten Sie die Waage durch Drücken des Einstellknopfes ein.

In der Anzeige erscheint zunächst

"88888", danach automatisch "0.000" kg bzw.

"0: 0.0" lb/oz

Die Waage ist jetzt wiegebereit.

■ Legen Sie das Wiegegut möglichst in die Mitte der Wiegefläche.

In der Anzeige erscheint das Gewicht.

Tarieren

Sie können die Waage jederzeit bei aufgelegtem Wiegegut tarieren, d. h. auf Null zurückstellen.

■ Drücken Sie den Einstellknopf, bis in der Anzeige die Nullen erscheinen.

Wollen Sie weitere Lebensmittel dazu- wiegen, können Sie die Waage immer wieder tarieren.

Zum Schluss können Sie sich das Gesamtgewicht anzeigen lassen, indem Sie die Waage noch einmal tarieren und dann das gesamte Wiegegut von der Waage nehmen. Das Gesamtgewicht wird mit negativem (-) Vorzeichen angezeigt.

Überlast / Unterlast

Liegt das Gewicht des Wiegegutes über dem Wägebereich von max.

10 kg / 22 lb, so erscheint in der Anzeige "- - - - -".

Liegt das Gewicht des Wiegegutes unter dem Wägebereich von 0.015 kg / 0,6 oz, erscheint zwar ein Wert in der Anzeige, der aber nicht zutreffend sein muss, da die Waage für diesen Gewichtsbereich nicht vorgesehen ist.

Ausschalten

■ Drücken Sie so oft auf den Einstellknopf, bis in der Anzeige "0.000" kg bzw. "0: 0.0" lb/oz erscheint.
■ Schalten Sie die Waage durch erneutes Drücken des Einstellknopfes aus.

Wird die Waage zwei Minuten lang nicht benutzt, schaltet sie sich automatisch aus.

Die Batterie muss ausgewechselt werden, wenn nach ca. 2 Jahren folgende Anzeige erscheint:

Io

Sie benötigen für die Waage eine 9V-Blockbatterie des Typs 6LR61.

So gehen Sie vor:

■ Heben Sie die Wiegefläche am Einstellknopf an.
■ Nehmen Sie die Wiegefläche mit beiden Händen heraus und legen Sie sie mit der Unterseite nach oben auf eine saubere und glatte Fläche.
■ Öffnen Sie den Deckel des Batteriefaches.
■ Nehmen Sie die verbrauchte Batterie heraus und lösen Sie den Batterieclip von der Batterie.
■ Befestigen Sie den Batterieclip an der neuen Batterie und legen Sie die angeschlossene Batterie in das Batteriefach.

■ Drücken Sie den Deckel des Batteriefachs zu bis er einrastet.

■ Setzen Sie die Wiegefläche wieder auf die Einbauwanne.

Heben Sie die Wiegefläche nur am Einstellknopf an. Verwenden Sie zum Anheben keine Metallgegenstände, es entstehen sonst Kratzer am Rahmen.

Bringen Sie die verbrauchte Batterie in den Handel zurück oder geben Sie sie bei einer entsprechenden Sammelstelle ab.

Verwenden Sie keinesfalls einen Dampfreiniger. Der Dampfdruck kann zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet.

Heben Sie die Wiegefläche nur am Einstellknopf an. Verwenden Sie zum Anheben keine Metallgegenstände, es entstehen sonst Kratzer am Rahmen.

Verwenden Sie auf keinen Fall scheuernde oder aggressive Reinigungsmittel, wie z. B. Grill- und Backofensprays, Fleck- und Rostentferner, Scheuersande oder Schwämme mit kratzender Oberfläche.

Reinigen Sie die Glasfläche der Waage nach jedem Benutzen. Kontrollieren Sie auch die Einbauwanne nach jedem Benutzen und entfernen Sie eingedrunge- ne Lebensmittelreste oder Flüssigkeiten sofort. Reinigen Sie die Einbauwanne regelmäßig.

Verwenden Sie zum Reinigen je nach Bedarf ein feuchtes Tuch oder Spülmittellauge.

Stärkere Verschmutzungen der Glasfläche können mit einem speziellen Glaskeramik-Reinigungsmittel entfernt werden. Reinigen Sie in jedem Fall mit einem feuchten Tuch nach, um Schlierenbildung auf der Glasfläche zu vermeiden.

Reiben Sie das gesamte Gerät anschließend mit einem weichen, sauberen Tuch trocken.

Technische Daten

Tragkraft:

10 kg / 22 lb

Wiegegenauigkeit:

± (Auflösung 1 % + 1 Digit)

entspricht 1 % des tatsächlichen Gewichtes + 5g / 2oz

Batterie:

9V-Blockbatterie 6LR61

Kundendienst

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte:

- Ihren Miele Fachhändler oder

– den Miele Werkkundendienst unter den Telefonnummern:

D Deutschland

0800 - 22 44 666

A Österreich

050 800 300*

(*österreichweit zum Ortstarif)

L Luxemburg

(00352) 4 97 11-20/22

Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. Beide Angaben finden Sie auf dem beiliegenden Typenschild.

Typenschild

Kleben Sie hier das beiliegende Typenschild ein. Achten Sie darauf, dass die Modellbezeichnung mit den Angaben auf der Titelseite dieser Gebrauchsanweisung übereinstimmt.

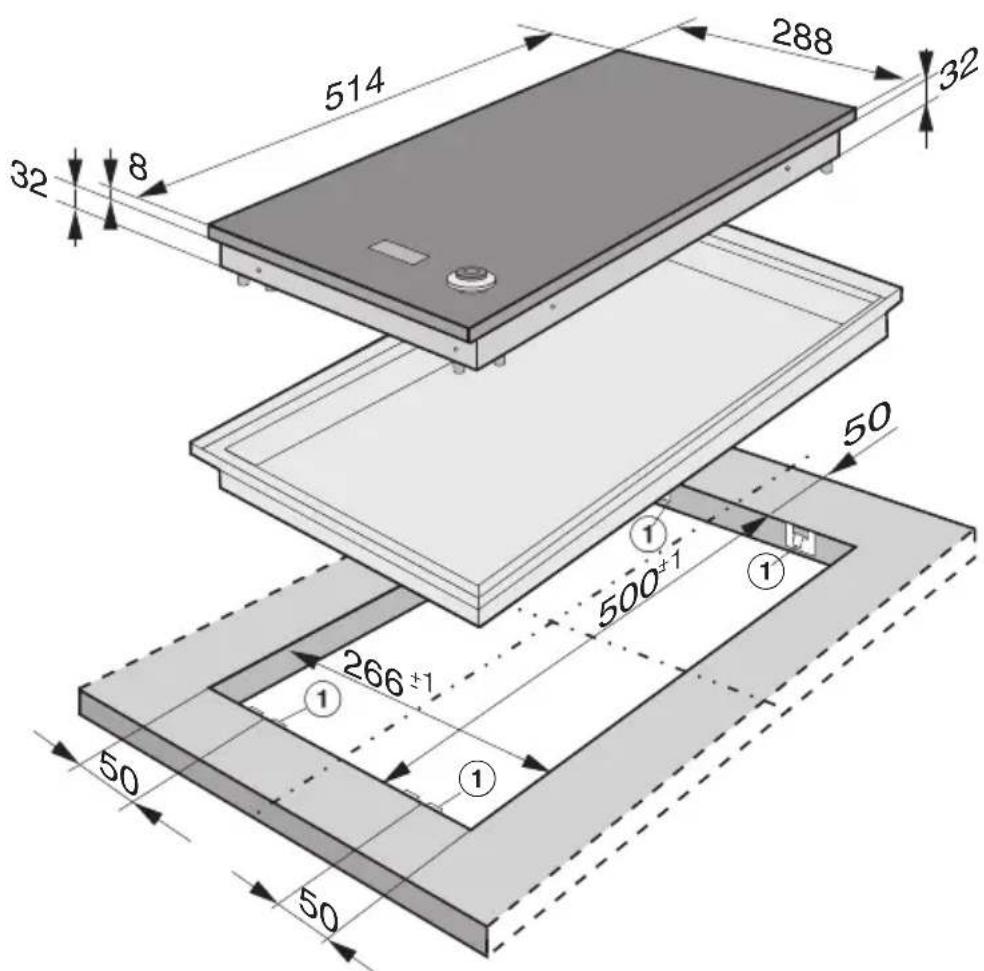

Geräte- und Ausschnittmaße

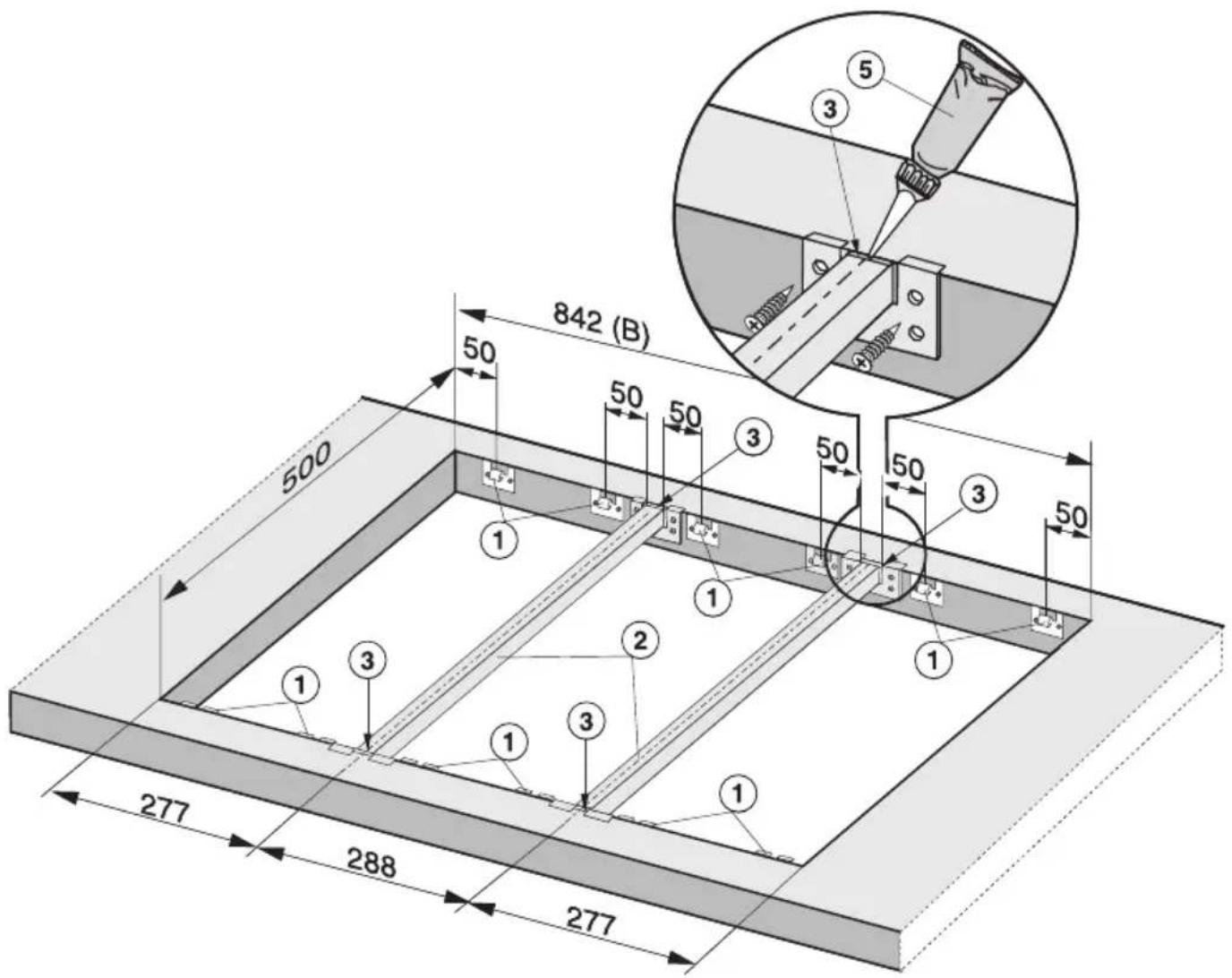

① Klemmfedern

① Klemmfedern
② Zwischenleiste
③ Zwischenraum zwischen Leiste und Arbeitsplatte
⑤ Silikon

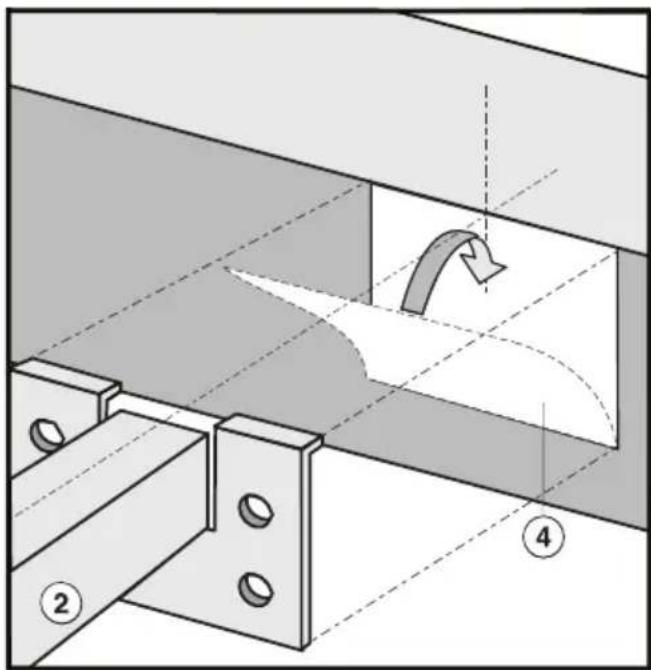

Befestigung der Klemmfedern / Zwischenleisten bei Arbeitsplatten aus Granit

① Klemmfedern
② Zwischenleiste
④ Doppelseitiges Klebeband
⑤ Silikon

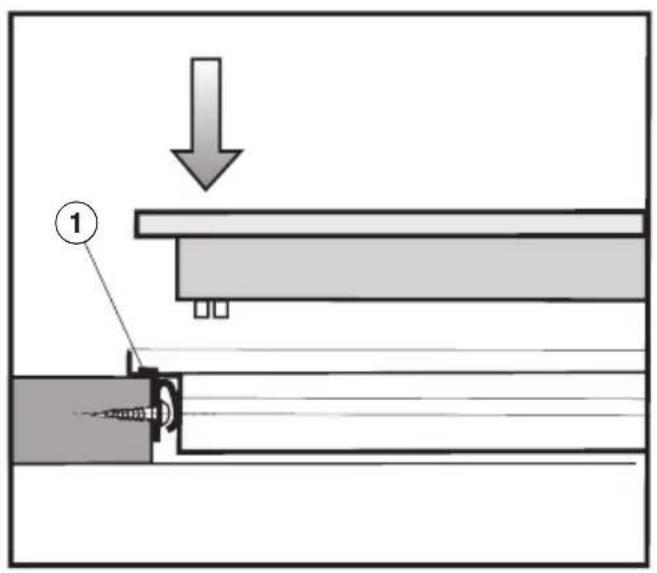

Einbau

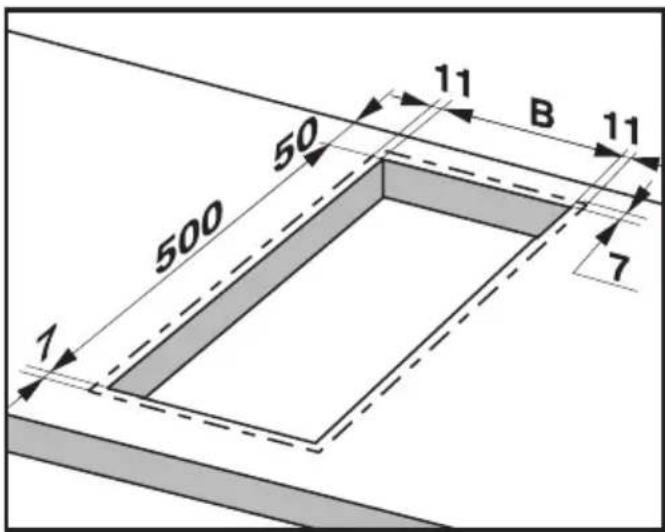

Die Maße 7 mm und 11 mm geben jeweils den Auflagerand des Gerätes auf der Arbeitsplatte an.

■ Erstellen Sie den Arbeitsplattenausschnitt und beachten Sie dabei auch die Gerätehöhe.

Das Maß "B" steht für die Kombination mehrerer Geräte und ist der Tabelle zu entnehmen.

■ Bitte beachten Sie den Mindestabstand von 50 mm zur Rückwand und den Abstand rechts oder links zu einer Seitenwand.

■ Die Schnittflächen sollten mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Die verwendeten Materialien müssen temperaturbeständig sein.

Anzahl der Geräte	Arbeitsplattenausschnitt
	Tiefe in mm ± 1 mm	Breite (= Maß B) in mm ± 1 mm
1	500	266
2	500	554
3	500	842
4	500	1130
5	500	1418
6	500	1706
7	500	1994

Achtung:

Der Arbeitsplattenausschnitt darf mit einer maximalen Abweichung von ± 1 mm hergestellt werden.

Bei Einbau von mehreren Geräten muss zwischen den einzelnen Geräten jeweils eine Leiste montiert werden.
