BEDIENUNGSANLEITUNG CS 1418 WA MIELE
de-DE Waage Gebrauchs- und Montageanweisung
de-CH Waage Gebrauchs- und Montageanweisung
Gerätebeschreibung 3
Sicherheitshinweise und Warnungen 4
Entsorgung 6
Vor dem ersten Benutzen 6
Gewichtseinheit umstellen 7
Einschalten und Wiegen 7
Ausschalten 7
Tarieren 7
Überlast / Unterlast 8
Batterien wechseln 8
Reinigung und Pflege 9
Nachkaufbares Zubehör 10
Geräte- und Einbaumaße. 11
Arbeitsplatte vorbereiten 11
Einbau von mehreren Geräten....12
Klemmfedern und Zwischenleisten befestigen 15
Gerät / Geräte einsetzen 17
Allgemeine Einbauhinweise. 18
Kundendienst / Typenschild / Garantie 19
de-CH 20
fr-CH 39
it-CH 56

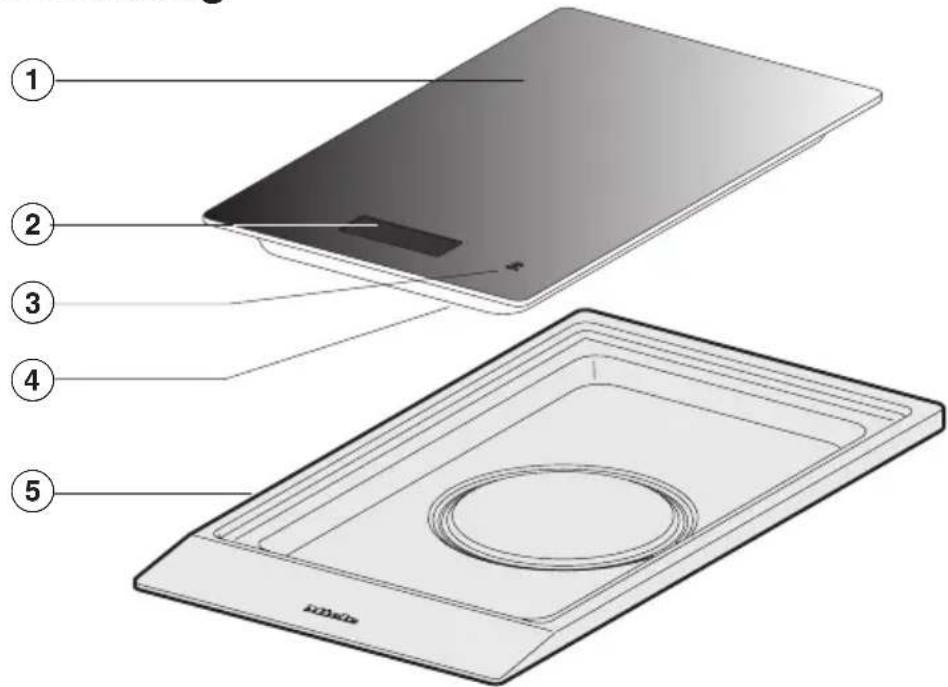

Gerätebeschreibung
① Waage
② Display
③ Sensorfeld für Ein/Aus und Tara
④ Batteriefach (an der Unterseite des Gerätes)
⑤ Einbauwanne
Wiegebereich
Tragkraft: 10 kg / 22 lb.
Messung in 5 g / 0 , 2 oz.-Schritten
Mindestlast: 15 g / 0,6 oz.
Mitgeliefertes Zubehör
Spezialwerkzeug
Zum Anheben der Waage aus der Einbauwanne
Sicherheitshinweise und Warnungen
Lesen Sie vor dem ersten Benutzen aufmerksam die Gebrauchs- und Montageanweisung. Dadurch vermeiden Sie Schäden an Ihrem Gerät.
Bewahren Sie die Gebrauchsanweisung auf, und geben Sie diese einem eventuellen Nachbesitzer weiter.
Die fehlerfreie Funktion des Gerätes ist nur gewährleistet, wenn die Waage in der Einbauwanne liegt.
Diese Waage ist dazu bestimmt, im Haushalt und in haushaltsähnlichen Aufstellumgebungen verwendet zu werden, wie beispielsweise
- in Läden, Büros und anderen ähnlichen Arbeitsumgebungen,
– in landwirtschaftlichen Anwesen,
– von Kunden in Hotels, Motels, Frühstückspensionen und weiteren typischen Wohnumfeldern.
Diese Waage ist nicht für den Gebrauch im Außenbereich bestimmt.
Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.
Achten Sie darauf, dass keine Flüssigkeit über den Spalt in die Einbauwanne gelangt. Die Elektronik der Waage könnte beschädigt werden. Falls Flüssigkeit in die Einbauwanne gelangt ist, reinigen Sie sie sofort, um Beschädigungen und Geruchsbelästigungen zu vermeiden.
Um Beschädigungen der Wiegefläche wie Kratzer oder Flecken zu vermeiden, beachten Sie Folgendes:
- Schneiden Sie nicht mit einem Messer auf der Wiegefläche.
- Schieben Sie keine Töpfe oder Pfannen auf der Wiegefläche hin und her. Auch Verunreinigungen, z. B. Sandkörner, können Kratzer verursachen.
- Stellen Sie keinesfalls heißes, verschmutztes und feuchtes (Koch-)Geschirr auf der Wiegefläche ab. Vor allem stärke- und säurehaltige Verschmutzungen können zu Flecken führen, die nicht mehr zu beseitigen sind.
Achten Sie darauf, dass keine Lebensmittelreste in den Spalt oder in die Einbauwanne gelangen. Dies könnte dazu führen, dass die Waage nicht mehr den korrekten Wert anzeigt.
Während der Garantiezeit darf eine Reparatur der Waage nur von einem von Miele autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
Achten Sie darauf, dass keine Gegenstände oder Kochgeschirre auf die Waage fallen. Auch leichte Gegenstände (z. B. Salzstreuer) können Risse oder Brüche in der Wiegefläche verursachen.
Stellen Sie keinesfalls heiße Töpfe oder Pfannen im Bereich des Displays ab. Dadurch kann die darunter liegende Elektronik beschädigt werden.
Entsorgung
Transportverpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.
Altgeräte
Altgeräte enthalten noch wertvolle Stoffe. Erkundigen Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung oder auch bei der nächstgelegenen Auto- oder Schrottverwertung nach den Möglichkeiten der Altgerätewiederverwertung.
Bitte sorgen Sie dafür, dass Altgeräte bis zum Abtransport kindersicher aufbewahrt werden.
Batterien
Entsorgen Sie die Batterien über das öffentliche Sammelsystem. Werfen Sie die Batterien nicht in den Hausmüll.
Vor dem ersten Benutzen
■ Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befindet, an die dafür vorgesehene Stelle im Kapitel "Typenschild".
■ Legen Sie die mitgelieferten Batterien ein. Siehe Kapitel "Batterien wechseln".
■ Reinigen Sie das Gerät vor dem ersten Benutzen mit einem feuchten Tuch.

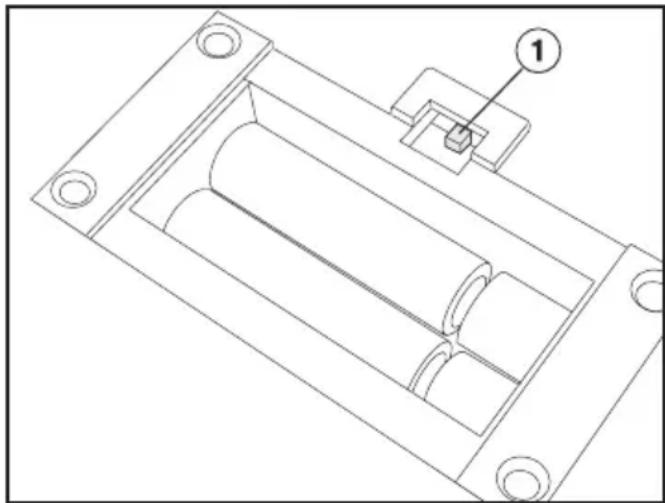

Gewichtseinheit umstellen
Das Gewicht kann wahlweise in kg oder lb/oz angezeigt werden.
Der Schalter ① zum Umstellen der Gewichtseinheit befindet sich im Batteriefach.
■ Heben Sie die Waage mit Hilfe des mitgelieferten Spezialwerkzeuges an.
Heben Sie die Waage nur mit dem mitgelieferten Spezialwerkzeug an, Metallgegenstände verursachen Kratzer.
■ Nehmen Sie die Waage mit beiden Händen heraus und legen Sie sie mit der Glasfläche nach unten auf eine saubere und glatte Fläche.
■ Öffnen Sie das Batteriefach.
■ Schieben Sie den Schalter ① mit Hilfe eines Gegenstandes (z. B. ein Kugelschreiber) nach links bzw. rechts.
■ Setzen Sie die Waage wieder in die Einbauwanne.
Einschalten und Wiegen
■ Berühren Sie das EIN-/AUS-Sensorfeld ①.
Im Display erscheint zunächst "8.8.8.8.8", danach "0" (kg) bzw. "0.00" (lb/oz).
Die Waage ist jetzt wiegebereit.
■ Legen Sie das Wiegegut möglichst in die Mitte der Wiegefläche.
Im Display erscheint das Gewicht.
Ausschalten
■ Berühren Sie das Sensorfeld ① so lange, bis die Anzeige im Display er- lisch.
Wird die Waage zwei Minuten lang nicht benutzt, schaltet sie sich automatisch aus.
Tarieren
Sie können die Waage jederzeit bei aufgelegtem Wiegegut tarieren, d. h. auf Null zurückstellen.
■ Berühren Sie das Sensorfeld ①/Tara. Im Display erscheint 0.
Wollen Sie weitere Lebensmittel dazu- wiegen, können Sie die Waage immer wieder tarieren.
Überlast / Unterlast
Liegt das Gewicht des Wiegegutes über dem Wägebereich von max. 10 kg / 22 lb, so erscheint im Display die Fehlermeldung "E".
Liegt das Gewicht des Wiegegutes unter dem Wägebereich von 0.015 kg / 0,6 oz, erscheint zwar ein Wert im Display, der aber nicht zutreffend sein muss, da die Waage für diesen Gewichtsbereich nicht vorgesehen ist.
Heben Sie die Waage nur mit dem mitgelieferten Spezialwerkzeug an, Metallgegenstände verursachen Kratzer.
Entsorgen Sie die Batterien über das öffentliche Sammelsystem. Werfen Sie die Batterien nicht in den Hausmüll.
Batterien wechseln
Die Batterien müssen ausgewechselt werden, wenn folgende Anzeige im Display erscheint:
Lo
Sie benötigen für die Waage vier Batterien.
■ Heben Sie die Waage mit Hilfe des mitgelieferten Spezialwerkzeuges an.
■ Nehmen Sie die Waage mit beiden Händen heraus und legen Sie sie mit der Glasfläche nach unten auf eine saubere und glatte Fläche.
- Öffnen Sie den Deckel des Batteriefaches und nehmen Sie die verbrauchten Batterien heraus.
■ Setzen Sie die neuen Batterien ein und drücken Sie den Deckel des Batteriefachs zu bis er einrastet.
■ Setzen Sie die Waage wieder in die Einbauwanne.
Reinigung und Pflege
Verwenden Sie zum Reinigen keinesfalls ein Dampf-Reinigungsgerät. Der Dampfdruck kann zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet.
Heben Sie die Waage nur mit dem mitgelieferten Spezialwerkzeug an, Metallgegenstände verursachen Kratzer.
Um Beschädigungen der Oberflächen zu vermeiden, verwenden Sie bei der Reinigung keine
- soda-, alkali-, ammoniak-, säure- oder chloridhaltigen Reinigungsmittel,
- kalklösenden Reinigungsmittel,
- Fleck- und Rostentferner,
- scheuernden Reinigungsmittel, z. B. Scheuerpulver, Scheuermilch, Putzsteine,
- lösemittelhaltigen Reinigungsmittel,
- Geschirrspülmaschinen-Reiniger,
- Grill- und Backofensprays,
- scheuernden harten Bürsten und Schwämme (z. B. Topfschwämme), oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,
- spitzen Gegenstände (damit die Dichtungen zwischen Rahmen und Arbeitsplatte nicht beschädigt werden).
Reinigen Sie die das gesamte Gerät mit einem Schwammtuch, etwas Handspülmittel und warmem Wasser. Weichen Sie fest anhaftende Verschmutzungen vorher ein. Trocknen Sie das Gerät zum Schluss mit einem weichen Tuch.
Glasfläche
Reinigen Sie die Glasfläche der Waage nach jedem Benutzen.
Entfernen Sie alle groben Verschmutzungen mit einem feuchten Tuch.
Wischen Sie die Glasfläche zum Schluss nass ab und reiben Sie sie mit einem sauberen Tuch trocken.
Einbauwanne
Reinigen Sie die Einbauwanne regelmäßig. Entfernen Sie eingedrungene Lebensmittelreste oder Flüssigkeiten sofort.
Bei Bedarf können Sie den Miele Glaskeramik- und Edelstahlreiniger verwenden (siehe Kapitel "Nachkaufbares Zubehör"). Achten Sie darauf, das Mittel ausschließlich in Schliffrichtung (Rillenrichtung) anzuwenden.
Um ein schnelles Wiederverschmutzen zu verhindern, empfehlen wir die Verwendung des Miele Edelstahl-Pflegemittels (siehe Kapitel "Nachkaufbares Zubehör").
Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.
Nachkaufbares Zubehör
Das Miele-Sortiment enthält auf Ihr Gerät abgestimmte Reinigungs- und Pflegemittel.
Sie können diese Produkte im Internet bestellen.
Sie erhalten Sie auch über den Miele-Kundendienst (siehe Umschlag) und bei Ihrem Miele Fachhändler.
Glaskeramik- und Edelstahlreiniger 250 ml
Entfernt stärkere Verschmutzungen, Kalkflecken und leichte Verfärbungen
Edelstahl-Pflegemittel 250 ml
Einfache Entfernung von Wasserstreifen, Flecken und Finger-abdrücken.
Verhindert ein schnelles Wiederverschmutzen
Microfasertuch
Entfernt Fingerabdrücke und leichte Verschmutzungen
Geräte- und Einbaumaße
① Klemmfedern
② Einbauhöhe
Arbeitsplatte vorbereiten
■ Erstellen Sie den Arbeitsplattenausschnitt für ein oder mehrere Geräte entsprechend der Maßskizze.
■ Versiegeln Sie die Schnittflächen bei Arbeitsplatten aus Holz mit speziellem Lack, Silikonkautschuk oder Gießharz, um ein Aufquellen durch Feuchtigkeit zu verhindern. Die verwendeten Materialien müssen temperaturbeständig sein.
Wird beim Einbau festgestellt, dass die Dichtung des Rahmens an den Ecken nicht richtig auf der Arbeitsfläche aufliegt, können die Eckenra-dien, ≤ R4, mit der Stichsäge vorsichtig nachgearbeitet werden.
Einbau von mehreren Geräten
Bei Einbau von mehr als einem Gerät muss zwischen den einzelnen Geräten jeweils eine Zwischenleiste ② montiert werden. Siehe Kapitel "Klemmfedern und Zwischenleisten" befestigen.

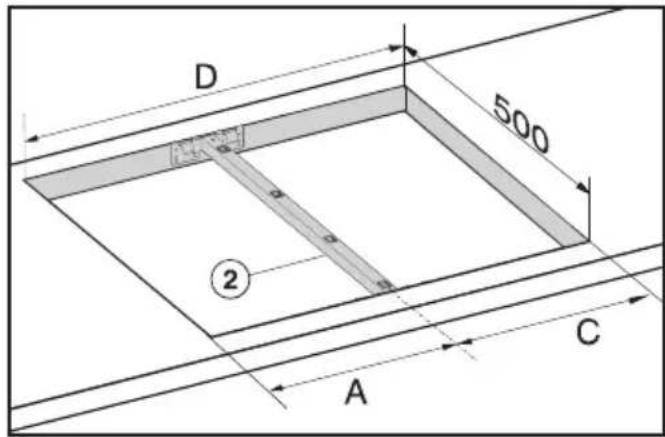

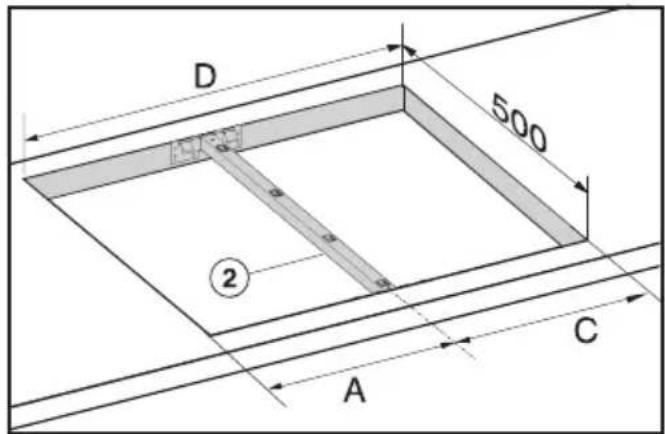

Arbeitsplattenausschnitt
- zwei Geräte
Bei Einbau von zwei Geräten ergibt sich die Breite des Arbeitsplattenausschnittes D aus den Maßen A und C.

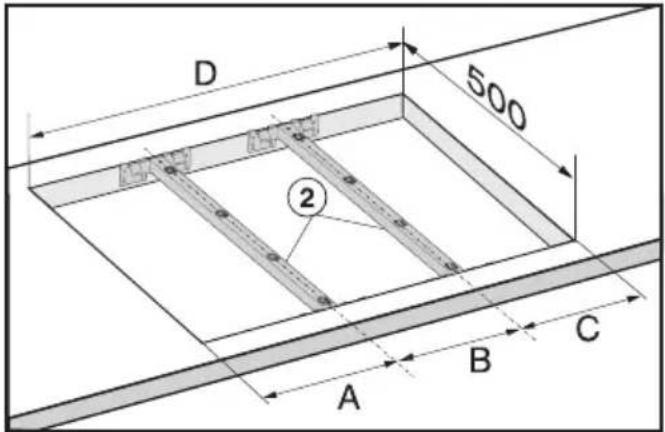

Arbeitsplattenausschnitt
- drei Geräte
Bei Einbau von drei Geräten ergibt sich die Breite des Arbeitsplattenausschnittes D aus den Maßen A und B und C.
A = Gerätebreite (288 mm oder 380 mm oder 576 mm) minus 8 mm
B = Gerätebreite (288 mm oder 380 mm oder 576 mm)
C = Gerätebreite (288 mm oder 380 mm oder 576 mm) minus 8 mm
D = Breite des Arbeitsplattenausschnittes
Bei Einbau von mehr als drei Gerä- ten muss für jedes weitere Gerät zu den Maßen A und B und C die ent- sprechende Gerätebreite B (288 mm oder 380 mm oder 576 mm) addiert werden.
Beispielrechnungen zum Arbeitsplattenausschnitt bei Einbau von drei Geräten
| AGerätebreite minus 8 | BGerätebreite | CGerätebreite minus 8 | DArbeitsplatten-ausschnitt |
| 280 288 280 | 848 | ||
| 280 380 372 | 1032 | ||
| 280 576 568 | 1424 | ||
| 372 288 280 | 940 | ||
| 372 380 372 | 1124 | ||
| 372 576 568 | 1516 | ||
| 568 288 280 | 1136 | ||
| 568 380 372 | 1320 | ||
| 568 - 568 1136 | |||
Alle Maße in mm.
① Klemmfedern
② Zwischenleisten
③ Zwischenraum zwischen Leiste und Arbeitsplatte
④ Abdeckung
Die Befestigung der Klemmfedern ① und Zwischenleisten ② wird in der Abbildung für 3 Geräte dargestellt.
Für jedes weitere Gerät ist eine zusätzliche Zwischenleiste erforderlich. Die Position für die Befestigung einer zusätzlichen Zwischenleiste ist abhängig von der Gerätebreite B (288mm / 380mm / 576mm).

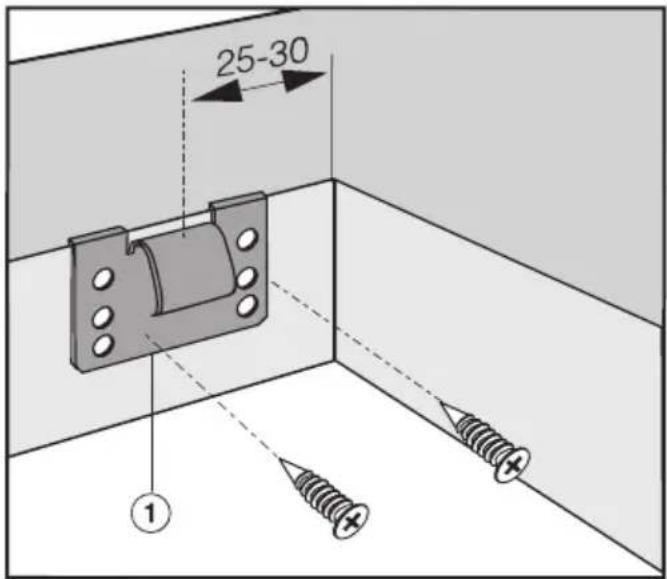

Klemmfedern und Zwischenleisten befestigen
Arbeitsplatte aus Holz
■ Legen Sie die mitgelieferten Klemmfedern ① und die Zwischenleisten ② an den gekennzeichneten Stellen am oberen Rand des Ausschnittes auf.
■ Befestigen Sie die Klemmfedern und Zwischenleisten mit den mitgelieferten Schrauben 3,5 x 25 mm.
Arbeitsplatte aus Naturstein
Die Schrauben werden für Arbeitsplatten aus Naturstein nicht benötigt.
■ Positionieren und befestigen Sie die Klemmfedern ① und Zwischenleisten ② mit starkem doppelseitigem Klebeband ③.
■ Verkleben Sie die seitlichen Ränder und den unteren Rand der Klemmfedern ① und Zwischenleisten ② mit Silikon.
■ Füllen Sie den Zwischenraum ⑤ zwischen den Leisten und der Arbeitsplatte mit Silikon aus.

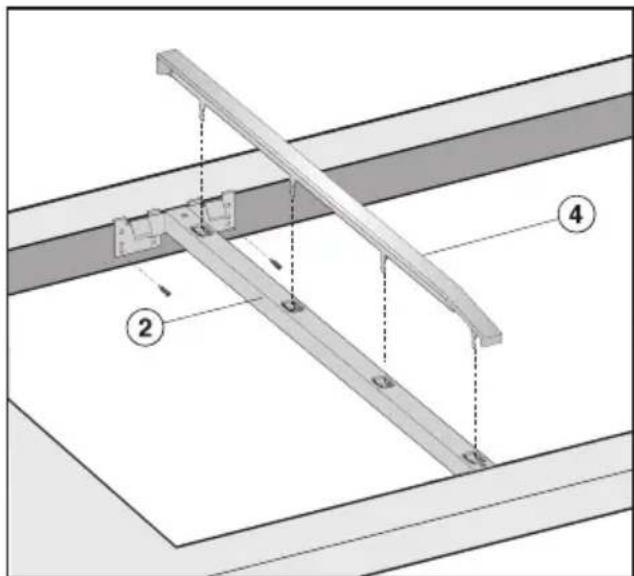

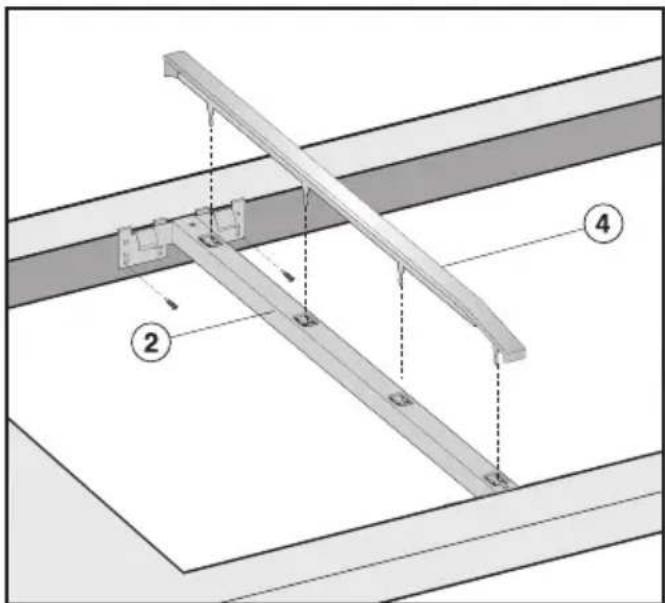

Gerät / Geräte einsetzen
■ Legen Sie die Einbauwanne, beginnend mit der Vorderseite, in den Arbeitsplattenausschnitt hinein.
■ Drücken Sie mit beiden Händen die Einbauwanne gleichmäßig nach unten, bis sie deutlich merkbar einrastet. Achten Sie dabei darauf, dass die Dichtung nach dem Einrasten auf der Arbeitsplatte aufliegt. Nur so ist eine allseitige Dichtwirkung gewährleistet. Verwenden Sie kein Fugendichtungsmittel!
■ Schieben Sie das eingebaute Gerät zur Seite, bis die Löcher der Zwischenleiste zu sehen sind.
■ Rasten Sie die Abdeckung ④ in die vorgesehenen Löcher der Zwischenleiste ② ein.
■ Legen Sie das nächste Gerät, beginnend mit der Vorderseite, in den Arbeitsplattenausschnitt hinein.
Das Ausheben der Einbauwanne kann mit einem Spezialwerkzeug vorgenommen werden. Sie können es auch von unten herausdrücken. Beachten Sie, dass zunächst der hintere Bereich herausgedrückt werden muss.
Allgemeine Einbauhinweise

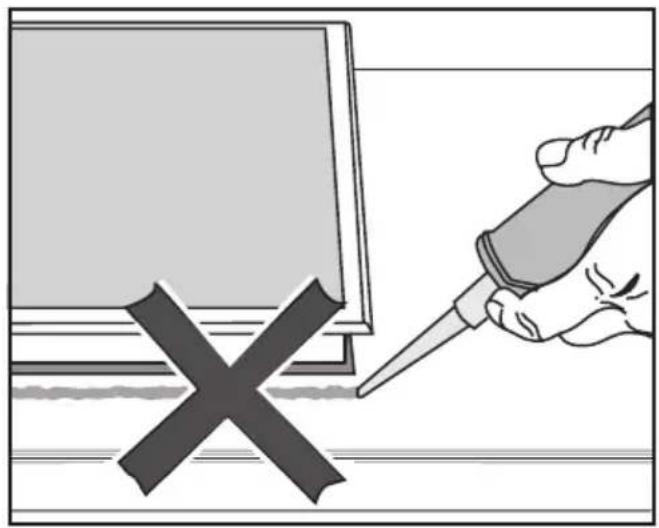

Dichtung zwischen Gerät und Arbeitsplatte
Das Dichtungsband unter dem Rand des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte.
Das Gerät darf auf keinen Fall zusätzlich mit Fugendichtungsmittel (z. B. Silikon) abgedichtet werden. Gerät und Arbeitsplatte können beschädigt werden, wenn das Gerät ausgebaut werden muss.

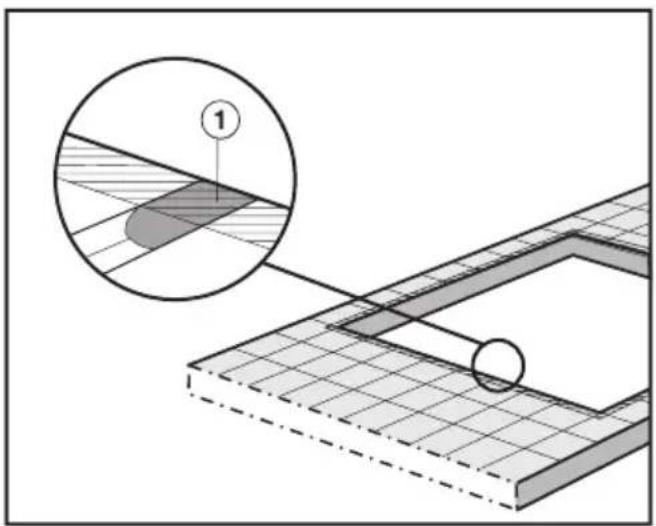

Geflieste Arbeitsfläche
Die Fugen ① und der schraffierte Bereich unterhalb der Geräteauflagefläche müssen glatt und eben sein, damit der Rahmen gleichmäßig aufliegt und das Dichtungsband unter dem Rand des Geräteoberteils eine ausreichende Abdichtung zur Arbeitsplatte gewährleistet.
Kundendienst / Typenschild / Garantie
Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte:
- Ihren Miele Fachhändler oder
– den Miele Werkkundendienst.
Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite dieser Gebrauchsanweisung.
Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. Beide Angaben finden Sie auf dem beiliegenden Typenschild.
Kleben Sie hier das beiliegende Typenschild ein. Achten Sie darauf, dass die Modellbezeichnung mit den Angaben auf der Titelseite dieser Gebrauchsanweisung übereinstimmt.
Garantiezeit und Garantiebedingungen
Die Garantiezeit beträgt 2 Jahre. Weitere Informationen entnehmen Sie bitte den mitgelieferten Garantiebedingungen.
Inhalt
d e - C H 21
Gerätebeschreibung 21
Sicherheitshinweise und Warnungen 22
Entsorgung 24
Vor dem ersten Benutzen 24
Gewichtseinheit umstellen 25
Einschalten und Wiegen 25
Ausschalten 25
Tarieren 25
Überlast / Unterlast 26
Batterien wechseln 26
Reinigung und Pflege 27
Nachkaufbares Zubehör 28
Geräte- und Einbaumasse....29
Arbeitsplatte vorbereiten 29
Einbau von mehreren Geräten....30
Klemmfedern und Zwischenleisten befestigen 33
Gerät / Geräte einsetzen 35
Allgemeine Einbauhinweise. 36
Kundendienst / Typenschild / Garantie 37
Gerätebeschreibung
① Waage
② Display
③ Sensorfeld für Ein/Aus und Tara
④ Batteriefach (an der Unterseite des Gerätes)
⑤ Einbauwanne
Wiegebereich
Tragkraft: 10 kg / 22 lb.
Messung in 5 g / 0, 2 oz.-Schritten
Mindestlast: 15 g / 0,6 oz.
Mitgeliefertes Zubehör
Spezialwerkzeug
Zum Anheben der Waage aus der Einbauwanne
Sicherheitshinweise und Warnungen
Lesen Sie vor dem ersten Benutzen aufmerksam die Gebrauchs- und Montageanweisung. Dadurch vermeiden Sie Schäden an Ihrem Gerät.
Bewahren Sie die Gebrauchsanweisung auf, und geben Sie diese einem eventuellen Nachbesitzer weiter.
Die fehlerfreie Funktion des Gerätes ist nur gewährleistet, wenn die Waage in der Einbauwanne liegt.
Diese Waage ist dazu bestimmt, im Haushalt und in haushaltsähnlichen Aufstellumgebungen verwendet zu werden, wie beispielsweise
- in Läden, Büros und anderen ähnlichen Arbeitsumgebungen,
– in landwirtschaftlichen Anwesen,
– von Kunden in Hotels, Motels, Frühstückspensionen und weiteren typischen Wohnumfeldern.
Diese Waage ist nicht für den Gebrauch im Aussenbereich bestimmt.
▶ Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Bewahren Sie Verpackungsteile ausserhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.
Achten Sie darauf, dass keine Flüssigkeit über den Spalt in die Einbauwanne gelangt. Die Elektronik der Waage könnte beschädigt werden. Falls Flüssigkeit in die Einbauwanne gelangt ist, reinigen Sie sie sofort, um Beschädigungen und Geruchsbelästigungen zu vermeiden.
Um Beschädigungen der Wiegefläche wie Kratzer oder Flecken zu vermeiden, beachten Sie Folgendes:
- Schneiden Sie nicht mit einem Messer auf der Wiegefläche.
- Schieben Sie keine Töpfe oder Pfannen auf der Wiegefläche hin und her. Auch Verunreinigungen, z. B. Sandkörner, können Kratzer verursachen.
- Stellen Sie keinesfalls heisses, verschmutztes und feuchtes (Koch-)Geschirr auf der Wiegefläche ab. Vor allem stärke- und säurehaltige Verschmutzungen können zu Flecken führen, die nicht mehr zu beseitigen sind.
Achten Sie darauf, dass keine Lebensmittelreste in den Spalt oder in die Einbauwanne gelangen. Dies könnte dazu führen, dass die Waage nicht mehr den korrekten Wert anzeigt.
Während der Garantiezeit darf eine Reparatur der Waage nur von einem von Miele autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
Achten Sie darauf, dass keine Gegenstände oder Kochgeschirre auf die Waage fallen. Auch leichte Gegenstände (z. B. Salzstreuer) können Risse oder Brüche in der Wiegefläche verursachen.
Stellen Sie keinesfalls heisse Töpfe oder Pfannen im Bereich des Displays ab. Dadurch kann die darunter liegende Elektronik beschädigt werden.
Entsorgung
Transportverpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.
Altgeräte
Altgeräte enthalten noch wertvolle Stoffe. Erkundigen Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung oder auch bei der nächstgelegenen Auto- oder Schrottverwertung nach den Möglichkeiten der Altgerätewiederverwertung.
Bitte sorgen Sie dafür, dass Altgeräte bis zum Abtransport kindersicher aufbewahrt werden.
Batterien
Entsorgen Sie die Batterien über das öffentliche Sammelsystem. Werfen Sie die Batterien nicht in den Hauskehricht.
Vor dem ersten Benutzen
■ Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befindet, an die dafür vorgesehene Stelle im Kapitel "Typenschild".
■ Legen Sie die mitgelieferten Batterien ein. Siehe Kapitel "Batterien wechseln".
■ Reinigen Sie das Gerät vor dem ersten Benutzen mit einem feuchten Tuch.
Gewichtseinheit umstellen
Das Gewicht kann wahlweise in kg oder lb/oz angezeigt werden.
Der Schalter ① zum Umstellen der Gewichtseinheit befindet sich im Batteriefach.
■ Heben Sie die Waage mit Hilfe des mitgelieferten Spezialwerkzeuges an.
Heben Sie die Waage nur mit dem mitgelieferten Spezialwerkzeug an, Metallgegenstände verursachen Kratzer.
■ Nehmen Sie die Waage mit beiden Händen heraus und legen Sie sie mit der Glasfläche nach unten auf eine saubere und glatte Fläche.
■ Öffnen Sie das Batteriefach.
■ Schieben Sie den Schalter ① mit Hilfe eines Gegenstandes (z. B. ein Kugelschreiber) nach links bzw. rechts.
■ Setzen Sie die Waage wieder in die Einbauwanne.
Einschalten und Wiegen
■ Berühren Sie das EIN-/AUS-Sensorfeld ①.
Im Display erscheint zunächst "8.8.8.8.8", danach "0" (kg) bzw. "0.00" (lb/oz).
Die Waage ist jetzt wiegebereit.
■ Legen Sie das Wiegegut möglichst in die Mitte der Wiegefläche.
Im Display erscheint das Gewicht.
Ausschalten
■ Berühren Sie das Sensorfeld ① so lange, bis die Anzeige im Display er- lisch.
Wird die Waage zwei Minuten lang nicht benutzt, schaltet sie sich automatisch aus.
Tarieren
Sie können die Waage jederzeit bei aufgelegtem Wiegegut tarieren, d. h. auf Null zurückstellen.
■ Berühren Sie das Sensorfeld ①/Tara.
Im Display erscheint 0.
Wollen Sie weitere Lebensmittel dazu- wiegen, können Sie die Waage immer wieder tarieren.
Überlast / Unterlast
Liegt das Gewicht des Wiegegutes über dem Wägebereich von max. 10 kg / 22 lb, so erscheint im Display die Fehlermeldung "E".
Liegt das Gewicht des Wiegegutes unter dem Wägebereich von 0.015 kg / 0,6 oz, erscheint zwar ein Wert im Display, der aber nicht zutreffend sein muss, da die Waage für diesen Gewichtsbereich nicht vorgesehen ist.
Heben Sie die Waage nur mit dem mitgelieferten Spezialwerkzeug an, Metallgegenstände verursachen Kratzer.
Entsorgen Sie die Batterien über das öffentliche Sammelsystem. Werfen Sie die Batterien nicht in den Haus- kehricht.
Batterien wechseln
Die Batterien müssen ausgewechselt werden, wenn folgende Anzeige im Display erscheint:
Sie benötigen für die Waage vier Batterien.
■ Heben Sie die Waage mit Hilfe des mitgelieferten Spezialwerkzeuges an.
■ Nehmen Sie die Waage mit beiden Händen heraus und legen Sie sie mit der Glasfläche nach unten auf eine saubere und glatte Fläche.
- Öffnen Sie den Deckel des Batteriefaches und nehmen Sie die verbrauchten Batterien heraus.
■ Setzen Sie die neuen Batterien ein und drücken Sie den Deckel des Batteriefachs zu bis er einrastet.
■ Setzen Sie die Waage wieder in die Einbauwanne.
Reinigung und Pflege
Verwenden Sie zum Reinigen keinesfalls ein Dampf-Reinigungsgerät. Der Dampfdruck kann zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet.
Heben Sie die Waage nur mit dem mitgelieferten Spezialwerkzeug an, Metallgegenstände verursachen Kratzer.
Um Beschädigungen der Oberflächen zu vermeiden, verwenden Sie bei der Reinigung keine
- soda-, alkali-, ammoniak-, säure- oder chloridhaltigen Reinigungsmittel,
- kalklösenden Reinigungsmittel,
- Fleck- und Rostentferner,
- scheuernden Reinigungsmittel, z. B. Scheuerpulver, Scheuermilch, Putzsteine,
- lösemittelhaltigen Reinigungsmittel,
- Geschirrspülmaschinen-Reiniger,
- Grill- und Backofensprays,
- scheuernden harten Bürsten und Schwämme (z. B. Topfschwämme), oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,
- spitzen Gegenstände (damit die Dichtungen zwischen Rahmen und Arbeitsplatte nicht beschädigt werden).
Reinigen Sie die das gesamte Gerät mit einem Schwammtuch, etwas Handspülmittel und warmem Wasser. Weichen Sie fest anhaftende Verschmutzungen vorher ein. Trocknen Sie das Gerät zum Schluss mit einem weichen Tuch.
Glasfläche
Reinigen Sie die Glasfläche der Waage nach jedem Benutzen.
Entfernen Sie alle groben Verschmutzungen mit einem feuchten Tuch.
Wischen Sie die Glasfläche zum Schluss nass ab und reiben Sie sie mit einem sauberen Tuch trocken.
Einbauwanne
Reinigen Sie die Einbauwanne regelmässig. Entfernen Sie eingedrungene Lebensmittelreste oder Flüssigkeiten sofort.
Bei Bedarf können Sie den Miele Glaskeramik- und Edelstahlreiniger verwenden (siehe Kapitel "Nachkaufbares Zubehör"). Achten Sie darauf, das Mittel ausschliesslich in Schliffrichtung (Rillenrichtung) anzuwenden.
Um ein schnelles Wiederverschmutzen zu verhindern, empfehlen wir die Verwendung des Miele Edelstahl-Pflegemittels (siehe Kapitel "Nachkaufbares Zubehör").
Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.
Nachkaufbares Zubehör
Das Miele-Sortiment enthält auf Ihr Gerät abgestimmte Reinigungs- und Pflegemittel.
Sie können diese Produkte im Internet bestellen.
Sie erhalten Sie auch über den Miele-Kundendienst (siehe Umschlag) und bei Ihrem Miele Fachhändler.
Glaskeramik- und Edelstahlreiniger 250 ml
Entfernt stärkere Verschmutzungen, Kalkflecken und leichte Verfärbungen
Edelstahl-Pflegemittel 250 ml
Einfache Entfernung von Wasserstreifen, Flecken und Finger-abdrücken.
Verhindert ein schnelles Wiederverschmutzen
Microfasertuch
Entfernt Fingerabdrücke und leichte Verschmutzungen.
Geräte- und Einbaumasse
① Klemmfedern
② Einbauhöhe
Arbeitsplatte vorbereiten
■ Erstellen Sie den Arbeitsplattenausschnitt für ein oder mehrere Geräte entsprechend der Massskizze.
■ Versiegeln Sie die Schnittflächen bei Arbeitsplatten aus Holz mit speziellem Lack, Silikonkautschuk oder Giessharz, um ein Aufquellen durch Feuchtigkeit zu verhindern. Die verwendeten Materialien müssen temperaturbeständig sein.
Wird beim Einbau festgestellt, dass die Dichtung des Rahmens an den Ecken nicht richtig auf der Arbeitsfläche aufliegt, können die Eckenra-dien, ≤ R4, mit der Stichsäge vorsichtig nachgearbeitet werden.
Einbau von mehreren Geräten
Bei Einbau von mehr als einem Gerät muss zwischen den einzelnen Geräten jeweils eine Zwischenleiste ② montiert werden.
Siehe Kapitel "Klemmfedern und Zwischenleisten" befestigen.
Arbeitsplattenausschnitt - zwei Geräte
Arbeitsplattenausschnitt - drei Geräte
Bei Einbau von zwei Geräten ergibt sich die Breite des Arbeitsplattenausschnittes D aus den Massen A und C.
Bei Einbau von drei Geräten ergibt sich die Breite des Arbeitsplattenausschnittes D aus den Massen A und B und C.
A = Gerätebreite (288 mm oder 380 mm oder 576 mm) minus 8 mm
B = Gerätebreite (288 mm oder 380 mm oder 576 mm)
C = Gerätebreite (288 mm oder 380 mm oder 576 mm) minus 8 mm
D = Breite des Arbeitsplattenausschnittes
Bei Einbau von mehr als drei Geräten muss für jedes weitere Gerät zu den Massen A und B und C die entsprechende Gerätebreite B (288 mm oder 380 mm oder 576 mm) addiert werden.
Beispielrechnungen zum Arbeitsplattenausschnitt bei Einbau von drei Geräten
| AGerätebreite minus 8 | BGerätebreite | CGerätebreite minus 8 | DArbeitsplatten-ausschnitt |
| 280 288 280 | 848 | ||
| 280 380 372 | 1032 | ||
| 280 576 568 | 1424 | ||
| 372 288 280 | 940 | ||
| 372 380 372 | 1124 | ||
| 372 576 568 | 1516 | ||
| 568 288 280 | 1136 | ||
| 568 380 372 | 1320 | ||
| 568 - 568 1136 | |||
Alle Masse in mm.
① Klemmfedern
② Zwischenleisten
③ Zwischenraum zwischen Leiste und Arbeitsplatte
④ Abdeckung
Die Befestigung der Klemmfedern ① und Zwischenleisten ② wird in der Abbildung für 3 Geräte dargestellt.
Für jedes weitere Gerät ist eine zusätzliche Zwischenleiste erforderlich. Die Position für die Befestigung einer zusätzlichen Zwischenleiste ist abhängig von der Gerätebreite B (288 mm / 380 mm / 576 mm).
Klemmfedern und Zwischenleisten befestigen
Arbeitsplatte aus Holz
■ Legen Sie die mitgelieferten Klemmfedern ① und die Zwischenleisten ② an den gekennzeichneten Stellen am oberen Rand des Ausschnittes auf.
■ Befestigen Sie die Klemmfedern und Zwischenleisten mit den mitgelieferten Schrauben 3,5 x 25 mm.
Arbeitsplatte aus Naturstein
Die Schrauben werden für Arbeitsplatten aus Naturstein nicht benötigt.
■ Positionieren und befestigen Sie die Klemmfedern ① und Zwischenleisten ② mit starkem doppelseitigem Klebeband ③.
■ Verkleben Sie die seitlichen Ränder und den unteren Rand der Klemmfedern ① und Zwischenleisten ② mit Silikon.
■ Füllen Sie den Zwischenraum ⑤ zwischen den Leisten und der Arbeitsplatte mit Silikon aus.
Gerät / Geräte einsetzen
■ Legen Sie die Einbauwanne, beginnend mit der Vorderseite, in den Arbeitsplattenausschnitt hinein.
■ Drücken Sie mit beiden Händen die Einbauwanne gleichmäßig nach unten, bis sie deutlich merkbar einrastet. Achten Sie dabei darauf, dass die Dichtung nach dem Einrasten auf der Arbeitsplatte aufliegt. Nur so ist eine allseitige Dichtwirkung gewährleistet. Verwenden Sie kein Fugendichtungsmittel!
■ Schieben Sie das eingebaute Gerät zur Seite, bis die Löcher der Zwischenleiste zu sehen sind.
■ Rasten Sie die Abdeckung ④ in die vorgesehenen Löcher der Zwischenleiste ② ein.
■ Legen Sie das nächste Gerät, beginnend mit der Vorderseite, in den Arbeitsplattenausschnitt hinein.
Das Ausheben der Einbauwanne kann mit einem Spezialwerkzeug vorgenommen werden. Sie können es auch von unten herausdrücken. Beachten Sie, dass zunächst der hintere Bereich herausgedrückt werden muss.
Allgemeine Einbauhinweise
Dichtung zwischen Gerät und Arbeitsplatte
Das Dichtungsband unter dem Rand des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte.
Das Gerät darf auf keinen Fall zusätzlich mit Fugendichtungsmittel (z. B. Silikon) abgedichtet werden. Gerät und Arbeitsplatte können beschädigt werden, wenn das Gerät ausgebaut werden muss.
Geflieste Arbeitsfläche
Die Fugen ① und der schraffierte Bereich unterhalb der Geräteauflagefläche müssen glatt und eben sein, damit der Rahmen gleichmäßig aufliegt und das Dichtungsband unter dem Rand des Geräteoberteils eine ausreichende Abdichtung zur Arbeitsplatte gewährleistet.
Kundendienst / Typenschild / Garantie
Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte:
- Ihren Miele Fachhändler
– Ihre Miele Service-Zentrale in Spreitenbach:
Telefon 0 800 800 222
Fax 056 / 417 29 04
Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. Beide Angaben finden Sie auf dem beiliegenden Typenschild.
Kleben Sie hier das beiliegende Typenschild ein. Achten Sie darauf, dass die Modellbezeichnung mit den Angaben auf der Titelseite dieser Gebrauchsanweisung übereinstimmt.
Garantiezeit und Garantiebedingungen
Die Garantiezeit beträgt 2 Jahre. Nähere Angaben zu den Garantiebedingungen erhalten Sie unter der folgenden Telefonnummer: 0 800 800 222.
fr-CH 38
Limmatstrasse 4, 8957 Spreitenbach
Telefon 056 417 20 00, Fax 0 800 555 355
Miele SA
Sous-Riette 23, 1023 Crissier
Telefon 021 637 02 70, Fax 0 800 551 727
Internet: http://www.miele.ch
Deutschland:
Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh
Telefon: 05241 89-0 - Telefax: 05241 89-2090
Miele im Internet: www.miele.de
- de-CH 20
- fr-CH 39
- it-CH 56
- Gerätebeschreibung
- Wiegebereich
- Mitgeliefertes Zubehör
- Spezialwerkzeug
- Sicherheitshinweise und Warnungen
- Entsorgung
- Transportverpackung
- Altgeräte
- Batterien
- Vor dem ersten Benutzen
- Gewichtseinheit umstellen
- Einschalten und Wiegen
- Ausschalten
- Tarieren
- Überlast / Unterlast
- Batterien wechseln
- Lo
- Reinigung und Pflege
- Um Beschädigungen der Oberflächen zu vermeiden, verwenden Sie bei der Reinigung keine
- Glasfläche
- Einbauwanne
- Nachkaufbares Zubehör
- Glaskeramik- und Edelstahlreiniger 250 ml
- Edelstahl-Pflegemittel 250 ml
- Microfasertuch
- Arbeitsplatte vorbereiten
- Einbau von mehreren Geräten
- Klemmfedern und Zwischenleisten befestigen
- Arbeitsplatte aus Naturstein
- Gerät / Geräte einsetzen
- Allgemeine Einbauhinweise
- Dichtung zwischen Gerät und Arbeitsplatte
- Geflieste Arbeitsfläche
- Kundendienst / Typenschild / Garantie
- Garantiezeit und Garantiebedingungen
- Inhalt
- d e - C H 21
- Geräte- und Einbaumasse
- Arbeitsplattenausschnitt - zwei Geräte
- Arbeitsplattenausschnitt - drei Geräte
- fr-CH 38
- Miele SA
- Deutschland:
Marke : MIELE
Modell : CS 1418 WA
Kategorie : Küchenwaage
