BEDIENUNGSANLEITUNG C-3030 ZOOM OLYMPUS

Beschreibung der Bedienungselemente

KAMERA

① LCD-Feld
② Zoomhebel
③ Blitz
④ Selbstauslöser/Fernauslöser-LED
⑤ Fernauslöser-Sensor
⑥ Dioptrienausgleichsregler
⑦ Riemenöse
⑧ Anschlußbuchsenabdeckung
⑨ Objektiv
⑩ Mikrofon
⑪ Blitzsynchronbuchse mit Abdeckung
⑫ Anschlußbuchse für Netzteil
⑬ AV-Ausgangsbuchse
⑭ USB-Anschlußbuchse
⑮ Computeranschlußbuchse (RS-232C)
⑯ Kartenfachabdeckung

⑰ Blitztaste/Löschtaste
⑱ Spot-/Nahaufnahmetaste/Drucktaste
⑲ Sucher
⑳ LCD-Monitor
⑳Jogregler
⑳Programmwählscheibe
②3 Auslöser
⑳ OK-/MF-/Schreibschutztaste
⑲ LCD-Monitor ON/OFF-Taste
②6 Schreibanzeige-LED
⑳ Menütaste
⑳ Batteriefachdeckel (Unterseite)
⑲ Batteriefachdeckel Entriegelung (Unterseite)
③0 Stativgewinde (Unterseite)

LCD-FELD

③1 Blitzprogramme
③2 Nahaufnahmen
③3 Spotmessung
③4 Serienbildfunktion
③5 Selbstauslöser/Fernauslöser
③6 Manuelle Scharfstellung
③7 Lange Blitzsynchronisation
③8 Blitzhelligkeit
⑲ Batteriezustand
④0 Kartenfehler
④1 Weißabgleich
④2 ISO

④3 Belichtungskorrektur
④4 Automatische Belichtungsreihen
④5 Aufnahmemodus
④6 Aufzeichnen
④7 Tonaufnahme
④8 Bildzählwerk (Restbilder)

SUCHERANZEIGEN

④9 Autofocus-Markierung/Markierung für die Gegenlichtkorrektur
⑤0 Orange LED (Blitz)
⑤1 Grüne LED (Scharfstellung)

LCD MONITOR

(Wiedergabemodus)

⑤2 Batteriezustand
⑤3 Vorauswahl zum Drucken
⑤4 Movie-Bild
⑤5 Tonaufnahme
⑤6 Schreibschutz
⑤7 Aufnahmemodus
⑤8 Datum
⑤9 Uhrzeit
⑥0 Bildnummer

(Aufnahmemodus)

⑥1 Fotobild-Modus
⑥2 Blende
⑥3 Verschlußzeit
⑥4 Belichtungskorrektur/ Belichtungsabweichung
⑥5 Bildspeicherblöcke
⑥6 Bildzählwerk (Restbilder)

Lieferumfang

Bedienungsanleitung (Kurzfassung), Gebrauchsanleitung für Fernauslöser

Garantiekarte

Objektivdeckel

Serielles (RS-232C) Anschlußkabel für PC

CR-V3 Lithium-Batterieblock (2 Stück)

USB-Kabel

SmartMedia-Karte (SSFDC-16MB)

AV-Kabel

Antistatische Hülle

Etikettaufkleber (2 Stück)

Fernauslöser

Schreibschutzsiegel (4 Stück)

Software-CD-ROM (Einschließlich Bedienungsanleitung)

Bedienungsanleitung für SmartMedia

Sonderzubehör

• Fotodrucker für Olympus Digital-Kameras
• Netzteil
  • Leder-Kameratasche
  • Standard-SmartMedia-Karte (8/16/32/64 MB)

• Ledertasche für SmartMedia-Karten

• SmartMedia-Funktionskarten Rahmen-Funktionskarte (4 MB) Kalender-Funktionskarte (4 MB) Titel-Funktionskarte (4 MB)

• FlashPath-Diskettenadapter
• PC-Kartenadapter
• NiMH-Batterien
  • Ladegerät für NiMH-Batterien
• SmartMedia-Lese-/Schreibgerät

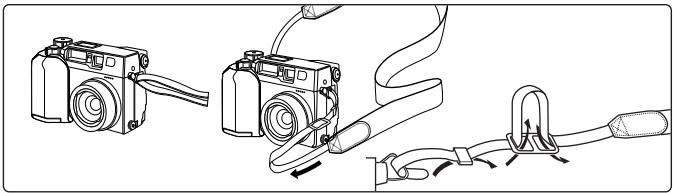

Anbringen des Trageriemens

Den Trageriemen an den Riemenösen anbringen.

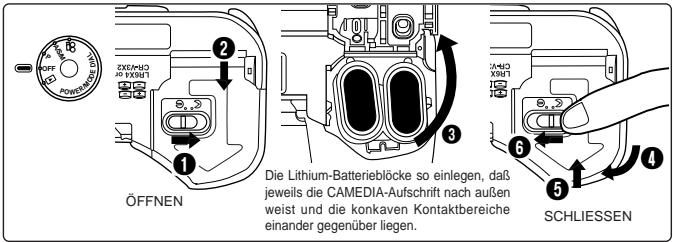

Einlegen der Batterien

Zwei CR-V3-Lithium-Batterieblöcke oder vier AA (Mignon) Nickel-Metallhydrid-, Nickel-Cadmium, Alkali- oder Lithium-Batterien einlegen. Alkali-Batterien weisen insbesonders unter niedrigen Temperaturen Leistungsschwankungen und -einbußen auf. Die Verwendung von Lithium-Batterieblöcken oder Nickel-Metallhydrid-Batterien wird empfohlen. Zinkkohle-Batterien dürfen nicht verwendet werden, da diese zu Überhitzung neigen und die Kamera schwer beschädigen können.

Beim Schließen den Batteriefachdeckel in der Mitte andrücken. Wird der Randbereich angedrückt, kann das Schließen ggf. erschwert werden.

Den Batteriefachdeckel schließen, andrücken und in Gegenrichtung zum aufgedruckten Pfeil bis zum Anschlag aufschieben. Nun den Batteriefachriegel in Richtung schieben.

OFFNEN Die Lithium-Batterieblöcke so einlegen, daß jeweils die CAMEDIA-Aufschrift nach außen weist und die konkaven Kontaktbereiche einander gegenüber liegen. SCHLIESSEN

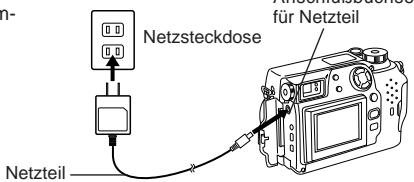

Verwendung des Netzteils (Sonderzubehör)

Nur ein 220 Volt-Wechselstromnetzteil verwenden.

Netzsteckdose für Netzteil Netzteil

Einsetzen der SmartMedia-Karte

Hinweis:

• Ausschließlich 3 (3,3)-Volt-Karten verwenden. 5-Volt-Karten sind ungeeignet.
  • Die Verwendung einer (bereits formatierten) Olympus Speicherkarte wird empfohlen. Eine Speicherkarte eines anderen Herstellers muß in der Kamera formatiert werden.
• Die Rahmen-Funktionskarten (Sonderzubehör) in gleicher Weise einsetzen.

SmartMedia-Karte einsetzen.

Vorsicht:

• Während des Kamerabetriebs NIEMALS die Kartenfachabdeckung öffnen, die Karte auswerfen, die Batterien herausnehmen oder den Stecker herausziehen, da ansonsten die Daten der Karte gelöscht werden könnten.
• Die Karte ist ein Präzisionsinstrument. Sorgfältig handhaben und heftige Stöße vermeiden.
• Niemals den Kontaktbereich der Karte berühren.

Ein-/Ausschaltung der Kamera

Die Objektivschutzkappe abnehmen und die Programmwählscheibe auf P, A/S/M, ⚙️ oder ▶ stellen. Bei Einstellung auf ▶ erscheint die LCD-Monitor-Anzeige "NO PICTURE", wenn die eingelegte Karte keine Bilddaten enthält.

Überprüfen der Karte

Wird die Kamera nach dem Einschalten auf den Aufnahmemodus geschaltet, erfolgt automatisch eine Überprüfung der SmartMedia-Karte.

LCD-Feld Kartenfehler

Sucher Grüne LED

Wenn sich keine Karte in der Kamera befindet oder die Karte schreibgeschützt ist:

Die Kartenfehleranzeige auf dem LCD-Feld und die grüne LED blinken.

Wenn die Karte formatiert werden muß: Die Kartenfehleranzeige auf dem LCD-Feld leuchtet und die Formatierrückfrageanzeige erscheint. Zur Umschaltung auf den Formatiermodus 📋 wählen.

Kartenformatierung

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil CARD SETUP wählen. Mit dem rechten Jogregler-Pfeil 📋 wählen und mit der OK-Taste die Anzeige 📋 YES NO aufrufen. Zur Kartenformatierung bei gewählter Anzeige YES nochmals die OK-Taste drücken.

Hinweis:

- Das Formatieren der Karte löscht alle vorhandenen Daten einschließlich der Aufnahmen, die durch die Kamera schreibgeschützt wurden. Berücksichtigen Sie dies, um die versehentliche Löschung wichtiger Daten zu vermeiden.

Datum und Uhrzeit einstellen

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil MODE SETUP wählen. Den rechten Jogregler-Pfeil und dann die OK-Taste drücken. Dann mit dem oberen/unteren Jogregler-Pfeil wählen. Den rechten Jogregler-Pfeil und dann die OK-Taste drücken. Die Datumsreihenfolge wählen und dann Datum und Uhrzeit mit dem Jogregler eingeben. Die OK-Taste drücken. Die OK-Taste zweimal drücken.

- Bei auf ▶ gestellter Programmwählscheibe muß die Karte Bilddaten enthalten. Andernfalls unterbleibt die Menüanzeige.

LCD-Monitor-Helligkeit

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil MODE SETUP wählen. Den rechten Jogregler-Pfeil und dann die OK-Taste drücken. Dann mit dem oberen/unteren Jogregler-Pfeil wählen. Den rechten Jogregler-Pfeil und dann die OK-Taste drücken. Die Helligkeit mit dem Jogregler eingeben. Die OK-Taste zweimal drücken.

Warnton

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil MODE SETUP wählen. Den rechten Jogregler-Pfeil und dann die OK-Taste drücken. Dann mit dem oberen/unteren Jogregler-Pfeil ■) wählen. Den rechten Jogregler-Pfeil drücken und dann die Einstellung mit dem oberen/unteren Jogregler-Pfeil vornehmen. Die Eingabe durch Drücken des linken Jogregler-Pfeils bestätigen. Die OK-Taste zweimal drücken.

AUFNAHMEFUNKTIONEN

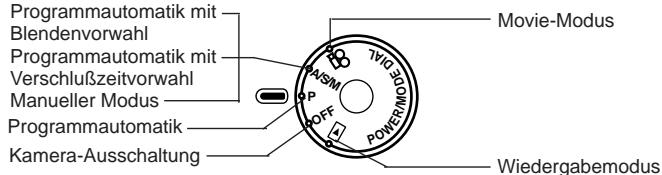

Verwendung der Programmwählscheibe

Programmautomatik mit Blendenvorwahl Programmautomatik mit Verschlußzeitvorwahl Manueller Modus Programmautomatik Kamera-Ausschaltung Movie-Modus POFF POWERMO Wiedergabemodus

• P oder A/S/M (Fotoaufnahme)
• (Movie-Aufnahme)
• OFF (Kamera-Ausschaltung)
• ▶ (Wiedergabemodus)

Dioptrieneinstellung

Dioptrienregler

- Den Dioptrienregler drehen, bis die Autofocus-Markierung einwandfrei scharf erkennbar ist.

Sucher Autofocus-Markierung

Richtiges Auslösen

Den Auslöser halb hinunterdrücken, so daß Entfernungs- und Belichtungswerte abgespeichert werden.

• Die grüne LED neben dem Sucher leuchtet auf.
- Wenn die grüne LED blinkt, sind Entfernungseinstellung und Belichtung nicht abgespeichert. Den Aufnahmebereich überprüfen.

Zum Aufnehmen den Auslöser ganz hinunterdrücken.

• Nach dem Auslösen gibt die Kamera ein Tonsignal ab.
  • Die Schreibanzeige-LED blinkt während der Aufnahme.

Den Auslöser halb hinunterdrücken, so daß Entfernungs- und Belichtungseinstellung gespeichert werden. Zum Aufnehmen den Auslöser vollständig hinunterdrücken. Wenn die grüne Sucher-LED nicht mehr blinkt, ist die Kamera erneut aufnahmebereit.

A/S/M-Modus

P A/S/M

Die Menütaste drücken und mit dem oberen/unteren Jogregler-Pfeil A/S/M MODE wählen. Den rechten Jogregler-Pfeil drücken und dann mit dem oberen/unteren Jogregler-Pfeil A (Blendenvorwahl), S (Verschlußzeitvorwahl) oder M (Manuell) wählen. Den linken Jogregler-Pfeil drücken, um die Einstellung zu bestätigen. Wird hierauf aufgenommen, ohne die OK-Taste zu drücken, gilt die vorliegende Einstellung, bis das Menü geschlossen wird.

Schnellwiedergabe

P A/S/M

Um vom Aufnahmemodus direkt auf den Wiedergabemodus zu schalten, die LCD-Monitor-ON/OFF-Taste zweimal kurz drücken. Zur Zurückschaltung auf den Aufnahmemodus die LCD-Monitor-ON/OFF-Taste oder den Auslöser drücken.

Movie-Aufnahmen

Den Auslöser halb hinunterdrücken, so daß Entfernungs- und Belichtungseinstellung gespeichert werden. Während der Aufnahme werden die gespeicherten Entfernungs- und Belichtungseinstellung beibehalten. Zum Aufnehmen den Auslöser vollständig hinunterdrücken. Zum Aufnahmestop nochmals den Auslöser vollständig hinunterdrücken.

- Im Movie-Modus bleibt die Schärfe stets auf die mit dem Schärfespeicher ermittelte Entfernung eingestellt. Da ausschließlich die Digitalzoomfunktion verfügbar ist, muß der Zoomeffekt auf dem LCD-Monitor überprüft werden. Der optische Sucher ist hierfür ungeeignet. Falls sich das Motiv weiter als 1 Meter von der Kamera entfernt befindet, kann das Tonsignal ggf. nicht klar aufgezeichnet werden.

Verwendung des Menüs

P A/S/M

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil den Einstellparameter wählen. Mit dem rechten Jogregler-Pfeil weitere Einstellpositionen aufrufen. Zur Einstellung den oberen/unteren Jogregler-Pfeil verwenden. Die Eingabe durch Drücken des linken Jogregler-Pfeils bestätigen und dann die OK-Taste drücken.

Bei eingeschalteter Kamera wird der Batterie-Ladezustand auf dem LCD-Feld angezeigt.

Die Anzeige leuchtet und erlischt automatisch.

Batterien sind für den Aufnahmebetrieb ausreichend geladen.

Die Anzeige blinkt, alle weiteren LCD-Feld-Anzeigen werden normal ezeigt.

Die Batterien sind schwach, Ersatzbatterien bereithalten. Sind Nickel-Metallhydrid-Batterien eingelegt, blinkt diese Warnanzeige schneller als bei Lithium-Batterieblöcken.

Die Anzeige blinkt, alle weiteren LCD-Feld-Anzeigen erlöschen.

Die Batterien sind leer. Sofort auswechseln.

Hinweis:

- Wenn im Batteriebetrieb der Kamera die Batterieleistung nachläßt, gibt die Kamera nach der Aufnahme oder bei Einschaltung mehrere kurze Tonsignale ab und das Bildzählwerk auf dem LCD-Feld blinkt. Dies bedeutet, daß diese Aufnahme nicht ordnungsgemäß verarbeitet werden konnte. Batterien auswechseln und die Aufnahme wiederholen.

Überprüfen der Aufnahmekapazität

P A/S/M

Bei Kamera-Einschaltung wird im Foto-Aufnahmemodus die Anzahl der noch verfügbaren Aufnahmen auf dem LCD-Feld angezeigt. (Für Movie-Bilder wird die verbleibende Aufnahmezeit in Sekunden angezeigt.)

HQ 10 Bildzählwerk (Restbilder)

HQ 23 Restzeit in Sekunden

Ist keine Aufnahme mehr möglich (Anzeige 0), blinkt die grüne LED und die Meldung CARD FULL ("Karte voll") erscheint auf dem LCD-Monitor.

Aufnahme ist nicht möglich. Der Kartenspeicher ist voll (0 Restaufnahmen). Eine neue SmartMedia-Karte einsetzen, nicht benötigte Aufnahmen löschen oder Aufnahmedaten auf einen Computer übertragen und dann freie Speicherkapazität auf der SmartMedia-Karte herstellen.

Anzahl der verfügbaren Aufnahmen

Aufnahmemodus		Anzahl der Bildpunkte	Datei	Speicherkapazität (Ohne Tonaufnahme/einschl. Tonaufnahme)
				2MB	4MB	8MB	16MB	32MB	64MB
TIFF		2048 x 1536	TIFF	0/0	0/0	0/0	1/1	3/3	6/6
		1600 x 1200		0/0	0/0	1/1	2/2	5/5	11/11
		1280 x 960		0/0	1/1	2/2	4/4	8/8	17/17
		1024 x 768		0/0	1/1	3/3	6/6	13/13	27/27
		640 x 480		2/1	4/4	8/8	17/16	34/33	68/66
SHQ		2048 x 1536	JPEG	0/0	1/1	3/3	6/6	13/13	27/27
HQ		2048 x 1536		2/2	4/4	10/9	20/19	40/39	81/78
SQ1	HIGH (Hohe Qualität)	1600 x 1200		1/1	2/2	5/5	11/11	22/22	45/44
	NORMAL			3/3	7/7	16/15	31/30	64/60	128/120
	HIGH (Hohe Qualität)	1280 x 960		2/2	4/4	8/8	17/16	34/33	70/67
	NORMAL			5/5	12/11	24/22	49/45	99/90	199/181
SQ2	HIGH (Hohe Qualität)	1024 x 768		3/3	6/6	13/12	26/25	53/51	107/102
	NORMAL			9/7	18/16	37/32	76/66	153/132	306/266
	HIGH (Hohe Qualität)	640 x 480		7/6	16/14	32/28	66/58	132/117	266/234
	NORMAL			20/15	40/30	82/61	165/123	331/248	665/498

• Im TIFF-Modus ist die gleichzeitige Tonaufnahme nicht möglich. Das Tonsignal kann jedoch im Wiedergabemodus ▶ nachträglich aufgenommen werden.

Verfügbare Aufnahmedauer (Sekunden) im Movie-Modus

Aufnahmemodus	Anzahl der Bildpunkte	Speicherkapazität
		2MB	4MB	8MB	16MB	Über 32MB
HQ	320 x 240	6	13	27	55	75
SQ	160 x 120	25	53	108	218	300

Aufnahmebereich

P

A/S/M

Nahaufnahmen	0,2 m ~ 0,8 m
Normale Aufnahmen	0,8 m ~ ∞

Bei Einstellstatus ON werden die Einstellungen für die folgenden Einstellparameter annulliert und rückgestellt, wenn die Kamera ausgeschaltet wird.

Programmautomatik mit Blendenvorwahl	Selbstauslöser/Fernauslöser Automatische Belichtungsreihen
Programmautomatik mit Verschlußzeitvorwahl	BlitzhelligkeitseinstellungBlitzaufnahmen mit langer
Manueller Modus Zoomen	SynchronisationBlitzwahl
Belichtungskorrektur Blitzprogramme	Digital-TelezoomWeißabgleich
Spotmessung	Filmempfindlichkeit (ISO)
Nahaufnahmen	Bildeffekte
Nahaufnahme + Spotmessung	Aufnahmemodus
Manuelle Scharfstellung	A/S/M-Modus-Einstellungen
Serienaufnahme	Bildinformationsdaten

Dateinumerierung Ⓓ A/S/M

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil MODE SETUP und dann mit dem rechten Jogregler-Pfeil SETUP wählen. Die OK-Taste drücken. Dann mit dem oberen/unteren Jogregler-Pfeil FILE NAME wählen. Den rechten Jogregler-Pfeil drücken und dann die Einstellung mit dem oberen/unteren Jogregler-Pfeil vornehmen. Die Eingabe durch Drücken des linken Jogregler-Pfeils bestätigen. Die OK-Taste zweimal drücken.

Datei- und Ordnernummern

Datei- und Ordnernummern werden wie folgt zugewiesen.

Ordner-Nr. Datei-Nr. \ D C I M \ * * * O L Y M P \ P m d d * * * . j p g 100~999 Monat (1~C) 0001~9999 Tag (01~31)

*Monat: Jan. — Sep. = 1 — 9, Okt. = A, Nov. = B, Dez. = C

Datei- und Ordner-Nr. in Abhängigkeit vom Numerierungsmodus • NAMENSRÜCKSTELLUNG (RESET)

Bei Vorwahl RESET werden Datei- und Ordnernummern bei jedem Kartenwechsel rückgestellt.

• AUTOMATISCHE NUMERIERUNG (AUTO)

Bei Vorwahl AUTO werden Nummern so zugewiesen, daß bei gleicher Ordnernummer die neue Dateinummer auf die letzte Dateinummer der zuletzt benutzten Karte folgt. Werden mehrere Aufnahmen hergestellt und auf verschiedenen Karten abgespeichert, wird vermieden, daß die gleiche Dateinummer mehrfach auftritt.

WIEDERGABEFUNKTIONEN

Wiedergabe von Aufnahmen

Die Programmwählscheibe auf ▶ stellen. Zur Wiedergabe der nachfolgenden Aufnahmen den rechten Jogregler-Pfeil drücken. Zur Wiedergabe der vorhergehenden Aufnahmen den linken Jogregler-Pfeil drücken.

[Bildsprung (in 10-Bild-Schritten) mit dem Jogregler]

• Wird der untere Jogregler-Pfeil gedrückt, wird die Wiedergabe um 10 Bilder vorversetzt.
• Wird der obere Jogregler-Pfeil gedrückt, wird die Wiedergabe um 10 Bilder zurückversetzt.

Movie-Wiedergabe

Ein Movie-Bild (Symbol 🎨) mit dem Jogregler auf dem LCD-Monitor wiedergeben. Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil 🎨 PLAY wählen. Dann den rechten Jogregler-Pfeil drücken. Die OK-Taste drücken, um die Movie-Wiedergabe zu starten. Die Movie-Wiedergabe kann durch Drücken der OK-Taste unterbrochen (Pause) und fortgesetzt werden. Während der Pauseschaltung können die Movie-Bilder mit dem Jogregler in Einzelbildschaltung versetzt werden. Die Menütaste drücken, um die Movie-Wiedergabe vorzeitig abzubrechen. Nach vollständiger Movie-Wiedergabe die Menütaste zweimal drücken, um den Movie-Wiedergabemodus zu deaktivieren. Das Tonsignal kann nicht mit dieser Kamera wiedergegeben werden. Zur Tonwiedergabe muß die Kamera an ein Fernsehgerät oder einen Personal Computer angeschlossen werden.

Bildinformation

Die Menütaste drücken und mit dem oberen/unteren Jogregler-Pfeil INFO wählen. Dann den rechten Jogregler-Pfeil drücken. Mit dem oberen/unteren Jogregler-Pfeil ON wählen und die Einstellung durch Drücken des linken Jogregler-Pfeils bestätigen. Die OK-Taste drücken, um die Einstellung abzuspeichern und das Menü zu schließen. Nach Aufruf eines Bildes auf dem LCD-Monitor erfolgt die LCD-Monitor Bildinformationsanzeige für ca.5 Sekunden ab Wiedergabestart.

Index-Bildwiedergabe

Den Zoomregler in Richtung W drücken, um eine Bildgruppe auf dem Monitor wiederzugeben. Mit dem rechten Jogregler-Pfeil nachfolgende Bilder anwählen. Mit dem linken Jogregler-Pfeil vorhergehende Bilder anwählen. Mit dem unteren Jogregler-Pfeil die nachfolgende Bildgruppe anwählen. Mit dem oberen Jogregler-Pfeil die vorhergehende Bildgruppe anwählen. Den Zoomregler in Richtung T drücken, um das gegenwärtig angewählte Bild als Einzelbild wiederzugeben.

Ausschnittsvergrößerung

Den Zoomregler wiederholt in Richtung T drücken, um das Bild 1,5X, 2X, 2,5X und 3X zu vergrößern. Durch Drücken des Zoomreglers in Richtung W wird erneut Einstellung "1X" gewählt. Mit dem Jogregler den Bildausschnitt anwählen. Zur Wiedergabe eines anderen Bildes auf 1X schalten und dann den Jogregler verwenden.

Diashow-Wiedergabe

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil wählen. Dann den rechten Jogregler-Pfeil drücken. Zum Diashow-Start die OK-Taste drücken. Die Diashow kann mit der Menütaste gestoppt werden.

Tonaufnahme

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil wählen. Dann mit dem rechten Jogregler-Pfeil START wählen. Zum Aufnahmestart die OK-Taste drücken. Die Tonaufnahme erfolgt für ca. 4 Sekunden, wobei während der Aufnahme auf dem LCD-Monitor ein Verlaufsbalken eingeblendet wird.

Falls sich das Motiv weiter als 1 Meter von der Kamera entfernt befindet, kann das Tonsignal ggf. nicht klar aufgezeichnet werden.

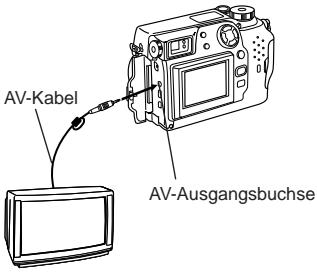

Anschluß an ein Fernsehgerät

Aufnahmen können auf dem Bildschirm eines angeschlossenen TV-Geräts gezeigt werden (nur PAL). Sicherstellen, daß vor dem Anschließen das Fernsehgerät und die Kamera ausgeschaltet sind.

Das AV-Kabel zunächst in die AV-Ausgangsbuchse der Kamera und dann in die Cinchbuchsen (weiß an Audio und gelb an Video) des Fernsehgerätes stecken. Das Fernsehgerät einschalten. Die Programmwählscheibe auf ▶ stellen. Mit dem Jogregler ein Bild aufrufen. Wurde für das Bild ein Tonsignal aufgenommen, wird dieses gleichfalls wiedergegeben.

AV-Kabel AV-Ausgangsbuchse

Schreibschutz

Die OK-Taste drücken, um das zu diesem Zeitpunkt gezeigte Bild mit Schreibschutz zu versehen.

Einzellöschung von Bildern

Das zu löschende Bild aufrufen und die Löschtaste drücken. Zur Bildlöschung bei gewählter Anzeige YES die OK-Taste drücken.

Gesamtlöschung

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil CARD SETUP wählen. Mit dem rechten Jogregler-Pfeil 📋 wählen und mit der OK-Taste die Anzeige 📋 YES NO aufrufen. Zur Gesamtlöschung aller Bilder der Karte bei gewählter Anzeige YES nochmals die OK-Taste drücken.

WEITERFÜHRENDE FUNKTIONEN

Autofocus

P A/S/M

In bestimmten Aufnahmesituationen kann mit dem Autofocus ggf. keine korrekte Scharfstellung erzielt werden, selbst wenn die leuchtende grüne LED bei halb hinuntergedrücktem Auslöser Aufnahmebereitschaft anzeigt. In diesem Fall die folgenden Abhilfermaßnahmen berücksichtigen oder manuell scharfstellen.

① Motiv mit zu geringem Kontrast

Zunächst auf einen Bildbereich scharfstellen, der sich in der gleichen Entfernung befindet, und dann mittels Schärfespeicher zur Aufnahme auf das gewünschte Motiv schwenken.

② Motiv ohne senkrechte Linien

Die Kamera im Hochformat halten und die Entfernung speichern (Schärfespeicher). Zur Aufnahme die Kamera in die Waagerechte drehen.

③ Motive in extrem hellem Licht

Zunächst auf einen Bildbereich scharfstellen, der sich in der gleichen Entfernung befindet, und dann mittels Schärfespeicher zur Aufnahme auf das gewünschte Motiv schwenken.

④ Zwei Motive in unterschiedlichen Entfernungen

Zunächst auf einen Bildbereich, der sich in der gleichen Entfernung befindet, scharfstellen. Zur Aufnahme mittels Schärfespeicher auf das gewünschte Motiv schwenken.

⑤ Schnell bewegte Motive in kurzer Entfernung

Zunächst auf einen Bildbereich, der sich in der gleichen Entfernung befindet, scharfstellen. Zur Aufnahme mittels Schärfespeicher auf das gewünschte Motiv schwenken.

Mit der Autofocus-Markierung das bildwichtige Motiv anvisieren und den Auslöser halb hinunterdrücken. Den Auslöser halb gedrückt halten und auf den gewünschten Bildausschnitt zurückschwenken. Zur Aufnahme den Auslöser ganz hinunterdrücken.

AE-Speicher

P A/S/M

Bei Verwendung des Schärfespeichers kann die Belichtung der Aufnahme nachträglich neu eingestellt werden. Hierzu nach der Schärfeverriegelung bei halb gedrücktem Auslöser auf den gewünschten Bildausschnitt zurückschwenken und dann die OK-Taste drücken. Die Belichtung wird neu gemessen und abgespeichert. Solange der Auslöser halb gedrückt bleibt, wird die Belichtung bei jedem Betätigen der OK-Taste jeweils neu gemessen und abgespeichert.

Die OK-Taste drücken, um den LCD-Monitor einzuschalten. Mit dem rechten Jogregler-Pfeil auf manuelle Scharfstellung schalten. Unter Bezugnahme auf den LCD-Monitor mit dem oberen/unteren Jogregler-Pfeil die gewünschte Entfernung einstellen. Wird der Cursor auf den Bereich unter 0,8 m gesetzt, wechselt die Anzeige auf den Nahaufnahmebereich. Die gewählte Einstellung mit der OK-Taste abspeichern.

Zoomen Ⓓ A/S/M

Den Zoomhebel in Richtung T bewegen, um auf Telezoom zu schalten. Den Zoomhebel in Richtung W bewegen, um auf Weitwinkelzoom zu schalten. Im Movie-Modus (💡) ist ausschließlich die Digitalzoomfunktion verfügbar. Zur Zoomeffektüberwachung den LCD-Monitor verwenden.

• Da im Movie-Modus (💡) ausschließlich die Digitalzoomfunktion verfügbar ist, wird das Bild beim Einzoomen körniger.
• Wird bei einer Movie-Aufnahme gezoomt, kann Bildzittern auftreten.

Digitalzoom-Modus Ⓟ A/S/M

Die Menütaste drücken und mit dem oberen/unteren Jogregler-Pfeil DIGITAL ZOOM wählen. Den rechten Jogregler-Pfeil drücken und dann mit dem oberen/unteren Jogregler-Pfeil ON oder OFF wählen. Den linken Jogregler-Pfeil drücken, um die Einstellung zu bestätigen. Wird hierauf aufgenommen, ohne die OK-Taste zu drücken, gilt die vorliegende Einstellung, bis das Menü geschlossen wird.

Hinweis:

• Bei Ausschaltung des LCD-Monitors wird die Einstellung automatisch annulliert und es ist hierauf nur die optische Zoomfunktion verfügbar
• In diesem Modus kann die Aufnahmequalität körnig ausfallen.

Spotmessung/Nahaufnahmen/Nahaufnahmen + Spotmessung

P A/S/M

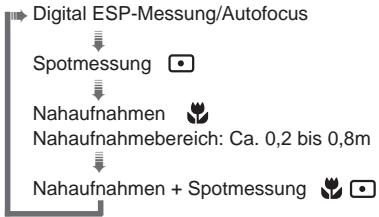

Die Spot-/Nahaufnahmemodi können durch wiederholtes Antippen der Spot-/Nahaufnahmetaste wie hierunter gezeigt nacheinander aufgerufen werden.

Die Menütaste drücken und mit dem oberen/unteren Jogregler-Pfeil DRIVE wählen. Dann den rechten Jogregler-Pfeil drücken und mit dem oberen/unteren Jogregler-Pfeil ☐ oder AF ☐. wählen. Den linken Jogregler-Pfeil drücken, um die Einstellung zu bestätigen. Wird hierauf aufgenommen, ohne die OK-Taste zu drücken, gilt die vorliegende Einstellung, bis das Menü geschlossen wird.

Selbstauslöser/Fernauslöser

Die Menütaste drücken und mit dem oberen/unteren Jogregler-Pfeil DRIVE wählen. Dann den rechten Jogregler-Pfeil drücken und mit dem oberen/unteren Jogregler-Pfeil wählen. Den linken Jogregler-Pfeil drücken, um die Einstellung zu bestätigen. Wird hierauf aufgenommen, ohne die OK-Taste zu drücken, gilt die vorliegende Einstellung, bis das Menü geschlossen wird.

Fotografieren mit Selbstauslöser

Nach Drücken des Auslösers leuchtet die Selbstauslöser-/Fernauslöser-LED für ca. 10 Sekunden und wechselt ca. 2 Sekunden vor der Aufnahme auf ein Blinksignal. Soll der Selbstauslösermodus nach Drücken des Auslösers vorzeitig abgebrochen werden, die Menütaste drücken.

Aufnahme mit dem Fernauslöser

Die Bildkomposition bestimmen, den Fernauslöser auf den Fernauslöser-Sensor der Kamera ausrichten und dann zur Aufnahme den Auslöser drücken.

Belichtungskorrektur

Im Aufnahmemodus den LCD-Monitor einschalten. Zum Aufblenden (+) den rechten Jogregler-Pfeil, zum Abblenden (−) den linken Jogregler-Pfeil drücken.

Weißabgleich

Die Menütaste drücken und mit dem oberen/unteren Jogregler-Pfeil WB wählen. Den rechten Jogregler-Pfeil drücken und dann mit dem oberen/unteren Jogregler-Pfeil AUTO, ⚙️ (Tageslicht, sonnig), ⚙️ (Tageslicht, bewölkt), ⚙️ (Kunstlicht, Glühlampe) oder ⚙️ (Kunstlicht, Fluoreszenzlampe) wählen. Den linken Jogregler-Pfeil drücken, um die Einstellung zu bestätigen. Wird hierauf aufgenommen, ohne die OK-Taste zu drücken, gilt die vorliegende Einstellung, bis das Menü geschlossen wird.

ISO P A/S/M

Die Menütaste drücken und mit dem oberen/unteren Jogregler-Pfeil ISO wählen. Den rechten Jogregler-Pfeil drücken und dann mit dem oberen/unteren Jogregler-Pfeil die Filmempfindlichkeit wählen. Den linken Jogregler-Pfeil drücken, um die Einstellung zu bestätigen. Wird hierauf aufgenommen, ohne die OK-Taste zu drücken, gilt die vorliegende Einstellung, bis das Menü geschlossen wird.

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil wählen. Dann den rechten Jogregler-Pfeil drücken und mit dem oberen/unteren Jogregler-Pfeil ON wählen. Das Tonsignal wird jeweils unmittelbar nach Start der Bildaufnahme aufgenommen. Die Tonsignalaufnahme dauert pro Bild 4 Sekunden. Die Kamera nach Drücken des Auslösers weiterhin in Richtung des Motivs halten, solange die Tonaufnahme erfolgt. Falls sich das Motiv weiter als 1 Meter von der Kamera entfernt befindet, kann das Tonsignal ggf. nicht klar aufgezeichnet werden. Im TIFF-Modus ist die gleichzeitige Tonaufnahme nicht möglich.

Bildeffekte

P A/S/M

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil FUNCTION wählen. Den rechten Jogregler-Pfeil drücken und dann mit dem oberen/unteren Jogregler-Pfeil den Bildeffekt wählen. Den linken Jogregler-Pfeil drücken, um die Einstellung zu bestätigen. Wird hierauf aufgenommen, ohne die OK-Taste zu drücken, gilt die vorliegende Einstellung, bis das Menü geschlossen wird.

Panorama-Aufnahmen Ⓓ

Den LCD-Monitor einschalten. Die Menütaste drücken und mit dem oberen/unteren Jogregler-Pfeil ☐ wählen. Dann den rechten Jogregler-Pfeil und die OK-Taste drücken. Die Anschlußrichtung (rechts, links, oben, unten) mit dem Jogregler eingeben. Die Aufnahmen durchführen, wobei sich die Bildränder in Anschlußrichtung überlappen müssen. Zum Annullieren des Panoramamodus und Schließen des Menüs die Menütaste drücken.

Einstellen des Aufnahmemodus

P A/S/M

Die Menütaste drücken und mit dem oberen/unteren Jogregler-Pfeil wählen. Den rechten Jogregler-Pfeil drücken und dann mit dem oberen/unteren Jogregler-Pfeil den Aufnahmemodus wählen. Den linken Jogregler-Pfeil drücken, um die Einstellung zu bestätigen. Wird hierauf aufgenommen, ohne die OK-Taste zu drücken, gilt die vorliegende Einstellung, bis das Menü geschlossen wird.

TIFF-Einstellung

P A/S/M

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil MODE SETUP wählen. Hierauf mit dem rechten Jogregler-Pfeil SETUP wählen und die OK-Taste drücken. Dann mit dem oberen/unteren Jogregler-Pfeil TIFF wählen. Hierauf mit dem rechten Jogregler-Pfeil SETUP wählen und die OK-Taste drücken. Die Einstellung mit dem oberen/unteren Jogregler-Pfeil vornehmen. Die Eingabe durch Drücken der OK-Taste bestätigen. Die OK-Taste so oft drücken, bis das Menü geschlossen wird.

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil MODE SETUP wählen. Hierauf mit dem rechten Jogregler-Pfeil SETUP wählen und die OK-Taste drücken. Dann mit dem oberen/unteren Jogregler-Pfeil SQ1 oder SQ2 wählen. Hierauf mit dem rechten Jogregler-Pfeil SETUP wählen und die OK-Taste drücken. Die Auflösung mit dem oberen/unteren Jogregler-Pfeil wählen und hierauf den rechten Jogregler-Pfeil drücken. Nun mit dem oberen/unteren Jogregler-Pfeil die Bildqualität wählen. Die Eingabe durch Drücken des linken Jogregler-Pfeils bestätigen. Die OK-Taste so oft drücken, bis das Menü geschlossen wird.

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil MODE SETUP wählen. Dann den rechten Jogregler-Pfeil und die OK-Taste drücken. Nun mit dem oberen/unteren Jogregler-Pfeil FULL-TIME AF wählen. Den rechten Jogregler-Pfeil drücken und mit dem oberen/unteren Jogregler-Pfeil ON oder OFF wählen. Die Eingabe durch Drücken des linken Jogregler-Pfeils bestätigen. Dann die OK-Taste zweimal drücken, um das Menü zu schließen. Bei Einstellstaus ON wird das Motiv ohne Verwendung des Auslösers stets scharf abgebildet.

Wiedergabe nach Aufnahme (Rec View) Ⓟ A/S/M

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil MODE SETUP wählen. Hierauf mit dem rechten Jogregler-Pfeil SETUP wählen und die OK-Taste drücken. Dann mit dem oberen/unteren Jogregler-Pfeil REC VIEW wählen. Den rechten Jogregler-Pfeil drücken und dann die Einstellung mit dem oberen/unteren Jogregler-Pfeil vornehmen. Die Eingabe durch Drücken des linken Jogregler-Pfeils bestätigen. Die OK-Taste zweimal drücken. Bei aktiviertem CHECK-Modus können Sie unmittelbar nach der Aufnahme bestimmen, ob das Bild auf Karte geschrieben oder annuliert wird.

Indexbild-Einstellung ▶

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil MODE SETUP wählen. Hierauf mit dem rechten Jogregler-Pfeil SETUP wählen und die OK-Taste drücken. Dann mit dem oberen/unteren Jogregler-Pfeil wählen. Den rechten Jogregler-Pfeil drücken und dann mit dem oberen/unteren Jogregler-Pfeil den Einstellstatus (Anzahl der Indexbilder) wählen. Die Eingabe durch Drücken des linken Jogregler-Pfeils bestätigen. Die OK-Taste zweimal drücken.

Schärfe Ⓓ A/S/M

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil MODE SETUP wählen. Hierauf mit dem rechten Jogregler-Pfeil SETUP wählen und die OK-Taste drücken. Dann mit dem oberen/unteren Jogregler-Pfeil wählen. Den rechten Jogregler-Pfeil drücken und dann die Einstellung mit dem oberen/unteren Jogregler-Pfeil vornehmen. Die Eingabe durch Drücken des linken Jogregler-Pfeils bestätigen. Die OK-Taste zweimal drücken.

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil MODE SETUP wählen. Hierauf mit dem rechten Jogregler-Pfeil SETUP wählen und die OK-Taste drücken. Dann mit dem oberen/unteren Jogregler-Pfeil m/ft wählen. Den rechten Jogregler-Pfeil drücken und dann die Einstellung mit dem oberen/unteren Jogregler-Pfeil vornehmen. Die Eingabe durch Drücken des linken Jogregler-Pfeils bestätigen. Die OK-Taste zweimal drücken.

Fotografieren mit Blitz

P A/S/M

Blitzbereich:

Weitwinkelzoom	Telezoom
Ca. 0,8 ~ 3,8 m	Ca. 0,2 ~ 3,8 m

Automatische Blitzzuschaltung

In diesem Blitzprogramm wird der Blitz bei geringer Helligkeit und bei Gegenlicht automatisch zugeschaltet. Zur Auslösung des Blitzes bei Gegenlicht die Markierung für Gegenlichtkorrektur auf das bildwichtige Motiv ausrichten.

Blitzprogramm zur Reduktion des "Rote-Augen-Effekts"

Der bei Blitzaufnahmen störende "Rote-Augen-Effekt" kann weitgehend verringert werden.

Aufhellblitz

Bei diesem Blitzprogramm arbeitet der Blitz unabhängig von den Lichtverhältnissen. So kann z.B. bei starkem Gegenlicht ein abgeschattetes Gesicht o.ä. im Vordergrund aufgehellt werden. Außerdem kann dadurch ein durch künstliches Licht (z.B. Neonlicht) erzeugtes unnatürliches Farbspektrum korrigiert werden.

Ohne Blitz (Blitz ausgeschaltet)

In dieser Einstellung wird der Blitz selbst bei schwacher Beleuchtung nicht gezündet. Diese Einstellung empfiehlt sich, wenn Blitzaufnahmen stören würden oder verboten sind, sowie bei Zwielicht oder bei erleuchteten Nachtszenen.

Wahl des Blitzprogrammes

Durch mehrfaches Betätigen der Blitztaste kann das gewünschte Blitzprogramm in der Reihenfolge Auto, (Blitz mit Vorblitz), (Aufhellblitz) und (Blitzausschaltung) gewählt werden. Wenn die orange Sucher-LED bei halb hinuntergedrücktem Auslöser leuchtet, ist die Kamera blitzbereit.

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil §SLOW wählen. Den rechten Jogregler-Pfeil drücken und dann mit dem oberen/unteren Jogregler-Pfeil 1 oder 2 wählen. Bei Vorwahl 1 wird das Motiv am Anfang der Aufnahme aufgehellt. So gehen z.B. die Rücklichter eines fahrenden Autos dem Auto voraus. Bei Vorwahl 2 wird das Motiv am Ende der Aufnahme aufgehellt. So werden z.B. die Rücklichter eines fahrenden Autos nachgezogen. Bei Vorwahl 2 gibt der Hauptblitz vor dem normalen Blitz einen Vorblitz ab. Den linken Jogregler-Pfeil drücken, um die Einstellung zu bestätigen. Wird hierauf aufgenommen, ohne die OK-Taste zu drücken, gilt die vorliegende Einstellung, bis das Menü geschlossen wird.

Fotografieren mit Zusatzblitz FL-40 (Sonderzubehör)

A/S/M

Bei Verwendung des Zusatzblitzes FL-40 werden Blitzprogramm und Blitzhelligkeitseinstellung automatisch erkannt, so daß Hauptblitz und Zusatzblitz in Kombination eingesetzt werden können. Bei Verwendung beider Blitze oder nur des Zusatzblitzes kann die Blitzausleuchtung variabel gestaltet werden. Zum Anschluß des Zusatzblitzes an der Kamera sind Blitzgriff und Blitzsynchronkabel (beide Sonderzubehör) erforderlich. Den Zusatzblitz am Blitzgriff befestigen und diesen dann am Stativgewinde festschrauben. Dann das Blitzsynchronkabel an die Blitzsynchronbuchse der Kamera anschließen.

Soll nur mit Zusatzblitz FL-40 geblitzt werden:

Die Menütaste drücken und dann mit dem oberen/unteren Jogregler-Pfeil FLASH wählen. Dann den rechten Jogregler-Pfeil drücken und mit dem oberen/unteren Jogregler-Pfeil ⚡ wählen. Die Eingabe durch Drücken des linken Jogregler-Pfeils bestätigen. Dann die OK-Taste drücken, um die Eingabe abzuspeichern und das Menü zu schließen.

• Der Zusatzblitz ist auf auf TTL-AUTO-Modus eingestellt.
  • Die Grundeinstellung ist IN + ≡.
• An der Blitzsynchronbuchse der Kamera darf ausschließlich das spezielle Blitzsynchronkabel angeschlossen werden.

Die Informationen zur Druckvorauswahl gewünschter Bilder können auf der SmartMedia-Karte zum späteren Ausdruck auf einem Digital-Drucker oder in einem Fotolabor mit DPOF-Unterstützung (Digital Print Order Format) abgespeichert werden.

Ausdruck ausgesuchter Bilder

Die Drucktaste (☐) drücken und dann mit dem oberen/unteren Jogregler-Pfeil ☐ wählen. Dann die OK-Taste drücken. Nun mit dem Jogregler das gewünschte Bild wählen. Dann die OK-Taste drücken und mit dem oberen/unteren Jogregler-Pfeil den Einstellparameter (☐× (Anzahl der Ausdrucke), ☉ (Datum/Zeit), ☑ (Ausdruck einer Ausschnittsvergrößerung) wählen. Zur Einstellung jeweils den linken/rechten Jogregler-Pfeil verwenden und dann jeweils die OK-Taste drücken. Zur Auswahl weiterer Bilder den Jogregler verwenden. Um den Druckvorauswahlmodus zu verlassen, die Drucktaste (☐) drücken.

Gesamtausdruck

Die Drucktaste (☐) drücken und dann mit dem oberen/unteren Jogregler-Pfeil ☐ wählen. Dann den rechten Jogregler-Pfeil drücken und mit dem oberen/unteren Jogregler-Pfeil ON wählen.

Ausdruck einer Ausschnittsvergrößerung

Ein von Ihnen gewählter Bildausschnitt kann ausgedruckt werden. Die Drucktaste (☐) drücken und dann mit dem oberen/unteren Jogregler-Pfeil ☐ wählen. Dann die OK-Taste drücken. Nun mit dem Jogregler das gewünschte Bild wählen. Dann die OK-Taste drücken und den Zoomhebel in Richtung T bewegen, um auf den Auschnittsvergrößerungsmodus zu schalten. Der Cursor kann mit dem Jogregler in Richtung linke obere und rechte untere Bildecke versetzt werden. Zur Abspeicherung der Cursorposition jeweils die OK-Taste drücken. Hierauf wird das Bild auschnittsvergrößert gezeigt. Zur Einstellung von ☐× (Anzahl der Ausdrucke), ☑ (Datum/Zeit), ☒ (Ausdruck einer Ausschnittsvergrößerung) im Einzelbilddruckmenü die OK-Taste drücken.

Hinweis:

• Diese Kamera kann nicht direkt an einen Drucker angeschlossen werden.
• Enthält die Karte DPOF-Informationen, die in einem anderen Gerät Drugspeichert wurden, können diese bei einer neuen Druckvorauswahleingabe mit dieser Kamera ggf. gelöscht werden. Zur Druckvorauswahleingabe muß diese Kamera verwendet werden.

Rückstellung der Druckvorauswahl

Mit der Drucktaste (☐) das Druckrückfrage-Menü aufrufen. Enthält die Karte keine Druckvorauswahlinformationen, unterbleibt diese Menüanzeige. Mit dem linken/rechten Jogregler-Pfeil RESET wählen und dann die OK-Taste drücken. Der RESET-Befehl löscht alle Druckvorauswahlinformationen der Karte.

EINSATZ EINES COMPUTERS

Computer-Systemerfordernisse

- Windows

Prozessor: Pentium oder höher

Betriebssystem: Windows 98/98 zweite Ausgabe/2000 Professional (USB)

Windows 95/98/98 zweite Ausgabe/2000 Professional/NT 4.0 SP3 oder später

Freie Festplatte: Mind. 100 MB

Arbeitsspeicher: Mind 32 MB (64 MB empfohlen)

Anschlüsse: USB (USB-Schnittstelle)

RS-232C (serielle Schnittstelle)

9-pol. D-SUB (serielle Schnittstelle)

Monitor: Mind. 32.000 Farben

Auflösung: 800 x 600 Pixel

•Die USB-Unterstützung entfällt in den folgenden Fällen, selbst wenn der Computer eine USB-Schnittstelle hat.

Windows 98 Upgrade (von Windows 95)

Windows 95

Windows NT 4.0

- Zur Tonaufnahme oder -wiedergabe sind Sound-Karte und Mikrofon erforderlich.

- Apple Macintosh

Prozessor: PowerPC

Betriebssystem: Mac OS 8.6 bis 9 (USB)

Mac OS 7.6.1 bis 9 (seriell)

Freie Festplatte:Mind. 30 MB

Arbeitsspeicher: Mind. 32 MB (zusätzlich mind. 8 MB für zugehörige

Anwendungssoftware)

Anschlüsse: USB-Schnittstelle

Serielle Schnittstelle

Monitor: Mind. 32.000 Farben

Auflösung: 800 x 600 Pixel

• Zum USB-Anschluß muß der Macintosh eine USB-Schnittstelle haben.
• Zur Aufnahme von Tonsignalen ist ein Mikrofon erforderlich.

Hinweis:

- Zur Movie-Wiedergabe muß Quick Time 4.0 auf dem Computer installiert sein.

Anschluß an einen Computer

Den für das Computersystem geeigneten Anschlußstecker bzw. -adapter verwenden.

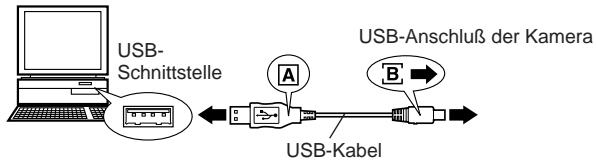

- Computer mit USB-Schnittstelle (IBM PC/AT und kompatible, Apple Macintosh)

Das mitgelieferte USB-Kabel mit der USB-Schnittstelle des Computers verbinden.

USB- Schnittstelle USB-Anschluß der Kamera A B USB-Kabel

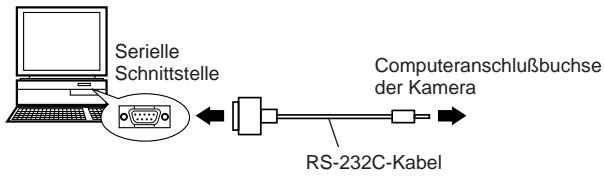

- Computer mit serieller Schnittstelle (IBM PC/AT und kompatible)

Das mitgelieferte serielle RS-232C-Kabel (Sonderzubehör) am seriellen Port (COM1, COM2 etc.) des Computers anschließen.

Serielle Schnittstelle Computeranschlußbuchse der Kamera RS-232C-Kabel

- Soll das serielle RS-232C-PC-Kanel an einen Macintosh angeschlossen werden, den mitgelieferten Macintosh-Kabeladapter verwenden.

Einsatz eines Computers

1. Sicherstellen, daß Kamera und Computer ausgeschaltet sind.
2. Das USB-Kabel oder serielle RS-232C-Kabel (beide mitgeliefert) am Computer anschließen. (Weitere Angaben hierzu siehe die vorherige Seite.)
3. Die Objektivschutzkappe abnehmen und das Kabel an der Kamerabuchse anschließen.
4. Die Programmwählscheibe auf ▶ stellen.
5. Auf dem Computer die CAMEDIA Master-Software öffnen.

Installieren der mitgelieferten Software

Nach Installieren der mitgelieferten Software (CAMEDIA Master) lassen sich Bilddaten über das USB-Kabel oder serielle Kabel (beide mitgeliefert) auf einen Computer herunterladen und die folgenden Funktionen verwenden.

Angaben zum Installieren und Betreiben finden Sie in der Software-Online-Benutzerdokumentation.

• Herunterladen von Bilddaten

Die Bilddatenübertragung erfolgt über USB-Kabel oder das RS-232C-Kabel (beide mitgeliefert). Zudem werden die folgenden Funktionen unterstützt: Schreibschutz hinzufügen/widerrufen, Bild löschen, Datum einstellen etc.

• Wiedergabe der Aufnahmen

Einzel- und Index-Wiedergabe, Diashow sowie einfaches Anlegen von Bilderdateien. (Der Zugriff auf einzelne Movie-Bilder ist gleichfalls möglich)

- Formataustausch

Bilddrehung, Formataustausch und Neubenennung von Dateien sind unter Bezugnahme auf das Indexfenster möglich.

- Bildbearbeitung

Drehung (90° im und gegen den Uhrzeigersinn, 180° sowie benutzerdefiniert), Farbtiefeneinstellung, Vergrößerung/Verkleinerung, Texteinfügung und Filterfunktionen (Helligkeit, Kontrast, Weißabgleich, Schärfe).

- Unterstützte Sonderfunktionen

[Panoramaformat]: Aneinanderfügung von im Panoramaformat hergestellten Aufnahmen.

[Rahmenfunktionen]: Verbindung von Bilddaten mit Original-Rahmeneffekten.

- Ausdruck

Einzelaufnahme, Datum, Minibilder für Aufkleber.

Direktübertragung von der SmartMedia-Karte

PC-Kartenadapter

Bei Verwendung des als Sonderzubehör erhältlichen PC-Kartenadapters können die auf der SmartMedia-Karte enthaltenen Bilddaten direkt auf einen Computer heruntergeladen werden, wenn dieser über einen PC-Karten-Einschub (PCMCIA) oder ein externes PC-Karten-Modul verfügt.

Bei Verwendung des als Sonderzubehör erhältlichen FlashPath-Diskettenadapters können die auf der SmartMedia-Karte enthaltenen Bilddaten direkt auf einen Computer heruntergeladen werden, wenn dieser über ein Laufwerk für 3,5"-Disketten verfügt.

SmartMedia-Lese-/Schreibgerät

Die Daten einer SmartMedia-Karte können bei Verwendung des als Sonderzubehör erhältlichen SmartMedia-Lese-/Schreibgeräts direkt auf einen Personal Computer (Windows 98/Mac OS 8.6) mit USB-Anschluß übertragen werden.

LCD-Feld	LCD-Monitor	Fehler	Abhilfe
	CARD COVER OPEN	Geöffnete Kartenfachabdeckung.	Eine Karte einlegen und die Kartenfachabdeckung schließen.
[2H52]	NO CARD	Keine oder nicht identifizierbare Karte eingelegt.	Eine Karte (nochmals) einlegen.
[19A7]	CARD FULL	Keine weitere Aufnahme möglich.	Die Karte auswechseln oder nicht benötigte Aufnahmen löschen.
[6018]
[6019]	WRITE PROTECT	Schreibgeschützte Karte.	Zur Aufnahme das Schreibschutzsiegel entfernen.
[74A7]
[100A8]	CARD ERROR	Aufnahme, Wiedergabe oder Löschung für die eingelegte Karte ist nicht möglich.	Bei Verschmutzung die Karte mit einem sauberen fusselfreien Tuch reinigen und erneut einlegen. Oder die Karte formatieren. Falls dies keine Abhilfe bringt, ist die Karte ungeeignet.
[83B]
(Keine Anzeige)	PICTURE ERROR	Die Aufnahme kann mit dieser Kamera nicht wiedergegeben werden.	Das Bild mittels Computer-Software laden. Falls dies nicht möglich ist, ist die Bilddatei teilweise beschädigt.
1- F -	(Formatierungs-Rückfrageanzeige)	Die Karte ist nicht formatiert.	Die Karte formatieren.
2000	NO PICTURE	Die Karte ist leer. Es kann keine Wiedergabe erfolgen.	Eine Karte, die Bilddaten enthält, einlegen.
3	CARD FULL	Keine freie Speicherkapazität auf der Karte, um Druckvormerk- oder Tonaufnahme-daten abzuspei-chern.	Die Karte auswechseln oder nicht benötigte Aufnahmen löschen.

Technische Fragen

Wie lange halten die Batterien?

→ Die Batterie-Lebensdauer hängt grundsätzlich von der Einsatzhäufigkeit des LCD-Monitors, der Blitzzuschaltung, vom Batterietyp und von der Umgebungstemperatur ab. Bei nur gelegentlichem Gebrauch des LCD-Monitors kann die Batterie-Lebensdauer deutlich verlängert werden. Die Verwendung des als Sonderzubehör erhältlichen Netzteils wird empfohlen.

Wie kann ich die Uhr der Kamera für die Datumsaufzeichnung einstellen?

→ Das Datum ist nicht ab Werk eingestellt. Die Datumseinstellung ist sowohl mittels Kamera als auch über einen angeschlossenen Computer möglich.

Wie sollte die Kamera aufbewahrt werden?

→ Staub, Feuchtigkeit und salzhaltige Luft können Schäden an der Kamera verursachen. Die Kamera vor der Lagerung sorgfältig säubern und trockenwischen. Bei Gebrauch am Meer die Kamera mit einem mit klarem Wasser befeuchteten Tuch abreiben. Die Kamera niemals zusammen mit Mottenkugeln aufbewahren. Die Batterien aus der Kamera herausnehmen, falls diese für längere Zeit nicht verwendet werden soll.

Warum erscheinen die Augen von fotografierten Personen manchmal rot?

→ Bei Blitzaufnahmen wird der "Rote Augen-Effekt" durch die Reflexion des Blitzlichtes von der Netzhaut bewirkt. Die Stärke dieses Effektes hängt von verschiedenen Faktoren (Blickrichtung der aufgenommenen Person, Umgebungshelligkeit etc.) ab, kann jedoch durch das Blitzprogramm zur Reduzierung des "Rote-Augen-Effekts" deutlich verringert werden.

Kann ich eine Vorsatzlinse, Gegenlichtblende oder ein Filter verwenden?

→ Filter oder Gegenlichtblende können nicht angebracht werden. Zur Anbringung einer Vorsatzlinse ist ein Objektivadapter erforderlich.

Kann ich ein Zusatz-Blitzgerät verwenden?

→ Dies ist möglich, wen ein Zusatzblitz mittels Blitzgriff an der Kamera angebracht wird. Bitte informieren Sie sich auf unserer Internet Home Page: http://www.olympus-europa.com

Vorsichtsmaßregeln

Warnhinweise für den Blitzbetrieb

• Bei Nahaufnahmen mit Blitzlicht die folgenden Vorsichtsmaßregeln beachten.
• Bei Porträt-Blitzaufnahmen stets auf ausreichenden Abstand achten (insbesondere bei Kleinkindern). Wird der Blitz bei einem zu geringen Abstand ausgelöst, können Schäden an den Augen verursacht werden.
  Insbesondere beim Fotografieren von Kleinkindern einen Mindestabstand von 1 m einhalten!

Vorsichtsmaßregeln beim Fotografieren

• Beim Fotografieren Körperhaltung und Ort so wählen, daß Sie nicht aus dem Gleichgewicht geraten. Andernfalls besteht Verletzungsgefahr.
• Darauf achten, daß keine Fremdkörper oder Flüssigkeit (Sand, Regen etc.) in das Geräteinnere gelangen. Dies gilt insbesondere, wenn der Batteriefachdeckel oder der Objektivschutzschieber geöffnet ist. Andernfalls können Schäden auftreten.
• Die Kamera niemals fallenlassen oder sonstigen heftigen Erschütterungen bzw. Vibrationen aussetzen.
• Diese Kamera ist nicht wasserfest! Die Kamera niemals in Wasser eintauchen oder Spritzwasser (Regen, Meerwasser etc.) aussetzen.
  • Die Kamera niemals bei Gewitter benutzen!
• Bei Batteriewechsel muß die Kamera ausgeschaltet sein. Wenn der Batteriewechsel bei eingeschalteter Kamera erfolgt, können interne Schaltkreise beschädigt werden.

Lagerungsbedingungen

• Zur Vermeidung von Schäden bei der Lagerung der Kamera eine Umgebungstemperatur zwischen -20^ C und 60^ C und eine Umgebungsluftfeuchtigkeit zwischen 10 % und 90 % einhalten.
• Nicht an Orten mit hoher Luftfeuchtigkeit aufbewahren, da sich sonst durch die Kondensation Niederschlag bilden kann, der Schäden an der Kamera verursachen kann.
  • Die Kamera so aufbewahren, daß Kindern der Zugriff nicht möglich ist.

Umgebungsbedingungen für den Gebrauch

- Die Kamera niemals in der Nähe von entflammbaren Dämpfen oder Gasen verwenden. Andernfalls besteht Explosionsgefahr.

- Bei Gebrauch sollte die Umgebungstemperatur im Bereich zwischen 0° C und 40° C, die Umgebungsluftfeuchtigkeit im Bereich zwischen 30 % und 90 % liegen.

- Die Kamera niemals einem heftigen Temperaturwechsel aussetzen. Andernfalls kann sich im Inneren des Gerätes Kondenswasser bilden, das zu Schäden führen kann. Zur Vermeidung von Kondenswasserbildung die Kamera in einem wasserdichten Beutel etc. aufbewahren und vor der Entnahme warten, bis sich die Kamera der Umgebungstemperatur angeglichen hat.

- Bei niedrigen Umgebungstemperaturen verkürzt sich die Batterie-Nutzungsdauer.

Vor dem Kameragebrauch bitte beachten

• Vor der Herstellung wichtiger Aufnahmen und/oder nach längerem Nichtgebrauch der Kamera sollten Sie eine vollständige Überprüfung auf einwandfreie Funktion vornehmen oder von Ihrem autorisierten Service Center durchführen lassen.
• Wir können keinerlei Verantwortung für Datenverlust, Ausfallzeiten, Einkommenseinbußen oder sonstige direkte oder indirekte Schäden und Ansprüche übernehmen, die aus dem Gebrauch dieser Kamera herrühren.

Sicherheitshinweise bei der Batterie-Handhabung

Die folgenden Angaben sorgfältig beachten, um ein Auslaufen, Feuergefahr oder sonstige Schäden zu vermeiden.

• Batterien niemals erhitzen oder verbrennen.
• Batterien niemals zerlegen, umbauen oder an etwas anlöten.
• Batterien niemals mit umgekehrter Polarität (+/−) einlegen.
• Die Batteriepole niemals mit Metallteilen in Berührung bringen. Batterien niemals lose zusammen mit metallischen Gegenständen (z.B. Haarspangen, Schmuck etc.) aufbewahren oder befördern.
• Niemals gleichzeitig neue und gebrauchte Batterien oder Batterien unterschiedlicher Ausführung verwenden.
• Batterien stets an einem trockenen Ort aufbewahren. Andernfalls können die Batterien oxidieren.
• Batterien niemals bei Betriebsstörungen verwenden.
• Batterien niemals verwenden, wenn ausgelaufene Batterieflüssigkeit, Ausbeulungen, Erhitzungen oder sonstige Abnormalitäten festgestellt werden.
• Wenn neue Batterien beim ersten Gebrauch Anzeichen von Rost oder übermäßiger Erwärmung aufweisen, sollten diese Batterien ausgetauscht werden.
• NIEMALS Batterien verwenden, die keinen oder einen beschädigten Schutzmantel vorweisen. Andernfalls kann Batterieflüssigkeit austreten und es besteht Feuer- und Verletzungsgefahr. Im Fachhandel erhältliche Batterien können ggf. keine oder eine ungeeignete Schutzummantelung vorweisen. Solche Batterien dürfen in keinem Fall verwendet werden!

Bei ausgelaufener Batterieflüssigkeit

• Falls Batterieflüssigkeit in die Augen gelangt, niemals die Augen reiben. Die Augen mit klarem Wasser ausspülen, und umgehend einen Facharzt aufsuchen.
• Ist Batterieflüssigkeit mit der Haut oder Bekleidung in Berührung gekommen, die betreffende Stelle mit klarem Wasser abspülen.
• Ist Batterieflüssigkeit in das Batteriefach gelangt, dieses vor dem Einlegen neuer Batterien mit einem feuchten Tuch sauberwischen.

Leere Batterien aus der Kamera herausnehmen

- Alte bzw. verbrauchte Batterien, die in der Kamera verbleiben, können auslaufen. Soll die Kamera für längere Zeit gelagert bzw. nicht benutzt werden, die Batterien herausnehmen.

Nicht in einem Vakuumbehälter verwenden

- Andernfalls können die Batterien auslaufen und evtl. die Kamera beschädigen.

Alkali- oder Lithium-Batterien niemals aufladen

- Batterien dieses Typs sind nicht aufladbar. Der Versuch, sie aufzuladen, kann zum Auslaufen bzw. zu Beschädigungen an der Kamera führen.

Batterien nicht bei hohen Temperaturen aufbewahren (z.B. im Inneren eines Fahrzeugs bei starker Sonneneinstrahlung)

- Die Nutzungsdauer der Batterien kann dadurch merklich herabgesetzt werden. Batterien an einem kühlen, trockenen Ort aufbewahren und vor direktem Sonnenlicht schützen.

Außerhalb der Reichweite von Kindern aufbewahren

• Sicherstellen, daß Kinder die Batterien beim Gebrauch der Kamera nicht herausnehmen. Kinder sollten, wenn sie diese Kamera benutzen, in ihre Bedienung entsprechend dieser Anleitung eingewiesen werden.
• Beim Entsorgen verbrauchter Batterien bitte unbedingt die örtlich geltenden Abfall- und Umweltvorschriften beachten.

Sicherheitshinweise zum Gebrauch von Zubehör

• Ausschließlich das mitgelieferte oder vom Hersteller empfohlene Zubehör verwenden. Falls Fragen zur Eignung und Anwendung bestehen, wenden Sie sich bitte an Ihren Fachhändler. Andernfalls besteht die Gefahr von schweren Schäden (mit Feuergefahr) und Verletzungen.
• Das Netzteil nur bei Kameragebrauch anschließen und nach dem Kameragebrauch stets wieder abtrennen. Andernfalls können Fehlfunktionen, Schäden und Unfälle verursacht werden.
• Aus Sicherheitsgründen das Netzteil niemals mit nassen Händen bedienen.
• Niemals das Netzteil-Netzkabel knicken, dehnen, verdrehen oder anderweitigen mechanischen Belastungen sowie hohen Temperaturen aussetzen. Niemals ein beschädigtes Netzkabel verwenden und keinerlei Umbauten am Netzteil/Netzkabel vornehmen. Andernfalls besteht Stromschlag- und Feuergefahr.

Hinweise zum LCD-Feld/LCD-Monitor

• Das für das LCD-Feld und den LCD-Monitor eingesetzte Display hat eine begrenzte Lebensdauer. Beim Auftreten von Abdunkelungen oder Flackereffekten ein Servicecenter zu Rate ziehen.
• Bei niedrigen Umgebungstemperaturen kann sich das Display ggf. verzögert einschalten und/oder plötzliche Farbverschiebungen aufweisen. Diese Beeinträchtigungen entfallen, sobald wieder normale Umgebungstemperaturen vorherrschen.
• Bei Wechsel der LCD-Bildinformation können vereinzelt Bildpunkte infolge von Bildpunktumschaltfehlern ausfallen. Bildbeeinträchtigungen dieser Art fallen innerhalb der Fertigungstoleranzen eines LCD-Farbmonitors. Zudem kann die LCD-Bildschirmhelligkeit je nach Bild unterschiedlich ausfallen. Dies ist konstruktionsbedingt und keine Fehlfunktion.

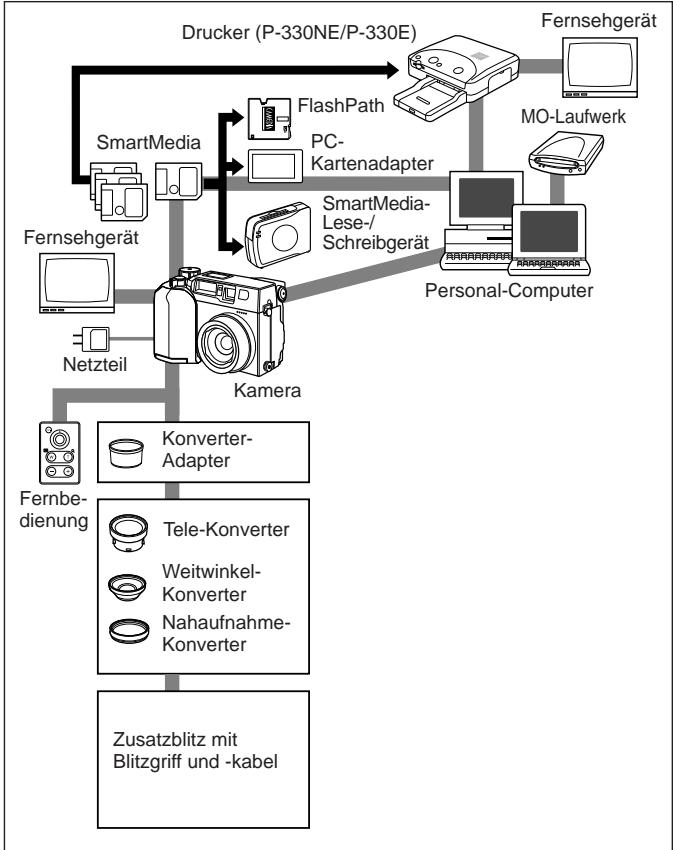

Systemübersicht

Beim Anschluß an die externen Komponenten können vielseitige Möglichkeiten der Datenübertragungund -bearbeitung genutzt werden.

Kompatibilität der Bilddaten

• Mit dieser Kamera hergestellte Aufnahmen können über eine andere Olympus Digitalkamera ggf. nicht einwandfrei wiedergegeben oder ausgedruckt werden.
• Mit einer anderen Olympus Digitalkamera hergestellte Aufnahmen können über diese Kamera ggf. nicht einwandfrei wiedergegeben oder ausgedruckt werden.

Aufnahme mit dieser Kamera und Wiedergabe/Ausdruck mit anderen Modellen

Modelle	Wiedergabe	Direktausdruck
C-960ZOOM	○ *1	×
C-860L	○ *1, *2	×
C-2020ZOOM	○	○
C-2500L	○	×
C-21	○	○
C-920ZOOM	○	○
C-2000ZOOM	○	○
C-900ZOOM(D-400ZOOM)	×	×
C-830L	×	×
C-840L(D-340L)	×	×
C-820L(D-320L)	×	×
C-420L	×	×
C-1400XL	×	×
C-1400L	×	×
C-1000L	×	×

Aufnahme mit anderen Modellen und Wiedergabe/Ausdruck mit dieser Kamera

Modelle	Wiedergabe
C-960ZOOM	*3
C-860L
C-2020ZOOM
C-2500L
C-21
C-920ZOOM
C-2000ZOOM
C-900ZOOM(D-400ZOOM)
C-830L
C-840L(D-340L)
C-820L(D-320L)
C-420L
C-1400XL
C-1400L
C-1000L

*1: Je nach Anzahl der Pixel kann ggf. nur die Indexwiedergabe verfügbar sein.

*2: Im TIFF-Format hergestellte Aufnahmen können nicht ausgedruckt werden.

*3: Es können ausschließlich im SQ-Modus erstellte Bilder gezeigt werden. Die Ausschnittsvergrößerung ist nicht verfügbar.

Wichtige Hinweise

Garantieausschluß

Olympus gibt keinerlei Versicherung oder Garantie ab, weder ausdrücklich noch einbegriffen, mit dem oder unter Bezug auf den Inhalt dieser schriftlichen Angaben oder der Software, und ist in keiner Weise verantwortlich für jedwede stillschweigend angenommene Garantie der Marktfähigkeit oder Eignung für jedweden Zweck sowie jedweden nachfolgenden, zugehörigen oder indirekten Schaden (einschließlich doch nicht begrenzt auf Gewinnverlust, Geschäftsausfall und Verlust von Geschäftsinformationen), der aus dem Gebrauch oder der Unfähigkeit zum Gebrauch dieser schriftlichen Angaben oder der Software herrührt. In einigen Ländern/Bundesländern ist dieser Garantieausschluß für nachfolgende und zugehörige Schäden nicht zulässig. In diesem Fall trifft dieser Garantieausschluß nicht zu.

Urheberrechtshinweis

Alle Rechte vorbehalten. Die schriftlichen Angaben und Software-Inhalte dürfen, auch auszugsweise, ohne ausdrückliche schriftliche Genehmigung der Firma Olympus in keiner Form vervielfältigt oder verwendet werden. Dies gilt für alle Verfahren, mechanisch oder elektronisch, einschließlich Fotokopien und magnetischer Aufzeichnung, sowie jede Art von Informationsspeicherung und -abruf. Olympus übernimmt keinerlei Verantwortung für den Gebrauch dieser schriftlichen Informationen und Software-Inhalte oder für Schäden, die aus dem Gebrauch dieser schriftlichen Informationen und Software-Inhalte herrühren. Olympus behält sich das Recht vor, die Ausführung und Inhalte dieser Anleitung und der Software jederzeit ohne Vorankündigung zu ändern.

ACHTUNG:

Fotografieren ohne Ermächtigung oder die Verwendung von urhebergeschütztem Material kann gegen das Urheberrecht verstoßen. Olympus übernimmt keinerlei Verantwortung für Aufnahmen, die ohne Ermächtigung hergestellt werden, oder sonstige Handlungen, die zu Urheberrechtsverletzungen führen können.

• IBM ist ein eingetragenes Warenzeichen der International Business Machines Corporation.
• Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.
  • Macintosh ist ein Warenzeichen der Apple Computer Inc.
• Alle weiteren Firmen- und Produkteigennamen sind eingetragene Warenzeichen/Warenzeichen der Warenzeicheninhaber.

Technische Daten

Typ	: Digital-Kamera (Bildaufzeichnung und -wiedergabe)
Aufnahmesystem
Bild	: Digitale Aufnahme TIFF (ohne Kompression) (JPEG mit Design rule for Camera File (DCF)-Unterstützung und Digital Print Order Format (DPOF)-Unterstützung)
Tonaufnahme für Fotobilder	: Wave-Format
Movie-Bild	: QuickTime Motion JPEG-Unterstützung
Speicher	: 3 (3,3)-Volt-SmartMedia 2MB, 4MB, 8MB, 16MB, 32MB, 64MB
Bildspeicherkapazität (mit 16 MB-Karte)	: Ca. 1 Aufnahme (TIFF, 2048 x 1536) : Ca. 6 Aufnahmen (SHQ) : Ca. 20 Aufnahmen (HQ) : Ca. 49 Aufnahmen (SQ1/1280 x 960 NORMAL) : Ca. 165 Aufnahmen (SQ2/640 x 480 NORMAL)
Löschfunktion	: Einzelne Aufnahmen/Gesamtspeicher
Bildwandler	: 1/1,8-Zoll-CCD-Chip : 3.340.000 Pixel (brutto)

Bildauflösung bei Aufnahme

	: 2048 x 1536 Bildpunkte (HQ/SHQ/TIFF)
	: 1600 x 1200 Bildpunkte (TIFF/SQ1)
	: 1280 x 960 Bildpunkte (TIFF/SQ1)
	: 1024 x 768 Bildpunkte (TIFF/SQ2)
	: 640 x 480 Bildpunkte (TIFF/SQ2)
Weißabgleich	: Vollautomatisch (iESP Automatik) TTL, Manuell (Tageslicht (sonnig), Tageslicht (bewölkt)), Wolframlicht, Fluoreszenzlicht)
Objektiv	: F2,8/6,5 — 19,5 mm-Olympus-Objektiv, 8 Elemente in 6 Gruppen (entspricht einem 32 ~ 96-mm-Objektiv bei einer Kleinbildkamera), mit asphärischer Glaslinse.
Belichtungsmessung	: Digitale ESP-Messung, Spotmessung
Belichtungssteuerung	: Programmautomatik, mit Blendenvorgabe, mit Verschlußzeitenvorgabe, manuell
Blende	: W : F2,8 - 11,0
	: T : F2,8 - 11,0
Verschlußzeiten	: Verwendung für mechanischen Verschluß
Fotobild	: 1 ~ 1/800 Sek. (16 ~ 1/800 Sek. bei manueller Einstellung)
Movie-Bild	: 1/30 ~ 1/10000 Sek.
Aufnahmebereich	: 0,8 m -∞ (normal)0,2 m - 0,8 m (Nahaufnahme)
Sucher	: Realbildsucher (mit Autofocus-Markierung und Markierung für Gegenlichtkorrektur), LCD-Monitor
LCD-Monitor	: 4,5-cm-TFT-LCD-Farbmonitor
Bildpunkte	: Ca. 114.000 Pixel
LCD-Anzeigen	: Datum und Uhrzeit , Bildnummer,Schreibschutzzeichen, Aufnahmemodus,Batteriezustand, Information, Menü, Vorauswahl zum Drucken etc.
Blitzladezeit	: Ca. 6 Sek. (bei normaler Umgebungstemperatur mit neuen Batterien).
Blitzreichweite	: W : Ca. 0,8 m – 3,8 m: T : Ca. 0,2 m – 3,8 m
Blitzprogramme	: Automatik (automatische Zuschaltung bei schwachem Licht und Gegenlicht), Reduktion des “Rote-Augen-Effekts”, Aufhellblitz (Blitz wird immer zugeschaltet), ohne Blitz
Autofocus	: TTL-iEPS Autofocus-System,Kontrastvergleichssystem
Scharfstellbereich	: Von 0,2 m bis∞
Selbstauslöser	: Elektronisch mit 12 Sek. Auslöseverzögerung
Anschlußbuchsen	: Gleichspannungseingang, Dateneingang/-ausgang (RS-232C), AV-Ausgang, USB-Anschluß (kompatibel mit USB 1.0),Blitzsynchronbuchse
Datum und Zeit	: Aufzeichnung zusammen mit Bilddaten
Automatischer Kalender	: Bis zum Jahre 2030.
Umgebungsbedingungen
Temperatur	: 0 — 40°C (Betrieb)– 20 — 60°C (Lagerung)
Luftfeuchtigkeit	: 30 — 90 % (Betrieb)10 — 90 % (Lagerung).
Spannungsversorgung	: 2 CR-V3 Lithium-Batterieblöcke oder vier AA-(Mignon)-Batterien, Nickel-Metallhydrid-, Lithium-, Alkali- oder Nickel-Cadmium-Batterien.Netzteil (Sonderzubehör)
Abmessungen	: 109,5 (B) x 76,4 (H) x 66,4 (T) mm
Gewicht	: 300 g (ohne Batterien/ohne Karte)

ÄNDERUNGEN DER TECHNISCHEN DATEN UND DER AUSFÜHRUNG OHNE VORANKÜNDIGUNG VORBEHALTEN.

OLYMPUS®
