BEDIENUNGSANLEITUNG KDC-BT61U KENWOOD

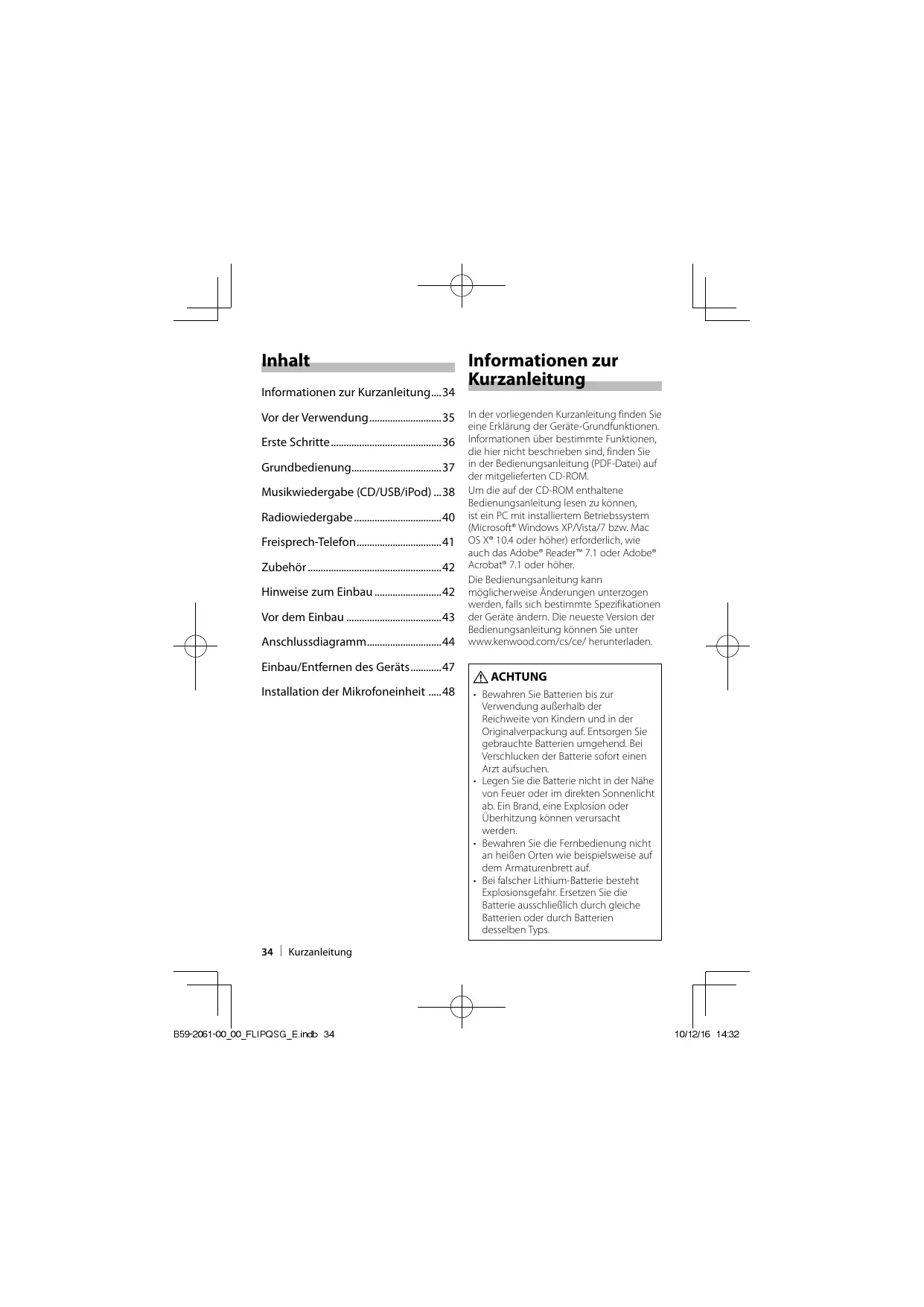

• Inhalt Informationen zur Kurzanleitung p. 34
• Vor der Verwendung p. 35
• Erste Schritte p. 36
• Grundbedienung p. 37
• Musikwiedergabe (CD/USB/iPod) p. 38
• Radiowiedergabe p. 40
• Freisprech-Telefon p. 41
• Zubehör p. 42
• Hinweise zum Einbau p. 42
• Vor dem Einbau p. 43
• Anschlussdiagramm p. 44
• Einbau/Entfernen des Geräts p. 47
• Installation der Mikrofoneinheit Informationen zur Kurzanleitung In der vorliegenden Kurzanleitung finden Sie eine Erklärung der Geräte-Grundfunktionen. Informationen über bestimmte Funktionen, die hier nicht beschrieben sind, finden Sie in der Bedienungsanleitung (PDF-Datei) auf der mitgelieferten CD-ROM. Um die auf der CD-ROM enthaltene Bedienungsanleitung lesen zu können, ist ein PC mit installiertem Betriebssystem (Microsoft® Windows XP/Vista/7 bzw. Mac OS X® 10.4 oder höher) erforderlich, wie auch das Adobe® Reader™ 7.1 oder Adobe® Acrobat® 7.1 oder höher. Die Bedienungsanleitung kann möglicherweise Änderungen unterzogen werden, falls sich bestimmte Spezifikationen der Geräte ändern. Die neueste Version der Bedienungsanleitung können Sie unter www.kenwood.com/cs/ce/ herunterladen. ¤ ACHTUNG p. 48

• Bewahren Sie Batterien bis zur Verwendung außerhalb der Reichweite von Kindern und in der Originalverpackung auf. Entsorgen Sie gebrauchte Batterien umgehend. Bei Verschlucken der Batterie sofort einen Arzt aufsuchen.
• Legen Sie die Batterie nicht in der Nähe von Feuer oder im direkten Sonnenlicht ab. Ein Brand, eine Explosion oder Überhitzung können verursacht werden.
• Bewahren Sie die Fernbedienung nicht an heißen Orten wie beispielsweise auf dem Armaturenbrett auf.
• Bei falscher Lithium-Batterie besteht Explosionsgefahr. Ersetzen Sie die Batterie ausschließlich durch gleiche Batterien oder durch Batterien desselben Typs. 34 | Kurzanleitung

Vor der Verwendung 2WARNUNG Zur Vermeidung von Bränden und Verletzungen beachten Sie bitte die folgenden Hinweise: Stellen Sie sicher, dass keine Metallgegenstände (Münzen, Nadeln, Werkzeuge usw.) ins Innere des Geräts gelangen und Kurzschlüsse verursachen. Wissenswertes über die Rückstellung Ihres Gerätes Falls dieses Gerät Rückstelltaste oder das daran angeschlossene Gerät (automatischer Disc-Wechsler o. Ä.) nicht ordnungsgemäß funktioniert, drücken Sie bitte die Rückstelltaste. Durch Drücken der Rückstelltaste werden die Werkseinstellungen wieder hergestellt. Reinigung des Geräts Falls die Frontblende dieses Gerätes verschmutzt sein sollte, wischen Sie sie bitte mit einem trockenen und sauberen Tuch wie beispielsweise einem Silikontuch ab. Falls die Frontblende extrem verschmutzt sein sollte, wischen Sie sie bitte mit einem mit Neutralreiniger befeuchteten Tuch ab und anschließend mit einem sauberen und trockenen Tuch trocken. Das Auftragen von Spray direkt auf dem Gerät kann zu einer Beeinträchtigung der mechanischen Teile führen. Das Abwischen der Frontblende mit einem rauen Tuch oder die Verwendung flüchtiger Flüssigkeiten wie beispielsweise Verdünner oder Alkohol kann zu einem Verkratzen der Oberfläche oder zu einem Löschen der Beschriftung führen. Anschlüsse des Geräts und der Frontblende

• Um Beschädigungen zu vermeiden, berühren Sie die Anschlüsse des Geräts nicht mit den Fingern.

• Reinigen Sie verschmutzte Kontakte am Gerät und an der Frontblende mit einem trockenen, weichen Tuch. Beschlagen der Laserlinse Bei kaltem Wetter kann die Laserlinse des CD-Players nach dem Einschalten der Fahrzeugheizung beschlagen. In einem solchen Fall von Kondensation lässt sich keine CD wiedergeben. Nehmen Sie die CD aus dem Gerät und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist. Funktioniert der CD-Player nach einer bestimmten Zeit noch immer nicht richtig, wenden Sie sich bitte an Ihren Kenwood-Fachhändler. Hinweise
• Sollten Sie Probleme bei der Installation des Geräts haben, lassen Sie sich bitte von Ihrem Kenwood-Fachhändler beraten.
• Lassen Sie sich beim Kauf von optionalem Zubehör von Ihrem Kenwood-Händler beraten um sicherzustellen, dass das Zubehör von Ihrem Modell und in Ihrem Bereich unterstützt wird.
• Zeichen nach ISO 8859-1 können angezeigt werden.
• Zeichen nach ISO 8859-5 oder ISO 88591 können angezeigt werden. Stellen Sie die Option “Russian”, beschrieben unter <Grundeinstellungen> (Seite 38) (BEDIENUNGSANLEITUNG), auf “On”.
• Diese Funktion des Radio-Daten-Systems funktioniert nicht, wenn die Radiosender diesen Service nicht unterstützen.
• In diesem Dokument bedeutet das Aufleuchten der Beschreibungsanzeige, dass ein Status angezeigt wird. Näheres zur Statusanzeige finden Sie unter <Grundlegender Betrieb> (Seite 32) (BEDIENUNGSANLEITUNG).
• Die in dieser Bedienungsanleitung dargestellten Abbildungen des Displays und der Frontblende dienen der Veranschaulichung der Bedienung Ihres Geräts. Daher können die Abbildungen der Anzeige von der tatsächlichen Anzeige am Gerät abweichen. Eventuell sind sogar manche Abbildungen der Anzeige nicht zutreffend. Deutsch | 35

Demonstrationsmodus verlassen Datum einstellen Schalten Sie den Demonstrationsmodus aus, wenn Sie das Gerät nach der Installation zum ersten Mal verwenden.

Drücken Sie die [MENU]-Taste, um den Menülistenmodus zu aktivieren.

Das Einstellungselement kann wie folgt ausgewählt werden. ”Settings” ➜ “Clock & Date” ➜ “Date Adjust” Drehen Sie den [VOL]-Knopf, um das Element auszuwählen. Drücken Sie den [VOL]-Knopf, um das Element festzulegen.

Drücken Sie die [4]- oder [¢]-Taste, um die Eingabe für das Jahr, den Monat oder den Kalendertag auszuwählen.

Drehen Sie den [VOL]-Knopf, um das Jahr, den Monat und den Kalendertag einzustellen.

Drücken Sie die [MENU]-Taste, um die Datumseinstellung abzuschließen.

Drehen Sie den [VOL]-Knopf und wählen Sie “Date Mode select” aus. Drücken Sie anschließend auf den [VOL]-Knopf.

Drehen Sie den [VOL]-Knopf und wählen Sie das Datumsformat aus. Drücken Sie anschließend auf den [VOL]-Knopf.

Drücken Sie mindestens 1 Sekunde auf den [MENU]-Knopf und drücken Sie ihn ein weiteres Mal kurz, um den Menülistenmodus zu verlassen.

Drücken Sie auf den [VOL]-Knopf, um den Demonstrationsmodus zu verlassen, wenn die Meldung “To Cancel Demo Press the volume knob” angezeigt wird (ca. 15 Sekunden).

Drehen Sie den [VOL]-Knopf und wählen Sie “YES”. Drücken Sie anschließend auf den [VOL]-Knopf. Der Demonstrationsmodus kann auch im Menülistenmodus deaktiviert werden. Siehe <Demonstrationsmodus> (Seite 39) in der Bedienungsanleitung. 36 | Kurzanleitung

Grundbedienung [SRC] [VOL] AUX AUX Zusatzeingang Einschalten Durch Drücken der [SRC]-Taste wird das Gerät eingeschaltet. Drücken Sie die [SRC]-Taste mindestens 1 Sekunde lang, um das Gerät auszuschalten. Quellenauswahl Drücken Sie die [SRC]-Taste und drehen Sie anschließend den [VOL]-Knopf. Drücken Sie den [VOL]-Knopf, um die ausgewählte Quelle festzulegen. Tuner (“TUNER”) ➜ Bluetooth Audio (“BT AUDIO”) (nur KDC-BT61U) ➜ USB (“USB”) oder iPod (“iPod”) ➜ CD (“CD”) ➜ Zusatzeingang (“AUX”) ➜ Standby (“STANDBY”) ➜ Tuner... USB-Anschluss Zusatzeingang An die Stereo-Miniklinke (ø 3,5 mm) kann ein tragbares Audiogerät angeschlossen werden. Die zusätzliche Eingangsquelle steht normalerweise auf "AUS" ("OFF")- Schalten Sie die Option “Built in AUX”, beschrieben unter <Grundeinstellungen> (Seite 38) (Bedienungsanleitung), ein. Lautstärke Drehen Sie den [VOL]-Knopf, um die Lautstärke einzustellen. USB-Anschluss Sie können ein USB-Gerät oder einen iPod anschließen. Für den Anschluss eines USB-Geräts oder eines iPods wird ein CA-U1EX oder KCAiP101 (optionales Zubehör) empfohlen. Deutsch | 37

[SEARCH MODE] USB-Anschluss KDC-6051U [TI] Wiedergabe - Disc Drücken Sie die [Release]-Taste und klappen Sie die Frontblende auf. Legen Sie eine Disk in das Disc-Fach ein. Nach dem Einlegen wird die Quelle automatisch umgeschaltet, und die Titelwiedergabe beginnt. Frontblende auf der linken Seite drücken und sie wieder in die vorherige Position bringen. Schnelles Vor- und Zurückspulen des Titels Drücken Sie die [4]- oder [¢]Taste und halten Sie sie gedrückt, um innerhalb der Audiodatei mit Musikstücken (Titel oder Dateien) schnell vor- und zurückzuspulen. Pause und Wiedergabe Drücken Sie die [38]-Taste, um die Wiedergabe einer Musikdatei (Titel oder Datei) anzuhalten oder fortzusetzen. Wiedergabe - USB-Gerät Schließen Sie ein USB-Gerät oder einen iPod an den USB-Anschluss an. Nach dem Anschluss wird die Quelle automatisch umgeschaltet, und die Titelwiedergabe beginnt. Audiodatei-Ordner auswählen Drücken Sie die [SEARCH MODE]-Taste, um einen nächsten Ordner auszuwählen. Titel auswählen Drücken Sie die [4]- oder [¢]-Taste, um einen Titel auszuwählen. 38 | Kurzanleitung

Musiksuche Suche nach einem Titels, der wiedergegeben werden soll.

Drücken Sie die [MENU]-Taste.

Musiksuche. Funktion Zwischen Elementen navigieren Element auswählen Schnellsuche Drehen Sie den [VOL]-Knopf und wählen Sie “Music”. Drücken Sie anschließend auf den [VOL]-Knopf. Sekunde und drücken Sie ein weiteres Mal kurz auf die Taste. Disc entfernen Drücken Sie die [Release]-Taste und klappen Sie die Frontblende auf. Drücken Sie die [0]-Taste, um eine Disc auszuwerfen. USB-Gerät entfernen Vorgang Drehen Sie den [VOL]-Knopf. Drücken Sie den [VOL]-Knopf. Drücken Sie die [DISP]- oder [ ] / [TI]-Taste, um eine Seite nach oben oder unten zu scrollen. Drücken Sie die [DISP]- oder [ ] / [TI]-Taste mindestens 1 Sekunde, um kontinuierlich und schnell nach oben oder unten zu scrollen. Drücken Sie die Taste erneut, um das Scrollen anzuhalten. Drücken Sie die [MENU]-Taste. Drücken Sie die [38]-Taste mindestens 2 Sekunden, um den USB-EntfernenModus zu aktivieren (“USB REMOVE” wird angezeigt). Das USB-Gerät kann nun sicher entfernt werden. Rückkehr zum vorherigen Element Rückkehr zum Drücken Sie die [MENU]-Taste Hauptmenü mindestens 1 Sekunde. Um die Musiksuche nach Audiodateien bzw. für den iPod abzubrechen, drücken Sie die [MENU]-Taste mindestens 1 Deutsch | 39

[SEARCH MODE] KDC-6051U [TI] Tuner-Quelle auswählen Senderspeicher

Drücken Sie die [4]- oder [¢]-Taste, um den Sender auszuwählen, den Sie speichern möchten.

Drücken Sie die [MENU]-Taste.

Drehen Sie den [VOL]-Knopf, um die voreingestellte Nummer (“1” – “6”) auszuwählen, und drücken Sie anschließend mindestens 2 Sekunden auf den [VOL]-Knopf. Drücken Sie die [SRC]-Taste. Drehen Sie den [VOL]-Knopf und wählen Sie “TUNER": Drücken Sie anschließend auf den [VOL]-Knopf. Band auswählen Drücken Sie die [SEARCH MODE]-Taste, um das Band in der Reihenfolge FM1 ➜ FM2 ➜ FM3 ➜ AM umzuschalten. Sender auswählen Drücken Sie die [4]- oder [¢]-Taste, um den gewünschten Sender auszuwählen. Verkehrsfunk KDC-BT61U Drücken Sie die [VOL]-Taste mindestens 1 Sekunde, um die Verkehrsfunk-Funktion abwechselnd ein- oder auszuschalten. KDC-6051U Drücken Sie die [TI]-Taste, um die Verkehrsfunk-Funktion abwechselnd einoder auszuschalten. Erfolgt eine Verkehrsmeldung, wenn die Funktion eingeschaltet ist, erscheint "Traffic INFO", und die Verkehrsmeldung wird empfangen. Drehen Sie den [VOL]-Knopf, um “List & Memory” auszuwählen, und drücken Sie anschließend auf den [VOL]-Knopf. Abrufen der im Speicher abgelegten Sender

Drücken Sie die [MENU]-Taste.

Drehen Sie den [VOL]-Knopf, um die aufzurufende Speichernummer (“1” – “6”) auszuwählen, und drücken Sie anschließend auf den [VOL]-Knopf. Drehen Sie den [VOL]-Knopf, um “List & Memory” auszuwählen, und drücken Sie anschließend auf den [VOL]-Knopf. 40 | Kurzanleitung

Funktion von KDC-BT61U/KCA-BT300/KCA-BT200 (optionales Zubehör) Freisprech-Telefon [SRC] [VOL] KDC-BT61U

KDC-6051U [TI] Mobiltelefon registrieren Melden Sie Ihr Mobiltelefon für die Verwendung mit diesem Gerät an.

Bedienen Sie Ihr Mobiltelefon, um die Freisprecheinrichtung zu registrieren (Paarung). Wählen Sie in der Liste der verbundenen Geräte den Eintrag

Geben Sie am Mobiltelefon den PINCode des Geräts ein. Der standardmäßige PIN-Code für dieses Gerät lautet "0000". Sobald die Registrierung Ihres Mobiltelefons abgeschossen ist, wird das Telefonbuch des Mobiltelefons automatisch auf dieses Gerät übertragen. (Wurde das Telefonbuch noch nicht auf dieses Gerät übertragen, führen Sie die entsprechenden Bedienvorgänge auf Ihrem Mobiltelefon aus und übertragen Sie es.) Anrufen einer Nummer aus dem Telefonbuch Wählen Sie eine Telefonnummer aus dem Telefonbuch Ihres Mobiltelefons. Wurde das Telefonbuch noch nicht auf dieses Gerät übertragen, führen Sie die entsprechenden Bedienvorgänge auf Ihrem Mobiltelefon aus und übertragen Sie es.

KDC-BT61U ]-Taste. Drücken Sie die [ KDC-6051U Drücken Sie die [TI]-Taste mindestens 1 Sekunde.

Drehen Sie den [VOL]-Knopf und wählen Sie “Phonebook”. Drücken Sie anschließend auf den [VOL]-Knopf.

Drehen Sie den [VOL]- Knopf, um den Anfangsbuchstaben des gesuchten Namens einzugeben. Drücken Sie anschließend auf den [VOL]-Knopf.

Drehen Sie den [VOL]-Knopf, um eine Telefonnummer auszuwählen.

Drücken Sie den [VOL]-Knopf, um zu wählen. Annehmen eines Anrufs Drücken Sie den [VOL]-Knopf. Trennen eines Gesprächs Drücken Sie die [SRC]-Taste. Deutsch | 41

Zubehör Hinweise zum Einbau

1. Ziehen Sie den Zündschlüssel ab und

trennen Sie den Minuspol - von der Batterie ab, um Kurzschlüsse zu vermeiden.

2. Schließen Sie die Eingangs- und

Ausgangskabel jedes Geräts richtig an.

3. Schließen Sie die Kabel des Kabelbaums

4. Schließen Sie den Steckverbinder

B des Kabelbaums an den Lautsprecheranschluss Ihres Fahrzeugs an.

5. Schließen Sie den Steckverbinder A

des Kabelbaums an den externen Stromanschluss Ihres Fahrzeugs an.

6. Schließen Sie den Kabelbaumstecker an

7. Bauen Sie das Gerät in das Fahrzeug ein.

8. Schließen Sie den Minuspol - der

9. Drücken Sie auf die Rückstelltaste.

¤ ACHTUNG Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Berühren Sie die Metallteile des Geräts während oder kurz nach der Benutzung nicht. Metallteile wie der Kühlkörper und das Gehäuse werden heiß. 42 | Kurzanleitung

• Die Montage sowie die Verkabelung dieses Gerätes macht besondere Fähigkeiten und Erfahrung erforderlich. Überlassen Sie die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal.
• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.
• Setzen Sie weder die Frontblende noch deren Etui direktem Sonnenlicht, extremer Wärme oder Luftfeuchtigkeit aus. Schützen Sie beides darüber hinaus vor Staub und Spritzwasser.
• Verwenden Sie für den Einbau ausschließlich die mitgelieferten Schrauben. Verwenden Sie ausschließlich die mitgelieferten Schrauben. Zu lange oder zu dicke Schrauben könnten das Gerät beschädigen.
• schaltet sich das Gerät nicht ein (“Protect” wird angezeigt), liegt möglicherweise ein Kurzschluss im Lautsprecherkabel vor, oder das Kabel hat das Fahrzeugchassis berührt, und die Schutzfunktion wurde deswegen aktiviert. Daher sollte das Lautsprecherkabel überprüft werden.
• Stellen Sie sicher, dass alle Kabelanschlüsse ordnungsgemäß durchgeführt wurden, indem Sie die Stecker bis zum vollkommenen Einrasten in die Buchsen einführen.
• Falls das Zündschloss Ihres Fahrzeugs über keine ACC-Stellung verfügt, oder falls das Zündkabel an eine Stromquelle mit Konstantspannung wie beispielsweise ein Batteriekabel angeschlossen ist, wird die Stromversorgung des Geräts nicht mit der Zündung verbunden (d. h. das Gerät wird nicht zusammen mit der Zündung ein- und ausgeschaltet). Wenn Sie die Stromversorgung des Geräts mit der Zündung verbinden wollen, schließen Sie das Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.
• Verwenden Sie einen handelsüblichen Übergangsadapter, wenn der Stecker nicht zum Anschluss im Fahrzeug passt.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Entfernen Sie die Schutzhülsen von den Enden nicht

angeschlossener Kabel und Anschlüsse nicht, damit keine Kurzschlüsse entstehen. Wenn die Konsole über einen Deckel verfügt, stellen Sie sicher, dass die Frontblende beim Öffnen und Schließen nicht am Deckel stößt. Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte sich nicht berühren und einen Kurzschluss verursachen. Ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit den gleichen Nenngrößen. Schließen Sie beide Pole der Lautsprecher an den Lautsprecherausgängen am Gerät an. Das Gerät kann beschädigt werden oder den Dienst versagen, wenn Sie die Minuspole zusammenführen oder über Metallteile des Fahrzeugs erden. Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren. Installieren Sie das Gerät so, dass der Montagewinkel 30˚ oder weniger beträgt. Die Empfangsqualität wird u. U. durch metallische Gegenstände in der Nähe der Bluetooth-Antenne beeinträchtigt. (nur KDC-BT61U) Bluetooth-Antenne Guter Empfang Um einen guten Empfang sicherzustellen, sollten Sie Folgendes beachten:

• Halten Sie einen Maximalabstand von 10 m zum Mobiltelefon ein. Die Reichweite kann in bestimmten Umgebungen weiter abnehmen. Die Reichweite wird ebenfalls kürzer, wenn sich zwischen dem Gerät und dem Mobiltelefon Hindernisse befinden. Die oben genannte maximale Reichweite (10 m) kann nicht immer garantiert werden.
• In der Nähe befindliche Sendestationen oder Funksprechgeräte können durch zu starke Signale die Kommunikation stören. Deutsch | 43

Anschlussdiagramm USB-Anschluss (1m) Sie die ⁄ Nehmen Abdeckung nicht ab, Zum USB-Gerät falls Sie das USB-Kabel nicht verwenden. Kommt der Steckverbinder in Kontakt mit Metallteilen des Fahrzeugs, kann dies zu Funktionsstörungen führen. Mikrofoneingang (nur KDC-BT61U) Mikrofon (Zubehör 3) Zuordnung/Funktion der Anschlüsse Stiftnummern für ISOAnschlüsse Externer Stromanschluss A-4 A-5 A-6 A-7 A-8 Lautsprecheranschluss B-1 B-2 B-3 B-4 B-5 B-6 B-7 B-8 Kabelfarbe Funktionen Gelb Blau/Weiß orange/weiß Rot Schwarz Batterie Stromsteuerung Dimmer Zündung (ACC) Erdungsanschluss (Masse) Lila Lila/Schwarz Grau Grau/Schwarz Weiß Weiß/Schwarz Grün Grün/Schwarz Hinten rechts (+) Hinten rechts (–) Vorne rechts (+) Vorne rechts (–) Vorne links (+) Vorne links (–) Hinten links (+) Hinten links (–)

• Lautsprecherimpedanz: 4 – 8 Ω
• Maximaler Versorgungsstrom des USB-Anschlusses: 500 mA <Anschluss des ISO-Steckverbinders> ⁄ Siehe (Seite 46). Anschluss A

Gelb (Stift A–4) Gelb (Dauerpluskabel zur Batterie) Rot (Stift A–7) Rot (Zündkabel) 44 | Kurzanleitung

Hinterer Ausgang Vorderer Ausgang Subwoofer-Ausgang Sicherung (10 A) UKW/MW-Antenneneingang (JASO)

AUX-Eingang (Stereo) Verwenden Sie ein Mini-Klinkenkabel. Es überträgt Stereosignale und weist keinerlei Impedanz auf. An den Disc-Wechsler von Kenwood/ Externes optionales Zubehör Beachten Sie beim Anschließen dieser Kabel die entsprechenden Handbücher. Kabelbaum (Zubehör1)

Falls kein Anschluss hergestellt wird, lassen Sie den Draht nicht aus der Lasche hervorstehen. Blau/weiß (Netzsteuerung/ Antennen-Steuerkabel) P.CONT ANT. CONT Braun (Stummschaltkabel) MUTE Bei Verwendung einer externen Endstufe an die Stromsteuerungsklemme, andernfalls an die Antennensteuerklemme im Fahrzeug anschließen. Lesen Sie für den Anschluss an das Kenwood-Navigationssystem die Bedienungsanleitung des betreffenden Geräts. An den Anschluss anschließen, der geerdet ist, wenn das Telefon klingelt oder wenn Sie einen Anruf erledigen. (nur KDC-6051U)

Für die Verwendung der LenkradFernbedienungsfunktion benötigen Sie einen speziellen Fernbedienungsadapter (nicht im Lieferumfang enthalten), der auf den Typ Ihres Fahrzeugs abgestimmt ist. Deutsch | 45

Anschlussdiagramm Anschluss des ISO-Steckverbinders Die Stiftbelegung der ISO-Anschlüsse ist vom Fahrzeugtyp abhängig. Stellen Sie sicher, dass Sie alles ordnungsgemäß anschließen und Schäden am Gerät verhindern. Der Standardanschluss für den Kabelbaum wird unten unter 1 beschrieben. Sind die ISO-Anschlussstifte wie unter 2 beschrieben belegt, führen Sie den Anschluss bitte wie dargestellt durch. Stellen Sie bitte sicher, dass das Kabel wie unter 2 unten beschrieben wieder angeschlossen wird, falls dieses Gerät in ein Fahrzeug der Marke Volkswagen eingebaut wird. 1 (Standardeinstellung) Der Stift A-7 (rot) des ISO-Anschlusses am Fahrzeug ist mit der Zündung, der Stift A-4 (gelb) mit der ständigen Stromversorgung verbunden. Zündkabel (Rot) Gerät Batteriekabel (Gelb) Stift A-7 (Rot) Fahrzeug Stift A-4 (Gelb) 2 Der Stift A-7 (rot) des ISO-Anschlusses am Fahrzeug ist mit der ständigen Stromversorgung, der Stift A-4 (gelb) mit der Zündung verbunden. Zündkabel (Rot) Gerät Batteriekabel (Gelb) Stift A-7 (Rot) Fahrzeug Stift A-4 (Gelb) 46 | Kurzanleitung

Einbau/Entfernen des Geräts Einbau Entfernen des Geräts

1. Lösen Sie den Hartgummirahmen gemäß

den Anweisungen aus dem Abschnitt <Entfernen des Hartgummirahmens>.

2. Nehmen Sie die Frontblende ab.

3. Stecken Sie die beiden

Ausbauwerkzeuge wie abgebildet tief in die Schlitze auf beiden Seiten.

4. Drücken Sie das Ausbauwerkzeug nach

unten, und ziehen Sie das Gerät halb heraus. Üben Sie derweil Druck nach innen aus. Zubehör 2 Sichern Sie das Gerät, indem Sie die Metalllaschen mit einem Schraubendreher o. Ä. umbiegen.

• Stellen Sie sicher, dass das Gerät fest sitzt. Wenn das Gerät nicht fest sitzt, können Fehlfunktionen (beispielsweise Klangbeeinträchtigungen) auftreten. Entfernen des Hartgummirahmens

1. Führen Sie die Arretierstifte des

Ausbauwerkzeugs ein und lösen Sie die zwei Verriegelungen im oberen Bereich. Heben Sie den Rahmen an und ziehen Sie ihn wie in der Abbildung dargestellt nach vorne.

• Achten Sie darauf, dass Sie sich nicht an den Vorsprüngen des Ausbauwerkzeugs verletzen.

5. Fassen Sie das Gerät mit den Händen

und ziehen Sie es vorsichtig ganz heraus. Anschlag Verriegelung Ausbauwerkzeug (Zubehör 2)

2. Lösen Sie, wenn der obere Bereich

entfernt ist, die unteren zwei Stellen.

• Der Rahmen kann auf die gleiche Art und Weise von der Unterseite abgenommen werden. Deutsch | 47

KDC-BT61U nur Installation der Mikrofoneinheit Entfernen des Hartgummirahmens

1. Prüfen Sie die Einbauposition des

Mikrofons (Zubehör 3).

2. Entfernen Sie alle Öl- und

Staubrückstände von der Montagefläche.

3. Bringen Sie das Mikrofon an.

4. Verlegen Sie das Mikrofonkabel zum

Gerät und befestigen Sie es an mehreren Punkten mit Klebeband o.Ä. Zubehör 3

• Bringen Sie das Mikrofon möglichst weit entfernt vom Mobiltelefon an. Befestigen Sie das Kabel mit handelsüblichem Klebeband. Entfernen Sie die Schutzfolie von der Klebefläche und befestigen Sie die Einheit an der oben abgebildeten Stelle. Richten Sie das Mikrofon in Richtung des Fahrers aus. 48 | Kurzanleitung

Dieses Produkt wird weder vom Hersteller eines Fahrzeugs während der Produktion noch von einem professionellen Importeur eines Fahrzeugs in einen EU-Mitgliedsstaat eingebaut. Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für solche Geräte) Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und Batterien abgegeben werden muss. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Unsachgemässe oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben. Achtung: Das Zeichen “Pb” unter dem Symbol für Batterien zeigt an, dass diese Batterie Blei enthalt. Kennzeichnung von Geräten mit LaserAbtastern CLASS 1 LASER PRODUCT Das Etikett ist am Chassis/Gehäuse angebracht und besagt, dass sich die Komponente Laserstrahlen bedient, die als Laserstrahlen der Klasse 1 klassifiziert wurden. Dies weist darauf hin, dass sich das Gerät Laserstrahlen bedient, die einer schwächeren Klasse angehören. Das bedeutet, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht.

Dieses Symbol zeigt an, dass Kenwood bei der Herstellung dieses Produkts auf eine Verringerung schädlicher Einwirkungen auf die Umwelt geachtet hat.

• Hiermit erklärt Kenwood, dass sich dieser KDC-BT61U in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. (BMWi)
• Hiermit erklärt Kenwood die Übereinstimmung des Gerätes KDC-BT61U mit den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richitlinie 1999/5/EG. (Wien) Nederlands
• Hierbij verklaart Kenwood dat het toestel KDC-BT61U in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.
