IB-DK4027-CPD - Auto Halterung Icy Box - Kostenlose Bedienungsanleitung

Produkttyp	USB-Typ-C-Notebook-Dockingstation
Marke	ICY BOX
Modell	IB-DK4027-CPD
Abmessungen (ca.)	200 x 80 x 30 mm
Gewicht (ca.)	200 g
Gehäusematerial	Aluminium mit Glasoberseite
Host-Schnittstelle	USB Typ-C (erfordert DisplayPort-Alt-Modus und Power Delivery oder Thunderbolt 3)
Videoausgang	1x HDMI (bis zu 3840x2160@30 Hz), 1x VGA (bis zu 1920x1080@60 Hz)
USB-Anschlüsse	3x USB 3.0 Typ-A (Daten bis 5 Gbit/s, 0,9 A Laden)
Ethernet	1x RJ45 10/100/1000 Mbit/s
Kartenleser	1x SD 2.0, 1x microSD 2.0 (Single-LUN, bis zu 25 MB/s)
Audio	1x 3,5 mm Stereo-Kombi (Mikrofon/Kopfhörer)
Power Delivery	USB Typ-C PD-Anschluss (bis zu 100 W, keine Datenübertragung)
Stromversorgung	Über das originale USB-C-Netzteil des Notebooks (nicht im Lieferumfang enthalten)
Betriebssysteme	Windows 10, macOS
Sicherheitsmerkmale	Schutz vor elektrischem Schlag, Wärmemanagement, Warnung vor Kleinteilen
Wartung	Mit trockenem antistatischem Tuch reinigen; vor der Reinigung trennen
Ersatzteile & Reparierbarkeit	Kontaktieren Sie [e-mail] für Unterstützung; keine vom Benutzer austauschbaren Teile
Garantie	Wenden Sie sich an den Händler oder Hersteller

Häufig gestellte Fragen - IB-DK4027-CPD Icy Box

Welche Geräte sind mit der Dockingstation IB-DK4027-CPD kompatibel?

Die Dockingstation funktioniert mit Computern, die über einen USB-Typ-C-Anschluss mit Unterstützung für DisplayPort-Alt-Modus und USB Power Delivery oder Thunderbolt 3 verfügen. Sie ist mit Windows 10 und macOS kompatibel.

Wie richte ich die Dockingstation ein?

Schließen Sie das USB-C-Kabel an Ihr Notebook an und verbinden Sie dann Ihre Peripheriegeräte (Monitor, Maus usw.) mit der Dockingstation. Die Dockingstation installiert Treiber automatisch. Konfigurieren Sie die Anzeigeeinstellungen in Ihrem Betriebssystem.

Welche Videoauflösungen unterstützt die Dockingstation?

HDMI unterstützt bis zu 3840x2160@30 Hz (Ultra HD). VGA unterstützt bis zu 1920x1080@60 Hz (Full HD). Bei Verwendung von HDMI und VGA im gespiegelten Modus geben beide bis zu 1920x1080@60 Hz aus.

Kann ich meinen Laptop über die Dockingstation aufladen?

Ja, der USB-C-Anschluss an der Dockingstation unterstützt Power Delivery bis zu 100 W. Schließen Sie Ihr originales Notebook-Netzteil an den USB-C-PD-Anschluss der Dockingstation an. Hinweis: Der Host-USB-C-Anschluss muss ebenfalls Power Delivery unterstützen.

Wie verwende ich die Speicherkartensteckplätze?

Legen Sie eine SD-Karte ein, mit der abgeschrägten Ecke nach vorne und den goldenen Kontakten nach unten (blaue LED oben). Legen Sie microSD-Karten mit den goldenen Kontakten nach oben ein. Der Kartenleser ist Single-LUN, sodass jeweils nur eine Karte verwendet werden kann.

Die an USB 3.0 angeschlossene Maus hat bei Verwendung eines Chromebooks eine Verzögerung. Warum?

Dies ist ein bekanntes Problem bei Chromebooks und ähnlichen USB-C-Adaptern. Die Maus kann eine Verzögerung von einigen Sekunden aufweisen. Das Problem tritt auch bei anderen Adaptern auf, einschließlich des 3-in-1-Adapters von Apple.

Was soll ich tun, wenn die Dockingstation überhitzt?

Sorgen Sie für ausreichende Belüftung. Decken Sie die Dockingstation nicht ab, vermeiden Sie direkte Sonneneinstrahlung und halten Sie die Lüftungsschlitze frei. Die Dockingstation ist für passive Kühlung ausgelegt; Überhitzung kann zu Ausfällen führen.

Wie reinige ich die Dockingstation?

Trennen Sie die Dockingstation vor der Reinigung von der Stromversorgung. Verwenden Sie ein trockenes, antistatisches Tuch. Vermeiden Sie aggressive Reinigungsmittel oder Lösungsmittel, die die Oberfläche beschädigen könnten.

Kann ich gleichzeitig einen Monitor über VGA und HDMI anschließen?

Ja, aber nur im gespiegelten Modus. Beide Displays zeigen denselben Inhalt mit bis zu 1920x1080@60 Hz. Erweiterter Desktop wird bei Verwendung beider Anschlüsse nicht unterstützt.

Welche Art von Garantie hat die IB-DK4027-CPD?

Garantiedetails hängen vom Händler ab. Für Support kontaktieren Sie RaidSonic unter [e-mail] oder besuchen Sie www.icybox.de.

BEDIENUNGSANLEITUNG IB-DK4027-CPD Icy Box

Sicherheitshinweise IB-DK4027-CPD

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

A WARNUNG Lebensgefahr durch Ersticken oder Verschlucken

Sicherheitshinweise IB-DK4027-CPD

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Die enthaltenen Batterien müssen vor Rückgabe vollständig entladen sein.

Treffen Sie Vorsorge, um die Batterien vor Kurzschluss zu schützen (z.B. durch das Isolieren der Kontaktpole mit Klebeband)

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.icybox.de.

Safety information IB-DK4027-CPD

IB-DK4027-CPD, 1x pouch, 1x manual

Type-C® Notebook DockingStation

IB-DK4027-CPD, Tasche, Schnellinstallationsanleitung

Type-C® Notebook DockingStation

Die USB Type-C ^® DockingStation von ICY BOX in elegantem Design und mit Power Delivery Technologie ist für den Anschluss an einen Computer (z.B. Laptop, Notebook, etc.) mit Type-C ^® Schnittstelle und DisplayPort ^® Alt Mode Unterstützung entwickelt worden, um zusätzliche Monitore, USB Peripheriegeräte, LAN und Speicherkarten anschließen zu können. Der Computer kann gleichzeitig über eine Power Delivery Type-C ^® Schnittstelle mit Strom versorgt werden.

Merkmale

• Hochwertiges und stylisches Aluminiumgehäuse mit hochglänzender Glasoberfläche
  • 1x High-Speed HDMI® Type-A bis zu 3840x2160@30 Hz
  • 1x VGA bis zu 1920x1080@60 Hz
• 3x USB 3.0 Type-A Anschluss mit Datenübertragungsrate bis zu 5 Gbit/s
• 1x Single-LUN Kartenleser für SD 2.0 und microSD 2.0 Karten bis zu 25 MB/s
  • 1x RJ45 Ethernet Schnittstelle, unterstützt 10/100/1000 Mbit/s
  • 1x 3,5 mm Stereo Kombianschluss für Headsets
• 1x USB Type-C ^ Schnittstelle mit Power Delivery Unterstützung, keine Datenübertragung Versorgt Ihr Notebook mit bis zu 100 W über den USB Type-C ^ Anschluss, unter Verwendung des originalen Type-C ^ Netzteils des Computers

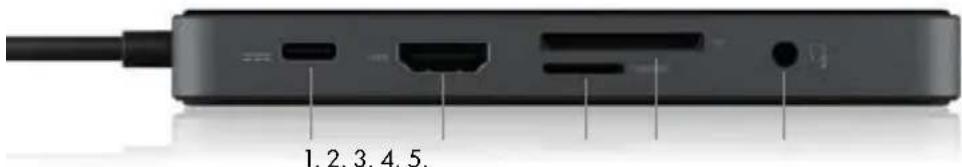

Seitenansicht

1. USB Type-C ✉ nur für Power Delivery bis zu 20 V@5 A (100 W), keine Datenübertragung
2. HDMI ^® Schnittstelle bis zu 3840x2160@30Hz
3. microSD 2.0 Kartenleser bis zu 25 MB/s
4. SD 2.0 Kartenleser bis zu 25 MB/s
5. 3,5 mm Stereo Kombianschluss (Mikrofon/Audio)

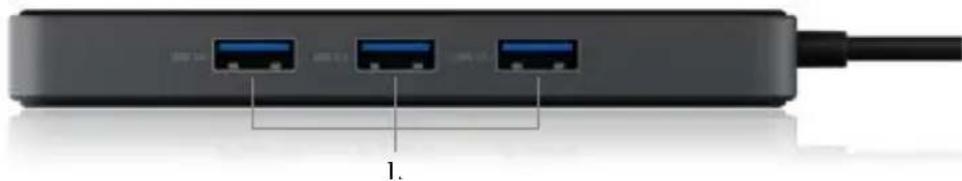

1. 3x USB 3.0 Type-A Datenschnittstelle + 0,9 A aufladen

1. RJ45 Ethernet Schnittstelle / Gigabit
2. VGA Schnittstelle / bis zu 1920x1080P@60 Hz

Handbuch IB-DK4027-CPD

Inbetriebnahme

Anforderungen

• Host Computer mit freier USB Type-C ^® Schnittstelle (um den vollen Funktionsumfang zu gewährleisten, muss der verwendete USB Type-C ^® Anschluss USB Power Delivery und den DisplayPort ^TM Alt Mode oder Thunderbolt 3 ^TM unterstützen)
• Unterstützte Betriebssysteme: Windows ^® 10, macOS ^®

Hinweis: Die DockingStation kann auch an Host Notebooks mit USB Type-C® Schnittstelle OHNE Power Delivery Unterstützung genutzt werden (DisplayPort® Alt Mode wird weiterhin benötigt). In diesem Falle kann das Notebook NICHT über die Type-C® Schnittstelle mit Strom versorgt werden.

USB Type-C®

Nicht alle USB Type-C® Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C® Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videobübertragung oder Stromversorgung via USB.

USB Type-C™ ≠ USB Type-C™

Wichtig!

Diesel ICY BOX Produkt verwendet den USB Type-C™ Anschluss und nutzt die DisplayPort™ Alt Mode Technologie. Nichtalle Computer, Notebooks oder Tablets mit USB Type-C™ Schnittstelle unterstützen auch den DisplayPort™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen Ihres Computersystems und dessen USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX Produkt an einem Thunderbolt™ 3 Anschluss.

Um das volle Potential der IB-DK4027-CPD ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C® Schnittstelle den DisplayPort™ Alt Mode und USB Power Delivery oder Thunderbolt™ 3 unterstützt.

Hinweis! Die zusätzliche USB Type-C ^® Schnittstelle an der DockingStation unterstützt lediglich Power Delivery und keine Datenübertragung.

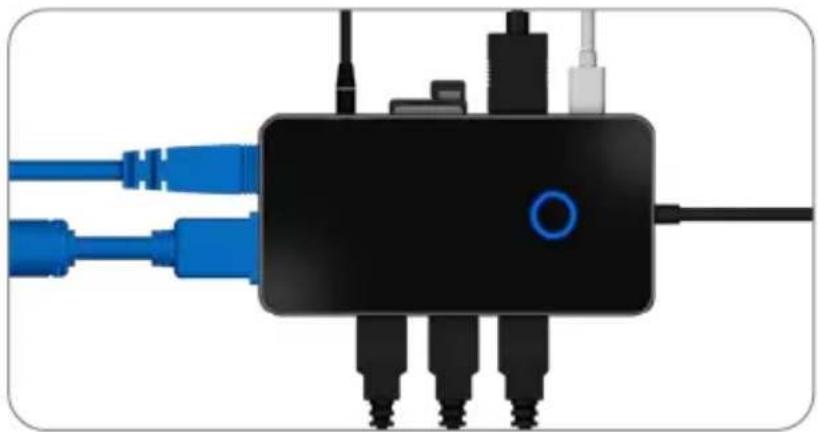

Installieren und Verwenden der Dockingstation

1. USB Type-C ^® Kabel anschließen

2. Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an. Nach dem Anschließen der IB-DK4027-CPD werden automatisch benötigte Treiber installiert bzw. aktualisiert. Um die Installation abzuschließen, folgen Sie den Anweisungen, falls während der automatischen Installation dazu aufgefordert werden sollten.

3. Schließen Sie Ihren externen Monitor an einen der Videoanschlüsse der DockingStation an.

Handbuch IB-DK4027-CPD

Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und weiteren Hardwarespezifikationen des angeschlossenen Host Computers ab. Bestimmte Grafikkarten verfügen nur über eingeschränkte Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.

Monitoreinrichtung

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Unterstützte Videoauflösungen

Die IB-DK4027-CPD unterstützt:

• Ultra HD Auflöungen über HDMI ^® , wenn der angeschlossene HDMI ^® Monitor diese Auflöung ebenfalls unterstützt.
• Full HD Auflöungen über VGA, wenn der angeschlossene VGA Monitor diese Auflöung ebenfalls unterstützt.

Anzahl Monitore Verwendete Videoschnittstelle Maximale Auflösung/Monitor

1 HDMI® 3820x2160@30 Hz

1 VGA 1920x1080@60 Hz
2 (nur gespiegelt) HDMI ^ + VGA max. 2x 1920x1080@60 Hz (entsprechend des VGA Monitors)

Verwendung der Speicherkartenschächte

SD Karte

Schieben Sie die SD Karte mit der abgeschägten Ecke voraus in den SD-Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (blaue LED oben).

microSD Karte

Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (blaue LED oben).

Single-LUN - Der Kartenleser kann nur mit einer Speicherkarte zurzeit arbeiten

Hinweis: Damit Ihr Notebook mit Strom versorgt und auch geladen wird, muss dessen USB Type-C® Schnittstelle USB Power Delivery oder Thunderbolt® 3 unterstützen.

Wichtig:

1. Wird die IB-DK4027-CPD über die USB Type-C ^® Schnittstelle eines Chromebooks ^™ angeschlossen, so wird eine per USB Type-A angeschlossene Maus nicht sofort erkannt, sondern die Verbindung mit einigen Sekunden Verzögerung hergestellt. Dies geschieht auch mit anderen Type-C ^® Adaptern (inclusive Apple Adaptern), wenn diese an ein Chromebook ^™ angeschlossen werden.

2. Achtung! Beim Verbinden bzw. Entfernen eines Power Delivery Netzteils über die Type-C® Schnittstelle der IB-DK4027-CPD, werden die anderen verwendeten Schnittstellen unter Umständen kurzzeitig getrennt und sofort wieder verbunden. Um Datenverlust während einer Datenübertragung, Streamunterbrechungen oder Ähnliches zu vermeiden, verbinden oder entfernen Sie die Power Delivery Stromversorgung NICHT, während Datenübertragungen stattfinden.
