Produkttyp	Dockingstation
Marke	Icy Box
Modell	IB-DK2405-C
Host-Schnittstelle	USB 3.1 Gen 2 Typ-C mit Power Delivery bis zu 85W (erfordert USB-C-Anschluss mit DP-Alt-Modus und PD)
Videoausgang	2x DisplayPort 1.4++ (bis zu 3840x2160@60Hz über DP 1.4), 1x HDMI (bis zu 3840x2160@60Hz über DP 1.4-Lanes)
USB-Anschlüsse	3x USB 3.1 Gen 2 Typ-A (max. 10 Gbit/s, einer mit BC 1.2 5V/1,5A Laden und Apple 2,4A), 1x USB 3.1 Gen 2 Typ-C (5V/1,5A)
Ethernet	1x RJ45 Gigabit (10/100/1000 Mbit/s)
Audio	3,5-mm-Kombianschluss für Mikrofon/Kopfhörer
Stromversorgung	Externes Netzteil (im Lieferumfang) mit Netzkabel
Sicherheit	K-Lock-Slot für Gerätesicherheit; Gewinde für Standfußmontage
Gehäuse	Robustes Kunststoffgehäuse; vertikale oder horizontale Platzierung über Standfuß
Betriebssysteme	Windows, macOS
Packungsinhalt	Dockingstation, Netzteil, Netzkabel, USB-Typ-C-Kabel, Kurzanleitung
Video-Matrix-Dreifachausgabe (DP 1.2)	Jeweils 1920x1080@30Hz (erfordert Deaktivierung des Notebook-Displays)
Video-Matrix-Dreifachausgabe (DP 1.4 HBR3)	Jeweils 3840x2160@30Hz (erfordert Deaktivierung des Notebook-Displays)
Video-Matrix-Dreifachausgabe (DP 1.4 HBR3 DSC1.2)	Jeweils 3840x2160@60Hz (erfordert Deaktivierung des Notebook-Displays)
Video-Matrix-Doppelausgabe (DP 1.4)	3840x2160@60Hz an jedem angeschlossenen Display
Video-Matrix-Einzelausgabe (DP 1.4 ohne DSC)	3840x2160@60Hz über DP oder HDMI
Video-Matrix-Einzelausgabe (DP 1.4 mit DSC)	5120x2880@60Hz über DP; 3840x2160@60Hz über HDMI
Sicherheitshinweise	GEFAHR (Stromschlag), WARNUNG (Erstickungsgefahr, scharfe Montageteile), VORSICHT (leichte Verletzung), WICHTIG (Überhitzung, Datenverlust, Reinigung, Entsorgung)
Reinigung	Gerät trennen; trockenes, antistatisches Tuch verwenden; aggressive Lösungsmittel vermeiden
Entsorgung	WEEE-konform; nicht mit dem Hausmüll entsorgen; an Händler oder Recyclingstelle zurückgeben

Häufig gestellte Fragen - IB-DK2405-C Icy Box

Welche Videoauflösungen unterstützt der IB-DK2405-C?

Die Dockingstation unterstützt bis zu 3840x2160@60Hz an einem einzelnen Display über DisplayPort oder HDMI. Mit DisplayPort 1.4 HBR3 und DSC sind Auflösungen bis zu 5120x2880@60Hz an DP-Ausgängen möglich. Die Videoausgabe hängt von der Grafik Ihres Laptops und der Kabelqualität ab.

Kann ich meinen Laptop über die Dockingstation aufladen?

Ja, die USB-C-Host-Schnittstelle unterstützt Power Delivery bis zu 85W. Der Laptop muss USB PD über USB-C unterstützen. Wenn der USB-C-Anschluss des Laptops kein PD unterstützt, funktioniert der Dock weiterhin für Daten und Video, lädt aber den Laptop nicht.

Ist die Dockingstation mit macOS kompatibel?

Ja, sie funktioniert mit macOS. Allerdings unterstützt macOS nur duale und dreifache Videoausgabe im Spiegelmodus (SST). Erweiterter Desktop ist auf einen zusätzlichen Monitor beschränkt; ein zweiter externer Monitor wird gespiegelt.

Wie viele Monitore kann ich anschließen?

Sie können bis zu drei externe Monitore gleichzeitig über die zwei DisplayPort- und einen HDMI-Anschluss anschließen. Für die Dreifachausgabe muss das eingebaute Display des Laptops in den Anzeigeeinstellungen deaktiviert werden. Unterstützte Konfigurationen sind in den Video-Matrix-Tabellen detailliert.

Welchen USB-C-Anschluss benötige ich an meinem Laptop?

Für volle Funktionalität muss der USB-C-Anschluss des Laptops DisplayPort-Alt-Modus und USB Power Delivery (oder Thunderbolt 3) unterstützen. Fehlt PD, funktionieren Daten und Video weiterhin, aber kein Laden. Einige Anschlüsse liefern nur Daten, was nicht ausreicht.

Unterstützt es Ethernet?

Ja, es hat einen integrierten RJ45 Gigabit Ethernet-Anschluss mit Geschwindigkeiten bis zu 10/100/1000 Mbit/s. Schließen Sie einfach ein Netzwerkkabel an, um auf das kabelgebundene Internet zuzugreifen.

Wie richte ich mehrere Monitore unter Windows ein?

Schließen Sie die Monitore an die DisplayPort- und HDMI-Anschlüsse an. Klicken Sie mit der rechten Maustaste auf den Desktop, wählen Sie Anzeigeeinstellungen, identifizieren Sie jeden Monitor und wählen Sie Desktop erweitern oder Duplizieren. Für die Dreifachausgabe deaktivieren Sie das Notebook-Display im selben Menü. Beachten Sie das Handbuch zur Auflösungskonfiguration.

Was ist im Lieferumfang enthalten?

Das Paket enthält: die IB-DK2405-C Dockingstation, ein Netzteil, ein Netzkabel, ein USB-Typ-C-zu-Typ-C-Kabel und eine Kurzanleitung.

Kann ich es mit einem USB-A-Laptop verwenden?

Nein, die Dockingstation benötigt einen USB-Typ-C-Anschluss an Ihrem Laptop, um zu funktionieren. Sie kann nicht mit USB-A-Anschlüssen verwendet werden, da die erforderlichen Video- und Stromversorgungssignale über USB-A nicht verfügbar sind.

Wie reinige ich das Gerät?

Trennen Sie das Netzteil vor der Reinigung. Verwenden Sie ein trockenes, antistatisches Tuch zum Abwischen der Oberfläche. Verwenden Sie keine aggressiven Lösungsmittel oder Flüssigkeiten, die Kurzschlüsse verursachen könnten.

BEDIENUNGSANLEITUNG IB-DK2405-C Icy Box

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
- Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

Handbuch IB-DK2405-CHandbuch IB-DK2405

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass

dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-DK2405-C

1x IB-DK2405-C, 1x Netzteil, 1x Stromkabel, USB Type-C™ Kabel, 1x Schnellinstallationsanleitung

Seitenansicht

1. K-Lock, Vorrichtung zum Anbringen von Diebstahlschutz
2. Gewinde für Standfußmontage

Vorderansicht

1. LED für Betrieb (blau)
2. An/Aus Schalter
3. Kombinierte 3,5 mm Audioschnittstelle zu Anschluss eines Headsets
4. 1x USB 3.1 (Gen 2) Type-C™ Datenschnittstelle mit 5V/1,5 A Ladeunterstützung
5. 1x USB 3.1 (Gen 2) Type-A Datenschnittstelle mit BC 1.2 (5 V/1,5 A) und Apple® Charge 2,4 A Ladeunterstützung.

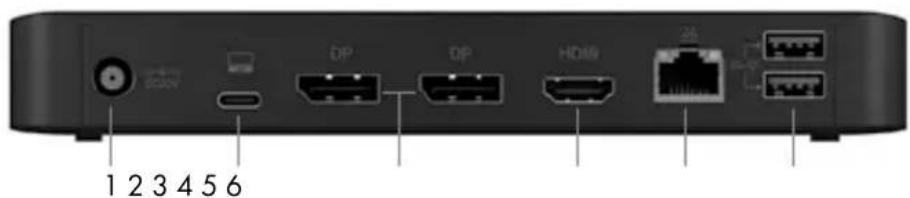

Rückansicht

1. 1x Stromanschluss, zur Verbindung mit dem mitgelieferten Netzteil
2. 1x USB 3.1 (Gen 2) Type-C™ Hostcomputer Schnittstelle mit Power Delivery Unterstützung bis zu 85 W
3. 2x DisplayPort™ 1.4++ Schnittstellen bis zu 3840x2160@60 Hz (über DP™ 1.4 Lanes)
4. 1x High Speed HDMI® Schnittstelle bis zu 3840x2160@60 Hz (über DP™ 1.4 Lanes)
5. 1x RJ45 Ethernet Schnittstelle / Gigabit
6. 2x USB 3.1 (Gen 2) Type-A Datenschnittstelle mit 5 V/0,9 A Ladeunterstützung

Handbuch IB-DK2405-C

Type-C™ Notebook DockingStation

Die USB Type-C™ Multi DockingStation von ICY BOX in elegantem Design und mit Power Delivery Technologie ist zur Anschlusserweiterung für Computer (z.B. Laptop, Notebook, etc.) mit Type-C™ Schnittstelle und DisplayPort™ Alt Mode Unterstützung entwickelt worden und unterstützt zusätzlich den DP™ 1.4 Standard. Dadurch können bis zu drei zusätzliche Monitore angeschlossen werden, sowie externe Peripherie per USB, Headset und Gigabit LAN. Gleichzeitig kann der Computer über die Host Type-C™ Schnittstelle mit Strom versorgt werden.

Mit der Upstream-Ladefunktion über die USB Type-C™-Schnittstelle können Sie den Host-Computer mit einem Netzteil mit mehr als 100 Watt Leistung mit bis zu 85 W aufladen oder sich mit einem kleineren Netzteil automatisch auf eine geringere Ladeleistung einstellen. Mit den eingebauten USB 3.1 (Gen 2) Anschlüssen ermöglicht die DockingStation eine extrem hohe Datenübertragungsrate zwischen USB-Peripheriegeräten.

Merkmale

• Robustes Kunststoffgehäuse
• Vertikal (mit Standfuß) und horizontal aufstellbar
- Datentransfer, Video und Power Delivery über ein Type-C™ Kabel
- Eine HDMI® Videoschnittstelle unterstützt Auflösungen bis zu 3840x2160@60 Hz (über DP™ 1.4 Lanes)
- Zwei DisplayPort™ 1.4++ Videoschnittstellen unterstützen Auflösungen bis zu 3840x2160@60 Hz (über DP™ 1.4 Lanes)
- Spiegelung und Erweiterung des vorhandenen Notebookbildschirms
• Drei USB 3.1 (Gen 2) Type-A Schnittstellen, Datentransferraten bis zu 10 Gbit/s
- Eine USB 3.1 (Gen 2) Type-C™ Schnittstelle, Datentransferraten bis zu 10 Gbit/s
• RJ45 LAN Schnittstelle mit Transferraten bis zu 10/100/1000 Mbit/s
- Kombinierte 3,5 mm Klinkenschnittstelle für Headsetverbindung

Anforderungen

- Hostcomputer mit freier USB Type-C™ Schnittstelle (um den vollen Funktionsumfang zu gewährleisten, muss der verwendete USB Type-C™ Anschluss USB Power Delivery und den Display-Port™ Alt Mode oder Thunderbolt 3™ unterstützen)

Hinweis: Die Dockingstation kann auch an Hostcomputern mit USB Type-C™ Schnittstelle OHNE Power Delivery Unterstützung genutzt werden (DisplayPort™ Alt Mode wird weiterhin benötigt). In diesem Falle kann das Notebook NICHT über die Type-C™ Schnittstelle mit Strom versorgt werden.

• HDMI® and DisplayPort™ Monitore mit entsprechenden Verbindungskabeln (wenn zusätzliche externe Monitore verwendet werden sollen)
  • 4K-fähige Monitore, um die volle Auflösung von 3840x2160@30/60 Hz erreichen zu können (DP™ 1.4).
• Unterstützte Betriebssysteme: Windows®, macOS®

USB Type-C™

Nicht alle USB Type-C™ Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C™ Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung via USB.

Um das volle Potential der IB-DK2405-C ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-CTM Schnittstelle den DisplayPort™ Alt Mode und USB Power Delivery oder Thunderbolt™ 3 Type-CTM unterstützt.

Handbuch IB-DK2405-CHandbuch IB-DK2405

Inbetriebnahme

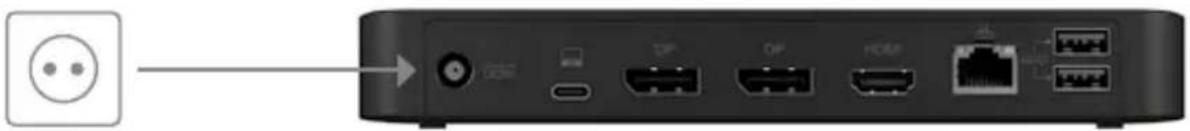

1. Verbinden Sie das Netzteil entsprechend

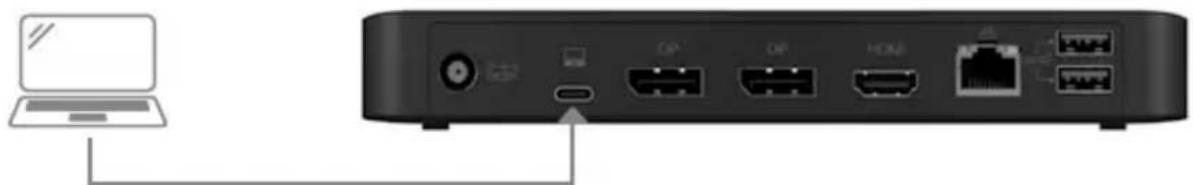

1. Schließen Sie das USB Type-C™ zu Type-C™ Kabel an einen unterstützten Hostrechner an und anschließend an die USB Type-C™ Hostschnittstelle der DockingStation.

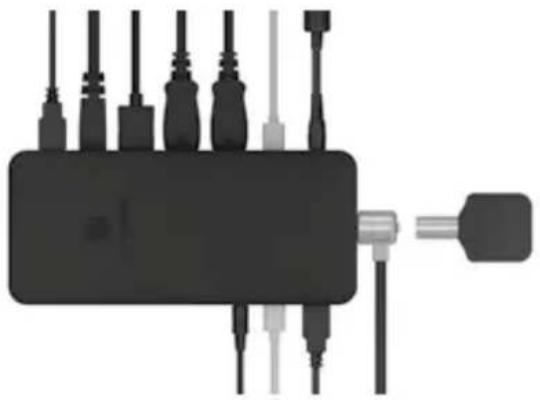

1. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.

1. Schalten Sie das Gerät ein

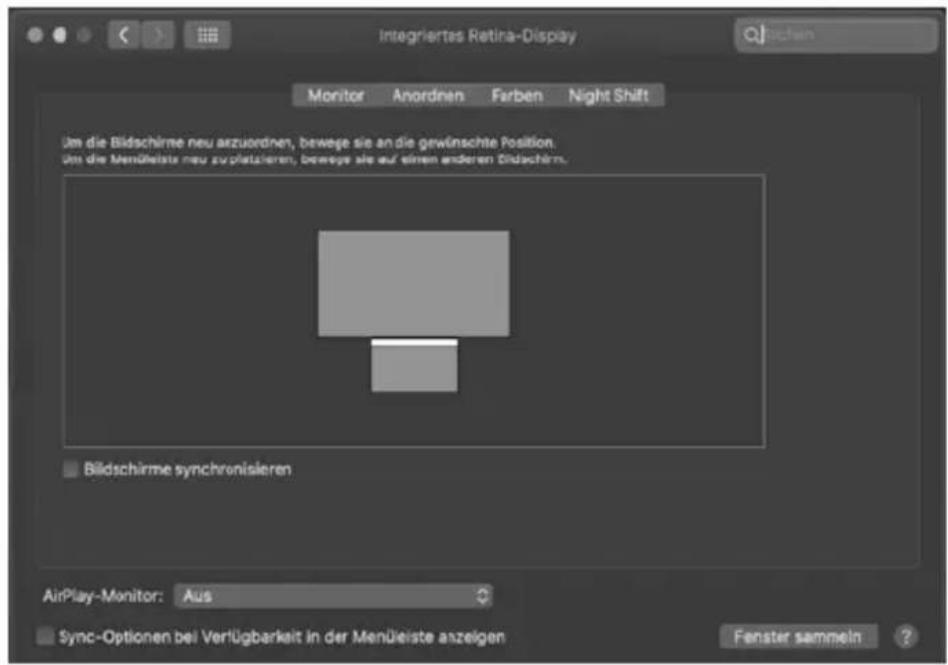

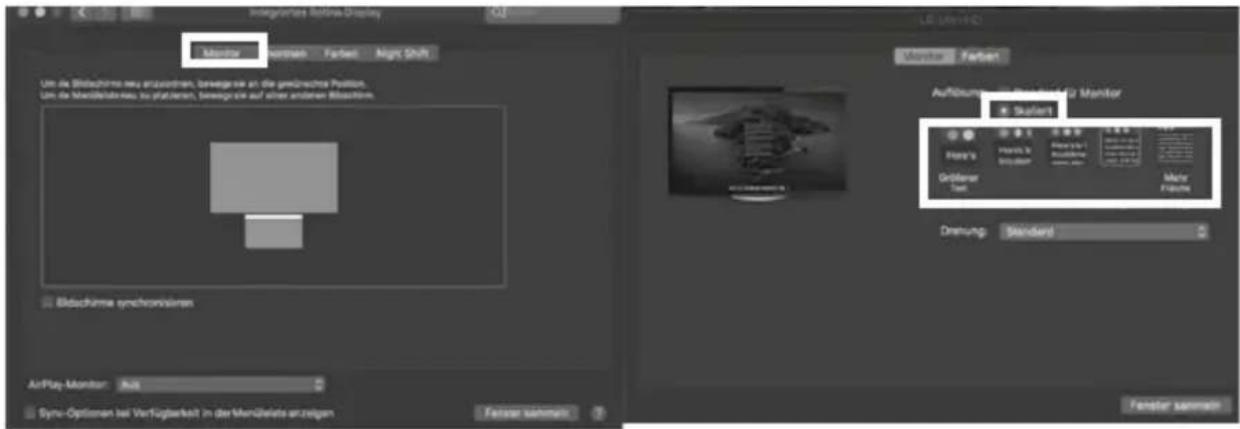

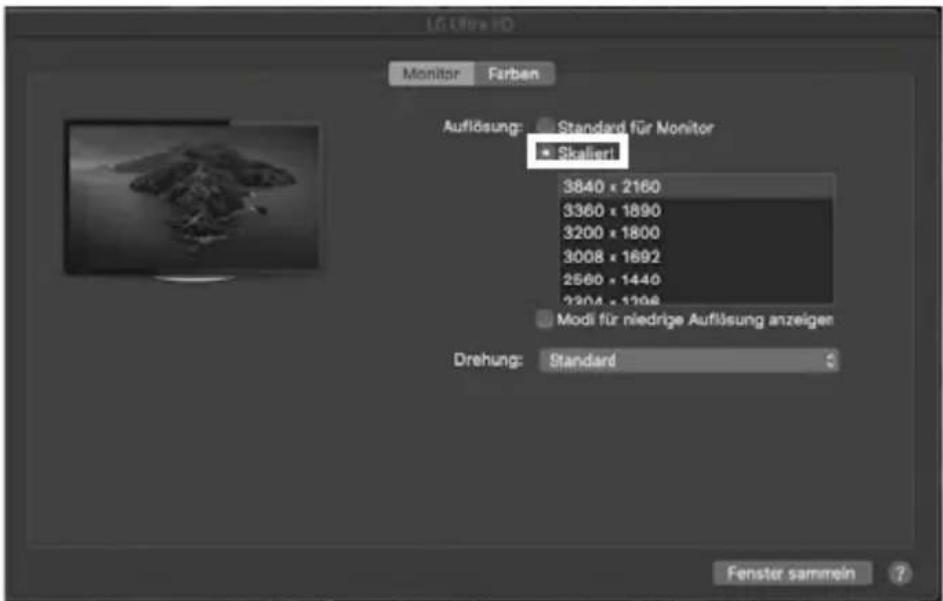

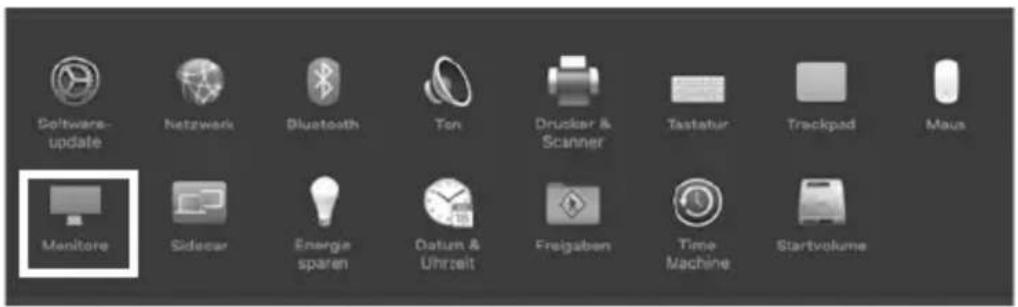

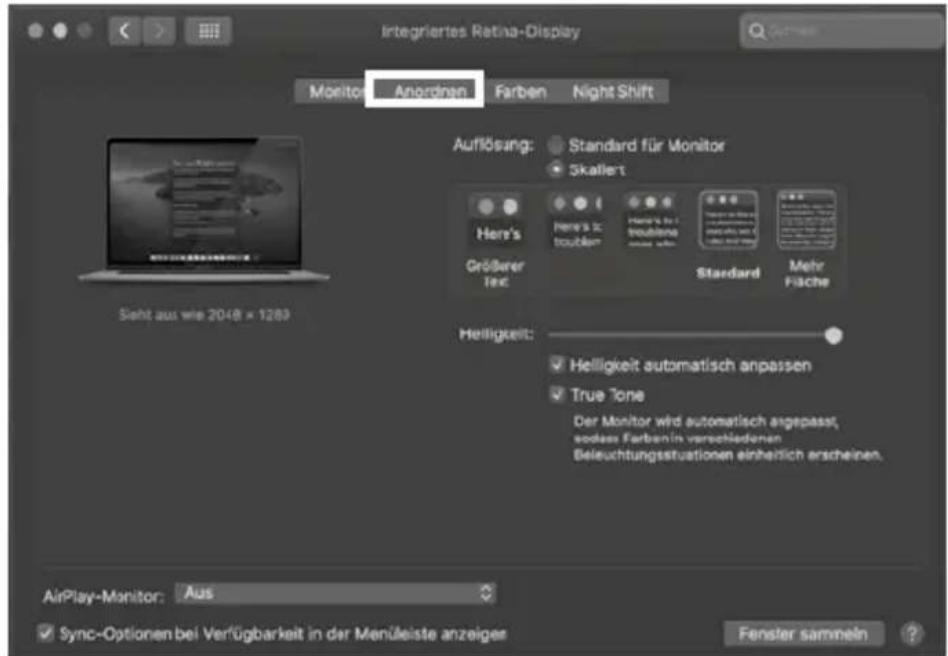

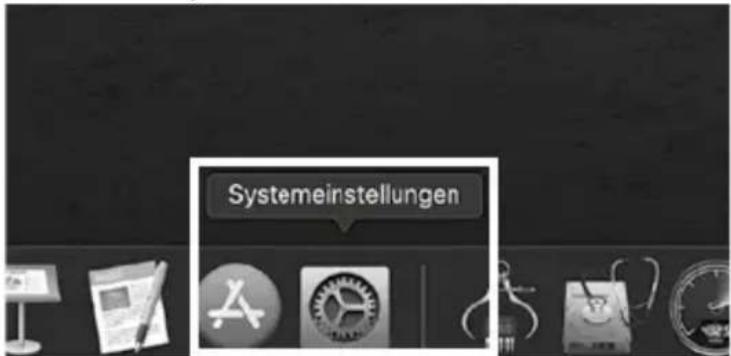

Zur optimalen Einstellung Ihrer Anzeigeeinheit gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und weiteren Hardwarespezifikationen des angeschlossenen Hostcomputers ab. Bestimmte Grafikkarten und Betriebssysteme verfügen nur über eingeschränkte MST- oder Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.

Unterstützte Videoauflösungen

Die IB-DK2405-C unterstützt 4K Ultra HD Auflösungen, wenn der angeschlossene HDMI®/Display-Port™ Monitor und die Grafikeinheit diese Auflösung ebenfalls unterstützt.

Übersicht für Videoausgabemöglichkeiten – Windows® 10 und macOS®\*\*

Die angegebenen Auflösungen sind Maximalwerte, niedrigere Auflösungen sind ebenfalls möglich.

DP1.2 HBR2 = 1x 4K30 oder 2x FHD60 oder 3x FHD30*

DP1.4 HBR3 = 1x 4K60 oder 2x QHD60 oder 3x FHD60*

DP1.4 HBR3 DSC1.2 = 1x 5K60*** oder 2x 4K60 oder 3x 4K30*

* Hinweis: Die integrierte Notebookanzeige muss unter den Videoeinstellungen Ihres Betriebssystems deaktiviert werden um drei externe Monitore gleichzeitig verwenden zu können.

** Hinweis: unter macOS® sind Zweifach- und Dreifachausgabe nur mit untereinder gespiegelten Monitoren möglich, SST (Single Stream Protocol).

***Hinweis: Zwei DP™ Kabel an einen Monitor

Videomatrix

Videomatrix Übersicht (DP 1.2 HBR2), maximale Auflösungen
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	D^PTM 1 D^PTM	2 HDMI^®	D^PTM 1 D^PTM	2 HDMI^®
Dreifache Videoausgabe*	D^PTM 1 D^PTM 2 HDMI^®			1920x1080@30 Hz 1920x1080@30 Hz 1920x1080@30 Hz
Zweifache Videoausgabe	D^PTM 1 D^PTM 2			1920x1080@60 Hz 1920x1080@60 Hz
		D^PTM 2 HDMI^®			1920x1080@60 Hz 1920x1080@60 Hz
	D^PTM 1 HDMI^®			1920x1080@60 Hz 1920x1080@60 Hz
Einfache Videoausgabe	D^PTM 1			3840x2160@30 Hz
		D^PTM 2			3840x2160@30 Hz
			HDMI^®			3840x2160@30 Hz

Handbuch IB-DK2405-C

Videomatrix Übersicht (DP 1.4 HBR3), maximale Auflösungen
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	D^PTM 1 D^PTM	2 HDMI^®	D^PTM 1 D^PTM	2 HDMI^®
Dreifache Videoausgabe*	D^PTM 1 D^PTM 2 H	HDMI^®		3840x2160@30 Hz 3840x2160@30 Hz 3840x2160@30 Hz
Zweifache Videoausgabe	D^PTM 1 D^PTM 2			3840x2160@60 Hz 3840x2160@60 Hz
		D^PTM 2 H	HDMI^®		3840x2160@60 Hz 3840x2160@60 Hz
	D^PTM 1 H	HDMI^®		3840x2160@60 Hz 3840x2160@60 Hz
Einfache Videoausgabe	D^PTM 1			3840x2160@60 Hz
		D^PTM 2			3840x2160@60 Hz
			HDMI^®			3840x2160@60 Hz

Videomatrix Übersicht (DP 1.4 HBR3-DSC1.2), maximale Auflösungen
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	DP^TM 1 DP^TM	2 HDMI®	DP^TM 1 DP^TM	2 HDMI®
Dreifache Videoausgabe*	DP^TM 1 DP^TM 2 HDMI^®			3840x2160@60 Hz 3840x2160@60 Hz 3840x2160@60 Hz
Zweifache Videoausgabe	DP^TM 1 DP^TM 2			3840x2160@60 Hz 3840x2160@60 Hz
		DP^TM 2 HDMI^®			3840x2160@60 Hz 3840x2160@60 Hz
	DP^TM 1 HDMI^®			3840x2160@60 Hz 3840x2160@60 Hz
Einfache Videoausgabe	DP^TM 1 DP^TM 2			5120x2880@60 Hz
		DP^TM 2			5120x2880@60 Hz
			HDMI®			3840x2160@60 Hz

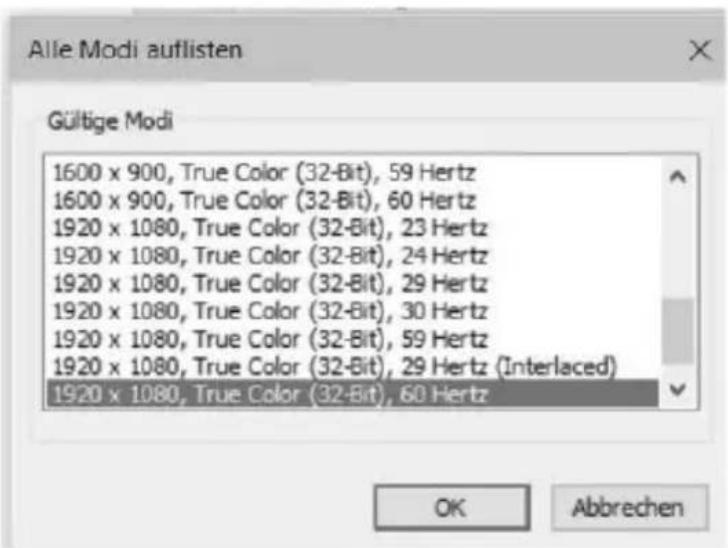

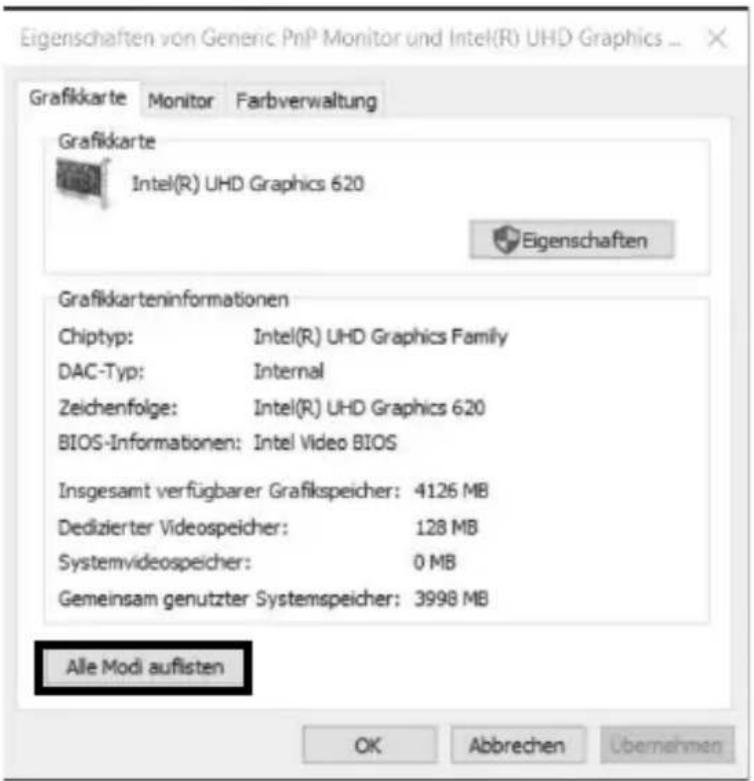

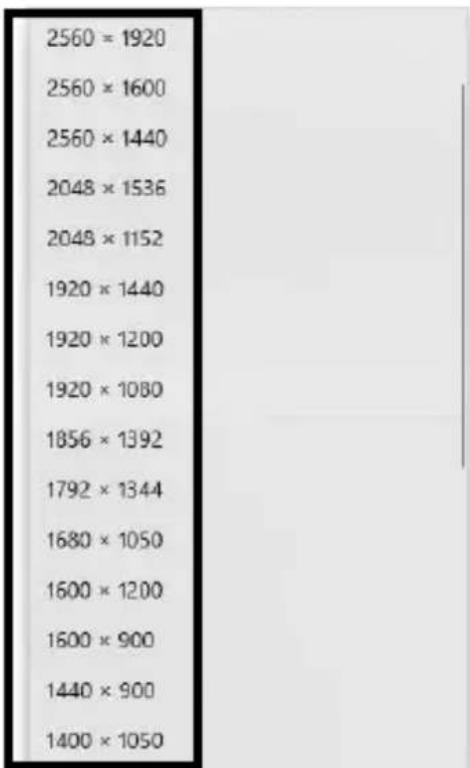

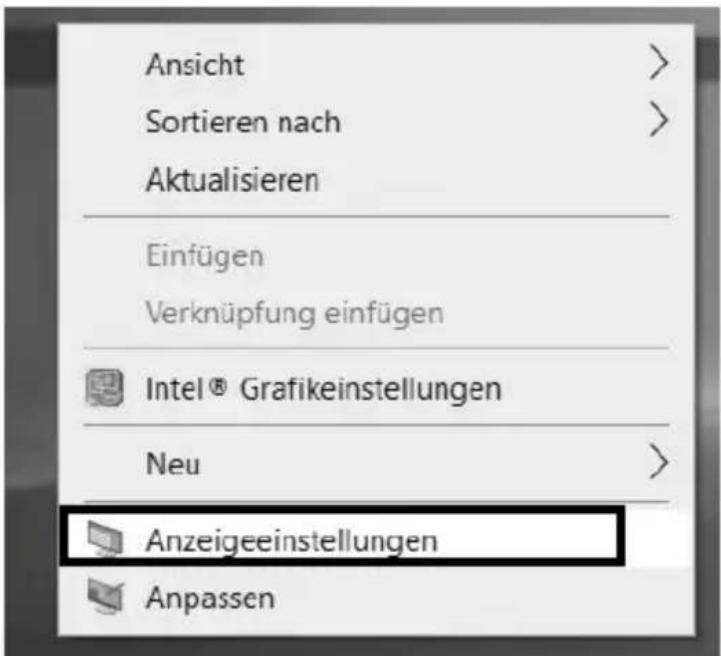

Windows® Konfiguration der Anzeigeeinheiten

Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren.

Erweiterte Monitorverwendung in Verbindung mit der MST Technology (MultiStream-Transport Protokoll)

Handbuch IB-DK2405-C

Monitore anordnen

Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus (nur Windows®) oder die Einstellung der Primäranzeige konfiguriert werden.

z.B.: Erweiterung Ihrer Monitore

• Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows-Desktop
• Klicken Sie mit der rechten Maustaste und wählen Sie Anzeigeeinstellungen, um das Konfigurationsfenster aufzurufen.

- Verwenden Sie den Abschnitt Anzeige

Anzeige

Bildschirme neu anordnen

Wählen Sie unten eine Anzeige aus, um ihre Einstellungen zu ändem. Halten Sie die Anzeige gedrückt (oder wählen Sie sie aus), und ziehen Sie sie, um sie neu anzuordnen.

3

2

1

Anwenden

Abbrechen

Identifizieren

Erkennen

Helligkeit und Farbe

Helligkeit für die integrierte Anzeige ändern

Handbuch IB-DK2405-CHandbuch IB-DK2405

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den entsprechenden Monitor für die folgenden Einstellungen aus, indem Sie auf das Symbol des identifizierten Monitors klicken
• Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten.

Bildschirmausrichtung

Querformat

Mehrere Bildschirme

Mehrere Bildschirme

Desktop auf diese Anzeige erweitern

Diese Anzeige als Hauptanzeige verwenden

Desktop auf 1 und 2 duplizieren

Desktop auf 1 und 3 duplizieren

Desktop auf diese Anzeige erweitern

Verbindung mit dieser Anzeige trennen

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

Diese Anzeigeeinstellungen beibehalten?

Die Anzeige wird in 3 Sekunden auf die vorherigen Einstellungen zurückgesetzt.

- Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitorsymbole per Drag & Drop, um Ihre Monitore anzuordnen. (Einige Anwendungen unterstützen jedoch möglicherweise nicht die Anzeige auf dem erweiterten Desktop).

Bildschirme neu anordnen

Wählen Sie unten eine Anzeige aus, um ihre Einstellungen zu änden. Halten Sie die Anzeige gedrückt (oder wählen Sie sie aus), und ziehen Sie sie, um sie neu anzuordnen.

Anwenden

Abbrechen

Identifizieren

Erkennen

Handbuch IB-DK2405-C

Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen

Es bestehen zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors:

1. Standard Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
• Klicken Sie auf Bildschirmauflösung

Skalierung und Anordnung

Größe von Text, Apps und anderen Elementen ändern

125%

Erweiterte Skalierungseinstellungen

Bildschirmauflösung

1920 × 1080 (empfohlen)

- Wählen Sie die richtige Auflösung aus dem Dropdown-Menü.

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

Handbuch IB-DK2405-C

2. Erweiterte Anzeigeeinstellungen

- Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.

- Klicken Sie auf Erweiterte Anzeigeeinstellungen

Mehrere Bildschirme

Mehrere Bildschime

Desktop auf diese Anzeige erweitern

Diese Anzeige als Hauptarzeige verwenden

Mit drahtloser Anzeige verbinden

Erweiterte Anzeigeeinstellungen

Großkoinstellungen

Eine neue Seite öffnet sich

- Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.

- Klicken Sie auf Adapter eigenschaften für Bildschirm X anzeigen

Erweiterte Anzeigeeinstellungen

Anzeige auswählen

Wählen Sie eine Anzeige aus, deren Einstellungen Sie anzeigen oder ändern möchten.

Anzeige 2: LG Ultra HD

Anzeigeinformationen

LG Ultra HD

Bildschirm 2: mit Intel(R) UHD Graphics 620 verbunden

Desktopauflösung 1920 × 1080

Aktive Signalaufösung 1920 × 1080

Aktualisierungsrate (Hz) 60 Hz

Bittiefe 8-Bit

Farbformat RGB

Farbraum SDR (Standard Dynamic Range)

Adaptereigenschaften für Bildschirm 2 anzeigen

Handbuch IB-DK2405-C

Es öffnet sich ein neues Fenster

- Klicken Sie auf Alle Modi auflisten

Es öffnet sich ein neues Fenster

- Klicken Sie auf einen zulässigen Modus entsprechend der Videomatrix-Tabelle wie weiter oben gezeigt.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.

Handbuch IB-DK2405-CHandbuch IB-DK2405

macOS® Konfiguration der Anzeigeeinheiten

- Klicken Sie auf Systemeinstellungen

- Klicken Sie auf Monitore

Handbuch IB-DK2405-C

• Es öffnet sich ein neues Fenster
• Klicken Sie auf Anordnen

- Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten um die Anordnung vorzunehmen.

Handbuch IB-DK2405-CHandbuch IB-DK2405

Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor und können dann, in dem sich öffnenden Fenster der jeweiligen Anzeige, separat Ihre gewünschten Ansichten einstellen.

Wählen Sie die Option Skaliert und dann die entsprechende Größe im Feld darunter.

Detailliertere Einstellungen können Sie wie folgt vornnehmen.

Halten Sie die Option Taste gedrückt und klicken erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre bevorzugten Einstellungen aus.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
