IB-DK4043-2C - Auto Halterung Icy Box - Kostenlose Bedienungsanleitung

Product Type	Dual USB Type-C Notebook Docking Station
Brand	ICY BOX
Model	IB-DK4043-2C
Enclosure Material	Hochwertiges Aluminium
Host Interface	Integriertes doppeltes USB-Typ-C-Kabel
Video Output	2x HDMI: bis zu 3840x2160@60 Hz (HDMI 1), bis zu 3840x2160@30 Hz (HDMI 2)
Data Interfaces	1x USB 3.0 Typ-C (Daten), 2x USB 3.0 Typ-A (Daten, bis zu 5 Gbit/s)
Power Delivery	1x USB Typ-C (nur PD, bis zu 20V/5A, 100W); vom Bus versorgt für die Dockingstation, externes PD-Netzteil für das Laden des Hosts erforderlich
Card Reader	SD 2.0 und microSD 2.0 (Single-LUN, bis zu 25 MB/s, jeweils eine Karte)
Ethernet	RJ45, bis zu 1000 Mbit/s
Power Supply	Nicht im Lieferumfang enthalten (nur für Power Delivery-Laden erforderlich); Dockingstation wird vom Bus versorgt
Compatible Hosts	Kompatible Hosts: MacBook Pro (13"/15", 2017+), MacBook Air (2018+) mit doppeltem Thunderbolt 3 Typ-C
Supported OS	macOS 10.13.x und höher
Package Contents	Dockingstation, Schnellinstallationsanleitung
Dimensions (approx.)	Maße (ca.): 120 x 70 x 20 mm
Weight (approx.)	Gewicht (ca.): 150 g
Safety	Warnhinweise zu elektrischem Schlag, scharfen Kanten, Hitze, Erstickungsgefahr und Datenverlust; nur in der vorgesehenen Umgebung verwenden
Cleaning	Vor der Reinigung trennen; trockenes, antistatisches Tuch verwenden; aggressive Mittel vermeiden
Disposal	Nicht als Hausmüll entsorgen; WEEE-Richtlinie befolgen

Häufig gestellte Fragen - IB-DK4043-2C Icy Box

Wie schließe ich einen externen Monitor an?

Schließen Sie den Monitor mit einem HDMI-Kabel an einen der HDMI-Anschlüsse an. Die Dockingstation unterstützt Auflösungen bis zu 3840x2160@60 Hz (HDMI 1) oder 3840x2160@30 Hz (HDMI 2). Konfigurieren Sie dann die Anzeigeeinstellungen in macOS Systemeinstellungen > Monitore > Anordnung.

Kann ich meinen Laptop über die Dockingstation laden?

Ja, die Dockingstation verfügt über einen dedizierten USB-Typ-C-Anschluss für Power Delivery (PD), der bis zu 20V/5A (100W) liefern kann. Schließen Sie das Original-Netzteil Ihres Laptops an diesen Anschluss an. Die Dockingstation selbst wird vom Bus versorgt.

Welche maximale Videoauflösung wird unterstützt?

Bei einem einzelnen Bildschirm unterstützt HDMI 1 bis zu 3840x2160@60 Hz, HDMI 2 bis zu 3840x2160@30 Hz. Bei zwei Bildschirmen können beide mit 3840x2160@60 Hz bzw. 3840x2160@30 Hz betrieben werden. Die tatsächliche Auflösung hängt von den Grafikfähigkeiten des Host-Laptops ab.

Unterstützt die Dockingstation SD- und microSD-Karten?

Ja, es gibt separate Steckplätze für SD 2.0 und microSD 2.0 Karten mit Lesegeschwindigkeiten bis zu 25 MB/s. Beachten Sie, dass der Kartenleser Single-LUN ist, d.h. es kann jeweils nur auf eine Karte zugegriffen werden.

Ist der Icy Box IB-DK4043-2C mit meinem MacBook kompatibel?

Er ist kompatibel mit MacBook Pro (13" und 15", 2017 und später) und MacBook Air (2018 und später) Modellen mit doppelten Thunderbolt 3 Typ-C Anschlüssen. Erforderlich ist macOS 10.13.x oder höher.

Wie ordne ich meine Bildschirme an?

Gehen Sie zu Systemeinstellungen > Monitore > Anordnung. Sie können die Monitorsymbole ziehen, um sie neu zu positionieren. Um Bildschirme zu spiegeln, aktivieren Sie das Kontrollkästchen 'Bildschirme spiegeln'. Für den erweiterten Desktop ordnen Sie sie nach Wunsch an.

Was bedeutet 'Single-LUN' für den Kartenleser?

Single-LUN bedeutet, dass der Kartenleser jeweils nur mit einer Speicherkarte kommunizieren kann. Wenn Sie sowohl eine SD- als auch eine microSD-Karte einlegen, wird nur die zuerst eingelegte Karte erkannt, bis sie entfernt wird.

Kann ich SD- und microSD-Karten gleichzeitig verwenden?

Nein, da der Kartenleser Single-LUN ist. Es kann immer nur eine Karte erkannt werden. Sie müssen eine Karte entfernen, bevor Sie die andere verwenden.

Welche Power Delivery-Leistung hat der PD-Anschluss?

Der USB-Typ-C-PD-Anschluss unterstützt bis zu 20V@5A und liefert bis zu 100W Power Delivery, um Ihren angeschlossenen Laptop zu laden.

Wie reinige ich die Dockingstation?

Trennen Sie die Dockingstation vor der Reinigung von allen Geräten. Verwenden Sie ein trockenes, antistatisches Tuch. Vermeiden Sie aggressive Reinigungsmittel, Lösungsmittel oder Flüssigkeiten, die Schäden oder Kurzschlüsse verursachen könnten.

BEDIENUNGSANLEITUNG IB-DK4043-2C Icy Box

Handbuch (Deutsch) IB-DK4043-2C

Dual Type-C™ Notebook DockingStation

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

wird.

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

Handbuch IB-DK4043-2CHandbuch IB

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder

Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer

Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-DK4043-2C

IB-DK4043-2C, Schnellinstallationsanleitung

Seitenansicht

1. Ethernet LAN RJ45 Schnittstelle

Vorderansicht

1. Dual Type-C ^TM Anschluss
2. USB 3.0 Type-C ^TM Datenschnittstelle
3. SD 2.0 Kartenleser
4. microSD 2.0 Kartenleser
5. USB 3.0 Type-A Datenschnittstelle

1. LED für Betrieb (weiß)
2. USB Type-C ^™ nur für PD bis zu 20 V@5 A
3. High Speed HDMI ^® 1 Schnittstelle bis zu 3840x2160@60 Hz
4. High Speed HDMI ^® 2 Schnittstelle bis zu 3840x2160@30 Hz
5. USB 3.0 Type-A Datenschnittstelle

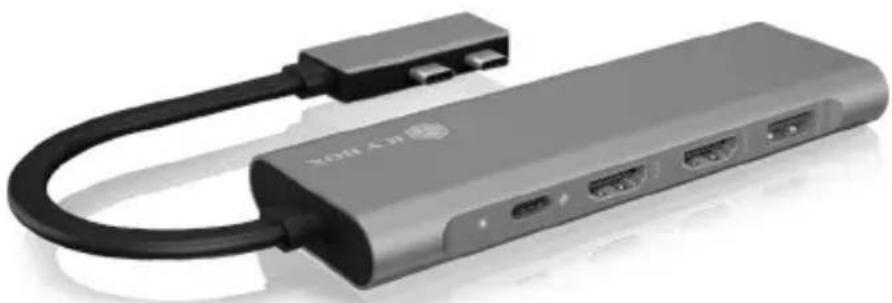

Dual Type-C™ Notebook DockingStation

Die Dual USB Type-C ^™ DockingStation von ICY BOX in elegantem Design und mit Power Delivery Technologie, ist für den Anschluss an ein MacBook Pro ^® Notebook mit Dual Type-C ^™ Schnittstelle entwickelt worden um zwei zusätzliche Monitore, sowie externe Peripherie per USB, SD Kartenschächten und LAN Schnittstelle anschließen zu können und den Computer gleichzeitig über eine Power Delivery Type-C ^™ Schnittstelle mit Strom zu versorgen.

Handbuch IB-DK4043-2CHandbuch IB

Merkmale

• Premium Aluminiumgehäuse
- Datentransfer, Video und Power Delivery über ein integriertes Type-C Kabel.
- Zwei HDMI ^ Videoschnittstellen unterstützen Auflösungen bis zu 3840x2160@30/60 Hz
- Spiegelung und Erweiterung des vorhandenen Notebookbildschirms
- Ein USB 3.0 Type-C™ und zwei USB 3.0 Type-A Schnittstellen, Datenübertragungen bis zu 5 Gbit/s
- Ein USB Type-C ^™ Schnittstelle unterstützt nur Power Delivery (keine Datenübertragung)
- Single-LUN SD 2.0 und microSD 2.0 Kartenleser für Datenübertragungen bis zu 25 MB/s
- Eine Ethernet RJ45 Schnittstelle, für Datenübertragungen bis zu 1000 Mbit/s
• Bus powered, kein Netzteil notwendig

Systemvoraussetzungen

• MacBook Pro ^ / MacBook Air ^ mit Dual Thunderbolt ^TM 3 Type-C ^TM Schnittstelle z.B.: MacBook Pro ^ 13" und 15" (≥2017), MacBook Air ^ (≥2018)
• SD 2.0 und microSD 2.0 Karten um Datenübertragungen von bis zu 25 MB/s zu erreichen
• Single-LUN - Der Kartenleser kann nur mit einer Speicherkarte zurzeit arbeiten.
• Netzteil nicht enthalten (nur für Power Delivery notwendig)
• Betriebssystem: macOS ^ 10.13.x oder höher

Inbetriebnahme

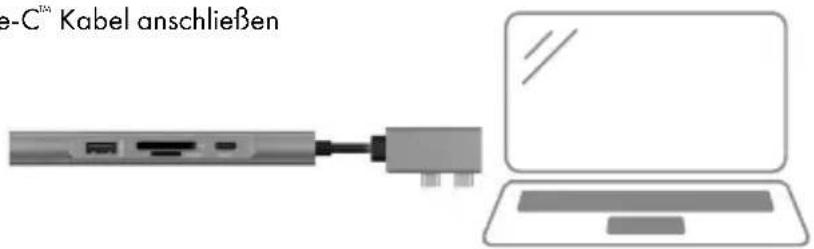

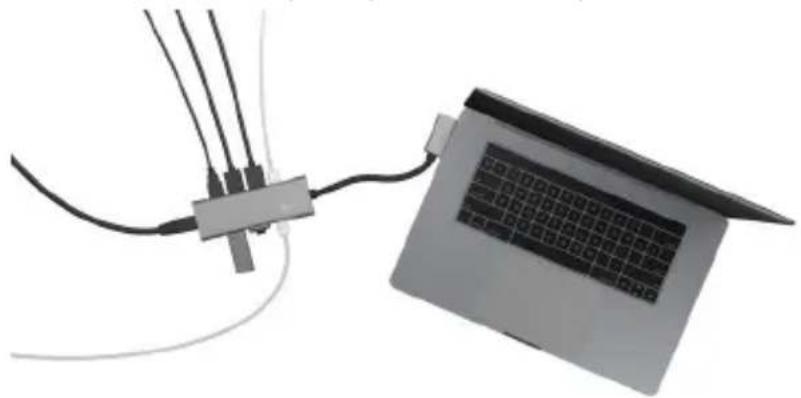

USB Type-C™ Kabel anschließen

Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an.

Verwendung der Speicherkartenschächte

SD Karte

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD-Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (wenn ICY BOX Logo oben sichtbar).

microSD Karte

Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (wenn ICY BOX Logo oben sichtbar).

Single-LUN - Der Kartenleser kann nur mit einer Speicherkarte zurzeit arbeiten.

Monitoreinrichtung

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und weiteren Hardwarespezifikationen des angeschlossenen Host Computers ab. Bestimmte Grafikkarten verfügen nur über eingeschränkte MST- oder Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.

Unterstützte Videoauflösungen

Die IB-DK4043-2C unterstützt 4K Ultra HD Auflösungen, wenn die angeschlossenen HDMI® Monitore diese Auflösungen ebenfalls unterstützen.

Videomatrix Übersicht, maximale Auflösungen

	Ausgabe
Host Computer Schnittstelle	HDMI° 1 HDMI	° 2	Anzahl der Monitore
Dual ThunderboltTM 3 Type-C"	3840x2160@60 Hz		Einfache Videoausgabe
		3840x2160@30 Hz
	3840x2160@60 Hz 38	40x2160@30 Hz Zweifache Videoausgabe

Handbuch IB-DK4043-2CHandbuch IB

macOS® Konfiguration der Anzeigeeinheiten


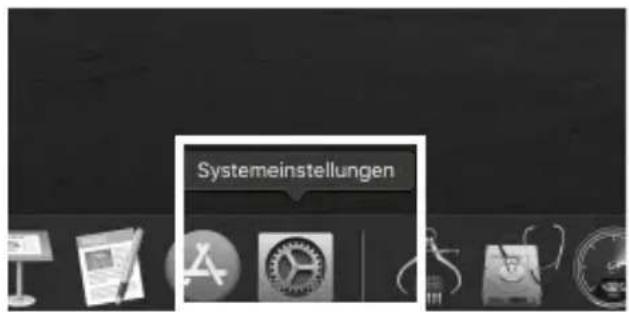

• Klicken Sie auf Systemeinstellungen

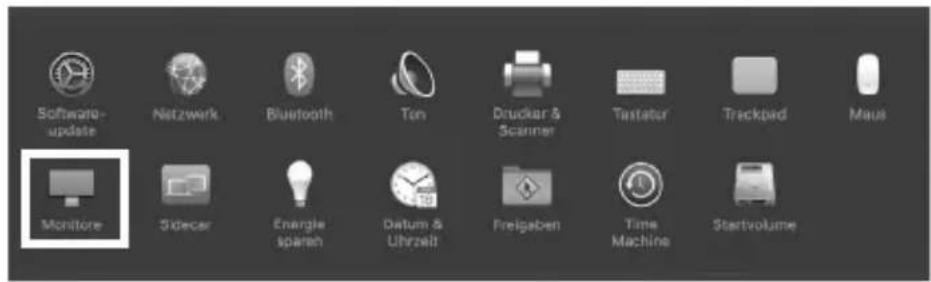

• Klicken Sie auf Monitore

Handbuch IB-DK4043-2C

Es öffnet sich ein neues Fenster

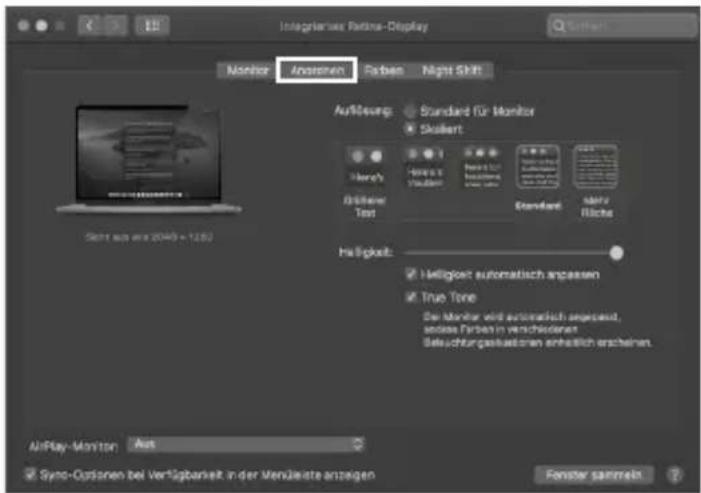

- Klicken Sie auf Anordnen

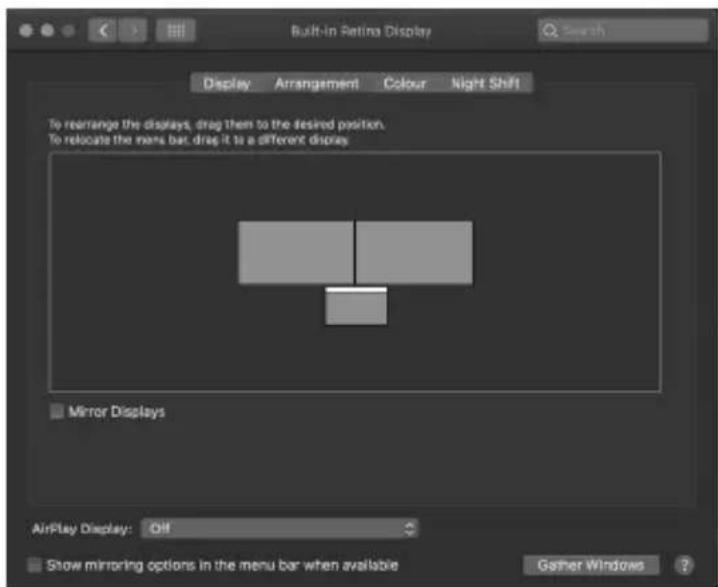

- Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten um die Anordnung vorzunehmen.

Handbuch IB-DK4043-2CHandbuch IB

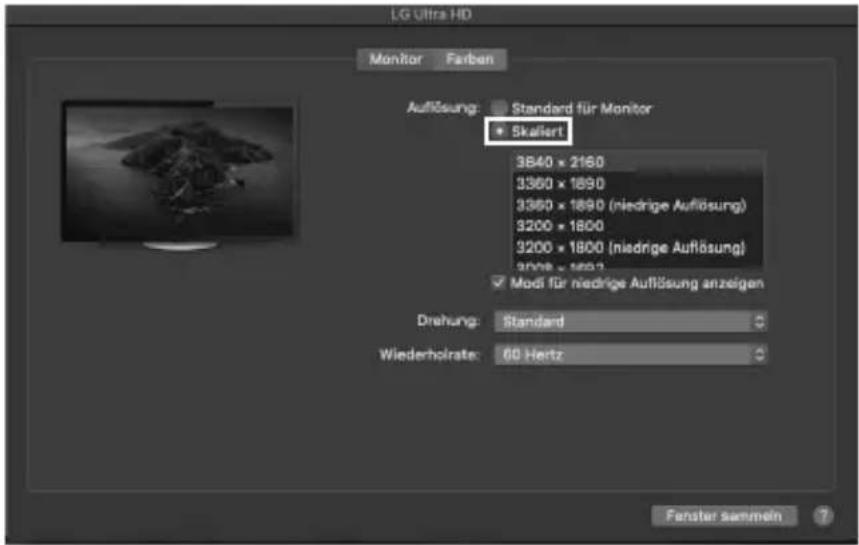

Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor und können dann, in dem sich öffnenden Fenster der jeweiligen Anzeige, separat Ihre gewünschten Ansichten einstellen.

Wählen Sie die Option Skaliert und dann die entsprechende Größe im Feld darunter.

Erweiterte Anzeigeeinstellungen

Detailliertere Einstellungen können Sie wie folgt vornnehmen.

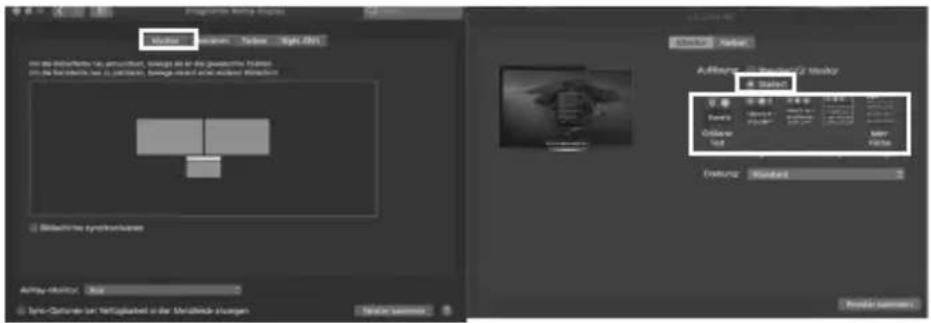

Halten Sie die Option Taste gedrückt und klicken erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich.

Wählen Sie hier bitte Ihre bevorzugten Einstellungen aus.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
