Produktart	USB Typ-C Notebook Dockingstation
Marke	ICY BOX
Modell	IB-DK4028-CPD
Gehäusematerial	Premium-Aluminium mit hochglänzender Glasoberfläche
Videoausgang	1x HDMI Typ-A bis zu 3840x2160@30Hz
USB-Datenanschlüsse	2x USB 3.0 Typ-A (5 Gbit/s)
Ethernet	1x RJ45 Gigabit (10/100/1000 MBit/s)
Kartenleser	SD 3.0 und microSD 3.0 (Single-LUN) bis zu 100 MB/s
Stromversorgung	USB Typ-C (nur PD) bis zu 100W (20V@5A) zum Laden des Notebooks
Host-Anschluss	USB Typ-C mit DisplayPort Alt Mode oder Thunderbolt 3 Unterstützung
Betriebssysteme	Windows 10, macOS
Stromquelle	Über das angeschlossene Notebook-Netzteil (PD) über USB Typ-C
Sicherheitsmerkmale	Überhitzungsschutz, Kurzschlussschutz, elektrische Schutzklasse
Wartung	Mit trockenem antistatischem Tuch reinigen; vor Reinigung abklemmen
Verfügbarkeit von Ersatzteilen	Nicht angegeben; für Reparaturen Support kontaktieren
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; an Fachhändler wenden
Umweltkonformität	WEEE-konform; nicht als Hausmüll entsorgen
Garantie	Gemäß den Garantiebestimmungen des Herstellers
Packungsinhalt	Dockingstation, Bedienungsanleitung
Maße (geschätzt)	Ca. 150 x 70 x 25 mm (basierend auf ähnlichen Produkten)

Häufig gestellte Fragen - IB-DK4028-CPD Icy Box

Unterstützt die IB-DK4028-CPD 4K-Auflösung?

Ja, der HDMI-Anschluss unterstützt Ultra-HD-Auflösungen bis zu 3840x2160@30Hz, sofern das angeschlossene Display dies unterstützt.

Kann ich mein Notebook über diese Dockingstation laden?

Ja, der für Power Delivery vorgesehene USB-Typ-C-Anschluss kann Ihr Notebook mit bis zu 100W (20V@5A) laden, wenn das Original-Netzteil an diesem Anschluss angeschlossen ist.

Welchen USB-C-Anschluss benötigt mein Laptop?

Für die volle Funktionalität muss der Host-USB-Typ-C-Anschluss DisplayPort Alt Mode und USB Power Delivery (oder Thunderbolt 3) unterstützen. Ohne PD funktioniert die Dockingstation weiterhin, lädt das Notebook jedoch nicht.

Wie viele Speicherkarten kann ich gleichzeitig verwenden?

Der Kartenleser ist Single-LUN, d. h. es kann jeweils nur eine Karte (SD oder microSD) zugegriffen werden. Legen Sie jeweils eine Karte ein.

Ist die Dockingstation mit Chromebook kompatibel?

Ja, aber beachten Sie, dass beim Anschluss einer Maus an einen USB-3.0-Anschluss an einem Chromebook eine Verzögerung von wenigen Sekunden auftreten kann, bevor sie funktioniert. Dies ist ein bekanntes Verhalten bei ähnlichen Adaptern.

Wie reinige ich die IB-DK4028-CPD?

Trennen Sie das Gerät vom Strom und verwenden Sie ein trockenes antistatisches Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel.

Was soll ich tun, wenn ich Datenverlust erleide?

Sichern Sie immer Ihre Daten, bevor Sie neue Hardware anschließen. Trennen Sie das Power-Delivery-Netzteil nicht während eines laufenden Datentransfers, um Datenverlust zu vermeiden.

Welche Betriebssysteme werden unterstützt?

Die Dockingstation unterstützt Windows 10 und macOS.

Kann ich diese Dockingstation mit einem USB-C-Anschluss verwenden, der DisplayPort Alt Mode nicht unterstützt?

Nein, DisplayPort Alt Mode ist für die Videoausgabe erforderlich. Wenn Ihr Host-Anschluss dies nicht unterstützt, gibt die Dockingstation keine Bilder an externe Bildschirme aus.

Wie entsorge ich dieses Produkt?

Nicht als Hausmüll entsorgen. Befolgen Sie die örtlichen Vorschriften für das Recycling von WEEE (Elektro- und Elektronik-Altgeräten). Geben Sie es an einen Händler oder ein Recyclingzentrum zurück.

BEDIENUNGSANLEITUNG IB-DK4028-CPD Icy Box

Sicherheitshinweise IB-DK4028-CPD

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

A WARNUNG Lebensgefahr durch Ersticken oder Verschlucken

Sicherheitshinweise IB-DK4028-CPD

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Die enthaltenen Batterien müssen vor Rückgabe vollständig entladen sein.

Treffen Sie Vorsorge, um die Batterien vor Kurzschluss zu schützen (z.B. durch das Isolieren der Kontaktpole mit Klebeband)

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.icybox.de.

Safety information IB-DK4028-CPD

IB-DK4028-CPD, 1x pouch, 1x manual

Type-C® Notebook DockingStation

IB-DK4028-CPD, Tasche, Schnellinstallationsanleitung

Type-C® Notebook DockingStation

Die USB Type-C ^® DockingStation von ICY BOX in elegantem Design und mit Power Delivery Technologie ist für den Anschluss an einen Computer (z.B. Laptop, Notebook, etc.) mit Type-C ^® Schnittstelle und DisplayPort ^® Alt Mode Unterstützung entwickelt worden, um zusätzliche Monitore, USB Peripheriegeräte, LAN und Speicherkarten anschließen zu können. Der Computer kann gleichzeitig über eine Power Delivery Type-C ^® Schnittstelle mit Strom versorgt werden.

Merkmale

• Hochwertiges und stylisches Aluminiumgehäuse mit hochglänzender Glasoberfläche
  • 1x High-Speed HDMI ^® Type-A mit bis zu 3840x2160@30 Hz
• 2x USB 3.0 Type-A Anschluss mit einer Datenübertragungsrate von bis zu 5 Gbit/s
• 1x Single-LUN Kartenleser für SD 3.0 und microSD 3.0 Karten mit bis zu 100 MB/s
  • 1x RJ45 Ethernet Schnittstelle, unterstützt 10/100/1000 Mbit/s
• 1x USB Type-C ^® Schnittstelle mit Power Delivery Unterstützung,
  keine Datenübertragung
• Versorgt Ihr Notebook mit bis zu 100 W über den USB Type-C ^® Anschluss unter Verwendung des originalen Type-C ^® Netzteils des Computers

Seitenansicht

1. USB Type-C ✉ nur für Power Delivery bis zu 20 V@5 A (100 W), keine Datenübertragung
2. HDMI ^® Schnittstelle bis zu 3840x2160@30Hz
3. microSD 3.0 Kartenleser bis zu 100 MB/s
4. SD 3.0 Kartenleser bis zu 100 MB/s

1. 2x USB 3.0 Type-A Datenschnittstelle + 0,9 A aufladen

1. RJ45 Ethernet Schnittstelle / Gigabit

Handbuch IB-DK4028-CPD

Inbetriebnahme

Anforderungen

• Host Computer mit freier USB Type-C ^® Schnittstelle (um den vollen Funktionsumfang zu gewährleisten, muss der verwendete USB Type-C ^® Anschluss USB Power Delivery und den DisplayPort ^TM Alt Mode oder Thunderbolt 3 ^TM unterstützen)
• Unterstützte Betriebssysteme: Windows ^® 10, macOS ^®

Hinweis: Die DockingStation kann auch an Host Notebooks mit USB Type-C® Schnittstelle OHNE Power Delivery Unterstützung genutzt werden (DisplayPort® Alt Mode wird weiterhin benötigt). In diesem Falle kann das Notebook NICHT über die Type-C® Schnittstelle mit Strom versorgt werden.

USB Type-C®

Nicht alle USB Type-C® Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C® Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videobübertragung oder Stromversorgung via USB.

USB Type-C™ ≠ USB Type-C™

Wichtig!

Diesel ICY BOX Produkt verwendet den USB Type-C™ Anschluss und nutzt die DisplayPort™ Alt Mode Technologie. Nicht alle Computer, Notebooks oder Tablets mit USB Type-C™ Schnittstelle unterstützen auch den DisplayPort™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen Ihres Computersystems und dessen USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX Produkt an einem Thunderbolt™ 3 Anschluss.

Um das volle Potential der IB-DK4028-CPD ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C® Schnittstelle den DisplayPort™ Alt Mode und USB Power Delivery oder Thunderbolt™ 3 unterstützt.

Hinweis! Die zusätzliche USB Type-C ^® Schnittstelle an der DockingStation unterstützt lediglich Power Delivery und keine Datenübertragung.

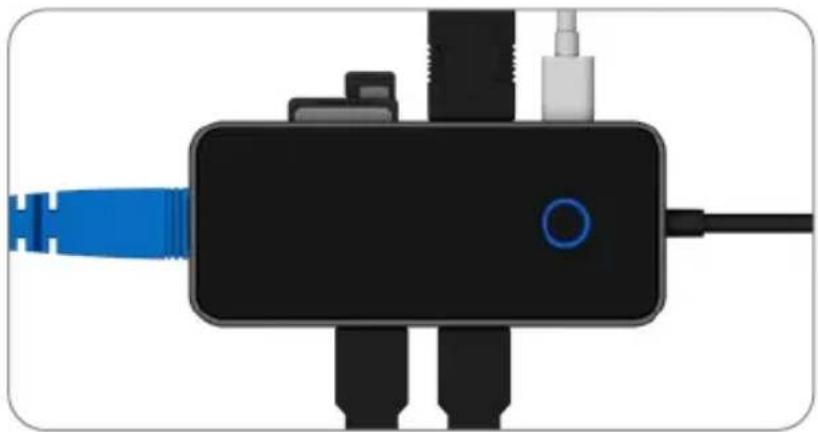

Installieren und Verwenden der Dockingstation

1. USB Type-C ^® Kabel anschließen

2. Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an. Nach dem Anschließen der IB-DK4028-CPD werden automatisch benötigte Treiber installiert bzw. aktualisiert. Um die Installation abzuschließen, folgen Sie den Anweisungen, falls während der automatischen Installation dazu aufgefordert werden sollten.

3. Schließen Sie Ihren externen Monitor an einen der Videoanschlüsse der DockingStation an.

Handbuch IB-DK4028-CPD

Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und weiteren Hardwarespezifikationen des angeschlossenen Host Computers ab. Bestimmte Grafikkarten verfügen nur über eingeschränkte Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.

Monitoreinrichtung

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Unterstützte Videoauflösungen

Die IB-DK4028-CPD unterstützt:

- Ultra HD Auflöungen über HDMI ^® , wenn der angeschlossene HDMI ^® Monitor diese Auflöung ebenfalls unterstützt.

Anzahl Monitore Verwendete Videoschnittstelle Maximale Auflösung/Monitor

1

HDMI ^® 3820x2160@30 Hz

Verwendung der Speicherkartenschächte SD Karte

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD-Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (blaue LED oben).

microSD Karte

Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (blaue LED oben).

Single-LUN - Der Kartenleser kann nur mit einer Speicherkarte zurzeit arbeiten

Hinweis: Damit Ihr Notebook mit Strom versorgt und auch geladen wird, muss dessen USB Type-C® Schnittstelle USB Power Delivery oder Thunderbolt™ 3 unterstützen.

Wichtig:

1. Wird die IB-DK4028-CPD über die USB Type-C ^® Schnittstelle eines Chromebooks ^™ angeschlossen, so wird eine per USB Type-A angeschlossene Maus nicht sofort erkannt, sondern die Verbindung mit einigen Sekunden Verzögerung hergestellt. Dies geschieht auch mit anderen Type-C ^® Adaptern (inclusive Apple Adaptern), wenn diese an ein Chromebook ^™ angeschlossen werden.

2. Achtung! Beim Verbinden bzw. Entfernen eines Power Delivery Netzteils über die Type-C® Schnittstelle der IB-DK4028-CPD, werden die anderen verwendeten Schnittstellen unter Umständen kurzzeitig getrennt und sofort wieder verbunden. Um Datenverlust während einer Datenübertragung, Streamunterbrechungen oder Ähnliches zu vermeiden, verbinden oder entfernen Sie die Power Delivery Stromversorgung NICHT, während Datenübertragungen stattfinden.
