Produkttyp	Externes Festplattengehäuse
Marke	Icy Box
Modell	IB-367-CPD+
Unterstützte Laufwerksgröße	2,5-Zoll-SATA-HDD/SSD
Schnittstelle	USB 3.0 (USB-C-kompatibel mit Adapter)
Datenübertragungsrate	Bis zu 5 Gbit/s
Abmessungen (L x B x H)	130 x 80 x 12 mm
Gewicht	Ca. 120 g
Material	Aluminium und Kunststoff
Farbe	Schwarz
Stromversorgung	USB-busgespeist (kein externes Netzteil erforderlich)
LED-Anzeige	Betrieb und Aktivität
Unterstützte Betriebssysteme	Windows, macOS, Linux
Installation	Werkzeugloses Einschubverfahren
Pflege	Mit einem weichen, trockenen Tuch abwischen
Sicherheitshinweise	Von Wasser und Wärmequellen fernhalten
Ersatzteile & Reparierbarkeit	Keine vom Benutzer zu wartenden Teile; Support kontaktieren
Garantie	2 Jahre Herstellergarantie
Packungsinhalt	Gehäuse, USB-Kabel, Bedienungsanleitung

Häufig gestellte Fragen - IB-367-CPD+ Icy Box

Ist die Icy Box IB-367-CPD+ sowohl mit HDD als auch SSD kompatibel?

Ja, sie unterstützt sowohl 2,5-Zoll-SATA-Festplatten als auch Solid-State-Laufwerke.

Benötigt das Gehäuse ein externes Netzteil?

Nein, es wird direkt über den USB-Anschluss mit Strom versorgt. Ältere Computer können jedoch möglicherweise nicht genügend Strom für größere Festplatten bereitstellen.

Kann ich dieses Gehäuse mit einem USB-C-Anschluss verwenden?

Ja, Sie können einen USB-C-auf-USB-A-Adapter oder ein USB-C-Kabel (nicht im Lieferumfang enthalten) verwenden, wenn Ihr Gerät über einen USB-C-Anschluss verfügt, aber die Schnittstelle ist USB 3.0.

Wie installiere ich eine Festplatte in die IB-367-CPD+?

Schieben Sie einfach die Abdeckung ab, stecken Sie das 2,5-Zoll-SATA-Laufwerk in den Anschluss und schieben Sie die Abdeckung wieder auf. Es sind keine Werkzeuge erforderlich.

Was ist die maximale Datenübertragungsgeschwindigkeit?

Die USB 3.0-Schnittstelle unterstützt Geschwindigkeiten von bis zu 5 Gbit/s, die tatsächliche Geschwindigkeit hängt jedoch vom Laufwerk und Host-Controller ab.

Ist das Gehäuse mit Linux kompatibel?

Ja, es funktioniert mit Windows, macOS und den meisten Linux-Distributionen ohne zusätzliche Treiber.

Was bedeutet die LED-Anzeige?

Ein durchgehendes blaues Licht zeigt Stromversorgung und Verbindung an, während Blinken Datenaktivität bedeutet.

Kann ich eine 3,5-Zoll-Festplatte mit diesem Gehäuse verwenden?

Nein, dieses Modell ist nur für 2,5-Zoll-SATA-Laufwerke ausgelegt. Für 3,5-Zoll-Laufwerke erwägen Sie die Icy Box IB-367-CPD oder ähnliche.

Wie reinige ich das Gehäuse?

Wischen Sie die Außenseite mit einem weichen, trockenen Tuch ab. Vermeiden Sie die Verwendung von Flüssigkeiten oder aggressiven Reinigungsmitteln.

Was soll ich tun, wenn das Laufwerk nicht erkannt wird?

Überprüfen Sie die USB-Verbindung, versuchen Sie einen anderen Anschluss oder ein anderes Kabel, stellen Sie sicher, dass das Laufwerk richtig eingesetzt ist, und vergewissern Sie sich, dass das Laufwerk formatiert und mit Strom versorgt ist.

BEDIENUNGSANLEITUNG IB-367-CPD+ Icy Box

USB 3.1 (Gen 2) Gehäuse für eine 2.5" oder 3.5" HDD

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führenvwird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
- Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

Sicherheitshinweise

• externe Erwärmung vermeiden und Luftaustausch zulassen.
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNING

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder

Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen.

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben

Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Handbuch IB-367-CPD+

Verpackungsinhalt

Externes Gehäuse, Netzteil, USB 3.1 Type-C ^™ Kabel, Standfuß, Handbuch

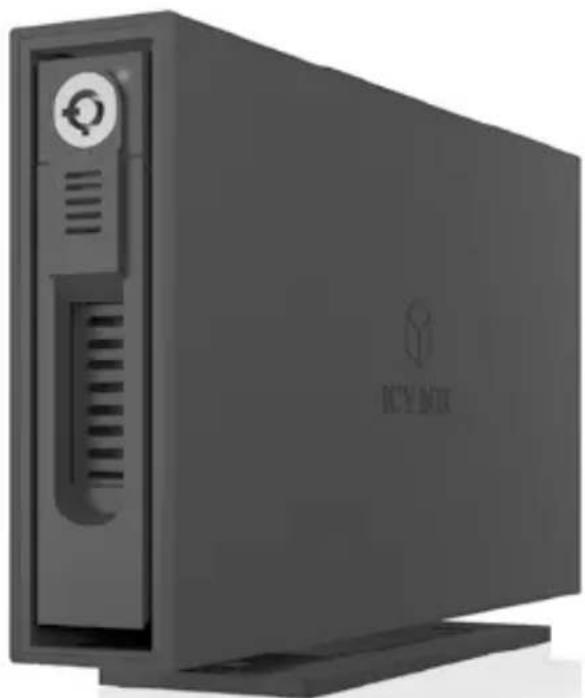

Produktübersicht

1. LED
2. Schloss
3. Mini DP 1.1 Schnittstelle
4. USB Type-C ^TM Schnittstelle
5. EIN-/AUS-Taste
6. Netzteilanschluss

Merkmale

Für 2,5" oder 3,5" SATA I, II, III (6 Gbit/s) Festplatten

Anschluss zu PC: USB 3.1 (Gen 2)/Type-C™, UASP, bis zu 10 Gbit/s

Gehäusematerial: Aluminium, inklusive Standfuß

Laufwerk-Kapazität unbeschränkt

Plug & Play und Hot Swap

Netzteil (100 - 240 V), 12 V/2 A, 24 W

Treibersoftware - USB 3.1 Schnittstelle

Die Nutzung an einer Type-C™ USB 3.1-Schnittstelle setzt einen installierten USB 3.1 Controller in Ihrem System voraus. Bitte installieren Sie die USB 3.1 Treiber Software für den Controller. Beim Anschließen wird das IB-367-CPD+ in der Regel automatisch erkannt und ist betriebsbereit. Windows ≥ 8 hat integrierte Treiber für die USB 3.1-Schnittstelle. Beim Anschluss des Gerätes aktualisiert das Betriebssystem automatisch seine Treiber und erkennt das neue Gerät. Bei älteren Betriebssystemen (z.B. Win 7) ist es notwendig, zuerst die entsprechenden USB 3.1-Treiber zu installieren.

Inbetriebnahme

Um die Festplatte mit Energie zu versorgen, ist das Netzteil anzuschließen. Mit dem beigefügten Type-C™ USB 3.1 Kabel können Sie das Gerät sowohl an USB Type-C™ 2.0, 3.0 als auch an 3.1 Schnittstellen anschließen.

Handbuch IB-367-CPD+

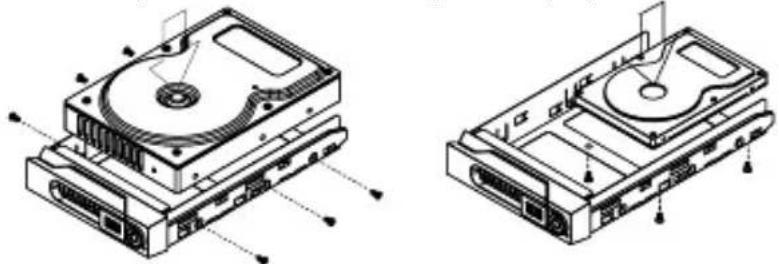

Festplattenmontage

1. Befestigen Sie Ihre Festplatten auf dem Wechselrahmen und sichern Sie ihn mit den im Zubehörsatz enthaltenen Schrauben, um Schäden an der Festplatte durch unbeabsichtigte Bewegungen zu vermeiden.

1. Verbinden Sie die Gehäuseeinheit mit dem Computer über das mitgelieferte USB 3.1 Typ-C" Kabel.
2. Schließen Sie das Wechselstromkabel an das Gleichstrom-Netzteil an und verbinden Sie dann ein Ende mit der Anschlussbuchse am Gehäuse und das andere Ende mit der Netzsteckdose.
3. Nach Abschluss der Arbeiten können Sie das Gerät einschalten. Sobald auch Ihr Computer gebootet hat, sollte Ihr Betriebssystem das Laufwerk automatisch erkennen.
4. Wenn die installierte Festplatte formatiert werden muss, befolgen Sie die Formatierungsanweisungen des Betriebssystems, um das Laufwerk nach Ihren Wünschen zu formatieren. Nach Abschluss der Formatierung ist das Gerät betriebsbereit.

Anwendung - Betrieb

Das Gehäuse wird über das USB-Kabel mit dem Computer verbunden. Dann schließen Sie das Gerät mittels des Netzteils an eine Stromquelle an und schalten das Gerät ein.

Achtung: Eine neue Festplatte muss vom Betriebssystem erst initialisiert, partitioniert und formatiert werden um vom System angezeigt zu werden.

Achtung: Bitte das Ende von Schreib- und Lesevorgängen abwarten bevor ein angeschlossenes Gehäuse vom PC getrennt wird, um Datenverlust zu vermeiden.

Wenn die Festplatte nicht sofort vom System erkannt wird bitte prüfen:

• Ob die Treibersoftware installiert ist
- Ob die Festplatte initialisiert, partitioniert und formatiert ist.

LED-Funktion

Die LED leuchtet blau für die Stromversorgung und blinkt lila für einen Festplattenzugriff.

Handbuch IB-367-CPD+

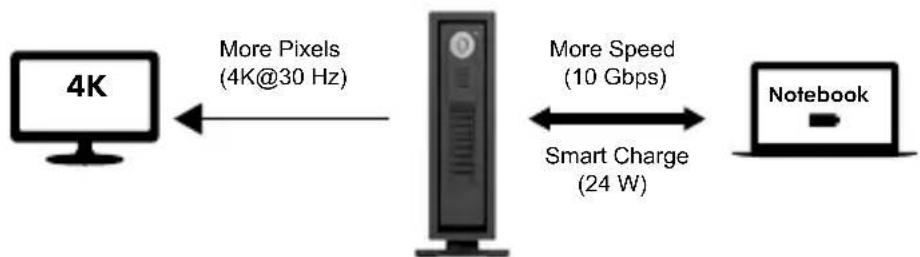

USB Power Delivery und alternate mode

Power Delivery 2.0

USB Power Delivery 2.0 verfügt über eine 5/9/12 V Spannungsversorgung über das USB Type™-C Kabel mit insgesamt bis zu 24 W. Wenn ein Notebook oder Handheld-Gerät als Host verwendet wird, kann es gleichzeitig aufgeladen werden.

Hinweis: Die Power Delivery-Funktion muss von der Host Type-C™-Schnittstelle unterstützt werden!

Wenn der Host während der Verbindung neu startet, muss das IB-367-CPD+ ebenfalls aus- und eingeschaltet werden, um die weitere Ladung zu gewährleisten.

DisplayPort™ alternate mode

Schließen Sie einfach einen Bildschirm über die mini Display-Port™ Schnittstelle an und das Hostgerät sollte automatisch einen zusätzlichen Bildschirm erkennen.

Hinweis: Ihr Host-Gerät muss den DisplayPort™ alternate Modus auf der gewählten USB Type-C™-Schnittstelle unterstützen!
