Produkttyp	Externes Festplattengehäuse
Kompatible Laufwerke	2,5" SATA HDD/SSD (6,35 cm)
Schnittstelle	USB 3.0 (Typ B)
Datenübertragungsrate	Bis zu 5 Gbit/s
Abmessungen	130 x 80 x 15 mm (B x T x H)
Gewicht	ca. 80 g (ohne Festplatte)
Material	Aluminium und Kunststoff
Stromversorgung	Über USB-Bus (5 V)
LED-Anzeige	Strom- und Aktivitätsanzeige (blau)
Plug & Play	Ja, kein zusätzlicher Treiber erforderlich
Betriebssystem-Kompatibilität	Windows, macOS, Linux
Montage	Werkzeugloser Einbau der Festplatte
Kühlung	Passiv über Aluminiumgehäuse
Reinigung	Mit trockenem, weichem Tuch abwischen
Aufbewahrung	Trocken und staubfrei bei Raumtemperatur
Lieferumfang	Gehäuse, USB-Kabel, Bedienungsanleitung
Garantie	2 Jahre
Hersteller	Icy Box (RaidSonic)

Häufig gestellte Fragen - IB-2217aStS Icy Box

Welche Festplatten sind mit dem IB-2217aStS kompatibel?

Das Gehäuse ist für 2,5 Zoll SATA-Festplatten oder SSDs mit einer Bauhöhe von bis zu 9,5 mm ausgelegt.

Benötigt das Gehäuse eine externe Stromversorgung?

Nein, die Stromversorgung erfolgt vollständig über den USB-Anschluss (Bus-Power).

Ist das Gehäuse mit USB 3.0 abwärtskompatibel?

Ja, es ist kompatibel mit USB 2.0 und USB 1.1 bei entsprechend reduzierter Geschwindigkeit.

Wie installiere ich die Festplatte im Gehäuse?

Öffnen Sie das Gehäuse, schieben Sie die Festplatte in den SATA-Anschluss und schließen Sie den Deckel. Der Einbau erfolgt werkzeuglos.

Unterstützt das Gehäuse UASP?

Ja, das Gehäuse unterstützt das UASP-Protokoll (USB Attached SCSI Protocol) für schnellere Datenübertragungen unter Windows 8/10 und macOS 10.8+.

Warum wird die Festplatte nicht erkannt?

Überprüfen Sie die USB-Verbindung und versuchen Sie einen anderen USB-Port. Stellen Sie sicher, dass die Festplatte korrekt angeschlossen ist und formatiert wurde.

Kann ich das Gehäuse mit einer SSD verwenden?

Ja, das Gehäuse ist sowohl mit HDDs als auch mit SSDs im 2,5-Zoll-Format kompatibel.

Wie reinige ich das Gehäuse?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie aggressive Reinigungsmittel oder Flüssigkeiten.

Ist das Gehäuse hot-swap-fähig?

Ja, Sie können die Festplatte bei laufendem Betrieb anschließen oder entfernen, sofern das Betriebssystem Hot-Swap unterstützt.

Was tun bei defektem USB-Kabel?

Verwenden Sie ein handelsübliches USB 3.0 Kabel vom Typ A auf Typ B. Das Gehäuse kann mit jedem kompatiblen Kabel betrieben werden.

BEDIENUNGSANLEITUNG IB-2217aStS Icy Box

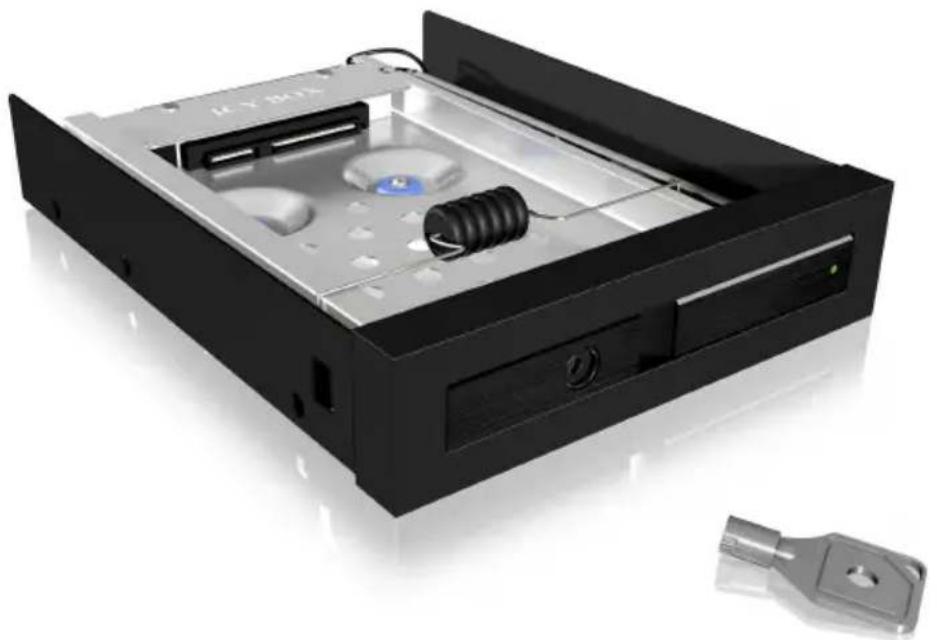

Trägerloser Wechselrahmen für 2,5" SATA Festplatte/SSD

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

Sicherheitshinweise

4. Gefahren durch Kleinstteile und Verpackung

WARNING

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.icybox.de.

Hinweis: Alle in diesem Handbuch enthaltenen Informationen waren zum Zeitpunkt der Veröffentlichung korrekt. Da unsere Ingenieure das Produkt jedoch ständig aktualisieren und verbessern, kann es sein, dass die Software Ihres Geräts ein etwas anderes Design oder eine andere Funktionalität aufweist als in diesem Handbuch beschrieben.

1. Modell – HDD – Schnittstelle – Farbe

Modell	HDD	Schnittstelle	Farbe
IB-2217aStS	1x 2,5" SATA	1x SATA schwarz

2. Verpackungsinhalt

1x IB-2217aStS, SATA Kabel, Strom + LED Kabel, 4x Schrauben, 2x Schlüssel, 1x Handbuch

3. Hauptmerkmale

• 2.5" SATA HDD oder SSD in 1x 3,5" Schacht
- EasySwap® – HDD oder SSD-Einbau ohne Werkzeug
- Festplattenkapazität ohne Einschränkung
• Federung für 6 bis 9,5 mm Festplattenhöhe
• Anti-Vibrations-Schutz bis zu 3g Stoßresistenz
- Datenübertragung über SATA bis 6 Gbit/s
• LED für Strom und HDD Zugriff
- Plug & Play und HotSwap
- Unterstützt alle Betriebssysteme

4. Technische Daten

Host Interface: 1 x 15Pin SATA Stromanschluss

1 x 7Pin SATA Datenanschluss

Material: Edelstahl / Kunststoff

HDD Höhe: max. 9,5 mm

5. Frontblende und Rückseite

1. Schloss
2. SATA Stromanschluss (15P)
3. HDD Frontblende
4. SATA Datenanschluss (7P)
5. HDD LED Indikator
6. Zugriff LED Anschluss (4P)

Aktion LED Anzeige

Stromzufuhr leuchtet blau

HDD Zugriff blinkt orange

7. Installation

Achtung!

Bitte schließen Sie das in der Verpackung befindliche LED Kabel an, sonst hat die LED keine Funktion!

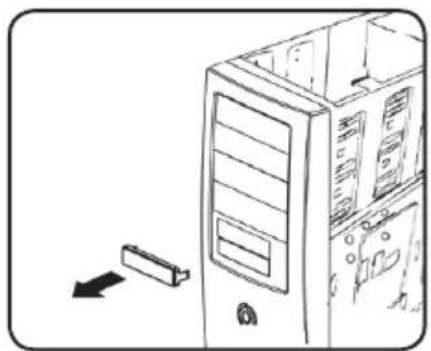

7.1

1x IB-2217aStS, 1x SATA câble, 1x LED câble, 4x Vis, 1x Manuel, 2x clé
