Produkttyp	Externes Festplattengehäuse
Kompatible Festplatten	2,5" SATA HDD/SSD
Schnittstelle	USB 3.1 (USB-C)
Übertragungsrate	Bis zu 5 Gbit/s (USB 3.0) / 10 Gbit/s (USB 3.1 Gen 2)
Material	Aluminium
Farbe	Silber / Schwarz
Abmessungen	125 x 78 x 12 mm
Gewicht	ca. 115 g
Stromversorgung	USB-Bus-Stromversorgung
Betriebstemperatur	5 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Unterstützte Betriebssysteme	Windows, macOS, Linux
Lieferumfang	Gehäuse, USB-C-Kabel, Montagematerial, Anleitung
Garantie	2 Jahre
Besonderheiten	Plug & Play, Hot-Swap-fähig, LED-Anzeige
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Sicherheitshinweise	Vor Feuchtigkeit und Stößen schützen, nicht öffnen

Häufig gestellte Fragen - IB-1818-U31 Icy Box

Wie schließe ich das Icy Box IB-1818-U31 an?

Welche Festplattengrößen unterstützt das Gehäuse?

Ist das Gehäuse mit meinem Betriebssystem kompatibel?

Kann ich das Laufwerk als bootfähiges Medium verwenden?

Muss ich die Festplatte vor der Verwendung formatieren?

Warum wird meine Festplatte nicht erkannt?

Wie reinige ich das Gehäuse?

Gibt es mitgelieferte Software?

Ist das Gehäuse stoßfest?

Wie kann ich meine Daten sichern?

BEDIENUNGSANLEITUNG IB-1818-U31 Icy Box

Product overview / Produktübersicht

1. LED für Betrieb und Zugriff
2. USB 3.1 (Gen 2) Type-A Anschluss mit bis zu 10 Gbit/s
3. Schiebemechanismus für den USB Type-A Anschluss

Safety information IB-1818-U31

Sicherheitshinweise IB-1818-U31

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten

Sicherheitshinweise IB-1818-U31

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-1818-U31

Wichtige Produktinformationen

Sehr geehrter Kunde,

nehmen Sie bitte folgende Informationen zur Kompatibilität von USB Gehäusen und Adaptern, inklusive diesem Gerät, zur Kenntnis!

• Ihr Hostcomputer muss über eine USB Type-A Schnittstelle verfügen.
  • Die IB-1818-U31 ist abwärtskompatibel zu USB 3.0/2.0/1.1 Type-A Schnittstellen.
• Das Gehäuse liefert nur an USB 3.1 (Gen 2) die volle Geschwindigkeit von 10 Gbit/s.
• Folgende Betriebssysteme werden grundsätzlich unterstützt: Windows ^ , macOS ^

Verpackungsinhalt

IB-1818-U31, Schraubendreher, Schraubensatz, Handbuch

Hauptmerkmale

• Anschluss zum Hostcomputer: USB 3.1 (Gen 2) Type-C™, bis zu 10 Gbit/s
  • B-Key Sockel für SSDs mit B-Key oder B+M-Key, 22 x 30/42/60/80 mm
• Ein- und ausfahrbarer USB Type-A Anschluss für den besten Schutz
• Unterstützt SATA III Übertragungsrate mit bis zu 6 Gbit/s
  • LED für Betrieb und Festplattenzugriff
• Unterstützt Windows®, macOS®

Anwendung

Um das Laufwerk an den PC anzuschließen, drücken Sie den Schiebemechanismus herunter und schieben Sie den USB Anschluss aus dem Gehäuse. Um das Gehäuse zu verstauen und den USB Anschluss zu schützen, drücken und ziehen Sie den Schiebemechanismus und ziehen Sie den Anschluss und Platine zurück in das Gehäuse.

1. Die externe SSD kann im laufenden Betrieb des Rechners angeschlossen oder von diesem getrennt werden.
2. Bitte das Ende von Schreib- und Lesevorgängen abwarten bevor ein angeschlossenes Gehäuse vom Rechner getrennt wird, um Datenverlust zu vermeiden.

3. Eine neue SSD muss vom Betriebssystem erst initialisiert, partitioniert und formatiert werden, um vom System angezeigt zu werden.

4. Wenn die SSD nicht sofort vom System erkannt wird bitte prüfen:

5. ob die Treibersoftware installiert ist (USB),

6. ob die SSD initialisiert, partitioniert und formatiert ist.

Handbuch IB-1818-U31

SSD-Installation

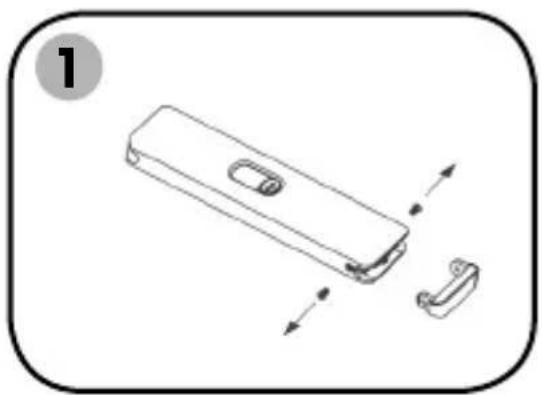

1. Öffnen Sie die untere Abdeckung, indem Sie die Schrauben entfernen.
2. Drücken Sie den Schiebemechanismus herunter, bis unter den Gehäuserand und ziehen die Platine aus dem Gehäuse.
3. Platzieren Sie Ihre SSD vorsichtig mit der Anschlussseite in die M.2-Buchse in einem Winkel von ca. 30°, so dass sie sich widerstandslos einfügt. Drücken Sie dann die SSD vorsichtig nach unten und befestigen Sie sie mit der Schraube am Ende der SSD.
4. Schieben Sie die Platine mit der SSD vorsichtig in das Gehäuse, drücken den Schiebemechanismus unter den Gehäuserand und befestigen Sie die untere Abdeckung wieder.
