Produkttyp	DVB-C Digitaler HD-Kabel-Receiver
Marke	Megasat
Modell	HD 200 C V2
Abmessungen (B x T x H)	168 x 93 x 38 mm
Gewicht	234 g
Stromversorgung	AC 220-240 V, 50/60 Hz; DC 12 V, 1 A
Leistungsaufnahme	Max. 6 W (Betrieb), < 0,5 W (Standby)
Videoausgabeauflösung	Bis zu 1080p (HDMI)
HDMI-Upscaling	Ja
USB-2.0-Anschluss	1x (Vorderseite) für Medienwiedergabe und Firmware-Update
Digitaler Audioausgang	1x S/PDIF (optisch)
Tuner-Frequenzbereich	114 - 858 MHz
Demodulation	256, 128, 64, 32, 16 QAM
Videodekodierung	MPEG-2, MPEG-4 AVC/H.264, H.265
Audiodekodierung	MPEG-1 Layer 1 & 2
Kanallistenkapazität	Bis zu 1000 Kanäle (ungefähr)
Kindersicherung	Ja, mit Altersfreigabe und PIN-Schutz
EPG	7-Tage-Elektronischer Programmführer
Medienwiedergabe (USB)	Musik, Fotos, Videos
Timer	Bis zu 20 programmierbare Timer
WLAN-Fähigkeit	Über externen USB-WLAN-Stick (RT5370-Chipsatz, nicht im Lieferumfang enthalten)
Sicherheit	Bedienungsanleitung lesen, Flüssigkeiten vermeiden, Gehäuse nicht öffnen, für Belüftung sorgen
Reinigung	Netzstecker ziehen, mit weichem trockenem Tuch reinigen
Ersatzteile / Reparierbarkeit	Wenden Sie sich an qualifiziertes Servicepersonal; keine vom Benutzer zu wartenden Teile

Häufig gestellte Fragen - HD 200 C V2 MEGASAT

Wie führe ich einen automatischen Sendersuchlauf durch?

Gehen Sie zu Hauptmenü > Sendersuche > Automatische Suche. Legen Sie ggf. Start- und Endfrequenzen fest und wählen Sie dann "Suche starten", um alle verfügbaren Kanäle zu scannen.

Wie lautet das Standard-Passwort für die Kindersicherung?

Das werksseitige Standard-Passwort ist 0000. Sie können es unter Hauptmenü > System > Kindersicherung ändern.

Wie kann ich einen Timer zum Aufnehmen einer Sendung einstellen?

Gehen Sie zu Hauptmenü > System > Timer-Einstellung. Wählen Sie einen Timer-Slot, stellen Sie dann Datum, Start-/Endzeit, Kanal und Wiederholungsmodus ein. Speichern Sie den Timer.

Warum wird kein Bild angezeigt, wenn ich den Receiver einschalte?

Stellen Sie sicher, dass Ihr Fernseher auf den richtigen HDMI-Eingang (z. B. HDMI 1) eingestellt ist. Überprüfen Sie auch, ob das HDMI-Kabel fest angeschlossen ist.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von www.megasat.tv auf einen USB-Stick (Hauptverzeichnis) herunter. Stecken Sie den USB-Stick ein, gehen Sie zu Hauptmenü > System > USB-Update, wählen Sie die Datei aus und wählen Sie "Start". Trennen Sie während des Updates nicht die Stromversorgung.

Kann ich meinen Receiver mit einer WLAN-Verbindung nutzen?

Ja, aber Sie benötigen einen USB-WLAN-Stick mit RT5370-Chipsatz (nicht im Lieferumfang enthalten). Gehen Sie zu Hauptmenü > Netzwerk, um die Konfiguration vorzunehmen.

Wie sperre ich einen Kanal, sodass Kinder darauf nicht zugreifen können?

Wählen Sie in der Kanalliste den Kanal aus und drücken Sie die ROTE Taste auf der Fernbedienung. Geben Sie das Passwort (Standard: 0000) ein, um ihn zu sperren.

Welche Dateiformate werden für die Medienwiedergabe über USB unterstützt?

Der Receiver unterstützt gängige Musik- (MP3 usw.), Foto- (JPEG usw.) und Videodateien. Die genauen Formate entnehmen Sie bitte dem Handbuch.

Wie setze ich den Receiver auf Werkseinstellungen zurück?

Gehen Sie zu Hauptmenü > System > Werkseinstellungen. Geben Sie das Passwort (Standard: 0000) ein und bestätigen Sie. Alle Einstellungen und Kanäle werden gelöscht.

Was soll ich tun, wenn die Fernbedienung nicht mehr funktioniert?

Ersetzen Sie die Batterien durch neue. Stellen Sie sicher, dass sich keine Hindernisse zwischen der Fernbedienung und dem Receiver befinden, und richten Sie sie direkt auf die Vorderseite.

BEDIENUNGSANLEITUNG HD 200 C V2 MEGASAT

Sicherheitshinweise....03

1. Referenz

1.1 Allgemeine Merkmale....04
1.2 Lieferumfang 04

2. Bezeichnungen und Tastenbelegung

2.1 Vorderseite 05
2.2 Rückseite 05
2.3 Fernbedienung 06

1. Anschließen des Receivers 07

2. Erstinstallation 08

3. Hauptmenü....09

5.1 Programmliste....10
5.2 Programmsuche 12
5.3 Sprache....13
5.4 AV-Einstellung 14
5.5 Zeitanzeige 15
5.6 System 16
Media Center 18

5.9 Media Center....18 6.9 Network....20
5.6 Netzwerk 20

1. Fehlerbehebung 21

2. Technische Daten 22

PRODUKTREGISTRIERUNG

Mit der Registrierung Ihres Megasat-Produkts haben Sie Zugriff auf unsere automatischen E-Mail Benachrichtigungen. Falls ihr Produkt eine neue Firmware benötigt, werden Sie per E-Mail benachrichtigt.

Für die Registrierung besuchen Sie bitte unsere Homepage www.megasat.tv

Das Formular finden Sie unter Support → Produktregistrierung

Sicherheitshinweise

Bitte lesen Sie die Bedienungsanleitung sorgfaltig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.

Netzanschluss

Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes entnehmen Sie bitte den technischen Daten in dieser Becklenungsanleitung.

Überlastung

Überlasten Sie nicht die Wandstecklose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Neutzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlagen führen kann.

Flüssigkeit

Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung

Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreckhende Luftzirkulation im Gerät zu ermöglichen. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus. Stellen Sie keine anderen elektrischen Geräte auf die Operseite des Gerätes.

Erstickungsgefahr

Lassen Sie Kinder nicht mit Folien oder anderen Verpackungstellen spielen, es besteht Erstickungsgefahr.

Reinigung

Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem welchen Tuch.

Öffnen des Gerätes

Ölfnen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal um das Gerät zu reparieren oder kontaktieren Sie Ihren Händler.

1. Allgemeines

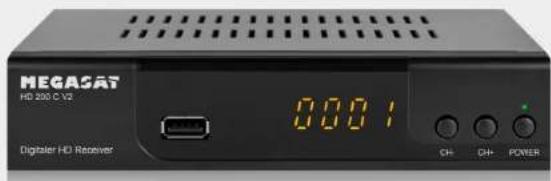

1.1 Allgemeine Merkmale 2.1 Vorderseite

DVB-C-Empfans
- 4-stelliges Display
• 3 Tasten Frontbedienung
- PAL / NTSC-Korverdierung
Variables Seitenverhältnis (4:3, 16:9) mit Pan Vektor oder LetterBox
- Auflösung bis 1080p
- HDMI mit Upscale funktion um die Bildqualität zu verbessern
- favoriterlsten
- Kindersicherung
- Bildschirmmenü mit voller Farbauflösung
■ Videctext- und Untertel-Unterstützung (OSD)
- 7-Tage-EPG (E elektronische Programmzeitschrift)
- Mehrsprachiges Menü
- Digitaler Audio-Ausgang (S/PDIF)
USB 2.0 Anschluss (Medienwiecergabe)

1.2 Lieferumfang

• Megasat HD 200 CV2
• Fernbedienung
• Batterien
  230/12 Volt Netztell
• Bedienungsanleitung

2. Bezeichnungen und Tastenbelegung

2.1 Rückseite

2. Bezeichnungen und Tastenbelegung

2.3 Fernbedienung

Bereich 1

POWER Schaltet den Receiver ein bzw. aus (standby) MUTE Schaltet den Ton stumm

ROT Funktionstaste

GRÜN Funktionstaste

GELB Funktionslaste

BLAU Funkt onstaste / Timerliste

◀/▶ Vorwärls / Rückwarts spulen

Titel vor / Titel zurück

▶▶ Start / Pause

■ Stopo

/ SAT Wiedermolungsmocus in der Medienwiedergabe / Aktivieren oder deaktivieren des AD-Mocus

LIST Zugriff auf das Aufnahmenenü (optional)

SUBTITLE Anzeige des Untertels (wenn verfügbar)

TXT Zeigt den Videotext des jeweiligen Senders

RECALL Wechsel zwischen letztem und aktuellem Programm

AUDIO Auswahl oder Wechsel der Audiospur

Bereich 2

MENU Um in das Hauptmenü zu gelangen

INFO Zeigt. Informationen des aktuellen Programms (erneut drücken für weitere Informationen)

◀▶ Lautstärke rege n / Navigation im Merü

▲▼ Wechselt Programme (hoch/runter) / Navigation Im Menu

OK Bestätigung der Auswahl / Öffnen der Programmliste

EPG Zeigt das EPG (Elektronische Programmzeitschrift)

EXIT Verlasst das aktuelle Menü Schritt für Schritt

Bereich 3

VOL +/- Lautstärke regeln

CH +/- Wechselt TV/Radio Programme (noch/runter)

FAV Zeigt die Favoritenliste (wenn Favoriten vorhanden)

REC Startet die Aufnahme (optional)

Nummernblock (0\~9) Programmwechsel / Zifferneingabe

GOTO Funktionstaste in diversen Untermenüs

TV/RADIO Umschalten zwischen TV- und Radioempfang

3. Anschließen des Receivers

1. Verbinden Sie das Koaxialkabel mit dem Kabelanschluss und dem Antenneneingang am Receiver.
2. Verbinden Sie das HDMI- oder Scartkabel mit Ihrem Fernseher.
3. Achten Sie darauf, dass an ihrem Fernseher der entsprechende Eingangskanal ausgewählt ist (z. B. HDMI 1).

Hinweis:

Empfehlenswert ist immer der Anschluss über ein HDMI-Kabel, da HDMI im Gegensatz zu Scart ein digitales, verlustfreies Bild an den Fernscher überträgt.

4. Erstinstallation

Nachdem Sie alle erforderlichen Komponenten angeschlossen haben und der Receiver startet, erscheint das Fenster mit der Erstinstallation. Wählen Sie mit den ▲▼ Testen einen Merüpunkt aus. Drücken Sie anschließend die OK-Taste um die entsprechenden Einstellungen vorzunehmen.

OSD-Sprache Wählen Sie hier die Menüsprache aus.

Region Wählen Sie hier das Land aus, in dem Sie sich befinden.

Nur Freie Wahlen, ob nur frei empfangbare Programme (Ein) oder auch verschlüsselte Programme (Aus) gesucht worden sollen.

Programmsuche Öffnet die automatische Programmsuche

EXIT Brint die Erstinstallation ab.

Automatische Suche

Nachdem Sie die Programmsuche geöffnet haben, geben Sie auf die Start- und Endfrequenz des Bandes e.m. Es werden bei der anschließenden Suche nur Sender in diesem Bereich gesucht. Bei Bedarf können auch die Werte der Symbolrate sowie die Modulation angepasst werden. Mit dem Punkt "Nur Freie" konnen Sie wählen, oo nur frei empfangbare (JA) oder auch verschlusselte (NEIN) gesucht werden sollen. Wählen Sie "Start Suche" um den Suchvorgang zu starten.

5. Hauptmenü

Die grundlegende Navigation im Menü erfolgt mit den ▲▶ Tasten (hoch/runter), bzw. mit den ▲▶ Tasten (rechts/links). Um in einen Menüpunkt zu gelangen, drücken Sie die OK-Taste. Um einen Menüpunkt zu verlassen drücken Sie MENU oder EXIT. Mit nochmaligem Drücken der MENU- oder EXIT-Taste verlassen Sie das gesamte Menü.

Das Hauptmenü bestert aus 8 Untermenös:

• Programmiste
  ■ Programmsuche
• Sprache
• AV-Einstellung
• Zeitanzeige
  System
  Media-Center
• Netzwerk (nur mit optionalen WiFi-USB-Stick)

Hinweis:

Das Menü ist teilweise passwortgeschützt. Das werkseitige Passwort lautet: 0 0 0 0

5.1 Programmliste

TV-Programmliste

In diesem Merüpunkt können Sie Programme verschleben, überspringen, sperren, löschen, umbenennen oder Favoritengruppen zuordnen.

Favoriten (FAV)

Wählen Sie ein Programm aus und drücken Sie anschließend die FAV Taste um das Programm einer oder mehreren Favoritenlisten zuzuorchen. Es stehen Ihnen mehrere Favoritengruppen zur Verfügung (Film, News, Sport, Musik,...). Wählen Sie z. B. "Film", um das Programm der Favoritengruppe zuzuordnen. Die Favoritengruppe wird anschließend mit einem Stern-Symbol markiert:

Drücken Sie EXIT um wieder in die Programmliste zu gelangen. Wiederholen Sie den Vorgang mit allen anderen Programmen, denen Sie Favoritenlisten zuordnen möchten. Drücken Sie im normalen TV-Bernieb die FAV-Taste um die Favoritenlisten aufzurufen. Wechseln Sie mit den ▲▼ Tassen zwischen den verschiedenen Favoritenlisten. Unter jeder Kategorie erscheinen die Programme, die Sie als Favorit markiert haben. Um ein Programm von den Favoritenlisten zu öschen, wechseln Sie z. B. in der Favoritenauswahl "Filme" und deaktivieren Sie mit OK die Programme, die Sie erternen möchten.

Wahlen Sie ein Programm aus und drücken Sie anschließend die ROTE Taste um das Programm zu soerren. Sie werden aufgefordert ein Passwort einzugeben (Standard: 0000). Anschließend werden Sie gefregt, ob nur dieses Programm oder der komplette Transponder, auf dem sich das Programm befindet, gespernt werden soll. Bestadigen Sie die Auswahl. Das Programm bzw. der jeweilige Transponder ist nur gesperr (zu erkennen an dem blauen Schloss-Symbol). Um zukünftig auf dieses Programm zu gelangen, muss das Passwort eingetgeben werden. Um Programme wieder zu entsprönen, wählen Sie diese aus und bestätigen mit der ROTEN Taste.

Überspringen (GRÜNE Taste)

Wählen Sie ein Programm aus und drücken Sie anschließend die GRÜNE Taste um das Programm zukünftig beim durchblastern der Programmliste zu überspringen. Das Programm wird mit einem Pfeil-Symbol markiert. Um Programme wieder vom Überspringen auszuschließen, wählen Sie diese aus und bestätigen mit vor GRÜNEN Taste.

Bewegen (GELBE Taste)

Drücken Sie die GELBE Taste, um "Bewegen" zu aktivieren. Wählen Sie nun ein oder mehrere Programme mit OK aus, die Sie verschieben möchten. Navigleren Sie nur mit den ▲▼ Tasten an die Stelle in der Programmliste, an die Sie die Programme verschieben möchten. Drücken Sie anschließend die INFO-Taste, um die Programme zu positionieren. Wiederholen Sie den Vorgang mit anderen Programmel um die Programmliste Ihren Becürfnissen anzuassen. Verassen Sie den Bewegen-Mocus mit Exit.

Ändern (BLAUE Taste)

Drücken Sie die BLAUE Taste um in das erweiterte Menü zu gelangen: ROTE Taste: Hier können Sie die Programmliste sortieren nach "Name (A-Z)", Name (Z-A), usw... GRUNE Taste: Hier können Sie den Namen eines Programms umbenennen.

BLAJE Taste: Aktiviert die LÖSCHEN-Funktion. Markeren Sie alle Programme die Sie loschen möchten. Das jeweilige Programm wird mit einem X-Symbol markiert. Wenn Sie nun EXIT drucken, werden Sie gefragt, ob Sie wirklich löschen möchten. Bestätigen Sie mit OK oder drücken Sie EXIT um den Vorgang aozubrechen.

Radio-Programmliste

Die Bearbeitung der Radio-Programmliste erfolgt auf die gleiche Weise wie bei der TV-Programmliste.

5. Hauptmenü

Kindersicherung

Um in diesen Menupunkt zu gelangen mus- sen Sie zunächst das Passwort eingeben (das Standard Passwort lautet: 00.00).

Altersgrenze

Wählen Sie aus, ab welchem Alter die Sperre aktiviert werden soll (7, 12, 15 oder 18 Jahre). Alternativ können alle Sender freigegeben werden oder alle Sender gesperrt werden. Bei einer "Sperre" muss vorab immer das Pa Sender zu gelangen.

Menü sperren

Wählen Sie diese Option mit "Ein", muss beim Aufrufen des Menüs das Passwort eingeben werden. Wählen Sie "Aus", gelangen Sie ohne Passwortengabe in das Menu.

PIN

Wählen Sie "Ein", um die Kindersicherung zu aktivieren. Wählen Sie "Aus", um die Kindersicherung zu deaktivieren.

Neues Passwort

Geben Sie hier ein neues, 4-stelliges Passwort ein, das Sie in Zukunft für die Kindersicherung bzw. Menusperre verwenden möchten.

Passwort bestätigen

Bestätigen Sie das zuvor eingegebene Passwort, indem Sie die 4-stellige Eingabe wiederholen.

Kanaltyp

AV Sync:

Die synchrone Ausgabe zwischen Ton und Bild wird verzögert, sodass die Zeitlücke zwischen der Audioausgabe und der Bildanzeige minimiert wird.

Stabil:

Die Ausgabe zwischen Ton und Bid wird nicht verzögert.

5. Hauptmenü

5.2 Programmsuche

In diesem Menüpunkt können Sie automatisch oder manue I nach Senden suchen.

Automatische Suche

Geben Sie ggf. die Start- und Enfrequenz des Bandes ein. Es werden bei der anschließenden Suche nur Sender in diesem Bereich gesucht. Bei Bedarf können auch die Werte der Symbolrate sowie die Modulation angepasst werden. Mit dem Punkt "Nur Freie" können Sie wählen, ob nur fre empfangbare (JA) oder auch verschlüsselte (NEIN) gesucht werden sollen. Wählen Sie "Start Suche" um den Suchvorgang zu starten.

Geben Sie manuell die entsprechende Frequenz und Symporate ein. Weitere Anpassungen wie Modulation, NIT-Suche können bei Becarf angepasst werden. Wählen Sie bei "Nur Freie", ob Sie nur frei empfangbare oder auch verschlüsselte Sender suchen möchten. Wählen Sie "Start Suche" um den Suchvorgang zu starten.

NIT-Suche

Bei der NIT-Suche (Network Information Table) wird automatisch eine vom Kabelnetzobetreiber bereitgestellte Liste abgesucht. Für diese Art der Suche müssen Sie keine Einstellungen ändern. Wählen Sie "Start Suche" um den Suchvorgang zu starten.

Hauptfrequenzeinstellung

Geben Sie manuell die Frequenz und Symbol-rate ein die Sie suchen möchten. Die Modulation kann bei Bedarf angepasst werden. Wahlen Sie "OK" um den Suchvorgang auf dieser einen Frequenz zu starten.

5.3 Sprache

In diesem Menüpunkt können Sie diverse Einstellungen zur Sprache einstellen.

Wählen Sie mit den ◀▶ Tasten die gewünschte Sprache des Hauptmenüs ein.

Erster Audiokanal

Wählen Sie mit den ◀▶ Tasten die gewünschte Sprache des ersten Audiokanals ein.

Zweiter Audiokanal

Wählen Sie mit den ◀▶ Tasten die gewünschte Sprache des zweiten Audiokanals ein. Dieser Audiokanal wird bevorzugt, wenn der erste Audiokanal nicht verfügbar ist.

Untertitelsprache

Wählen Sie mit den ◀▶ Tasten die gewünschte Untertitelsprache ein. Der Untertitel wird nicht bei jeder Sendung bzw. von jedem Sender unterstützt.

Teletext

Wählen Sie mit den ◀▶ Tasten die gewünschte Sprache des Teletext.

5. Hauptmenü

5.4 AV-Einstellungen

In diesem Merüpunkt können Sie diverse Einstellungen zu Audio- und Videoformate einstellen.

Wählen Sie mit den ◀▶ Tasten zwischen PAL, NTSC oder Auto. Bei Verwendung von EU-TV-Geräten wird die TV-Finstellung PAL verwendet.

Video-Auflösung

Wählen Sie die Auflösung die Ihr Fernscher maximal wiedergeben kann. Solten Sie eine höhere Auflösung wählen als Ihr Fernscher wiedergeben kann, kann der Fernscher evtl. kein Bilo wiedergeben. Wanlen Sie zwischen 576i, 576p, 720p, 1080i oder 1080p (Full HD).

Format

Wählen Sie das passende Seitenvernältnis. Wählen Sie zwischen AUTO, 4:3 LetterBox, 4:3 PanScan, oder 16:9.

Videoeffekte

Wählen Sie zwischen Standard und "Vivid". Bei der Einstellung "Vivid" wird die Schärte und der Kontrast des Bildes leicht erhöht.

Scart-Ausgang

Wählen Sie mit den ◀▶ Tasten zwischen RGB und CVBS.

Audio-Ausgang

Wählen Sie mit den ◀▶ Tasten zwischen LPCM (unkomprimierter Surround-Sound), BS (Bitstream) oder Convert (komprimierter Stereo-Ton).

Audiobeschreibung

Wählen Sie mit den ◀▶ Tasten zwischen AN und AUS. Wird die Funktion aktiviert (AN), wird ein Sprecher die aktuelle Situation des Filmes oder der Serie beschreiben. Diese Funktion ist für sen behinderte geeignet, aber nicht bei jedem Kanal, Film oder Serie verfügbar.

Lautstärke anpassen

Regelt die Laufstärke des Sprechers (Audio-Deskription). Diese Funktion ist nur verfügbar, wenn die Option Audio-Deskription aktiviert wurde.

5. Hauptmenü

5.5 Zeitanzeige

In diesem Menupunkt können Sie diverse Einstellungen zur Zeitanzeige einstellen.

GMT-Nutzung

Wählen Sie mit den ◀▶ Testen, ob Sie die automatische Zeitelstellung nutzen möchten ("Ein"), Wählen sei "Aus", können Sie die Zeit manuell einstellen.

GMT-Differenz

Wählen Sie mit den ◀▶ Tasten die Zeitdifferenz aus, in Deutschland beträgt die Differenz +1.00 Stunden. Dieser Punkt ist nur aktiviert, wenn die automatische Zeitestellung eingestellt ist.

Sommerzeit

Wählen Sie mit den ◀▶ Testen, ob die Sommerzeit aktiviert werden soll.

Datum

Andern Sie manuell das Datum durch Eingabe der Nummerntasten auf der Ferbedienung. Dieser Punkt ist nur aktiviert, wenn die automatische Zeitelstellung eingestellt ist.

Zeitanzeige

Andern Sie manuell die Zeit durch Eingabe der Nummerntasten auf der Fernbedienung. Dieser Punkt ist nur aktiviert, wenn die automatische Zeitestellung eingestellt ist.

5. Hauptmenü

5.6 System

In diesem Menü sehen Sie diverse Informationen über den Firmwarestand des Receivers. Setzen Sie den Receiver in die Werkseinstellung zurück oder aktualisierten Sie die Firmware.

Information

In diesem Punkt werden aktuelle Informationen über den Hardware- und Softwarestand des Receivers angezeigt.

Werkseinstellung

Wenn Sie den Receiver in den Auslieferungszustand zurücksetzen möchten, bestätigen Sie diesen Menüpunkt mit OK. Sie werden aufgeforcert ein Passwort einzugeben. Standardmäßig lauret das Passwort: 0 0 0 0. Der Receiver startet anschließend mit der Erstinstallation.

ACHTUNG: Ale Einstellungen die Sie im Receiver-Menü vorgenommen haben sowie die gespeicherten Programme genen hierbei verloren!

Timer-Einstellung

Wählen Sie den ersten Timerplatz aus und bestätigen Sie mit OK. Anschließend öffnet sich ein neues Fenster um die Daten einzustellen.

TV/Radio Wärlen Sie aus, ob ein TV- oder Radioprogramm eingeschalten werden soll.

Wiederholen Wählen Sie aus, wann der Timer aktiv sein soll (Eirmalig, Täglich, Wöchentlich).

Programm Wahlen Sie aus, mit auf welchen Programm der Receiver schalten soll

Einschaltdatum Wählen Sie aus, an welchem Tag (Datum) der Timer aktiv sein soll.

Startzeit Wahlen Sie aus, wann (Uhrzeit) sich der Receiver einschalten soll.

Endzeit Wählen Sie aus, wann (Uhrzeit) sich der Receiver wieder ausschalten soll.

Mode (Keine Änderung notwendig)

Haben Sie alle Einstellungen vorgenommen, drücken Sie am unteren Bildschirmrand auf „Speichern“ um den Timer in die Timerliste zu übertragen. Wiedernolen Sie den Vorgang, wenn Sie weitere Timer einstellen möchten. Ihnen stehen insgesamt 20 verschiedene Timer zur Verfügung.

5. Hauptmenü

OSD-Einstellung

1. Untertitelanzeige Aktivieren oder deaktivieren Sie die Untertite anzeige (wenn vorhanden).
2. OSD-Anzeigedauer: Stellen Sie die Sekunden ein, wie lange Merüeinblenungen andauern sollen.
3. OSD-Transparenz: Stellen Sie die Transparenz des Menus ein.
4. Auto-Standby: Stellen Sie hier die Zeit ein, warn sich der Receiver automatisch abschaltet, wenn keine Bedienung am Gerät erfolgt.

USB-Upgrade

Wählen Sie diese Option, wenn eine neue Firmware zur Verfügung steht. Die neueste Firmware finden Sie immer auf unserer Homepage www.megasat.tv.

1. Kopieren Sie die neue Firmware auf einen USB-Stick (in das Hauptverzeichnis ohne Unterordner) und stecken Sie diesen in den USB-Anschluss an der Frontseite des Receivers.
2. Wählen Sie beim "Upgrade Mode" "Alles" aus, um die Firmware und die darin enthaltene Sen-
   der iste zu aktualisieren. Möchten Sie nur die Firmware upgraden, wählen Sie "Mancode" aus.
3. Haben die vorab die passende Firmware auf den USB-Stick kopiert, wird unter "Uograde File" automatisch die passende Dateli angezeigt (z. B. firmware bin).
4. Wahlen Sie nun "Start" um den Upgradevorgang zu starten. ACHTUNG: Trennen Sie während dem Updatevorgang niemals die Stromversorgung zum Receiver!
5. Nach erfolgreichem Update startet der Receiver neu

USB-Backup

Um eine Sicherung der aktuellen Finstellungen und der Senderiste vorzunehmen, wählen Sie beim "Backup Mode" "Alles" aus. Möchten Sie nur die Senderliste speichern, wählen Sie "Programmislste". Wahlen Sie nun "Start" um den Backupvorgang zu starten. Nach erfolgreichem Backup werden die Daten auf den USB Stick gespeichert. Dies können Sie unter USB Upgrade wieder einsprechen.

5. Hauptmenü

5.7 Media-Center

In diesem Menopunkt können Sie Musik, Videos oder Fotos über ein USB-Medium as-spielen.

Hinweis:

Achten Sie darauf, dass ein USB-Stick bzw. eine USB-Testplatte mit geeigneter Medien eingesteckt ist.

Nutzen Sie das Tastenfeld auf der Fernbedienung um die Wiedergabe zu steuern:

	Musik Fotos Filme
1	zurückspulen ohne Funktion zurückspulen
2	vorspulen ohne Funktion vorspulen
3	vorheriger Titel vorheriges Foto vorheriges Video
4	nächstster Titel nächstes Foto nächstes Video
5	startet / pausiert Titel	startet / pausiert Diashow	startet / pausiert Video
6	stoppt den Titel	stoppt die Diashow	stoppt das Video

Musik

Wechseln Sie in das Untermend Musik. An- schließene werden Musikdatelen angezeigt, die sich auf dem USB Medium befinden. Soll ten sich Musikdateln in einem Unterordner befinden, wechseln Sie zunächst auf den jeweiligen Ordner und bestätigen mit OK. Um einen Titel wieerzugeben, wählen Sie diesen mit den ▲▼ Tasten aus und bestätigen Sie mit OK.

5. Hauptmenü

Erklärung der Farbstasten:

GELB Gibt die gespecherte Playlist wieder (falls vorhanden, meist "M3U-Dateien")

ROT Sortiert die Dateien von 'Name A-Z' oder 'Name Z-A'

BLAU Stellt die verschiedenen Wiedergabe-Optionen ein:

1. Alle Titelnacheinander

2. Wiedernolung aller Titel

3. Zufallswiedergabe

4. Wiedernoit den aktuellen Titel

GRÜN Solten sich auf dem USB-Medium mehrere Partitionen befinden, können Sie hier die gewünschte Partition auswählen.


Wechseln Sie in das Untermenü Fotos. An- schließend werden Fotocateilen angezeigt, die sich auf dem USB-Medium befinden. Soil- ten sich Fotodateien in einem Unterordner befinden, wechseln Sie zunächst auf den jeweiligen Ordner und bestätigen mit OK. Um ein Foto wiederzugeben, wählen Sie dies- ses mit den ▲▼ Tasten aus und bestätigen Sie mit OK.

Erklärung der Farbstasten:

GELB Gibt die gespeicherte Playlist wieder (falls vorhanden, meist "M3U-Dateien")

ROT Sortiert die Datelen von "Name A-Z" oder "Name Z-A"

BLAU Stellt die verschiedenen Wiedergabe-Optionen ein:

1. Diashow (AUS oder 1-9 Sekunden je Foto)

2. Diashow-Wiederholung (EIN oder AUS)

GRÜN Sollten sich auf dem USB-Medium mehrere Partitionen befinden, können Sie hier die gewünschte Partition auswählen.

Film

Wechseln Sie in das Untermenu Videos. An- schließend werden Videodateen angezeigt, die sich auf dem USB-Medium befinden. Salten sich Videodateien in einem Unterord- ner befinden, wechseln Sie zunächst auf den jeweiligen Örener und bestätigen mit OK. Um ein Video wiederzugeben, wählen Sie dieses mit den ▲▼ Tasten aus und bestätigen Sie mit OK. Das Video wird zunächst im Vorschaufenster angezeigt.

Erklärung der Farbsten:

GELB Zeigt das Video im Vollbild-Modus.

GRÜN Sollten sich auf dem USB Medium mehrere Partitionen befinden, können Sie hier die gewünschte Partition auswählen.

5. Hauptmenü

5.8 Netzwerk

In diesem Menupunkt können Sie den Receiver mit Ihrem Netzwerk verbinden. Anschließend stehen Ihren diverse Internet-Apps zur Verfügung.

Hinweis:

Die Verbindung mit dem Netzwerk kann nur mit einem geeigneten WIFI-USB-Stück erfolgen. Dieser ist nicht im Lieferumfang enthalten.

Passender W1-USB-Sick muss den RT5370 Chipsatz enthalten!

6. Fehlerbehebung

Bei Problemen mit dem Receiver überprüfen Sie bitte folgende Situationen, um die Fehlerquelle zu ermitteln:

Problem Mögliche Ursachen	Was müssen Sie tun?
LED leuchtet auf der Vorderseite nicht.	Netzkabel ist nicht angeschlossen.	Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist.
Schlechtes oder ruckelndes Bild	Der DVB-C Empfang ist evtl. zu schwach.	Vergewissern Sie sich, dass das Koaxialkabel richtig angeschlossen und es nicht beschädigt ist. Andernfalls erkundigen Sie sich bitte bei Ihrem Kabelanbierter, ob evtl. eine Storung im Netz vorliegt.
Kein Bild beim Starten des Receivers.	Der Receiver ist über HDMI angeschlossen, aber der TV befindet sich nicht im richtigen HDMI-Modus.	Wechseln Sie am Fernseher in den richtigen HDMI-Modus (z. B. HDMI 1).
Die Fernbeckenung funktioniert nicht.	Die Batterien sind leer oder die Fernbedenung zeigt nicht genau auf den Receiver.	Wechseln Sie die Batterien. Vergewissern Sie sich, dass sich nichts zwischen Receiver und Fernbeckenung befindet. Hindernisse können den Empfang mindern.
Sie haben Ihr Passwort vergessen?		Das Standard-Passwort ist 0.0.0.0. Kontaktieren Sie Ihren Handler, falls Sie ihr selbst vergebenes Passwort vergessen haben.

7. Technische Daten

Prozessor
Chlosatz Leistungsstarke Dual-MIPS-	CPU
SDRAM 512 MB DDR-2
Flashspeicher 32 MB
Prozessor 552 MHz
Tuner & Demodulator
RF-Eingang 1x IEC-TYPE, IEC169-2, welblich
Frequenzbereich 1'4 - 858 MHz
Bandbreite 8 MHz
Eingangsimpedanz 75 Ω
Rauschmaß 2,9 dB
Dekodierung
Video Dekodierung MPEG4 AVC/H,265 HP@L4 / MPEG2 [e-mail]
Seitenverhältnis 413 / 16.9
Video-Ausgang SCART, HDMI (576i, 576p, 720p, 1080i, 1080p)
Demodulation 256 QAM, 128 QAM, 64 QAM, 32 QAM, 16 QAM
Audio-Dekodierung MPEG-1 (Layer 1 & 2)
Audio-Modus	Single Kanal / Dual Kanal / joint stereo / Stereo
Sampling	32, 44.1 und 48 KHz
Anschlüsse
Tuner	1x Antennereingang / 1x Antennenausgang
Datenanschluss	1x USI3 (Frontseite)
Scart	1x zum Fernseher
HDMI	1x HDMI-Ausgang
S/PDIF	1x Digittaler Audioausgang
Stromversorgung
Stromversorgung	AC 220~240 V, 50/60Hz // DC 12 V, 1A
Stromverbrauch	max. 6 Watt (Betrieb) / < 0,5 Watt (Standby)
Sonstiges
Abmessungen (B/I I/T)	168 x 38 x 93 mm
Gewicht	23⁄4 g

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit und ohne vorherige Ankündigung geändert werden.

Konformitätsinformation

Hiermit erklärt, die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befindet:

Megasat HD 200 C V2 (Artkel-Nr. 0201142)

Die Konformitätserklärung zu diesen Produkt liegt der Firma vor: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer

Die Konformitätserklärung können Sie auf unserer Homepage downloaden: www.megasat.tv/support/downloads

Notizen

MEGASAT

HD 200 C V2

user manual

WEEE Reg.-Nr. DE70592344

Version 1.0 (Marz 2020) // Technische Änderungen, Druckfehler und r-tumer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D 97618 Niederlauer | www.megasat.tv | [e-mail]

Table of contents

5. Main menu

Locking the menu

WEEE Reg.-Nr. DE70592344
