Produkttyp	DVB-S/DVB-S2 Satellitenreceiver
Abmessungen (B x H x T)	280 x 55 x 210 mm
Gewicht (netto)	986 g
Stromversorgung	AC 100-240 V, 50/60 Hz
Leistungsaufnahme	Max. 10 W (Betrieb), < 0.5 W (Standby)
Tunertyp	Twin-Tuner (2x F-Anschlüsse)
Videoausgabeauflösung	Bis zu 1080p
Aufnahme	Direktaufnahme, Timeraufnahme über EPG, Timeshift; unterstützt bis zu 20 Timer, gleichzeitige Aufnahme auf beiden Tunern
Streaming	Über G-MScreen App (iOS/Android) für Smartphone/Tablet; erfordert LAN oder Wi-Fi USB-Stick (optional)
DiSEqC / Unicable	DiSEqC 1.0, 1.1, USALS; Unicable (EN 50494 / EN 50607) und JESS zertifiziert
USB-Anschlüsse	3x USB 2.0 (1 intern für HDD, 2 extern; vorderer Anschluss kann über internen Jumper aktiviert werden)
HDD-Unterstützung	Interner Steckplatz für 2,5" SATA HDD/SSD (max. 850 mA); unterstützt bis zu 2 TB (siehe getestete Liste online)
Medienwiedergabe	Video: 3GP, AVI, MKV, MP4 usw.; Audio: MP3, AAC, WMA; Bilder: BMP, JPG, PNG
Display	4-stelliges Frontdisplay
Fernbedienung	Inklusive, mit IR
Wartung	Vor Reinigung Netzstecker ziehen; weiches Tuch und mildes Spülmittel verwenden (keine Lösungsmittel)
Sicherheit	Abdeckung nicht entfernen; Flüssigkeitskontakt vermeiden; ausreichende Belüftung sicherstellen; Steckdosen nicht überlasten
Ersatzteile / Reparierbarkeit	Reparaturen nur durch qualifiziertes Servicepersonal; vom Benutzer austauschbare HDD (2,5" SATA); Garantieverlust bei unsachgemäßer Handhabung
Allgemeine Funktionen	Mehrsprachiges Menü, 7-Tage-EPG, Teletext, Untertitelunterstützung, Kindersicherung, 8 Favoritenlisten, Sortierfunktionen
Packungsinhalt	Receiver, Fernbedienung, Batterien, Bedienungsanleitung

Häufig gestellte Fragen - HD 935 Twin V2 MEGASAT

Wie richte ich den Receiver zum ersten Mal ein?

Schließen Sie das Koaxialkabel an LNB-Eingang 1 an. Schließen Sie das HDMI-Kabel an Ihren Fernseher an. Schalten Sie den Fernseher ein und wählen Sie den richtigen HDMI-Eingang. Schalten Sie den Receiver mit dem Netzschalter ein. Wählen Sie Ihre Sprache. Der Receiver ist jetzt bereit. Für den Twin-Modus benötigen Sie ein zweites Koaxialkabel, das an LNB-Eingang 2 angeschlossen ist. Wenn Sie nur ein Kabel verwenden, ändern Sie im Installationsmenü den Antennenanschluss auf 'Single (LNB1)'.

Kann ich ein Programm aufnehmen, während ich einen anderen Kanal sehe?

Ja, wenn zwei Koaxialkabel angeschlossen sind (Twin-Modus). Gehen Sie zu Installation > Antennenanschluss und wählen Sie Dual (Different). Stellen Sie dann den Tuner-Modus auf Tuner 1/2. Wenn Sie nur ein Kabel haben, können Sie nur Kanäle auf demselben Transponder wie die Aufnahme sehen.

Wie verwende ich die Timeshift-Funktion?

Drücken Sie die PAUSE-Taste auf der Fernbedienung, um das Live-TV zu pausieren. Das Programm wird im Hintergrund weiter aufgezeichnet. Drücken Sie PLAY, um ab dem Pausenpunkt fortzufahren. Drücken Sie STOP, um Timeshift zu beenden. Sie können den automatischen Timeshift auch im USB-Menü unter PVR-Einstellungen aktivieren.

Wie kann ich TV auf mein Smartphone oder Tablet streamen?

Installieren Sie die G-MScreen App (kostenlos im AppStore oder Google Play). Verbinden Sie den Receiver über LAN oder optionalen Wi-Fi USB-Stick (Art.-Nr. 1200224) mit Ihrem Heimnetzwerk. Stellen Sie sicher, dass beide Geräte im selben Netzwerk sind. Öffnen Sie die App, wählen Sie Ihren Receiver aus der STB-Liste und Sie können TV auf Ihrem mobilen Gerät steuern und ansehen.

Was soll ich tun, wenn ich kein Signal oder ein schlechtes Bild habe?

Überprüfen Sie, ob Ihre Satellitenschüssel richtig ausgerichtet ist. Verwenden Sie die Signalstärkeanzeige im Menü Antenneneinstellungen, um die Ausrichtung anzupassen. Stellen Sie sicher, dass LNB und Kabel nicht defekt sind. Wenn das Signal zu stark ist, schließen Sie einen Dämpfungsglied an. Ersetzen Sie ggf. den LNB. Überprüfen Sie auch, ob der richtige Satellit ausgewählt ist.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von www.megasat.tv herunter. Entpacken Sie die Datei und kopieren Sie die *.bin-Datei auf einen formatierten USB-Stick. Stecken Sie den USB-Stick in den Receiver, drücken Sie die USB-Taste auf der Fernbedienung, wählen Sie die Firmware-Datei und bestätigen Sie das Update. Nach dem Update führen Sie einen Werksreset durch (speichern Sie zuerst Ihre Senderliste).

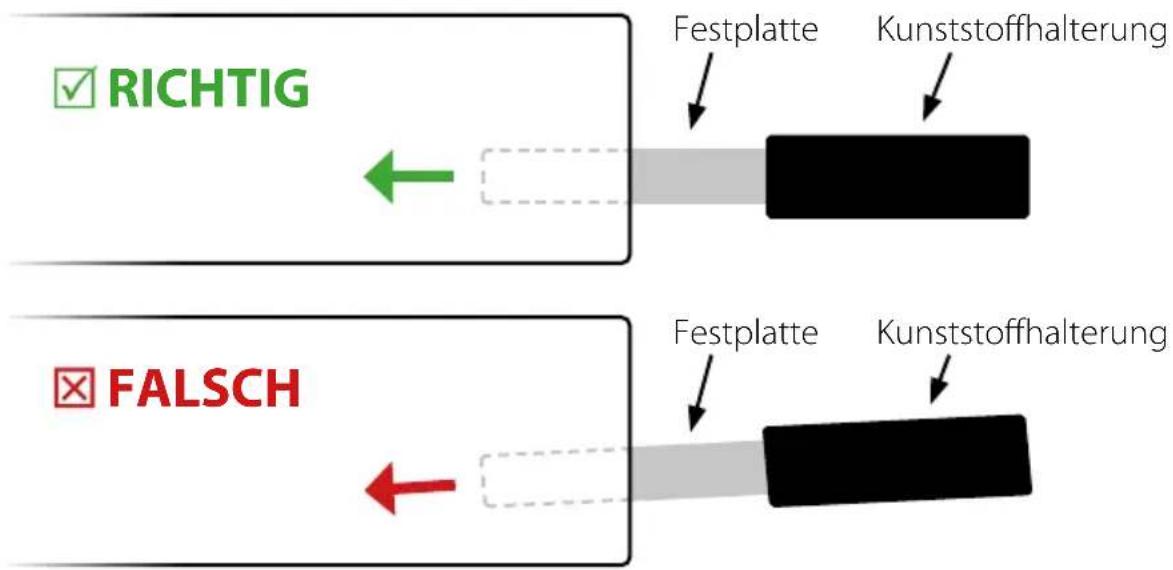

Wie füge ich eine Festplatte (HDD) zur Aufnahme hinzu?

Trennen Sie die Stromversorgung. Entfernen Sie den Kunststoffhalter aus dem HDD-Steckplatz. Befestigen Sie den Halter mit den Schrauben an einer 2,5" SATA HDD (max. 850 mA). Bei dünneren Laufwerken verwenden Sie die Klebepads. Schieben Sie die HDD in den Steckplatz, bis sie einrastet. Schalten Sie das Gerät ein und formatieren Sie die HDD über USB-Menü > Werkzeuge > Formatieren (empfohlen FAT bis 1 TB).

Wie aktiviere ich den vorderen USB-Anschluss?

Trennen Sie die Stromversorgung und öffnen Sie das Gehäuse, indem Sie die drei Schrauben auf der Rückseite lösen. Im Inneren befinden sich zwei Anschlusskabel (vorderer und hinterer USB). Lösen Sie die Klemme am Stecker und tauschen Sie die Kabel aus, sodass das vordere USB-Kabel angeschlossen ist. Schließen Sie das Gehäuse und schrauben Sie es wieder zu. Der vordere USB-Anschluss ist nun aktiv.

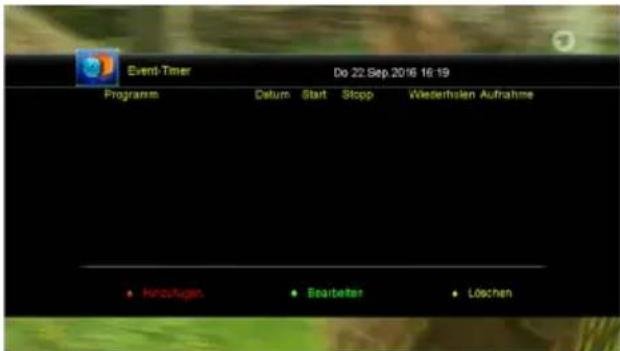

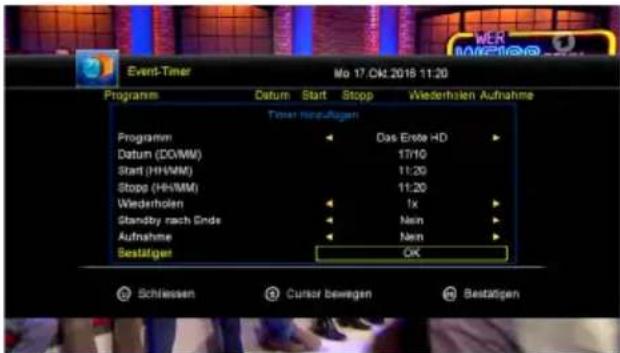

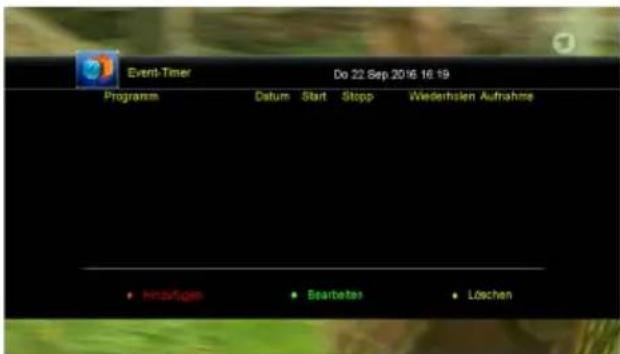

Wie programmiere ich eine Timer-Aufnahme?

Drücken Sie MENU und gehen Sie zu Zeiteinstellungen > Ereignis-Timer. Drücken Sie die ROTE Taste, um einen Timer hinzuzufügen. Stellen Sie Kanal, Datum, Start-/Stoppzeit, Wiederholungsoption (einmal, täglich usw.) und ein, ob aufgenommen oder nur der Kanal gewechselt werden soll. Bestätigen Sie mit OK. Alternativ nutzen Sie den EPG: Drücken Sie EPG, wählen Sie ein Programm und drücken Sie ROTE Taste, um es an den Timer zu übergeben.

Wie lautet das Standard-Passwort? Wie ändere ich es?

Das Standard-Passwort ist 0000. Um es zu ändern, gehen Sie zu Einstellungen > Kindersicherung > PIN ändern. Geben Sie das aktuelle Passwort ein, dann geben Sie Ihr neues Passwort ein und bestätigen Sie es. Dieses Passwort wird für die Kindersicherung und Menüsperren verwendet.

BEDIENUNGSANLEITUNG HD 935 Twin V2 MEGASAT

Sicherheitshinweise....03

1. Allgemeines

1.1 Leistungsmerkmale....04
1.2 Lieferumfang 04

2. Bezeichnungen und Tastenbelegung

2.1 Vorderseite 05
2.2 Rückseite 05
2.3 Fernbedienung....06

3. Anschließen des Receivers & Erstinstallation 07

4. Hauptmenü

4.1 Installation 08
4.2 Programme verwalten 14
4.3 Einstellungen 16
4.4 Zeiteinstellungen 20
4.5 Erweitert....21
4.6 Über Receiver....23

5. Festplatteneinschub 24

6. Aufnahme / Wiedergabe / Timeshift / Twin Tuner-Betrieb

6.1 Aufnahme 26
6.2 Wiedergabe....28
6.3 Timeshift....29
6.4 Twin Tuner-Betrieb 29

7. Streamen auf Smartphone und Tablet

7.1 App für Smartphone und Tablet.... 30
7.2 Programmliste, TV-Wiedergabe und EPG....31
7.3 Bedientasten (Seite 1)....32
7.4 Bedientasten (Seite 2)....33
7.5 Steuerung über das Touchpad 34
7.6 Timer hinzufügen 35

8. Zusätzliche Information

8.1 Fehlerbehebung 36
8.2 Technische Daten 37
8.3 Firmware aktualisieren 38
8.4 USB Port wechseln....40

Sicherheitshinweise

Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.

Netzanschluss:

Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100\~240 V, 50/60Hz.

Überlastung:

Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit:

Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung:

Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen. Setzen Sie das Gerät keiner direkten Sonneinstrahlung oder anderen Wärmequellen wie z. B. einer Heizung aus. Stellen Sie keine anderen elektrischen Geräte auf die Obereite des Gerätes.

Erstickungsgefahr:

Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsteilen spielen, es besteht Erstickungsgefahr.

Reinigung:

Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch.

Öffnen des Gerätes:

Öffnen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

1. Allgemeines

1.1 Leistungsmerkmale

• DVB-S/DVB-S2 Satelliten konform (MPEG-II / MPEG-IV / H.264)
• DiSEqC 1.0, 1.1, 1.2, USALS
• 4-stelliges Display
- Unterstützung SCPC & MCPC-Empfang von C / Ku-Band Satelliten LNB
• Universal, Single, Single S & C-Band-Breitband-LNB
- Sensitive-Tuner
• PAL / NTSC-Konvertierung
- Unicable kompatibel (EN 50494 / EN 50607)
• JESS zertifiziert (EN 50494 / EN 50607)
- Variables Seitenverhältnis (4:3, 16:9) mit Pan Vector oder Letter Box
• Ausgangs-Auflösung bis 1080p
• DVI mit Upscale-Funktion um die Bildqualität zu verbessern
- Aufnahmefunktion über die optional eingesteckte 2,5 Zoll Festplatte oder über einer der beiden USB-Anschlüsse
• Real-Timeshift-Funktion
• 8 Favoritenlisten
- Kindersicherung Funktion
• 5 Arten von Sortier-Funktion für Kanäle
• Bildschirmmenü mit voller Farbauflösung
• Videotext- und Untertitel-Unterstützung (OSD)
- 7 Tage EPG (Electronic Program Guide) für On-Screen Programminformationen
- Mehrsprachiges Menü
- Multi Channel Sortierung
- 3x USB 2.0 Anschluss (1x intern für HDD, 2x extern (wahlweise vorne oder hinten)

1.2 Lieferumfang

• Megasat HD 935 Twin V2.1
- Fernbedienung
- Batterien
• Bedienungsanleitung

2. Bezeichnungen und Tastenbelegung

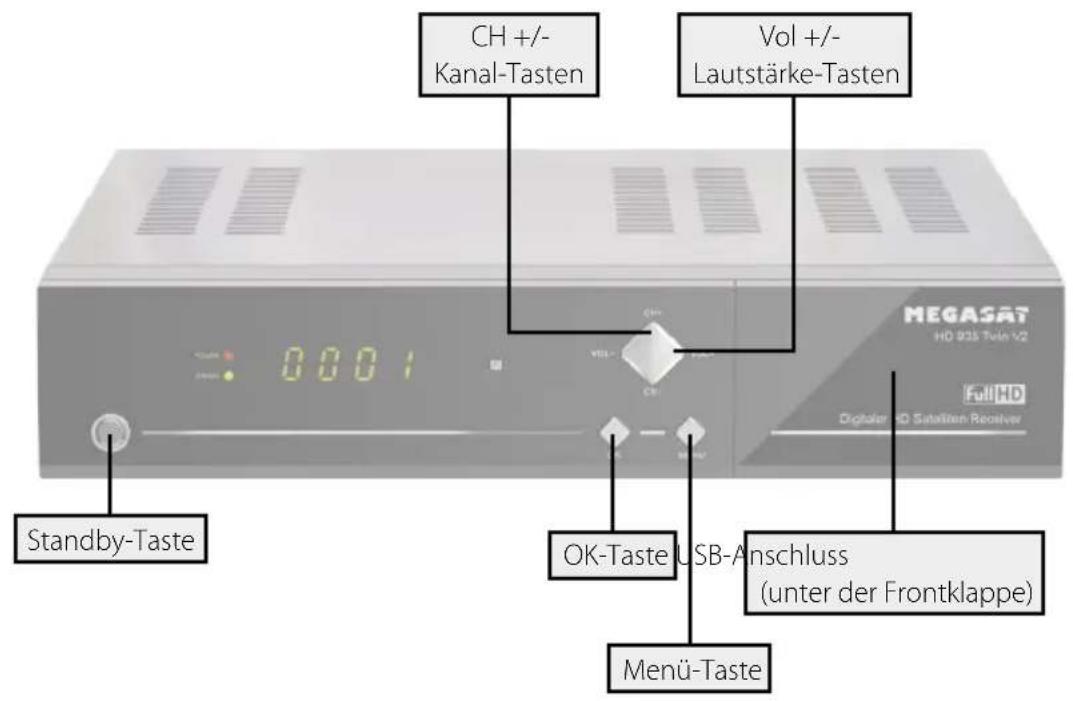

2.1 Vorderseite

2.2 Rückseite

2. Bezeichnungen und Tastenbelegung

2.3 Fernbedienung

Bereich 1

TV/R Wechsel zwischen TV und Radio Empfang

POWER Ein-/Ausschalten des Gerätes (Standby)

MUTE Stummschalten des Tones

DVi Wechsel der TV Auflösung

FORMAT Wechsel zwischen verschiedenen Bildschirmformaten

TIME Timer Einstellungen

F1 Funktionstaste (optional)

Nummernblock (0\~9) Programmwechsel / Zifferneingabe

RECALL Wechselt zwischen letztem und aktuellem Programm

SAT Zeigt die gespeicherte Satellitenliste

AUDIO Auswahl oder Wechsel der Audiospur

PAUSE Pausiert das aktuelle Fernsehbild ein (Standbild)

ZOOM Zoomfunktion des aktuellen Programms

INFO Zeigt Informationen des aktuellen Programms

Bereich 2

MENU Um in das Hauptmenü zu gelangen

EXIT Verlässt das aktuelle Menü Schritt für Schritt

CH +/- Wechselt TV/Radio Programme (hoch/runter)

VOL +/- Lautstärke regeln

OK Bestätigung der aktuellen Auswahl / Öffnen der Programmliste

SUB Anzeige des Untertitels (wenn verfügbar)

EPG Zeigt das EPG (Elektronische Programmzeitschrift)

FAV Zeigt die Favoritenliste (wenn Favoriten vorhanden)

TXT Zeigt den Videotext des jeweiligen Senders

Bereich 3

VOL +/- Lautstärke regeln

FIND Schnelle Suche einzelner Programme

OPT Optionstaste

PAGE ▲/▼ Seitenweise blättern

SLEEP Ausschalttimer aktivieren (15, 30, 45, 60, 90, 120 min.)

USB Anzeige des USB Menüs, wenn ein USB Gerät angeschlossen ist

◀◀ / ▶▶ Vorwärts / Rückwärts spulen

|◀◀ / ▶▶| Kapitel vor / Kapitel zurück

▶ Start / Öffnet die Aufnahmeliste

■ Stop

|| Pause / Timeshift

- Aufnahme starten

3. Anschließen des Receivers & Erstinstallation

1. Verbinden Sie das Koaxialkabel mit dem LNB-Eingang (Tuner 1). Sie können ein LNB direkt anschließen, oder mehrere LNBs über einen DiSEqC- bzw. Multischalter.
2. Verbinden Sie das HDMI-Kabel mit Ihrem Fernseher.
3. Achten Sie darauf, dass an Ihrem Fernseher der entsprechende Eingangskanal ausgewählt ist (z.B. HDMI 1).

Wenn Sie den Receiver an ein herkömmliches Universal-LNB oder an einem Multischalter angeschlossen haben, gehen Sie wie folgt vor:

1. Schalten Sie den Receiver am Netzschalter ein.
2. Nachdem der Receiver gestartet ist, wählen Sie Ihre Sprache (z. B. Deutsch).
3. Der Receiver ist nun betriebsbereit.

Der Receiver hat eine vorinstallierte Senderliste für Astra 19,2° Ost und Hotbird 13° Ost. Die Standard-DiSEqC-Belegung ist: DiSEqC 1 = Astra 1 / DiSEqC 2 = Hotbird

Wichtiger Hinweis: Standardmäßig ist der Receiver für den Twin-Betrieb voreingestellt. Das bedeutet, dass der Receiver jeweils an Tuner 1 und Tuner 2 mit einer Koaxialleitung angeschlossen wird. Sollten Sie den Receiver mit nur eine Koaxialleitung betreiben, müssen Sie den Tuner-Modus wie folgt umstellen:

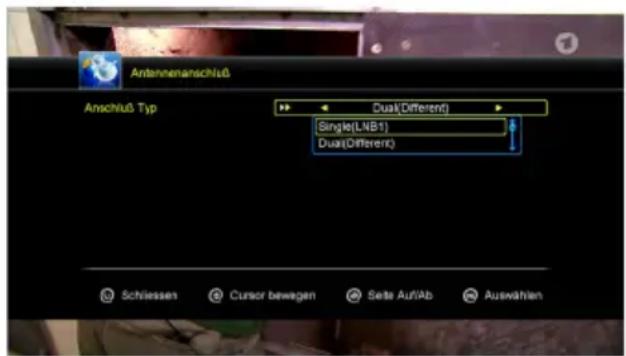

Wechseln Sie hierzu im Menü zu Installation ▶ Antennenanschluss. Es stehen Ihnen zwei Anschlusstypen zur Auswahl: Single (LNB1) oder Dual (Different). Wählen Sie bei Verwendung von nur einer Koaxialleitung Single (LNB1) und verlassen Sie mit Exit das Menü. Vergewissern Sie sich, dass die Koaxialleitung auch in Tuner 1 eingesteckt ist.

Nach dem Anschließen an alle anderen erforderlichen Komponenten, schalten Sie den Receiver am Netzschalter ein.

4. Hauptmenü

Drücken Sie die MENU Taste um in das Menü zu gelangen. Das Hauptmenü besteht aus:

• Installation
  • Programme verwalten
• Einstellungen
• Zeiteinstellungen
• Erweitert
• Über Receiver

Mit den ◀▶ Tasten wählen Sie einen Menüppunkt aus und bestätigen diesen mit OK. So gelangen Sie in das jeweilige Untermenü. Wenn Sie ein das Menü oder ein Untermenü wieder verlassen möchten, drücken Sie EXIT um Schritt für Schritt aus den Menüs zu gelangen. Hinweis: Das Standard Passwort für den Menüzugang ist: 0000

4.1 Installation

Das Untermenü Installation besteht aus:

1. Antenneneinstellungen
2. Antennenanschluß
3. Satelliten Sender löschen
4. USALS Einstellung
5. Werkseinstellung

1. Antenneneinstellungen

Hier können Sie eine Satellitensuche durchführen, Satelliten bearbeiten, Transponder suchen, Transponder bearbeiten, oder andere Einstellungen vornehmen.

Satellit

Drücken Sie die OK Taste um in die Liste mit den voreingestellten Satelliten zu gelangen. Mit den ▲▼ Tasten können Sie einen Satelliten auswählen, mit den ◀▶ Tasten können Sie am unteren Bildschirmrand ein Symbol zur Bearbeitung auswählen um den jeweiligen Satelliten zu bearbeiten.

4. Hauptmenü

Satellit hinzufügen:

Drücken Sie die OK Taste um einen Satelliten hinzuzufügen. Sie beim neuen Satelliten den Winkel, die Richtung (Ost, West) und das Band (KU, C) einstellen. Drücken Sie OK um die Einstellung zu bestätigen. Der neue Satellit wird an das Ende der Satellitenliste hinzugefügt.

Satellit bewegen:

Wählen Sie den Satelliten und drücken Sie die OK-Taste. Sie können nun die Position des Satelliten eingeben um in an eine gewünschte Position zu verschieben.

Satellit löschen:

Wählen Sie den Satelliten, den Sie aus der Satellitenliste löschen wollen. Sie werden aufgefordert dies zu bestätigen, ob Sie den Satelliten wirklich löschen wollen oder nicht. Wenn Sie OK Taste drücken, werden alle Kanäle und Transponder des ausgewählten Satelliten gelöscht, und der Satellit wird von der Liste entfernt.

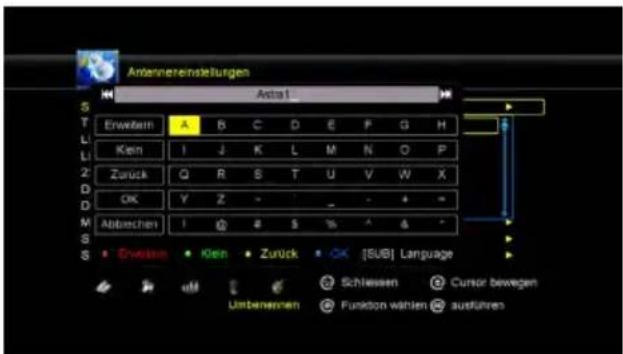

Satellit umbenennen:

Wählen Sie den Satelliten aus und drücken Sie anschließend die OK Taste. Sie können nun den Namen des Satelliten bearbeiten. Geben Sie die Zeichen, die Sie bearbeiten möchten, über den Browser ein.

Transponder

Drücken Sie die OK Taste um in die Liste mit den voreingestellten Transpondern zu gelangen. Mit den ▲▼ Tasten können Sie einen Transponder auswählen, mit den ◀▶ Tasten können Sie am unteren Bildschirmrand ein Symbol zur Bearbeitung auswählen um den jeweiligen Transponder zu bearbeiten. Die Bearbeitung erfolgt auf die gleiche Weise wie die Bearbeitung der Satelliten.

Hinweis: Hin und wieder kommt es vor, dass Sender ihre Frequenz wechseln oder ein neuer Transponder bereitgestellt wird, der sich nicht in der gespeicherten Liste befindet. Um die Sender weiterhin empfangen zu können, müssen diese manuell gesucht werden.

Einzelne Sender nach einem Transponder suchen:

Wählen Sie Antenneneinstellung -> Transponder und drücken Sie die OK Taste. Wählen Sie in der Liste die entsprechende Frequenz des Senders den Sie suchen möchten und bestätigen Sie mit OK. Die Frequenz der jeweiligen Sender finden Sie z. B. auf der Internetseite: www.satindex.de. Gehen Sie anschließend mit den ▲▼ Tasten auf den Punkt „Suchlauf starten“ und wählen Sie dort mit den ◀▶ Tasten den Punkt „TP Suche“. Bestätigen Sie mit OK. Falls ein Hinweisfenster erscheint, ob Sie vorhandene Programme löschen möchten, wählen Sie „Nein“ und bestätigen Sie mit OK. Die gefundenen Sender werden anschließend als letztes in der Programmliste gespeichert.

Neuen Transponder hinzufügen:

Wählen Sie Antenneneinstellung -> Transponder und drücken Sie OK. Wählen Sie mit den ◀▶ Tasten die Option „Hinzufügen“ (am linken, unteren Bildschirmrand) und bestätigen Sie mit OK. Geben Sie nun die Daten für den neuen Transponder ein. Die Daten finden Sie z. B. auf der Internetseite: www.satindex.de. Bestätigen Sie Ihre Eingaben mit OK und wechseln wieder mit den ◀▶ Tasten auf die Option „Auswählen“. Um nach Sender des neuen Transponders zu suchen, folgen Sie bitte den Anweisungen im vorherigen Abschnitt.

Tuner

Wählen Sie Tuner 1/2 wenn Sie den Receiver im Twin-Betrieb nutzen. Hier benötigen Sie eine Koaxialleitung jeweils an Tuner 1 und Tuner 2. Mit dieser Anschluss-Methode können Sie ein Programm aufnehmen, während Sie unabhängig voneinander ein anderes schauen. Wählen Sie Tuner 1 bzw. Tuner 2, wenn Sie den Receiver im Single-Betrieb mit nur einer Koaxialleitung nutzen. Hier können Sie bei einer Aufnahme nur andere Programme anschauen, die sich auf dem gleichen Transponder befinden.

4. Hauptmenü

Signal Detection

Der Menüpunkt „Signal Detection“ ist nur aktiv, wenn Sie den Tuner-Modus 1/2 gewählt haben. Anschließend können Sie für Tuner 1 bzw. Tuner 2 unterschiedliche Empfangsarten einstellen (z. B. Tuner 1 = Universal LNB, Tuner 2 = Unicable).

LNB Typ

Hier können Sie den LNB Typ entsprechend Ihrer Satellitenanlage einstellen. Die Standard Einstellung (Universal) ist in den meisten Fällen zutreffend.

Unicable System:

Unter dem Menüpunkt LNB Typ, können Sie die Einstellungen für Einkabelsysteme (Unicable, Unicable 2, SCD2, JESS) vornehmen. Der Receiver ist für unterschiedliche Unicable Systeme programmierbar. Je nach System können bis zu 32 Receiver angeschlossen werden.

Unicable A/B/C (EN 50494)

Diese Einstellung ist für Unicable Anlagen mit bis zu 8 Teilnehmern geeignet. Unter IF Programme können Sie bis zu 8 verschiedene Programme auswählen, dabei wird jedem IF Programm eine Frequenz zugeordnet. Wählen Sie den gewünschten IF Programme (1-8). Wählen Sie anschließend die Hauptfrequenz und bestätigen Sie diese mit OK. Geben Sie nun die Frequenz entsprechend Ihrer Unicable Anlage ein.

SCD2 A/B/C/D/E/F/G/H (EN 50607)

Diese Einstellung ist für Unicable 2 (JESS) Anlagen mit bis zu 32 Teilnehmern geeignet. Unter IF Programme können Sie bis zu 32 Programme auswählen, dabei wird jedem IF Programm eine Frequenz zugeordnet. Wählen Sie den gewünschten IF Programm (1-32). Wählen Sie anschließend die Hauptfrequenz und bestätigen Sie diese mit OK. Geben Sie nun die Frequenz entsprechend Ihrer Unicable Anlage ein.

Mit der Option SCD2 A/B/C/D/E/F/G/H können Sie bis zu 8 Satelliten ansteuern.

Hinweis: Grundsätzlich verwendet man die niedrigste Frequenz für den längsten Kabelweg zum Receiver. Beachten Sie dass jede Frequenz nur einmal in Ihrer Anlage vorhanden sein darf. Die Frequenzen sind von Ihrem Einkabelsystem abhängig und dürfen nicht beliebig zugeordnet werden. IF Programm und IF Frequenz müssen zwingend Ihrer Unicable Anlage entsprechen.

LNB Stromversorgung

Hier können Sie die LNB Stromversorgung entsprechend Ihrer Satellitenanlage einstellen. Die Standard Einstellung (13V/18V) ist in den meisten Fällen zutreffend.

22KHz

Die 22KHz Schaltung schaltet bei Universal LNBs zwischen dem LOW und HIGH Band um. Die Standard Einstellung (Autom.) ist in den meisten Fällen zutreffend.

4. Hauptmenü

DiSEqC 1.0 / DiSEqC 1.1

Wird die Antenne mit einem DiSEqC Schalter betrieben, wird hier der DiSEqC Eingang der ausgewählten Satelliten konfiguriert.

Motor

Mit den ◀▶ Tasten können sie die Steuerung Ihres Motors auswählen. Wenn Sie diese Option aktivieren und anschließend OK drücken, können Sie weitere Einstellungen vornehmen um die Position des Spiegels anzupassen:

Bewegen Auto (W/O)

Drücken Sie die ◀▶ Tasten und der Spiegel wird sich nach Osten/Westen drehen, bis Sie eine der Taste erneut drücken.

Bewegen West-Ost

Drücken Sie die ◀▶ Tasten und der Spiegel wird sich nach Osten/Westen drehen, bis er das beste Signal findet.

Feinabstimmung

Drücken Sie die ◀▶ Tasten und der Spiegel wird sich nach Osten/Westen drehen, Stück für Stück.

Position abspeichern

Speichern Sie die aktuelle Position, die Sie für den gewählten Satelliten gesucht haben.

Gehe zu Position

Drücken Sie die OK Taste um zur gewählten Position des Satelliten zu gelangen.

Gehe zu Referenz

Drücken Sie OK um in den 0° Ausgangspunkt zu gelangen.

Westanschlag

Aktivieren Westen Grenze.

Ostanschlag

Aktivieren Osten Grenze.

Anschlag löschen

Deaktiviert die West und Ost Grenze

Suchmodus

In diesem Menüpunkt können Sie verschiedene Suchoptionen wählen:

• Alle Programme
• TV Programme
• Freie Programme
• Radio Programme
• HD Programme
• FTA TV Programme
• SD Programme
• FTA Radio Programme

4. Hauptmenü

Suchlauf starten

Nachdem Sie alle relevanten Positionen im Antennenmenü eingestellt haben, können Sie nun nach Programmen suchen. Sie können verschiedene Suchfunktionen nutzen:

Transponder: Sucht nur auf dem ausgewählten Transponder.

Satellit: Sucht alle gespeicherten Transponder des gewählten Satelliten.

Multi-Sat: Sucht alle ausgewählten Satelliten.

Blind Scan: Sucht den Satelliten nach allen Transpondern ab, auch die, die nicht in der Liste gespeichert sind. Dieser Vorgang nimmt einige Zeit in Anspruch.

Multi-Transponer: Sucht auf allen Satelliten auf dem ausgewählten Transponder.

2. Antennenanschluß

Single (LNB1): Wählen Sie diesen Anschluß-Typ, wenn Sie nur ein Koaxialkabel am Receiver angeschlossen haben. Bei dieser Variante können Sie während einer Aufnahme nur andere Sender des gleichen Transponders anschauen.

Dual (Different): Wählen Sie diesen Anschluß-Typ, wenn Sie zwei Koaxialkabel am Receiver angeschlossen haben. Bei dieser Variante können Sie während einer Aufnahme auch einen beliebig anderen Sender anschauen. Diese Funktion ist standardmäßig voreingestellt.

3. Satelliten Sender löschen

Hier können Sie nicht gewünschte Senderlisten entsprechend der Auswahl löschen.

4. USALS Einstellung

In diesem Menü können Sie USALS Einstellungen vornehmen, wenn Sie Ihre Antenne mit einem Motor betreiben. Folgende Optionen stehen zur Verfügung:

• Längengrad Winkel
• Längengrad Richtung
- Breitengrad Winkel
- Breitengrad Richtung
• Drehgeschwindigkeit

5. Werkseinstellung

Wenn die Option gewählt und mit OK bestätigt wird, werden Sie aufgefordert dies zu bestätigen. Wählen Sie „Ja“, um alle Daten und Einstellungen zurückzusetzen. Wählen Sie „Nein“, um den Vorgang abzubrechen.

4.2 Programme verwalten

Hier können Sie Programme verschieben, löschen, sperren, umbenennen, tauschen und Favoritenlisten anlegen.

Das Untermenü Programme verwalten besteht aus:

1. TV Programme
2. Radio Programme
3. TV Favoriten
4. Radio Favoriten
5. Sender sortieren
6. Programmliste verwalten

1. TV Programme

Wählen Sie den Menüpunkt TV Programme aus und bestätigen Sie mit OK. Am unteren Bildschirmrand stehen Ihnen 5 verschiedene Symbole zur Verfügung. Wählen Sie die gewünschte Option mit den ◀▶ Tasten aus.

Bewegen

Drücken Sie auf OK, um ein Programm auszuwählen das Sie verschieben möchten. Um das Programm auf die von Ihnen gewünschte Stelle zu verschieben, drücken Sie einfach die ▲▼ Taste, bis Sie die gewünschte Position erreicht haben oder geben Sie die numerische Zahl des gewünschten Platzes ein und bestätigen Sie dies mit der OK Taste. Um mehrere Programme gleichzeitig zu verschieben, wählen Sie das Programm aus und drücken die blaue Taste auf der Fernbedienung. Diesen Vorgang wiederholen Sie so lange, bis alle gewünschten Sender makiert sind. Nun wählen Sie den gewünschten Programmplatz und bestätigen dies mit der OK Taste.

Löschen

Bewegen Sie den Cursor zum gewünschten Programm, welches gelöscht werden soll und drücken Sie die OK Taste. Das gewählte Programm wird mit einem Kreuz markiert. Wiederholen Sie den Vorgang, bis alle zu löschenden Programme markiert sind und drücken anschließend die Exit Taste. Bestätigen Sie das Löschen der Programme durch die Auswahl „Ja“. Wenn Sie „Nein“ wählen wird die Auswahl aufgehoben und keine Änderung vorgenommen.

4. Hauptmenü

Sperren

Hier können Sie einen Kanal sperren. Nach drücken der OK Taste werden Sie aufgefordert ein Passwort zu vergeben.

Umbenennen

Wählen Sie das gewünschte Programm aus, dass Sie umbenennen wollen. Drücken Sie OK um das Bearbeitungsfenster zu öffnen. Mit den Cursor- und Farbtasten wählen Sie die gewünschten Zeichen aus. Drücken Sie auf OK, um Ihre Wahl zu bestätigen.

Tauschen

Sie können ein Programm, das Sie aus der Senderliste auswählen, mit einem anderen Programm tauschen. Drücken Sie die OK Taste, danach werden Sie aufgefordert mit welchem Programm Sie das aktuelle vertauschen möchten. Geben Sie mit den Nummern-tasten den gewünschten Programmplatz ein und bestätigen Sie mit OK.

2. Radio Programme

Das Bearbeiten der Radio Programme erfolgt entsprechend der Anleitung TV Programme.

3. TV Favoriten

Hier können Sie Programme in 8 unterschiedliche Favoriten-Gruppen, wie Nachrichten, Filme, Musik, oder Sport sortieren. Wählen Sie am unteren Bildschirmrand die gewünschte Favoritengruppe mit den ◀▶ Tasten aus. Wählen Sie anschließend das gewünschte Programm mit den ▲▼ Tasten und drücken OK. Ein Symbol erscheint neben dem gewählten Programm. Wiederholen Sie den Vorgang bis alle gewünschten Sender der entsprechenden Favoritengruppe zugeordnet sind.

Hinweis: Um eine Favoritengruppe umzubenennen, drücken Sie die ROTE Taste auf der Fernbedienung.

4. Radio Favoriten

Das erstellen der Radio Favoritenliste erfolgt entsprechend der Anleitung Favoritenliste.

5. Sender sortieren

In diesem Menüpunkt können Sie verschiedene Sortierfunktionen wählen:

• Alphabetisch
• Favoriten
• Transponder
• Anbieter
• FTA/verschlüsselt
• Service ID
• Standard

4. Hauptmenü

6. Programmliste verwalten

Mit dieser Option können Sie Ihre selbst erstellte Senderliste auf den internen Speicher des Gerätes speichern und laden.

Senderliste speichern:

Wählen Sie diese Option mit OK. Bestätigen Sie mit „JA“, um die aktuelle Senderliste auf dem Receiver zu speichern. Wählen Sie „Nein“ um den Vorgang abzubrechen. Alternativ können Sie die Senderliste auch auf ein USB Medium speichern.

(siehe Seite 22 ▶ 4.5 Erweitert ▶ USB ▶ Hochladen)

Senderliste laden:

Falls Sie eine Werkseinstellung vornehmen, oder die Senderliste aus Versehen gelöscht haben, können Sie hier die vorher gespeicherte Senderliste wieder aus dem Speicher laden.

4.3 Einstellungen

Hier können Sie grundlegende Einstellungen des Receivers ändern. Das Untermenü Einstellungen besteht aus:

1. Systemeinstellung
2. OSD Einstellung
3. Kindersicherung
4. Kalender
5. Bildeinstellung

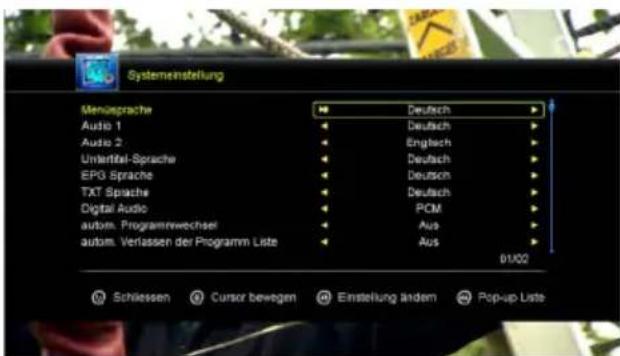

1. Systemeinstellung

Nutzen Sie die ▲▼ Tasten um im Menü zu navigieren. Mit den ◀▶ Tasten verändern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden:

Menüsprache Wählen Sie die gewünschte Menüsprache (z. B. Deutsch).

Audio 1 Wählen Sie die bevorzugte Audio-Sprache der TV-Sendungen.

Audio 2 Wählen Sie die zweite Audio-Sprache, falls die erste nicht zur Verfügung steht.

4. Hauptmenü

Untertitel Sprache Wählen Sie die bevorzugte Untertitel-Sprache der TV-Sendungen.

EPG Sprache Wählen Sie die bevorzugte EPG-Sprache (elektronische Programmzeitschrift).

TXT Sprache Wählen Sie die bevorzugte Teletext-Sprache.

Digital Audio Wählen Sie beim Anschluss einer Surroud-Anlage über den S/PDIF-Audio-Ausgang, welchen Audio-Modus Sie bevorzugen. PCM gibt nur Stereo-Signale an die Surround-Anlage weiter. RAW liefert den „echten“ Sourround-Sound an die Musikanlage.

Automatischer Programmwechsel Ist dieser Punkt mit „An“ aktiviert, wird beim Blättern in der Programmliste automatisch auf das jeweilige Programm geschaltet, ohne dass Sie mit OK bestätigen müssen.

Automatisches Verlassen der Programmliste Befinden Sie sich in der Programmliste (OK-Taste im laufenden TV-Betrieb) und haben diesen Punkt mit „An“ aktiviert, wird nach kurzer Zeit die Programmliste geschlossen, wenn keine Bedienung erfolgt.

Programmliste Recall Ist dieser Punkt mit „An“ aktiviert und Sie drücken die „Recall“-Taste auf der Fernbedienung, werden die letzten gesehenen Programme in einem Fenster aufgelistet. Ist dieser Punkt mit „Aus“ deaktiviert, wird beim Drücken der „Recall“-Taste nur zwischen dem aktuellen und dem letzten Sender hin und her geschaltet.

Geringer Stromverbrauch Ist dieser Punkt mit „An“ aktiviert, benötigt der Receiver im Standby weniger Strom. Allerdings benötigt er beim Einschalten eine längere Zeit bis er wieder betriebsbereit ist. Ist dieser Punkt mit „Aus“ deaktiviert, benötigt er im Standby mehr Strom, ist aber schneller betriebsbereit.

PLSN Super Scan Ist dieser Punkt mit „An“ aktiviert, wird der Multistream-Scan bei unterstützten Transpondern durchgeführt.

Displaybeleuchtung Regelt die Helligkeit vom Front-Displays des Receivers.

M3U Lademodus Lädt M3U-Listen automatisch von USB.

Timer 3Min. vorher Ist dieser Punkt mit „An“ aktiviert, wird bei einer Timer-Programmierung die Aufnahme 3 Minuten früher gestartet.

Starten auf Programmplatz 1 Wird der Receiver eingeschaltet, startet er automatisch auf Programmplatz 1. Unabhängig davon, bei welchem Platz er vorher ausgeschaltet wurde.

4. Hauptmenü

2. OSD Einstellung

Nutzen Sie die ▲▼ Tasten um im Menü zu navigieren. Mit den ◀▶ Tasten verändern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden:

• Menu Transparenz
  • Videotext Transparenz
  • Bildschirmauflösung
  • TV Typ
• TV Format
• OSD Anzeigezeit

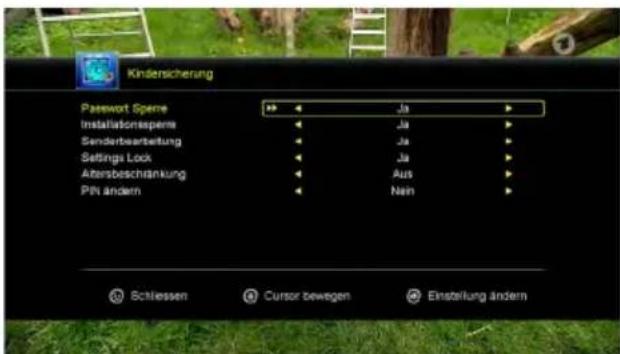

3. Kindersicherung

Hier können Sie bei verschiedenen Menüpunkten und Programmen ein Passwort vergeben, um Unbefugte daran zu hindern, die Einstellungen zu ändern, oder nicht gewünschte Programme zu sehen. Hinweis: Das Standard Passwort für den Menüzugang ist: 0000

Passwortsperre Aktiviert oder deaktiviert die komplette Kindersicherung.

Installationssperre Ist dieser Punkt aktiviert, können keine Installations-Einstellungen am Receiver vorgenommen werden.

Senderbearbeitung Ist dieser Punkt aktiviert, können keine Sender bearbeitet werden (z. B. verschieben, umbenennen, usw.)

Einstellungssperre Ist dieser Punkt aktiviert, können keine Einstellungen im Menü vorgenommen werden.

Altersbeschränkung Wählen Sie „Aus“ um die Altersbeschränkung zu deaktivieren. Wählen Sie zwischen 3 und 18 (Jahren), um die Altersbeschränkung zu aktivieren.

Beispiel: Sollte eine Sendung mit einer Altersbeschränkung von 12 Jahren ausgestrahlt werden und Sie haben diese vorab auf 8 Jahre eingestellt, wird eine Passwort-Abfrage erscheinen, um den Sender freizuschalten.

4. Hauptmenü

PIN ändern Wählen Sie „JA“ um einen neuen Code einzugeben. Wiederholen Sie anschließend die neue Code-Eingabe. Der neue PIN ist ab sofort gültig.

4. Kalender

Zeigt einen Kalender mit dem aktuellen Datum. Ändern Sie mit den ▲▼ Tasten die Jahreszahl. Mit den ◀▶ Tasten wechseln Sie die Monate. Mit 2, 4, 6, 8 können die Tage gewählt werden. GRÜNE Taste: Notiz hinzufügen, BLAUE Taste: Zeigt das Wetter an.

5. Bildeinstellung

Nutzen Sie die ▲▼ Tasten um im Menü zu navigieren. Mit den ◀▶ Tasten verändern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden:

• Helligkeit
• Kontrast
  • Sättigung
• Farbton
• Schärfe
• Standard (setzt die Einstellungen auf die Standardwerte zurück.)

4. Hauptmenü

4.4 Zeiteinstellungen

Das Untermenü Zeiteinstellungen besteht aus:

1. Zeiteinstellungen
2. Event-Timer
3. Ausschalttimer
4. Uhrzeit im Standby
5. Automatische Abschaltung

1. Zeiteinstellungen

Die Standardeinstellung für die Zeit ist auf automatisch, aber Sie können sie auch manuell eingegeben. Wählen Sie die Zeitzone Ihres Landes und Sie erhalten die aktuelle Zeit, die auf TDT (Time and Data Table) im Datenstrom des aktuellen Programms basiert.

2. Event-Timer

Hier können Sie den Timer einstellen, um zu einer bestimmen Zeit das von Ihnen gewählte Programm aufzurufen. Der Receiver schaltet zur gewählten Zeit automatisch auf diesen Kanal oder startet eine Aufnahme. Nutzen Sie die Farbtasten um beliebige Einstellungen vorzunehmen:

ROT: Timer hinzufügen // GRÜN: Timer bearbeiten // GELB: Timer löschen

Weitere Informationen zur Timer-Programmierung finden Sie auf Seite 27.

3. Ausschalttimer

Stellen Sie hier die gewünschte Zeit ein, nachdem sich der Receiver ausschalten soll. Sie können wählen zwischen AUS, 15, 30, 45, 60, 90, 120, 180, 240, oder 300 Minuten.

4. Uhrzeit im Standby

Hier können Sie wählen, ob die Uhrzeit während dem Standby Betrieb im Display angezeigt werden soll. Sie können wählen zwischen AN (aktiv) oder AUS (nicht aktiv).

4. Hauptmenü

5. Automatische Abschaltung

Hier stellen Sie die Zeit ein, nachdem sich der Receiver ausschalten soll, wenn keine Bedienung am Receiver erfolgt. Sie können wählen zwischen 15 min., 30 min., 1, 2, 3 oder 4 Std.

Hinweis: Die automatische Ausschaltung ist standardmäßig aktiviert und der Receiver schaltet sich nach 3 Stunden automatisch aus, wenn keine Bedienung erfolgt.

4.5 Erweitert

Das Untermenü Erweitert besteht aus:

1. Spiele
2. USB
3. USB sicher entfernen
4. Wi-Fi
5. IP Einstellungen
6. VPN
7. Netzwerk Apps

1. Spiele

Hier finden Sie einige Spiele Klassiker zu Ihrem Vergnügen.

2. USB

Das USB Menü ist nur aktiv, wenn ein geeignetes USB Gerät angeschlossen ist. Sie können die angezeigten Daten eingrenzen, indem Sie mit den ◀▶ Tasten am oberen Bildschirmrand eines der Symbole auswählen:

• Alle
• PVR (Aufnahmen)
• Filme
• Musik
• Bilder
• Software

Um eine Datei abzuspielen, wählen Sie diese mit den Pfeiltasten aus und drücken anschließend die OK Taste.

Hinweis: Der Receiver kann max. zwei USB-Geräte gleichzeitig verwalten. Wenn Sie aktuell eine Festplatte eingesteckt haben, können Sie je nach angesteckter internen Verbindung den vorderen oder den hinteren USB-Anschluss mit einen USB-Stick benutzen. (siehe Seite 40)

4. Hauptmenü

Weitere Optionen erhalten Sie über die Farbtasten der Fernbedienung. Am unteren Bildschirmrand stehen Ihnen vier Auswahlmöglichkeiten zur Verfügung. Folgen Sie anschließend den Informationen im jeweiligen Informationsfenster.

Werkzeug (ROT)

Drücken Sie die ROTE Taste um in die Werkzeugliste zu gelangen. Hier können Sie umbenennen, löschen, verschieben, kopieren, einen neuen Ordner erstellen, sortieren und Ihr USB Gerät formatieren.

Abspiel Modus (GRÜN)

Drücken Sie die GRÜNE Taste um Einstellungen wie Wiederholung und Diashow-Intervall Ihrer Fotos einzustellen.

Hochladen (GELB)

Drücken Sie die GELBE Taste um in den Upload-Modus zu gelangen. Anschließend können Sie Daten oder die aktuelle Senderliste auf Ihrem USB Medium hochladen.

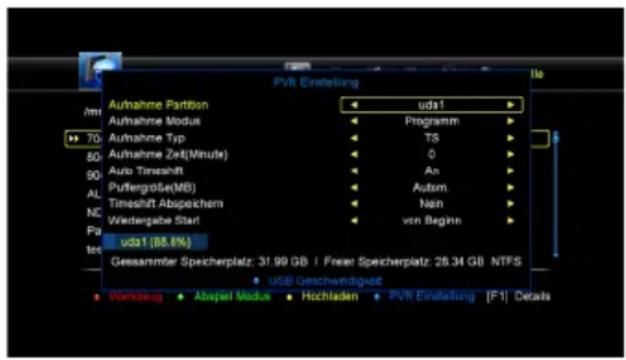

PVR Einstellungen (BLAU)

Drücken Sie die BLAUE Taste um in den PVR Einstellungen zu gelangen. Folgende Einstellungen stehen Ihnen zur Verfügung:

• Aufnahme Partition wählen Sie den Speicherort der Aufnahmen aus
• Aufnahme Modus wählen Sie zwischen Programm und Transponder
• Aufnahme Typ TS = Aufnahme des Videos und allen Tonspuren, sowie EPG, Videotext und Untertitel PS = Aufnahme des Videos und aktuelle Tonspur
• Aufnahme Zeit stellen Sie die max. Aufnahmezeit ein

• Auto Timeshift eine Aufnahme läuft permanent im Hintergrund. Durch drücken der Pause Taste auf der Fernbedienung, kann ein laufendes Programm gestoppt und zu einem späteren Zeitpunkt wieder fortgesetzt werden

• Puffergröße stellen Sie die max Größe der Timeshiftfunktion ein

• Timeshift abspeichern sollen Timeshiftaufnahmen gespeichert werden, oder nicht
• Wiedergabe Start ab wann soll eine Wiedergabe starten, von Beginn an oder von der letzten Position an der Sie gestoppt haben

Details (F1)

Zeigt Ihnen die Medienformate an, die Sie mit dem Receiver wiedergeben können.

3. USB sicher entfernen

Bevor Sie das externe Speichermedium (z.B. Festplatte oder USB Stick) entfernen, be-

4. Hauptmenü

stätigen Sie diese Option mit OK, um evtl. Schäden am Speichermedium zu vermeiden. Anschließend erscheint eine Meldung, dass das Medium erfolgreich entfernt wurde.

4. Wi-Fi

Haben Sie den Megasat Wi-Fi-USB-Stick (Art-Nr. 1200224), können Sie diesen in einen USB-Anschluss einstecken und eine Verbindung zum Internet herstellen. Sobald der Wi-Fi-USB-Stick erkannt wurde, können Sie aus der Liste das Netzwerk wählen mit dem Sie sich verbinden möchten. Geben Sie anschließend das Passwort des Wi-Fi-Netzwerks ein. Nach erfolgreicher Verbindung sind Sie nun mit dem Internet verbunden.

Hinweis: Wi-Fi ist nur aktiv, wenn ein geeigneter Wi-Fi-USB-Stick angeschlossen wurde.

5. IP Einstellungen

Stecken Sie ein Ethernetkabel in den LAN Anschluss auf der Rückseite des Receivers. Wenn Sie den Receiver zum ersten Mal mit dem Internet verbinden, drücken Sie bitte die ROTE Taste (IP autom.) und drücken anschließend die GRÜNE Taste (Test Link). Wenn folgendes angezeigt wird: „Die Verbindung zum Internet ist OK“ bedeutet es, dass die Verbindung erfolgreich ist. Wollen Sie die IP Adresse manuell vergeben, schalten Sie den Punkt DHCP aus und geben Ihre Netzwerkdaten entsprechend ein. Die werkseitige Einstellung des DHCP ist AUS, dass heißt der Receiver bezieht automatisch eine IP Adresse Ihres Heimnetzwerks.

Hinweis: IP Einstellungen ist nur aktiv, wenn ein LAN Kabel von Ihrem Internet-Router an den Receivers angeschlossen wurde oder, wenn eine Verbindung mit dem Mega-sat Wi-Fi-USB-Stick besteht.

6. VPN

In diesem Menü können Sie ein VPN Netzwerk aufbauen. VPN steht für „Virtual Private Network“ (deutsch „virtuelles privates Netzwerk.

7. Netzwerk Apps

In diesem Menü stehen Ihnen einige Internetanwendungen zur Verfügung.

Hinweis: Nur die jeweils angezeigten Apps können verwendet werden. Ein Download weiterer Apps über das Internet ist nicht möglich.

4.6 Über Receiver

Hier werden Informationen über den Soft- und Hardwarestand des Receivers angezeigt.

5. Festplatteneinschub

1. Trennen Sie das Gerät vom Strom.
2. Entfernen Sie die Kunststoffhalterung aus dem Festplattenschacht.
3. Achten Sie darauf, dass die Stärke der Festplatten unterschiedlich sein kann:

Kunststoffhalterung

Standard 2,5 Zoll Festplatte

ca. 9-10 mm

Kunststoffhalterung

Dünnere 2,5 Zoll Festplatte

ca. 6-8 mm

Auflage-Pad (Klebestreifen)

Hinweis: Bei dünneren Festplatten empfehlen wir die beiliegenden Klebestreifen links und rechts der Festplatte anzubringen, um den Höhenunterschied von herkömmlichen Festplatten anzugleichen.

5. Festplatteneinschub

1. Befestigen Sie die Kunststoffhalterung für die Festplatte mit den beiliegenden Schrauben.

2. Schieben Sie die Festplatte mit der Unterseite nach oben in den Festplattenschacht. Drücken Sie am Ende die Festplatte fest ein, bis sie einrastet.

Achten Sie darauf, dass Sie die Festplatte gerade in den Schacht schieben!

Die Kunststoffhalterung muss bündig mit dem Gehäuse des Receivers abschließen und darf nicht überstehen!

1. Schalten Sie nun den Receiver ein und warten Sie bis die Festplatte erkannt wurde. Drücken Sie nun die USB Taste auf der Fernbedienung um in das USB Menü zu gelangen. Mit der ROTEN Taste wechseln Sie zu den Werkzeugen. Wählen Sie nun die Option „Medium formatieren“ und geben Sie an, in welchem Format Sie die Festplatte formatieren wollen (FAT oder NTFS). Bei Festplatten bis zu einer Größe von 1TB empfehlen wir „FAT“. Bestätigen Sie mit OK um die Festplatte zu formatieren.

2. Zur Überprüfung der Festplatteneinstellung und Geschwindigkeit drücken Sie nun die BLAUE Taste. Durch erneutes drücken der BLAUEN Taste, können Sie die Geschwindigkeit Ihrer Platte überprüfen. Mit EXIT verlassen Sie das Menü.

Hinweis: Beachten Sie, dass fabrikneue Festplatten zuerst partitioniert und formatiert werden müssen, damit die Festplatte im Receiver erkannt wird.

Verwenden Sie nur 2,5 Zoll SATA Festplatten (HDD oder SSD) mit einer maximalen Stromaufnahme von 850 mA. Eine Liste empfohlener und geprüfter Festplatten finden Sie auf unserer Homepage www.megasat.tv.

6. Aufnahme / Wiedergabe / Timeshift / Twin Tuner

6.1 Aufnahme

Es gibt drei verschiedene Möglichkeiten wie Sie eine Aufnahme starten können: Direktaufnahme, manuelle Programmierung eines Timers, oder Programmierung eines Timers über das EPG. Insgesamt können bis zu 20 Timer programmiert werden. Im Twin-Betrieb ist eine gleichzeitige Aufnahme von 2 Timern möglich.

HINWEIS: Während einer Aufnahme ist KEINE Wiedergabe einer bereits vorhandenen Aufnahme via USB oder Festplatte möglich!

Hinweis: Der Receiver schaltet sich im Standby Modus ca. 5 Minuten vor dem Start ein und startet die Aufnahme zur programmierten Zeit. Im normalen Betrieb schaltet der Receiver auf das programmierte Programm und startet anschließend die Aufnahme.

Bei der Verwendung von zwei Koaxialleitungen, können Sie ein beliebiges Programm aufnehmen, während Sie ein anderes anschauen können. Bei der Verwendung von nur einer Koaxialleitung steht nur eine begrenzte Programmauswahl zur Verfügung. Beachten Sie hierzu die Einstellungen Ihrer Anschlussart. Nur bei richtiger Einstellung werden beide Tuner verwendet.

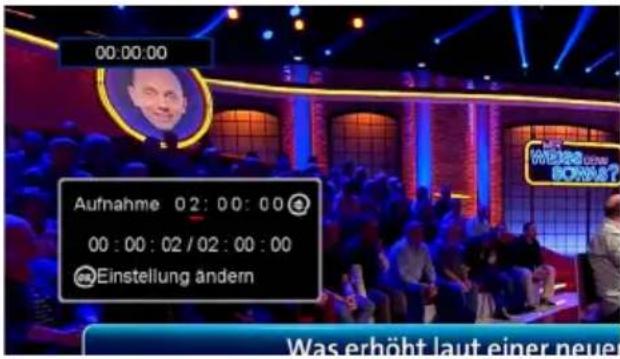

1. Direktaufnahme

Drücken Sie die Aufnahmetaste auf der Fernbedienung. Der Receiver startet eine Aufnahme mit dem aktuellen Programm. Die Aufnahme ist standardmäßig auf 2 Stunden voreingestellt. Durch erneutes drücken der Aufnahmetaste, können Sie die Aufnahmezeit anpassen.

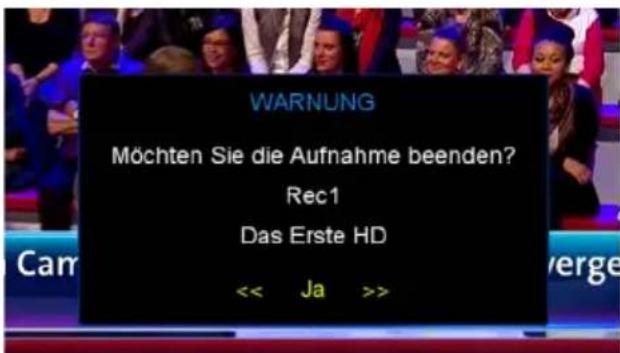

Um die aktuelle Aufnahme zu beenden, drücken Sie die Stopp-Taste auf der Fernbedienung. Sie werden anschließend gefragt, ob Sie wirklich beenden möchten. Drücken Sie OK (Ja) um zu stoppen, oder wechseln Sie mit den ◀▶ Tasten auf nein um den Vorgang abzubrechen.

6. Aufnahme / Wiedergabe / Timeshift / Twin Tuner

2. Timer manuell programmieren

Drücken Sie die TIME-Taste auf der Fernbedienung um in den Event-Timer zu gelangen. Drücken Sie nun die ROTE Taste um einen Timer hinzufügen. Die Timer Optionen erscheinen. Geben Sie nun Schritt für Schritt Ihre Timer Optionen ein und bestätigen Sie anschließend mit OK um den Timer zu speichern. Mit Exit können Sie den Vorgang abbrechen.

Programm: Mit OK erscheint die Senderliste zur Auswahl des gewünschten Programmes oder wählen Sie mit den mit den den ◀▶ Tasten das gewünschte Programm aus.

Datum: Geben Sie über die Zifferntasten auf der Fernbedienung das gewünschte Datum ein.

Start: Geben Sie über die Zifferntasten auf der Fernbedienung die gewünschte Startzeit ein.

Stopp: Geben Sie über die Zifferntasten auf der Fernbedienung die Endzeit der Aufnahme ein.

Wiederholen: Wählen Sie, wie oft die Aufnahme wiederholt werden soll. Sie können wählen zwischen: 1 mal, täglich, wöchentlich, Mo-Fr, Sa-So.

Standby nach Ende: Wählen Sie, ob der Receiver nach der Aufnahme wieder in den Standbymodus schalten soll.

Aufnahme: Wählen Sie, ob beim programmierten Timer auf das Programm umgeschaltet werden soll, um Beispielsweise eine Sendung nicht zu verpassen oder ob ein externes Aufnahmegerät (DVD/Video Rekorder) angeschlossen ist, oder ob das Gerät eine Aufnahme auf einer angeschlossenen Festplatte starten soll.

(JA für Aufnahme und NEIN zum Umschalten)

Bestätigen: Mit OK bestätigen Sie die gesetzten Einstellungen.

6. Aufnahme / Wiedergabe / Timeshift / Twin Tuner

3. Timer über EPG programmieren

Wählen Sie das gewünschte Programm und drücken Sie anschließend die EPG Taste auf der Fernbedienung, um die elektronische Programmzeitschrift zu öffnen. Der aktuelle Sender ist gelb umrandet. Mit den ◀▶ Tasten wählen Sie den gewünschten Tag. Durch Drücken der OK Taste, wechseln Sie zur rechten Seite um die gewünschte Sendung auszuwählen. Mit den ▲▼ Tasten können Sie die Sendung auswählen. Durch Drücken der ROTEN Taste übernehmen Sie die Sendung in die Timerliste. Bei Bedarf können Sie die Timer-Einstellung anpassen (siehe manuelle Programmierung eines Timers). Die programmierte Sendung ist anschließend grün hinterlegt.

6.2 Wiedergabe

Die Aufnahmen befinden sich auf Ihrem USB Medium im Ordner ALIDVRS2. Um eine Aufnahme zu starten wechseln Sie mit der USB Taste in das USB Menü. Wechseln Sie anschließend mit der OK Taste in den Ordner ALIDVRS2 (alternativ können Sie auch im normalen TV-Betrieb die Wiedergabe-Taste (▶) drücken. Wählen Sie nun eine Aufnahme mit den Pfeiltasten aus und drücken Sie OK um die Wiedergabe zu starten.

6.3 Timeshift

Mit der Timeshift-Funktion können Sie eine TV-Sendung pausieren und zu einem späteren Zeitpunkt wieder fortsetzen. Drücken Sie während der TV-Sendung die Pause-Taste 📄 auf der Fernbedienung. Anschließend wird die TV-Sendung pau-

6. Aufnahme / Wiedergabe / Timeshift / Twin Tuner

siert und im Hintergrund weiter aufgenommen. Möchten Sie von dieser Stelle aus wieder weiterschauen, drücken Sie die PLAY-Taste auf der Fernbedienung. Nun haben Sie auch die Möglichkeit die TV-Sendung vor- oder zurückzuspulen (nur innerhalb der Zeit, die auch im Hintergrund aufgenommen wurde). Um Timeshift komplett zu beenden drücken Sie die Stopp-Taste auf der Fernbedienung.

Sie können die Timeshift-Optionen auch anpassen. Drücken Sie hierzu die USB-Taste auf der Fernbedienung. Anschließend wechseln Sie mit der BLAU-EN Taste zu den PVR Einstellungen. Wählen Sie z. B. „Auto Timeshift“ auf AN, um permanent Timeshift zu aktivieren. Wählen Sie unter „Timeshift abspeichern“, ob die Aufnahmen gespeichert werden sollen oder nicht.

6.4 Twin Tuner-Betrieb

Wechseln Sie im Menü zu Installation (Passwort: 0000) ▶ Antennenanschluss. Es stehen Ihnen zwei Anschlusstypen zur Auswahl: Dual (Different) oder Single. Beim Betrieb mit zwei Koaxialleitungen ist die Betriebsart „Dual Different“ zu wählen. Mit Exit verlassen Sie das Menü und wählen anschließend die Antenneneinstellungen. Wählen Sie den Punkt Tuner und stellen sie die Auswahl auf „Tuner 1/2“ um beide Tuner für den Twinbetrieb zu aktivieren. Die Einstellung „LNB Typ“ stellen Sie entsprechend Ihrer Anlage ein. Die Standardeinstellung ist „Universal“.

Hinweis: Es ist möglich Tuner 1 und Tuner 2 mit unterschiedlichen Betriebsarten zu belegen. Beispiel: Tuner 1 (Universal) und Tuner 2 (Unicable). Siehe Seite 10 (Tuner) und Seite 11 (Signal Detection).

Hinweis: Beachten Sie bitte, wenn Sie den Receiver mit einem Unicable-System betreiben und möchten den Twin-Modus nutzen, müssen auch beide Tuner angeschlossen werden. Nutzen Sie hierzu einen 2-fach-Splitter bzw. Powerpass-Splitter.

7. Streamen auf Smartphone oder Tablet

7.1 App für Smartphone und Tablet

Um das Fernsehprogramm auf ein Smartphone oder Tablet zu übertragen, benötigen Sie dafür lediglich die App G-MScreen. Diese können Sie sich kostenlos aus dem AppStore oder GooglePlay Store laden.

Weitere Informationen zur App finden Sie auch auf unserer Homepage www.megasat.tv

Hinweis: Der Receiver und das Mobilgerät müssen sich im gleichen Netzwerk befinden. Eine direkte Übertragung vom Receiver zum Smartphone oder Tablet ist nicht möglich.

Nachdem Sie die App gestartet haben, erscheint der Receiver in der „STB-Liste“. Tippen Sie auf den Namen um zur Steuerung zu gelangen.

7. Streamen auf Smartphone oder Tablet

7.2 Programmliste, TV-Wiedergabe und EPG

Um einen Sender auszuwählen, trippen Sie doppelt auf den gewünschten Programmnamen.

Wenn Sie auf das PLAY Symbol tippen, öffnet sich das TV-Bild auf Ihrem Mobilgerät im Vollbildmodus.

Wenn Sie auf das EPG Symbol tippen, öffnet sich die aktuelle Programmvorschau des jeweiligen Senders.

7. Streamen auf Smartphone oder Tablet

7.3 Bedientasten (Seite 1)

Diese Seite bietet Ihnen folgende Bedientasten:

• Aus-Taste
• Stumm-Taste
• Menü-Taste
• Exit-Taste
• Farbtasten

Nr.	Funktion Beschreibung
1		SendetEin/Auszum Receiver (schaltet in oder aus dem Standby-Betrieb).
2		SendetLautstärke stumm schaltenzum Receiver.
3		Sendet den BefehlMenüan den Receiver.
4		Sendet den BefehlExitan den Receiver.
5	[5372]	In verschiedenen Menüebenen können dieseHotkeyssverwendet werden.
6		Navigationstasten(bietet die gleiche Funktion wie bei der herkömmlichen Fernbedienung -> Kanal rauf/runter, Lautstärke laut/leise, OK für Bestätigung).

7. Streamen auf Smartphone oder Tablet

7.4 Bedientasten (Seite 2)

Diese Seite bietet Ihnen folgende Bedientasten:

• Zifferntasten
- TV/Radio Taste
- Recall Taste
- USB Taste
- TTX Taste
- SUB Taste
- EPG Taste
- Seitenweise blättern
• Tasten für Aufnahme / Wiedergabe

Nr.	Funktion Beschreibung
1		Klicken Sie auf diese Tasten, um die Ziffern-Tasten an den Receiver zu senden.
2		Sendet den Befehl TV/Radio bzw. Recall an den Receiver.
3		Sendet den Befehl USB bzw. TXT an den Receiver.
4		Sendet den Befehl SUB bzw. EPG an den Receiver.
5		Sendet den Befehl seitenweise blättern an den Receiver.
6		Sendet den Befehl Aufnahme, Wiedergabe, Pause, Stop, Zurück, Nächster, Schneller Rücklauf, Schneller Vorlauf an den Receiver.

7. Streamen auf Smartphone oder Tablet

7.5 Steuerung über das Touchpad

Auf dem Touchpad kann der Receiver mit Gestenbewegungen gesteuert werden.

Auf dem Touchpad gibt es verschiedene Gesten:

• einfacher Klick
  • von oben nach unten
  • von unten nach oben
  • von rechts nach links
  • von links nach rechts

Nr.	Funktion Beschreibung
1	Einfacher Klick Sendet OK zum Receiver.
2	von oben nach unten Sendet nach unten zum Receiver (z.B. Kanal runter).
3	von unten nach oben Sendet nach oben zum Receiver (z.B. Kanal hoch).
6	von rechts nach links	Sendet nach links zum Receiver (z.B. Lautstärke leiser).
7	von links nach rechts	Sendet nach rechts zum Receiver (z.B. Lautstärke lauter).

7. Streamen auf Smartphone oder Tablet

7.6 Timer hinzufügen

Tippen Sie auf das + Symbol um einen Timer hinzuzufügen.

Edit	Timer	+

Auf der folgenden Seite können Sie die Timer-Einstellungen anpassen.

Cancel	Add Timer	Save
Channel	Das Erste HD >
Start	04-30 16:21
Stop	17:21
Repeat	Once >
Standby
Record

Nr.	Funktion Beschreibung
1	Channel	Wählen Sie das Programm, dass Sie aufnehmen möchten bzw. das Programm auf das zum gewählten Zeitpunkt umgeschaltet werden soll.
2	Start Wählen Sie das Start	-Datum sowie die Start-Uhrzeit.
3	Stop Wählen Sie die Stopp	-Uhrzeit.
4	Repeat	Wählen Sie, ob die Aktion einmalig, täglich, wöchentlich, an Wochentagen oder am Wochenende erfolgen soll.
5	Standby	Wenn Standby aktiviert ist, wird der Receiver zur angegebenen Zeit automatisch in den Standby-Modus schalten.
6	Record	Wenn Record aktiviert ist, wird der Receiver zur angegebenen Zeit das ausgewählte Programm aufnehmen.

Hinweis: Wenn ein neuer Timer einen Konflikt mit einem Bestehenden hat, wird ein weiteres Hinzufügen nicht funktionieren (z.B. wenn sich die Zeit sich überschneidet).

8.1 Fehlerbehebung

Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehlerquelle zu ermitteln.

Problem Mögliche Ursachen Was müssen Sie tun?
LED Leuchte auf der Vorderseite nicht.	Netzkabel ist nicht angeschlossen oder der Netzschalter ist aus.	Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und er Netzschalter auf EIN steht.
Kein Bild oder Ton Der Spiegel ist	nicht richtig auf den Satelliten ausgerichtet und erhält daher ein schwaches oder kein Signal. Das LNB oder das Koa-xialkabel ist defekt. Sie sind nicht auf dem richtigen Fernsehkanal. (AV oder HDMI)	Überprüfen Sie die Einstellung des Spiegels um ein besseres Si-gnal zu bekommen. Gehen Sie in das jeweilige Untermenü um die Signalstärke zu überprüfen. Über-prüfen Sie die Verbindung von LNB zu Receiver oder ersetzen Sie ggf. die Komponenten.
Schlechtes, ruckelntes Bild. Der Spiegel zeigt nicht genau auf den Satelliten, das Signal ist zu stark, der Spiegel ist zu klein oder das Rauschmaß des LNBs ist zu hoch.		Stellen Sie die den Spiegel richtig ein. Setzen Sie ggf. einen Dämp-fungsregler ein. Verwenden Sie einen größeren Spiegel. Wechseln Sie das LNB.
Kein Auto-Start Bildschirm beim Starten des Receivers.	Der Receiver ist über HDMI an-geschlossen, aber der TV befin-det sich nicht im richtigen HDMI Modus.	Wechseln Sie den TV in den rich-tigen HDMI Modus (z.B. HDMI 1).
Die Fernbedienung funktioniert nicht.	Die Batterien sind leer oder die Fernbedienung zeigt nicht genau auf den Receiver.	Wechseln Sie die Batterien. Vergewissern Sie sich, dass sich nichts zwischen Receiver und Fernbedienung befindet. Hindernisse können den Empfang mindern.
Sie haben Ihr Passwort vergessen?	Kontaktieren Sie den Hersteller	oder Ihren Händler. Hier wird Ihnen weiter geholfen.
Schlechte Bildqualität oder wenig Sender bei der Suche.	Geringe LNB Stromversorgung oder Verlust im Koaxialkabel.	Erneuern Sie ggf. das Koaxialkabel gegen ein höherwertigeres mit mehr Abschirmung (dB).
Ich kann während einer Aufnahme keinen anderen Sender schauen.	Sie haben nur eine Koaxialleitung angeschlossen. Der Receiver be-findet sich nicht im Twin-Modus.	Um eine Sendung aufzunehmen und eine andere zu schauen, be-nötigen Sie eine Koaxialleitung jeweils an Tuner 1 und Tuner 2. Vergewissern Sie sich, dass sich der Receiver im Twin-Modus be-findet (siehe Seite 10, Tuner)

8.2 Technische Daten

Tuner & Demodulator
Frequenzbereich 950 MHz bis 2150 MHz
Eingangsstecker F-Type, IEC 169-24, weiblich
Eingangspegel -100 dBm bis -5 dBm
HF-Impedanz 75 Ω, unsymmetrisch
ZF-Bandbreite 55 MHz / 8 Hz (per $ Msps)
LNB Spannungsversorgung und Polarisation	Vertical: +13 V, 14 V +/-5 % / Horizontal: +18 V, 19 V +/-5 %: max. 500 mA Überlastschutz
LNB Ton Schalter 22 KHz +/- 2 KHz	0.6 V +/- 0.2 V
DiSEqC-Steuerung Version 1.0/1.2	kompatibel, Tone Burst A/B
Unicable 1 und 2 / JESS zertifiziert EN 50494 / EN 50607
Demodulation QPSK / 8PSK
Symbolrate 2-45 MS/s
FEC Decode	1/2, 2/3, 3/4, 5/6, 7/8, AUTO
MPEG
Transport-Stream & Profile-Ebene MPEG1, MPEG-2 MP@ML, H.264, H.265, VC1, DV, DivX and MPEG4
Eingangsrate max.15 Mbit/s
Bildverhältnis	4:3, 16:9
Video Auflösung	720 x 576, 720 x 480, 1280 x 720, 1920 x 1080
Audio Dekodierung	MPEG / Musiccam Layer I & II / MPEG4 / AAC und MPEG4 AAC-HE (AAC+), AC-3, MP3
Audio Modus	Single channel / Dual channel / Joint stereo / Stereo
Sampling	32, 44.1 und 48 KHz
Hauptsystem
CPU	ALI-M3526
Flash-Speicher 16 MB
SDram-Speicher 2 GB DDR3
USB Wiedergabeformate
Audio	MP3, AAC, WMA, WAV
Video	3GP, AVI, DAT, DIV, DIVX, M2T1, M2TS, MKV, MOV, MP4, MPA, MPE, MPEG, MPG, TP, TRP, TS, VOB
Bilder	BMP, PNG, JPG, JPEG, JPE
A/V und Data Ein-/Ausgangs-Anschluss
LNB IF Eingang	2x F-Type, IEC 169-24 weiblich
Audio/Video	1x S/PDIF Ausgang koaxial, 1x Video/Audio (R/L) Ausgang koaxial
Netzteil
Eingang	100 - 240 V AC, 50/60 Hz
Verbrauch im Betrieb / Standby	max. 10 Watt / < 0,5 W
Schutzart	Separate interne Sicherung. Eingang hat einen Blitzschutz.
Physische Spezifikationen
Abmessungen / Gewicht (netto)	280 x 55 x 210 mm / 986 g
Betriebs- / Lagertemperatur	5°C - to +40°C / -20°C to +70°C

Hinweis: Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit und ohne vorherige Ankündigung geändert werden.

8.3 Firmware aktualisieren

Von Zeit zu Zeit wird die Firmware des Receivers geändert und verbessert. Um den Receiver mit einer neuen Firmware-Version zu aktualisieren, gehen Sie wie folgt vor:

Firmware-Update über USB:

Auf unserer Homepage www.megasat.tv steht Ihnen immer die aktuellste Firmware zum Download bereit. Laden Sie das ZIP-Archiv herunter, entpacken Sie das Archiv und kopieren Sie die *.bin Datei auf einen vorher formatierten USB Stick.

Hinweis: Achten Sie beim Download der Firmware immer auf die richtige Bezeichnung der Datei, die zu Ihrem Gerät passt (z. B. megasat_hd_935_twin_v2_firmware.zip)

1. Stecken Sie den USB Stick in den Receiver und drücken Sie die USB Taste auf der Fernbedienung, um in das USB Menü zu gelangen.
2. Wählen Sie die Datei aus und bestätigen Sie mit OK.
3. Sie werden gefragt, ob Sie wirklich aktualisieren wollen? Bestätigen Sie mit „Ja“.
4. Die Firmware wird nun aktualisiert.
5. Nach erfolgreicher Aktualisierung wird der Receiver neu gestartet.

Um alle Einstellungen der neuen Firmware zu übernehmen, müssen Sie einen Werksreset durchführen (siehe „5. Werkseinstellung“ auf Seite 13).

Achtung: Nach einem Werksreset gehen alle Einstellungen sowie die aktuelle Senderliste verloren. Die Senderliste können Sie VOR der Werkseinstellung sichern und anschließend wieder herstellen (siehe „6. Programmliste verwalten“ auf Seite 16).

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgende Geräte in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befinden:

Megasat HD 935 Twin V2 (Art-Nr. 0201130)

Megasat HD 935 Twin V2 (500 GB HDD) (Art-Nr. 0201132)

Megasat HD 935 Twin V2 (1000 GB HDD) (Art-Nr. 0201133)

Megasat HD 935 Twin V2 (2000 GB HDD) (Art-Nr. 0201134)

Megasat HD 935 Twin V2 (250 GB SSD) (Art-Nr. 0201135)

Megasat HD 935 Twin V2 (500 GB SSD) (Art-Nr. 0201136)

Megasat HD 935 Twin V2 (1000 GB SSD) (Art-Nr. 0201137)

Die Konformitätserklärung zu diesen Produkten liegt der Firma vor: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer

Die Konformitätserklärung können Sie auf unserer Homepage downloaden: www.megasat.tv/support/downloads

PRODUKTREGISTRIERUNG

Mit der Registrierung Ihres Megasat-Produkts haben Sie Zugriff auf unsere automatischen E-Mail-Benachrichtigungen. Falls ihr Produkt eine neue Firmware benötigt, werden Sie per E-Mail benachrichtigt.

Für die Registrierung besuchen Sie bitte unsere Homepage www.megasat.tv

Das Formular finden Sie unter Support → Produktregistrierung

8. USB Port Belegung

8.4 USB wechseln

Der Megasat HD 935V2.1 bietet Ihnen zwei USB Anschlüsse und einen Festplatteneinschub. Ab Werk ist der USB Anschluss auf der Rückseite und die Festplatte aktiviert. Der vordere USB Anschluss ist ohne Funktion!

Möchten Sie den vorderen USB Anschluss aktivieren, müssen Sie die Anschlusskabel im Inneren des Receivers umstecken. Trennen Sie den Receiver zwingend vom Strom und öffnen Sie dann erst das Gehäuse indem Sie die drei Schrauben auf der Rückseite lösen.

Drücken Sie auf den Clip am Stecker um die Verriegelung zu lösen und ziehen Sie den Stecker ab. Anschließend können Sie den benötigten Anschluß wieder einstecken.

Schließen Sie den Deckel und verschrauben Sie das Gerät wieder.

Hinweis:

Falls das Siegel beschädigt wird, hat dies keinen Einfluss auf Ihre Gewährleistung.

Notizen

WEEE Reg.-Nr. DE70592344

MEGASAT

HD 935 Twin V2.1

user manual

Delete satellite:

Rename satellite:

Transponder

1. System settings

3. Parental control

RED: add timer // GREEN: edit timer // YELLOW: delete timer

6. Recording / Playback / Timeshift / Twin Tuner

6.2 Playback

6.3 Timeshift

7.1 App für Smartphone und Tablet

WEEE Reg.-Nr. DE70592344
