Produkttyp	Flächenheizung (Konvektionsheizgerät)
Modell	PH-121263.1
Marke	Emerio
Betriebsspannung	220–240 V ~ 50/60 Hz
Leistungsaufnahme	425 W
Heizstufen	Einstufig (über Thermostat regelbar)
Maximale Raumtemperatur	37 °C
Betriebsarten	Normalbetrieb, Wochen-Timer (Tagesprogramm)
Timer-Funktion	Ein- und Ausschaltzeiten für jeden Wochentag programmierbar
Fenster-offen-Erkennung	Ja – automatische Standby-Schaltung bei Temperaturabfall >3 °C
Display	LCD mit Zeitanzeige, Raumtemperatur, Programmsymbolen
Installation	Freistehend (mit Standfüßen) oder Wandmontage (Montageset inklusive)
Abstand zu brennbaren Materialien	Mindestens 100 cm
Sicherheitsfeatures	Überhitzungsschutz (automatische Abschaltung), Kindersicherung (Abdeckung), Berührungsschutz
Reinigung	Außenseite mit feuchtem Tuch abwischen, keine aggressiven Reiniger, Wasser fernhalten
Wartung	Keine besondere Wartung; bei Defekt qualifizierten Kundendienst kontaktieren
Garantie	2 Jahre (gesetzliche Gewährleistung plus Herstellergarantie)
Zubehör im Lieferumfang	Standfüße, Wandmontageset (Bohrer, Dübel, Schrauben, Abstandshülsen, Kappen)
Geeignet für	Gut isolierte Räume, gelegentliche Nutzung
Reparierbarkeit	Reparatur nur durch autorisierten Kundendienst; keine vom Benutzer austauschbaren Teile

Häufig gestellte Fragen - PH-121263.1 Emerio

Kann der Heizstrahler im Badezimmer verwendet werden?

Nein, das Gerät ist nicht für Badezimmer, Waschküchen oder ähnliche Nassbereiche geeignet. Es darf nicht in der Nähe von Badewannen, Duschen oder Schwimmbecken betrieben werden.

Wie stelle ich die Uhrzeit am Gerät ein?

Halten Sie die Taste SET 3 Sekunden gedrückt, bis die Stunde blinkt. Stellen Sie mit den Tasten △ und ▽ die Stunde (00-23) ein, drücken Sie erneut SET für die Minuten, und noch einmal für den Wochentag. Mit der letzten SET-Eingabe speichern Sie die Einstellungen.

Was bedeutet die Fenster-offen-Erkennung?

Erkennt einen plötzlichen Temperaturabfall von mehr als 3 °C (z.B. durch geöffnete Fenster) und schaltet das Gerät automatisch in den Standby-Modus, um Energie zu sparen. Zum Reaktivieren schließen Sie die Fenster und drücken die Ein-/Aus-Taste.

Wie programmiere ich den Wochen-Timer?

Drücken Sie die Taste M, bis das Symbol für den Wochenbetrieb (☐) erscheint. Wählen Sie mit △/▽ den gewünschten Tag, drücken Sie SET, stellen Sie die gewünschte Temperatur ein, dann die Einschaltzeit (blinkt mit 'on') und die Ausschaltzeit (blinkt mit 'off'). Mit SET speichern. Die Einstellung wiederholt sich wöchentlich.

Warum schaltet sich das Gerät während des Betriebs automatisch aus?

Das Gerät verfügt über einen Überhitzungsschutz. Bei zu hoher Temperatur schaltet es sich automatisch aus. Lassen Sie es abkühlen und überprüfen Sie, ob die Lüftungsschlitze blockiert sind oder das Gerät abgedeckt war.

Wie reinige ich das Heizgerät richtig?

Ziehen Sie den Netzstecker und lassen Sie das Gerät vollständig abkühlen. Wischen Sie die Außenseite mit einem leicht feuchten Tuch ab und trocknen Sie es danach. Verwenden Sie keine Scheuermittel oder Reinigungschemikalien, und vermeiden Sie das Eindringen von Wasser in das Gerät.

Kann ich das Gerät an der Wand montieren?

Ja, das Gerät wird mit einem Wandmontageset geliefert. Bohren Sie vier Löcher im Abstand von 20–100 cm über dem Boden, setzen Sie die Dübel ein, schrauben Sie die mitgelieferten Schrauben durch die Geräteöffnungen und decken Sie die Schraubenköpfe mit den Kappen ab. Achten Sie auf einen Mindestabstand von 20 cm zum Boden.

Welche maximale Temperatur kann ich einstellen?

Die maximale Solltemperatur beträgt 37 °C. Stellen Sie die Temperatur über die Taste SET und die Pfeiltasten ein. Beachten Sie, dass die Solltemperatur höher als die aktuelle Raumtemperatur sein muss, damit das Gerät heizt.

Das Display zeigt komische Zeichen – was tun?

Falls das Display fehlerhaft blinkt oder unleserlich wird, ziehen Sie den Netzstecker und stecken Sie ihn nach einigen Minuten wieder ein. Sollte das Problem bestehen bleiben, wenden Sie sich an den Kundendienst. Ein Reset kann durch Trennen vom Stromnetz erfolgen.

Kann ich das Gerät mit einer externen Zeitschaltuhr betreiben?

Nein, das ist ausdrücklich nicht erlaubt. Die Bedienungsanleitung warnt davor, das Gerät mit einer externen Zeitschaltuhr oder einem separaten Fernbedienungssystem zu verwenden, da dies zu Überhitzung oder Stromschlag führen kann.

BEDIENUNGSANLEITUNG PH-121263.1 Emerio

Flächenheizung (DEU)

Bedienungsanleitung – Deutsch....- 2 -

Wichtig: Lesen Sie vor Verwendung dieses Heizgerätes diese Anweisungen sorgfältig durch und bewahren Sie sie für spätere Zwecke gut auf.

Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

SICHERHEITSHINWEISE (VOR BETRIEB DES HEIZGERÄTS DURCHLESEN)

1. Lesen und bewahren Sie diese Anleitungen auf. Achtung: Die Bilder in der Bedienungsanleitung dienen nur zur Veranschaulichung.
2. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtig oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
3. Kinder dürfen nicht mit dem Gerät spielen.
4. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen oder warten.
5. Kinder unter 3 Jahre sollten ferngehalten werden, außer sie werden ständig beaufsichtigt.

6. Kinder ab 3 Jahre und unter 8 Jahre dürfen das Gerät nur an- und ausschalten, unter der Voraussetzung, dass es an die normale Betriebsposition platziert oder montiert wurde und sie beaufsichtigt werden oder in der sicheren Bedienung des Gerätes unterrichtet wurden und die involvierten Gefahren verstehen. Kinder ab 3 Jahre und unter 8 Jahre dürfen das Gerät nicht an das Stromnetz anschließen, einstellen und reinigen oder Wartungsarbeiten durchführen.

7. VORSICHT — Einige Teile dieses Produktes werden sehr heiß und können Verbrennungen verursachen. In Anwesenheit von Kindern und schutzbedürftigen Personen muss besonders aufgepasst werden.

8. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

9. Dieses Gerät ist für den Gebrauch in Haushalten und ähnlichen Anwendungsbereichen vorgesehen.

10. WARNUNG: Dieses Heizgerät ist nicht mit einer Vorrichtung zur Kontrolle der Zimmertemperatur ausgestattet. Benutzen Sie dieses Heizgerät nicht in kleinen Zimmern, wenn sich darin Personen befinden die nicht fähig sind das Zimmer alleine zu verlassen, außer sie werden ständig beaufsichtigt.

11. Das Heizgerät darf nicht in Badezimmern, Waschbereichen oder ähnlichen Orten verwendet werden. Das Heizgerät niemals so aufstellen, dass es in eine Badewanne oder einen anderen Wasserbehälter fallen kann.

12. Nicht im Freien verwenden. Nicht zum Trocknen von Kleidung oder anderer Stoffe verwenden.

13. Das Heizgerät nicht auf Teppiche mit einem sehr hohen Flor stellen.

14. Das Heizgerät darf nicht direkt unter einer Steckdose platziert werden.

15. Verwenden Sie das Heizgerät nicht an Orten, an denen brennbare Stoffe gelagert werden oder an denen sich feuergefährliche Dämpfe befinden könnten.

16. Wenn das Heizgerät von einem Platz auf einen anderen gestellt wird, immer den Stecker aus der Netzsteckdose ziehen.

17. Das Heizgerät nicht verwenden, wenn das Anschlusskabel beschädigt ist.

18. Dieses Heizgerät nicht in unmittelbarer Nahe einer Badewanne, einer Dusche order eines Schwimmbeckens benutzten.

19. WARNUNG: Um eine Überhitzung des Heizgeräts zu vermeiden, darf das Heizgerät nicht abgedeckt werden.

20. Das Gerät darf nicht mit Hilfe einer externen Zeitschaltuhr oder eines separaten Systems mit einer nicht dem Gerät beiliegenden, fremden Fernbedienung eingeschaltet warden.
21. WARNUNG: Bei beschädigten Gipsplatten darf das Heizgerät nicht verwendet werden.
22. Dieses Heizgerät ist nicht zum Einbau in Fahrzeuge und Maschinen geeignet.

1. Bedeutet "Nicht abdecken".

2. Bitte lesen Sie den nachfolgenden Abschnitt in dieser Bedienungsanleitung, um mehr über die MONTAGE DER FÜ ßE zu erfahren.

3. Lassen Sie das Heizgerät nicht eingeschaltet, wenn Sie das Haus verlassen oder schlafen gehen. Lassen Sie das Gerät nicht unbeaufsichtigt, wenn der Netzstecker mit der Steckdose verbunden ist.

4. Benutzen Sie das Heizgerät immer in aufrechter Position. Halten Sie brennbares Material wie Möbel, Kissen, Bettwäsche, Papier, Kleidung, Vorhänge usw. mindestens 100 cm vom Heizgerät entfernt.

5. Im Innern dieses Heizgeräts befinden sich Teile, die Hitze, Lichtbögen oder Funken erzeugen können. Nicht in Bereichen einsetzen, in denen Benzin, Lacke oder entzündliche Flüssigkeiten verwendet oder gelagert werden.

6. Um Stromkreisüberlastungen zu vermeiden, darf das Heizgerät nicht mit einem Anschluss verbunden werden, der bereits andere Verbraucher versorgt. Das Heizgerät nicht unter einer Steckdose installieren.

7. Bei Nichtgebrauch immer den Netzstecker ziehen.

8. Während des Gebrauch wird das Gerät heiß. Die ungeschützte Haut vor heißen Flächen fernhalten, es besteht Verbrennungsgefahr.

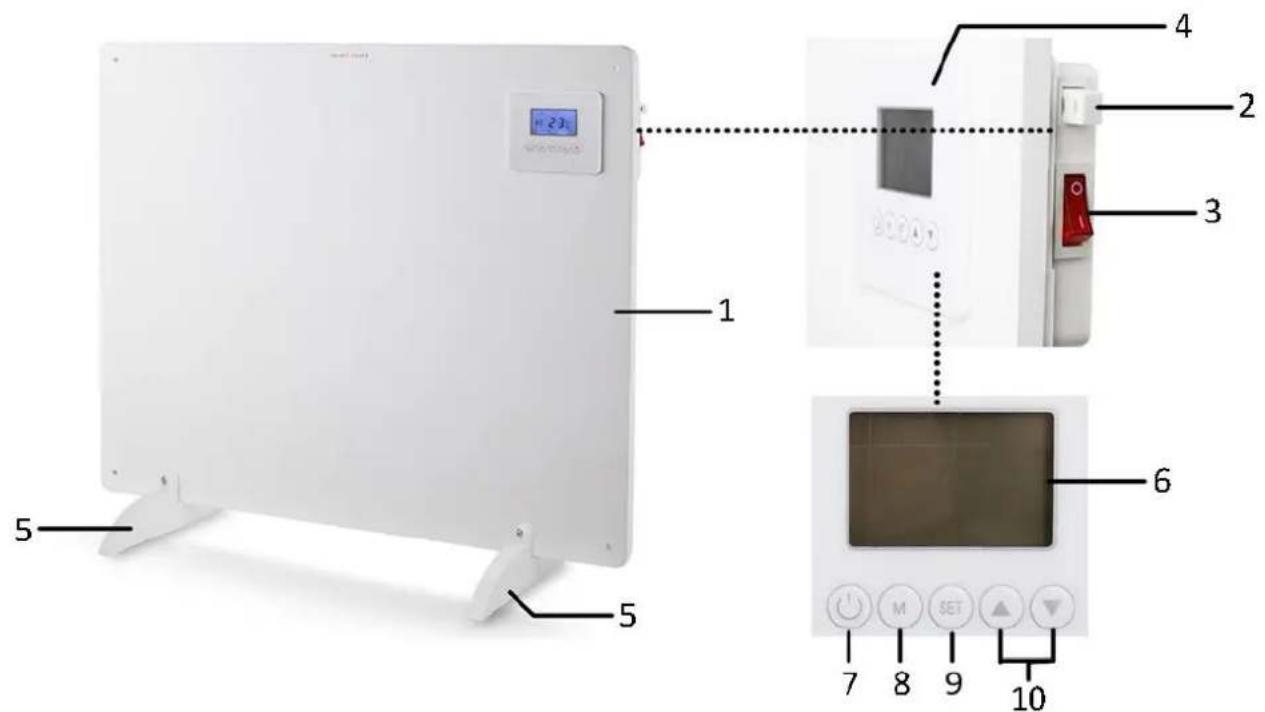

BESCHREIBUNG DER TEILE

1. Heizkörper
2. Temperatursensor
3. Mechanischer Hauptschalter
4. Bedienfeld
5. Standfüße
6. LCD-Display
7. EIN-/AUS-Taste
8. Umschalter
9. Einstelltaste für Temperatur/Zeit/Timer
10. Plus- und Minustasten

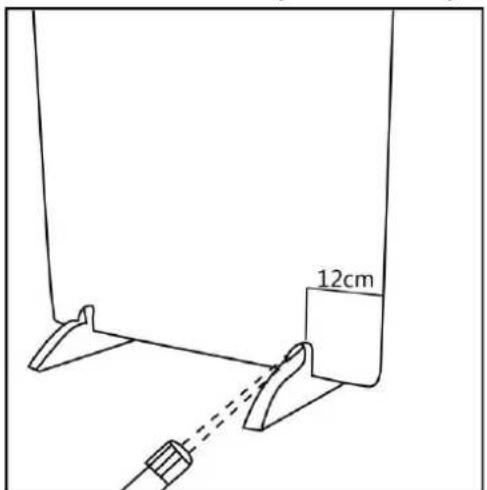

MONTAGE DER FÜSSE (FREISTEHEND)

1. Die Standfüße auf den Boden absetzen. Das Gerät in die Aussparungen für die Standfüße einführen.
2. Zwischen den Standfüßen und den Geräteseiten 12 cm Abstand einhalten. Mit den beiden Schrauben fest anziehen.

MONTAGE AN DER WAND

Das Gerät wird mit Montagezubehör geliefert. Anhand der folgenden Abbildungen das Gerät mit dem Zubehör an der Wand montieren.

Zubehörset 1:

- 1 x Bohrer (8 mm)

- 4 x Abstandshülsen

- 4 x Schrauben

- 4 x Schraubkappen

1. Die vier Bohrlöcher an der Wand markieren. (Für eine optimale Heizwirkung sollte das Gerät in einer Höhe von 20 – 100 cm über dem Boden angebracht werden.)
2. Mit dem Bohrer die Löcher bohren.
3. Die Kunststoffhülsen in die Löcher einführen.
4. Die Befestigungsschrauben durch die Geräteöffnungen in die Hülsen einsetzen.
5. Die Schrauben in den Kunststoffhülsen festziehen.
6. Die Schraubenköpfe mit den Kappen abdecken. Damit die Kappen fest in den Schraubköpfen halten, etwas Klebstoff auftragen.

HINWEIS: Darauf achten, dass der Abstand zwischen der Unterseite des Geräts und dem Boden nach der Geräteinstallation nicht weniger als 20 cm beträgt.

BETRIEB

Gerät an eine geeignete Steckdose anschließen. Zum Einschalten stellen den Netzschalter auf Position „I“ stellen. Der Schalter wird beleuchtet und ein Piepton wird ausgegeben. Das Gerät ist auf Standby geschaltet. Zum Starten des Geräts den Ein-/Aus-Schalter drücken.

1. Vor dem ersten Gebrauch die aktuelle Uhrzeit am Gerät einstellen:

1) Die Taste „SET“ 3 Sekunden lang halten. Der Wert für die Stunde (a) blinkt im LCD-Display. Mit den Tasten „△“ und „▽“ die Stunde einstellen (00-23).
2) Die Taste „SET“ erneut drücken. Die Minutenzahl (b) blinkt auf. Mit den Tasten „△“ und „▽“ die Minuten einstellen (00-59).
3) Die Taste „SET“ weiter drücken. Der Wert für den Tag (c) blinkt nun. Mit den Tasten „△“ oder „▽“ einen Wochentag einstellen (MO-SO, Montag – Sonntag). Mit der Taste „SET“ die Einstellungen speichern.

2. Am Gerät zwischen Normalbetrieb und wochenweisem Betrieb umschalten.

1) Temperatur im Normalbetrieb einstellen:

• Mehrmals die Taste „M“ drücken, bis der Normalbetrieb eingestellt ist. Das Symbol für wöchentlichen Betrieb „ ^a wird unten links nicht angezeigt. Danach 10 Sekunden warten, bis der Normalbetrieb aktiviert ist. (Im LCD-Display erscheint folgendes.)
• Mit den Tasten „SET“ und mit „△“ oder mit „▽“ die gewünschte Temperatur einstellen (bis max. 37 °C). Zum Speichern der Einstellung erneut die Taste „SET“ drücken. Das Gerät arbeitet dann im Normalbetrieb ohne Zeitbegrenzung.

EINGESTELLT

2) Im wöchentlichen Betrieb Temperatur und Timer einstellen:

• Mit der Taste „M“ auf wöchentlichen Betrieb umschalten. Unten links wird das Symbol für wöchentlichen Betrieb „☐“ angezeigt. Oben wird der Kalendertag (MO-SO) angezeigt. Den Tag für den Timer auswählen.
• Die Taste“SET“, „△“ und „▽“ drücken, um die gewünschte Temperatur sowie den Timer einzustellen (Ein- und Ausschaltzeit). Mit der Taste „SET“ die Einstellungen speichern.

Hinweis: Beim Einstellen des Timers für die Einschaltzeit blinken der Temperaturwert und die Buchstaben „on“ (an) abwechselnd. Beim Einstellen des Timers für die Ausschaltzeit blinken der Temperaturwert und die Buchstaben „off“ (aus) abwechselnd.

1. Der Timer kann nur aktiviert werden, wenn das Gerät eingeschaltet ist und im wöchentlichen Betrieb arbeitet. Nach dem Speichern der Einstellung ist diese jede Woche gültig.

2. Beim Einstellen der Temperatur muss die Solltemperatur höher als die aktuelle Raumtemperatur sein.

3. Beim Einstellen des Timers muss die Abschaltzeit später sein als die Einschaltzeit. Andernfalls geht die Timerfunktion nicht in Betrieb.

4. Zum Kontrollieren der Einstellungen auf die Taste „M“ drücken. Das LCD-Display schaltet innerhalb von 10 Sekunden automatisch zur Anzeige der aktuellen Zeit und der Raumtemperatur um und keine weiteren Funktionen werden ausgeführt.
5. Die Temperatur-/Timerfunktion wird vor dem Ausschalten gespeichert und das Gerät startet später mit den vorherigen Temperatur-/Timereinstellungen wieder.

Raumtemperatur-Regelung mit Fenstererkennung:

Das Gerät verfügt über eine Funktion zur Erkennung offener Fenster. Dabei stellt sich das Gerät automatisch auf Standby, um Heizenergie zu sparen, sobald die Raumtemperatur mehr als 3°C absinkt, nachdem Türen, Fenster oder Lüftungssysteme geöffnet wurden. Wenn sich das Gerät wieder einschalten soll, müssen die Türen, Fenster bzw. Lüftungssysteme wieder geschlossen werden. Den Ein-/Aus-Schalter drücken, um das Gerät wieder zu starten.

Zum Einschalten dieser Funktion die Taste „△“ 5 Sekunden gedrückt halten. Zum Ausschalten dieser Funktion die Taste „▽“ 5 Sekunden gedrückt halten. Unten rechts im LCD-Display geht das Symbol „☐“ entsprechend an bzw. aus.

Folgende Hinweise beachten, falls das Heizgerät nicht funktioniert:

• Der Sicherheitsautomat bzw. Fl-Schalter muss einwandfrei funktionieren.
• Das Heizgerät muss korrekt angeschlossen und die Steckdose intakt sein.

- Wenn der Netzschalter nicht leuchtet, muss das Gerät zur Reparatur direkt an einen Kundendienst geschickt werden.

SICHERHEITSSYSTEM

Das Gerät verfügt über ein Sicherheitssystem das das Gerät automatisch ausschaltet, wenn es überhitzt ist.

REINIGEN DES HEIZKÖ RPERS

Ziehen Sie immer den Netzstecker und lassen den Heizkörper abkühlen, bevor Sie ihn reinigen. Reinigen Sie die Außenseite des Heizkörpers, indem Sie ihn mit einem feuchten und dann einem trockenen Tuch reinigen. Benutzen Sie keine Reinigungsmittel oder Scheuermittel und lassen Sie kein Wasser in den Heizkörper eindringen.

Um das Gerät von der Wand zu lösen, die Schraubkappen abnehmen und die Schrauben abmontieren. Das Gerät kann dann von der Wand genommen werden.

LAGERUNG DES HEIZKÖ RPERS

Wenn der Heizkörper für längere Zeit nicht benutzt wird, sollte er vor Staub geschützt und an einem sauberen und trockenen Ort aufbewahrt werden.

TECHNISCHE DATEN

Betriebsspannung: 220-240V \~ 50/60Hz

Leistungsaufnahme: 425 W

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß den folgenden Bedingungen Garantie zu fordern:

Wir bieten eine 2-jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung – Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu

fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen.

Emerio Holland B.V.

Zomervaart 1A

2033 DA Haarlem

The Netherlands

Kundendienst:

T: [phone]

E: [e-mail]

ERP-Informationen (DEU)

Lieferant: Emerio Holland B.V.

Zomervaart 1A

2033 DA Haarlem

The Netherlands

Erklärt für das im Folgenden beschriebene Produkt:

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en):
Angabe	Symbol	Wert	Einheit	Angabe	Einheit
Wärmeleistung				Nur bei elektrischenSpeicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung	P_nom	0,425	kW	manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	Nein
Mindestwärmeleistung (Richtwert)	P_min	0	kW	Manuelle Heizregelung mit Raum- und/oder Außentemperaturrückmeldung	Nein
Maximale kontinuierliche Wärmeleistung	P_max,c	0,425	kW	elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	Nein
Hilfsstromverbrauch				Wärmeabgabe mit Gebläseunterstützung	Nein
Bei Nennwärmeleistung	eI_max	--	kW	Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen)
Bei Mindestwärmeleistung	eI_min	--	kW	einstufige Wärmeleistung, keine Raumtemperaturkontrolle	Nein
Im Bereitschaftszustand	eI_SB	0	kW	zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	Nein
				Raumtemperaturkontrolle mit mechanischem Thermostat	Nein
				mit elektronischer Raumtemperaturkontrolle	Nein
				elektronische Raumtemperaturkontrolle und Tageszeitregelung	Nein
				elektronische Raumtemperaturkontrolle und Wochentagesregelung	Ja
				Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
				Raumtemperaturkontrolle mit Präsenzerkennung	Nein
				Raumtemperaturkontrolle mit Erkennung offener Fenster	Ja
				mit Fernbedienungsoption	Nein
				mit adaptiver Regelung des Heizbeginns	Nein
				mit Betriebszeitbegrenzung	Ja
				mit Schwarzkugelsensor	Nein
Kontaktangaben	Emerio Holland B.V.Zomervaart 1A2033 DA HaarlemThe Netherlands

Erfüllt die Anforderung der Richtlinien des Rates:

VERORDNUNG (EU) Nr. 2015/1188 DER KOMMISSION vom 28. April 2015 und Anpassung der VERORDNUNG (EU) 2016/2282 DER KOMMISSION zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Einzelraumheizgeräten

Informationen bezügliche Aufstellung, Nutzung und Wartung des Produktes sowie Elektro- und Elektronik-Altgeräten (WEEE) finden Verbraucher in der Bedienungsanleitung, die in der Verpackung mitgeliefert wird.
