FN-111745.2 - Ventilator Emerio - Kostenlose Bedienungsanleitung

Produkttyp	Bodenventilator
Marke	Emerio
Modell	FN-111745.2
Stromquelle	AC 220-240V, 50/60Hz
Leistungsaufnahme	45 W
Anzahl der Geschwindigkeitsstufen	3
Oszillation	Ja, 90°
Timer	0-120 Minuten
Fernbedienung	Ja, enthalten
Höhenverstellung	Ja, Teleskopstange
Flügeldurchmesser	40 cm (16 Zoll)
Material	Kunststoff (ABS) und Metallständer
Gewicht	3.5 kg
Maße (HxBxT)	130 x 40 x 40 cm (maximale Höhe)
Geräuschpegel	Ca. 45-55 dB
Sicherheitsmerkmale	Überhitzungsschutz, Kippschalter
Reinigung	Mit feuchtem Tuch abwischen; nicht eintauchen
Verfügbarkeit von Ersatzteilen	Lüfterblätter, Motor, Fernbedienung beim Service erhältlich
Reparierbarkeit	Modulares Design; Sicherung vom Benutzer austauschbar
Garantie	2 Jahre

Häufig gestellte Fragen - FN-111745.2 Emerio

Wie montiere ich den Ventilator?

Befestigen Sie zuerst den Sockel an der Standstange mit den beiliegenden Schrauben. Schieben Sie dann den Lüfterkörper auf die Stange und ziehen Sie den Klemmring fest. Bringen Sie schließlich die vorderen und hinteren Gitter an, indem Sie sie zusammenschnappen und mit der Schraube an der Unterseite sichern.

Kann der Ventilator mit einem Timer verwendet werden?

Ja, der Ventilator verfügt über einen einstellbaren Timer von 0 bis 120 Minuten. Stellen Sie ihn mit der Timer-Taste am Bedienfeld oder der Fernbedienung ein.

Wie reinige ich den Ventilator?

Ziehen Sie den Netzstecker. Verwenden Sie ein weiches, feuchtes Tuch, um das Gehäuse und die Gitter abzuwischen. Für eine gründlichere Reinigung entfernen Sie das vordere Gitter, indem Sie die untere Schraube lösen, und waschen Sie es vorsichtig mit milder Seife. Tauchen Sie den Motor oder elektrische Teile nicht in Wasser.

Warum macht mein Ventilator ein klapperndes Geräusch?

Überprüfen Sie, ob alle Schrauben fest angezogen sind, insbesondere die Gitterschrauben. Stellen Sie auch sicher, dass die Flügel nicht locker oder verbogen sind. Wenn das Geräusch anhält, stellen Sie die Verwendung ein und kontaktieren Sie den Service.

Hat der Ventilator eine Fernbedienung?

Ja, eine Fernbedienung ist im Lieferumfang enthalten. Sie können damit Geschwindigkeit, Oszillation, Timer und Ein/Aus einstellen. Die Fernbedienung benötigt 2 AAA-Batterien (nicht im Lieferumfang).

Was soll ich tun, wenn der Ventilator nicht anläuft?

Stellen Sie sicher, dass der Ventilator eingesteckt ist und die Steckdose funktioniert. Überprüfen Sie, ob der Sicherheitsschalter am Sockel nicht ausgelöst ist. Wenn Sie die Fernbedienung verwenden, stellen Sie sicher, dass der Ventilator in den Standby-Modus versetzt wird, indem Sie die Einschalttaste am Gerät drücken.

Kann ich die Höhe des Ventilators einstellen?

Ja, der Ventilator hat eine Teleskopstange. Um die Höhe einzustellen, lösen Sie den Klemmring, ziehen Sie die Stange auf die gewünschte Höhe aus oder ein, und ziehen Sie den Klemmring dann fest.

Ist der Ventilator für den Außenbereich geeignet?

Nein, dieser Ventilator ist nur für den Innenbereich geeignet. Er ist nicht wasserdicht. Halten Sie ihn von Wasser und Feuchtigkeit fern.

Wie wechsle ich die Sicherung?

Ziehen Sie den Netzstecker. Suchen Sie den Sicherungshalter am Stecker. Öffnen Sie ihn mit einem kleinen Schraubendreher, ersetzen Sie die durchgebrannte Sicherung durch eine mit derselben Nennleistung (z.B. 5A) und schließen Sie den Halter.

Was macht die Oszillationstaste?

Durch Drücken der Oszillationstaste wird die automatische Seitenbewegung des Lüfterkopfes aktiviert, die hilft, die Luft gleichmäßig im Raum zu verteilen. Drücken Sie erneut, um die Oszillation zu stoppen.

BEDIENUNGSANLEITUNG FN-111745.2 Emerio

Tischventilator (DE)

Bordsfläkt (SE)

Tafelventilator (NL)

Pöytätuuletin (FI)

Bedienungsanleitung – German ...... - 7 -

Bruksanvisning – Swedish ...... - 12 -

SICHERHEITSINFORMATIONEN

1. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und/oder Wissen benutzt werden, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät sicher zu benutzen ist und sie auf die Risiken aufmerksam gemacht wurden und die Risiken verstehen.

2. Dieses Gerät ist kein Spielzeug.

3. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen oder warten.

4. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

5. Falsche Bedienung und unsachgemäße Handhabung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen.

6. Es kann keine Haftung für mögliche Schäden übernommen werden, die durch unsachgemäßen Gebrauch oder falsche Handhabung verursacht werden.

7. Tauchen Sie das Gerät und den Netzstecker nicht in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr durch Stromschlag! Wenn das Gerät oder der Stecker nass geworden ist, ziehen Sie umgehend den Stecker und lassen Sie das Gerät vor dem nächsten Gebrauch von einem Fachmann überprüfen.

8. Benutzen Sie das Gerät nicht, wenn das Netzkabel oder der Netzstecker sichtbare Schäden aufweisen und wenn das Gerät auf den Boden gefallen ist oder anderweitig beschädigt wurde. Bringen Sie das Gerät in solchen Fällen zur Ü berprüfung und evtl. Reparatur in eine Fachwerkstatt.

9. Ziehen Sie niemals den Stecker des Netzkabels mit nassen Händen oder durch Ziehen am Netzkabel aus der Steckdose.

10. Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hängt oder eingeklemmt wird.
11. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie es vor Spritzern.
12. Halten Sie das Gerät von heißen Objekten (z. B. Herdplatten) und offenen Flammen fern.
13. Bewahren Sie das Gerät und sein Netzkabel außerhalb des Zugriffs von Kindern unter 8 Jahren auf.
14. Stellen Sie das Gerät auf einen geraden, trockenen und hitzebeständigen Untergrund.
15. Lassen Sie das Gerät niemals unbeaufsichtigt, während es sich im Betrieb befindet.
16. Lagern oder verwenden Sie das Gerät nicht im Freien.
17. Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern (in seiner Verpackung) auf.
18. Führen Sie niemals Finger oder andere Objekte durch die Schutzgitter des Ventilators während dieser sich im Betrieb befindet.
19. Benutzen Sie das Gerät niemals solange die Schutzgitter des Ventilators nicht angebracht sind - dies kann zu schweren Verletzungen führen.
20. Das Gerät muss vor Gebrauch vollständig zusammengebaut sein.
21. Achten Sie auf lange Haare! Diese können sich aufgrund der Luftturbulenzen im Ventilator verfangen.
22. Richten Sie den Luftstrom nicht für längere Zeit auf Personen.
23. Vergewissern Sie sich, dass der Ventilator vom Stromnetz getrennt ist, bevor Sie das Schutzgitter abnehmen!

BESCHREIBUNG DER TEILE

1. Lüfterschutz vorn
2. Befestigungs-Clip
3. Flügelradschraube
4. Flügelrad
5. Lüfterschutzschraube
6. Lüfterschutz hinten
7. Motorwelle
8. Wellenzapfen
9. Schwenkschalter
10. Drehzahltasten
11. Wulst
12. Spalt
13. Schaft
14. Bodenplatte
15. Netzkabel

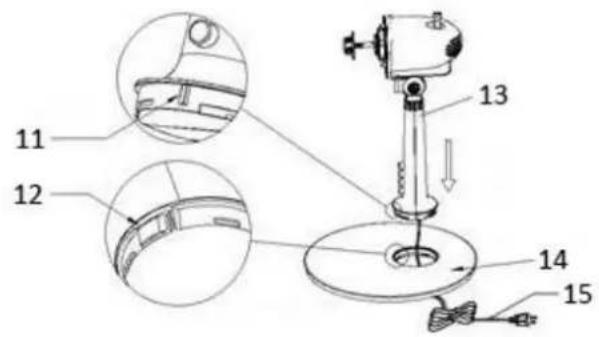

1. Unterteil montieren

Das Netzkabel (15) durch Öffnung an der Bodenplatte (14) hindurchführen. Die Wulst (11) am Schaft (13) mit dem Spalt (12) in der Bodenplatte fluchten lassen. Den Schaft im Uhrzeigersinn in der Bodenplatte festschrauben.

2. Komplettes Gerät montieren

• Die Schrauben am Flügelrad (3) und am Lüfterschutz (5) von der Spindel der Motorwelle (7) abmontieren.
- Zum Anbringen des hinteren Lüfterschutzes (6) die Führungsstifte an der richtigen Stelle ansetzen. Den Lüfterschutz mit der Befestigungsschraube (5) am Motorgehäuse anschrauben.
- Zur Montage des Flügelrads (4) an der Motorwelle die Aussparung mit dem Wellenzapfen (8) fluchten lassen. Zum Montieren des Flügelrads die Befestigungsschraube (3) gegen den Uhrzeigersinn festschrauben. Das Lüfterrad mit der Hand drehen, um zu kontrollieren, ob es sich ungehindert dreht.
- Den oberen Clip des vorderen Lüfterschutzes (1) ganz oben am hinteren Lüfterschutz (6) ansetzen. Den vorderen Lüfterschutz an der Außenkante fest auf den hinteren Lüfterschutz drücken. Den unteren Clip schließen.

BEDIENUNGSANWEISUNGEN

1. Das Netzkabel an eine geeignete Steckdose anschließen.
2. Schwenkbetrieb: Um die Schwenkbewegung des Lüfters einzuschalten, den Schwenkschalter (9) drücken. Erneut den Schwenkschalter betätigen, um die Schwenkbewegung des Lüfters zu unterbrechen.
3. Der Lüfter wird über die Drehzahltasten wie folgt ein- und ausgeschaltet: 0 = aus, 1 = niedrige Lüfterdrehzahl, 2 = mittlere Lüfterdrehzahl, 3 = hohe Lüfterdrehzahl.
4. Neigungswinkel: Durch Verstellen des Lüfterschutzes kann der gewünschte Kippwinkel am Lüfter eingestellt werden.

VORSICHT: Auf keinen Fall mehrere Drehzahltasten gleichzeitig betätigen. Andernfalls können Schäden am Schaltergehäuse verursacht werden.

REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das Netzkabel aus der Steckdose.
2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!
3. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.

TECHNISCHE DATEN

Betriebsspannung: 2 2 0-240V \~ 50Hz

Leistungsaufnahme: 40W

Ö ko Konstruktionsanforderungen
Produktinformationsanforderungen
Maximaler Volumenstrom (F)	40.01 m^3/min
Lüfteraufnahmeleistung(P)	31.80 W
Servicewert (SV)	1.26 ( m^3/min )/W
Bewertungsvorschrift für Servicewert	(EU) No 206/2012IEC 60879-1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010+A11:2012
Standby-Stromverbrauch ( P_SB )	0.00 W
Ventilator Schallleistungspegel (LWA)	54.60 dB(A)
Maximale Luftgeschwindigkeit (c)	2.69 Meter/Sek
Kontaktdetails für weitere Informationen	Emerio International ABSmedjegatan 6131 54 NackaSweden

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß den folgenden Bedingungen Garantie zu fordern:

Wir bieten eine 2-jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung – Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder

wenden Sie sich an den Händler bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen.
