Gerätetyp	Akku-Stichsäge
Marke	Cocraft
Modell	PRO JT18-P (auch CSJ18H.2, Art.nr 41-1242)
Stromversorgung	Akku (separat erhältlich, 18V Li-Ion)
Leerlaufdrehzahl	0-2150 Hübe/min
Sägeblattaufnahme	T-Schaft
Schnittleistung (Holz)	65 mm
Schnittleistung (Aluminium)	20 mm
Schnittleistung (Stahl)	10 mm
Grundplattenneigung	0-45° (links und rechts)
Pendelhub	4-stufig einstellbar
Arbeitslicht	LED (wird mit Auslöser aktiviert)
Gewicht (mit 2,0-Ah-Akku)	2,4 kg
Geräuschpegel (LpA)	82,4 dB(A), K=3 dB(A)
Vibration (Holzschnitt)	7,68 m/s², K=1,5 m/s²
Vibration (Metallschnitt)	5,89 m/s², K=1,5 m/s²
Sicherheitsmerkmale	Auslösesperre, Überlastschutz, Überhitzungsschutz, Tiefentladeschutz
Akku-Anzeige	3-stufige LED-Anzeige (100 %, 90 %, 25 %)
Ladezeit (2,0-Ah-Akku)	ca. 40 Minuten
Ladezeit (4,0-Ah-Akku)	ca. 90 Minuten
Mitgeliefertes Zubehör	Inbusschlüssel, Splitter-Schutz, Staubabsaugadapter
Wartung	Mit feuchtem Tuch und mildem Reinigungsmittel reinigen; Lüftungsschlitze frei halten
Lagerung	Trocken lagern, außerhalb der Reichweite von Kindern; Akku bei Nichtgebrauch entnehmen

Häufig gestellte Fragen - PRO JT18-P Cocraft

Wie wechsle ich das Sägeblatt an der Cocraft PRO JT18-P Stichsäge?

Entfernen Sie zuerst den Akku. Drehen Sie die Sägeblattklemme in die offene Position, setzen Sie das neue T-Schaft-Sägeblatt vollständig in die Klemme ein, lassen Sie dann die Klemme los, um sie zu verriegeln. Stellen Sie sicher, dass das Sägeblatt entlang der Führungsrolle läuft und sicher befestigt ist.

Wie stelle ich den Grundplattenwinkel ein?

Lösen Sie die Innensechskantschraube mit dem mitgelieferten Inbusschlüssel, schieben Sie die Grundplatte nach vorne, neigen Sie sie auf den gewünschten Winkel (0-45° links oder rechts), ziehen Sie dann die Schraube fest. Für feste Einstellungen (0° und 45°) schieben Sie die Grundplatte zurück in die Raststellung.

Was macht der Pendelhubeinsteller?

Der Pendelhub (Positionen 0 bis III) steuert die Orbitalbewegung des Sägeblatts. Position 0 ist für Metall und harte Kunststoffe (kein Pendelhub), I für Nichteisenmetalle und Hartholz, II für Weichholz und III für schnellste Schnitte in Weichholz.

Welche Akkus sind mit dieser Stichsäge kompatibel?

Die Stichsäge verwendet 18-V-Li-Ion-Akkus der Cocraft PRO-Serie. Sowohl 2,0-Ah- als auch 4,0-Ah-Akkus sind erhältlich (separat erhältlich). Das Ladegerät ist ebenfalls separat erhältlich.

Wie lange dauert das Laden des Akkus?

Die Ladezeit beträgt ca. 40 Minuten für einen 2,0-Ah-Akku und 90 Minuten für einen 4,0-Ah-Akku mit dem angegebenen Ladegerät. Nur zwischen 5-40°C laden.

Was soll ich tun, wenn die Stichsäge nicht startet?

Überprüfen Sie, ob der Akku entladen ist (ggf. aufladen). Wenn der Überlast- oder Überhitzungsschutz ausgelöst wurde, lassen Sie den Auslöser los und lassen Sie das Werkzeug einige Sekunden abkühlen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige und warte ich die Stichsäge?

Wischen Sie die Stichsäge mit einem feuchten Tuch ab und verwenden Sie nur milde Reinigungsmittel. Halten Sie die Motorlüftungsschlitze frei von Verunreinigungen. Verwenden Sie keine Lösungsmittel oder ätzenden Chemikalien. Trocken lagern.

Kann ich den Splitter-Schutz verwenden, wenn die Grundplatte geneigt ist?

Nein, der Splitter-Schutz sollte nur verwendet werden, wenn der Grundplattenwinkel auf 0° eingestellt ist. Er hilft, Oberflächenausrisse bei Holz zu verhindern.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung der Stichsäge treffen?

Tragen Sie immer Augen- und Gehörschutz. Halten Sie die Hände vom Sägeblatt fern, sichern Sie das Werkstück und stellen Sie sicher, dass der Akku vor Einstellungen entfernt wird. Das Werkzeug nicht überlasten.

Wie sollte ich die Stichsäge oder den Akku entsorgen?

Nicht mit dem Hausmüll entsorgen. Bringen Sie es zu einer örtlichen Recyclinganlage oder kontaktieren Sie die Verkaufsstelle für eine umweltgerechte Entsorgung. Akkus müssen separat entsorgt werden.

BEDIENUNGSANLEITUNG PRO JT18-P Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Jigsaw

Art.no 41-1242 Model CSJ18H.2

Art.Nr. 41-1242 Modell CSJ18H.2

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Akkuwerkzeuge

Warnung: Sämtliche Anweisungen lesen. Fehler bei der Einhaltung der nachstehenden Anweisungen können zu Stromschlägen, Brand und/oder schweren Verletzungen führen. Der Begriff „Elektrowerkzeuge“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

DIESE ANLEITUNG AUFBEWAHREN.

1) Arbeitsumfeld

a) Das Arbeitsumfeld muss sauber und gut beleuchtet sein. Unordnung und unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.

b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.

c) Kinder und andere Personen während des Gebrauchs von Elektro werkzeugen fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker und passende Steckdosen verringem das Risiko für Stromschläge.

b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Herd oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko für Stromschläge.

c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.

d) Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, zu ziehen oder um den Stecker aus der Steckdose zu ziehen. Das Kabel von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen das Risiko für Stromschläge.

e) Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels für den Außenbereich verringert das Risiko für Stromschläge.
f) Falls der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein sollte, das Werkzeug über einen Fehlerstromschutzschalter ans Stromnetz anschließen. Der Einsatz eines Fehlerstromschutzschalters mindert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Während der Tätigkeit aufmerksam sein und beim Einsatz eines Elektro werkzeugs Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment der Unachtsamkeit beim Einsatz eines Elektrowerkzeugs kann zu ernsten Verletzungen führen.
b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Das Tragen von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert das Risiko von Verletzungen.
c) Unbeabsichtigtes Einschalten vermeiden. Der Hauptschalter muss in OFF-Stellung sein, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen eines Elektrowerkzeugs einen Finger am Schalter zu halten oder das Gerät eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.
d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu Verletzungen führen.
e) Nicht zu weit nach vorne strecken. Jederzeit auf einen sicheren Stand und Gleichgewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.
f) Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und angewendet werden. Der Einsatz dieser Hilfsmittel verringert Gefährdungen durch Staub.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Das Gerät nicht überbeanspruchen. Nur das Elektrowerkzeug nutzen, das für die jeweilige Tätigkeit vorgesehen ist. Mit dem passenden Elektrowerkzeug arbeitet es sich besser und sicherer im angegebenen Leistungsbereich.

b) Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Vor der Ausführung von Einstellarbeiten, dem Tausch von Zubehörteilen oder dem Ablegen des Elektrowerkzeugs zur Verwahrung den Stecker aus der Steckdose ziehen. Diese Vorkehrungen verringern das Risiko eines unbeabsichtigten Starts des Gerätes.
d) Ein unbenutztes Elektrowerkzeug außerhalb der Reichweite von Kindern aufbewahren. Das Gerät nicht von Personen nutzen lassen, die mit dessen Umgang nicht vertraut sind oder dessen Bedienungsanleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.
e) Elektrowerkzeuge warten. Kontrollieren, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, Teile kaputt sind oder etwas anderes eingetroffen ist, wodurch die Funktion des Elektro werkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor der Benutzung repariert werden. Viele Unfälle beruhen auf schlecht gewarteten Elektrowerkzeugen.
f) Die Schneidwerkzeuge scharf und sauber halten. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneiden laufen leichter und sind einfacher zu führen.
g) Das Elektrowerkzeug, Zubehör und Einsatzwerkzeuge usw. entsprechend diesen Anweisungen einsetzen und zwar so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Dabei die Arbeitsbedingungen und die auszuführende Tätigkeit berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Bedienung und Service des wiederaufladbaren Elektrowerkzeugs

a) Vor Einsetzen des Akkus sicherstellen, dass das Gerät abgeschaltet ist. Das Einsetzen eines Akkus in ein eingeschaltetes Elektrowerkzeug kann leicht zu Unfällen führen.

b) Den Akku nur mit einem vom Hersteller bestimmten Ladegerät laden. Ein Ladegerät, das für einen Akkutyp passt, kann eine Brandgefahr ausmachen, wenn es für einen anderen Akkutyp verwendet wird.

c) Akkuwerkzeuge nur mit den dafür vorgesehenen Akkus verwenden. Die Verwendung eines anderen Akkus kann Schäden und Feuergefahr verursachen.

d) Wenn der Akku nicht angewendet wird, bei der Aufbewahrung auf ausreichenden Abstand zu Gegenständen wie Klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen achten, die einen Kontakt zwischen den Akkupolen herstellen könnten. Ein Kurzschluss der Akkupole kann Verätzungen oder Brände verursachen.

e) Bei unsachgemäßer Behandlung des Akkus kann Säure austreten. Kontakt mit Säure vermeiden. Bei versehentlichem Kontakt mit Säure mit Wasser abspülen. Wenn Säure in die Augen gerät, ist ein Arzt aufzusuchen. Säure aus Akkus kann zu Reizungen und Verätzungen führen.

6) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Sicherheitsanweisungen - Stichsäge

Warnung: Vor Einstell-, Service- oder Wartungsarbeiten immer den Akku aus dem Gerät nehmen.

1. Wenn die Gefahr besteht, dass das Sägeblatt mit verborgenen Stromleitungen oder dem eigenen Kabel in Berührung kommen kann, das Elektrowerkzeug am isolierten Griff anfassen. Ein Sägeblatt, das in Kontakt mit spannungsführenden Stromleitungen kommt, kann nichtisolierte Metallteile am Werkzeug unter Spannung setzen und so dem Benutzer einen Stromschlag erteilen.
2. Die Hände vom Sägeblatt und von anderen beweglichen Teilen fernhalten.
3. Niemals unter dem Werkstück aufhalten. Besonders vorsichtig arbeiten, wenn das Sägeblatt oder die Hand beim Sägen verdeckt sind. Darauf achten, dass sich an der Unterseite des zu sägenden Materials keine Hindernisse befinden.
4. Keine stumpfen oder beschädigten Sägeblätter verwenden. Verbogene Sägeblätter können leicht gebrochen werden oder einen Rückschlag verursachen.
5. Den Motor starten und die Säge erst bei voller Drehzahl gegen das zu sägende Werkstück führen.
6. Während der gesamten Bearbeitungszeit sicherstellen, dass die Fußplatte am Werkstück anliegt. Bei einer schrägen Fußplatte besonders vorsichtig arbeiten, weil es am Sägeblatt leicht zu einer seitlichen Überlastung kommen kann.
7. Das Werkstück mit Zwingen oder einem Schraubstock usw. befestigen.
8. Vor Beginn des Sägens sicherstellen, dass alle Einstellungen korrekt sind und dass das Sägeblatt fest in der Halterung sitzt.
9. Nach dem Sägen den vollständigen Stillstand des Sägeblattes abwarten, damit das Sägeblatt nicht durch Berührung einer Seite ruckartig gebremst wird.

Besondere Sicherheitshinweise für Akkus/Akkupacks

a) Niemals den Akku öffnen oder auf irgendeine Weise beschädigen bzw. auf ihn einwirken.
b) Den Akku nicht kurzschließen. Akkus stets so aufbewahren, dass sie nicht in Kontakt miteinander oder mit anderen stromführenden Gegenständen kommen können. Den Akku bei Nichtbenutzung von Metallgegenständen, wie Klammern, Münzen, Schlüsseln, Nägeln und Schrauben fernhalten. Diese Gegenstände können Kontakt zwischen den Akkupolen herstellen und diese so kurzschließen, was zu Verbrennungen und Feuer führen kann.
c) Den Akku nicht Hitze oder offenem Feuer aussetzen. Den Akku nicht direkter Sonneneinstrahlung aussetzen.

d) Den Akku nicht Stößen und Schlägen aussetzen.
e) Falls der Akku ausläuft, die Flüssigkeit nicht in Kontakt mit Haut oder Augen kommen lassen. Wenn dies trotzdem passiert, die betroffenen Flächen sofort ordentlich mit Wasser abspülen und einen Arzt aufsuchen.
f) Falls Teile des Akkus verschluckt werden, sofort einen Arzt aufsuchen.
g) Den Akku sauber und trocken halten.
h) Den Akku mit einem sauberen, trockenen Tuch abwischen.
i) Der Akku muss vor der Benutzung aufgeladen sein. Stets die Anweisungen in dieser Bedienungsanleitung befolgen und die richtige Lademethode benutzen.
j) Den Akku bei längerer Nichtbenutzung nicht im angeschlossenen Ladegerät aufbewahren.
k) Nach längerer Nichtbenutzung kann es notwendig sein, den Akku einige Male zu laden und zu entladen, um die volle Kapazität zu erreichen.
I) Der Akku hat die beste Kapazität, wenn er bei Zimmertemperatur benutzt wird (20 ± 5 °C).
m) Bei der Abgabe des Akku an die Wertstoffsammlung Akkus mit unterschiedlichen chemischen Zusammensetzungen getrennt von einander halten.
n) Den Akku nur mit dem mitgelieferten Ladegerät laden. Kein anderes Ladegerät als das, welches speziell für diesen Akku vorgesehen ist, benutzen. Ein Akku-Ladegerät für einen bestimmten Akkutyp kann mit einem anderen Akkutyp für Brandgefahr sorgen.
o) Den Akku nur mit einem in dieser Bedienungsanleitung beschriebenem Werkzeug benutzen.
p) Den Akku außer Reichweite von Kindern halten.
q) Alle mitgelieferten Originaldokumente für künftigen Gebrauch aufbewahren.
r) Bei Nichtbenutzung den Akku aus dem Werkzeug nehmen.
s) Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.

Sicherheitshinweise für Akkus und Ladegeräte

• Nie versuchen, den Akku zu öffnen.
• Den Akku nie in direktem Sonnenlicht oder bei Temperaturen über 40 °C aufbewahren.
• Den Akku ausschließlich bei Temperaturen zwischen 5–40 °C laden.
• Den Akku niemals Wasser aussetzen.

Vibrationen

• Die Messung des in dieser Bedienungsanleitung angegebenen Schwingungsemissionswert ist mit der standardisierten Messmethode gemäß EN 60745 durchgeführt worden und kann zum Vergleich versch. Elektrowerkzeuge herangezogen werden.
• Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt, wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Produktkennzeichnung mit Sicherheitssymbolen

Die gesamte Bedienungsanleitung lesen.

Immer Gehörschutz tragen.

Immer Augenschutz tragen.

Immer Atemschutz tragen.

max 40 °C

Den Akku vor Hitze (z. B. direkte Sonneneinstrahlung, offene Flammen), Wasser und Feuchtigkeit schützen. Explosionsgefahr.

Nur zu Benutzung im Innenbereich geeignet.

Das Gerät vor Regen, Wasser oder andere Flüssigkeiten schützen.

Produktbeschreibung

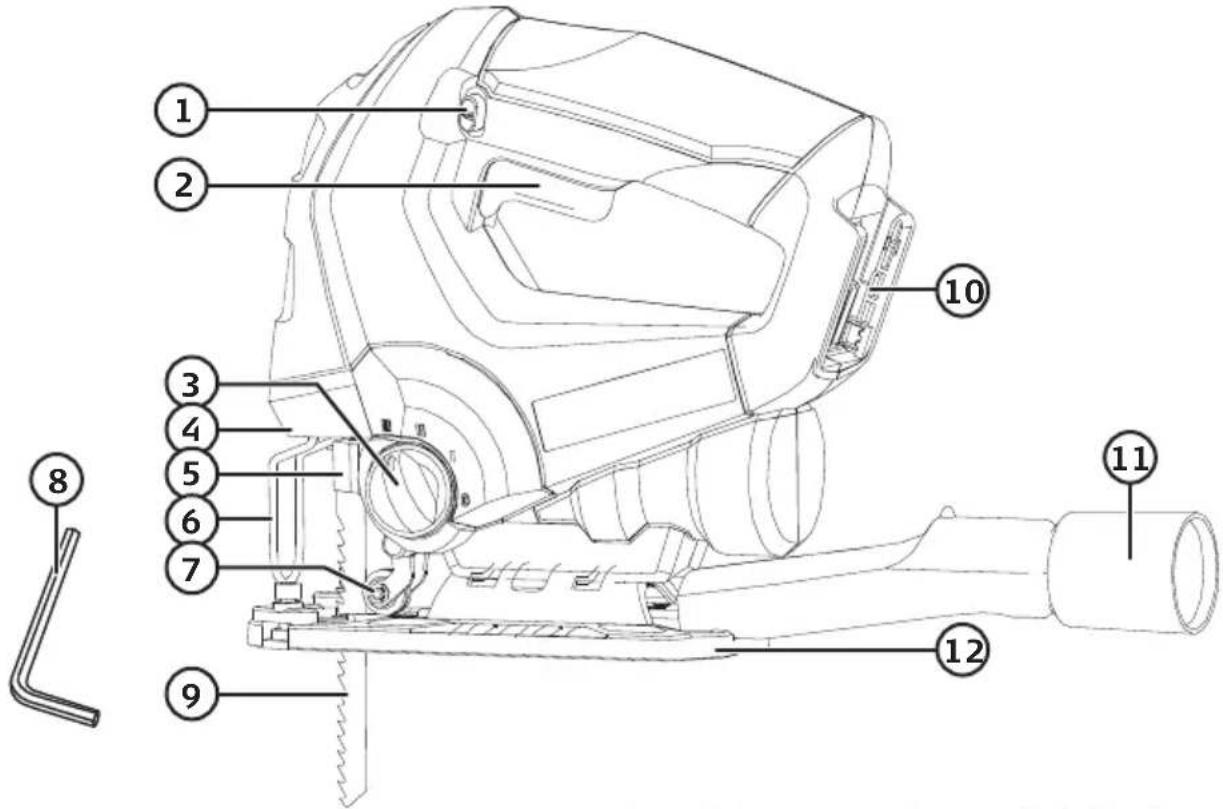

1. Sperrhebel für den Stromschalter
2. Stromschalter
3. Drehknopf zur Einstellung der Pendelbewegung
4. Beleuchtung (wird beim Drücken des Ein-/Ausschalters eingeschaltet und erlischt beim Loslassen)
5. Schnellspannfutter für das Sägeblatt (Typ T)
6. Sägeblattschutz
7. Blattführung
8. Innensechskantschlüssel
9. Sägeblatt (separat erhältlich)
10. Batterieanschluss
11. Staubsaugeradapter
12. Fußplatte

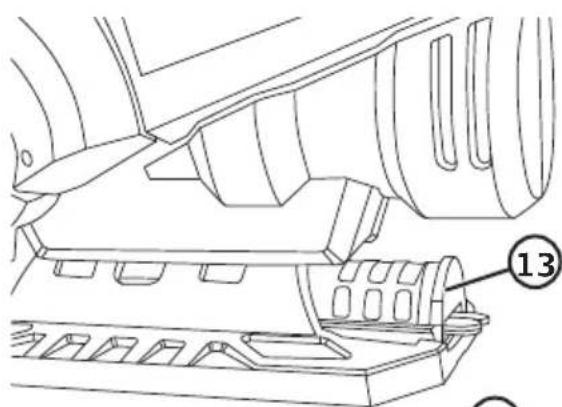

13. Aufbewahrung für das Sägeblatt
14. Spanreißschutz

Montage und Einstellung

Hinweis: Vor Einbau/Wechsel des Sägeblatts, Einstell-, Service- oder Wartungsarbeiten immer den Akku aus dem Gerät nehmen.

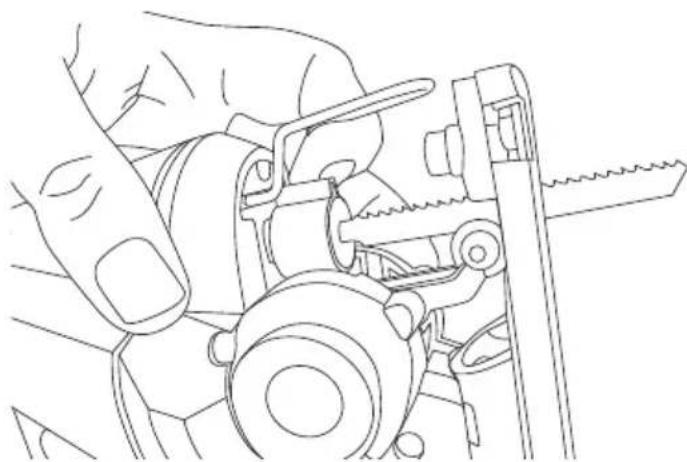

Einbau/Wechsel des Sägeblatts

1. Das Schnellspannfutter in die auf der Abbildung angezeigten Position drehen und das Sägeblatt komplett in die Aufnahme schieben.

2. Das Schnellspannfutter loslassen und sicherstellen, dass es sich in der Abbildung angezeigten Position befindet.

3. Sicherstellen, dass sich das Sägeblatt in der Sägeblattführung befindet und ordentlich fest sitzt.

Einstellung der Fußplatte

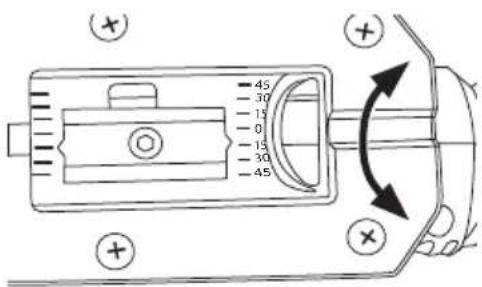

1. Die Fußplatte (12) kann bis zu 45° nach rechts oder links geneigt werden. Dabei gibt es feste Positionen für 0° und 45°.

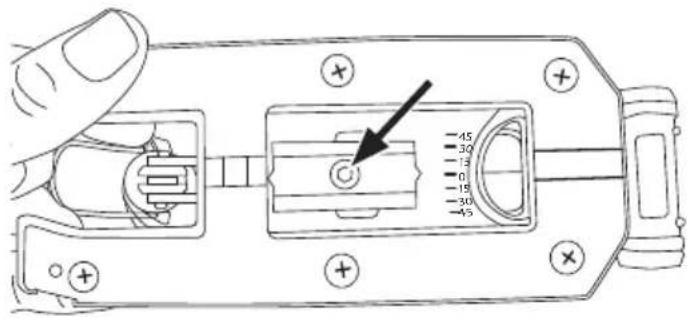

2. Die Innensechskantschraube, welche die Fußplatte festhält, mit dem mitgelieferten Innensechskantschlüssel lösen.

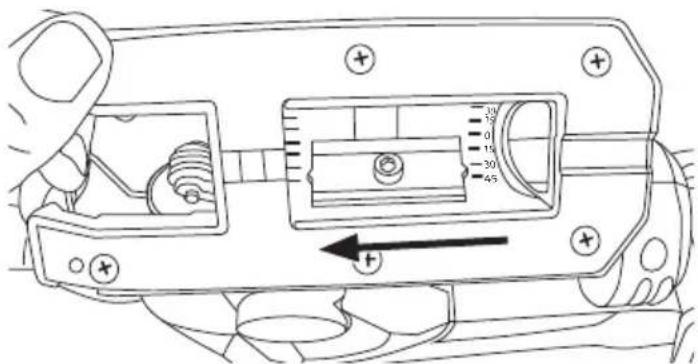

3. Die Fußplatte nach vorne bewegen und den gewünschten Neigungswinkel einstellen:

1. 45°: Die Fußplatte zurück in ihre feste Position schieben und festziehen.

1. Alternative Neigung: Die Fußplatte in ihrer vorgeschobenen Position festziehen.

Einstellung des Pendelhubs

Über die verstellbare Pendelbewegung kann der Sägevorgang an das jeweilige Material angepasst werden. Den Drehknopf (3) auf die gewünschte Position drehen.

Position 0: Blech, Stahl, harter Kunststoff und Gummi (keine Pendelbewegung)

Position I: Nicht eisenhaltiges Metall, Hartholz, harter Kunststoff

Position II: Holz

Position III: Holz (größte Pendelbewegung und höchster Materialabtrag)

Spanreißschutz

Der Spanreißschutz (14) wirkt einem Zerreiben der Holzfasern beim Sägen entgegen. Der Spanreißschutz kann nur verwendet werden, wenn die Fußplatte auf 0° eingestellt ist. Den Spanreißschutz wird an der Fußplatte montiert, indem er von unten festgedrückt wird.

Akku und Ladegerät

Hinweis: Akku und Ladegerät separat erhältlich.

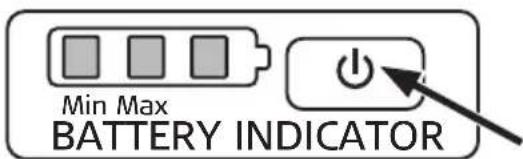

Ladestandsanzeige am Akku

Hinweis: Die Ladestandsanzeige bietet eine grobe Darstellung des Akkustands, wobei die Prozentzahlen als ungefähre Daten zu sehen sind.

• Die Taste rechts von der Ladestandsanzeige drücken, um den Ladestatus anzuzeigen.

- Bei vollständig geladenem Akku (100 %) leuchten alle drei LEDs. Bei einem Ladestatus von ca. 80 % leuchten zwei LEDs. Bei einem Ladestatus von ca. 25 % leuchtet nur eine LED. Leuchtet keine LED ist der Akku leer und muss geladen werden.

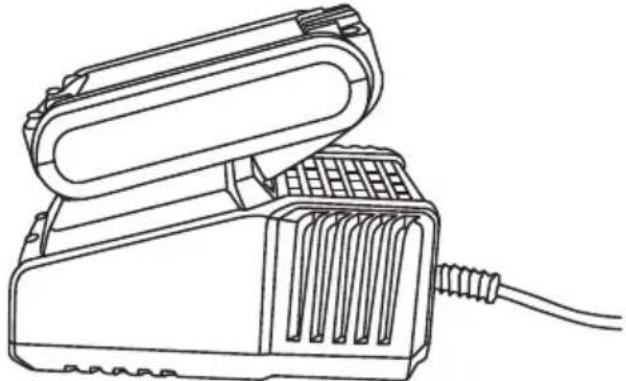

Ladevorgang

Lade-Temperaturbereich 5–40 °C.

1. Das Ladegerät an eine Steckdose anschließen. Die grüne Leuchtdiode leuchtet auf.

2. Den Akku in das Ladegerät stecken. Die grüne LED erlischt und die rote LED leuchtet während des Ladevorgangs ununterbrochen.

3. Ist der Akku vollständig geladen, leuchtet die grüne LED.

4. Wenn der Akku vollständig geladen ist, das Ladegerät vom Akku-Schrauber und dann von der Steckdose trennen.

• Die Ladedauer beträgt ca. 40 min. für den 2,0-Ah-Akku und ca. 90 min. für den 4,0-Ah-Akku.
- Der Akku kann beim Laden etwas warm werden. Dies ist vollkommen normal.
- Ladegerät und Akku funktionieren am besten bei normaler Zimmertemperatur. Nicht in direktem Sonnenlicht oder bei kalten Temperaturen laden. Temperaturbereich zum Laden: 5 bis 40 °C.
- Ist der Akku entladen, schaltet die Elektronik im Akku die Maschine automatisch ab.
- Bei längerer Verwahrung (über Monate) muss der Akku geladen sein.

Fehleranzeige beim Laden

• Die rote LED blinkt: Akku defekt. Akku austauschen.
• Die grüne Leuchtdiode blinkt: Der Akku ist zu warm oder zu kalt zum Aufladen. Den Akku auf Zimmertemperatur abkühlen/aufwärmen lassen, bevor er geladen wird.

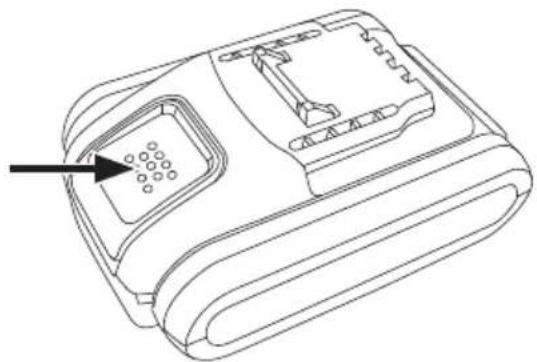

Den Akku aus dem Gerät nehmen bzw. in das Gerät setzen

1. Den Sperrhebel für den Stromschalter (1) nach links schieben, sodass der Schalter verriegelt ist. So wird verhindert, dass das Gerät beim Auswechseln des Akkus unabsichtlich eingeschaltet wird.
2. Den Akku in seine Halterung schieben.
3. Wenn der Akku geladen werden muss, die Sperre herunterdrücken und den Akku aus der Halterung nehmen.

Start: Den Sperrhebel (1) nach rechts schieben, um den Stromschalter (2) zu entriegeln. Die Geschwindigkeit wird geregelt, indem der Stromschalter unterschiedlich tief heruntergedrückt wird.

Stopp: Den Ein-/Ausschalter loslassen.

Benutzungstipps

Vorbereitungen

• Vor dem Sägen die Sägelinie immer abmessen und genau kennzeichnen.
• Kleine Werkstücke mit Zwinge o. Ä. festsetzen. Sicherstellen, dass das Anschlusskabel während des Betriebes nicht in die Nähe des Sägeblatts kommt.
• Vor dem Sägen sicherstellen, dass die Fußplatte in der Position 0 arretiert ist.
• Bei Unsicherheit über die richtige Geschwindigkeit oder das richtige Sägeblatt erst in einem Abfallstück probesägen.

Sägen

• Das Werkzeug immer gut festhalten. Erst sicherstellen, dass das Sägeblatt nicht das Werkstück berührt und dann die Säge starten. Vor dem Sägen den Motor bis auf seine volle Drehzahl bringen.
• Das Werkzeug nicht überfordern, sondern mit weichen Bewegungen sägen.
• Nie die Hand außer Sichtweite unterhalb des Werkstückes halten.

Einsägen

Beim Einsägen mit größter Vorsicht vorgehen. Das Einsägen kann nur bei weichen Materialien vorgenommen werden, z. B. Holz.

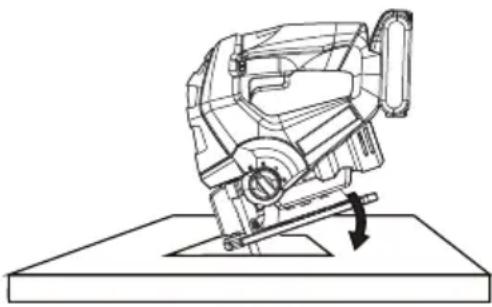

1. Die Stichsäge nach vorne lehnen, sodass sie auf dem vorderen Teil der Fußplatte aufliegt. Sicherstellen, dass das Sägeblatt keinen Kontakt mit dem Werkstück hat.
2. Den Motor starten und dann die Stichsäge vorsichtig nach unten wenden, sodass sich das Sägeblatt langsam ins Werkstück arbeiten kann, bis die komplette Fußplatte auf dem Werkstück aufliegt.

(Als Alternative zum Einsägen kann ein Loch mit einem Bohrer vorgebohrt und dann von diesem aus weitergesägt werden.)

• Vorsichtig sein, das Sägeblatt kann sich leicht verbiegen.
• Sollte die Stichsäge bei der Benutzung stark vibrieren, empfehlt es sich ein Sägeblatt mit feinerer Zahnung zu benutzen.
• Wenn das Sägeblatt sehr heiß wird, die Geschwindigkeit senken.
• Eine geeignete Flüssigkeit zum Ölen/Kühlen benutzen, z. B. Alkohol für Alu und Öl für Stahl.
• Beim Sägen von dünnem Metall empfiehlt es sich, vor dem Sägen eine Schicht Sperrholz an jeder Seites des Metalls mit Zwingen anzubringen. Alle Schichten durchsägen.

Überlastung und Schutz

Das Gerät und der Akku sind mit einer Reihe von Schutzvorrichtungen ausgerüstet.

• Bei kurzzeitiger Überbelastung kann der Überlastungsschutz das Gerät bzw. den Akku abschalten. Der Überlastungsschutz ist selbstrückstellend. Den Stromschalter loslassen und ein paar Sekunden warten, sodass das Gerät belastungsfrei ist. Dann erneut starten. Das Gerät sollte nun wieder normal funktionieren.
• Bei längerer Überbelastung kann der Überhitzungsschutz das Gerät bzw. den Akku abschalten. Der Überhitzungsschutz ist selbstrückstellend, aber das Gerät kann erst wieder gestartet werden, wenn es abgekühlt ist. Die Maschine vor erneuter Benutzung abkühlen lassen. Das Gerät nicht für längere Zeit direkter Sonneneinstrahlung aussetzen. Dies kann den Überhitzungsschutz auslösen lassen.
• Der Akku verfügt über einen Unterspannungsschutz, der auslöst, wenn der Akku entladen ist. Der Unterspannungsschutz schaltet dann automatisch das Gerät ab und der Akku muss geladen werden.

Pflege und Wartung

• Die Belüftungsöffnungen des Motors immer frei von Verschmutzungen halten.
- Das Gerät mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
- Bei längerer Nichtbenutzung das Gerät mit vollständig geladenem Akku aufbewahren.
- Das Gerät bei längerer Nichtbenutzung trocken und außer Reichweite von Kindern aufbewahren.

Fehlersuche

Das Gerät startet nicht.	Der Akku ist leer. Den Akku aufladen.Der Überlastungs- oder Überhitzungsschutz ist ausgelöst worden. Das Gerät vor erneuter Benutzung ein paar Sekunden lang ruhen bzw. abkühlen lassen.Ein-/Ausschalter defekt. Den Kundenservice kontaktieren.
Das Gerätschaltet ausoder läuft nur langsam.	Der Akku ist leer. Den Akku aufladen.Der Überlastungs- oder Überhitzungsschutz ist ausgelöst worden. Das Gerät vor erneuter Benutzung ein paar Sekunden lang ruhen bzw. abkühlen lassen.Wenn das Problem bestehen bleibt, sicherstellen, dass das Gerät nicht überbeansprucht wird. Die Belastung verringern.Sicherstellen, dass die Arbeitsaufgabe für das Gerät geeignet ist.
Der Akku wird nicht geladen.	Sicherstellen, dass das Ladegerät korrekt an die Steckdose angeschlossen ist.Sicherstellen, dass Spannung auf der Steckdose liegt.Sicherstellen, dass das der Akku unbeschädigt ist und korrekt an das Ladegerät angeschlossen ist.Sicherstellen, dass der Akku nicht defekt oder zu warm/kalt ist. Siehe Abschnitt Fehleranzeige beim Laden weiter oben.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Hubzahl ohne Last 0–2150 /min

Sägeblatthalterung Typ T

Schnitttiefe in Holz 65 mm, Aluminium 20 mm, Stahl 10 mm

Kippbare Fußplatte 0–45°

Verstellbare Pendelbewegung 4 Stufen

Beleuchtung LED

Schallpegel LpA = 82,4 dB(A), Unsicherheit KpA = 3 dB (A)

LwA = 93,4 dB(A), Unsicherheit KwA = 3 dB(A)

Gehörschutz tragen,

wenn der Geräuschpegel

folgenden Wert übersteigt 80 dB(A)

Schwingungsemissionswert Holz a _h=7,68 m/s^2, K=1,5 m/s^2

Schwingungsemissionswert Metall a_h=5,89 m/s^2, K=1,5 m/s^2

Gewicht 2,4 kg (inkl. 2,0-Ah-Akku)

Konformitätserklärung

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

18V JIGSAW

Cocraft 41-1242

CSJ18H.2

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
