Produkttyp	Sladdlös sticksåg
Märke	Cocraft
Modell	PRO JT18-P (även CSJ18H.2, Art.nr 41-1242)
Strömkälla	Batteri (säljs separat, 18V Li-jon)
Tomgångshastighet	0-2150 slag/min
Sågbladshållare	T-skaft
Kapacitet trä	65 mm
Kapacitet aluminium	20 mm
Kapacitet stål	10 mm
Sågbordsvinkel	0-45° (vänster och höger)
Pendelrörelse	4-stegs justerbar
Arbetsljus	LED (aktiveras med avtryckaren)
Vikt (med 2,0 Ah batteri)	2,4 kg
Ljudnivå (LpA)	82,4 dB(A), K=3 dB(A)
Vibration (träkapning)	7,68 m/s², K=1,5 m/s²
Vibration (metallkapning)	5,89 m/s², K=1,5 m/s²
Säkerhetsfunktioner	Avtryckarlås, överbelastningsskydd, övertemperaturskydd, djupurladdningsskydd
Batteriindikator	3-nivåers LED-indikator (100%, 90%, 25%)
Laddningstid (2,0 Ah batteri)	Cirka 40 minuter
Laddningstid (4,0 Ah batteri)	Cirka 90 minuter
Ingående tillbehör	Insexnyckel, splitterskydd, dammsugaradapter
Underhåll	Rengör med fuktig trasa och mild rengöring; håll ventileringsöppningar rena
Förvaring	Förvaras torrt, utom räckhåll för barn; ta bort batteriet när det inte används

Vanliga frågor - PRO JT18-P Cocraft

Hur byter jag sågbladet på Cocraft PRO JT18-P sticksågen?

Först, ta bort batteriet. Vrid sågbladshållaren till öppet läge, sätt i det nya T-skaftsbladet helt i hållaren, släpp sedan hållaren för att låsa det. Se till att bladet löper längs styrrullen och är ordentligt fastsatt.

Hur justerar jag sågbordsvinkeln?

Lossa skruven med den medföljande insexnyckeln, skjut sågbladet framåt, luta till önskad vinkel (0-45° vänster eller höger), dra sedan åt skruven. För fasta inställningar (0° och 45°), skjut sågbladet tillbaka till spärren.

Vad gör pendelrörelseväljaren?

Pendelrörelsen (lägen 0 till III) styr bladets orbitalrörelse. Läge 0 är för metall och hårdplast (ingen pendel), I för icke-järnmetaller och hårdträ, II för trä och III för snabbaste snitt i trä.

Vilka batterier är kompatibla med denna sticksåg?

Sticksågen använder 18V Li-jon-batterier från Cocrafts PRO-serie. Både 2,0 Ah och 4,0 Ah batterier finns tillgängliga (säljs separat). Laddaren säljs också separat.

Hur lång tid tar det att ladda batteriet?

Laddningstiden är cirka 40 minuter för ett 2,0 Ah batteri och 90 minuter för ett 4,0 Ah batteri, med angiven laddare. Ladda endast mellan 5-40°C.

Vad ska jag göra om sticksågen inte startar?

Kontrollera om batteriet är urladdat (ladda vid behov). Om överbelastnings- eller övertemperaturskyddet utlösts, släpp avtryckaren och låt verktyget svalna i några sekunder. Om problemet kvarstår, kontakta kundtjänst.

Hur rengör och underhåller jag sticksågen?

Torka av sticksågen med en fuktig trasa och endast milda rengöringsmedel. Håll motorns ventilationsöppningar fria från föroreningar. Använd inte lösningsmedel eller frätande kemikalier. Förvara på torr plats.

Kan jag använda splitterskyddet när sågbordet är lutat?

Nej, splitterskyddet ska endast användas när sågbordsvinkeln är inställd på 0°. Det hjälper till att förhindra ytflisning på trä.

Vilka säkerhetsåtgärder bör jag vidta när jag använder sticksågen?

Använd alltid skyddsglasögon och hörselskydd. Håll händerna borta från sågbladet, säkra arbetsstycket och se till att batteriet är borttaget före justeringar. Tvinga inte verktyget.

Hur ska jag göra mig av med sticksågen eller batteriet?

Släng inte med hushållsavfall. Lämna till en lokal återvinningsstation eller kontakta inköpsstället för miljösäker avfallshantering. Batterier måste kasseras separat.

BRUKSANVISNING PRO JT18-P Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för laddbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm och ångor.
c) Håll barn och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära eller dra handverktyget eller för att rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.
4) Användning och underhåll av det elektriska handverktyget
a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta ut stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat har inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.
b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.
c) Använd laddbara handverktyg endast tillsammans med därför ämnade batterier. Användning av andra batterier kan orsaka skade- och brandrisk.
d) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från den ena batteripolen till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.
e) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Säkerhetsinstruktioner - Sticksåg

Varning: Ta alltid ut batteriet ur sticksågen före justering, service eller underhåll.

1. Håll sticksågen där greppytan är isolerad när arbeten utförs där det kan finnas risk för att sågbladet kan komma i kontakt med dolda spänningsförande ledningar eller sticksågens egen sladd. Sågblad som kommer i kontakt med spänningsförande ledningar kan orsaka att exponerade metalldelar på sticksågen blir spänningsförande vilket skulle kunna ge användaren en elektrisk stöt.
2. Håll undan händerna från bladet och andra rörliga delar.
3. Sträck dig inte under materialet som sågas. Var extra försiktig om bladet eller handen är skymda vid sågning. Se till att det är fritt på undersidan av materialet som ska sågas.
4. Använd inte slöa eller skadade sågblad. Böjda sågblad kan lätt brytas av eller orsaka kast.
5. Låt sticksågen gå upp i fullt varv innan sågen förs mot arbetsstycket.
6. Se till att fotplattan ligger an mot arbetsstycket under hela arbetsmomentet. Var extra försiktig vid vinklad fotplatta då det är lätt att felbelasta sågbladet i sidled.
7. Säkra arbetsstycken med tving, skruvstycke etc.
8. Kontrollera att inställningarna är rätt och att bladet sitter fast i fästet innan sågningen påbörjas.
9. Se till att sågbladet har stannat helt innan maskinen tas ifrån sågsnittet, sågbladet får inte bromsas genom att trycka det mot arbetsstycket.

Särskilda säkerhetsföreskrifter för batterier/batteripack

a) Försök aldrig öppna, ta isär eller på något annat sätt skada eller göra åverkan på batteriet.
b) Kortslut inte batteriet. Förvara inte batteriet på sådant sätt att det kan komma i kontakt med andra batterier eller med andra strömledande föremål. När batteriet inte används, håll det på avständ från alla metallföremål, t.ex. gem, mynt, nycklar, spikar och skruvar. Dessa föremål kan skapa kontakt mellan batteriets terminaler och kortsluta batteriet, vilket kan leda till brännskador eller brand.
c) Utsätt inte batteriet för värme eller öppen eld. Förvara inte batteriet i ihållande solljus.
d) Utsätt inte batteriet för slag och stötar.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så har skett, skölj omedelbart det utsatta området med rikligt med vatten och ta kontakt med läkare.
f) Om batteriet eller delar av det har svalts, sök omedelbart kontakt med läkare.
g) Håll batteriet rent och torrt.
h) Rengör batteriet med en ren, torr trasa.

i) Batteriet måste laddas innan det används. Följ alltid anvisningarna i den här bruksanvisningen och använd rätt laddmetod.
j) Låt inte batteriet stå på laddning under längre perioder när det inte används.
k) Om batteriet har lagrats under en längre period kan det behöva laddas och urladdas ett flertal gånger innan det uppnår sin fulla kapacitet.
I) Batteriet har bäst kapacitet när det används i rumstemperatur (20 ± 5 °C).
m) När batteriet ska lämnas till återvinning, håll batterier med olika elektrokemisk uppbyggnad separerade från varandra.
n) Ladda batteriet endast med den medföljande laddaren. Använd ingen annan laddare än den som är speciellt utformad och avsedd för det aktuella batteriet. En laddare som är avsedd för en viss typ av batterier kan, om den används till andra batterier, leda till brand.
○) Använd inte ett batteri som är avsett för annat verktyg än det som beskrivs i den här bruksanvisningen.
p) Håll batteriet utom räckhåll för barn.
q) Spara alla originaldokument som medföljer verktyget, för framtida bruk.
r) Ta ut batteriet ur verktyget när det inte används.
s) När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Säkerhetsinstruktioner för batterier och laddare

• Försök aldrig att öppna batteriet.
• Förvara aldrig batteriet i direkt solljus eller vid temperaturer över 40 °C.
• Ladda batteriet endast i temperaturer mellan 5 och 40 °C.
• Utsätt aldrig batteriet eller laddaren för vatten.

Vibration

• Mätningen av den vibrationsnivå som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen!

Använd alltid hörselskydd. Använd alltid skyddsglasögon. Använd alltid andningsskydd.

Håll batteriet på avständ från värme, t.ex. ihållande solljus eller öppen eld, vatten och fukt. Risk för explosion.

Endast för inomhusbruk.

Utsätt inte produkten för regn, vatten eller annan vätska.

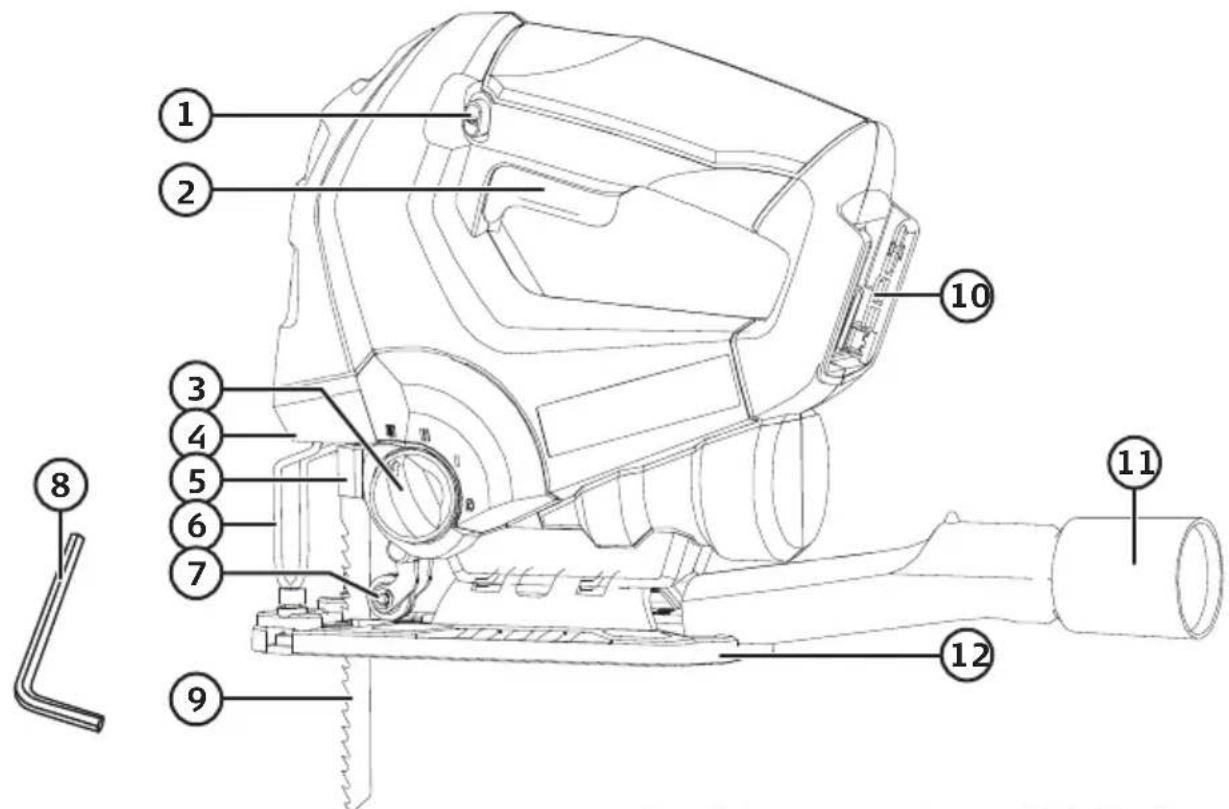

Produktbeskrivning

1. Låsreglage för strömbrytare
2. Strömbrytare
3. Vred för reglering av pendelrörelse
4. Belysning (tänds när strömbrytaren trycks in och släcks när strömbrytaren släpps)
5. Snabbfäste för sågblad (typ T)
6. Sågbladsskydd
7. Bladstyrning
8. Insexnyckel
9. Sågblad (säljs separat)
10. Batterianslutning
11. Dammsugaradapter
12. Fotplatta

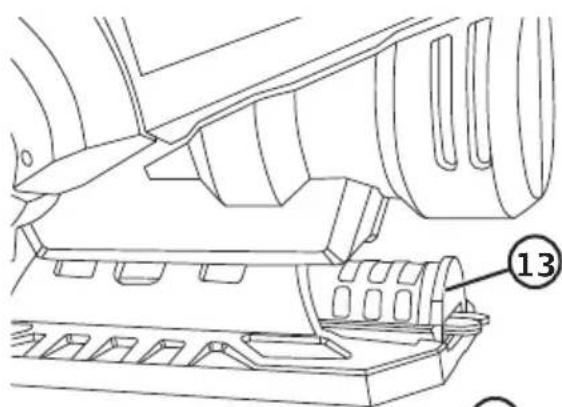

13. Förvaring för sågblad
14. Spjälkningsskydd

Montering och justering

Obs! Ta alltid ut batteriet ur sticksågen före montering/byte av sågblad, justering, service eller underhåll.

Montering/byte av sågblad

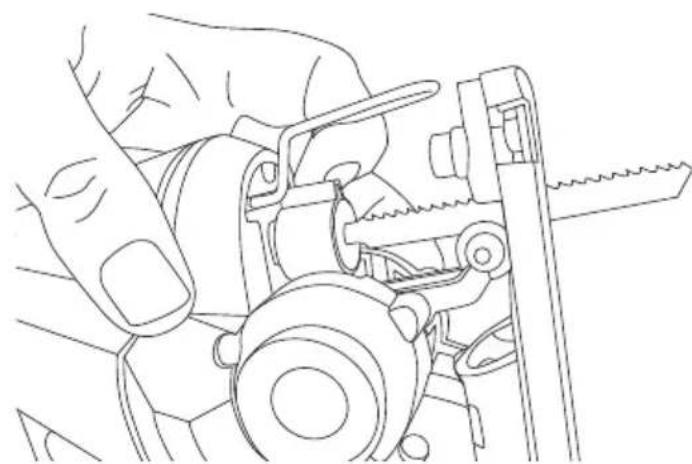

1. Vrid snabbfästet till det läge som bilden visar och skjut in sågbladet helt i fästet.

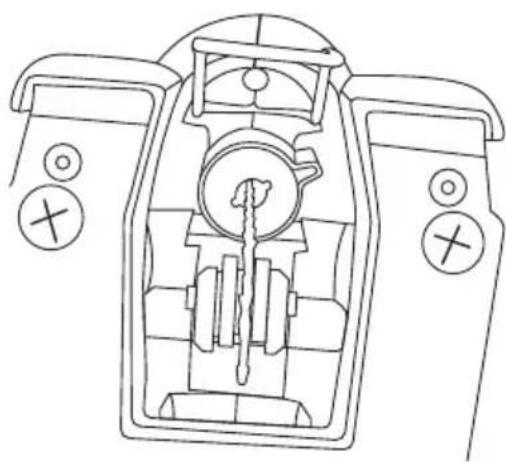

1. Släpp tillbaka snabbfästet och kontrollera att det står som bilden visar.

2. Kontrollera att sågbladet ligger i bladstyrningen och sitter fast ordentligt.

1. Fotplattan (12) kan vinklas till max 45° höger eller vänster. Den har fasta lägen för 0° och 45°.

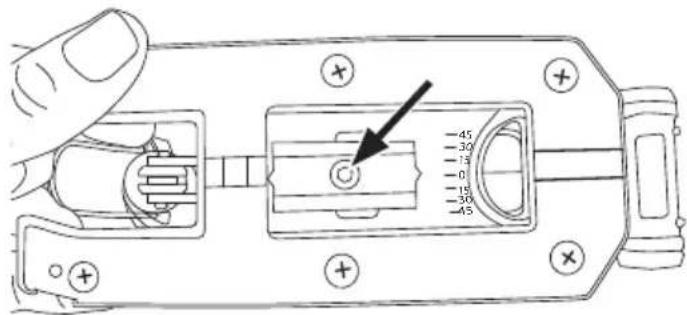

2. Lossa insexskruven som håller fotplattan, använd den medföljande insexnyckeln.

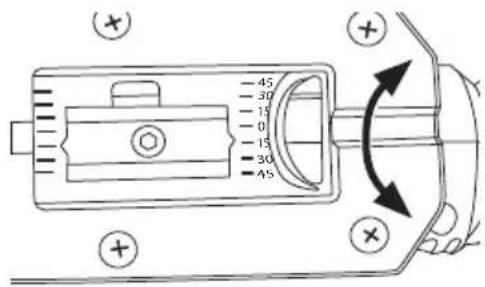

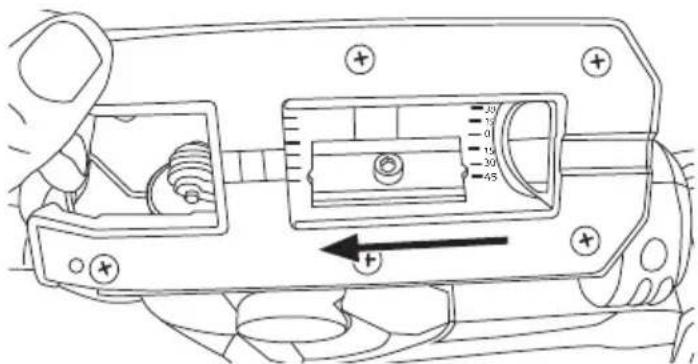

3. Skjut fotplattan framåt och ställ in önskad vinkel:

1. 45°: Skjut tillbaka fotplattan till sitt fasta läge och dra fast.

1. Annan vinkel: Dra fast fotplattan i framskjutet läge.

Inställning av pendling

Med justerbar pendelrörelse kan sågningen anpassas till materialet. Vrid reglaget (3) till önskat läge.

Läge 0: Plåt, stål, hård plast och gummi (ingen pendelrörelse)

Läge I: Icke järnhaltig metall, hårt trä och hård plast

Läge II: Trä

Läge III: Trä (störst pendelrörelse vilket ger högsta avverkning)

Spjälkningsskydd

Spjälkningsskyddet (14) motverkar att ytan spjälkar sig vid sågning i trä. Spjälkningsskyddet får endast användas med fotplattan inställd på 0°. Spjälkningsskyddet monteras i fotplattan genom att trycka fast det underifrån.

Batteri och laddare

Obs! Batteri och laddare säljs separat.

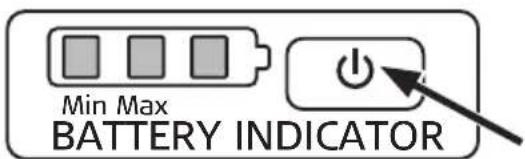

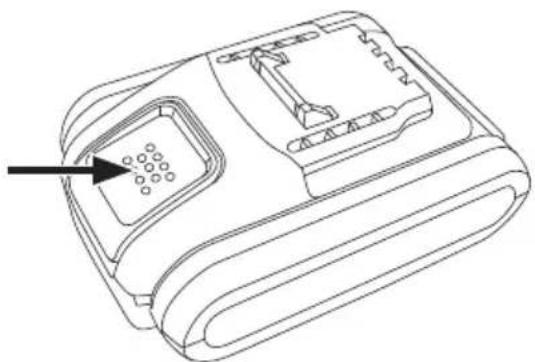

Batteriindikatorn på batteriet

Obs! Indikatorn ger en ungefärlig bild av batteriets laddstatus, procenttalen nedan är att betrakta som ungefärliga uppgifter.

• Tryck in knappen till höger om indikatorn för visning av batteristatus.
• Vid fulladdat batteri (100 %) lyser alla tre dioderna. Vid ca 90 % kvar släcks en och två dioder lyser. Vid ca 25 % kvar släcks ytterligare en och endast en diod lyser. Lyser ingen diod är batteriet helt urladdat och måste laddas.

Laddning

Laddtemperatur 5–40 °C.

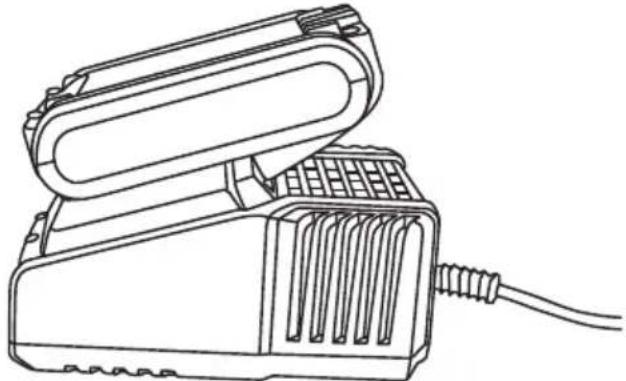

1. Anslut laddaren till ett vägguttag. Den gröna lysdioden tänds.

2. Skjut i batteriet i laddaren. Den gröna lysdioden släcks och den röda lysdioden lyser med ett fast sken när laddning pågår.

3. När batteriet är fulladdat lyser den gröna lysdioden med fast sken.

4. Dra ut batteriet ur laddaren och dra ut laddarens nätkabel ur vägguttaget när batteriet är fulladdat.

- Laddtiden är ca 40 min för 2,0 Ah-batteriet och ca 90 min för 4,0 Ah-batteriet.

- Batteriet kan bli varmt vid laddning. Detta är helt normalt.

- Laddaren och batteriet fungerar bäst vid normal rumstemperatur. Ladda inte i direkt sollius eller i lägre temperaturer. Temperaturområde för laddning, 5–40 °C.

- När batteriet är urladdat stänger batteriets elektronik av sticksågen automatiskt.

- Vid längre förvaring (månader) ska batteriet vara laddat.

Felindikering vid laddning

- Den röda lvsdioden blinkar: defekt batteri, byt ut batteriet.

- Den gröna lysdioden blinkar: Batteriet är för varmt eller kallt för att laddas. Låt batteriet uppnå normal rumstemperatur innan det laddas.

Sätt i/ta ut batteriet ur sticksågen

1. Skjut låsreglaget för strömbrytaren (1) till vänster så att strömbrytaren är låst. Detta för att undvika att sticksågen startas oavsiktligt när batteriet sätts i.

2. Skiut in batteriet helt i sitt fäste.

3. Tryck ner batterilåset och dra ut batteriet ur fästet när det behöver laddas.

Start: Skjut låsreglaget (1) till höger för att låsa upp strömbrytaren (2). Hastigheten regleras genom att strömbrytaren trycks in olika mycket.

Stopp: Släpp strömbrytaren.

Användningstips

Förberedelser

• Mät och märk ut såglinjen noga innan du börjar såga.
• Sätt fast små arbetsstycken med en tving eller liknande. Se till att anslutningskabeln inte kommer nära sågbladet under sågningen.
• Kontrollera att fotplattan är låst i 0°-läge innan du börjar såga.
• Om du är osäker på val av hastighet eller sågblad, provsåga i en provbit av samma material.

Sågning

• Håll sticksågen i ett fast grepp. Se till att sågbladet inte är i kontakt med arbetsstycket, tryck sedan på strömbrytaren och starta sticksågen. Låt motorn gå upp i varv innan du börjar såga.
• Tryck inte sticksågen hårt framåt utan låt sågbladet göra jobbet.
• Håll inte handen på undersidan av arbetsstycket, där du inte ser sågbladet.

Insågning

Var mycket försiktig vid insågning. Insågning är endast lämplig i mjuka material, t.ex. trä.

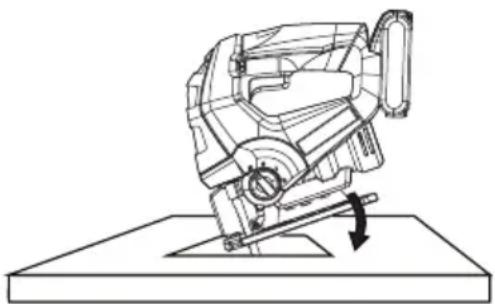

1. Luta sticksågen framåt så att den vilar på främre delen av fotplattan. Se till att inte sågbladet är i kontakt med arbetsstycket.
2. Starta motorn och vinkla försiktigt ner sticksågen så att sågbladet arbetar sig in i arbetsstycket tills hela fotplattan vilar mot arbetsstycket.

(Ett alternativ till insågning är att borra ett tillräckligt stort hål för sticksågbladet och starta sågningen i hålet.)

Sågning i metall

• Var försiktig, sågbladet kan lätt böjas.
• Använd ett fintandat sågblad om sticksågen vibrerar mycket under sågning.
• Sänk hastigheten om sågbladet blir mycket varmt.
• Använd någon typ av smörjning/kylning av sågbladet, t.ex. alkohol till aluminium och olja till stål.
• Vid sågning av tunn metall är det lämpligt att fästa ett lager tunn plywood etc. med tvingar på varje sida om metallen. Såga igenom alla lager.

Överbelastning och skydd

Sticksågen/batteriet har ett antal skydd för att undvika skada.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av sticksågen/batteriet. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att sticksågen är utan belastning och starta den på nytt. Den ska nu fungera normalt.
• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av sticksågen/batteriet. Skyddet är självåterställande men sticksågen går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt sticksågen svalna innan arbetet återupptas. Undvik att utsätta sticksågen för ihållande solljus under långa perioder. Detta kan leda till att överhettningsskyddet aktiveras.
• Batteriet har ett underspänningsskydd som aktiveras när batteriet blir urladdat. Underspänningsskyddet stänger av sticksågen och batteriet måste laddas.

Skötsel och underhåll

• Håll alltid motorns ventilationsöppningar fria från föroreningar.
• Rengör sticksågen med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Om sticksågen inte ska använda under en längre period ska batteriet vara fulladdat före förvaring.
• Förvara sticksågen torrt, utom räckhåll för barn, om den inte ska användas under en längre period.

Felsökningsschema

Sticksågen startar inte.	Batteriet är urladdat. Ladda batteriet.Överbelastnings- eller överhettningsskyddet har aktiverats. Låt stick-sågen vila några sekunder eller svalna innan arbetet återupptas.Strömbrytaren är defekt. Kontakta kundtjänst.
Sticksågen stängs av eller går sakta.	Batteriet är urladdat. Ladda batteriet.Överbelastnings- eller överhettningsskyddet har aktiverats. Låt stick-sågen vila några sekunder eller svalna innan arbetet återupptas.Om problemet kvarstår, försäkra dig om att sticksågen inte över-belastas. Minska belastningen.Är arbetsuppgiften lämplig för sticksågens kapacitet?
Batteriet laddas inte.	Är laddaren ordentligt ansluten till vägguttaget?Finns det ström i vägguttaget?Är batteriet helt och ordentligt anslutet till laddaren?Är batteriet defekt eller för varmt/kallt?Se avsnittet Laddning-Felindikering vid laddning ovan.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Ställbar pendelrörelse 4 steg

Belysning LED

Ljud LpA = 82,4 dB(A), onoggrannhet KpA = 3 dB(A)

LwA = 93,4 dB(A), onoggrannhet KwA = 3 dB(A)

Använd hörselskydd

när ljudet överstiger 80 dB(A)

Vibrationsvärde trä a _h=7,68 m/s^2, K=1,5 m/s^2

Vibrationsvärde metall a h = 5,89 m/s^2 , K = 1,5 m/s^2

Vikt 2,4 kg (med 2,0 Ah-batteri)

Stikksag

Art.nr. 41-1242 Modell CSJ18H.2

Försäkran om överensstämmelse

Samsvarerklæring

Declares that this product complies with the requirements of the following directives and standards Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internet

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi
