Produkttyp	Passiv-Infrarot- und Mikrowellen-Warnmelder mit Doppeltechnologie
Spannungsversorgung	12 Vdc ± 30%
Stromaufnahme	max. 40 mA, Standby 30 mA
Mikrowellenfrequenz	10,525 GHz, Strip 8 dBm
Übertragene Funkleistung	< 20 mW (13 dBm)
Alarmzeit	3 s
Relaisausgang Alarm	Halbleiterrelais 100 mA / 24 V
Relaisausgang Manipulationsschutz	100 mA / 30 V
Betriebstemperatur	-10 °C bis +55 °C
Luftfeuchtigkeit	95%
Sicherheitsgrad	2 (EN 50131-2-4)
Umgebungsklasse	II (EN 50131-2-4)
Überwachungsbereich (max.)	15 m bei 90° Öffnungswinkel (Installationshöhe 2,1 m)
Erfassungswinkel	90° horizontal
Linsentyp	Fresnel-Linse mit 18 Strahlenbündeln in 4 Ebenen
LED-Anzeigen	Gelb (Infrarot), Grün (Mikrowelle), Rot (Alarm), gemeinsames Blinken (Abdeckungsalarm)
Erfassungsmodi	AND, Blind, einstellbare Empfindlichkeit
Leitungsabgleich	Öffner, doppelt (DEOL), dreifach (TEOL) – 16 auswählbare Widerstände
Abdeckungsüberwachung	Ja, mit automatischer Kalibrierung und Selbsttest
Installationsart	Wandmontage oder mit Gelenk (90° horizontal, 30° vertikal)

Häufig gestellte Fragen - 01721 Vimar

Wie schließe ich den Warnmelder an ein Steuergerät an?

Der Anschluss erfolgt über die Klemmen +12V, SET, EOL, MANIPULATIONSSCHUTZ, ALARM, DEOL, MASK und TEOL. Je nach Steuergerät können doppelter (DEOL) oder dreifacher (TEOL) Leitungsabgleich gewählt werden. Bei offenen Schaltbrücken ist der Melder als Öffnerkontakt konfiguriert.

Wie stelle ich die Mikrowellenreichweite ein?

Drehen Sie den Trimmer auf den Mindestwert (Reichweite 4–15 m). Begeben Sie sich an das Ende des zu schützenden Bereichs und bewegen Sie sich auf den Melder zu. Die grüne LED zeigt die Mikrowellenerfassung an. Erhöhen Sie die Reichweite schrittweise im Uhrzeigersinn, bis die LED beim Test anspricht.

Welche Erfassungsmodi gibt es?

Der Melder bietet die Modi AND (beide Technologien gleichzeitig) und Blind (AND oder mindestens 6 Mikrowellenerfassungen ohne Infrarot). Der Blind-Modus verhindert Sabotage der Infrarotlinse. Die Empfindlichkeit ist über Dip-Schalter 3 einstellbar.

Was bedeuten die LED-Anzeigen?

Gelb = Infrarot-Erfassung, Grün = Mikrowellen-Erfassung, Rot = Alarm. Gleichzeitiges Blinken aller drei LEDs zeigt einen Abdeckungsalarm an. Der Alarmspeicher zeigt nach Ausschalten der Anlage den letzten Alarmtyp an.

Wie aktiviere ich die Abdeckungsüberwachung?

Setzen Sie Dip-Schalter 1 auf ON. Nach Aktivierung geht der Melder für 60 s in den Selbsttestmodus. Schließen Sie die Frontblende und entfernen Sie sich. Der Sensor führt eine automatische Kalibrierung des Abdeckungsgrads durch.

Was ist der Blind-Modus und wann wird er verwendet?

Im Blind-Modus (Dip-Schalter 2 auf ON) löst der Melder Alarm aus, wenn entweder beide Technologien gleichzeitig erfassen oder mindestens sechs Mikrowellenerfassungen ohne Infrarot erfolgen. Dieser Modus eignet sich für Räume mit möglichen Totzonen oder bei Sabotagegefahr der IR-Linse.

Wie führe ich einen Walk Test durch?

Nach jedem Einschalten der Stromversorgung schaltet der Melder für 40 min in den LED-ON-Zustand – unabhängig von der Einstellung. Bewegen Sie sich im überwachten Bereich und beobachten Sie die LEDs. So können Sie den Erfassungsbereich auch bei deaktivierten LEDs testen.

Wie funktioniert der Alarmspeicher?

Wenn die SET-Leitung angeschlossen ist, zeigt der Melder nach Ausschalten der Anlage den ersten erfassten Alarmtyp an. Die Anzeige erfolgt über die LEDs (siehe Tabelle in der Anleitung). Der Speicher wird beim Einschalten der Anlage zurückgesetzt.

Welche Abschlusswiderstände werden benötigt?

Der Melder bietet 16 auswählbare Widerstände über Schaltbrücken (J1). Für das Vimar By-alarm-System wählen Sie 3k3 für Manipulationsschutz, 4k7 für Alarm und 15k für Abdeckung. Für DEOL oder TEOL folgen Sie den Anschlussplänen.

Wie installiere ich den Warnmelder?

Befestigen Sie den Gehäuseboden mit Schrauben direkt an der Wand oder mit dem mitgelieferten Gelenk (90° horizontal, 30° vertikal einstellbar). Die ideale Installationshöhe beträgt 2,1 m. Verwenden Sie abgeschirmte halogenfreie Kabel (max. 100 m Länge).

BEDIENUNGSANLEITUNG 01721 Vimar

Passiv-Infrarot- und Mikrowellen-Warnmelder By-alarm mit Doppeltechnologie, mit Abdeckungsüberwachung, Unterkriechschutz, AP-Einbau.

Das Gerät ist mit dem Modus "Blind" ausgestattet, der Sabotagen zu Lasten der Infrarot-Linse vorbeugt; der Warnmelder verfügt über zahlreiche Funktionen, wie Abdeckungsüberwachung, Autoset, Speicher des Alarmtyps. Der Vorteil dieses Warnmelders beruht auf zwei verschiedenen Erfassungsmodi in zwei Empfindlichkeitsstufen; dies ermöglicht die Auswahl des für den zu schützenden Standort passendsten Erfassungsmodus, woraus das beste Verhältnis zwischen maximaler Erfassungsfähigkeit und minimalem Risiko von Fehlmeldungen resultiert.

MERKMALE

• Versorgung: 12 Vdc ± 30%
• Stromaufnahme: 40 mA max., 30 mA in Standby
- Mikrowelle: Strip 8 dbm 10,525 GHz
• RFI-Störfestigkeit: 0,1 / 500 MHz 3 V/m
- Übertragene Funkleistung: < 20 mW (13 dBm)
- Alarmzeit: 3 s
• Halbleiterrelais: 100 mA / 24 V
- Manipulationsschutz-Gehäusedeckel: 100 mA / 30 V
- Betriebstemperatur: - 10 °..+ 55 °C
• Raumfeuchtigkeit: 95%
• Sicherheitsgrad: 2 (EN 50131-2-4)
- Umgebungsklasse: II (EN 50131-2-4)

LED-Anzeigen

• Gelb: Infrarot-Erfassung
• Rot: Alarm
• Grün: Mikrowellen-Erfassung
• Gleichzeitiges Blinken der drei LEDs: Abdeckungsalarm

FUNKTIONSWEISE.

• Doppeltechnologie-Warnmelder: Infrarot und Mikrowelle
• Abdeckungsüberwachung
• Erfassungsmodus BLIND/AND
- Einstellbare Erkennungsempfindlichkeit
- Zeitgesteuerter Alarmtyp-Speicher
- LED Off interaktiv
• Ferngesteuerter WALK TEST
- Antiflicker
• Mikrowelle Microstrip Impuls-Emission
• Fresnel-Linse 18 Strahlenbündel 4 Ebenen
- Überwachungsbereich 90° für 15 m in einer Installationshöhe von 2,1 m
• 16 auswählbare Abschlusswiderstände
- Eckinstallation an der Wand mit Gelenk (Einstellung 90° waagerecht, 30° senkrecht).

ABGLEICH DER LEITUNGEN

Der Warnmelder beinhaltet auswählbare Abschlusswiderstände für den Anschluss des Geräts an Steuergeräte mit doppeltem (DEOL) oder dreifachem Abgleich (TEOL). Achtung: Bei offenen Schaltbrücken It. Werkseinstellung ist der Warnmelder wie ein beliebiger Sensor mit Öffnerkontakten konfiguriert.

Anschluss bei doppeltem Abgleich

Zum Einrichten des doppelten Abgleichs die Widerstände Manipulationsschutz (Reihe) und Alarm anhand der entsprechenden Schaltbrücken auf J1 auswählen; daraufhin die Ausgänge DEOL und EOL an den Zoneneingang des Steuergeräts anschließen.

Anschluss bei dreifachem Abgleich (Standardkonfiguration)

Zum Einrichten des dreifachen Abgleichs die Widerstandswerte Manipulationsschutz (Reihe), Alarm und Abdeckung anhand der entsprechenden Schaltbrücken auswählen und den Ausgang TEOL brücken.

Danach die Ausgänge TEOL und EOL an den Zoneneingang des Steuergeräts anschließen.

HINWEIS: Falls das Steuergerät ausschließlich den doppelten Abgleich unterstützt und dennoch die Abdeckungsüberwachung auf der gleichen Zone angeschlossen werden soll, wie folgt verfahren:

- die Widerstände wie beim DEOL Anschluss auswählen und den Ausgang TEOL brücken;

- die Ausgänge TEOL und EOL an den Eingang des Steuergeräts anschließen.

Bei einem Abdeckungsalarm wird in der Zone ein Sabotagealarm gemeldet und die drei LEDs des Sensors blinken gleichzeitig auf.

Öffner- oder einfacher Abgleichanschluss

Für Öffner- oder einfachen Abgleichanschluss die Schaltbrücken lt. Werkseinstellung offen lassen und wie normal fortfahren.

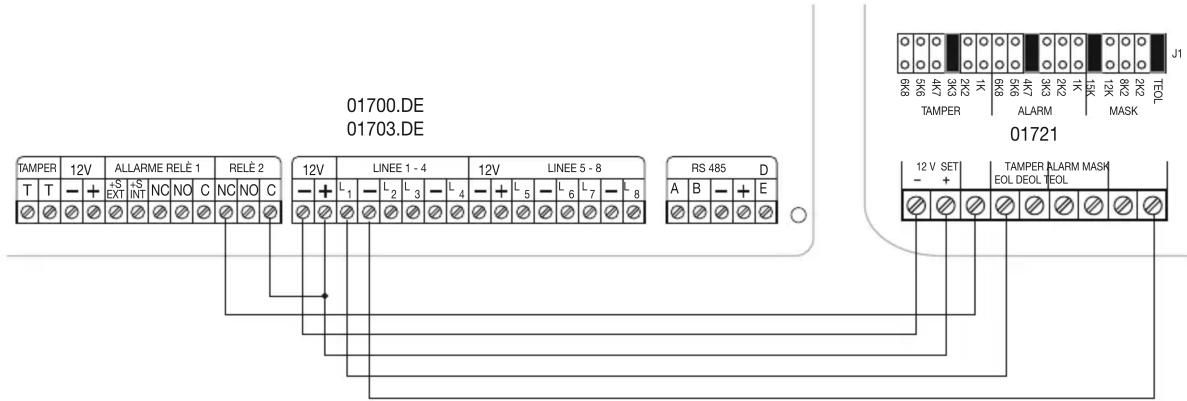

Anschluss für Vimar By-alarm-System

Entsprechend dem gewünschten Modus die Hinweise zum doppelten oder dreifachen Abgleich befolgen und die Werte 3k3 für MANIPULATIONSSCHUTZ, 4k7 für ALARM und 15k für ABDECKUNG wählen.

KONFIGURATION DES WARNMELDERS

Um die Funktionen des Geräts in vollem Umfang nutzen zu können, sollten die Dip-Schalter folgendermaßen eingestellt werden:

• Dip-Schalter 1 auf ON (Abdeckungsüberwachung ON)
• Dip-Schalter 2 auf ON (Blind)
• Dip-Schalter 3 (Empfindlichkeit SENS) in jedem spezifischen Fall gemäß Umgebungsgeräusch einstellen
• Dip-Schalter 4 auf ON (LEDs deaktiviert)
  Dann die Klemme SET an das Steuergerät anschließen.

Einstellung der Mikrowellenreichweite

Mit dem Trimmer den Mindestwert (Reichweite 4-15 m) einstellen, das Ende des zu schützenden Bereichs erreichen und sich bei erloschenen LEDs zum Sensor bewegen, dabei die Mikrowellen-Erfassung an der GRÜNEN LED überprüfen.

Sollte sich die LED nicht einschalten, die Reichweite durch Drehen des Trimmers im Uhrzeigersinn vergrößern und den Test sooft wiederholen, bis die geforderte Bedingung erzielt wird.

Achtung: Die Reichweite stets auf den Mindestwert einstellen, da die Mikrowellen die Wände durchqueren und eine übermäßige Reichweite die Leistungen im geschützten Bereich nicht steigert.

Überprüfung des Infrarot-Überwachungsbereichs

Die Frontblende anbringen und sich bei erloschenen LEDs im Raum bewegen, dabei die Infrarot-Erfassung durch Einschalten der GELBEN LED überprüfen.

Erfassungsmodus

• Modus AND: Dip-Schalter 2 auf OFF
  In diesem Modus erfolgt die Alarmanzeige, wenn beide Technologien nahezu gleichzeitig ein Eindringen erfassen. Dieser Modus eignet sich für Installationen unter instabilen Umgebungsbedingungen.

- Modus Blind: Dip-Schalter 2 auf ON

In diesem Modus erfolgt die Alarmanzeige wie bei AND oder wenn mehrere Mikrowellen-Erfassungen (mindestens 6) ohne jegliche Infrarot-Erfassung stattfinden. Der Modus Blind eignet sich für Installationen in Räumen, in denen gegebenfalls Totzonen vorhanden oder in denen Sabotagen der Infrarot-Technik möglich sind.

• Empfindlichkeit: Dip-Schalter 3 auf ON

Mit dieser Einstellung ergibt sich eine reduzierte Empfindlichkeit bei beiden Technologien:

• für Infrarot erfolgt die Erfassung bei Passieren von zwei Halbstrahlen;
• für die Mikrowelle liegt eine Erfassungszeit von 0,5 s bei einer Bewegung von 0,6 m/s vor.

Abdeckungsüberwachung

Jeder für die Abdeckung der Mikrowelle in Frage kommende Gegenstand löst einen Alarm aus, der durch Blinken der LEDs angezeigt und über die Klemme MASK an das Steuergerät gesendet wird; dieser Zustand verbleibt bis zur Beseitigung der Alarm auslösenden Ursache.

Wird die IR-Linse abgedeckt (Blatt Papier oder Pappe, Farbe, Spray), schaltet der Warnmelder in den Modus Mikrowelle, so dass der Einbruchsalarm nur mit dieser Erfassungstechnik festgestellt wird. Das Gerät beendet diesen Modus durch eine erneute Infrarot-Erfassung.

- Aktivierung der Abdeckungsüberwachung: Dip-Schalter 1 auf ON

Die Aktivierung der Funktion Abdeckungsüberwachung ist der letzte Arbeitsgang. Bei Aktivierung der Abdeckungsüberwachung geht der Wammelder für die Dauer von 60 s in den Modus Selbsttest über; während dieser Zeit die Frontblende des Geräts schließen und sich davon entfernen. Der Sensor startet dann den Modus SELBSTEICHUNG und führt die automatische Kalibrierung des Abdeckungsgrads aus.

Während dieser Phase sollte sich niemand in unmittelbarer Nähe des Sensors aufhalten, um die Selbsteichung nicht zu verfälschen.

Anzeige der Erfassungen

• Dip-Schalter 4 auf OFF: Erfassungsanzeigen AKTIV
• Dip-Schalter 4 auf ON: Erfassungsanzeigen NICHT AKTIV
  Mit angeschlossener SET-Leitung aktiviert der Sensor beim Ausschalten der Anlage (SET-Leitung +12 V) die Anzeigen für die Dauer von 30 s nach der ersten Erfassung.

By-alarm

01721

HINWEIS: Bei deaktivierten Anzeigen wird verhindert, dass etwaige Personen mit böswilligen Absichten die überwachten Zonen überprüfen, und mit angeschlossener SET-Leitung aktiviert der Warnmelder bei Ausschalten der Anlage die Anzeigen für die Dauer von 30 s nach der ersten Erfassung.

Mikrowellen-Ausschaltung

• Dip-Schalter 1 auf OFF: Abdeckungsüberwachung deaktiviert
• Dip-Schalter 4 auf ON: Erfassungsanzeigen NICHT AKTIV

Mit angeschlossener SET-Leitung wird die Mikrowelle beim Ausschalten der Anlage (SET-Leitung +12 V) deaktiviert, um den Raum nicht unnötig mit elektromagnetischen Wellen zu bestrahlen.

Eichtest

Die Dip-Schalter folgendermaßen einstellen:

• Dip-Schalter 1 auf OFF (Abdeckungsüberwachung OFF)
• Dip-Schalter 4 auf OFF (LEDs aktiviert)

Die Funktion Abdeckungsüberwachung ist in diesem Modus deaktiviert.

Walk Test

Bei jedem Einschalten der Stromversorgung schaltet der Warnmelder für die Dauer von 40 min unabhängig von der Einstellung in den Status LED ON; dadurch kann der Walk Test auch bei LEDs OFF ausgeführt werden

ALARMSPEICHER

Mit angeschlossener SET-Leitung wird bei Ausschalten der Anlage der erste erfasste nach den in folgender Tabelle angegebenen Modi angezeigt.

Anzeige des Alarmspeichers
Alarmtyp Grüne LED Rote LED Gelbe LED
Infrarot + Mikrowelle Aus	Ein Aus
Mikrowelle Ein Ein Aus
Abdeckungsüberwachung Blinkend Ein Blinkend

Der Alarmspeicher wird bei Einschalten der Anlage zurückgesetzt; durch die 30 s Verzögerung kann der Speicher auch in den zeitgesteuerten Zonen verwendet werden.

• Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.
• Zur Installation abgeschirmte, halogenfreie Kabel verwenden, die für die Installation mit Energiekabeln der Kategorie I (U0 = 400 V) Art. 01734.E (2x0,50 mm²+4x0,22 mm²) geeignet sind; Die Länge der Verbindungen darf 100 m nicht überschreiten.
• Der maximale Überwachungsbereich wird bei Installation des Warnmelders in einer Höhe 2,1 m erreicht.
• Bei Installation den für beide Technologien besten Erfassungspunkt wählen und den Sensor, wenn möglich, zur Innenseite des Raums von Türen, Fenstern, beweglichen Geräten und Wärmequellen entfernt ausrichten.
• Den Gehäuseboden mit den Schrauben an der Wand oder dem Gelenk befestigen (siehe hierzu die Angaben unter INSTALLATION).
• Beim Einschalten startet der Sensor den Selbsttest für die Dauer von 60 Sekunden; während dieser Phase leuchten die LEDs abwechselnd auf, anschließend erfolgt der Test des Überwachungsbereichs.

NORMKONFORMITÄT

EN 50131-2-4.

RED-Richtlinie.

Normen EN 60950-1, EN 50130-4, EN 50130-5, EN 61000-6-3, EN 300 440, EN 301 489-3 e EN 62479.

Vimar SpA erklärt, dass die Funkanlage der Richtlinie 2014/53/EU entspricht. Die vollständige Fassung der EU-Konformitätserklärung steht im Datenblatt des Produkts unter der Internetadresse www.vimar.com zur Verfügung.

CE! Klarstellung
AT BE BG	CY	HR
DK	EE	FI	FR	DE
EL	IE	DE	LV	LT
MO	MT	NL PL	PT
GB	CZ	RO	SK	SI
ES	SE HU

Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfällen zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten Sammelstelle für getrennte Müllentsorgung zu deponieren oder es dem Händler bei Ankauf eines neuen Produkts zu übergeben. Bei Händlern mit einer Verkaufsfläche von mindestens 400 m² können zu entsorgende Produkte mit Abmessungen unter 25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemessene Mülltrennung für das dem Recycling, der Behandlung und der umweltverträglichen Entsorgung zugeführten Gerätes trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begünstigt den Wiedereinsatz und/oder das Recyclen der Materialien, aus denen das Gerät besteht.

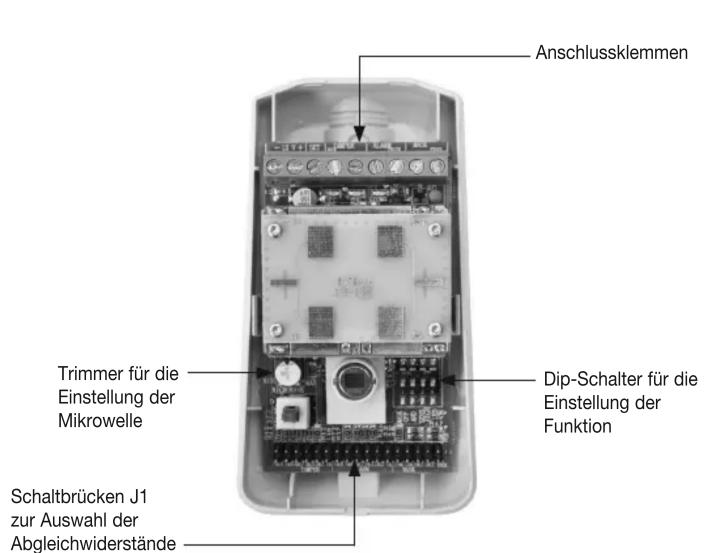

VORDERANSICHT UND KLEMMEN

-12 +: Stromeingang
SET: Eingang Anlagenstatus, der bei +12 V die Anlage als ausgeschaltet einstuft
EOL: Gemeinsamer Ausgang für Leitungsende
MANIPULATIONSSCHUTZ: Ausgang Manipulationsschutz NC. Bei Entfernung der Frontblende ist der Kontakt geöffnet
ALARM: Alarmausgang NC. Im Alarmzustand ist der Kontakt geöffnet
DEOL: Ausgang für doppelten Abgleich
MASK: Öffner-Ausgang Abdeckungsüberwachung. Bei Abdeckungsalarm ist der Kontakt geöffnet
TEOL: Ausgang für dreifachen Abgleich

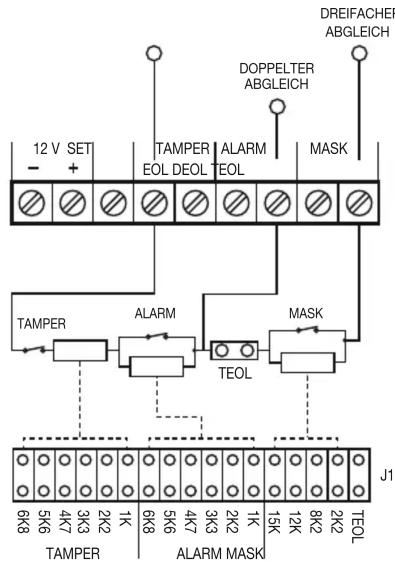

ANSCHLÜSSE (dreifacher Abgleich)

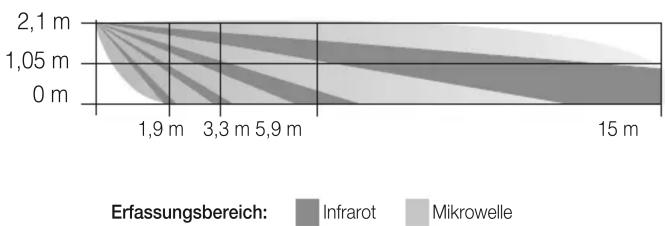

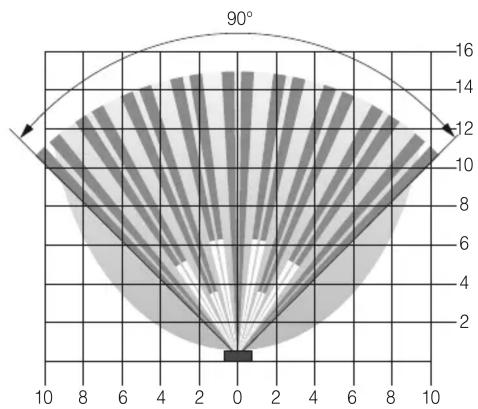

DIAGRAMME DES ÜBERWACHUNGSBEREICHS

INSTALLATION

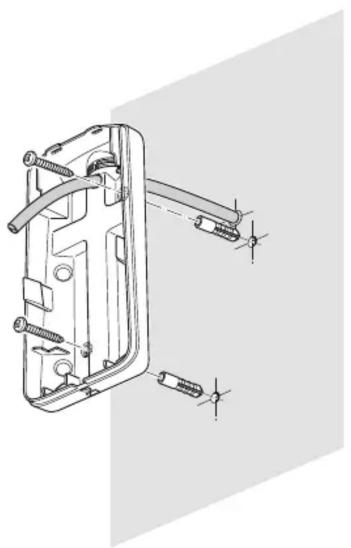

1 - Wandinstallation

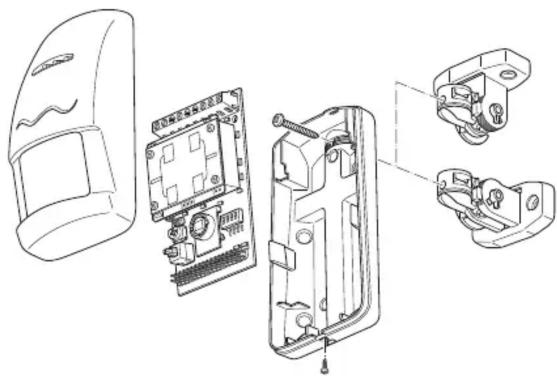

2 - Installation mit Gelenk
