01725 - Nicht kategorisiert Vimar - Kostenlose Bedienungsanleitung

Produkttyp	Schnittstellenkabel und Wandler
Modell	01725
Marke	Vimar
Verwendung	Konfiguration der By-alarm Alarmanlage
Anschluss Steuergerät	10-poliger Stecker an Steuerplatine (CN3)
Anschluss PC	DB9 (9-polig) oder USB über mitgelieferten Wandler
Funktionen	Auslesen und schnelle Übertragung der gesamten Konfiguration, Änderung durch Senden einzelner Programmierblöcke bei verbundener Verbindung, Direktkontrolle aller Status und interaktive Überwachung
Kompatible Steuergeräte	01700.DE und 01703.DE
Software	By-alarm Manager
Normen	EN 61000-6-1, EN 61000-6-3
REACH	Enthält Spuren von Blei (Art. 33)
WEEE	Entsorgung gemäß Elektro- und Elektronikgerätegesetz
Installation	Gemäß den im Verwendungsland geltenden Vorschriften für elektrische Ausrüstungen
Abmessungen (ca.)	Kabel ca. 1 m, Wandler 60 x 30 x 15 mm
Gewicht (ca.)	100 g
Betriebsumgebung	Innenbereich, trockene Umgebung
Lieferumfang	Wandler RS232-USB, Anschlusskabel
Garantie	2 Jahre (je nach Händler)

Häufig gestellte Fragen - 01725 Vimar

Welche Steuergeräte sind mit dem Vimar 01725 kompatibel?

Der Vimar 01725 ist kompatibel mit den Steuergeräten 01700.DE und 01703.DE der By-alarm Serie.

Benötige ich zusätzliche Software zur Verwendung des 01725?

Ja, Sie benötigen die Software By-alarm Manager, um die Konfiguration der Alarmanlage durchzuführen.

Wie schließe ich den 01725 an den PC an?

Sie schließen den Wandler über den DB9-Stecker oder den USB-Wandler an den PC an. Die Verbindung zum Steuergerät erfolgt über den 10-poligen Stecker auf der Platine (CN3).

Kann ich die Konfiguration auslesen, ohne das Steuergerät zu beeinflussen?

Ja, der 01725 erlaubt das Auslesen der gesamten Konfiguration ohne Änderungen am System. Sie können die Daten schnell übertragen und analysieren.

Ist der 01725 für die dauerhafte Installation geeignet?

Nein, der 01725 ist für die temporäre Verbindung während der Installation und Konfiguration vorgesehen. Nach Abschluss der Arbeiten wird das Kabel entfernt.

Welche Sicherheitsnormen erfüllt der 01725?

Der 01725 erfüllt die Normen EN 61000-6-1 (Störfestigkeit) und EN 61000-6-3 (Störaussendung) für elektrische Geräte.

Enthält das Produkt gefährliche Stoffe?

Gemäß der REACH-Verordnung (EG) Nr. 1907/2006 kann das Produkt Spuren von Blei enthalten. Es ist daher ordnungsgemäß zu entsorgen.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Das Gerät darf nicht im Hausmüll entsorgt werden. Bringen Sie es zu einer geeigneten Sammelstelle für Elektroschrott oder geben Sie es beim Kauf eines Neugeräts beim Händler ab.

Kann ich den 01725 auch für andere Alarmanlagen verwenden?

Nein, der 01725 wurde speziell für die Vimar By-alarm Serie entwickelt und ist nur mit den genannten Steuergeräten kompatibel.

Was tun, wenn die Verbindung nicht hergestellt werden kann?

Stellen Sie sicher, dass die Treiber für den USB-Wandler installiert sind und der richtige COM-Port in der Software konfiguriert ist. Überprüfen Sie zudem die korrekte Verbindung zum Steuerplatine (CN3).

BEDIENUNGSANLEITUNG 01725 Vimar

Schnittstellen und Kabel für die vollständige Konfiguration der By-alarm-Anlage durch den Installateur.

Mit Hilfe des Wandlers RS232-USB sorgen die Geräte für den direkten Anschluss der Steuergeräte 01700.DE und 01703.DE an den USB-Port des PCs; hieraus resultiert eine direkte und interaktive Verbindung mit dem Einbruchssicherungssystem für die vollständige Konfiguration mittels der Software By-alarm Manager.

MERKMALE

• Direktverbindung mit der Leiterplatte des Steuergeräts mittels 10-Pol-Stecker.
• Anschluss an den PC über den Stecker DB 9 mit 9 Polen oder USB-Wandler.
• Erfassung und schnelle Übertragung der gesamten Konfiguration.
• Änderung der Konfiguration durch Senden einzelner Programmierblöcke unter Aufrechterhaltung der Verbindung.
• Direktkontrolle sämtlicher Status des angeschlossenen Gerätes und Möglichkeit der Sendung jedes Befehls zur interaktiven Überwachung der gesamten Anlage.

Die Installation hat gemäß den im jeweiligen Verwendungsland der Produkte geltenden Vorschriften zur Installation elektrischer Ausrüstungen zu erfolgen.

NORMKONFORMITÄT

Normen EN 61000-6-1, EN 61000-6-3.

REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalten.

WEEE - Informationshinweis für Benutzer

Das Symbol der durchgestrichenen Mulltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfallen zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten Sammelstelle fur getrennte Mullentsorgung zu deponieren oder es dem Handler bei Ankauf eines neuen Produkts zu übergeben. Bei Handlern mit einer Verkaufslache von mindestens 400 m² konnen zu entsorgende Produkte mit Abmessungen unter 25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemessene Mulltrennung fur das dem Recycling, der Behandlung und der umweltvertraglichen Entsorgung zugeführten Gerates tragt dazu bei, mogliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begunstigt den Wiedereinsatz und/oder das Recyceln der Materialien, aus denen das Gerät besteht.

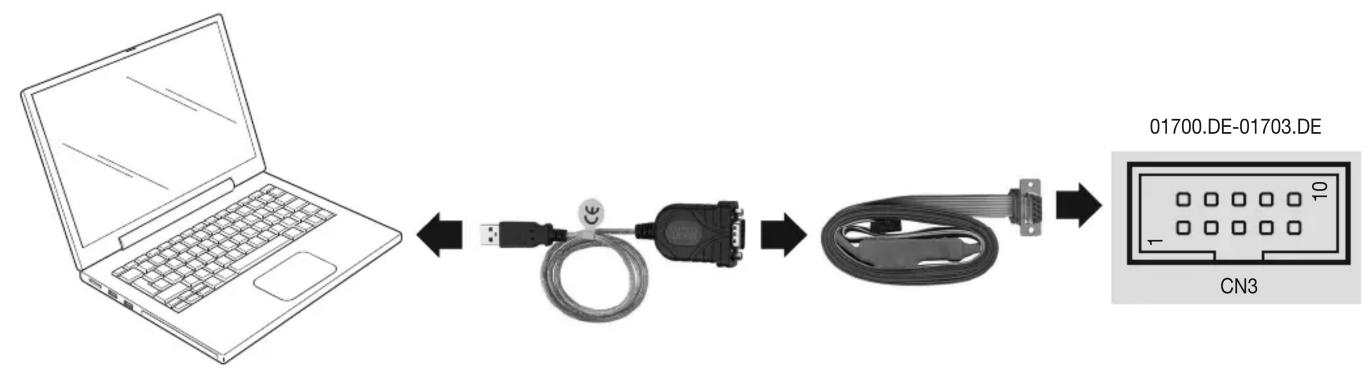

ANSCHLUSS DES PCS AN DAS STEUERGERÄT


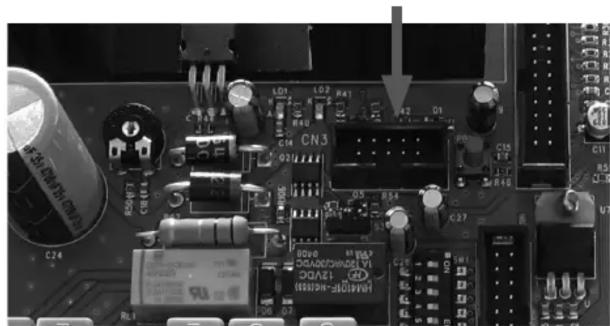

Anschluss am Steuergerät 01700.DE

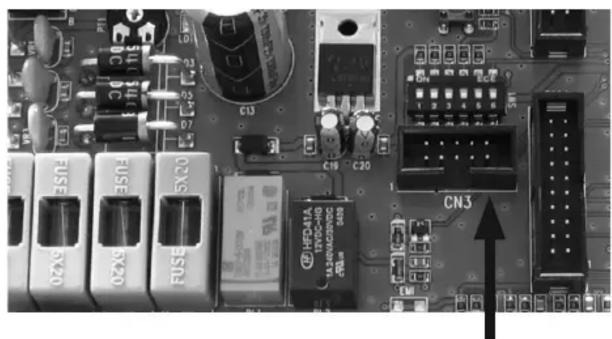

Anschluss am Steuergerät 01703.DE

Bei beiden Steuergeräten erfolgt der Anschluss an dem durch den Pfeil in obigen Abbildungen gekennzeichneten Stecker CN3.
