Produkttyp	Vorhang-Warnmelder mit Doppeltechnologie (Mikrowelle + Infrarot)
Modell	01723
Marke	Vimar
Stromversorgung	12 Vdc ±30%
Stromaufnahme	70 mA max., 60 mA Standby
Mikrowellenfrequenz	24,1 GHz, 8 dBm
Übertragene Funkleistung	<20 mW (13 dBm)
Alarmzeit	3 s
Relais	Halbleiterrelais 100 mA / 24 V
Sabotageschutz	Gehäusedeckel (NC) 100 mA / 30 V
Betriebstemperatur	-10 °C bis +55 °C
Luftfeuchtigkeit	95%
Schutzart	IP54
Sicherheitsgrad	2 (EN 50131-2-4)
Umgebungsklasse	II (EN 50131-2-4)
Erfassungsbereich (IR)	6–12 m (einstellbar)
Erfassungsbereich (Mikrowelle)	4–12 m (einstellbar)
Installationshöhe	Bis 3 m, ideal 2,5 m
LED-Anzeigen	Gelb (IR), Grün (MW), Rot (Alarm), Blinkend (Abdeckung)
Abschlusswiderstände	Auswählbar für DEOL/TEOL (3k3, 4k7, 15k für By-alarm)
Abdeckungsüberwachung	SmartMask mit Selbsttest (60 s) und Selbsteichung
Tierimmunität	Ja (PET-Modus, bis 10 kg, Installationshöhe 1 m)
Erfassungsmodi	Standard (AND) und Haustier (PET)
Empfindlichkeitsstufen	Normal (offener Durchgang) und Hoch (geschlossener Durchgang)

Häufig gestellte Fragen - 01723 Vimar

Wie wird der Vimar 01723 korrekt installiert?

Der Melder wird mit der mitgelieferten Halterung B an der Wand montiert. Die ideale Höhe beträgt 2,5 m. Für die PET-Installation auf 1 m Höhe achten. Die Verkabelung erfolgt über die Klemmenleiste mit abgeschirmten Kabeln (max. 100 m). Nach dem Einschalten führt der Melder einen 2-minütigen Selbsttest durch.

Welche Stromversorgung benötigt der 01723?

Der Melder benötigt 12 Vdc ±30% mit einer maximalen Stromaufnahme von 70 mA (60 mA im Standby).

Wie stelle ich die Erfassungsreichweite ein?

Die Infrarot-Reichweite wird über den Schieberegler auf der Vorderseite eingestellt (6–12 m). Die Mikrowellen-Reichweite wird mit dem Trimmer (4–12 m) justiert. Testen Sie die Einstellung durch Gehen im Überwachungsbereich.

Was bedeutet die LED-Anzeige?

Gelb = IR-Erfassung, Grün = Mikrowellen-Erfassung, Rot = Alarm. Gleichzeitiges Blinken aller drei LEDs zeigt einen Abdeckungsalarm an.

Wie aktiviere ich die Abdeckungsüberwachung?

Setzen Sie DIP-Schalter 1 auf ON. Der Melder startet dann einen 60-sekündigen Selbsttest. Während dieser Zeit muss die Frontblende geschlossen sein und sich niemand in der Nähe befinden. Danach erfolgt eine automatische Kalibrierung.

Kann der Melder Haustiere ignorieren?

Ja, im PET-Modus (DIP-Schalter 2 auf ON) werden Tiere bis 10 kg ignoriert. Der Melder muss in 1 m Höhe installiert werden. Die Reichweite ist auf 6 m begrenzt. Testen Sie die Funktion mit dem Haustier.

Welche Abschlusswiderstände sind für das By-alarm-System nötig?

Für das Vimar By-alarm-System wählen Sie: Manipulationsschutz 3k3, Alarm 4k7 und Abdeckung 15k. Stellen Sie die entsprechenden Schaltbrücken ein.

Wie wird der Alarmspeicher abgerufen?

Nach Ausschalten der Anlage (SET-Leitung +12 V) zeigt der Melder den letzten Alarm an: Nur rote LED = IR+MW, nur grüne LED = MW, rote und grüne blinkend = Abdeckungsalarm. Der Speicher wird beim nächsten Einschalten zurückgesetzt.

Welche Schutzart hat der 01723?

Der Melder hat die Schutzart IP54, ist also staub- und spritzwassergeschützt. Für die Außeninstallation ist der optionale Regenschutzrahmen erforderlich.

Kann ich den Melder auf einen Schrank montieren?

Nein, der Melder ist für die Wandmontage konzipiert. Installieren Sie ihn nicht in der Nähe von beweglichen Gegenständen wie Vorhängen oder Pflanzen, um Fehlalarme zu vermeiden.

BEDIENUNGSANLEITUNG 01723 Vimar

Vorhang-Warnmelder By-alarm mit Doppeltechnologie IP54 für den Schutz von Zugängen, Türen, Fenstern, überdachten Terrassen, Korridoren und Verglasungen, AP-Einbau.

Der Doppeltechnologie-Sensor umfasst einen Mikrowellensensor und einen Infrarot-Sensor. Er kann den Durchgang von Personen oder Tieren in seinem Überwachungsbereich melden. Dank der Doppeltechnologie ist der Sensor gegen die häufigsten Fehlalarmursachen unemplfindlich. Der Sensor funktioniert im Modus "AND"; das heißt, wenn einer der beiden Sensoren eine Bewegung in seinem Überwachungsbereich feststellt, bleibt er im Voralarm-Zustand und wartet auf eine Bestätigung des anderen Sensors. Sobald diese Bedingung eintritt, sendet das Gerät ein Signal an das Steuergerät.

MERKMALE

• Versorgung: 12 Vdc ± 30%
• Stromaufnahme: 70 mA max; 60 mA im Standby
• Mikrowelle: Strip 8 dbm 24,1 GHz
• RFI-Störfestigkeit: 0,1 / 500 MHz 3 V/m
- Übertragene Funkleistung: < 20 mW (13 dBm)
- Alarmzeit: 3 s
• Halbleiterrelais: 100 mA / 24 V
- Manipulationsschutz-Gehäusedeckel: 100 mA / 30 V
• Betriebstemperatur: - 10..+ 55 °C
• Raumfeuchtigkeit: 95%
• Schutzart: IP54
• Sicherheitsgrad: 2 (EN 50131-2-4)
• Umgebungsklasse: II (EN 50131-2-4)

LED-Anzeigen

• Gelb: Infrarot-Erfassung
- Rot: Alarm
- Grün: Mikrowellen-Erfassung
- Gleichzeitiges Blinken der drei LEDs: Abdeckungsalarm

FUNKTIONSWEISE.

• Funktion SmartMask mit Abdeckungs-Schaltkreis
• Zwei einstellbare Empfindlichkeitsstufen, offener Durchgang / geschlossener Durchgang
• 16 auswählbare Abschlusswiderstände für doppelten Abgleich DEOL / dreifachen Abgleich TEOL
• Einstellung der Erfassungsreichweite von 6 bis 12 m
  • Installierbar in einer Höhe bis zu 3 m
  • Mikrowellen-Antikollisionskreis
  • Auswählbare Funktion Tier-Immunität
• LED Off interaktiv

ABGLEICH DER LEITUNGEN

Der Warnmelder beinhaltet auswählbare Abschlusswiderstände für den Anschluss des Geräts an Steuergeräte mit doppeltern (DEOL) oder dreifachem Abgleich (TEOL).

Achtung: Bei offenen Schaltbrücken lt. Werkseinstellung ist der Warnmelder wie ein beliebiger Sensor mit Öffnerkontakten konfiguriert.

Anschluss bei doppeltem Abgleich

Zum Einrichten des doppelten Abgleichs die Widerstände Manipulationsschutz (Reihe) und Alarm anhand der entsprechenden Schaltbrücken auswählen; daraufhin die Ausgänge DEOL und EOL an den Zoneneingang des Steuergeräts anschließen.

Anschluss bei dreifachem Abgleich (Standardkonfiguration)

Zum Einrichten des dreifachen Abgleichs die Widerstandswerte Manipulationsschutz (Reihe), Alarm und Abdeckung anhand der entsprechenden Schaltbrücken auswählen und den Ausgang TEOL brücken.

Danach die Ausgänge TEOL und EOL an den Zoneneingang des Steuergeräts anschließen.

HINWEIS: Falls das Steuergerät ausschließlich den doppelten Abgleich unterstützt und dennoch die Abdeckungsüberwachung auf der gleichen Zone angeschlossen werden soll, wie folgt verfahren:

- die Widerstände wie beim DEOL Anschluss auswählen und den Ausgang TEOL brücken;

- die Ausgänge TEOL und EOL an den Eingang des Steuergeräts anschließen. Bei einem Abdeckungsalarm wird in der Zone ein Sabotagealarm gemeldet und die drei LEDs des Sensors blinken gleichzeitig auf.

Anschluss für Vimar By-alarm-System

Entsprechend dem gewünschten Modus die Hinweise zum doppelten oder dreifachen Abgleich befolgen und die Werte 3k3 für MANIPULATIONSSCHUTZ, 4k7 für ALARM und 15k für ABDECKUNG wählen.

KONFIGURATION DES WARNMELDERS

Einstellung der Infrarotreichweite

Den Schieberegler auf die gewünschte Reichweite stellen (Max. 12 m, Normal 8 m, Min. 6 m).

Die Frontblende anbringen und sich bei erloschenen LEDs senkrecht zum Warnmelder bewegen, dabei die Infrarot-Erfassung durch Einschalten der GELBEN LED überprüfen.

Einstellung der Mikrowellenreichweite

Mit dem Trimmer den Mindestwert (Reichweite 4-12 m) einstellen, das Ende des zu schützenden Bereichs erreichen und sich bei erloschenen LEDs senkrecht zum Sensor bewegen, dabei die Mikrowellen-Erfassung an der GRÜNEN LED überprüfen.

Sollte sich die LED nicht einschalten, die Reichweite durch Drehen des Trimmers im Uhrzeigersinn vergrößem und den Test sooft wiederholen, bis die geforderte Bedingung erzielt wird.

Erfassungsmodus

• Standardmodus: Dip-Schalter 2 auf OFF
In diesem Modus erfolgt die Alarmanzeige, wenn beide Technologien ein Eindringen erfassen. Der Mikrowellensensor ist nicht ausschließbar: In diesem Modus können sämtliche Infrarot-Strahlen beim Passieren mindestens eines davon einen Alarm auslösen.
- Modus Haustier-Immunität PET: Dip-Schalter 2 auf ON
Haustier-immuner Erfassungsmodus; der Sensor ist in 1 m Höhe zu installieren, wobei der Alarm nur gemeldet wird, wenn auch der PET-Strahl durchquert wurde.
• Normale Empfindlichkeit: Dip-Schalter 3 auf OFF
Erfassungsmodus für den Schutz geschlossener oder mit Hindernis versehener Zugänge, die nicht im Laufen durchquert werden können.
• Hohe Empfindlichkeit: Dip-Schalter 3 auf ON
Erfassungsmodus für den Schutz geöffneter Zugänge, die im Laufen durchquert werden können. Die Erfassung ist bis zu einem Abstand von 8 m vom Sensor garantiert.

Anzeige der Erfassungen

- Dip-Schalter 4 auf OFF: Erfassungsanzeigen AKTIV

- Dip-Schalter 4 auf ON: Erfassungsanzeigen NICHT AKTIV

Mit angeschlossener SET-Leitung aktiviert der Sensor beim Ausschalten der Anlage (SET-Leitung +12 V) die Anzeigen für die Dauer von 30 s nach der ersten Erfassung.

Abdeckungsüberwachung

Jeder für die Abdeckung der Mikrowelle in Frage kommende Gegenstand löst einen Alarm aus, der durch Blinken der LEDs angezeigt und über die Klemme MASK an das Steuergerät gesendet wird; dieser Zustand verbleibt bis zur Beseitigung der Alarm auslösenden Ursache.

Wird die IR-Linse abgedeckt (Blatt Papier oder Pappe, Farbe, Spray, Regen), schaltet der Wammelder in den Modus Mikrowelle, so dass der Einbruchsalarm nur mit dieser Erfassungstechnik festgestellt wird. Das Gerät beendet diesen Modus durch eine erneute Infrarot-Erfassung.

- Aktivierung der Abdeckungsüberwachung: Dip-Schalter 1 auf ON

Die Aktivierung der Funktion Abdeckungsüberwachung ist der letzte Arbeitsgang. Bei Aktivierung der Abdeckungsüberwachung geht der Warnmelder für die Dauer von 60 s in den Modus Selbsttest über; während dieser Zeit die Frontblende des Geräts schließen und sich davon entfernen. Der Sensor startet dann den Modus SELBSTEICHUNG und führt die automatische Kalibrierung des Abdeckungsgrads aus.

Während dieser Phase sollte sich niemand in unmittelbarer Nähe des Sensors aufhalten, um die Selbsteichung nicht zu verfälschen.

Eichtest

Die Dip-Schalter folgendermaßen einstellen:

- Dip-Schalter 1 auf OFF (Abdeckungsüberwachung OFF)

- Dip-Schalter 4 auf OFF (LEDs aktiviert)

Die Funktion Abdeckungsüberwachung ist in diesem Modus deaktiviert.

Walk Test

Bei jedem Einschalten der Stromversorgung schaltet der Wammelder für die Dauer von 40 min unabhängig von der Einstellung in den Status LED ON; dadurch kann der Walk Test auch bei LEDs OFF ausgeführt werden. Praktisch kann der Melder während dieser 40 Minuten Alarme auslösen und dabei die integrierten LEDs aktivieren, auch wenn diese so eingestellt sein sollten, erloschen zu bleiben.

By-alarm

01723

ALARMSPEICHER

Mit angeschlossener SET-Leitung wird bei Ausschalten der Anlage der erste erfasste nach den in folgender Tabelle angegebenen Modi angezeigt.

Anzeige des Alarmspeichers
Alarmtyp Grüne LED Rote LED Gelbe LED
Infrarot + Mikrowelle Aus Ein Aus
Mikrowelle Ein Aus Aus
Abdeckungsüberwachung Blinkend Ein Blinkend

Der Alarmspeicher wird bei Einschalten der Anlage zurückgesetzt; durch die 30 s Verzögerung kann der Speicher auch in den zeitgesteuerten Zonen verwendet werden.

• Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.
• Zur Installation abgeschirmte, halogenfreie Kabel verwenden, die für die Installation mit Energiekabeln der Kategorie I (U0 = 400 V) Art. 01734.E (2x0,50 mm²+4x0,22 mm³) geeignet sind; Die Länge der Verbindungen darf 100 m nicht überschreiten.
  •Die ideale Installationshöhe beträgt 2,5 m mit einer Überwachungsbereich von 12 x 2,7 m; durch Ändern der Installationshöhe nimmt die Erfassungsreichweite proportional ab.
• Den Sensor nicht in der Nähe von beweglichen oder durch Wind bewegten Gegenständen wie Bäume oder Pflanzen installieren.
• Bei Installation an einem vor Regen geschützten Ort den doppelten Boden C verwenden; andernfalls den Doppelboden mit Regenschutzrahmen verwenden (siehe Abbildungen unter INSTALLATION).
• Den Sensor im PET-Modus in 1 m Höhe installieren.
• Der Sensor kann direkt an der zu schützenden Wand (Abb. 1), an einer zum schützenden Umfeld senkrechten Wand (Abb. 2) oder zum Schutz des Korridors installiert werden (Abb. 3). Die Halterung B ist um 3° leicht angewinkeit, so dass der Überwachungsbereich außerhalb des zu schützenden Umfelds liegt, siehe Abb. 1 und Abb. 2. Die Seite B1 muss zwischen Sensor und Raum ausgerichtet sein, um den Sensor in unmittelbarer Nähe des zu schützenden Umfelds installieren zu können.

Installation an der zu schützenden Wand

Abb. 1

Das Kabel in die Halterung B einziehen, die Seite B1 an der Wand befestigen und die Seite B2 mit dem Abdeckrahmen A verschließen.

Installation an senkrechter Wand

Abb. 2

Das Kabel in die Halterung B einziehen, die Seite B2 an der senkrechten Wand und B1 an der Seite des zu schützenden Umfelds befestigen; dann B1 mit dem Abdeckrahmen A verschließen.

Flurinstallation

Bei einer Flurinstallation überprüfen, ob Freiraum an den Seiten des zu schützenden Bereichs vorhanden ist, hierzu auf das Diagramm des Überwachungsbereichs "Draufsicht" Bezug nehmen. Das Kabel in die Kabelabdeckung C oder F einführen und die Kabel-Abdeckung mit den Dübeln und den zwei großen Schrauben direkt an der Wand befestigen.

Sofem erforderlich, die Halterung B mit den zwei Dübeln und den zwei großen Schrauben befestigen; daraufhin das Kabel in die Kabel-Abdeckung C oder F einführen, mit den zwei kleinen Schrauben im Lieferung an der Halterung befestigen; das Kabel in den Boden D einzichen und mit den Schrauben an der Rückseite der Abdeckung (C oder F) befestigen. Das Kabel mit der Klemmenleiste verbinden und die Versorgung einschalten; der Sensor schaltet für die Dauer von zwei Minuten auf Selbsttest (abwechselndes Aufleuchten der LEDs), daraufhin die Einstellungen vornehmen. Beim Einschalten geht der Warmelder 01723 für die Dauer von 40 min in den Modus LED ON, u.z. unabhängig von der vorgenommenen Einstellung.

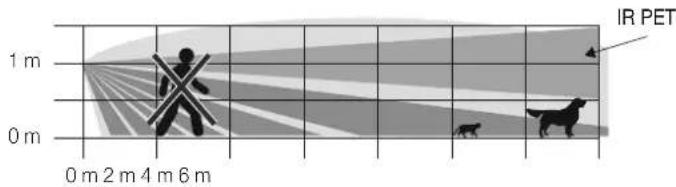

PET-Installation

Wird die Haustier-Immunität angefordert (Haustiere nicht größer als 10 kg), erfolgt die Alarmauslösung nur bei Durchqueren des PET-Strahls; der Warnmelder ist daher so zu anzubringen, dass sich die Haustiere in den nicht vom PET-Strahl abgedeckten Bereichen frei bewegen können.

Warnung: Die Angabe der Größe ist als reiner Richtwert zu verstehen, denn auch durch das Verhalten des Haustiers könnte der Alarm ausgelöst werden (zum Beispiel, wenn es beim Hochspringen den PET-Strahl durchquert), weshalb empfohlen wird, den Betrieb des Wammelders in Anwesenheit des Haustieres auszuprobieren.

Die Erfassungsreichweite in diesem Modus ist auf 6 m beschränkt und ein Umgehen des Sensors möglich; angesichts dessen sollte die Funktion MASK nicht aktiviert werden.

NORMKONFORMITÄT

Norm EN 50131-2-4. RED-Richtlinie

Normen EN 60950-1, EN 50130-4, EN 50130-5, EN 61000-6-3, EN 300 440, EN 301 489-3 e EN 62479.

Vimar SpA erklärt, dass die Funkanlage der Richtlinie 2014/53/EU entspricht. Die vollständige Fassung der EU-Konformitätserklärung steht im Datenblatt des Produkts unter der Internetadresse www.vimar.com zur Verfügung.

WEEE - Informationshinweis für Benutzer

Das Symbol der durchgestrichenen Mulltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfallen zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten Sammelstelle für getrennte Mullentsorgung zu deponieren oder es dem Handler bei Ankauf eines neuen Produkts zu übergeben. Bei Handlem mit einer Verkauffläche von mindestens 400 m ^2 konnen zu entsorgende Produkte mit Abmessungen unter 25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemessene Multtrennung für das dem Recycling, der Behandlung und der umweltvertraglichen Entsorgung zugeführten Gerates tragt dazu bei, mogliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begünstigt den Wiedereinsatz und/oder das Recyclin der Materialien, aus denen das Gerät besteht.

VORDERANSICHT UND KLEMMEN

A: DIP-Schalter zur Einstellung der Funktionen
B: Schieberegler zur Einstellung der Infrarotbereichs.
C: Trimmer zur Einstellung der Mikrowellenreichweite.
D: Schaltbrücken zur Auswahl der Abgleichwiderstände.

TEOL: Ausgang für dreifachen Abgleich

MASK: Öffner-Ausgang Abdeckungsüberwachung. Bei Abdeckungsalarm ist der Kontakt geöffnet.

DEOL: Ausgang für doppelten Abgleich

ALARM: Alarmausgang NC. Im Alarmzustand ist der Kontakt geöffnet.

MANIPULATIONSSCHUTZ: Ausgang Manipulationsschutz NC. Bei Entfernung der Frontblende ist der Kontakt geöffnet.

EOL: Gemeinsamer Ausgang für Leitungsende

SET: Eingang Anlagenstatus, der bei +12 V die Anlage als ausgeschaltet einstuft.

+12 V: Stromeingang

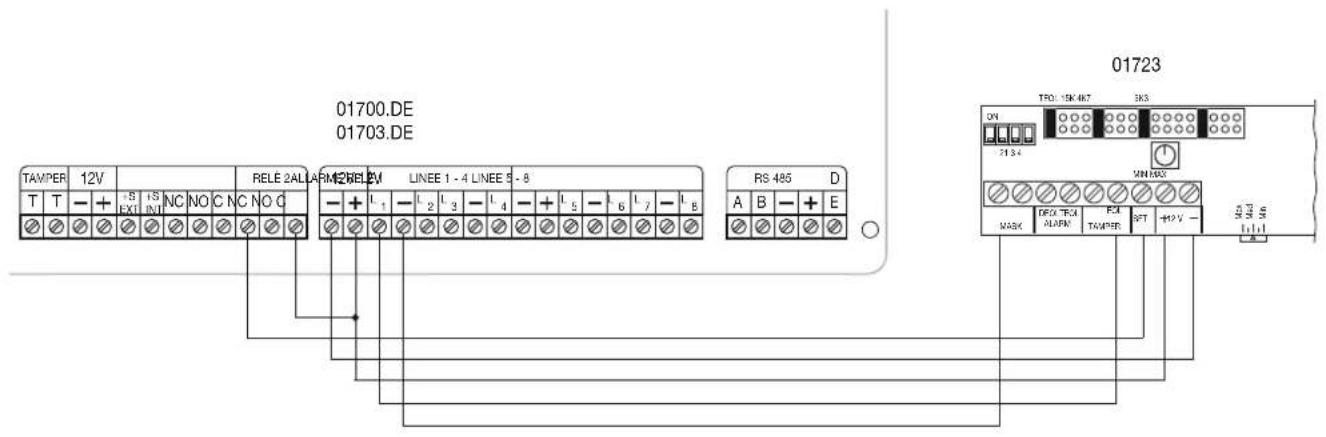

ANSCHLÜSSE (dreifacher Abgleich)

DIAGRAMME DES ÜBERWACHUNGSBEREICHS

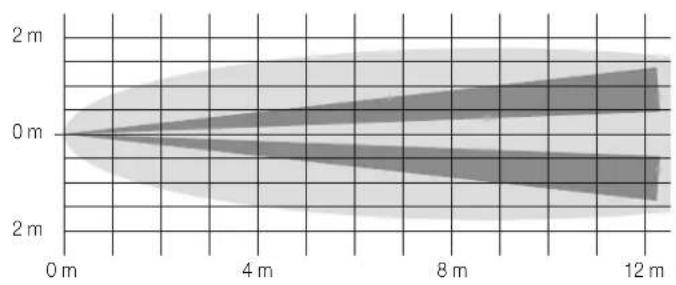

1 - Draufsicht der Flurinstallation

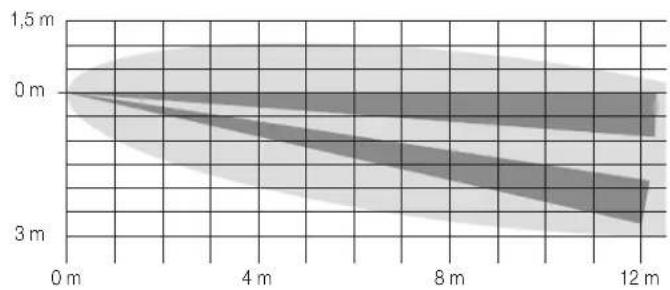

2 - Draufsicht der Installation mit Halterung B

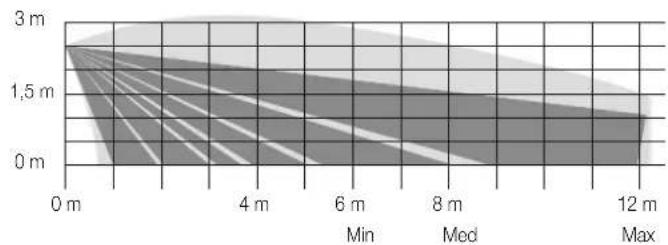

3 - Seitenansicht

Erfassungsbereich:

frarot

crowelle

INSTALLATION

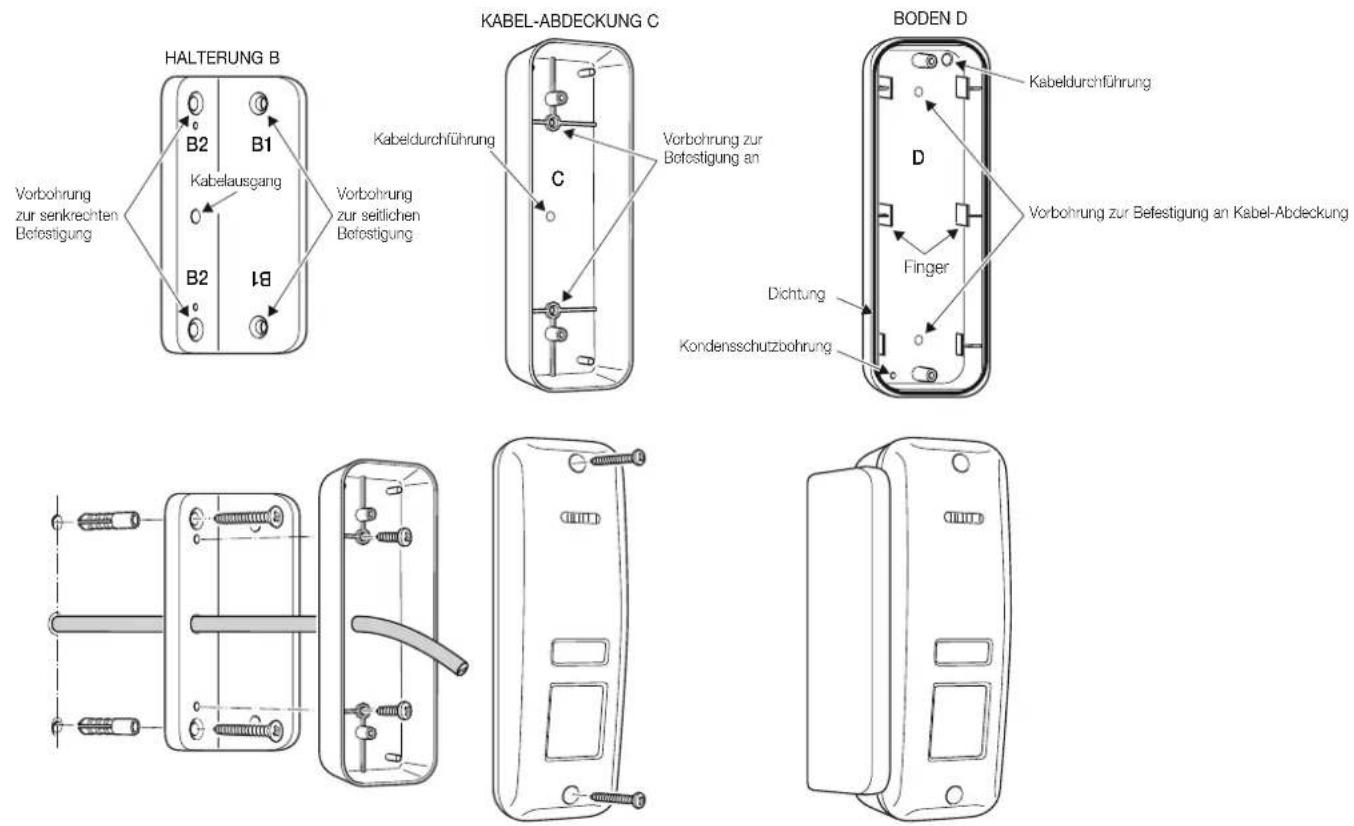

1 - Inneninstallation

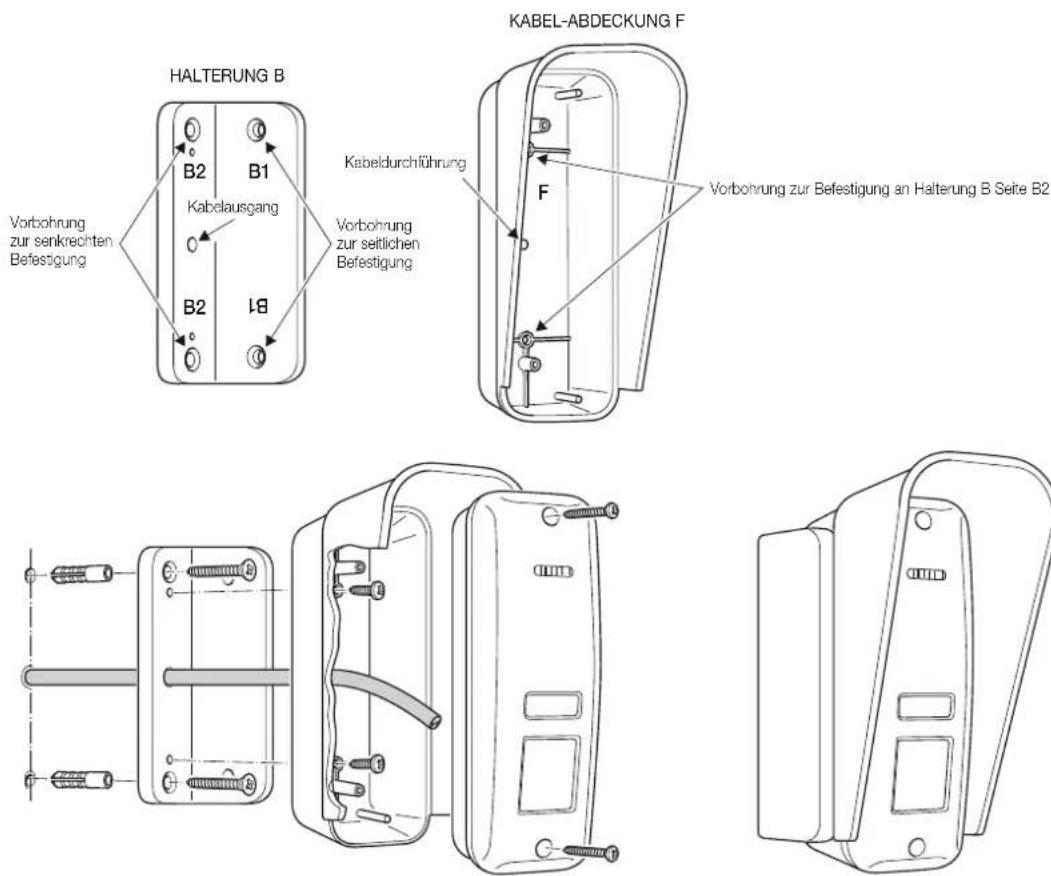

2 - Installation mit Regenschutzrahmen
