Produkttyp	Auto-Lautsprechersystem
Modell	Titan TS6.2C
Marke	Hifonics
Lautsprechergröße	6,5 Zoll (165 mm)
Lautsprechertyp	Komponentensystem (2-Wege)
Impedanz	4 Ohm
Leistung (RMS)	60 Watt
Spitzenleistung (Peak)	120 Watt
Empfindlichkeit	90 dB
Frequenzgang	55 Hz - 20 kHz
Einbautiefe	2,5 Zoll (64 mm)
Gewicht (pro Stück)	2,0 lbs (0,9 kg)
Abmessungen (pro Stück)	6,7 x 6,7 x 2,8 Zoll
Material	Polypropylen-Membran, Gummisicke
Hochtöner-Typ	1-Zoll-Seidengewebe
Frequenzweiche	Extern, 12 dB/Oktave
Pflege	Reinigen Sie sie vorsichtig mit einem weichen, trockenen Tuch. Vermeiden Sie Feuchtigkeit und Lösungsmittel.
Sicherheit	Achten Sie auf korrekte Polarität. Vermeiden Sie Kurzschlüsse. Trennen Sie die Batterie während der Installation.
Ersatzteile	Montagegitter, Schrauben und Kabelbaum sind im Lieferumfang enthalten. Ersatzteile können bei Hifonics bestellt werden.
Allgemeine Informationen	Von Magnetfeldern fernhalten. Nur für den Einsatz in Autos konzipiert.

Häufig gestellte Fragen - Titan TS6.2C Hifonics

Welche Größe haben die Hifonics Titan TS6.2C Lautsprecher?

Der Titan TS6.2C ist ein 6,5-Zoll Komponentenlautsprechersystem, geeignet für die meisten Autotüren und Gehäuse.

Wie hoch ist die Belastbarkeit dieser Lautsprecher?

Die RMS-Belastbarkeit beträgt 60 Watt, die Spitzenbelastbarkeit 120 Watt. Für beste Leistung verwenden Sie einen Verstärker, der 30-90 Watt RMS pro Kanal liefert.

Sind die Hochtöner separat?

Ja, der Titan TS6.2C enthält separate Hochtöner und eine externe Frequenzweiche für eine optimale Klangbühne.

Welche Impedanz haben diese Lautsprecher?

Die Impedanz beträgt 4 Ohm, kompatibel mit den meisten Autoradio-Verstärkern.

Kann ich diese Lautsprecher in eine 6x9-Öffnung einbauen?

Nein, es handelt sich um 6,5-Zoll-Rundlautsprecher. Sie benötigen einen Adapterrahmen, um in eine 6x9-Öffnung zu passen, was die Klangqualität beeinträchtigen kann.

Welche Werkzeuge benötige ich für die Installation?

Sie benötigen einen Schraubendreher, Abisolierzangen, Crimpzange und Verkleidungswerkzeuge. Trennen Sie immer zuerst die Batterie.

Wie pflege ich die Lautsprecher?

Reinigen Sie die Lautsprecher mit einem weichen, trockenen Tuch. Vermeiden Sie Wasser oder Reinigungschemikalien, da diese die Membran und die Sicke beschädigen können.

Sind diese Lautsprecher wasserdicht?

Nein, sie sind nicht wasserdicht. Halten Sie sie von Feuchtigkeit fern, um Korrosion und Schäden zu vermeiden.

Wie lang ist die Garantiezeit?

Hifonics bietet in der Regel eine eingeschränkte 1-Jahres-Garantie. Lesen Sie die beiliegenden Unterlagen für Details oder wenden Sie sich an den Support.

Kann ich diese Lautsprecher mit einem Werksradio verwenden?

Ja, aber für optimale Klangqualität verwenden Sie einen externen Verstärker, da Werksradios oft nicht genügend Leistung haben.

BEDIENUNGSANLEITUNG Titan TS6.2C Hifonics

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge, um das bestmögliche Resultat zu erreichen.

1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.
2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der gleichen Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüberliegende Lautsprecher montiert wird.
3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecherkomponenten immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.
4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einer vorgesehenen Lautsprecheröffnung eines Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und der Montagefläche sollten abgedämmt bzw. geschlossen werden.

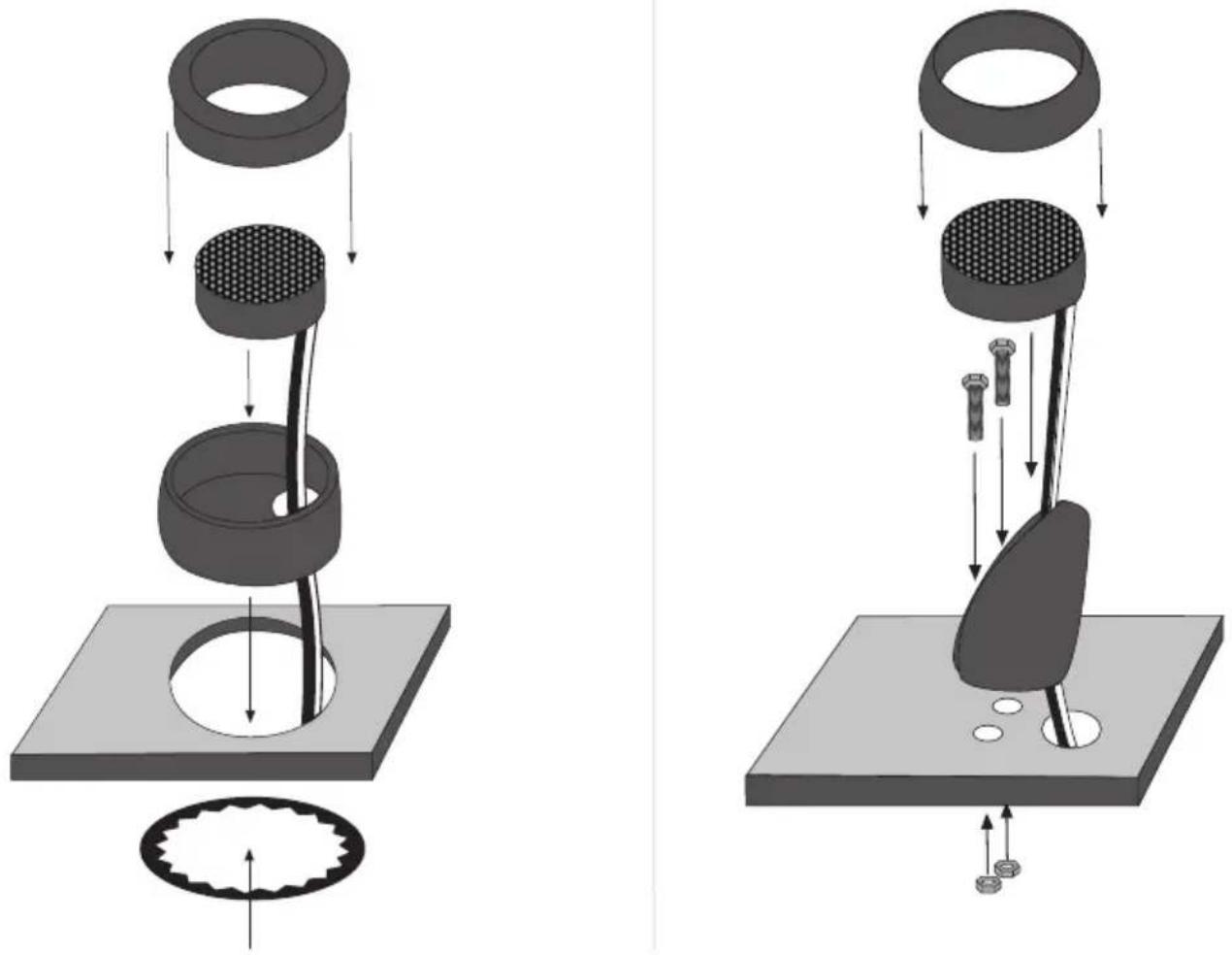

MONTAGE DER HOCHTÖNER

A.) Einbau mit Standardgehäuse B.) Einbau mit Aufbaugehäuse

ANSCHLUSS DER TIEFMITTELTÖNER

- Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (−") der Tiefmitteltöner mit den entsprechenden Anschlüssen "WOOFER" der Frequenzweiche.

- Verwenden Sie zum Anschliesen die beiliegenden Kabel mit Stecker (rot und schwarz).

ANSCHLUSS DER HOCHTÖNER

- Verbinden Sie die Plus-Anschlüsse (+” rot) bzw. die Minus-Anschlüsse (“-” schwarz) der Hochtönerkabel mit den entsprechenden Anschlüssen "TWEETER" der Frequenzweiche.

ANSCHLUSS DER FREQUENZWEICHE

- Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (−") des Lautsprecher-Ausgangs Ihres Verstärkers mit den entsprechenden Anschlüssen "INPUT" der Frequenzweiche.

- Verwenden Sie dafür die beiliegenden Lautsprecherkabel ohne Stecker.

Wiederholen Sie alle drei Schritte für das Kanalpaar auf der anderen Fahrzeugseite.

ZU DEN LAUTSPRECHER-AUSGÄNGEN DES VERSTÄRKERS

HOCHTON-PEGELANPASSUNG AN DER FREQUENZWEICHE

Die TITAN TS Frequenzweichen bieten die Möglichkeiten, den Hochton-Pegel des Lautsprechersystems an Ihre Fahrzeugakustik und an das gesamte Soundsystem anzupassen. Der 3-Wege-Schalter befindet sich mittig links unter der Acrylglasabdeckung.

- Zum Anpassen des Hochton-Pegels kann der 3-Wege-Schalter auf folgende Positionen geschaltet werden: "+ 3dB" (hoher Pegel), "0dB" (mittlerer Pegel), "-3dB" (niedriger Pegel)

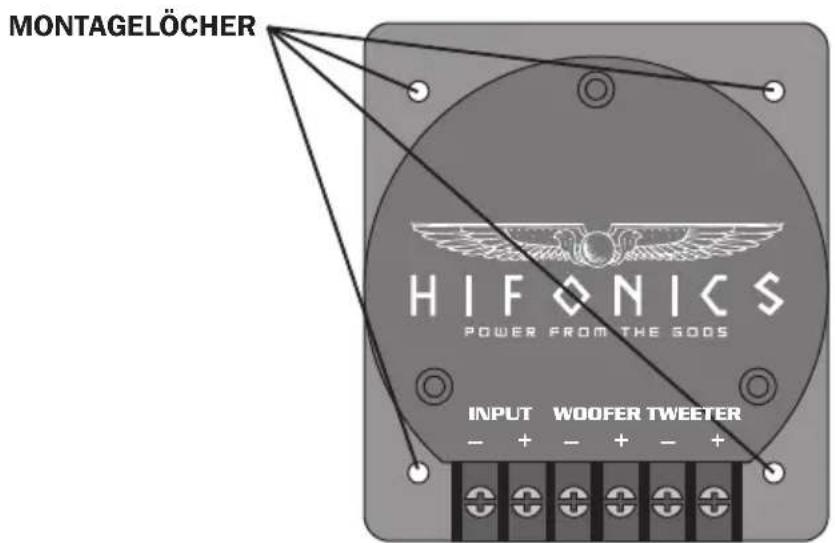

INSTALLATION DER FREQUENZWEICHE

Unter Umständen ist es notwendig die Frequenzweiche fest im Fahrzeug zu verschrauben. Die passenden Montagelöcher befinden sich jeweils an den Ecken der Frequenzweiche. Benutzen Sie zum Festschrauben geeignete Schrauben aus dem Fachhandel, entsprechend der Montagefläche, auf der das Gehäuse installiert werden soll.

INSTALLATION
