Produkttyp	Autolautsprecher
Marke	Hifonics
Modell	Titan TS830
Kategorie	Koaxial-Lautsprecher
Impedanz	4 Ohm
Nennbelastbarkeit (RMS)	80 W
Spitzenbelastbarkeit (Max)	160 W
Empfindlichkeit	90 dB
Frequenzgang	50 Hz – 20 kHz
Einbautiefe	ca. 50 mm
Durchmesser	165 mm (6,5 Zoll)
Anschlussart	Plus- und Minusklemmen
Mitgelieferte Kabel	Ja, mit Steckern
Montageposition	Links/Rechts symmetrisch
Empfohlener Montageort	Tür oder Hutablage
Sicherheitshinweis	Vor Bohren Montagefläche prüfen
Wartung	Regelmäßige Reinigung mit trockenem Tuch
Hersteller	Audio Design GmbH

Häufig gestellte Fragen - Titan TS830 Hifonics

Wie schließe ich den Hifonics Titan TS830 Lautsprecher an?

Verbinden Sie den Plus-Anschluss (+) des Lautsprechers mit dem Plus-Ausgang des Verstärkers und den Minus-Anschluss (-) mit dem Minus-Ausgang. Verwenden Sie die mitgelieferten Kabel mit Steckern.

Welche Verstärkerleistung wird für den Titan TS830 empfohlen?

Ein Verstärker mit einer Ausgangsleistung von ca. 80 Watt RMS pro Kanal ist ideal. Achten Sie darauf, dass die Impedanz von 4 Ohm eingehalten wird.

Kann ich die Lautsprecher in die Fahrzeugtüren einbauen?

Ja, der Titan TS830 ist für den Einbau in Türen oder Hutablagen konzipiert. Wählen Sie eine Position, die eine optimale Signalverteilung im Fahrgastraum ermöglicht.

Muss ich die Lautsprecher symmetrisch montieren?

Ja, montieren Sie die Lautsprecher auf der linken und rechten Seite in der gleichen Anordnung, um ein optimales Klangbild zu erzielen. Vermeiden Sie Unterschiede in Höhe oder Abstand.

Was muss ich vor dem Bohren von Montagelöchern beachten?

Überprüfen Sie vor dem Bohren, ob sich hinter der gewählten Montagefläche keine Kabel, Fensterhebevorrichtungen, der Benzintank oder andere Teile befinden. Vermeiden Sie Beschädigungen.

Sind spezielle Adapterkabel erforderlich?

Nein, der Lautsprecher wird mit passenden Kabeln und Steckern geliefert. Sie können direkt an den Verstärker angeschlossen werden.

Wie ist die Polarität der Anschlüsse?

Der Plus-Anschluss ist mit '+' und der Minus-Anschluss mit '-' gekennzeichnet. Achten Sie auf korrekte Polarität, um Phasenprobleme zu vermeiden.

Wie reinige ich die Lautsprecher?

Reinigen Sie die Lautsprecher mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine chemischen Reinigungsmittel, da diese die Membran beschädigen können.

Passt der Lautsprecher in Standard-Einbauöffnungen?

Ja, mit einem Durchmesser von 165 mm (6,5 Zoll) und einer Einbautiefe von ca. 50 mm passt er in die meisten Standardöffnungen.

Was kann ich tun, wenn der Klang nicht optimal ist?

Überprüfen Sie die Montage auf festen Sitz und korrekte Verkabelung. Achten Sie auf die korrekte Phasenlage beider Lautsprecher und vermeiden Sie Abdeckungen oder Hindernisse vor den Lautsprechern.

BEDIENUNGSANLEITUNG Titan TS830 Hifonics

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge, um das bestmögliche Resultat zu erreichen.

1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.
2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der gleichen Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüberliegende Lautsprecher montiert wird.
3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecher immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.
4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einer vorgesehenen Lautsprecheröffnung eines Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und der Montagefläche sollten abgedämmt bzw. geschlossen werden.

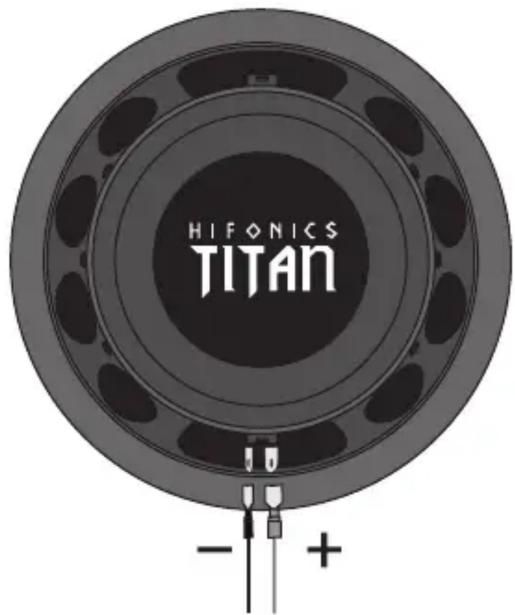

ANSCHLUSS DER LAUTSPRECHER

• Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (−") der Lautsprecher mit den entsprechenden Lautsprecher-Ausgängen des Verstärkers.
• Verwenden Sie zum Anschliesen die beiliegenden Kabel mit Stecker.

LAUTSPRECHER LINKS

ANSCHLÜSSE FÜR DEN VERSTÄRKER LINKER KANAL

LAUTSPRECHER RECHTS

ANSCHLÜSSE FÜR DEN VERSTÄRKER RECHTER KANAL

INSTALLATION
