Produkttyp	2-Wege-Koaxial-Lautsprecher
Marke	Hifonics
Modell	Zeus ZX6.2C
Nennleistung (RMS)	60 W
Spitzenleistung	180 W
Impedanz	4 Ohm
Frequenzbereich	60 Hz - 20 kHz
Empfindlichkeit	90 dB
Durchmesser Tiefmitteltöner	165 mm (6,5 Zoll)
Durchmesser Hochtöner	30 mm (Kalotte)
Einbautiefe	55 mm
Gehäusematerial	Polypropylen-Korb mit Gummisicke
Schutzgitter	Im Lieferumfang enthalten
Magnetgröße	85 mm
Gewicht (pro Paar)	1,2 kg
Alimentationsspannung	12 V (Fahrzeugbordnetz)
Einbauort	Tür, Heckablage, Kickpanel
Besonderheiten	Eloxierte Aluminium-Schwingspule, Ferritmagnet
Reinigung	Nur mit trockenem, weichem Tuch reinigen; keine aggressiven Reinigungsmittel
Sicherheitshinweis	Vor Einbau Batterie abklemmen; fachgerechte Montage erforderlich
Lieferumfang	2 Lautsprecher, 2 Schutzgitter, Montagematerial, Bedienungsanleitung

Häufig gestellte Fragen - Zeus ZX6.2C Hifonics

Wie schließe ich die Hifonics Zeus ZX6.2C Lautsprecher an?

Verbinden Sie die positiven und negativen Kabel des Lautsprechers mit den entsprechenden Ausgängen des Verstärkers. Achten Sie auf korrekte Polarität. Nutzen Sie geeignete Kabelquerschnitte (min. 1,5 mm²).

Welche Einbautiefe benötige ich für die ZX6.2C?

Die Einbautiefe beträgt 55 mm. Messen Sie vor dem Einbau den verfügbaren Platz in der Türverkleidung oder Ablage.

Kann ich die Zeus ZX6.2C an eine Werksradio anschließen?

Ja, aber die volle Leistung wird nur mit einem externen Verstärker erreicht. Bei Anschluss an ein Werksradio achten Sie auf die Impedanz von 4 Ohm.

Sind die Lautsprecher wasserdicht?

Nein, die Lautsprecher sind nicht wasserdicht. Schützen Sie sie vor Feuchtigkeit und Spritzwasser.

Welche Größe hat der Hochtöner?

Der Hochtöner hat einen Durchmesser von 30 mm (Kalotte) und ist koaxial im Tiefmitteltöner integriert.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein trockenes, weiches Tuch. Keine Reinigungsmittel, da sie die Membran beschädigen können.

Was tun bei verzerrtem Klang?

Überprüfen Sie die Verkabelung auf korrekte Polarität und festen Sitz. Reduzieren Sie die Lautstärke, da Verzerrungen oft durch Übersteuerung entstehen. Passen Sie ggf. die Frequenzweichen an.

Kann ich die Lautsprecher selbst einbauen?

Ja, bei handwerklichem Geschick. Beachten Sie die Sicherheitshinweise: Batterie abklemmen, scharfe Kanten vermeiden. Bei Unsicherheit Fachmann hinzuziehen.

Welche Leistung empfiehlt Hifonics für einen Verstärker?

Ein Verstärker mit 60-100 W RMS pro Kanal (4 Ohm) ist ideal. Höhere Leistung ist möglich, aber vermeiden Sie Clipping.

Gibt es Ersatzteile für die ZX6.2C?

Ersatzteile wie Membranen oder Schwingspulen sind in der Regel nicht einzeln erhältlich. Bei Defekt wenden Sie sich an den Händler oder Hifonics-Kundendienst.

BEDIENUNGSANLEITUNG Zeus ZX6.2C Hifonics

Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige Planung sein. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen.

1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei auch die Position der Sitze, Nackenstützen und anderer Aufbauten im Innenraum.
2. Montieren Sie die Lautsprecher rechts und links in der selben Anordnung, d.h. sie sollten auf der gleichen Höhe und direkt gegenüber zueinander eingebaut werden. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der gegenüberliegende Lautsprecher montiert wird.
3. Achten Sie beim Einbau darauf, dass der Abstand zwischen dem Hochtöner, Mitteltöner (falls vorhanden) und dem Tiefmitteltöner möglichst gering ist.
4. Überprüfen Sie vor dem Bohren von Montagelöchern immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Tank oder andere Fahrzeugteile.
5. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageoberfläche sollten abgedämmt bzw. geschlossen werden.
6. Bitte behandeln Sie die Komponenten mit Sorgfalt während des Einbaus, andernfalls könnten diese ernsthaft beschädigt werden.
7. Schließen Sie die Lautsprecher niemals an den Masseanschluss oder an die Karosserie des Fahrzeugs an.

EINSTELLUNGEN FREQUENZWEICHE ZXO2

Falls Sie die Einstellungen ab Werk (2-Wege-Betrieb, Hochtonpegel 0dB) verändern möchten, entfernen Sie die Acrylglasabdeckung der Frequenzweiche. Darunter befindet sich drei Steckbrücken.

HOCHTONPEGEL 2-WEGE-BETRIEB 3-WEGE-BETRIEB

Stecken Sie die Steckbrücke an die gewünschte Position, wählen Sie zwischen

+ 3 dB leichte Anhebung

0 dB keine Abschwächung

- 3 dB leichte Abschwächung

Die Steckbrücken TWEETER und WOOFER auf müssen auf Position „2-WAY“ eingesteckt sein.

Die Steckbrücken TWEETER und WOOFER auf müssen auf Position „3-WAY“ eingesteckt sein.

ACHTUNG: Der angeschlossene Mitteltöner an „OUT“ muss mit einer separater Frequenzweiche betrieben werden um ihn vor zu tiefen Frequenzen zu schützen.

ANSCHLUSS ZX6.2C / 2-Wege-Betrieb

Der Anschlussmuss jeweils für die linke und rechte Fahrzeugseite vorgenommen werden. Beachten Sie bitte dazu den Abschnitt „EINSTELLUNGEN FREQUENZWEICHE ZXO2“ auf Seite 2.

Tiefmitteltöner Frequenzweiche ZXO2

WICHTIG:

Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.

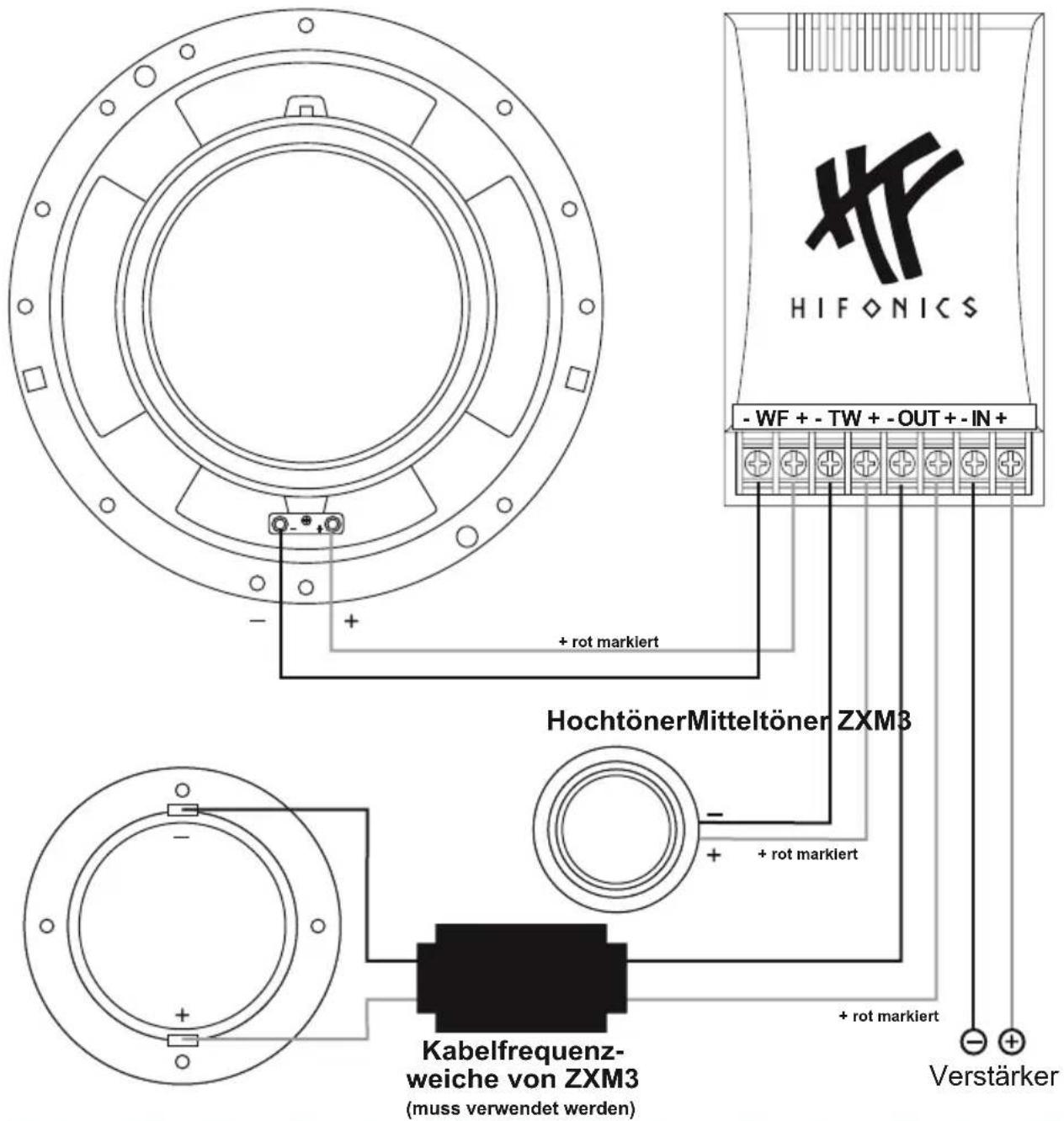

ANSCHLUSS ZX6.2C & ZXM3 / 3-Wege-Betrieb

Der Anschlussmuss jeweils für die linke und rechte Fahrzeugseite vorgenommen werden. Beachten Sie bitte dazu den Abschnitt „EINSTELLUNGEN FREQUENZWEICHE ZXO2“ auf Seite 2.

Tiefmitteltöner Frequenzweiche ZXO2

WICHTIG:

Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.
