Marke	Krüger&Matz
Modell	KMDJ002
Produkttyp	DJ-Controller mit interner Soundkarte
Abmessungen (B x H x T)	358 x 65 x 277 mm
Gewicht	Ca. 2,5 kg
Stromversorgung	USB 5V oder Netzteil 5V/1A
Audio-Abtastrate	44,1, 48, 96, 192 kHz
Bit-Auflösung	16/24 Bit
Master-Ausgänge	Symmetrischer XLR und unsymmetrischer RCA
Booth-Ausgang	RCA (unabhängige Lautstärke)
Aufnahme-Ausgang	RCA (unabhängig von Master/Booth)
Kopfhörerausgänge	6,3 mm und 3,5 mm Klinkenbuchsen
Mikrofoneingang	XLR und 6,3 mm Klinke mit Lautstärkeregelung
Line/Phono-Eingänge	2-Kanal umschaltbar RCA
Equalizer	3-Band (Hoch, Mittel, Tief)
Crossfader	Einstellbare Flanke (weich bis scharf)
Loop-Steuerung	1/2, 1, 2, 4, 8, 16, 32 Takte
Pitch-Bereich	±6%, ±12%, ±25%, ±100%
Master Tempo	Ja (Tonart fixieren)
Effekte	Auswählbar mit 2 Parameterreglern
Samples	6 Presets + 6 benutzeraufnehmbar
Inklusive Software	Virtual DJ LE
Kompatibilität	Windows und macOS
Reinigung	Weiches, leicht feuchtes Tuch; keine chemischen Mittel
Sicherheitszertifikate	FCC, CE, ETL

Häufig gestellte Fragen - KMDJ002 Krüger&Matz

Wie installiere ich die Virtual DJ Software?

Starten Sie das Installationsprogramm, akzeptieren Sie die Lizenzvereinbarung, wählen Sie den Installationstyp (Empfohlen: Typisch) und klicken Sie auf Installieren. Unter macOS doppelklicken Sie auf das Installationsprogramm und folgen ähnlichen Schritten. Nach der Installation geben Sie den mitgelieferten LE-Keycode des Controllers ein, um die volle Funktionalität freizuschalten.

Wie verbinde ich den Controller mit meinem Computer?

Verwenden Sie das mitgelieferte USB-Kabel, um den Controller an einen USB-Anschluss Ihres Computers anzuschließen. Stellen Sie den Stromversorgungswahlschalter auf USB, um die Stromversorgung über USB zu nutzen. Der Controller wird als generisches USB-Audiogerät erkannt. Falls die USB-Stromversorgung nicht ausreicht, verwenden Sie das Netzteil (5V/1A) und stellen Sie den Schalter auf ADAPTOR.

Wie lade ich einen Titel auf ein Deck?

Aktivieren Sie den Browserbereich durch Drücken der FOLDER SELECT-Taste. Navigieren Sie mit dem TRACK-Regler durch Ordner und drücken Sie zur Auswahl. Finden Sie einen Titel über das Suchfeld oder durch Blättern. Drücken Sie LOAD A oder LOAD B, um den ausgewählten Titel in das entsprechende Deck zu laden.

Wofür ist der Crossfader und wie stelle ich seine Kurve ein?

Der Crossfader überblendet das Audio zwischen Deck A und Deck B. Wenn Sie ihn nach links bewegen, wird Deck A eingeblendet und Deck B ausgeblendet, und umgekehrt. Mit dem X-FADER CURVE-Regler auf der Vorderseite stellen Sie die Übergangsglätte ein: links für weich (allmählich), rechts für scharf (abrupt). Nehmen Sie keine Einstellungen während der Wiedergabe vor, um plötzliche Lautstärkeänderungen zu vermeiden.

Wie erstelle ich einen taktsynchronen Loop?

Während der Wiedergabe drücken Sie LOOP IN am gewünschten Startpunkt und dann LOOP OUT am Endpunkt. Der Bereich dazwischen wird kontinuierlich wiederholt. Verwenden Sie die Pfeiltasten LOOP ADJ, um die Loop-Länge auf 1, 2, 4, 8, 16 oder 32 Takte einzustellen. Drücken Sie erneut LOOP OUT, um die Loop zu beenden.

Wie verwende ich Effekte?

Drücken Sie wiederholt die EFFECT SELECTOR-Taste, um einen Effekt auszuwählen (wird auf dem Deck-Bildschirm angezeigt). Drücken Sie EFFECT ON, um den Effekt zu aktivieren (LED leuchtet). Stellen Sie die Parameter 1 und 2 mit den PARAMETER-Drehreglern ein. Drücken Sie erneut EFFECT ON, um den Effekt zu deaktivieren.

Wie stelle ich Tonhöhe/Tempo eines Titels ein?

Verwenden Sie den PITCH-Schieberegler, um die Geschwindigkeit einzustellen (bis zu ±100%). Drücken Sie die PITCH-Taste, um zwischen den Pitch-Bereichen zu wechseln: ±6%, ±12%, ±25%, ±100%. Die prozentuale Abweichung wird auf dem Display angezeigt. Um die Tonhöhe konstant zu halten, drücken Sie MASTER TEMPO (das Tonarten-Sperrsymbol erscheint).

Wie setze und nutze ich Hot Cue-Punkte?

Während der Wiedergabe drücken Sie einen der HOT CUE 1-3-Knöpfe an der gewünschten Stelle, um einen Cue zu speichern. Drücken Sie denselben Knopf erneut, um zu diesem Cue zu springen. Um einen Cue zu überschreiben, drücken Sie zuerst CUE und dann den gewünschten HOT CUE-Knopf. Die Cue-Punkte bleiben auch nach dem Schließen der Software erhalten.

Wie schließe ich ein Mikrofon an und verwende es?

Schließen Sie ein DJ-Mikrofon an den MIC-Eingang (XLR oder 6,3 mm Klinke) auf der Vorderseite an. Verwenden Sie den MIC LEVEL-Regler, um die Mikrofonlautstärke einzustellen. Das Mikrofon-Audio wird direkt in den Master-Ausgang gemischt.

Was soll ich tun, wenn der Controller von meinem Computer nicht erkannt wird?

Stellen Sie sicher, dass das USB-Kabel fest angeschlossen ist, und versuchen Sie einen anderen USB-Anschluss. Wenn Sie einen USB-Hub verwenden, schließen Sie den Controller direkt an den Computer an. Bei unzureichender Stromversorgung verwenden Sie das Netzteil. Starten Sie die Virtual DJ Software nach dem Anschließen neu. Wenn das Problem weiterhin besteht, überprüfen Sie die USB-Treiber oder versuchen Sie es mit einem anderen Computer.

BEDIENUNGSANLEITUNG KMDJ002 Krüger&Matz

Lesen Sie diese Bedienungsanleitung sorgfältig vor dem benutzen und bewahren diese auf für späteres nachschlagen.

ACHTUNG: Dieses Produkt erfüllt die FCC-Bestimmungen bei verwenden von abgeschirmten Kabel und Stecker, um das Gerät mit anderen Geräten zu verbinden. Um elektromagnetische Störungen anderer elektrischer Geräte wie Radios oder Fernseher zu vermeiden, abgeschirmte Kabel und Stecker für die Herstellung von Verbindungen benutzen.

Das dreieckige Symbol mit dem Ausrufezeichen weist den Benutzer auf wichtige Bedienungs- und Wartungs- (Reparatur-) hinweise hin, die in dieser Bedienungsanleitung enthalten sind.

Das dreieckige Blitzsymbol mit Pfeilkopf weist den Benutzer auf das Vorhandensein von nicht isolierter „gefährlicher Spannung“ im Inneren des Gerätes hin, die ausreichen kann, um die Gefahr eines elektrischen Schlags darzustellen.

1. Alle Warnungen auf dem Produkt und in der Bedienungsanleitung sollten beachtet werden.
2. IMMER das Gerät vor dem Reinigen vom Stromversorgungs-Netz trennen. Das Produkt sollte nur mit einem weichen, leicht feuchten Tuch gereinigt werden. Niemals mit chemischen Mitteln reinigen.
3. Verwenden Sie nur Original-Zubehör.
4. Schützen Sie dieses Produkt vor Wasser, Feuchtigkeit und Nässe.
5. Stellen Sie sicher, das Produkt ist an einem Ort mit ausreichender Belüftung aufgestellt. Das Produkt sollte sich entfernt von Wärmequellen wie Heizkörpern, Wärmeabzugsanlagen, oder andere Geräte, die Wärme erzeugen, befinden.
6. STROMANSCHLUSS: Dieses Produkt darf nur mit der auf dem Etikett angegebenen Art Stromquelle betrieben werden. Wenn Sie nicht sicher sind, welche Art von Stromversorgung sich bei Ihnen zu Hause befindet, fragen Sie Ihren Händler oder das örtliche Energieversorgungs-Unternehmen.
7. Verwenden Sie niemals dieses Gerät, wenn das Netzkabel beschädigt ist.
8. Trennen Sie das Gerät von der Stromversorgung, wenn es für eine lange

Zeit nicht verwendet wird.

1. Achten Sie darauf, dieses Produkt auf eine flache, trockene und stabile Unterlage aufzustellen.
2. NETZKABELSCHUTZ: Die Stromkabel sollten so verlegt werden, dass wahrscheinlich nicht Objekte auf oder gegen sie gestellt, getreten oder eingeklemmt werden, wobei besonderes Augenmerk auf Kabel an Steckern an dem Punkt, wo es aus dem Produkt herauskommt.
3. GEWITTER: Für zusätzlichen Schutz dieses Produktes während eines Gewitters oder wenn es für längere Zeit nicht beaufsichtigt und benutzt wird, ziehen Sie den Stecker aus der Steckdose und trennen Sie die Antenne oder das Kabel. Dadurch wird eine Beschädigung des Gerätes durch Blitzschlag und Überspannungen vermieden.
4. WARTUNG: Versuchen Sie nicht, dieses Produkt selbst zu reparieren, da durch das Öffnen oder Entfernen von Abdeckungen können Sie sich gefährlichen Spannungen und anderen Gefahren aussetzen. Im Schadensfall, wenden Sie sich an einen autorisierten Kundendienst für Überprüfung / Reparatur.

5. Trennen Sie das Gerät von der Steckdose und lassen Sie von einem qualifizierten Fachmann überprüfen unter den folgenden Bedingungen:

6. Wenn das Netzkabel oder der Stecker beschädigt ist.

7. Wenn Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät eingedrungen sind.
8. Wenn das Produkt Regen oder Wasser ausgesetzt war.
9. Wenn das Gerät nicht einwandfrei funktioniert, wenn Sie die Betriebsanleitung beachten. Nur die in der Bedienungsanleitung vermerkten Einstellungen durchführen, da falsche Einstellung anderer Bedienelemente zu Beschädigungen führen kann und erfordert häufig den enormen Aufwand eines qualifizierten Technikers, um ein Produkt in den normalen Betriebszustand wiederherzustellen.
10. Wenn das Gerät heruntergefallen oder in irgendeiner Weise beschädig wurden.
11. Wenn das Gerät eine deutliche Leistungsänderung zeigt, bedeutet dies dass eine Reparatur notwendig ist.

I. PRODUKTBESCHREIBUNG

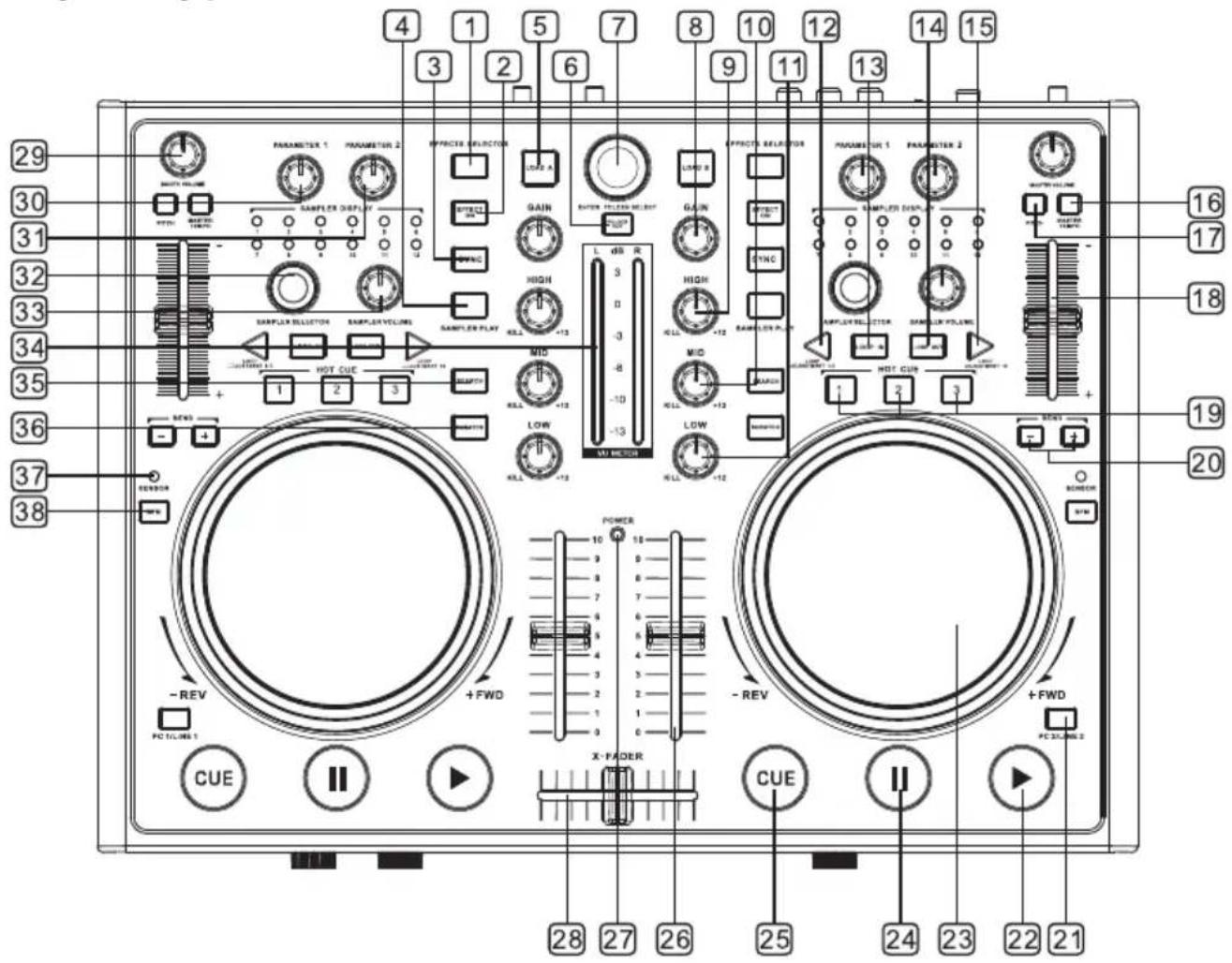

1. OBERES PANEL

1. Effekt-AUSWAHL - Um einen Effekt auszuwählen
2. EFFEKT EIN TASTE - Schaltet den ausgewählten Effekt ein und aus. Bei Aktivierung des Effektes, leuchtet die LED.
3. SYNC TASTE - Um die Taktschläge pro Minute mit dem anderen Deck zu synchronisieren.
4. SAMPLER WIEDERGABETASTE - Um den zuletzt ausgewählten Muster wieder zu starten.
5. LOAD A TASTE - Zum laden des im Browser ausgewählten Titels ins Deck A.
6. FOLDER AUSWAHLTASTE - Um die Browser-Sektion zu aktivieren und zurück zum Hauptordner zu gelangen.
7. TITELKNOPF - Drehen Sie den Regler um durch Laufwerke und Ordner Ihres Computers zu blättern. Drücken Sie den Regelknopf um Unterordner auszuwählen.
8. VERSTÄRKUNGSKONTROLLE - Regeln der Eingangsverstärkung.

9. HOCH-TON EQUALIZER - Regeln der hohen Töne der Deckmusik.

10. MITTEL-TON EQUALIZER - Regeln der mittleren Töne der Deckmusik.

11. BASSTON EQUALIZER - Regeln der tiefen Töne der Deckmusik.
12. LOOP SHIFT TASTE (Verkürzen) - Halbiert die Schleifenlänge – die Mindestlänge einer Schleife ist ein Computer Beat Gitter (CBG).
13. "LOOP IN" TASTE - Markiert den Startpunkt einer Schleife.
14. "LOOP OUT" TASTE - Markiert den Endpunkt einer Schleife und startet diese. Nochmaliges drücken beendet die Schleife.
15. LOOP SHIFT TASTE (Verlängern) - Verdoppelt die Schleifenlänge – die Maximallänge einer Schleife sind 32 CBG.
16. TASTE MASTER TEMPO
17. PITCH TASTE - Die Taste Tonhöhe erlaubt Ihnen die Tonhöhe im Bereich von ±6% bis ±100% einzustellen.
18. TAKTREGLER - Einstellen der Geschwindigkeit (wenn die Taste MASTER TEMPO aufleuchtet, wird die Tonhöhe nicht geändert). Schieben Sie den Regler nach oben um die Tonhöhe zu verringern, schieben des Reglers nach unten zum verringern. Die Tonhöhe wird als Prozentzahl am Display angezeigt.
19. TASTEN HOT CUE 1-3 - Zum speichern und aufrufen von bis zu drei Cue Punkte pro Titel.
20. TASTEN TONHÖHE "BEND +"UND "BEND -" - Die Funktion Tonhöhe beugen erzeugt ein zeitweiliges verändern der Geschwindigkeit. So lange die Tasten gedrückt werden, wird der Titel langsamer oder schneller abgespielt.
21. PC/LINE UMSCHALTEN - Umschalten zwischen dem LINE Eingang oder PC Signal für Wiedergabe und Kontrolle.
22. WIEDERGABE TASTE - Um die Wiedergabe zu starten.
23. TOUCH JOGWHEEL - Das Touch Jogwheel wird benutzt zum kratzen oder suchen.
24. PAUSE TASTE - Zum einschalten der Pause und springen zu Cue Punkte.
25. CUE TASTE - Für die Rückkehr an den Anfang des Titels oder einem zuvor festgelegten Cue Punkt (das Gerät ist im Pause-Modus). Durch drucken und halten der Taste im Pausenmodus, wird der Titel kurzzeitig abgespielt. Sobald Sie die Taste loslassen kehrt das Gerät sofort zum Cue Punkt zurück.
26. KANAL-FADER - Regeln des Kanalpegels.
27. BETRIEBSANZEIGE - Leuchtet wenn der DJ Controller eingeschaltet ist.
28. CROSSFADER - Zum auswählen von Deck A oder Deck B. In Mittelposition können beide Decks mit der gleichen Lautstärke gehört werden.
29. REGLER BOOTH VOLUME - Pegelkontrolle für den Ausgangs-Stand.
30. EFFEKT PARAMETER 1 EINSTELLUNGSKNOPF - Einstellen des ersten Parameter (wenn vorhanden) des ausgewählten Effekt.
31. EFFEKT PARAMETER 2 EINSTELLUNGSKNOPF - Einstellen des zweiten Parameter (wenn vorhanden) des ausgewählten Effekt.

32. REGLER SAMPLE SELECTOR - Zur Auswahl und abspielen von Musters.

33. REGLER SAMPLER LEVEL - Einstellen des Muster Pegels.

34. LED PEGELMETER L/R - 6-Digit LED Pegelmeter des stereo Hauptsignals im bereich von -13 dB bis +3 dB.
35. SEARCH TASTE - Drücken um die Suchfunktion des Touch Jogwheel ein/auszuschalten. Mit der Suchfunktion können Sie zu einem bestimmten Punkt in der Musik des Decks gelangen, einfach durch drehen des Touch Jogwheel.
36. SCRATCH TASTE - Drücken um die Kratzfunktion des Touch Jogwheel ein/auszuschalten. Beachten Sie das Touch Jogwheel kann nicht benutzt werden für gleichzeitiges suchen und kratzen.
37. TOUCH JOGWHEEL SENSOR LED - Leuchtet wenn das Touch Jogwheel berührt wird.
38. BPM TASTE - Manuelle Einstellung des Tempos (BPM) eines Titels. Drücken Sie wiederholt die Taste zum einstellen.

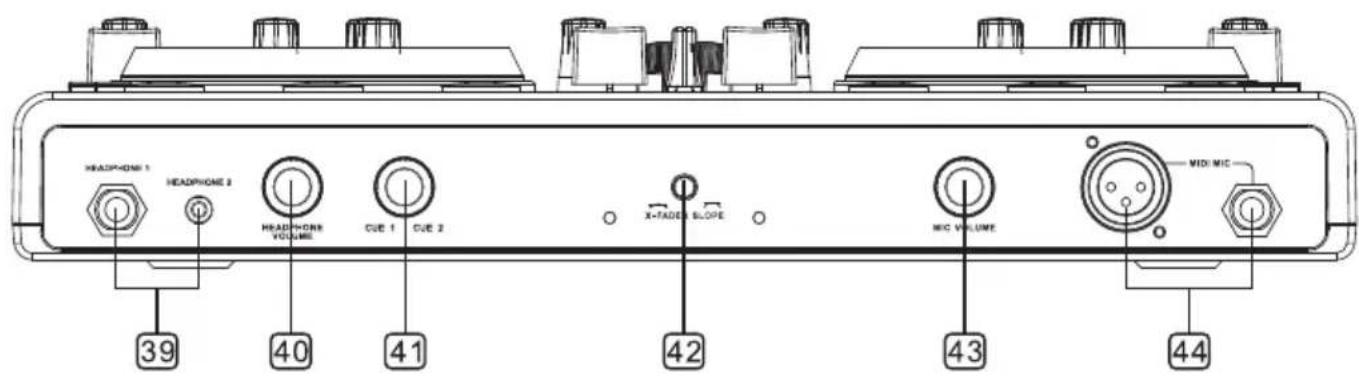

2. FRONT PANEL

1. WHEADPHONES EINGÄNGE - 6,3 mm und 3,5 mm Jack Kopfhörer 1 und 2 zum Anschluss von Stereokopfhörer zum Anschluss von Stereokopfhörer (Impedanz ≥ 8 Ω).
2. HEADPHONES VOLUME - Regelnd der Kopfhörer-Lautstärke angeschlossen an den Buchsen Headphone 1 und 2.
3. REGLER CUE - Zu Auswählen und Überblenden des Monitorsignals der Kopfhörer abhängig vom Cue Modus Auswahlschalter.
4. REGLER X-FADER CURVE - Regelt die Eigenschaft des Crossfader: Linke Position: glatte Überblendung (allmählichen Übergang), z.B. für Alleinmischungen. Rechte Position: scharfe Überblendung (abrupte Übergang), z.B. zum Kratzen und Schneiden.
5. REGLER MIKROFON-PEGEL - Pegelkontrolle für DJ Mikrofone, angeschlossen an den Buchsen MIDI MIC.
6. MIKROFON-EINGANG MIDI MIC - Eingangsbuchse zum anschließen vom DJ Mikrofone über XLR oder ein 6,3 mm Stecker.

3. RÜCKSEITIGES PANEL

1. UERDUNGSSCHRAUBE - Wenn Sie beabsichtigen, einen Plattenspieler zu verwenden, müssen Sie die Cinch-Kabel (n) erden durch Einschrauben der Erdungsgabel (n) an der Erdungsschraube auf der Rückseite des Mixers.
2. CONVERTIBLE LINE /PHONE RCA EINGANG - Dieses Gerät hat einen Line / Phono Cinch Wandel-Eingang der den Standard Dual L&R RCA Anschluss akzeptiert.
3. PHONO/LINE SCHALTER - Dieser schmale Schalter erlaubt Ihnen den Cinch Eingangsanschluss zwischen einem Phono (Plattenspieler) Eingang oder einem Line-Eingang (mp3, CD, Kassetten-Spieler, usw.) umzuwandeln. Das Gerät hat eine Konvertible Line/Phono RCA.
4. AUFNAHMEAUSGANG REC - Stereo-Ausgang (RCA) zum Anschließen eines Aufnahmegerätes. Der Aufnahmepegel ist unabhängig von den Ausgangs-Einstellungen Hauptkontrolle, Hauptpegel und Booth Lautstärke.
5. MASTER AUSGANG, UNSYMMETRISCH - Unsymmetrischer Stereo-Ausgang (RCA) für den Anschluss eines Verstärkers oder andere Geräte mit Line-Pegel-Eingängen. Der Ausgang liefert ein Audiosignal, das vom Computer oder dem Signal von einer externen Quelle am Leitungseingang kommt- abhängig von der Stellung des Wahlschalters PC / Line.
6. AUSGANG BOOTH - Stereoausgang (RCA) zum Anschluss eines weiteren Verstärkers, z.B. für das Überwachungssystem oder PA-Anwendung in einem sekundären Stammverzeichnis. Der Ausgang liefert ein Audiosignal, das vom Computer oder dem Signal von einer externen Quelle am Leitungseingang kommt- abhängig von der Stellung des Wahlschalters PC / Line.
7. AC NETZGERÄTANSCHLUSS
8. STROMVERSORGUNGS-WAHLSCHALTER
9. USB STROMVERSORGUNGS-KABELANSCHLUSS
10. HAUPTAUSGANG, SYMMETRISCH - Unabhängig einstellbarer symmetrischer Stereo-Ausgang (XLR) des Hauptsignals für einen Verstärker oder andere Geräte mit Line-Pegel-Eingängen. Der Ausgang liefert ein Audiosignal, das vom Computer oder dem Signal von einer externen Quelle am Leitungseingang kommt- abhängig von der Stellung des Wahlschalters PC / Line.

II. VIRTUAL DJ SOFTWARE

1. INSTALLATION

» Windows

1. Sobald das VIRTUAL DJ Installationsprogramm startet, Klick auf NEXT.

1. Lesen Sie sorgfältig den Inhalt der Endbenutzer-Lizenz und drücken die Taste AGREE (Zustimmen), wenn Sie mit den Bedingungen einverstanden sind. Klicken Sie auf NEXT, um die Installation fortzusetzen.

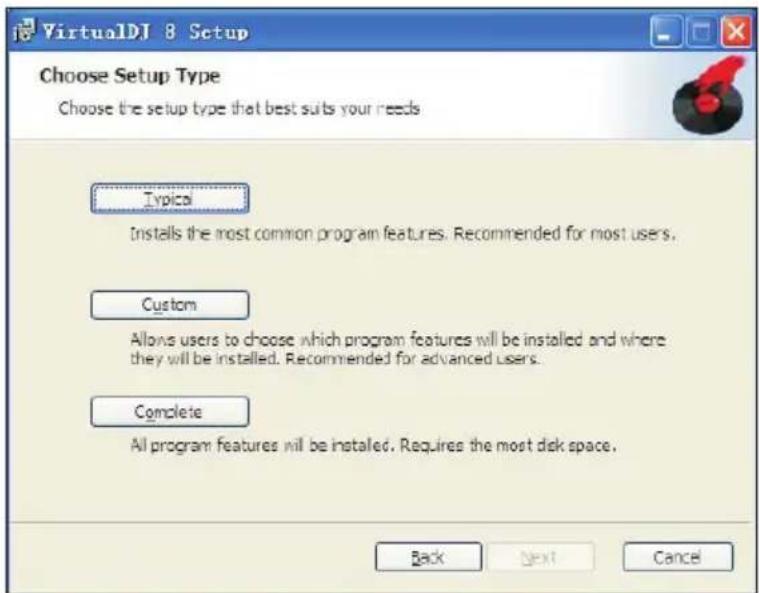

2. Wählen Sie den Installations-Type für VIRTUAL DJ, danach, Klick auf NEXT.

1. Klick INSTALL um die Installation vorzunehmen, danach drücken Sie FINISH.
2. Geben Sie die mit der CD mitgelieferten Seriennummer ein, danach Klick auf OK zum bestätigen.

» Mac OS X

1. Doppelklick das VIRTUAL DJ Installationsprogramm
2. Wenn das Installationsprogramm startet, Klick auf CONTINUE (Fortsetzen).
3. Lesen Sie sorgfältig den Inhalt der Endbenutzer-Lizenz und drücken die Taste AGREE (Zustimmen), wenn Sie mit den Bedingungen einverstanden sind. Klicken Sie auf NEXT, um die Installation fortzusetzen.
4. Wählen Sie den Installations-Type für VIRTUAL DJ, danach, Klick auf NEXT.
5. Klick Close (Schließen).

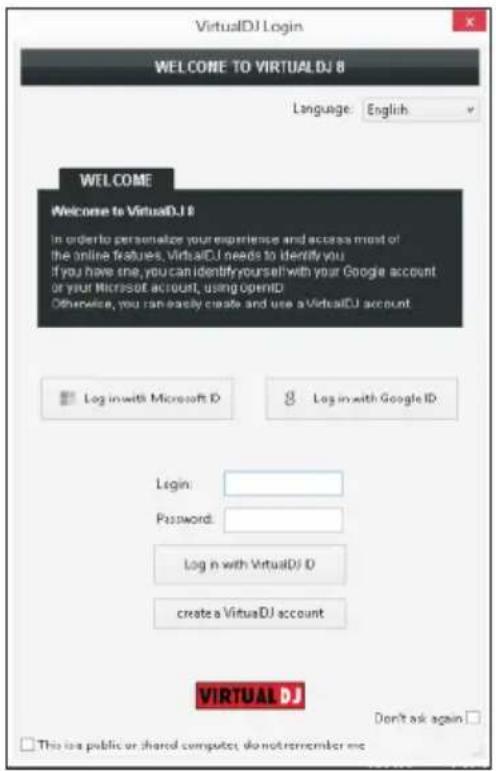

Eine Lizenz-Seriennummer (mitgeliefert mit Virtual DJ LE) wird benötigt um die Software zu benutzen. Ohne diese Seriennummer funktioniert das Programm nur für 10 Minuten jedes Mal wenn Sie das Programm Virtual DJ neu starten.

Ein Erkennungsfenster erscheint wo Sie gefragt werden, die vordefinierten Audio-Einstellungen der eingebauten Soundkarte des Geräts, zu verwenden oder nicht. Durch die Auswahl der vordefinierten Audio- Einstellungen müssen Lautsprecher und Kopfhörer an die relativen Gerätebuchsen angeschlossen werden.

Wenn Ihr Gerät mit einer Virtual DJ LE Seriennummer kam, verwenden Sie die Taste Seriennummer eingeben um diese einzugeben. Wenn ein Pro Infinity oder Plus-Lizenz verfügbar ist und Sie sich im vorherigen Fenster angemeldet haben, wird diese Taste nicht angeboten werden.

Ähnlich wie bei der Steuerung, ist die Bedienoberfläche der Software in mehrere Abschnitte aufgeteilt: auf der Oberseite des Bildschirms werden Sie das Rhythmus-Fenster und die Zugriffstasten, um das Konfigurationsmenü anzuzeigen. Darunter sind die Decks auf der rechten und linken Seite, die von der Mixer-Sektion in der Mitte getrennt sind. In der unteren Hälfte wird der Browser-Bereich angezeigt.

1. SBROWSER SEKTION - Liste aller verfügbaren kompatiblen Laufwerke und Ordner Ihres Computers in einer Baumstruktur.
2. SUCHFELD - Zur Suche nach Titel in der Datenbank des Computer. Über die Auswahltaste können verschiedene Suchkriterien ausgewählt werden.
3. DATEI UND SUCHERGEBNIS-FENSTER - Liste aller Dateien des ausgewählten Ordners oder anzeige des Suchergebnisses.
4. KONTROLL-PANEEL DECK A
5. MIXER SEKTION - Umschaltbar zu Mixer/Video/Kratzmodus.
6. KONTROLL-PANEEL DECK B
7. RHYTHMUSFENSTER
8. TASTE CONFIG - Zum Aufruf des Einstellungsmenü.

III. ANSCHLIESSEN DES STEUERGERÄTES
    DB[X/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/DI/DA/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/DI/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/Di/DC/D1/M2/C3/C4/C5/C6/C7/C8/C9/C10/C11/C12/C13/C14/C15/C16/C17/C18/C19/C20/C21/C22/C23/C24/C25/C26/C27/C28/C29/C30/C31/C32/C33/C34/C35/C36/C37/C38/C39/C40/C41/C42/C43/C44/C45/C46/C47/C48/C49/C50/C51/C52/C53/C54/C55/C56/C57/C58/C59/C60/C61/C62/C63/C64/C65/C66/C67/C68/C69/C70/C71/C72/C73/C74/C75/C76/C77/C78/C79/C80/C81/C82/C83/C84/C85/C86/C87/C88/C89/C90/C91/C92/C93/C94/C95/C96/C97/C98/C99/GD/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/MCC/Mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/cmcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/mcc/cm/p<nl>

1. Notebook MIT DJ Software 4. Mixer
2. Verstärker 5. Kopfhörer
3. CD Player 6. Mikrofon

1. ANSCHLIESSEN DER AUDIOGERÄTE

1. Stellen Sie den Regler auf eine stabile, ebene Fläche.

2. Sie können ein DJ-Mikrofon (symmetrisch oder unsymmetrisch) gegebenenfalls über ein XLR-Stecker oder einen 6,3-mm-Stecker an den jeweiligen Mikrofoneingang MIDI MIC an der Frontplatte anschließen. Symmetrische Kabel bieten +6 dB mehr Leistung und gewährleisten einen besseren Schutz gegen Störungen bei langen Kabelstrecken.

3. Für Prefader anhören beider Decks oder zur Überwachung des Summensignal vor dem Ausgangsregler MASTER CONTROL und BOOTH VOLUME, ist es möglich, Stereo-Kopfhörer wahlweise über einen 6,3 mm-Stecker an Eingang HEADPHONE 1 oder einem 3,5 mm Stecker am Eingang HEADPHONE 2 auf der Frontplatte anschließen.

4. Für den Anschluss von Verstärkern, stehen mehrere Stereo-Ausgänge mit individuellen Pegelregler zur Verfügung:

5. Anschließen des Hauptverstärkers an einen unsymmetrischen RCA Ausgang MASTER und/oder an den symmetrischen XLR Ausgang BAL OUT.

6. Wenn ein Überwachungssystem vorhanden ist, verbinden Sie den Verstärker des Überwachungssystem RCA Ausgang BOOTH.

7. Bei Tonträgern, schließen Sie ein Aufnahmegerät an den Aufnahmeausgang RECan. Der Aufnahmepegel ist unabhängig von der Position des Ausgangsregler MASTER CONTROL, MASTER LEVEL und BOOTH VOLUME.

8. Anstelle des Audiosignals, das von dem Computer kommt, die Haupt-Ausgänge und der Booth-Ausgang kann auch das Signal von einer externen Signalquelle mit Line-Pegel (z.B. CD-Player) liefern. Verwenden Sie die Stereo-Cinch-Buchsen Line-Eingang für den Anschluss des Geräts.

2. ANSCHLUSS EINES COMPUTERS

1. Den Netzschalter in die Position USB für Stromversorgung über den USB-Anschluss des Computers stellen.

2. Verwenden Sie das mitgelieferte USB-Kabel um das Regelgerät an einen freien USB-Anschluss des Computers anzuschließen. Sobald das Regelgerät mit einem Computer verbunden ist, wird es als ein generisches USB-Audiogerät erkannt und die erforderlichen Treiber werden installiert. Die Betriebsanzeige leuchtet rot, um anzuzeigen, dass das Regelgerät Strom vom USB-Anschluss bekommt. Das Regelgerät kann in Verbindung mit der Soundkarte des Computers benutzt werden, ohne dass Konflikte entstehen. Sie können das Regelgerät zu jeder Zeit verbinden und trennen.

3. Das Regelgerät ist mit Stromversorgung über den USB-Anschluss des Computers versorgt. Allerdings, wenn die Verbindung zur Stromversorgung

nicht ausreicht, (z.B. wenn sie an einen nicht mit Strom versorgten USB-Hub angeschlossen ist), verwenden Sie das mitgelieferte Netzgerät: Verbinden Sie das Kabel des Netzgerätes mit dem Stromeingang DC IN 5 V / 1 A und schließen das Netzgerät an eine Steckdose an. Stellen Sie den Netzschalter in die Position ADAPTOR. Verwenden Sie das Gerät nur mit dem mitgelieferten Netzgerät. Ziehen Sie immer den Netzstecker, wenn Sie Verbindungen ändern, das Gerät an einem anderen Ort bewegen oder, wenn es für einen längeren Zeitraum nicht verwendet werden soll.

1. Nach dem Anschluss, starten Sie die DJ-Software Virtual DJ LE. Wenn das Programm bereits vor der Verbindung gestartet wurde, muss sie abgebrochen und neu gestartet werden, da sonst das Regelgerät nicht betätigt werden kann.

3. EINSTELLEN DES REGELGERÄTS

1. Einstellungsmenü der Software mit der Taste CONFIG aufrufen und das Programm einstellen für den Betrieb mit diesem Gerät in der Registerkarte Toneinstellungen.
2. Wählen Sie im Bedienfeld Soundkarte, wählen Sie die Einstellung Kopfhörer. Die beiden Ausgangskanäle Master und Kopfhörer sein für die Steuerung zur Verfügung. Falls erforderlich, können Sie die Ausgangskanäle im angrenzenden Bedienfeld wechseln.
3. Klicken Sie in der Systemsteuerung auf Soundkarte, wählen die Einstellung 2 Karten und in Nachbarfeld der Einstellungen USB AUDIO MAIN (= Haupt-Kanal) und USB-AUDIO PHONE (= Kopfhörerkanal).
4. Lassen Sie das Bedienfeld Eingang auf NONE (Kein) und bestätigen Sie Ihre Einstellungen mit Aply (Übernehmen).

1. LADEN VON TITELN AUS DER DATENBANK DES COMPUTERS

2. In der linken unteren Seite des Bildschirms ist der Browser Abschnitt der Software, wo alle kompatiblen Laufwerke und Ordner des Computers in einer Baumstruktur aufgelistet sind. Von hier können Sie auf Ihre Musik- und Videodateien zugreifen. Mit Virtual DJ PRO ist es möglich, weitere Navigationswerkzeuge, wie beispielsweise virtuelle Ordner, Wiedergabe- und Wartelisten sowie Filter erstellen. Mit der Funktion NetSearch können Sie sogar Titel und Videos im Internet gesucht werden.

3. Drücken Sie kurz die Taste ENTER / FOLDER SELECT, um den Browser Sektion zu aktivieren. Dann drehen Sie den Titel-Encoder, um ein Verzeichnis auszuwählen. Drücken Sie den Drehknopf, um Unterverzeichnisse auszuwählen. Mit der Taste ENTER / FOLDER SELECT können Sie in das Hauptverzeichnis zurückkehren. Das Suchergebnisfenster enthält die Titel mit verschiedenen Informationen: Titel, Interpret und Beats pro Minute. Virtual DJ PRO zeigt weitere Daten der ID3-Tags und MP4 und MOV-Tags, z.B. mit Cover Flow.

4. Um Titel in der Datenbank des Computers zu suchen, den Suchbegriff in das Suchfeld eingeben. Über die Auswahltaste können verschiedene Suchkriterien ausgewählt werden. Das Ergebnis wird unten im Suchergebnis-Fenster angezeigt.

5. Wählen Sie mit dem Titel-Encoder den gewünschten Titel und drücken Sie die Taste LOAD A, um den Titel in Deck A zu laden oder drücken Sie die Taste LOAD B, um ihn in Deck B zu laden. Nach dem Laden, zeigt die Anzeige des Decks den Namen des Künstlers und den Titel sowie die Beats pro Minute, die abgelaufene und Restspielzeit, Verstärkungs-Pegel, Schlüssel und Tonhöhen-Prozent.

2. ABSPIELEN EINES TITELS

Virtual DJ KMDJ002

1. Drücken Sie die Wiedergabetaste (blaue LED leuchtet), um die Wiedergabe vom Startpunkt des Titels (Zeitindex 00:00) zu starten, oder klicken Sie mit der rechten Maustaste auf die Schaltfläche Pause, um den Titel aus dem ersten erkannten Bass Beat zu starten.
2. Drücken Sie die Taste Pause, um die Wiedergabe zu unterbrechen (grüne LED leuchtet). Durch mehrmaliges drücken der Taste durchläuft der Titels den Startpunkt und alle Cue Punkte.
3. Das Gerät stoppt am Ende des Titels. Jedoch bleibt der Titel im Deck, bis ein weiterer Titel geladen wird.

3. GRUNDEINSTELLUNGEN DES MIXERS

Virtual DJ KMDJ002

1. Für die Grundeinstellung setzen Sie die Hauptregler MASTER CONTROL und MASTER LEVEL, den Crossfader und in beiden Kanälen die Regler GAIN und die Equalizer auf Mittelstellung.
2. Die beiden Kanalfader etwa bis 2/3 der maximalen Strecke vorschieben, für einen ausreichenden Weg fürs Ein- und Ausblenden.
3. Einen Titel mit Deck A abspielen und das Deck einstellen mit den jeweiligen Verstärkungs-Regelunggemäß der Pegelanzeige. Eine optimale Pegelsteuerung wird erreicht, wenn Pegel-Werte im 0 dB-Bereich bei Durchschnitts-Lautstärke dargestellt werden. Wenn die roten LED der Ausgangs-Pegelanzeige leuchten, gibt es eine Überlastung des Kanals. Stoppen Sie die Wiedergabe auf Deck A und Deck B auf die gleiche Weise einstellen.
4. Stellen Sie mit dem Tonregler des Kanals den gewünschten Ton. Durch die Anpassung der drei Tonregler, die hohen Frequenzen (Regler HIGH), die mittleren Frequenzen (Regler MID) und die niedrigen Frequenzen (Regler LOW) können erhöht oder wesentlich abgeschwächt werden. Mit den Reglern in Mittelstellung, wird der Frequenzgang nicht beeinträchtigt. Falls erforderlich, stellen Sie die Kanalpegel mit dem Verstärkungs-Regler ein.
5. Stellen Sie die niedrigen Frequenzen ein für das Ausgangssignal an dem symmetrischen Haupt-Ausgang mit dem Regler BASS LEVEL.
6. Stellen Sie die endgültigen Pegel des Ausgangssignals ein an den Haupt-Ausgängen mit den Reglern MASTER CONTROL und MASTER LEVEL.
7. Stellen Sie den gewünschten Signalpegel ein für den Ausgang BOOTH mit der Regler VOLUME.
8. Das Aufnahme-Signal am Aufnahmeausgang REC wird vor den Ausgangs-Reglern abgezweigt, d.h. es wird nicht durch die Regler MASTER CONTROL, MASTER LEVEL und BOOTH VOLUME beeinflusst.

4. ÜBERBLENDEN ZWISCHEN DEN DECKS

1. Der Crossfader, erlaubt das Überblenden zwischen beiden Decks:

• Crossfader nach links bewegen: Einblenden von Deck A und Ausblenden von Deck B
• Crossfader nach rechts bewegen: Einblenden von Deck B und Ausblenden von Deck A
- Zum anhören des Signals der beiden Decks mit dem gleichen Pegel, Crossfader in Mittel-Position stellen.

1. Die Eigenschaft des Crossfader kann mit dem Regler X-FADER CURVE eingestellt werden:

- Linke Position: glatte Überblendung (allmählichen Übergang), z.B. für Allein-Mischungen.

- Rechte Position: scharfe Überblendung (abrupte Übergang), z.B. zum Kratzen und Schneiden.

ACHTUNG! Den Regler X·FADER CURVE nicht benutzen wenn ein Signal vorhanden ist, da dieses einen plötzlichen Lautstärkewechsel verursachen kann.

5. MITTEILUNGEN ÜBER DAS DJ MIKROFON

Mitteilungen über das DJ Mikrofon werden direkt mit dem Hauptsignal gemischt. Benutzen Sie den Regler MIC LEVEL um die gewünschte Lautstärke einzustellen.

6. PREFADER ANHÖREN DER KANÄLE (PFL)

Die Cue Funktion ermöglicht es über Kopfhörer die Überwachung jedes der Decks, auch wenn der entsprechende Kanal ausgeblendet ist. Somit ist es möglich, z.B. den Anfang eines Titels abzuspielen, um einen Cue Punkt zu setzen oder eine Endlosschleife einzustellen, ohne dass das Publikum es hören kann. Alternativ ist es möglich, das aktuelle Musikprogramm vor den Reglern MASTER CONTROL und BOOTH VOLUME zu überwachen.

1. Benutzen Sie den Cue Auswahlschalter zur Auswahl des Cue Modus für die Kopfhörer.

2. Benutzen Sie den Regler CUE zur Auswahl und Crossfader das Überwachungssignal für die Kopfhörer:

- Drehen Sie den Regler nach links, um Deck A zu überwachen, Drehen Sie den Regler nach rechts, um Deck B zu überwachen In Mittelstellung sind beide Decks mit der gleichen Lautstärke zu hören.

1. Gewünschte Lautstärke in den Kopfhörern mit dem Regler HEADPHONE VOLUME einstellen.

7. SCHNELLER VORLAUF UND RÜCKLAUF

Für schnellen Vor- und Rücklauf aktivieren Sie die zuerst die Suchfunktion für das Jogwheel durch kurzes Drücken der Taste SEARCH (orange LED leuchtet). Dann Drehen Sie den Jogwheel in die entsprechende Richtung. Um schnell zu einer bestimmten Stelle im Titel zu springen, klicken Sie auf die entsprechende Position im Signaldiagramm oder im Positionsring um den Plattenteller (Virtual DJ).

8. RÜCKKEHR ZUM STARTPUNKT DES TITELS ODER EINEM VOREINGESTELLTEM PUNKT (CUEING)

Um schnell zu einer bestimmten Stelle zu springen, können drei Ausgangspunkte (Cue Punkte) dauerhaft gespeichert werden für die Tasten HOT CUE 1 bis 3. Die Cue Punkte bleiben auch nach dem Schließen des Programms erhalten und können jederzeit überschrieben werden. Mit der Taste CUE können Sie an den Anfang des Titels oder einem zuvor festgelegtem Cue Punkt zurückzukehren, und sofort den Titel abspielen.

Taste CUE

1. Um zum Ausgangspunkt eines Titels zu springen, drücken Sie die Taste CUE im Pause- oder Wiedergabemodus. Jetzt ist das Gerät im Pause-Modus am Startpunkt des Titels (LED der Taste CUE leuchtet rot).
2. Nach dem Sprung zum Cue Punkt kann die Wiedergabe mit der Taste Wiedergabe gestartet werden. Alternativ können Sie die Taste CUE gedrückt halten und sofort den Titel abspielen. Sobald Sie die Taste loslassen, kehrt das Gerät sofort wieder in den Pausemodus zum Cue Punkt zurück.
3. Wenn Cue Punkte mit den Tasten HOT CUE 1 bis 3 gespeichert sind, drücken der Taste CUE wird Sie nicht zum Ausgangspunkt eines Titels, sondern auf die zuletzt gespeicherte Merkstelle zurückführen

Tasten HOT CUE 1 bis 3

1. Um einen Cue Punkt während der Wiedergabe eines Titels zu setzten, drücken Sie entweder eine der Tasten HOT CUE 1 bis 3, wenn die gewünschte Stelle erreicht ist (Fliegender Cue).
2. Es ist nun möglich, zu den entsprechenden Cue-Punkten mit den Tasten HOT CUE 1 bis 3 zu springen. Der Titel wird von der Merkstelle abgespielt.
3. Um einen Cue Punkt zu überschreiben, drücken Sie zuerst die Taste CUE und dann die gewünschte Taste HOT CUE 1 bis 3.

9. GESCHWINDIGKEITSÄNDERUNG

Die Wiedergabegeschwindigkeit kann variabel eingestellt werden bis zu ± 100%, mit dem Tonhöhen-Schieberegler.

1. Der Stellbereich für die Geschwindigkeit ist werkseitig auf ± 25% eingestellt. Jeder PITCH Tastendruck schaltet zwischen ± 100%, ± 6%, ± 12% und zurück auf ± 25%.

2. Schieben Sie den Tonhöhen-Schieberegler nach oben, um die Tonhöhe zu verringern und schieben ihn nach unten, zum erhöhen. Das Display zeigt die prozentuale Abweichung von der Standardgeschwindigkeit.

3. Der Regler rastet in Mittelposition ein. In dieser Position wird ein Titel mit Standard-Geschwindigkeit abgespielt.

10. AKTIVIERUNG DER MASTER TEMPO FUNKTION

Mit der Änderung der Geschwindigkeit wird auch die Tonhöhe proportional verändert. Jedoch mit der Funktion Master Tempo aktiviert, wird diese konstant bleiben. Dafür drücken Sie auf die Taste Master-Tempo (LED leuchtet).

11. ANPASSUNG DES BEATS ZWISCHEN DECK A UND DECK B

Die Geschwindigkeit und die Beats der beiden Titel auf Deck A und B können genau synchronisiert werden. Dadurch wird der Rhythmus nicht unterbrochen, während des Überblendens von einem Deck zum anderen. Als visuelle Hilfe wird die Geschwindigkeit / Rhythmus der beiden Decks wird als Wellenform im Rhythmus-Fenster über den Decks angezeigt. Die Spitzen stellen Beat. Die unten Quadrate repräsentieren die Position eines Maßes in 4/4 Takt des CBG (Computer Beat Grid). Die großen Quadrate markieren den Beginn eines 4/4 Taktmaßes. Das CBG ist besonders nützlich, beispielsweise beim mischen eines Titels zum Zeitpunkt einer Intra wo der Beat noch nicht vorhanden ist. Zwei Titel werden genau synchronisiert, wenn die Spitzen der beiden Wellenformen und die CGB Quadrate zur gleichen Zeit auftreten.

1. Zum synchronisieren sollte der Titel zum überblenden über Kopfhörer überwacht werden.

2. Starten Sie die Wiedergabe und drücken Sie die Taste SYNC des Decks, auf die Überblendung gewünscht wird. So sind die Geschwindigkeit und die Beats des Titels exakt auf den Titel auf dem anderen Deck abgestimmt.

3. Zum synchronisieren der Anfänge der 4/4 Maßeinheit, müssen die großen Quadrate der CBG überlappen. Dazu verwenden Sie das Jogwheel mit aktiviertem Krater-Modus: kurz bevor sich die großen Quadrate überlappen, lassen Sie das Jogwheel los. Dann drücken Sie die Taste SYNC für eine leichte Korrektur.

4. Es ist auch möglich, die Tasten PITCH BEND zu verwenden, um die Geschwindigkeit für Beat-Synchronisation zu ändern. Solange eine der Tasten PITCH BEND + oder - gedrückt gehalten wird, wird der Titel schneller oder langsamer abgespielt.

12. WIEDERGABE EINER ENDLOSSCHLEIFE SYNCHRONISIERT MIT DEM BEAT

Ein Abschnitt innerhalb eines Titels kann als nahtlose Endlosschleife so oft wie gewünscht wiederholt werden. Diese Schleifen werden mit dem Beat des Titels durch die Smart-Loop-Funktion der Software synchronisiert (Schlüsselsymbol leuchtet orange).

1. Im Wiedergabemodus, drücken Sie kurz die Taste LOOP IN, wenn der gewünschte Anfangspunkt der Schleife erreicht ist.
2. Drücken Sie kurz die Taste LOOP OUT, wenn der gewünschte Endpunkt der Schleife erreicht ist. Der Abschnitt zwischen dem Startpunkt und dem Endpunkt der Schleife wird kontinuierlich wiederholt.
3. Drücken Sie die Pfeiltasten LOOP ADJ, um die Schleife genau auf 1, 2, 4, 8, 18 oder 32 Schläge einzustellen. Mit den Software Drehregler SHIFT kann die Schleifenlängen um eine halbe Länge oder Doppellänge in Schritten eingestellt werden.
4. Um die Schleife zu verlassen und den Titel weiterhin abzuspielen, drücken Sie die Taste LOOP OUT.
5. Um eine weitere Schleife zu programmieren, bestimmen Sie die Anfangs- und Endpunkte mit den Tasten LOOP IN und LOOP OUT.

V. EFFEKTFUNKTIONEN

1. EFFEKTE EINSCHALTEN

1. Wählen Sie den gewünschten Effekt aus, durch wiederholtes drücken der Taste EFFECT SELECTOR. Am Deckdisplay wird der ausgewählte Effekt angezeigt.

2. Drücken Sie die Taste EFFECT ON (LED leuchtet) um den ausgewählten Effekt einzuschalten. Im Display, ist das Auswahlpaneel rot hervorgehoben. Um den Effekt auszuschalten drücken Sie erneut die Taste (LED erlischt).

3. Regeln Sie die Effektparameter nach belieben mit dem Regler PARAMETER 1 und 2.

2. WIEDERGABE VON MUSTERS

Es stehen sechs voreingestellte Muster zur Verfügung, die beliebig kombiniert werden können. Die Software ermöglicht es Ihnen, eigene Muster aufnehmen und Sie sie den anderen sechs Speicher-Plätzen zuzuweisen. Dazu klicken Sie auf Sie die Taste REC und stellen die gewünschte Länge mit den Pfeiltasten ein.

1. 1. Drehen Sie den Regler SAMPLE SELECTOR um das gewünschte Muster auszuwählen. Die zugehörige LED leuchtet rot.

No Muster
1 Siren
2 Saxo
3 Put your hands up
4 Push
5 Pump it up
6 This this this
7-12 Frei verfügbar

1. Drücken Sie den Regler, um das Muster zu spielen. In der Anzeige wird die Auswahltafel grün hervorgehoben. Das Muster wird gespielt, bis Sie den Regler wieder drücken. Bei Bedarf können weitere Muster aktiviert und in der gleichen Weise abgespielt werden.

2. Stellen Sie den Pegel der Mustereinheit mit dem Regler SAMPLER VOLUME. Über Pfeiltasten der Software kann die Muster-Länge um die Hälfte der Länge oder Doppel Länge in Schritten eingestellt werden.

3. KRATZER-EFFEKTE

Drücken Sie die Taste SCRATCH (LED leuchtet), um zur Kratzer-Funktion für das Jogwheel zu wechseln. Drehen Sie das Jogwheel hin und zurück um Kratzer-Effekte zu erstellen. Um die Funktion auszuschalten, drücken Sie erneut die Taste SCRATCH (LED erlischt).

4. DRÖHNEFFEKT

Das Jogwheel kann auch für dröhnende Effekte verwendet werden. Die Kratzer-Funktion, die Schnellsuche und die Master-Tempo-Funktion müssen nicht aktiviert sein. Drehen Sie den Jogwheel hin und her um die Abspielgeschwindigkeit zu erhöhen oder verringern, wodurch ein Dröhneffekt erstellt wird.

VI. TECHNISCHE DATEN

• MIDI-Steuerung
  • Soundkarte bietet Mehrfachausgang-Betrieb (Booth, Master, Rec)
  • Soundkarten-Funktion: USB 2.0
  • Sample Rate: 44,1 / 48/96/192 Khz / s
  • Bit Auflösung: 16/24 Bit
  • Traditioneller Mixer / CD-Player-Layout
• Große Jogwheels
  • 3-Band EQ und Gain-Regler
  • Crossfader mit einstellbarer X-Y Steigung
  • Schleifensteuerung (1/8, 16)
• Pitch / Tempo-Steuerelemente
  • Effekte Parameter Steueung
  • Umschaltbar zwischen USB oder AC Netzteil (5 V, 1 A)
  • Eigenständiger Mixer
  • 2-Kanal umschaltbar Line / Phono-
  • Symmetrischer XLR-Ausgang
• 6,3 mm und 3,5 mm Kopfhörerausgänge mit Lautstärkeregler
• XLR- und 6,3-mm-Mikrofoneingang mit Mikrofonlautstärkeregler
  • Im Lieferumfang: Virtual DJ Software
  • Stromversorgung: 5 V (USB)
  • Abmessungen: 358x277x65 mm

Die Spezifikationen können ohne Ankündigung geändert werden.

Deutsch

Korrekte Entsorgung dieses Produkts (Elektromüll)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dam normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschilchen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Vertrieben durch LECHPOL Electronics BV, Nijverheidsweg 15 4311RT Bruinisse, Niederlande.
