KM0507 - Empfänger Krüger&Matz - Kostenlose Bedienungsanleitung

Produkttyp	Stereo-Receiver
Modell	KM0507
Marke	Krüger&Matz
Dauerausgangsleistung	45 W x 2 Kanäle (20 Hz-20 kHz, 0,07% THD, 8 Ω)
Frequenzgang	Line-Pegel-Eingänge: 20 Hz – 100 kHz ±1 dB
Gesamtklirrfaktor	<0,07% bei Nennleistung
Signal-Rausch-Verhältnis	>100 dB
Kanaltrennung	>85 dB (Line-Eingänge)
Klangregler	Bass und Höhen: ±6 dB bei 100 Hz / 10 kHz
Eingangsempfindlichkeit	Phono: 2,5 mV, Line: 200 mV
Eingangsüberlastung	5V (Line-Eingänge)
Analoge Audioeingänge	4 x RCA (PHONO, CD, BD/DVD, TUNER)
Digitale Audioeingänge	1 x Optisch, 1 x Koaxial
Ausgänge	Subwoofer-Ausgang, REC-Ausgang, Kopfhörer (3,5 mm), Lautsprecheranschlüsse (Schraubklemmen)
Bluetooth	Externes Modul (im Lieferumfang), unterstützt A2DP und SCMS-T
USB-Wiedergabe	MP3, WMA, WAV, AAC (über USB-Anschluss auf der Rückseite)
Lautsprecherimpedanz	8 Ω (empfohlen)
Stromversorgung	115V/60Hz oder 230V/50Hz (umschaltbar)
Leistungsaufnahme	220 W (max), <0,5 W (Standby)
Abmessungen (B x H x T)	430 x 72 x 240 mm
Gewicht	6,2 kg (netto)
Besondere Merkmale	Hochwertige Aluminium-Frontplatte, vergoldete Lautsprecheranschlüsse, DIRECT-Modus für reinen Klang
Reinigung	Netzstecker ziehen, mit weichem, leicht feuchtem Tuch reinigen, keine chemischen Mittel

Häufig gestellte Fragen - KM0507 Krüger&Matz

Wie schließe ich meine Lautsprecher an den KM0507-Receiver an?

Entfernen Sie ca. 10 mm der Isolierung vom Lautsprecherkabel, verdrillen Sie die Adern fest, schrauben Sie dann den Lautsprecheranschlussknopf auf, führen Sie das Kabel ein und ziehen Sie den Knopf fest. Achten Sie auf korrekte Polarität: rot (+) an rot, schwarz (-) an schwarz. Mindestimpedanz 8 Ω.

Wie kann ich Musik über Bluetooth hören?

Schließen Sie das mitgelieferte externe Bluetooth-Modul an die dafür vorgesehene Buchse auf der Rückseite an. Drücken Sie die Bluetooth-Taste auf der Fernbedienung oder wählen Sie die Quelle B.T. mit dem SOURCE-Drehregler auf der Vorderseite. Verbinden Sie Ihr Gerät (Standard-PIN 0000) und spielen Sie Musik ab.

Warum kommt kein Ton aus meinen Lautsprechern?

Überprüfen Sie, ob die richtige Eingangsquelle ausgewählt ist und die Lautstärke nicht stummgeschaltet ist. Prüfen Sie die Lautsprecheranschlüsse und dass die Lautsprecherimpedanz 8 Ω beträgt. Bei digitalem Eingang stellen Sie sicher, dass die Quelle ordnungsgemäß angeschlossen ist und auf PCM oder Dolby Digital eingestellt ist.

Wie stelle ich Bass und Höhen ein?

Verwenden Sie die Regler BASS und TREBLE auf der Vorderseite. Für einen reinen Direktklang aktivieren Sie den DIRECT-Modus, der die Klangregelung umgeht, um eine höhere Wiedergabetreue zu erreichen.

Kann ich Musik von einem USB-Stick abspielen?

Ja. Stecken Sie einen USB-Stick in den USB-Anschluss auf der Rückseite und wählen Sie dann USB als Eingangsquelle mit der USB-Taste auf der Fernbedienung oder dem SOURCE-Drehregler. Drücken Sie Play, um die Wiedergabe zu starten. Unterstützte Formate: MP3, WMA, WAV, AAC.

Die Fernbedienung funktioniert nicht. Was soll ich tun?

Überprüfen Sie, ob die Batterien richtig eingelegt sind und noch Ladung haben. Ersetzen Sie sie bei Bedarf durch neue AAA-Batterien. Stellen Sie sicher, dass sich keine Hindernisse zwischen der Fernbedienung und dem IR-Sensor an der Vorderseite befinden, und bleiben Sie im effektiven Bereich (ca. 7 Meter).

Wie schließe ich einen Plattenspieler an diesen Receiver an?

Schließen Sie Ihren Plattenspieler über Cinchkabel an den PHONO-Eingang an. Der Receiver verfügt über einen eingebauten Phono-Vorverstärker, sodass kein externer Vorverstärker erforderlich ist. Wählen Sie PHONO als Eingangsquelle.

Was ist der DIRECT-Modus und wann sollte ich ihn verwenden?

Der DIRECT-Modus umgeht die Bass-, Höhen- und Balance-Schaltungen für ein reineres Audiosignal mit weniger Verzerrungen. Verwenden Sie ihn, wenn Sie den Originalklang ohne Klanganpassungen hören möchten.

Der Receiver schaltet automatisch in den Standby-Modus. Ist das normal?

Ja. Der Receiver wechselt nach 30 Minuten Inaktivität ohne Eingangssignal automatisch in den Standby-Modus (Stromverbrauch <0,5 W), außer im Tuner-Modus. Dies ist eine Energiesparfunktion.

Kann ich den Receiver verwenden, während er lädt oder aktualisiert wird?

Der Schalter Normal/Update auf der Rückseite dient nur dem Kundendienst. Schalten Sie ihn nicht selbst auf Update, da dies das Gerät beschädigen könnte. Der Normalbetrieb ist für den täglichen Gebrauch vorgesehen.

BEDIENUNGSANLEITUNG KM0507 Krüger&Matz

SICHERHEITSANLEITUNGEN

1. Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch, und bewahren diese auf zum späteren Nachschlagen.

2. Schützen Sie das Produkt vor Wasser und Feuchtigkeit. Achten Sie darauf, das Gerät in einem gut belüfteten, kühlen und trockenen Ort aufzustellen, ohne direkte Sonneneinstrahlung, Wärmequellen, Staub, Feuchtigkeit, Erschütterungen und extremen Temperaturen. (Das Produkt sollte sich entfernt von Wärmequellen wie Heizkörpern, Wärmeabzugsanlagen, oder andere Geräte, die Wärme erzeugen befinden.)

3. Um elektromagnetische Störungen zu vermeiden stellen Sie dieses Gerät entfernt von anderen elektrischen Geräten auf.

4. Das Gerät nicht abdecken. Abdecken der Lüftungsgitter kann zu einer Überhitzung und in Folge zu einen Brand oder Beschädigung des Produkts / Personenschäden führen.

5. Dieses Produkt in Kombination mit Kopfhörer oder Lautsprecher kann einen Schalldruckpegel erzeugen, der zu Gehörschäden führen könnte. Nicht für einen längeren Zeitraum auf einem hohen Lautstärkepegel betreiben, oder auf einem Niveau, der als unangenehm empfunden wird. Falls Sie Gehörverlust bekommen oder Klingeln in den Ohren, sollten Sie einen Arzt konsultieren.

6. Das Produkt sollte an eine Stromversorgung nur gemäß der in der Betriebsanleitung beschriebener oder auf dem Produkt angegeben Art angeschlossen werden.

7. Wenn Sie das Gerät von der Netzsteckdose trennen, ziehen Sie am Stecker und nicht am Kabel.

8. Verwenden Sie niemals dieses Gerät, wenn das Netzkabel beschädigt ist.

9. Trennen Sie das Gerät von der Stromversorgung, wenn es für eine lange Zeit nicht verwendet wird.

10. Der Blitz mit der Pfeilspitze in einem gleichseitigen Dreieck soll den Anwender auf das Vorhandensein von „gefährlicher Spannung“ im Gerätegehäuse aufmerksam machen, die

so stark sein kann, um Gefahr eines elektrischen Schlags für Personen darzustellen.

1. Das Ausrufezeichen in einem gleichseitigen Dreieck soll den

Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungshinweise (Reparatur) in der beiliegenden Bedienungsanleitung aufmerksam machen.

1. IMMER das Gerät vom Versorgungsnetz trennen, vor der Reinigung. Reinigen Sie es nur mit einem weichen, leicht feuchten Tuch. Verwenden Sie keine chemischen Mittel zur Reinigung des Produkts.

2. ÜBERLASTUNG: Überlasten Sie Steckdosen und Verlängerungskabel nicht, da dies zu Brandgefahr oder Stromschlag führen kann.

3. Achten Sie darauf, dieses Produkt auf eine flache, trockene und stabile Unterlage aufzustellen.

4. SCHUTZ DES STROMKABELS: Die Stromkabel sollten so verlegt werden, dass sie nicht getreten oder geknickt werden, insbesondere an Steckern, Steckdosen und dem Punkt, wo es aus dem Gerät heraustritt und dass sie nicht durch schwere Gegenstände eingeklemmt oder auf sie gestellt werden.

5. Verwenden Sie kein unautorisiertes Zubehör, da sonst das Gerät beschädigen kann.

6. Trennen Sie das Gerät von der Steckdose und lassen Sie von einem qualifizierten Fachmann überprüfen, unter den folgenden Bedingungen:

7. Wenn das Gerät plötzlichen ungewöhnlichen Betrieb zeigt oder ungewöhnliche Anzeigeeigenschaften.

8. Wenn Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gelangt sind.
9. Wenn das Produkt Regen oder Wasser ausgesetzt wurde.
10. Wenn das Gerät heruntergefallen oder in irgendeiner Weise beschädigt wurde.

11. Wenn das Gerät einen deutlichen Leistungsabfall aufweist.

12. SERVICE: Versuchen Sie nicht, dieses Produkt selbst zu warten, wenn Sie den Deckel entfernen können Sie gefährlichen Spannungen und anderen Gefahren ausgesetzt werden. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal.

13. Das Gerät nicht demontieren, da dieses zur Gefahr von Stromschlag führen kann. Das Produkt hat keine vom Anwender zu wartenden Teile.

14. GEWITTER: Für zusätzlichen Schutz dieses Produkt während eines Gewitters oder wenn es unbeaufsichtigt lange Zeit stehen gelassen wird, ziehen Sie den Stecker aus der Steckdose und trennen Sie die Antenne oder das Kabelsystem. Dadurch wird eine Beschädigung des Gerätes durch Blitzschlag und Spannungsstöße vermieden.

15. Vor dem Transport des Gerätes achten Sie darauf, es in den Bereitschafts-Modus zu schalten, und trennen es von der Stromversorgung.

16. HINWEISE FÜR DEN GEBRAUCH:

• Vermeiden Sie hohe Temperaturen
- Sorgen Sie für ausreichende Wärmeableitung, wenn es auf ein Regal gestellt wird.
- Halten Sie den Stecker beim trennen des Kabels aus der Steckdose.
- Halten Sie das Gerät fern von Feuchtigkeit, Wasser und Staub.
- Ziehen Sie den Netzstecker bei Nichtbenutzung des Gerätes für einen längeren Zeitraum.
• Die Lüftungsöffnungen dürfen nicht blockiert werden
- Demontieren oder ändern Sie das Set in keiner Weise.

1. AUSSENANTENNENERDUNG: Wenn eine Außenantenne oder ein Kabelsystem an das Gerät angeschlossen ist, stellen Sie sicher dass die Antenne oder das Kabelsystem geerdet ist, um einen gewissen Schutz gegen Spannungsspitzen und statische Aufladungen zu bieten. Das folgende Beispiel ist nur als Referenz. Korrekte Erdung sollte immer von einem Elektriker installiert werden.

PRODUKTBESCHREIBUNG

FRONTPANEEL

1. EIN/AUS: Gerät Einschalten/Bereitschaft
2. QUELLE: Auswahl der Eingangsquelle (DIGITAL EIN/ B.T., CD, BD/DVD, RADIO, KOPFHÖRER, LINIE EIN/ USB)

• DIGITAL EIN/ B.T.:

» Optisch: LED – Orangefarben
» Koaxial: LED – Grüne Farbe
» B.T.: LED – Rote Farbe

» LINIE EIN/USB:
» LINIE EIN: LED - Grüne Farbe
» USB: LED - Rote Farbe

1. LAUTSTÄRKE: Lautstärkekontrolle aller Audiokanäle.
2. BALANCE: Einstellen der Lautsprecherbalance
3. HÖHEN: Einstellen der hohen Töne.
4. BASS: Einstellen der Basstöne.
5. LINE IN: LINIE EIN Eingangsstecker
6. DIREKT: DIREKT Modus Auswahl – wenn EIN werden die Tonsignale direkt zum Ausgang geleitet, ohne durch die verschiedenen Regelschaltungen (Bass, Höhen, usw.) durchgeführt zu werden. Dieses ermöglicht eine genauere Tonwiedergabe und zugleich desaktiviert alle Einstellungen für bass, Höhen, Balance.
7. MUTE: Drücken um den Ton auszuschalten
8. FERNBEDIENUNGSSENSOR
9. KOPFHÖRER: Kopfhöreranschluss

RÜCKSEITIGES PANEEL

1. Analog Audioeingang: PHONO, CD, BD/DVD, RADIO
2. RECORDERAUSGANG: Dieser Analogausgang ist zum Anschließen eines Recorders mit analogem Audioeingang.
3. SUBWOOFER-AUSGANG: Subwoofer Ausgangsstecker
4. USB: USB Steckplatz
5. LAUTSPRECHER: Lautsprecher Anschlussbuchsen
6. Optisch Digital: Optischer Digital-Audioeingang zum anschließen von Geräten mit optischen Digital-Audioausgang (z.B. CD, DVD/BD Player)
7. Koaxial Digital: Koaxial digital Audioeingang zum anschließen von Geräten mit koaxial Digital-Audioausgang (z.B. CD, DVD/BD Player)
8. Bluetooth: Externes Bluetooth Modulstecker
9. 115 V / 230 V Wahlschalter: (Bevor Sie dieses Gerät an Stromnetz, anschließen, wählen Sie die Spannung die auf die örtliche Stromnetzspannung passt).
10. AC Steckerbuchse: Stromversorgungsbuchse
11. Normal/Aktualisierung: Nur für Händlergebrauch – Umschalten des Gerätes zwischen Normal-Modus (Voreingestellt) und Aktualisierungs-Modus. Ändern Sie nicht den Modus zu Aktualisierungs-Modus, da dies zur Beschädigung des Gerätes führen kann!
12. USB Aktualisierung (Service-Aktualisierung)

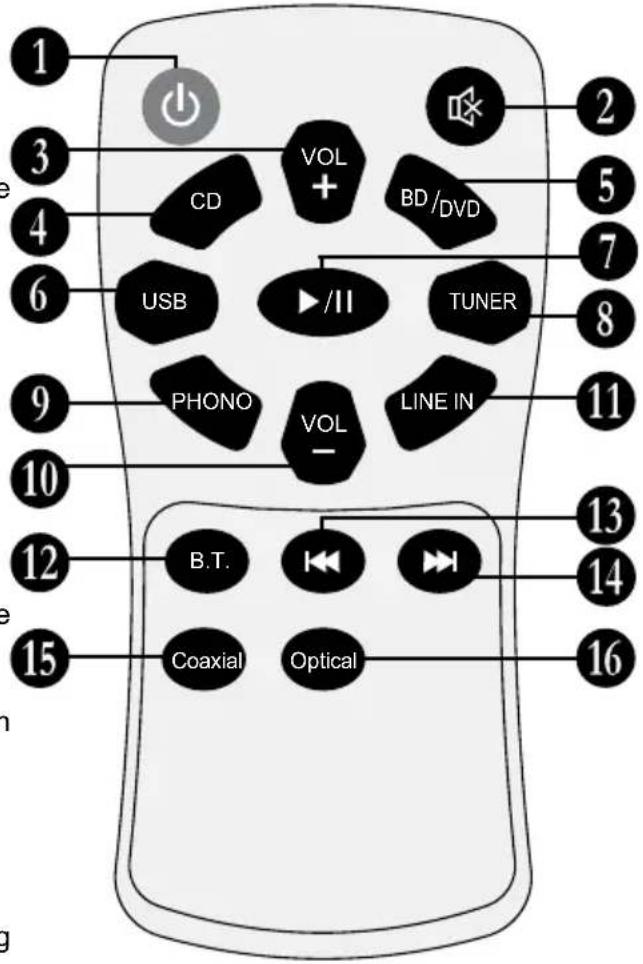

FERNBEDIENUNG

1. Taste Bereitschaft (Ein-/Ausschalten)

2. Drücken um den Ton auszuschalten. Erneutes drücken stellt den Ton wieder her.

3. VOL+

Einstellen der Lautstärke

1. Taste CD

Drücken um CD als Quelle auszuwählen

1. BD/DVD

Drücken um Blue-Ray Disk/DVD als Quelle auszuwählen

1. Taste USB

Drücken um USB als Quelle auszuwählen

1. ▶ Start / Pause der Wiedergabe

2. TUNER

Drücken um Radio als Quelle auszuwählen.

1. PHONO

Drücken um Kopfhörer-Quelle auszuwählen

1. VOL-

Einstellen der Lautstärke

1. LINE IN

Drücken um Linieneingang als Quelle auszuwählen.

1. Taste B.T.

Drücken um Bluetooth als Quelle auszuwählen

13.

Taste Vorherige wählt die vorherige Melodie

14.

Taste Nächste wählt die nächste Melodie

1. Koaxial

Drücken um den digitalen Koaxial-Eingang auszuwählen.

1. Optical

Drücken um den digitalen Optischen Eingang auszuwählen.

BATTERIEINSTALLATION

1. Batteriefachdeckel entfernen.
2. Zwei "AAA" Batterien einlegen. Achten Sie auf die korrekte Polarität.
3. Schließen Sie den Batteriefachdeckel bis er einrastet.

Hinweise:

• Auch wenn die Fernbedienung in Reichweite betrieben wird, kann Fernbedienung nicht möglich sein, wenn Hindernisse zwischen dem Gerät und der Fernbedienung vorhanden sind.
• Wenn Sie die Fernbedienung in der Nähe anderer Geräte verwendet wird, die Infrarotstrahlen erzeugen, oder wenn andere Fernbedienungen mit Infrarot-Strahlen in der Nähe des Geräts verwendet werden, kann diese nicht korrekt funktionieren.
• Der Ein-/Bereitschafts-Modus wird durch Drücken der Bereitschaftstaste auf der Fernbedienung eingeschaltet.
• Entfernen Sie die Batterien, wenn die Fernbedienung für

einen längeren Zeitraum nicht verwendet wird.

• Die Fernbedienung nicht fallenlassen oder darauf stoßen.
- Verschütten Sie kein Wasser oder andere Flüssigkeiten über die Fernbedienung, noch legen Sie diese auf nasse Oberflächen.
- Legen Sie die Fernbedienung nicht in die pralle Sonne oder in der Nähe von Wärmequellen.
- Reinigen Sie diese Fernbedienung nur mit einem weichen, leicht feuchten Tuch.
- Batterien nicht erhitzen oder zerlegen und niemals verbrauchte Batterien durchs werfen ins Feuer entsorgen.

BENUTZEN DER FERNBEDIENUNG

1. Richten Sie die Fernbedienung am IR Sensor an der Vorderseite des Gerätes aus.
2. Stellen Sie sicher dass sich keine Hindernisse zwischen der Fernbedienung und dem Infrarot-Sensor am Gerät befinden.

ANSCHLIESSEN

Bevor Sie irgendwelche Anschlüsse vornehmen, lesen Sie die Bedienungsanleitungen die mit den anderen Bestandteilen mitgeliefert wurden.

Verbinden Sie nicht das Stromkabel, bis nicht alle Verbindungen hergestellt und nochmals überprüft wurden.

Anschluss Farbkodierung

RCA – Type Anschlüsse sind meistens Farbkodiert: rot, weiß und gelb.

• Benutzen Sie den roten Stecker um den rechten Audiokanal Eingang und Ausgang zu verbinden (meistens mit "R" markiert).
• Benutzen Sie den weißen Stecker um den linken Audiokanal Eingang und Ausgang zu verbinden (meistens mit "L" markiert).

» Drücken Sie den Stecker komplett in die Buchse ein um eine gute Verbindung herzustellen (lockere Verbindungen können Geräusch oder Fehlfunktion hervorrufen).
» Um Interferenzen zu vermeiden, halten Sie Audio- und Video-Kabel fern von Stromkabel und Lautsprecherkabel.

KABEL & STECKBUCHSEN

Optisch Digitalaudio			Bietet die beste Klang-Qualität und ermöglicht Ihnen Raumklang zu genießen (z.B. Dolby Digital, DTS). Die Audio-Qualität ist die selbe wie bei Koaxial-Verbindung
Koaxial Digitalaudio			Bietet die beste Klang-Qualität und ermöglicht Ihnen Raumklang zu genießen (z.B. Dolby Digital, DTS). Die Audio-Qualität ist die selbe wie bei optischer Verbindung
Analog Audio (RCA)			Diese Kabel übertragen analog Audio. Es ist das am meisten verwendete Anschlussformat für analog Audio und kann an fast allen AV Komponenten gefunden werden

LAUTSPRECHERVERBINDUNGEN

Lautsprecher-Anschluss Vorsichtsmassnahmen:

- Trennen Sie das Stromkabel von der Steckdose bevor Sie irgendwelche Anschlüsse vornehmen.

- Überprüfen Sie die Impedanz Ihrer Lautsprecher.

- Verbinden Sie Lautsprecher mit einer Impedanz von 8 Ohm oder mehr. Der rote Lautsprecheranschluss des Verstärkers ist der + (positive) Anschluss und der schwarze Lautsprecheranschluss der – (negative) Anschluss.

- Verbinden Sie das rote (+) Lautsprecherkabel mit der roten (positiven) Buchse des Verstärkers und das schwarze (-) Lautsprecherkabel mit der schwarzen (negativen) Buchse an der Rückseite des Verstärkers.

- Bereiten Sie die Lautsprecherkabel für den Anschluss vor, indem Sie etwa 10 mm oder weniger (nicht mehr, da dies zu einem Kurzschluss führen kann) der äußeren Isolierung entfernen. Verdrehen Sie die Drähte fest zusammen, so dass sie nicht strähnig sind.

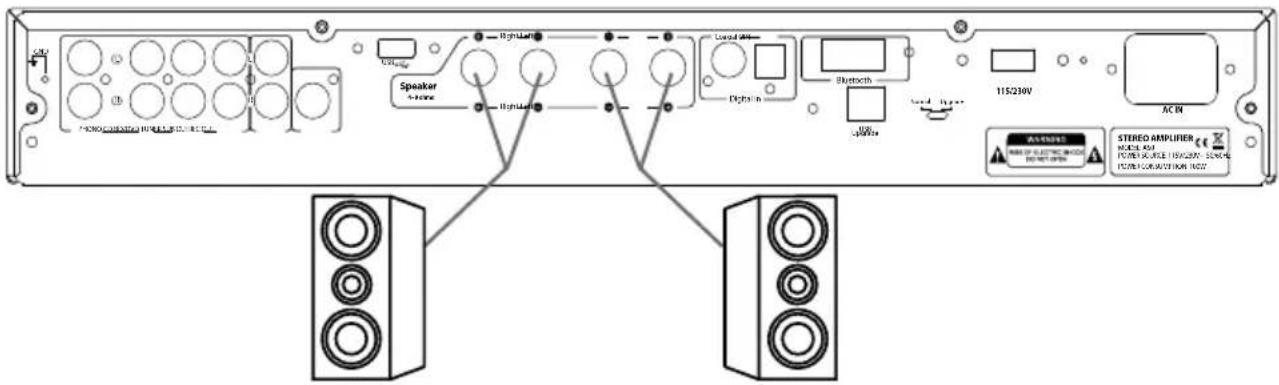

Anschließen der Lautsprecherkabel

1. Die zwei Buchsen aufschrauben

2. Lautsprecherkabel einfügen

3. Buchse anziehen und das Kabel sichern

①

2

3

Audioverbindung

1. Verwenden Sie ein Audiokabel um die Decoder-Audiobuchsen an Ihrem kompatiblen CD-Player oder eine andere Audiowiedergabegerät anzuschließen.
2. Wählen Sie die Audio-Eingangsquelle für Audio-Wiedergabe.

Analoge Audioverbindung

Dieses Gerät hat vier analoge Audio-Eingangsanschlüsse: PHONO, CD, BD/DVD, RADIO. Hinweis: Verbinden Sie nicht das Stromkabel, oder schalten das gerät ein, bis nicht alle Verbindungen hergestellt wurden.

Verbinden Sie die Geräte mit einem Audiokabel (stereo 2RCA-2RCA).

Digital Audioverbindung

Anschluss für CD-Player oder anderes Audio-Wiedergabegerät

Dieses gerät hat zwei digitale Audioanschlüsse: Optischer Digital-Anschluss und koaxial Digital-Anschluss.

Bluetooth Verbindung

Wenn das Bluetooth-Modul an dieses Gerät angeschlossen ist, kann ein Produkt ausgestattet mit Bluetooth - Technologie, benutzt werden, um kabellos Musik zu hören.

Das Bluetooth-Modul unterstützt SCMS-T Schutz von Inhalten, so dass Sie Musik auch auf Geräten mit SCMS-T Bluetooth - Wireless-Technologie ausgestattet genießen können.

AC Kabelanschluss

Hinweis: BEVOR Sie dieses Gerät an Stromnetz, anschließen, wählen Sie mit dem 115 V / 230 V Wahlschalter auf der Rückseite des Gerätes, die Spannung die auf die örtliche Stromnetz-Spannung passt.

Verbinden Sie das Stromkabel, nachdem alle Verbindungen hergestellt und nochmals überprüft wurden.

BEDIENUNG

GERÄT EINSCHALTEN

Um das Gerät einzuschalten, drücken Sie die Taste [EIN/AUS] am Gerät, oder die Taste [Bereitschaft] an der Fernbedienung. Erneutes drücken der Taste schaltet das Gerät in den Bereitschafts-Modus. Hinweis:

Trennen Sie das Stromkabel von der Steckdose um das Gerät komplett auszuschalten. Achten Sie darauf die Wiedergabe zu beenden, bevor Sie das Stromkabel herausziehen.

BEREITSCHAFTS-MODUS

Das Gerät (in jedem Modus, außer Radiomodus) schaltet automatisch in den Bereitschafts-Modus (Energieverbrauch <0,5 W) wenn es keine Bedienung gibt für 30 Minuten ständig, ohne Signaleingang.

BENUTZEN DER KOPFHÖRER

Verringern Sie die Lautstärke und verbinden Ihre Stereo-Kopfhörer mit der [KOPFHÖRER] Buchse. Sie können die Lautstärke einstellen mit dem Lautstärkeregler am Gerät oder durch drücken der Tasten [VOL +/-] an der Fernbedienung.

AUSWAHL DER EINGANGSQUELLE

Wählen Sie mit den Eingangswahltasten (entweder auf der Vorderseite des Geräts oder auf der Fernbedienung), die Eingangsquelle.

EINSTELLEN DER LAUTSTÄRKE

Benutzen Sie den Lautstärkeregler am Gerät oder die Tasten [VOL +/-] an der Fernbedienung.

TONKONTROLLE EINSTELLUNGEN

Zum Einstellen von Bass und Höhen für die Frontlautsprecher, drehen Sie die BASS und HÖHEN-Regler auf der Frontseite des Gerätes.

USB WIEDERGABE

1. Stecken Sie Ihren USB Speicher in den USB Steckplatz an der Rückseite des Gerätes.
2. Wählen Sie "USB" als Eingangsquelle mit der [USB] Taste an der Fernbedienung oder des QUELLE Auswahlregler an der Frontseite des Gerätes.
3. Um die Wiedergabe zu starten/anzuhalten / fortzusetzen, drücken Sie die Taste Wiedergabe. Die Wiedergabe beginnt mit der ersten Datei in der Ordneraufstellung.

• Wenn alle Musikdateien auf einem USB Speicher abgespielt wurden, stoppt das Gerät die Wiedergabe.
• Bitte verbinden Sie Ihren USB Speicher direkt mit dem USB Steckplatz am Gerät statt über einen USB Hub.
• USB Steckplatz ist für USB Speicher ausgelegt, die Kompatibilität mit USB Festplatte wird nicht garantiert.

BLUETOOTH MODULE BEDIENUNG

Kabellose Musikwiedergabe

Wenn das Bluetooth-Modul an dieses Gerät angeschlossen ist, kann ein Produkt ausgestattet mit Bluetooth - Technologie, benutzt werden, um kabellos Musik zu hören.

Hinweis: Externe Geräte müssen den A2DP Bluetooth Standard unterstützen.

Koppeln Sie dieses gerät mit dem externen Bluetooth vor der ersten Benutzung. Kopplung muss nur einmal durchgeführt werden.

Koppeln

1. Drücken Sie die Taste Bluetooth an der Fernbedienung um den Bluetooth Modus zu aktivieren.
2. Schalten Sie Bluetooth an Ihrem externen gerät ein und suchen nach anderen Geräten.
3. Verbinden mit dem Bluetooth Modul: neben dem System stellen und in den Kopplungsmodus gehen. Wenn nötig, geben Sie das Werkseitige Passwort "0000" ein.

Bedienung

Sobald die Kopplung mit einem externen Gerät abgeschlossen ist, verbinden Sie das Gerät wie unten beschrieben:

1. Bluetooth am externen Gerät EINSCHALTEN.
2. Bluetooth Modus am Verstärker aktivieren (Bluetooth Modul einstecken und die Taste Bluetooth an der Fernbedienung drücken).
3. Begin der Musikwiedergabe auf dem externen Bluetooth Gerät.

Hinweis:

• Verbinden Sie nur das mitgelieferte Bluetooth Modul. Verbinden Sie nicht unoriginal BT Module mit diesem Gerät.
• Fernbedienungsbetrieb ist nicht für alle Bluetooth - fähigen Geräten gewährleistet.

SERVICE/NORMAL

Umschalter an der Rückseite des Gerätes zwischen Normal-Modus (Voreingestellt) und Aktualisierungs-Modus ist nur für Händlergebrauch.

Ändern Sie nicht den Modus zu Aktualisierungs-Modus, da dies zur Beschädigung des Gerätes führen kann!

FEHLERBEHEBUNGSANLEITUNG

Um ein Problem mit Ihrem Receiver zu ermitteln, überprüfen Sie zunächst die folgende Tabelle. Bleibt das Problem bestehen, wenden Sie sich an Ihren Fachhändler.

Problem Mögliche Ursachen Vorschläge
Verstärker
Beim anhören von Musik in stereo, sind die links / rechts Lautsprecher vertauscht	Lautsprecher sind falsch angeschlossen	Wen nötig wieder anschließen
Dumpfes Summen oder Brumm-Klang	Stromkabel befinden sind in der nähe des Gerätes	Stellen Sie das Gerät so weit wie möglich von Stromkabeln auf
Ton ertönt nur von einem Kanal	Eines der Eingangskabel ist getrennt.Der BALANCE Regler ist einseitig eingestellt	Verbinden Sie die Eingangskabel und regeln die BALANCE Kontrolle
Ton unterbricht, wenn die Musik zu hören ist, oder kein Ton, obwohl das Gerät eingeschaltet ist	Lautsprecherimpedanz ist kleiner als für dieses Gerät vorgeschrieben	Nach dem das Gerät aus- und wieder eingeschaltet wurde, verringern Sie die Lautstärke oder wechseln zu den korrekten 8 Ohm Lautsprecher
Niedrige Bass-Wiedergabe	Lautsprecherpolarität (+/-) ist vertauscht	Überprüfen Sie alle Lautsprecher auf korrekte Polarität
Fernbedienung
Fernbedienung funktioniert nicht	Die Batterien sind erschöpft Batterien mit neuen ersetzen
	Die Fernbedienung befindet sich zu weit vom Gerät entfernt oder ist außer der effektiven Reichweite	Benutzen Sie die Fernbedienung innerhalb der effektiven Reichweite

TECHNISCHE DATEN

Technische Daten

Kontinuierliche Ausgangsleistung: 45 W x 2CH (20 Hz-20 kHz; <0,07%; 8 Ω)

Gesamte harmonische Verzerrung (20Hz-20 kHz): <0,07% bei Nominalleistung 45 W

Frequenzgang: Linien-Eingangspegel 20 Hz-100 kHz ±1 dB

Vorverstärkereingangspegel: 2,5mV

Linieneingangspegel: 200mV

Eingangsüberlastung: Linieneingangspegel 5V

Tone Kontrolle-Bass/Höhen: 100 Hz/ 10 kHz, ±6dB

Rauschabstand: >100 dB

Kanaltrennung: Linieneingang >85 dB

Merkmale

Hochwertiges Aluminium-Frontpaneel

Vergoldete Hi-Fi Klasse Lautsprecheranschlüsse

Multifunktions-Fernbedienung

2 x Digitale Eingänge: koaxial, optisch

4 x Analoge Eingänge: RCA

Externes Bluetooth Modul

USB Anschluss

USB Wiedergabe (MP3, WMA, WAV, AAC)

Bereitschaftsverbrauch: <0,5W

Allgemein

Spannungsversorgung: 115V/60Hz (USA) und 230V/50Hz (EU) Auswahlschalter

Verbrauch: 220 W

Abmessungen: 430x240x72 mm

Gewicht (Netto): 6,2 kg

Technische Daten können ohne Vorankündigung geändert werden.

"Hiermit erklär die Firma Lechpol dass sich das Gerät KM0507 im Einklang mit den grundlegenden Anforderungen und anderen relevanten. Bestimmungen der Richtlinie 1999/5/EG befindet. Konformitätserklärung zum Download auf www.lechpol.eu"

Deutsch

Korrekte Entsorgung dieses Produkts (Elektromüll)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dam normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschilchen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Vertrieben durch LECHPOL Electronics BV, Nijverheidsweg 15 4311RT Bruinisse, Niederlande.

SAFETY INFORMATION
