BEDIENUNGSANLEITUNG HA 230-S Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

18-3189

40-7976

S1M-TD3-230E

S1M-TD3-230E

Ver. 20160420

Original Bedienungsanleitung

Angle Grinder

Art.no 18-3189 Model SIM-TD3-230E

40-7976

S1M-TD3-230E

Rotera bakre handtaget

Art.Nr. 18-3189 Modell S1M-TD3-230E 40-7976 S1M-TD3-230E

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Warnung: Alle Anweisungen sorgfältig lesen. Wenn die nachstehenden Anweisungen nicht eingehalten werden, kann es zu Elektroschlägen, Bränden und/oder ernsten Verletzungen kommen. Der Begriff „Elektrohandwerkzeug“ im nachstehenden Text bezieht sich auf Handwerkzeuge, die an das Stromnetz angeschlossen sind oder mit Akkus betrieben werden.

DIESE ANLEITUNG AUFBEWAHREN.

1) Arbeitsumfeld

a) Das Arbeitsumfeld muss sauber und gut beleuchtet sein. Unordnung und unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von Elektrowerkzeugen fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker und passende Steckdosen verringern das Risiko für Stromschläge.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Herd oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko für Stromschläge.
c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.
d) Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, zu ziehen oder um den Stecker aus der Steckdose zu ziehen. Das Kabel von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen das Risiko für Stromschläge.

e) Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels für den Außenbereich verringert das Risiko für Stromschläge.
f) Falls der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein sollte, das Werkzeug über einen Fehlerstromschutzschalter ans Stromnetz anschließen. Der Einsatz eines Fehlerstromschutzschalters mindert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Während der Tätigkeit aufmerksam sein und beim Einsatz eines Elektro werkzeugs Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment der Unachtsamkeit beim Einsatz eines Elektrowerkzeugs kann zu ernsten Verletzungen führen.
b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Das Tragen von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert das Risiko von Verletzungen.
c) Unbeabsichtigtes Einschalten vermeiden. Der Hauptschalter muss in OFF-Stellung sein, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen eines Elektrowerkzeugs einen Finger am Schalter zu halten oder das Gerät eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.
d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu Verletzungen führen.
e) Nicht zu weit nach vorne strecken. Jederzeit auf einen sicheren Stand und Gleichgewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.
f) Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und angewendet werden. Der Einsatz dieser Hilfsmittel verringert Gefährdungen durch Staub.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Das Gerät nicht überbeanspruchen. Nur das Elektrowerkzeug nutzen, das für die jeweilige Tätigkeit vorgesehen ist. Mit dem passenden Elektrowerkzeug arbeitet es sich besser und sicherer im angegebenen Leistungsbereich.
b) Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Vor der Ausführung von Einstellarbeiten, dem Tausch von Zubehörteilen oder dem Ablegen des Elektrowerkzeugs zur Verwahrung den Stecker aus der Steckdose ziehen. Diese Vorkehrungen verringern das Risiko eines unbeabsichtigten Starts des Gerätes.

d) Ein unbenutztes Elektrowerkzeug außerhalb der Reichweite von Kindern aufbewahren. Das Gerät nicht von Personen nutzen lassen, die mit dessen Umgang nicht vertraut sind oder dessen Bedienungsanleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.
e) Elektrowerkzeuge warten. Kontrollieren, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, Teile kaputt sind oder etwas anderes eingetroffen ist, wodurch die Funktion des Elektro werkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor der Benutzung repariert werden. Viele Unfälle beruhen auf schlecht gewarteten Elektrowerkzeugen.
f) Die Schneidwerkzeuge scharf und sauber halten. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneiden laufen leichter und sind einfacher zu führen.
g) Das Elektrowerkzeug, Zubehör und Einsatzwerkzeuge usw. entsprechend diesen Anweisungen einsetzen und zwar so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Dabei die Arbeitsbedingungen und die auszuführende Tätigkeit berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Service- und Reparaturarbeiten sind von zuständigem und befugtem Personal und ausschließlich mit Original-Ersatzteilen durchführen lassen. Dadurch ist die Sicherheit des Elektrohandwerkzeugs gewährleistet.

Besondere Sicherheitsanweisungen zum Schleifen, Schruppen, Bürsten und Trennen

• Dieses Elektrowerkzeug ist vorgesehen zum Schleifen, Schruppen, Bürsten und Trennen. Zuerst alle mitgelieferten Sicherheitshinweise, Anweisungen, Illustrationen und Spezifikationen durchlesen. Nichtbeachtung dieser Hinweise kann zu Stromschlägen, Brand und/oder schweren Verletzungen führen.
• Dieses Elektrowerkzeug eignet sich nicht zum Polieren. Die Zweckentfremdung des Elektrowerkzeugs kann zu Sach- und Personenschäden führen.
• Kein Zubehör benutzen, das nicht ausdrücklich vom Werkzeughersteller empfohlen ist. Auch wenn ein anderes Zubehör am Elektrowerkzeug montiert werden kann, bedeutet dies nicht, dass es damit auch fehlerfrei funktioniert.
• Die Nenndrehzahl des Zubehörs muss mindestens der Nenndrehzahl des Elektrowerkzeugs entsprechen.
• Zubehöre, die schneller als ihre Nenndrehzahl rotieren, können kaputt gehen und zerfallen.

• Der Außendurchmesser und die Dicke des Zubehörs müssen sich innerhalb der Nennkapazität des Elektrowerkzeugs befinden. Wenn das Zubehör die falsche Größe hat, wirkt sich das negativ auf Schutz und Kontrolle aus.

• Die Gewindegröße der Scheiben, Bürsten oder anderer Zubehöre muss genau mit denen des Elektrowerkzeugs übereinstimmen. Zubehöre, dessen Löcher nicht genau auf das Elektrowerkzeug passen, können für Ungleichgewicht sorgen und somit zu Sach- und Personenschäden führen. Keine beschädigten Zubehöre benutzen. Das Zubehör auf Fehler wie Brüche, Abwetzungen, kaputte Bürsten usw. untersuchen.

• Sollte das Elektrowerkzeug aus der Hand fallen, überprüfen ob Beschädigungen entstanden sind, bzw. das Zubehör austauschen. Nach Kontrolle und Montage eines Zubehörs das Elektrowerkzeug eine Minute lang mit voller Geschwindigkeit testen. Dabei außerhalb des Risikobereichs stehen (gilt auch für Zuschauer). Beschädigte Zubehöre gehen bei diesem Test normalerweise ganz kaputt.
• Persönliche Schutzausrüstung tragen. Je nach Anwendungsart Gesichtsschutz oder Augenschutz benutzen. Bei Bedarf Atemschutz, Gesichtsschutz, Augenschutz, Gehörschutz, Handschutz und Schutzkleidung zum Schutz vor kleinen Schleifpartikeln oder Spänen tragen. Augen- oder Gesichtsschutz schützt vor umherfliegenden Grobparikeln. Atemschutz filtert Feinpartikel. Längerer Aufenthalt in lärmintensiver Umgebung kann zu Gehörschäden führen.
• Zuschauer auf sicheren Abstand halten. Alle, die sich in der Arbeitsumgebung befinden, müssen entsprechende Schutzkleidung tragen. Teile des Arbeitsstückes oder ein kaputtes Zubehör können aus dem Nahbereich herausfliegen.
• Bei Arbeiten, bei denen die Trennscheibe mit verdeckten Leitungen oder dem eigenen Stromkabel in Kontakt kommen kann, das Elektrowerkzeug nur am isolierten Griff festhalten. Trennscheiben, die mit einem stromführenden Kabel in Kontakt kommen, können nicht isolierte Teile des Elektrowerkzeugs unter Strom setzen und zu Stromschlägen beim Benutzer führen.
• Das Kabel nicht in die Nähe eines rotierenden Zubehörs platzieren. Sollte die Kontrolle verloren werden, kann das Kabel abgeschnitten oder eingedreht werden und Gliedmaßen können in das rotierende Zubehör gezogen werden.
• Niemals das Elektrowerkzeug von sich legen bevor es nicht komplett zum Stillstand gekommen ist. Das rotierende Zubehör kann sich am Untergrund verhaken und das Werkzeug unkontrollierbar wegschleudern.
• Das Elektrowerkzeug nicht während des Tragens anschalten. Kleidung oder Haare können sich im rotierenden Zubehör verfangen und das Werkzeug zum Körper ziehen.
• Regelmäßig die Belüftungsöffnungen des Motors säubern. Der Lüfter des Motors zieht Staub an, welcher ins Gehäuse drängen kann. Metallsplitter können zu Stromschlägen führen.
• Das Elektrowerkzeug nicht in der Nähe von leicht entzündbaren Materialien benutzen. Funken können diese entzünden.
• Kein Zubehör benutzen, dass Kühlmittel erfordert. Die Benutzung von Wasser oder anderen Kühlfüssigkeiten kann zu Stromschlägen führen.

Warnhinweise für Rückstöße

Ein Rückstoß entsteht, wenn eine Scheibe oder anderes Zubehör auf Widerstand stößt oder klemmen bleibt. Wenn das Zubehör auf diesen Widerstand trifft kann das Werkzeug mit enormer Kraft zurückgeschleudert werden.

Wenn z.B. eine Schleifscheibe im Arbeitsmaterial stecken bleibt, kann das Werkzeug oder die Schleifscheibe entweder zum Arbeitsmaterial gezogen werden, oder vom Arbeitsmaterial weggeschleudert werden. Dies kommt auf die Rotationsrichtung an. Eine Schleifscheibe kann dabei auch beschädigt werden.

Ein Rückstoß entsteht vor allem, wenn das Elektrowerkzeug fälschlich, für falsches Material oder unter falschen Umständen benutzt wird und kann durch folgende Maßnahmen vermieden werden.

• Das Elektrowerkzeug gut festhalten und Arme und Körper so halten, dass Rückstöße möglichst abgefangen werden können. Wenn vorhanden, immer den Zusatzgriff benutzen. Dies sorgt für bessere Kontrolle. Rückstöße und andere Kraftübertragungen können durch Sicherheitsvorkehrungen besser kontrolliert werden. Niemals die Hand in der Nähe des rotierenden Objektes haben. Das Zubehör kann auf die Hand schlagen.
• Nicht in den Bereich stellen, in dem das Elektrowerkzeug bei einem Rückstoß landen kann. Rückstöße bewegen das Werkzeug entgegen der Rotationsrichtung des Zubehörs.
• Besondere Vorsicht ist bei Ecken, scharfen Kanten etc. geboten. Ein Springen oder Festsetzen des Zubehörs vermeiden. Ecken und Kanten sowie Springen führen leicht zum Festsetzen des Zubehörs, was zu Rückstößen führen kann.
• Niemals ein Sägeblatt mit Sägekette oder ein Blatt mit Sägezähnen verwenden. Solche Blätter verursachen regelmäßig Rückstöße und führen zum Verlust der Kontrolle.

Sicherheitshinweise zum Schleifen und Trennen mit Trennscheibe

• Nur Scheiben mit der dazugehörigen Schutzhaube benutzen, die für das Elektrowerkzeug geeignet sind. Scheiben, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend geschützt werden und machen eine Gefahr aus.
• Die Schutzhaube muss am Elektrowerkzeug sicher befestigt und so eingestellt werden, dass beste Sicherheit garantiert ist. Die Schutzhaube schützt den Benutzer vor kaputten Scheibenteilen und unabsichtlichem Kontakt mit der Scheibe.
• Die Scheiben nur für die dafür vorgesehenen Arbeiten benutzen. Zum Beispiel: Nicht mit der Seite einer Trennscheibe schleifen. Trennscheiben sind zum Schneiden mit der Kante ausgelegt. Bei Druck von der Seite können sie kaputt gehen.
• Immer unbeschädigte Aufnahmeflansche in zur Trennscheibe passender Größe und Form benutzen. Richtige Aufnahmeflansche halten die Scheibe stabil und vermindern das Risiko, dass die Scheibe kaputt geht. Aufnahmeflansche für Trennscheiben können sich von denen für Schleifscheiben unterscheiden.
• Niemals verschlissene Scheiben eines größeren Elektrowerkzeugs benutzen. Scheiben für größere Elektrowerkzeuge sind nicht für die Drehzahl kleinerer gedacht und können deshalb kaputt gehen.

Weitere Sicherheitshinweise zum Schneiden mit Trennscheibe

• Die Trennscheibe nicht mit zu hohem Druck benutzen. Nicht zu tief schneiden. Bei Überbelastung der Scheibe erhöht sich das Risiko des Verbiegens oder Festklemmens, was zu Rückstößen oder Scheibenbrüchen führen kann.
• Niemals in direkter Linie vor oder hinter die Scheibe stellen. Wenn die Scheibe sich entgegen dem Benutzer dreht kann das Elektrowerkzeug bei Rückstößen gegen den Benutzer geworfen werden.
• Sollte die Scheibe festklemmen oder sollte der Schneidvorgang aus einem anderen Grund abgebrochen werden sollen, das Elektrowerkzeug abschalten und warten bis die Scheibe zum Stillstand gekommen ist. Nie versuchen, die Trennscheibe aus der Spur zu nehmen während sie noch in Bewegung ist. Dies kann zu Rückstößen führen. Das zu bearbeitende Material begutachten und dafür sorgen, dass das Risiko des Festklemmens so klein wie möglich ist.
• Nach einem Stopp die Scheibe nicht wieder starten, wenn sie sich noch im Material befindet. Erst die Scheibe auf volle Drehzahl bringen und dann wieder vorsichtig in die Spur einführen. Bei einem Wiederstart kann die Scheibe festklemmen, aus der Spur geworfen werden oder Rückstöße verursachen.
• Große Platten oder Arbeitsmaterialien abstützen (vermindert Rückstoß- und Klemmrisiko). Große Platten biegen sich häufig durch ihr Eigengewicht. Platten bzw. andere Arbeitsmaterialien dicht an der Schneidespur von allen Seiten abstützen.
• Besondere Vorsicht ist beim Schneiden in die Wand oder anderen Objekten, bei denen man weniger Überblick hat, geboten. Man kann versehentlich in Gas-, Strom- oder Wasserleitungen schneiden, was zu Rückstößen führen kann.

Sicherheitshinweise zum Schleifen

Nicht zu große Schleifscheiben benutzen. Bei der Schleifscheibenwahl den Empfehlungen des Herstellers folgen. Zu große Schleifblätter, die über den Schleifteller hinaus reichen, können dazu führen, dass der Schleifteller festklemmt, kaputt geht oder dass Rückstöße vorkommen.

Sicherheitshinweise zum Bürsten

• Beachten, dass sich Borsten auch bei normalem Gebrauch ablösen. Die Bürste nicht für zu viel Druck aussetzen. Lose Borsten können leicht durch Kleidung oder Haut stechen.
• Wird die Benutzung der Schutzhaube zum Bürsten empfohlen, sicherstellen, dass die Bürste nicht die Schutzhaube berühren kann. Die Bürste kann sich durch Arbeitsbelastung bzw. Zentrifugalkraft ausweiten.

Vibrationen

• Die Messung des in dieser Bedienungsanleitung angegebenen Schwingungsemissionswert ist mit der standardisierten Messmethode gemäß EN 60745 durchgeführt worden und kann zum Vergleich versch. Elektrowerkzeuge herangezogen werden.
- Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
- Der angegebene Schwingungsemissionswert gilt wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
- Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Produktmarkierung mit Gebotszeichen

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Gehörschutz, Atemschutz und Augenschutz benutzen.

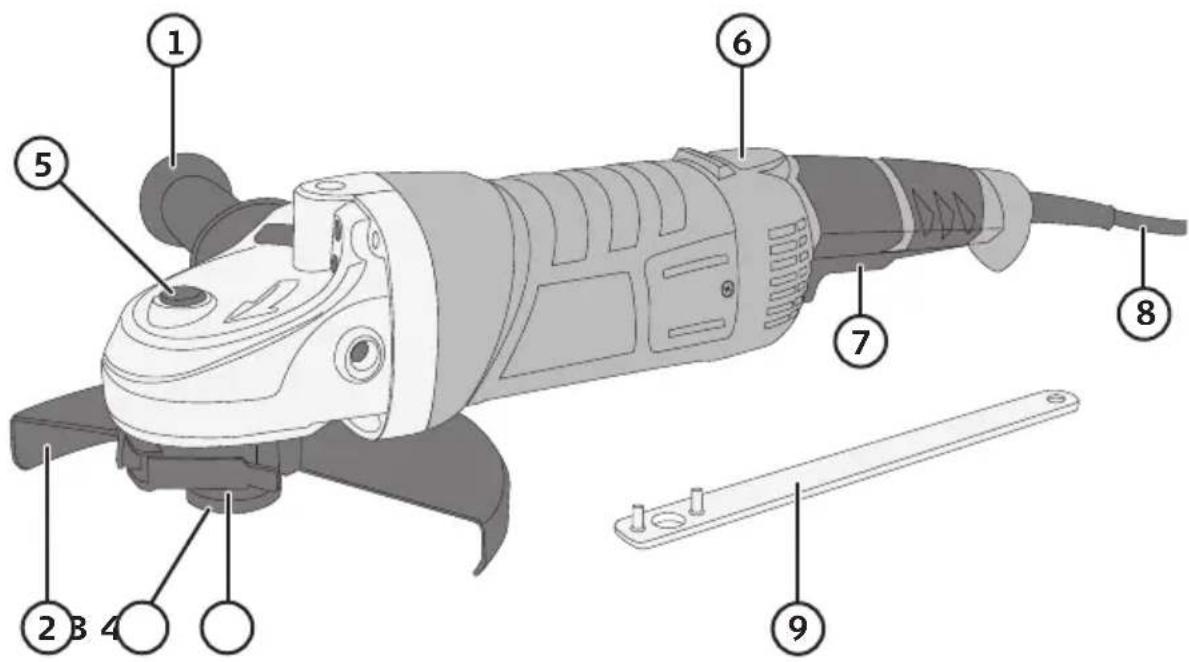

Produktbeschreibung

1. Seitengriff
2. Schutzhaube
3. Sicherungsmutter der Schleif-/Trennscheibe
4. Stützscheibe der Schleif-/Trennscheibe
5. Spindel-Arretiertaste
6. Sperrknopf für die Drehfunktion des Griffes
7. Ein-/Ausschalter
8. Netzkabel
9. Schlüssel für die Sicherungsmutter

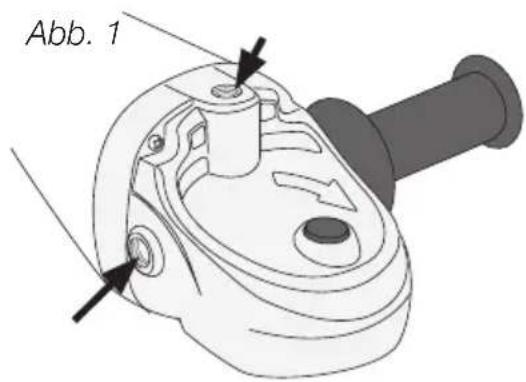

Auf der Oberseite des grauen Getriebegehäuses ganz vorn an der Maschine befindet sich ein Pfeil zur Anzeige der Drehrichtung der Schleif-/Trennscheibe.

Handhabung

Einbau des Seitengriffs

Den Seitengriff auf der Seite befestigen, die sich am besten für die auszuführende Arbeit eignet (Abb. 1).

Einbau der Schutzhaube

Hinweis: Die Schutzhaube muss bei Verwendung der Maschine immer montiert sein.

1. Die Schrauben an der Schutzhaube lösen und diese so aushaken, dass sie zur Seite weggebogen werden kann, damit sie nicht im Weg ist, wenn die Schutzhaube am Hals des Getriebegehäuses angebracht wird.

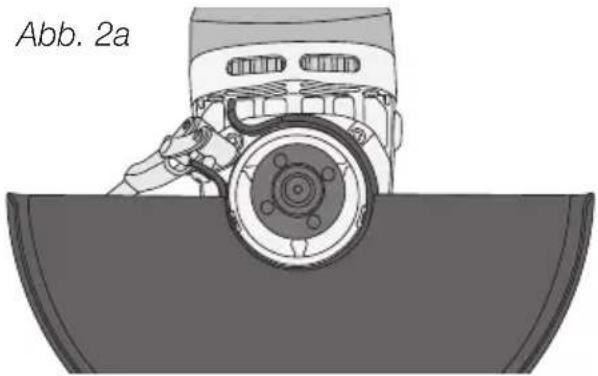

2. Die Schutzhaube richtig wenden (siehe Abb. 2a).
3. Die Schutzhaube auf die Aufnahme am Elektrowerkzeug legen, bis die Codiernocken der Schutzhaube mit der Aufnahme übereinstimmen. Die Schraube festdrehen.
4. Sicherstellen, dass die Schutzhaube fest sitzt. Ist sie zu locker, kann die Spannvorrichtung durch Lösen und Verstellung der Schraube nachgestellt werden, in der sich die Spannvorrichtung befindet (Abb. 2b).

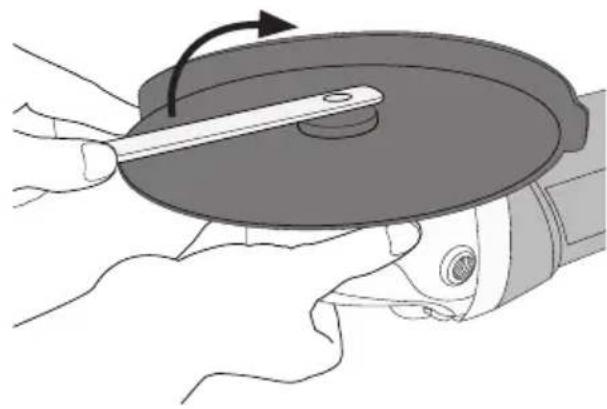

Montage von Trennscheibe und anderen Zubehören

1. Den Netzstecker aus der Steck-dose ziehen.
2. Die Maschine auf dem Rücken ablegen.
3. Die Spindel-Arretiertaste (5) betätigen.

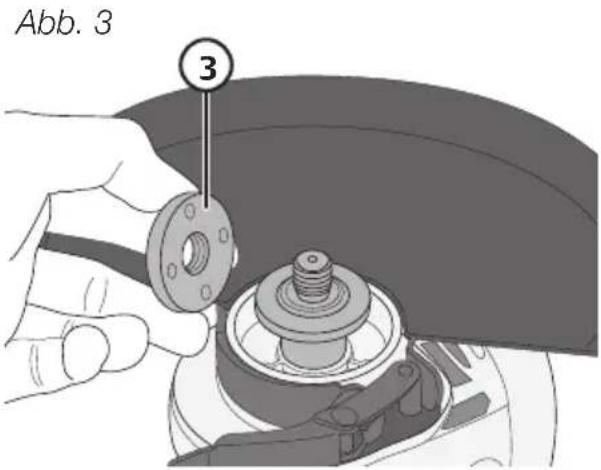

4. Dabei den Schlüssel (9) verwenden und die Stifte in die Löcher der Sicherungsmutter (3) einsetzen. Die Mutter kann gegen den Uhrzeigersinn gelöst werden (Abb. 3).
5. Sicherstellen, dass die Stützscheibe richtig sitzt. Ihre Form passt genau zu den Anschlägen auf der Welle. Die Scheibe so drehen, dass sie absinkt und an den Anschlägen anliegt.

1. Die Scheibe an die Stützscheibe anlegen und darauf achten, dass die Öffnung in der Scheibe auf die erhöhte Kante der Unterlegscheibe passt.

2. Die Scheibe muss zur richtigen Zentrierung genau auf die Kante ausgerichtet werden. Keine Scheibe einbauen, die nicht zur Unterlegscheibe passt.

3. Der Text auf der Scheibe muss nach oben aus-gerichtet sein, damit er bei der Arbeit sichtbar ist.

4. Die Sicherungsmutter wieder anbringen und mit den Fingern anziehen, bis die Scheibe fest sitzt.

5. Die Spindel-Arretiertaste eindrücken und die Sicherungsmutter mit dem Schlüssel (9) im Uhrzeigersinn festziehen. Abb. 4 Fest anziehen, aber nicht überdrehen. Die Spindel-Arretiertaste freigeben und die Maschine umdrehen.

Abb. 4

1. Den Winkelschleifer im stabilen Stand und mit festem Griff bedienen.

2. Den Netzschalter (7) nach vorn und anschließend nach oben (Abb. 5) drücken.

3. Die Maschine durch Freigabe des Netzschalters abschalten.

4. Einen Standort wählen, der einen guten Überblick über die Arbeit sicherstellt.

5. Die Schleifmaschine vor Beginn der Arbeiten warm laufen lassen.

6. Zum Schleifen nicht die Seiten von Trennscheiben verwenden, weil diese den seitlichen Druck nicht vertragen.

7. Beim Schnitt von Stein und dergleichen eine Diamantscheibe verwenden.

8. Den Winkelschleifer beim Schnitt nicht abwinkeln, sondern gerade durch den Schnitt führen.

9. Die Belüftungsöffnungen offen halten, damit der Motor nicht zu heiß wird.

10. Am besten hält man den Winkelschleifer beim Schleifen in einem Winkel von etwa 10 bis 15°.

Drehen des hinteren Griffs

1. Vor dem Drehen des Griffs das Netzkabel abziehen.

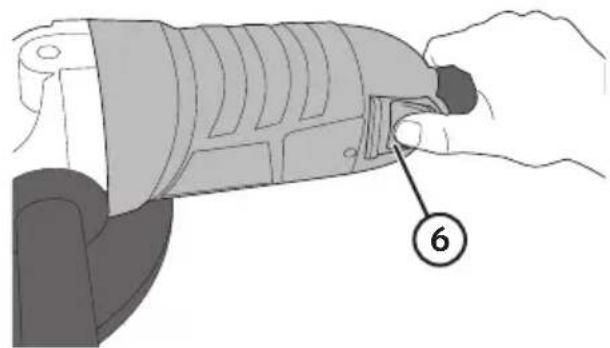

2. Den Sperrknopf zum Drehen des Griffs (6) eindrücken (Abb. 6).
3. Den Griff in eine der drei Arretier-Stellungen drehen.
4. Den Griff loslassen und sicherstellen, dass er hörbar einrastet.

Abb. 6

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Nennspannung 230–240 V AC, 50 Hz

Nennleistung 2350 W

Drehzahl ohne Last 6300 /min

Schleifscheibe ∅ 230 mm, Bohrung ∅ 22 mm, max Dicke 6 mm

Geräuschpegel LpA = 95 dB(A), K = 3 dB(A)

$$ \mathrm{LwA} = 1 0 6 \mathrm{dB(A)}, K = 3 \mathrm{dB(A)} $$

Vibrationen a_n, AG = 2,69 m/s^2, K = 1,5 m/s^2

Gewicht 5,8 kg (ohne Schleifscheibe)

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

ANGLE GRINDER

Cocraft 40-7976 / 18-3189

S1M-TD3-230E / S1M-TD3-230E

Unsere Homepage www.clasohlson.de

besuchen und auf Kundenservice klicken.
