Produkttyp	Hochdruckreiniger
Modell	HHA 90 (90 EPW RU)
Nennspannung	230 V AC, 50 Hz
Eingangsleistung	1400 W
Betriebsdruck	60 bar (6 MPa)
Maximal zulässiger Druck	90 bar (9 MPa)
Wasserverbrauch	4,8 l/min
Maximaler Wasserversorgungsdruck	6 bar (0,6 MPa)
Maximale Wassertemperatur	40 °C
Gewicht	5,5 kg
Schutzklasse	Klasse II, IPX5
Schalldruckpegel (LpA)	84 dB(A) (K=3 dB(A))
Schallleistungspegel (LwA)	96 dB(A) (K=3 dB(A))
Vibration	<2,5 m/s² (K=1,5 m/s²)
Reinigungsmittelflasche	Inklusive (Aufsatz für Abzugspistole)
Reinigungsnadel	Integriert auf der Rückseite des Geräts
Sicherheitsmerkmale	FI-Schalter erforderlich, Auslösesperre, Rückflussverhinderer für Trinkwasseranschluss
Verwendungszweck	Private, nichtgewerbliche Reinigung von Wänden, Terrassen, Autos usw.
Enthaltenes Zubehör	Lanze, Abzugspistole, Hochdruckschlauch, Reinigungsmittelflasche, Reinigungsnadel

Häufig gestellte Fragen - HHA 90 Cocraft

Wie starte ich den Hochdruckreiniger?

Stellen Sie sicher, dass der Wasserversorgungsschlauch angeschlossen und der Wasserhahn geöffnet ist. Stecken Sie das Netzkabel in eine geeignete Steckdose. Stellen Sie den Netzschalter auf Position I. Richten Sie die Lanze von Personen und Gegenständen weg, dann betätigen Sie den Abzug, um Luft abzulassen und den Wasserfluss zu starten.

Kann ich mit diesem Hochdruckreiniger Reinigungsmittel verwenden?

Ja, füllen Sie die mitgelieferte Reinigungsmittelflasche mit einem für Hochdruckreiniger geeigneten Reinigungsmittel. Befestigen Sie die Flasche an der Abzugspistole, indem Sie sie in die Bajonettkupplung einführen und eine Vierteldrehung im Uhrzeigersinn drehen, bis sie einrastet.

Was soll ich tun, wenn der Druck niedrig erscheint?

Überprüfen Sie eine verstopfte Düse und reinigen Sie sie mit der mitgelieferten Reinigungsnadel. Stellen Sie sicher, dass der Einlassfilter sauber ist und der Wasserversorgungsschlauch nicht geknickt ist. Vergewissern Sie sich, dass die Wasserversorgung ausreicht (ein 10-Liter-Behälter sollte innerhalb einer Minute gefüllt sein).

Wie reinige ich die Düse?

Verwenden Sie die Reinigungsnadel auf der Rückseite des Hochdruckreinigers unterhalb des Netzschalters. Führen Sie die Nadel in die Düsenöffnung ein, um Schmutz zu entfernen. Spülen Sie bei Bedarf mit klarem Wasser nach.

Wie sollte ich den Hochdruckreiniger im Winter lagern?

Schützen Sie den Reiniger vor Frost. Entleeren Sie die Pumpe vollständig, indem Sie sie 30 Sekunden lang mit gedrücktem Abzug laufen lassen. Entfernen Sie den Hochdruckschlauch und lagern Sie das Gerät an einem trockenen Ort mit Temperaturen zwischen 5 °C und 40 °C.

Welche Sicherheitsvorkehrungen muss ich beachten?

Richten Sie den Wasserstrahl niemals auf Personen, Tiere oder elektrische Geräte. Tragen Sie Schutzbrille und Gehörschutz. Verwenden Sie einen FI-Schalter (Fehlerstromschutzschalter) mit einem Auslösestrom von max. 30 mA. Ziehen Sie den Netzstecker, wenn das Gerät nicht verwendet wird.

Kann ich ein Verlängerungskabel verwenden?

Ja, aber das Verlängerungskabel muss einen wasserdichten Stecker und eine wasserdichte Steckdose für den Außeneinsatz haben. Stellen Sie sicher, dass das Kabel für die Leistungsaufnahme ausgelegt und vollständig abgerollt ist, um Überhitzung zu vermeiden.

Wie baue ich nach Gebrauch den Druck aus dem Gerät ab?

Schalten Sie das Gerät mit dem Netzschalter aus (Position 0). Schließen Sie den Wasserhahn. Betätigen Sie den Abzug für einige Sekunden, um restlichen Druck und Wasser abzulassen. Ziehen Sie dann den Netzstecker.

Welche Wasserversorgung ist erforderlich?

Schließen Sie einen Gartenschlauch (mindestens 6 Meter, 1/2 Zoll) an einen Wasserhahn an. Maximale Wassertemperatur beträgt 40 °C. Maximaler Wasserversorgungsdruck beträgt 6 bar. Bei Anschluss an eine Trinkwasserversorgung verwenden Sie einen Rückflussverhinderer gemäß IEC 61770.

Was tun, wenn die Pumpe während des Betriebs stoppt?

Überprüfen Sie, ob der FI-Schalter oder die Sicherung ausgelöst hat. Versuchen Sie, ohne Verlängerungskabel zu arbeiten. Stellen Sie einen ausreichenden Wasserfluss sicher (10 l/min). Reinigen Sie den Einlassfilter und prüfen Sie den Schlauch auf Knicke. Bei Überhitzung lassen Sie die Pumpe abkühlen.

BEDIENUNGSANLEITUNG HHA 90 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Ver. 20151127

Original Bedienungsanleitung

Maks. vanntemperatur 40 °C

Vekt 5,5 kg

Beskyttelsesklasse IPX5, Klasse II

Art.Nr. 18-3601 Modell 90 EPW RU

40-9910 90 EPW RU

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Inhaltsverzeichnis

Sicherheitshinweise ....53

Allgemeine Sicherheitshinweise....53

Spezielle Sicherheitshinweise....54

Erläuterung der Warnzeichen auf der Maschine....55

Einsatzbereich ....56

Beschreibung ....57

Zusammenbau....58

Gebrauch ....58

Hinweise zur Benutzung....60

Pflege und Wartung....60

Aufbewahrung 61

Fehlersuche 61

Hinweise zur Entsorgung....62

Technische Daten....62

Sicherheitshinweise

Allgemeine Sicherheitshinweise

• Den Hochdruckreiniger erst nach vollständigem Lesen der Bedienungsanleitung verwenden.
• Den Wasserstrahl niemals auf den eigenen Körper oder andere Personen richten. Verletzungsgefahr, der Wasserstrahl kann die Haut durchdringen.
• Die Steckdose, an die der Hochdruckreiniger angeschlossen wird, muss von einem qualifizierten Fachmann gemäß der Norm IEC 60364-1 installiert sein. Das Gerät muss mit einer Fehlerstrom-Schutzeinrichtung an das Stromnetz ange schlossen werden (Auslösestrom max. 30 mA in max. 30 ms).
• Warnung! Nur für Hochdruckreiniger vorgesehene Reinigungsmittel benutzen, andere Reinigungsmittel und Chemikalien können das Gerät beschädigen oder Personenschäden verursachen.
• Das Gerät nicht verwenden, wenn sich Personen ohne Schutzkleidung und Schutzbrille in der Nähe befinden.
• Hochdruckreiniger können gefährlich sein, wenn sie falsch angewendet werden. Den Wasserstrahl niemals auf Menschen oder Tiere, auf den Hochdruckreiniger oder andere Elektroausrüstung richten.
• Den Wasserstrahl niemals auf den eigenen Körper richten, um Kleidung oder Schuhe am Körper zu reinigen.
• Vor Service und Wartung immer den Netzstecker aus der Steckdose ziehen.
• Der Hochdruckreiniger darf nicht von Minderjährigen oder Personen, die mit der Maschine nicht vertraut sind, benutzt werden.
• Für die eigene Sicherheit bei der Reparatur nur Originalteile verwenden.
• Warnung! Hochdruckschläuche, Kupplungen und Zubehör sind wichtige Sicherheitskomponenten, daher nur Zubehör oder Ersatzteile verwenden, die vom Hersteller empfohlen wurden.
• Das Gerät nicht benutzen, wenn das Netzkabel oder andere wichtige Teile beschädigt sind: Sicherheitsvorrichtung, Hochdruckschlauch, Lanze, Pistolengriff usw.
• Bei Benutzung eines Verlängerungskabels muss dieses mit einem wasserdichten Stecker und einer wasserdichten Kupplung ausgestattet sowie für den Gebrauch im Freien vorgesehen sein.
• Warnung! Defekte Verlängerungskabel können gefährlich sein.
• Besonders auf das Vermeiden von Unfallgefahren achten, wenn der Hochdruckreiniger in der Nähe von Kindern benutzt wird.
• Mit der Funktionsweise des Hochdruckreinigers vertraut machen, um diesen stoppen und drucklos machen zu können.
• Aufmerksam und bedacht arbeiten.
• Das Gerät niemals bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten benutzen.

• Den Arbeitsbereich frei von Zuschauern und Haustieren halten.

• Nicht zu weit vorstrecken und immer auf einem stabilen Untergrund stehen. Stets mit beiden Füßen fest auf dem Boden und im Gleichgewicht stehen.

• Alle Anweisungen zu Service und Wartung beachten, die in der Bedienungsanleitung enthalten sind.
• Stets Schutzkleidung und einen Augenschutz tragen. Einen Gehörschutz tragen, Steine und andere kleine Gegenstände können vom Wasserstrahl weggeschleudert werden.
• Warnung! Das Gerät darf nicht an eine Trinkwasserquelle oder ähnliches angeschlossen werden. Wird dies trotzdem getan, müssen Rückschlagventil und Schlauch die Norm IEC 61770 erfüllen.
• Das Gerät darf nicht von Kindern und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung/mangelndem Wissen benutzt werden. In einem solchen Fall muss diese Person von einer für ihre Sicherheit verantwortliche Person über die Funktionsweise des Gerätes unterrichtet und überwacht werden.
• Kinder stets unter Aufsicht halten, das Gerät ist kein Spielzeug.
• Defekte Netzkabel und Schalter müssen immer von einem Fachmann ausgewechselt werden um Verletzungen zu vermeiden.
• Wasser, das durch die Rückschlagventile des Hochdruckreinigers gelaufen ist, ist nicht mehr als Trinkwasser geeignet.

Spezielle Sicherheitshinweise

Diese Bedienungsanleitung aufbewahren und mitgeben, falls das Gerät an andere Personen ausgeliehen wird.

• Stets sicherstellen, dass das ausgeschaltete Gerät nicht aus Versehen starten kann.
• Das Gerät niemals umbauen oder auf andere Weise modifizieren und keine Teile verwenden, die nicht vom Hersteller zugelassen wurden.
• Ausschließlich vom Hersteller empfohlene Schläuche und Anschlüsse benutzen.
• Das Gerät niemals am Anschlusskabel oder am Schlauch tragen. Das Gerät niemals am Schalter tragen, wenn das Kabel an eine Steckdose angeschlossen ist.
• Bei Nichtbenutzung, beim Transport oder wenn sich das Gerät außer Sichtweite befindet, stets den Stecker ziehen. Vor Kontrolle, Reinigung und Wechsel von Zubehör den Stecker ziehen. Ist das Verlängerungskabel oder das Anschlusskabel auf irgendeine Weise beschädigt, das Gerät vom Strom trennen. Beginnt das Gerät stark zu vibrieren, den Stecker aus der Steckdose ziehen.
• Niemals versuchen, das Gerät oder dazugehöriges Zubehör selbst zu reparieren. Reparaturen unbedingt qualifizierten Servicetechnikern überlassen.
• Das Gerät nicht in der Nähe von leicht entzündlichen Flüssigkeiten oder Gasen verwenden. Dies kann zu Bränden oder Explosionen führen.

• Das Gerät nicht benutzen, wenn Hochdruckschlauch, Anschlusskabel, Stromschalter oder ein anderes Teil beschädigt ist.

• Bei Benutzung eines Verlängerungskabels muss dieses mit einem wasserdichten Stecker und einer wasserdichten Kupplung ausgestattet sowie für einen Gebrauch im Freien vorgesehen sein. Die Benutzung des falschen Verlängerungskabels kann gefährlich sein.

• Der Benutzer ist stets verantwortlich für Unfälle und Beschädigungen, die andere Menschen oder deren Eigentum betreffen.
• Das Gerät in einem trockenen Raum und außerhalb der Reichweite von Kindern aufbewahren.
• Das Gerät und dessen Zubehör achtsam behandeln. Für eine sichere und effektive Benutzung alle Teile sauber halten.
• Sicherstellen, dass die Netzspannung an der Steckdose 230 V AC beträgt.
• Um Stromschläge zu verhindern, vor dem Einsatz immer sicherstellen, dass der Hochdruckreiniger, das Anschlusskabel und der Stecker unbeschädigt sind.
• Beschädigte Kabel, Kupplungen und Stecker dürfen nur mit Teilen ersetzt werden, die geltende Normen erfüllen. Sofort den Stecker aus der Steckdose ziehen, wenn das Anschlusskabel auf irgendeine Weise beschädigt wurde.
• Das Gerät niemals mit beschädigtem Hochdruckschlauch benutzen und den Schlauch sofort von einem qualifizierten Elektriker austauschen lassen.
• Das Gerät nicht überlasten. Das Gerät niemals zweckentfremden.
• Warnung! Nur für Hochdruckreiniger vorgesehene Reinigungsmittel benutzen, andere Reinigungsmittel und Chemikalien können das Gerät beschädigen oder Personenschäden verursachen.
• Warnung! Hochdruckreiniger können gefährlich sein, wenn sie falsch angewendet werden. Den Wasserstrahl niemals auf Menschen oder Tiere, auf den Hochdruckreiniger oder andere Elektroausrüstung richten.
• Warnung! Hochdruckreiniger nicht verwenden, wenn sich Personen ohne Schutzkleidung und Schutzbrille in der Nähe befinden.
• Warnung! Den Wasserstrahl niemals auf den eigenen Körper richten, um Kleidung oder Schuhe am Körper zu reinigen.

Erläuterung der Warnzeichen auf der Maschine

Wichtig!

Der Hochdruckreiniger ist mit Symbolen versehen, die wichtige Informationen oder Hinweise zur Bedienung des Gerätes enthalten.

Vor der Benutzung die Bedienungsanleitung vollständig durchlesen und vor allem die Abschnitte mit Warnzeichen und Sicherheitshinweisen beachten.

Warnung:

Dies ist ein Warnzeichen, das in der Bedienungsanleitung an allen Stellen vorkommt, wo ein Risiko für Verletzungen besteht. Diese Abschnitte durchlesen und die Warnungen beachten.

Immer einen Augenschutz und Gehörschutz tragen.

Immer den Stecker aus der Steckdose ziehen, wenn das Anschlusskabel auf irgendeine Weise beschädigt ist. Immer den Stecker des Netzkabels aus der Steckdose ziehen, wenn das Gerät auch nur für eine kurze Weile unbeaufsichtigt ist.

Warnung! Hochdruckreiniger können gefährlich sein, wenn sie falsch angewendet werden. Niemals den Wasserstrahl auf Menschen oder Tiere richtig, gegen den Hochdruckreiniger oder andere elektrische Ausrüstung.

Das Gerät darf nicht an eine Trinkwasserquelle oder ähnliches ange- schlossen werden. Wird dies trotzdem getan, müssen Rückschlagventil und Schlauch die Norm IEC 61770 erfüllen.

Einsatzbereich

• Das Gerät ist zur Reinigung von Folgendem vorgesehen: Wände, Terrassen, Autos, Rasenmäher, Fahrrädern usw. Bei Bedarf kann das Gerät mit speziellem Waschmittel benutzt werden.
• Das Gerät ist für das Reinigen von Stein, Holz, Metall und Kunststoff im Freien vorgesehen.
• Das Gerät ist nur für den privaten Gebrauch und nicht für professionelle Benutzung vorgesehen
  • Das Gerät niemals zweckentfremden.

Warnung: Die Bedienungsanleitung vor dem Gebrauch des Hochdruckreinigers sorgfältig durchlesen, besonders die Warntexte. Dieser Hochdruckreiniger hat viele Funktionen, die die Arbeit schneller und leichter machen. Sicherheit, Effizienz und Qualität stehen bei diesem Hochdruckreiniger im Fokus, er ist leicht zu benutzen und bedarf nur minimaler Wartung.

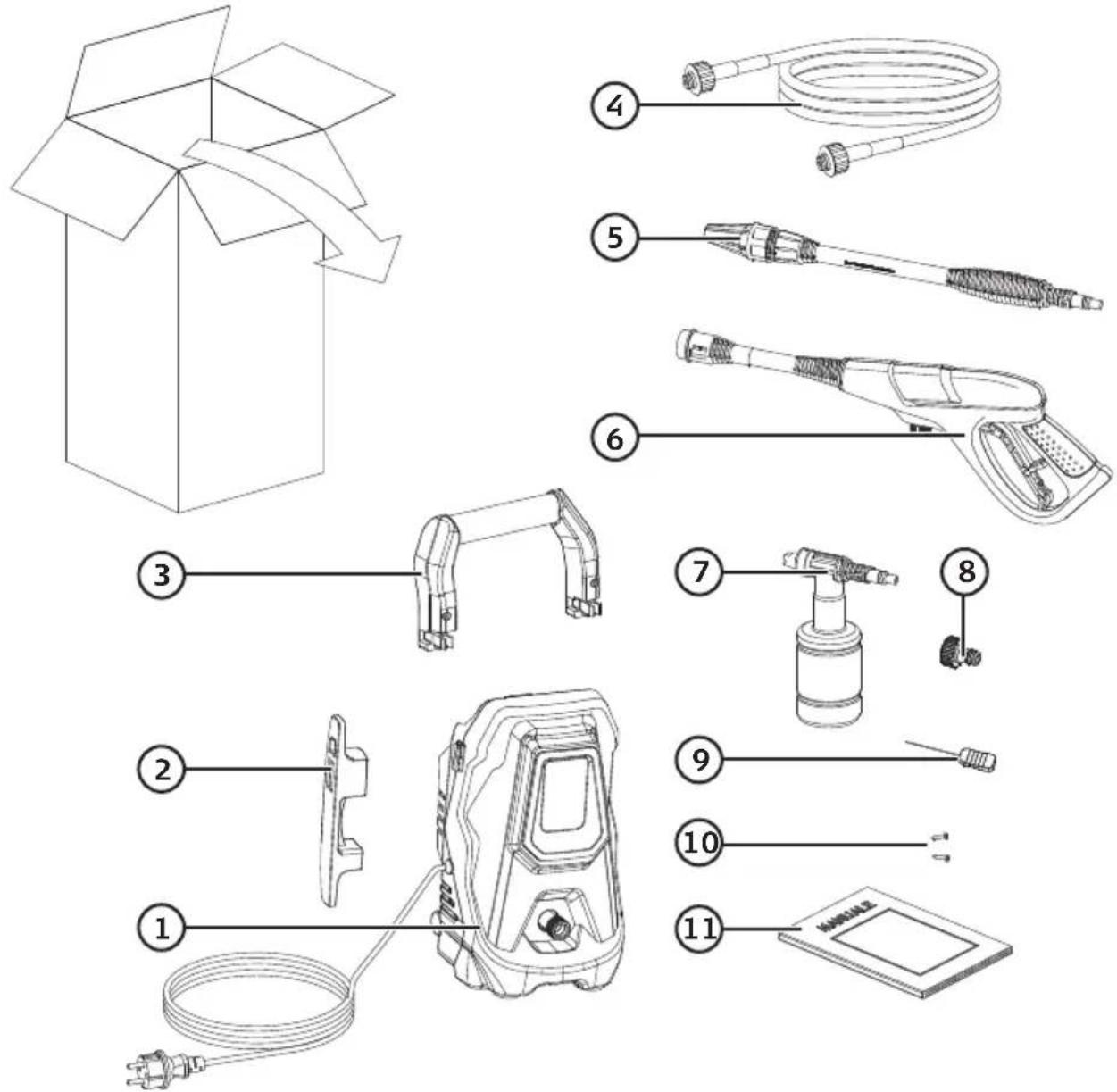

Beschreibung

1. Hochdruckreiniger
2. Halterung zum Aufrollen des Anschlusskabels
3. Griff
4. Hochdruckschlauch
5. Lanze

6. Pistolengriff

7. Reinigungsmittelbehälter

8. Anschluss für Wasserzulauf
9. Reinigungsnadel, befindet sich auf der Rückseite unter dem Schalter
10. Schrauben für den Griff (× 2)
11. Bedienungsanleitung

Zusammenbau

Sicherstellen, dass bei Lieferung alle Teile unbeschädigt sind und die Verpackung alle Teile enthält.

Warnung: Das Gerät bei Service und Wartung ausschalten und den Stecker aus der Steckdose ziehen. Vor der Montage sicherstellen, dass der Stromschalter auf Position „0“ steht.

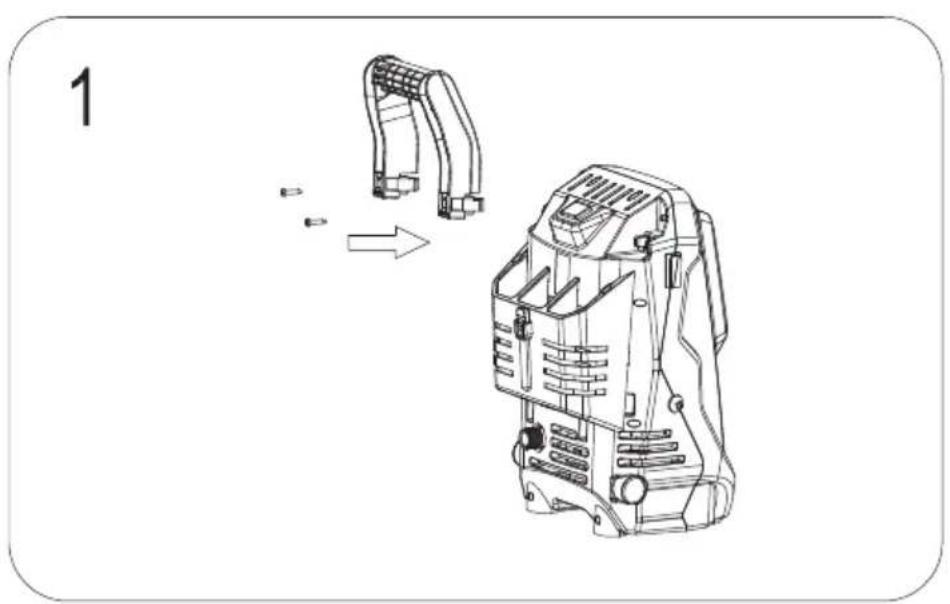

1. Den Griff anbringen (Abb. 1). Den Griff herunterdrücken und mit den Schrauben befestigen.

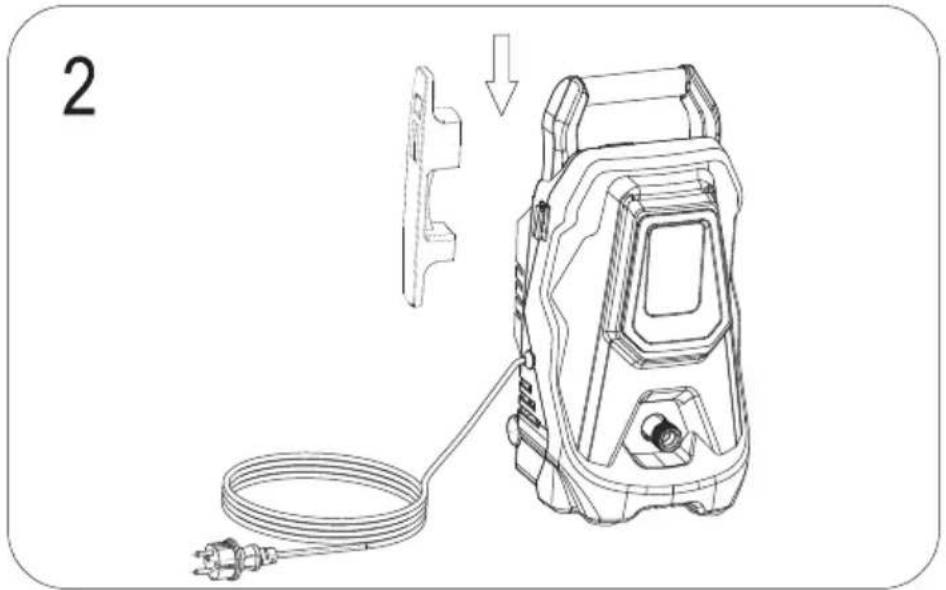

2. Die Halterung für das Anschlusskabel (Abb. 2) montieren. Diese nach unten drücken.
3. Den Hochdruckschlauch anbringen (Abb. 3). Den Hochdruckschlauch am Hochdruckreiniger festschrauben.
4. Den Pistolengriff des Hochdruckschlauchs anbringen (Abb. 4). Den Hochdruckschlauch am Pistolengriff festschrauben.

5. Die Lanze am Pistolengriff befestigen (Abb. 5).

6. Die Lanze in die Bajonettkupplung am Griff drücken und eine 14 -Drehung im Uhrzeigersinn drehen bis sie einrastet. Dies durchführen, bevor das Gerät in Betrieb genommen wird.

7. Warnung: Sicherstellen, dass die Lanze fest im Pistolengriff sitzt. Andernfalls kann es mit großer Kraft vom Griff weggeschleudert werden, wenn das Gerät gestartet wird.

8. Den Anschluss für den Wasserzulauf montieren (Abb. 6). Den Anschluss festschrauben. Nicht zu hart anziehen, nur mit Handkraft.

9. Einen Schlauch für den Wasserzulauf anschließen (Abb. 7). Eine Schnellkupplung (separat erhältlich) auf dem Schlauch (separat erhältlich) montieren und sie auf den Anschluss am Gerät drücken (8).

10. Den Schlauch an einen Wasserhahn anschließen (Abb. 8).

- Den Gartenschlauch (separat erhältlich) an einen Wasserhahn anschließen.

- Warnung: Die Temperatur des zugeführten Wassers darf nicht höher als 40 °C sein. Wenn der Schlauch in der Sonne gelegen und sich dadurch erwärmt hat, das Wasser vor dem Start erst eine Weile laufen lassen. Das Gerät immer in aufrechter/vertikaler Stellung verwenden, nicht liegend.

Gebrauch

1. Sicherstellen, dass der Stromschalter auf Position 0 steht (Abb. 9).

2. Den Stecker an eine Steckdose anschließen (Abb. 10).

3. Das Wasser durch die Lanze laufen lassen (Abb. 11). Den Abzug gedrückt halten und ggf. Luft ablassen, bis Wasser kommt.

4. Das Gerät starten (Abb. 12).

5. Den Stromschalter auf Position I stellen um das gerät zu starten. Die Lanze in eine ungefährliche Richtung halten.

6. Wenn das Wasser aus einem Tank o. ä. ohne eigenem Druck stammt, müssen Pumpe und Zulaufschlauch vor Start der Pumpe mit Wasser gefüllt werden. Der Tank muss sich auf einem höheren Niveau befinden als der Hochdruckreiniger. Wenn das Wasser verschmutzt oder trübe ist, muss am Zulauf des Schlauchs ein Zulauffilter montiert werden.

7. Das Gerät ausschalten (Abb. 13).

8. Den Stromschalter auf Position 0 stellen um das Gerät auszuschalten.

9. Den Wasserhahn zudrehen.
10. Den Druck des Restwassers in Pumpe und Schlauch durch Drücken des Abzugs für einige Sekunden oder solange, wie Wasser aus der Düse läuft, reduzieren.
11. Den Stecker aus der Steckdose ziehen.
12. Die Sperre am Abzug nach hinten klappen, damit der Abzug verriegelt ist.

Warnung: Risiko für Maschinenschäden. Das Gerät niemals trocken (ohne Wasser) betreiben, dadurch kann die Pumpe kaputt gehen. Ist das Wasser schmutzig, muss ein Filter auf zum Zulauf des Gerätes montiert werden, sonst kann die Pumpe Schaden nehmen.

1. Benutzung mit Reinigungsmittel (Abb. 14).

2. Die Sperre am Abzug nach hinten klappen, damit der Abzug verriegelt ist.

3. Reinigungsmittel in den Behälter füllen.

4. Den Reinigungsmittelbehälter am Pistolengriff befestigen (Abb. 15).

5. Den Reinigungsmittelbehälter in die Bajonettkupplung am Griff drücken und eine ¼-Drehung im Uhrzeigersinn drehen bis es einrastet. Dies durchführen, bevor das Gerät in Betrieb genommen wird.

6. Warnung: Sicherstellen, dass der Reinigungsmittelbehälter fest im Pistolengriff sitzt. Andernfalls kann er mit großer Kraft vom Griff weggeschleudert werden, wenn das Gerät gestartet wird.

7. Kontrolle/Reinigung des Zulauffilters (Abb. 16).

8. Der Anschluss für den Wasserzulauf ist ab Werk mit einem Filter zum Herausfiltern von Sand und anderen Verschmutzungen, welche die Pumpenventile beschädigen können, ausgestattet.

9. Den Anschluss abschrauben und den Filter von der Rückseite aus unter einem Wasserhahn abspülen.

10. Die Düse reinigen (Abb. 17).

11. Die Düse bei Bedarf reinigen, dazu die mitgelieferte Reinigungsnadel benutzen.

12. Die Reinigungsnadel befindet sich auf der Rückseite unterhalb des Schalters.

Hinweise zur Benutzung

Hinweis: Der empfohlene Abstand zwischen Düse und zu reinigender Fläche beträgt etwa 30 cm. Ein kürzerer Abstand erhöht die Reinigungskraft und kann die zu reinigende Fläche beschädigen. Ein größerer Abstand ermöglicht ein sanfteres Reinigen von empfindlichen Flächen.

- Netzkabel nicht über Straßen, Radwege usw. legen, so dass es beschädigt werden kann.

Warnung: Ein Schlauch muss min. 6 m lang sein (1/2" Schlauch), er fängt etwaige Druckstöße in der Wasserleitung auf und schützt den Hochdruckreiniger, sodass dieser sanfter arbeitet.

Warnung: Spritzt das Wasser aus der Lanze, entsteht ein Rückstoßeffekt an der Lanze, diese daher immer mit beiden Händen gut festhalten und auf einen stabilen Stand achten.

• Den Wasserstrahl niemals auf Menschen oder Tiere, auf den Hochdruckreiniger oder andere Elektroausrüstung richten.
• Augenschutz tragen, da Wasser und Partikel nach hinten geschleudert werden können, wenn der Strahl auf einen Gegenstand gerichtet wird.

Warnung: Bei längeren Arbeitsunterbrechungen das Gerät ausschalten und den Stecker ziehen. Das Gerät nicht ohne Aufsucht eingeschaltet lassen.

Pflege und Wartung

Warnung: Das Gerät bei Service und Wartung ausschalten und den Stecker aus der Steckdose ziehen.

• Die Reinigung des Zulauffilters am Anschluss für den Wasserzulauf und der Düse ist für eine einwandfreie Funktion des Hochdruckreinigers wichtig. Den Zulauffilter-abnehmen und reinigen um Schäden an Pumpe und Dichtungen durch Verschmutzungen im Wasser zu vermeiden und die Düse regelmäßig saubermachen.
• Sicherstellen, dass die Düse geöffnet ist, vorsichtig Schmutz und Ablagerungen entfernen und mit klarem Wasser ausspülen.
• Den Zulauffilter nach dem Gebrauch reinigen: Den Schlauch vom Anschluss lösen, den Filter mit einer Zange herausziehen, bei Bedarf reinigen und den Filter danach wieder einsetzen.
• Das Gerät vor Frost schützen, komplett* entleeren und den Hochdruckschlauch abnehmen. Den Winter über an einem trockenen Platz aufbewahren.

Hinweis: Die Garantie umfasst keine Frostschäden!

* Die Pumpe mit gedrücktem Abzug oder abgenommenem Hochdruckschlauch starten und etwa 30 Sekunden laufen lassen, um die Pumpe vollständig zu entleeren.

Aufbewahrung

- Vor dem Wegräumen des Hochdruckreinigers zur Aufbewahrung sicherstellen, dass der Zulauffilter am Anschluss für Wasserzulauf und die Düse sauber sind. Das Gerät an einem trockenen Platz außerhalb der Reichweite von Kindern und anderen Personen, welche die Bedienungsanleitung nicht gelesen haben, aufbewahren. Schlauch und Lanze demontieren und diese zusammen mit dem Hochdruckreiniger aufbewahren. Dabei Temperaturen unter 5 °C oder über 40 °C vermeiden.

Hinweis: Das Gerät vor Frost schützen. Sicherstellen, dass er vollkommen leer ist, bevor zur Aufbewahrung weggeräumt wird.

Warnung: Das Gerät niemals trocken betreiben. Andernfalls können die Pumpendichtungen beschädigt werden.

• Bitte beachten, dass das Gerät auch im ausgeschalteten Zustand unter Druck stehen kann. Um den Druck zu entfernen, den Abzug drücken, bevor die Schläuche abgenommen werden. Einen Hochdruckschlauch abzunehmen während das System unter Druck steht, kann gefährlich sein.
• Neue Düsen für den Hochdruckreiniger sind beim Lieferanten erhältlich.

Warnung: Niemals zur Düse hin blicken, wenn diese am Hochdruckreiniger montiert ist.

Fehlersuche

Das Gerät startet nicht

• Befindet sich der Stecker in einer Steckdose? Ist die Steckdose mit Strom versorgt? Ist die Sicherung intakt?
• Hochdruckreiniger unter Druck, Abzug drücken.
  • Stecker/Steckdose defekt.
• Verlängerungskabel defekt, ohne Verlängerungskabel versuchen.
• Falsche Spannung, kontrollieren.
• Der Stromschalter steht auf Position 0.

Die Pumpe liefert zu wenig Druck

• Düse verstopft/verschlissen, reinigen oder austauschen.
• Schlechte Wasserzufuhr, überprüfen: Mit dem Schlauch muss ein 10-Liter-Eimer innerhalb einer Minute volllaufen.
• Der Schlauch ist evtl. geknickt, überprüfen, den Knick entfernen.
• Der Zulauffilter ist evtl. verstopft, überprüfen und bei Bedarf reinigen.
• Der Wasserschlauch ist verstopft oder undicht, überprüfen.

Die Pumpe ist undicht

- Der Schlauchkupplungsnippel ist nicht festgezogen.

Die Pumpe hält an

• Die Sicherung hat ausgelöst, überprüfen
- Zu langes Verlängerungskabel, ohne Verlängerungskabel testen.
- Überhitzung aufgrund schlechter Wasserversorgung, der Zulauffilter ist evtl. verstopft. Wasserstrom testen: Mit dem Schlauch muss ein 10-Liter-Eimer innerhalb einer Minute volllaufen.

Aus der Düse kommt kein oder nur wenig Wasser

• Die Pumpe saugt kein Wasser auf, den Abzug drücken und etwaige Luft ablassen. Überprüfen, ob der Saugschlauch mit Wasser gefüllt ist. Das Gerät immer in aufrechter/vertikaler Stellung verwenden, nicht liegend.
  • Schmutz in der Düse, reinigen.
• Das Zu- oder Ablaufventil ist beschädigt, austauschen.

Der Abzug lässt sich nicht drücken

- Die Sicherheitssperre ist aktiviert, diese herunterdrücken um sie zu entriegeln.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyclen.

Nennspannung 230 V AC, 50 Hz

Leistungsaufnahme 1400 W

Max. Zulaufdruck Wasser 6 bar (0,6 MPa)

Arbeitsdruck 60 bar (6 MPa)

Max. erlaubter Druck 90 bar (9 MPa)

Wasserverbrauch 4,8 l/min.

Max. Wasserverbrauch 6,5 l/min.

Max. Wassertemperatur 40 °C

Gewicht 5,5 kg

Schutzart IPX5, Schutzklasse II

Schalldruckpegel (LpA) 84 dB(A), K: 3 dB(A)

Schallleistungspegel (LwA) 96 dB(A), K: 3 dB(A)

Schwingungsemissionswert a_h < 2,5 m/s^2 , K: 1,5 m/s^2

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

Unsere Homepage www.clasohlson.de

besuchen und auf Kundenservice klicken.
