PRO HR150-I - Hochdruckreiniger Cocraft - Kostenlose Bedienungsanleitung

Produkttyp	Hochdruckreiniger
Modell	PRO HR150-I
Marke	Cocraft
Stromversorgung	Elektrisch (230 V / 50 Hz)
Leistungsaufnahme	1500 W
Maximaler Druck	150 bar
Nenndruck	120 bar
Wasserdurchflussrate	480 l/h (8 l/min)
Maximale Einlasswassertemperatur	40 °C
Schlauchlänge	8 m
Netzkabellänge	5 m
Geräuschpegel (LpA)	75 dB(A) (Unsicherheit 3 dB)
Vibrationspegel	2,5 m/s² (Unsicherheit 1,5 m/s²)
Gewicht	12 kg
Abmessungen (L x B x H)	400 x 300 x 550 mm
Schutzklasse	IPX5
Eigenschaften	Verstellbare Düse, Reinigungsmitteltank (1,5 L), automatische Abschaltung, Überhitzungsschutz
Sicherheitsmerkmale	Auslösesperre, Fehlerstromschutzschalter (FI-Schalter)
Wartung	Filter regelmäßig reinigen, Schlauch auf Lecks prüfen, bei Lagerung unter 0 °C winterfest machen
Ersatzteile	Düsen, Schlauch, Auslösepistole, Reinigungsmitteltank separat erhältlich
Reparierbarkeit	Reparatur durch qualifizierte Servicezentren; vom Benutzer austauschbare Teile: Düse, Schlauch, Filter
Garantie	2 Jahre (Verbrauchernutzung)

Häufig gestellte Fragen - PRO HR150-I Cocraft

Welche Art von Reinigungsmittel kann ich mit dem Cocraft PRO HR150-I Hochdruckreiniger verwenden?

Sie können jedes biologisch abbaubare, nicht entflammbare Hochdruckreiniger-Reinigungsmittel verwenden. Vermeiden Sie Bleichmittel oder Lösungsmittel, da diese das Gerät beschädigen können. Befolgen Sie stets die Anweisungen des Reinigungsmittelherstellers.

Wie starte ich den Hochdruckreiniger?

Schließen Sie die Wasserversorgung an (stellen Sie sicher, dass sie eingeschaltet ist und der Schlauch keine Knicke hat), stecken Sie das Netzkabel in eine geerdete Steckdose, entriegeln Sie die Auslösepistole und drücken Sie den Netzschalter. Drücken Sie den Abzug, um Luft abzulassen, und warten Sie auf konstanten Druck.

Kann ich den Hochdruckreiniger mit einem Wassertank verwenden?

Ja, aber die Wasserversorgung muss einen Mindestdurchfluss von 8 l/min und einen Druck von 1 bar haben. Verwenden Sie ggf. eine Pumpe. Lassen Sie das Gerät nie trocken laufen.

Was bedeuten die verschiedenen Düsenfarben?

Typischerweise steht Rot (0°) für starke Reinigung, Gelb (15°) für Abbeizen, Grün (25°) für allgemeines Waschen und Weiß (40°) für sanfte Reinigung. Der PRO HR150-I kann mit einer Turbodüse für rotierende Wirkung geliefert werden.

Wie lagere ich den Hochdruckreiniger nach Gebrauch?

Schalten Sie die Wasserversorgung aus, trennen Sie den Schlauch und drücken Sie den Abzug, um restlichen Druck abzulassen. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie den Filter und lagern Sie das Gerät in einem frostfreien Bereich. Entfernen Sie den Reinigungsmitteltank, falls nicht benötigt.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie stets Schutzbrille und Handschuhe. Richten Sie die Düse niemals auf Personen oder Tiere. Verwenden Sie eine FI-geschützte Steckdose. Nicht im Regen verwenden. Halten Sie Kinder und Haustiere während des Betriebs fern. Lassen Sie das Gerät nicht unbeaufsichtigt, während es angeschlossen ist.

Warum baut mein Hochdruckreiniger keinen Druck auf?

Überprüfen Sie, ob die Wasserversorgung vollständig geöffnet und der Schlauch nicht geknickt ist. Stellen Sie sicher, dass der Einlassfilter sauber ist. Luft im System kann durch Betätigen des Abzugs ohne montierte Düse entlüftet werden. Wenn das Problem weiterhin besteht, überprüfen Sie die Hochdruckdüse auf Verstopfung.

Kann ich heißes Wasser mit dem PRO HR150-I verwenden?

Die maximale Einlasswassertemperatur beträgt 40 °C. Die Verwendung von heißerem Wasser kann Dichtungen und interne Komponenten beschädigen. Kein kochendes Wasser verwenden.

Wie reinige ich den Reinigungsmitteltank?

Spülen Sie den Tank nach jedem Gebrauch mit warmem Wasser aus. Bei hartnäckigen Rückständen verwenden Sie eine milde Reinigungsmittellösung und schrubben Sie mit einer weichen Bürste. Vor der Lagerung vollständig trocknen lassen.

Welche Ersatzteile sind für den Cocraft PRO HR150-I erhältlich?

Übliche Ersatzteile umfassen den Hochdruckschlauch (8 m), die Auslösepistole, den DüsenSatz (5-in-1), den Reinigungsmitteltank und O-Ring-Dichtungen. Wenden Sie sich zur Verfügbarkeit an Cocraft oder autorisierte Händler.

BEDIENUNGSANLEITUNG PRO HR150-I Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Ver. 20160329

Original Bedienungsanleitung

Maks. vanntemperatur 40 °C

Vekt 23 kg

Beskyttelsesklasse IPX5

Lydtrykk (LpA) 80 dB(A), KpA: 3 dB

Lydeffekt (LWAd) 90 dB(A)

Art.Nr. 40-9909 Modell 150C EPW

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Inhaltsverzeichnis

Sicherheitshinweise ....66

Allgemeine Sicherheitshinweise....66

Spezielle Sicherheitshinweise....68

Erläuterung der Warnzeichen auf der Maschine....70

Einsatzbereich ....70

Beschreibung ....71

Zusammenbau....72

Gebrauch 74

Hinweise zur Benutzung....76

Pflege und Wartung....76

Aufbewahrung 77

Fehlersuche 77

Hinweise zur Entsorgung....78

Technische Daten....78

Sicherheitshinweise

Allgemeine Sicherheitshinweise

• Vor Benutzung unbedingt die Sicherheitshinweise durchlesen.
• Den Wasserstrahl niemals auf sich selbst oder auf andere Personen richten. Verletzungsgefahr, der Wasserstrahl kann die Haut durchdringen.
• Die Steckdose, an die der Hochdruckreiniger angeschlossen wird, muss von einem qualifizierten Fachmann gemäß der Norm IEC 60364-1 installiert sein.
• Das Gerät muss mit einer Fehlerstrom-Schutzeinrichtung an das Stromnetz ange schlossen werden (Auslösestrom max. 30 mA in max. 30 ms).
• Warnung! Nur für Hochdruckreiniger vorgesehene Reinigungsmittel benutzen, andere Reinigungsmittel und Chemikalien können das Gerät beschädigen oder Personenschäden verursachen.
• Das Gerät nicht verwenden, wenn sich Personen ohne Schutzkleidung und Schutzbrille in der Nähe befinden.
• Hochdruckreiniger können gefährlich sein, wenn sie falsch angewendet werden. Den Wasserstrahl niemals auf Menschen oder Tiere, auf den Hochdruckreiniger oder andere Elektroausrüstung richten.
• Vor Service und Wartung immer den Netzstecker aus der Steckdose ziehen.
• Der Hochdruckreiniger darf nicht von Minderjährigen oder Personen, die mit der Maschine nicht vertraut sind, benutzt werden.
• Für die eigene Sicherheit bei der Reparatur nur Originalteile verwenden.

• Warnung! Hochdruckschläuche, Kupplungen und Zubehör sind wichtige Sicherheits komponenten, daher nur Zubehör oder Ersatzteile verwenden, die vom Hersteller empfohlen wurden.

• Das Gerät nicht benutzen, wenn das Netzkabel oder andere wichtige Teile beschädigt sind: Sicherheitsvorrichtung, Hochdruckschlauch, Lanze, Pistolengriff usw.

• Bei Benutzung eines Verlängerungskabels muss dieses mit einem wasserdichten Stecker und einer wasserdichten Kupplung ausgestattet sowie für einen Gebrauch im Freien vorgesehen sein.
• Warnung! Defekte Verlängerungskabel können gefährlich sein.
• Besonders auf das Vermeiden von Unfallgefahren achten, wenn der Hochdruckreiniger in der Nähe von Kindern benutzt wird.
• Mit der Funktionsweise des Hochdruckreinigers vertraut machen, um diesen stoppen und drucklos machen zu können.
• Aufmerksam und bedacht arbeiten.
• Das Gerät niemals bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten benutzen.
• Den Arbeitsbereich frei von Zuschauern und Haustieren halten.
• Nicht zu weit vorstrecken und immer auf einem stabilen Untergrund stehen. Stets mit beiden Füßen fest auf dem Boden und im Gleichgewicht stehen.
• Alle Anweisungen zu Service und Wartung beachten, die in der Bedienungsanleitung enthalten sind.
• Stets Schutzkleidung und einen Augenschutz tragen. Einen Gehörschutz tragen, Steine und andere kleine Gegenstände können vom Wasserstrahl wegge schleudert werden.
• Warnung! Das Gerät darf nicht an eine Trinkwasserquelle oder ähnliches ange schlossen werden. Wird dies trotzdem getan, müssen Rückschlagventil und Schlauch die Norm IEC 61770 erfüllen.

• Das Gerät darf nicht von Kindern und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung/mangelndem Wissen benutzt werden. In einem solchen Fall soll diese Person von einer für ihre Sicherheit verantwortliche Person über die Funktionsweise des Gerätes unterrichtet und überwacht werden.

• Kinder stets unter Aufsicht halten, das Gerät ist kein Spielzeug.

• Defekte Netzkabel und Schalter müssen immer von einem Fachmann ausgewechselt werden um Verletzungen zu vermeiden.
• Wasser, das durch die Rückschlagventile des Hochdruckreinigers gelaufen sind, ist nicht mehr als Trinkwasser geeignet.

Spezielle Sicherheitshinweise

Diese Bedienungsanleitung aufbewahren und mitgeben, falls das Gerät an andere Personen ausgeliehen wird.

• Stets sicherstellen, dass das ausgeschaltete Gerät nicht aus Versehen starten kann.
• Das Gerät niemals umbauen oder auf andere Weise modifizieren und keine Teile verwenden, die nicht vom Hersteller zugelassen wurden.
• Ausschließlich vom Hersteller empfohlene Schläuche und Anschlüsse benutzen.
• Das Gerät niemals am Anschlusskabel oder am Schlauch tragen. Das Gerät niemals am Schalter tragen, wenn das Kabel an eine Steckdose angeschlossen ist.
• Bei Nichtbenutzung, beim Transport oder wenn sich das Gerät außer Sichtweite befindet, stets den Stecker ziehen. Vor Kontrolle, Reinigung und Wechsel von Zubehör den Stecker abziehen. Ist das Verlängerungskabel oder das Anschluss kabel auf irgendeine Weise beschädigt, das Gerät vom Strom trennen. Beginnt das Gerät stark zu vibrieren, den Stecker aus der Steckdose ziehen.
• Niemals versuchen, das Gerät oder dazugehöriges Zubehör selbst zu reparieren. Reparaturen unbedingt qualifizierten Servicetechnikern überlassen.

• Das Gerät nicht in der Nähe von leicht entzündlichen Flüssigkeiten oder Gasen verwenden. Dies kann zu Bränden oder Explosionen führen.

• Das Gerät nicht benutzen, wenn Hochdruckschlauch, Anschlusskabel, Stromschalter oder ein anderes Teil beschädigt ist.

• Bei Benutzung eines Verlängerungskabels muss dieses mit einem wasserdichten Stecker und einer wasserdichten Kupplung ausgestattet sowie für einen Gebrauch im Freien vorgesehen sein. Die Benutzung des falschen Verlängerungskabels kann gefährlich sein.
• Der Benutzer ist stets verantwortlich für Unfälle und Beschädigungen, die andere Menschen oder deren Eigentum betreffen.
• Das Gerät in einem trockenen Raum und außerhalb der Reichweite von Kindern aufbewahren.
• Das Gerät und dessen Zubehör achtsam behandeln. Für eine sichere und effektive Benutzung alle Teile sauber halten.
• Sicherstellen, dass die Netzspannung an der Steckdose 230 V AC beträgt.
• Vor dem Einsatz immer sicherstellen, dass der Hochdruckreiniger, das Anschlusskabel und der Stecker unbeschädigt sind, um Stromschläge zu verhindern.
• Beschädigte Kabel, Kupplungen und Stecker dürfen nur mit Teilen ersetzt werden, die geltende Normen erfüllen. Sofort den Stecker aus der Steckdose ziehen, wenn das Anschluss-kabel auf irgendeine Weise beschädigt wurde.
• Das Gerät niemals mit beschädigtem Hochdruckschlauch benutzen und den Schlauch sofort von einem qualifizierten Elektriker austauschen lassen.
• Das Gerät nicht überlasten. Das Gerät niemals zweckentfremden.

Erläuterung der Warnzeichen auf der Maschine

Wichtig!

Der Hochdruckreiniger ist mit Symbolen versehen, die wichtige Informationen oder Hinweise zur Bedienung des Gerätes enthalten.

Vor der Benutzung die Bedienungsanleitung vollständig durchlesen und vor allem die Abschnitte mit Warnzeichen und Sicherheitshinweisen beachten.

Warnung:

Dies ist ein Warnzeichen, das in der Bedienungsanleitung an allen Stellen vorkommt, wo ein Risiko für Verletzungen besteht. Diese Abschnitte durchlesen und die Warnungen beachten.

Immer einen Augenschutz und Gehörschutz tragen.

Immer den Stecker von der Steckdose abziehen, wenn das Anschlusskabel auf irgendeine Weise beschädigt ist. Immer den Stecker des Netzkabels aus der Steckdose ziehen, wenn das Gerät auch nur für eine kurze Weile unbeaufsichtigt ist.

Warnung! Hochdruckreiniger können gefährlich sein, wenn sie falsch angewendet werden. Niemals den Wasserstrahl auf Menschen oder Tiere richtig, gegen den Hochdruckreiniger oder andere elektrische Ausrüstung.

Das Gerät darf nicht an eine Trinkwasserquelle oder ähnliches ange- schlossen werden. Wird dies trotzdem getan, müssen Rückschlagventil und Schlauch die Norm IEC 61770 erfüllen.

Einsatzbereich

• Das Gerät ist zur Reinigung von Folgendem vorgesehen: Wände, Terrassen, Autos, Rasenmäher, Fahrrädern usw.
• Das Gerät ist für das Reinigen von Stein, Holz, Metall und Kunststoff im Freien vorgesehen.
• Das Gerät ist nur für den privaten Gebrauch und nicht für eine unternehmerische Anwendung vorgesehen
  • Das Gerät niemals zweckentfremden.

Warnung: Die Bedienungsanleitung vor dem Gebrauch des Hochdruckreinigers sorgfältig durchlesen, besonders die Warntexte. Dieser Hochdruckreiniger hat viele Funktionen, die die Arbeit schneller und leichter machen. Sicherheit, Effizienz und Qualität stehen bei diesem Hochdruckreiniger im Fokus, er ist leicht anzuwenden und bedarf nur minimaler Wartung.

Beschreibung

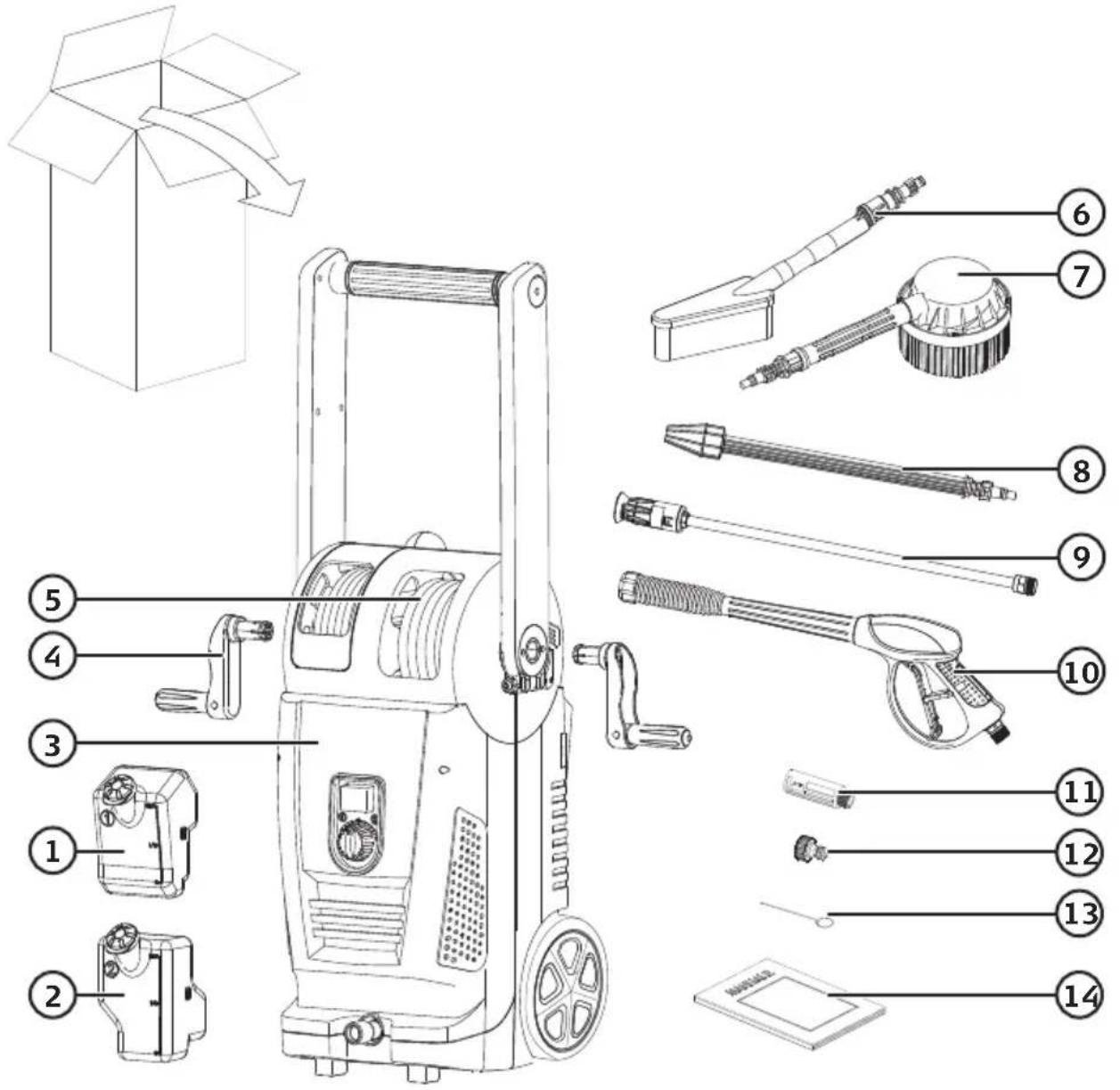

1. Reinigungsmittelbehälter 1
2. Reinigungsmittelbehälter 2
3. Hochdruckreiniger
4. Kurbel (× 2)
5. Hochdruckschlauch
6. Bürste
7. Rotierende Waschbürste

8. Turbolanze

9. Standardlanze mit verstellbarer Düse

10. Pistolengriff mit Sicherungsmutter (10-B)

11. Lanzenadapter

12. Anschluss für Wasserzulauf

13. Reinigungsnadel, auf der Rückseite neben dem Waschmittelbehälter

14. Bedienungsanleitung

Zusammenbau

Sicherstellen, dass bei Lieferung alle Teile unbeschädigt sind und die Verpackung alle Teile enthält.

Wamung: Das Gerät bei Service und Wartung ausschalten und Stecker aus der Steckdose ziehen. Vor der Montage sicherstellen, dass der Netzstecker NICHT an eine Steckdose angeschlossen ist.

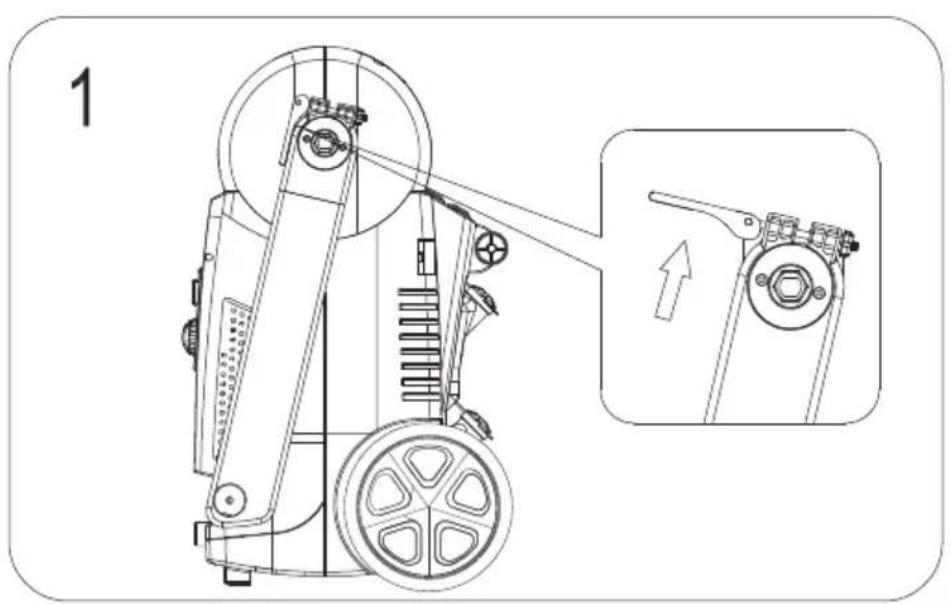

1. Den Griff nach oben klappen (Abb. 1). Die Spannverschlüsse öffnen und den Griff herausklappen.

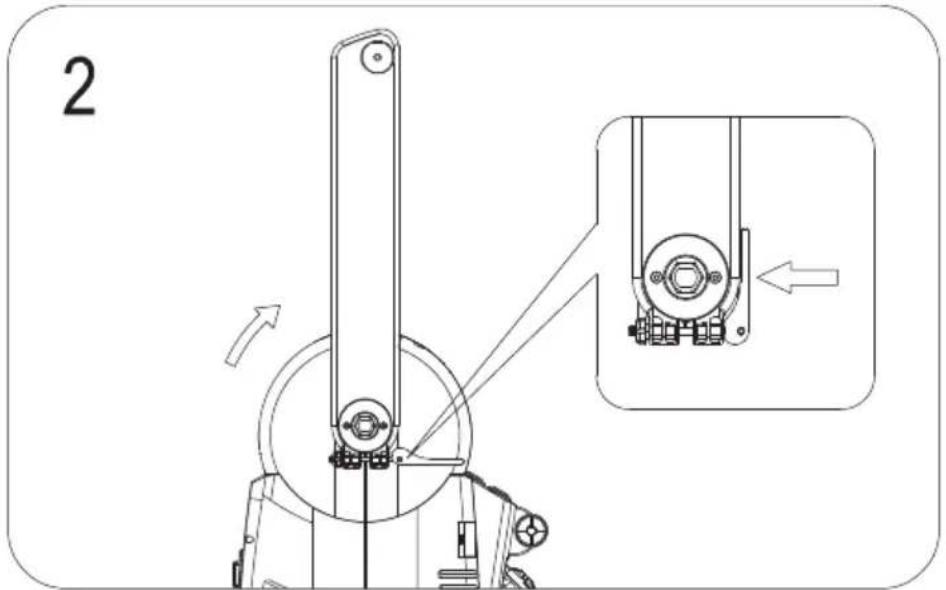

2. Den Griff verriegeln (Abb. 2). Den Griff in die gewünschte Stellung bringen und die Spannverschlüsse schließen.

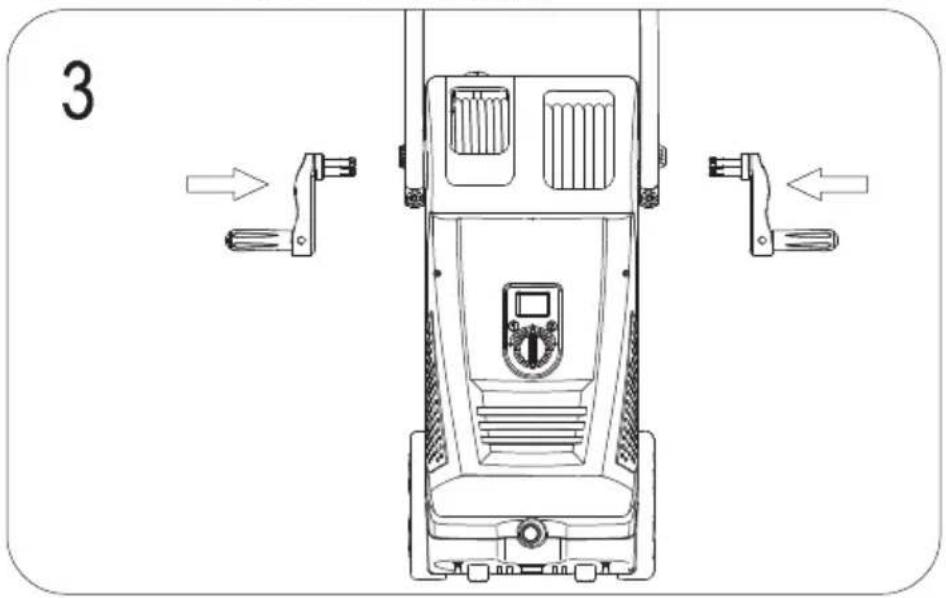

3. Die Kurbeln anbringen (Abb. 3). Di beiden Kurbeln andrücken.
4. Den Hochdruckschlauch am Pistolengriff festschrauben (Abb. 4).
5. Die Standardlanze am Pistolengriff befestigen (Abb. 5).

Den Lanzenadapter (11) entfernen (falls dieser montiert ist). Die Sicherungsmutter (10-B) im Uhrzeigersinn drehen (Pfeil zum offenen Schloss).

Um die Standardlanze zu verriegeln, diese an den Pistolengriff halten und die Sicherungsmutter gegen den Uhrzeigersinn drehen (Pfeil zum geschlossenen Schloss).

1. Die Turbolanze oder ein anderes Zubehör am Pistolengriff befestigen (Abb. 6).

2. Die Standardlanze (9) vom Pistolengriff entfernen (falls diese montiert ist). Die Sicherungsmutter im Uhrzeigersinn drehen (Pfeil zum offenen Schloss).

3. Den Lanzenadapter (11) am Pistolengriff anbringen und die Sicherungsmutter gegen den Uhrzeigersinn drehen (10-B) (Pfeil zum geschlossenen Schloss).

1. Das Zubehör in die Bajonettkupplung am Lanzenadapter drücken und eine ¼-Drehung im Uhrzeigersinn drehen bis es einrastet. Dies durchführen, bevor das Gerät in Betrieb genommen wird.

Warnung: Sicherstellen, dass das Zubehör fest im Pistolengriff sitzt. Andernfalls kann es mit großer Kraft vom Griff weggeschleudert werden, wenn das Gerät gestartet wird.

1. Den Terrassenreiniger anbringen (Abb. 7). Hinweis: Separat erhältlich.

- Der Lanzenadapter (11) muss dafür am Pistolengriff angebracht sein.

- Das Zubehör in die Bajonettkupplung am Lanzenadapter drücken und eine ¼-Drehung im Uhrzeigersinn drehen bis es einrastet. Dies durchführen, bevor das Gerät in Betrieb genommen wird. Der Terrassenreiniger wird zusammen mit der Verlängerung für die Lanze benutzt.

- Warnung! Sicherstellen, dass das Zubehör fest im Pistolengriff sitzt. Andernfalls kann es mit großer Kraft vom Griff weggeschleudert werden, wenn das Gerät gestartet wird.

1. Zubehöre (Bürsten) anbringen (Abb. 8).

- Der Lanzenadapter (11) muss dafür am Pistolengriff angebracht sein.

- Das Zubehör in die Bajonettkupplung am Lanzenadapter drücken und eine ¼-Drehung im Uhrzeigersinn drehen bis es einrastet. Dies durchführen, bevor das Gerät in Betrieb genommen wird.

- Warnung: Sicherstellen, dass das Zubehör fest im Pistolengriff sitzt. Andernfalls kann es mit großer Kraft vom Griff weggeschleudert werden, wenn das Gerät gestartet wird.

1. Den Anschluss für den Wasserzulauf montieren (Abb. 9). Den Anschlussnippel festschrauben. Nicht zu hart anziehen, nur mit Handkraft.

2. Einen Schlauch für den Wasserzulauf anschließen (Abb. 10). Eine Schnellkupplung (separat erhältlich) am Schlauch (separat erhältlich) montieren und dann auf den Anschluss am Gerät drücken (8).

3. Den Schlauch an einen Wasserhahn anschließen (Abb. 11).

- Den Gartenschlauch (separat erhältlich) an einen Wasserhahn anschließen.

- Warnung: Die Temperatur des zugeführten Wassers darf nicht höher als 40 °C sein. Wenn der Schlauch in der Sonne gelegen und sich dadurch erwärmt hat, das Wasser vor dem Start erst eine Weile laufen lassen. Das Gerät immer in aufrechter/vertikaler Stellung verwenden, nicht liegend.

1. Die 0-Taste am Stromschalter drücken (Abb. 12). Der Hochdruckreiniger muss ausgeschaltet sein.

2. Den Stecker an eine Steckdose anschließen (Abb. 13).

3. Das Wasser durch die Lanze laufen lassen (Abb. 14). Den Abzug gedrückt halten und ggf. Luft ablassen, bis Wasser kommt.

Gebrauch

1. Das Gerät starten (Abb. 15).

2. Den Hochdruckschlauch in der benötigten Länge ausziehen.

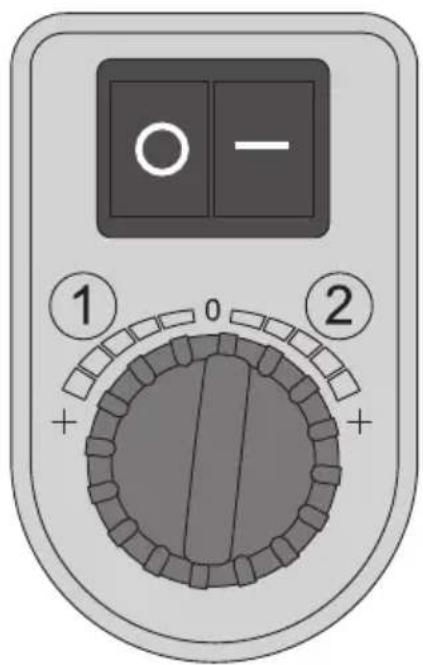

3. Anschließend auf den grünen Knopf des Stromschalters drücken, um den Hochdruckreiniger zu starten. Die Lanze in eine ungefährliche Richtung halten.

- Wenn das Wasser aus einem Tank o. ä. ohne eigenem Druck stammt, müssen Pumpe und Zulaufschlauch vor Start der Pumpe mit Wasser gefüllt werden. Der Tank muss sich auf einem höheren Niveau befinden als der Hochdruckreiniger. Wenn das Wasser verschmutzt oder trübe ist, muss am Zulauf des Schlauchs ein Zulauffilter montiert werden.

Das Gerät ausschalten

• Anschließend auf den roten Knopf des Stromschalters drücken, um den Hochdruckreiniger auszuschalten.
• Den Wasserhahn zudrehen.
• Den Druck des Restwassers in Pumpe und Schlauch durch Drücken des Abzugs für einige Sekunden oder solange, wie Wasser aus der Düse läuft, reduzieren.
• Den Stecker aus der Steckdose ziehen.
• Die Sperre am Abzug nach hinten klappen, damit der Abzug verriegelt ist.
• Den Schlauch und das Stromkabel aufwickeln.

Warnung: Risiko für Maschinenschäden. Das Gerät niemals trocken (ohne Wasser) betreiben, dadurch kann die Pumpe kaputt gehen. Ist das Wasser schmutzig, muss ein Filter auf zum Zulauf des Gerätes montiert werden, sonst kann die Pumpe Schaden nehmen.

1. Der Pistolengriff hat eine Verriegelung gegen unbeabsichtigte Benutzung am Abzug (Abb. 16). Zum Verriegeln des Abzugs die Verriegelung hochklappen und zum Entriegeln wieder herunterklappen.
2. Benutzung mit Reinigungsmittel (Abb. 17)

- Die Sperre am Abzug nach hinten klappen, damit der Abzug verriegelt ist. Die Deckel der Reinigungsmittelbehälter öffnen.

- Die Reinigungsmittelbehälter an ihrem Platz mit Reinigungsmittel befüllen oder sie vorher erst vorsichtig etwas herausziehen. Die Reinigungsmittelbehälter nicht soweit herausziehen, dass sich der Reinigungsmittelschlauch löst. Die Deckel fest aufdrücken.

- Die Reinigungsmittelbehälter wieder festdrücken (wenn sie vorher herausgezogen wurden).

Mit dem Drehregler unter dem Stromschalter den Reinigungsmittelbehälter (1 oder 2) und die Reinigungsmittelmenge auswählen.

• Einstellung: vollständig nach links = Größtmögliche Menge Reinigungsmittel von Behälter 1.
• Einstellung: vollständig nach rechts = Größtmögliche Menge Reinigungsmittel von Behälter 2.
• Regler in der Mittelposition (0) = kein Reinigungsmittel.

1. Bei der Benutzung von Reinigungsmittel muss die Lanze auf niedrigen Druck eingestellt sein (Abb. 18). Hinweis: Reinigungsmittel wird nur beigefügt, wenn die Lanze auf niedrigen Druck eingestellt ist.

2. Reinigungsmittel: Um niedrigen Druck einzustellen, die Düse nach außen ziehen (gilt nur für die Standardlanze).

3. Kein Reinigungsmittel: Um hohen Druck einzustellen, die Düse nach innen ziehen (gilt nur für die Standardlanze).

4. Das gewünschte Strahlbild an der Düse einstellen (gilt nur für die Standardlanze) (Abb. 19)

5. Die Lanze auf die zu reinigende Oberfläche richten, den Hochdruckreiniger starten und den Abzug ziehen.

6. Das Strahlbild einstellen, indem die Düse nach links oder rechts gedreht wird.

7. Kontrolle/Reinigung des Zulauffilters (Abb. 20).

8. Der Anschluss für den Wasserzulauf ist ab Werk mit einem Filter zum Herausfiltern von Sand und anderen Verschmutzungen, welche die Pumpenventile beschädigen können, ausgestattet.

9. Den Anschluss abschrauben und den Filter von der Rückseite aus unter einem Wasserhahn abspülen.

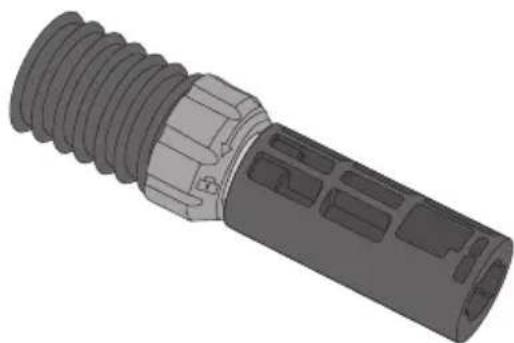

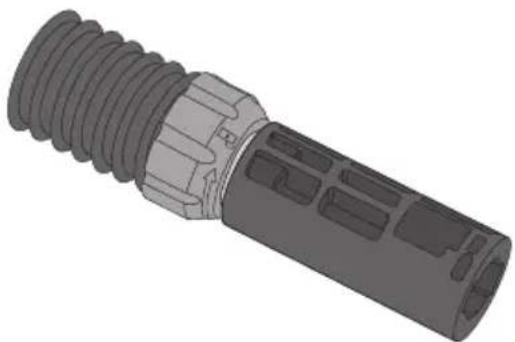

10. Säubern der Düse (Abb. 21).

11. Die Düse bei Bedarf reinigen, dazu die mitgelieferte Reinigungsnadel benutzen.

12. Die Reinigungsnadel wird in einer Gummidichtung über den Reinigungsmittelbehältern aufbewahrt.

Hinweise zur Benutzung

Hinweis: Der empfohlene Abstand zwischen Düse und zu reinigender Fläche beträgt etwa 30 cm. Ein kürzerer Abstand erhöht die Reinigungskraft und kann die zu reinigende Fläche beschädigen. Ein größerer Abstand ermöglicht ein sanfteres Reinigen von empfindlichen Flächen.

• Netzkabel nicht über Straßen, Radwege usw. legen, sodass es beschädigt werden kann.
  Warnung: Ein Schlauch muss min. 6 m lang sein (1/2" Schlauch), er fängt etwaige Druckstöße in der Wasserleitung auf und schützt den Hochdruckreiniger, sodass dieser sanfter arbeitet.
  Warnung: Spritzt das Wasser aus der Lanze, entsteht ein Rückstoßeffekt an der Lanze, diese daher immer mit beiden Händen gut festhalten und auf einen stabilen Stand achten.
• Den Wasserstrahl niemals auf Menschen oder Tiere, auf den Hochdruckreiniger oder andere Elektroausrüstung richten.
• Augenschutz tragen, da Wasser und Partikel nach hinten geschleudert werden können, wenn der Strahl auf einen Gegenstand gerichtet wird.
  Warnung: Bei längeren Arbeitsunterbrechungen das Gerät ausschalten und Stecker abziehen. Das Gerät nicht ohne Aufsucht eingeschaltet lassen.

Pflege und Wartung

Warnung: Das Gerät bei Service und Wartung ausschalten und Stecker aus der Steckdose ziehen.

- Die Reinigung des Zulauffilters am Anschluss für den Wasserzulauf und der Düse ist für eine einwandfreie Funktion des Hochdruckreinigers wichtig. Den Zulauffilter-abnehmen und reinigen um Schäden an Pumpe und Dichtungen durch Verschmutzungen im Wasser zu vermeiden und die Düse regelmäßig saubermachen.

- Sicherstellen, dass die Düse geöffnet ist, vorsichtig Schmutz und Ablagerungen entfernen und mit klarem Wasser ausspülen.

- Das Gerät vor Frost schützen: komplett* entleeren und den Hochdruckschlauch abnehmen und alles an einem trockenen Ort über Winter aufbewahren.

Hinweis: Die Garantie umfasst keine Frostschäden!

* Die Pumpe mit gedrücktem Abzug oder abgenommenem Hochdruckschlauch starten und etwa 30 Sekunden laufen lassen, um die Pumpe vollständig zu entleeren.

Aufbewahrung

- Das Gerät an einem trockenen Platz außerhalb der Reichweite von Kindern und anderen Personen, welche die Bedienungsanleitung nicht gelesen haben, aufbewahren. Schlauch und Lanze demontieren und diese zusammen mit dem Hochdruckreiniger aufbewahren. Dabei Temperaturen unter 5 °C oder über 40 °C vermeiden.

Hinweis: Das Gerät vor Frost schützen. Sicherstellen, dass er vollkommen leer ist, bevor zur Aufbewahrung weggeräumt wird.

Warnung: Das Gerät niemals trocken betreiben. Andernfalls können die Pumpendichtungen beschädigt werden.

• Bitte beachten, dass das Gerät auch im ausgeschalteten Zustand unter Druck stehen kann. Um den Druck zu entfernen, den Abzug drücken, bevor die Schläuche abgenommen werden. Einen Hochdruckschlauch abzunehmen während das System unter Druck steht, kann gefährlich sein.
• Neue Düsen für den Hochdruckreiniger sind beim Lieferanten erhältlich.

Warnung: Niemals zur Düse hin blicken, wenn diese am Hochdruckreiniger montiert ist.

Fehlersuche

Das Gerät startet nicht

• Sicherstellen, dass der Stecker in eine Steckdose eingesteckt ist. Überprüfen, ob die Steckdose mit Strom versorgt ist. Die Sicherung überprüfen.
• Hochdruckreiniger unter Druck, Abzug drücken.
  • Stecker/Steckdose defekt.
• Verlängerungskabel defekt, ohne Verlängerungskabel versuchen.
• Falsche Spannung, kontrollieren.
• Der Stromschalter steht auf Position 0. Die grüne Taste drücken.

Die Pumpe liefert zu wenig Druck

• Düse verstopft/verschlissen, reinigen oder austauschen.
• Schlechte Wasserzufuhr, überprüfen: Mit dem Schlauch muss ein 10-Liter-Eimer innerhalb einer Minute volllaufen.
• Der Schlauch ist evtl. geknickt, überprüfen, den Knick entfernen.
• Der Zulauffilter ist evtl. verstopft, überprüfen und bei Bedarf reinigen.
• Der Wasserschlauch ist verstopft oder undicht, überprüfen.

Die Pumpe ist undicht

- Der Schlauchkupplungsnippel ist nicht festgezogen.

Die Pumpe hält an

• Die Sicherung hat ausgelöst, überprüfen.
- Zu langes Verlängerungskabel, ohne Verlängerungskabel testen.
- Überhitzung aufgrund schlechter Wasserversorgung, der Zulauffilter ist evtl. verstopft. Wasserstrom testen: Mit dem Schlauch muss ein 10-Liter-Eimer innerhalb einer Minute volllaufen.

Aus der Düse kommt kein oder nur wenig Wasser

• Die Pumpe saugt kein Wasser auf, den Abzug drücken und etwaige Luft ablassen. Überprüfen, ob der Saugschlauch mit Wasser gefüllt ist. Das Gerät immer in aufrechter/vertikaler Stellung verwenden, nicht liegend.
  • Schmutz in der Düse, reinigen.
• Das Zu- oder Ablaufventil ist beschädigt, austauschen.

Der Abzug lässt sich nicht drücken

• Die Verriegelung ist aktiviert, diese herunterdrücken um sie zu entriegeln.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyclen.

Nennspannung 230 V AC, 50 Hz

Leistungsaufnahme 2300 W

Max. Zulaufdruck Wasser 6 bar (0,6 Mpa)

Arbeitsdruck 100 bar (10 Mpa)

Max. erlaubter Druck 150 bar (15 Mpa)

Wasserverbrauch 6,7 l/min.

Max. Wasserverbrauch 7,7 l/min.

Schlauch 8 m

Max. Wassertemperatur 40 °C

Gewicht 23 kg

Schutzart IPX5

Schalldruckpegel (LpA) 80 dB(A), KpA: 3 dB

Schallleistungspegel (LWAd) 90 dB(A)

Schwingungsemission 2,5 m/s ^4 , K=1,5 m/s ^2

Rückstoßkraft < 20

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

HIGH PRESSURE WASHER

Cocraft 40-9909

150C EPW

Unsere Homepage www.clasohlson.de

besuchen und auf Kundenservice klicken.
