BEDIENUNGSANLEITUNG TGR50SNG GORENJE
Gebrauchsanweisung 13
Gebrauchsanweisung 19
Gebrauchsanweisung 24
Das Gerät kann von 8-jährigen und älteren Kindern und Personen mit begrenzten physischen, sensorischen oder psychischen Fähigkeiten oder mit unzureichender Erfahrung bzw. Kenntnis benutzt werden, wenn sie dabei beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen.
Kinder dürfen das Gerät nicht reinigen oder warten, es sei denn, sie werden dabei von einer geeigneten Person beaufsichtigt.
Die Installation ist gemäß den geltenden Vorschriften und den Anweisungen des Herstellers durchzuführen. Die Installation darf nur von einem fachlich qualifizierten Installateur ausgeführt werden.
Bei geschlossenem Drucksystem des Anschlusses ist unbedingt das Sicherheitsventil mit dem Nenndruck 0,6 MPa (6 bar) am Zulaufrohr des Warmwasserbereiters zu installieren, das eine Druckerhöhung im Kessel um mehr als 0,1 MPa (1 bar) über den Nenndruck verhindert.
Aus der Auslassöffnung des Sicherheitsventils kann Wasser tropfen; die Auslassöffnung ist daher zum Atmosphärendruck hin offen zu halten.
Der nach unten gerichtete Auslass des Sicherheitsventils darf nicht in einer Umgebung installiert werden, in der Frostgefahr besteht.
Die einwandfreie Funktion des Sicherheitsventils müssen Sie regelmäßig selbst kontrollieren. Sie müssen Kalkablagerungen entfernen und das Sicherheitsventil auf Blockierung prüfen.
Zwischen dem Warmwasserbereiter und dem Sicherheitsventil darf kein Absperrventil installiert werden, da sonst die Funktion des Sicherheitsventils beeinträchtigt wird.
Bevor Sie das Gerät an das Stromnetz anschließen, muss es unbedingt mit Wasser gefüllt werden!
Für den Fall eines Ausfalls des Arbeitsthermostats ist der Heizkörper mit einer zusätzlichen Wärmesicherung ausgestattet; jedoch kann das Wasser im Heizkörper in einem solchen Fall gemäß den Sicherheitsnormen eine Temperatur von bis zu 130 °C erreichen. Bei der Installation der Wasserleitungen sind diese möglichen Überhitzungen unbedingt zu berücksichtigen.
Das Wasser aus dem Warmwasserbereiter wird durch das Zulaufrohr des Kessels abgelassen. Daher ist es sinnvoll, zwischen dem Sicherheitsventil und dem Zulaufrohr ein Spezialglied oder ein Auslassventil einzubauen.
Bitte versuchen Sie nicht, eventuelle Fehler am Gerät selbst zu beheben. Wenden Sie sich stattdessen an den nächsten autorisierten Kundendienst.
Sehr geehrter Kunde, wir danken Ihnen, dass Sie unser Produkt erworben haben. Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch, bevor Sie den Warmwasserbereiter installieren und in Betrieb nehmen.
Der Warmwasserbereiter wurde gemäß den geltenden Normen hergestellt und amtlich geprüft. Ebenso wurden das Sicherheitszertifikat und das EMV-Zertifikat (elektromagnetische Verträglichkeit) ausgestellt. Die technischen Daten sind auf dem Typenschild zwischen den Anschlussrohren angegeben. Reparaturen und Eingriffe am Gerät dürfen nur von Fachpersonal oder dem Kundendienst durchgeführt werden.
INSTALLATION
Der Warmwasserbereiter sollte so nah wie möglich an den Entnahmestellen installiert werden. Bei der Installation in einem Raum mit Badewanne oder Dusche sind die Anforderungen der Norm IEC 60364-7-701 (VDE 0100, Teil 701) unbedingt zu beachten. Er ist mit Wandschrauben mit einem Nenndurchmesser von mindestens 8 mm an der Wand zu befestigen. Er darf nur in senkrechter Position montiert werden. Bei Wänden mit geringerer Tragfähigkeit muss der Installateur eine geeignete Befestigungsart wählen. Um die Magnesiumanode leichter kontrollieren und ersetzen zu können, lassen Sie oben zwischen dem Warmwasserspeicher und der Decke ausreichend Platz (siehe Maß G in der Skizze der Anschlussmaße). Wird dies nicht berücksichtigt, muss der Warmwasserspeicher beim beschriebenen Service von der Wand abmontiert werden.
TECHNISCHE EIGENSCHAFTEN
| Typ | TGR 30 S | TGR 50 S | TGR 65 S | TGR 80 S | |
| Volumen | [l] | 30 | 50 | 65 | 80 |
| Nenndruck | [MPa (bar)] | 0,6 (6) | |||
| Gewicht / voll | [kg] | 20/50 | 24/74 | 27/92 | 30/110 |
| Korrosionsschutz des Kessels | emailliert / Mg-Schutzanode | ||||
| Leistung des elektrischen Heizkörpers | [W] | 2000 | |||
| Anschlussspannung | [V~] | 230 | |||
| Schutzklasse | I | ||||
| Schutzart (Schutzstufe) | IP23 | ||||
| Aufwärmungszeit bis 65 °C1) | [h] | 059 | 138 | 207 | 237 |
| Mischwassermenge bei 40 °C | [l] | 55 | 89 | 124 | 154 |
| Energieverbrauch2) | [kWh/24h] | 1,00 | 1,45 | 1,75 | 1,85 |
1) Aufheizzeit des gesamten Volumens des Warmwasserbereiters durch den elektrischen Heizkörper bei einer Eingangswassertemperatur von 10 °C.
2) Energieverbrauch bei einer konstanten Wassertemperatur von 65 °C und einer Umgebungstemperatur von 20 °C, gemessen nach EN 60379.
| A | B | C | G | |
| TGR 30 S | 615 | 410 | 180 | 80 |
| TGR 50 S | 915 | 710 | 180 | 100 |
| TGR 65 S | 1135 | 930 | 180 | 130 |
| TGR 80 S | 1310 | 930 | 355 | 130 |

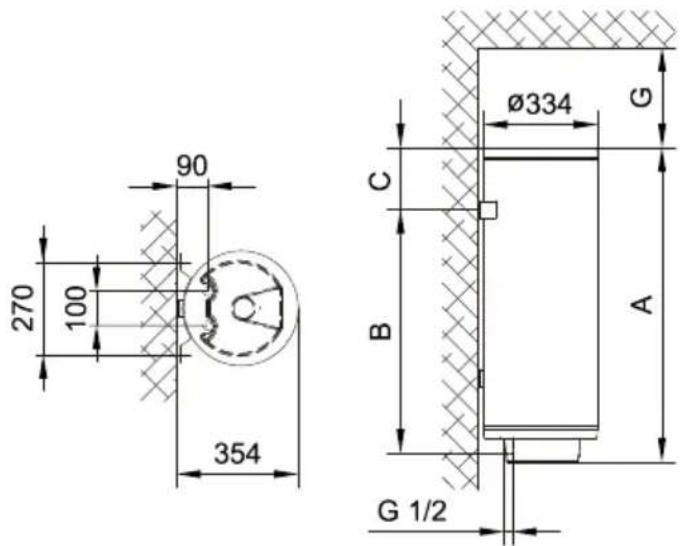

Anschluss- und Montagemaße des Warmwasserbereiters [mm]
WASSERANSCHLUSS
Die Wasserinstallation muss gemäß DIN 1988 durchgeführt werden. Die Anschlüsse des Warmwasserspeichers sind farblich gekennzeichnet: Der Kaltwasserzulauf ist blau und der Warmwasserauslauf ist rot markiert.
Der Anschluss des Warmwasserbereiters kann auf zwei Arten erfolgen. Das geschlossene System (druckfestes System) versorgt mehrere Zapfstellen, während beim offenen System (druckloses System) die Wasserentnahme nur an einer Stelle möglich ist. Je nach gewähltem System sind entsprechende Mischbatterien zu installieren.
Bei einem offenen (drucklosen) System muss am Warmwasserbereiter ein Rückschlagventil eingebaut werden, welches das Auslaufen des Wassers aus dem Kessel verhindert. Wird das im Gerät befindliche Wasser erwärmt, so dehnt sich dessen Volumen aus. Dies hat zur Folge, dass das Auslaufrohr der Armatur zu tropfen beginnt. Starkes Festdrehen der Armatur kann bzw. darf dieses Ausdehnen und Tropfen nicht verhindern, sondern führt möglicherweise zu einer Beschädigung der Armatur.
Bei einem geschlossenen (druckfesten) System müssen an den Entnahmestellen die Druckmischbatterien verwendet werden. Am Zulaufstutzen ist wegen der Funktionssicherheit unbedingt ein Sicherheitsventil oder eine Sicherheitsgruppe einzubauen, die das Erhöhen des Drucks im Kessel um mehr als 0,1 MPa (1 bar) über den Nominalwert verhindert. Die Auslassdüse am Sicherheitsventil muss unbedingt über einen Auslass für den Luftdruck verfügen.
Bei der Aufheizung des Wassers wird der Druck im Kessel erhöht bis er den am Sicherheitsventil eingestellten Wert erreicht. Da die Rückleitung des Wassers zurück in die Wasserleitung verhindert ist, kann es zum Abtropfen des Wassers aus der Auslassöffnung des Sicherheitsventils kommen. Das abtropfende Wasser kann durch den Auffangansatz, den Sie unter dem Sicherheitsventil anbringen, in den Ablauf abgeleitet werden. Das Ablaufrohr unter dem Auslass des Sicherheitsventils muss in der Richtung gerade nach unten und in einer frostfreien Umgebung angebracht werden.
Falls die bereits ausgeführte Installation keine Möglichkeit bietet, das tropfende Wasser aus dem Sicherheitsventil in den Abfluss zu leiten, kann das Tröpfeln auch durch das 3 l- Expansionsgefäß verhindert werden. Das Gefäß montieren Sie am Zulaufrohr des Warmwasserbereiters.
Das richtige Funktionieren des Sicherheitsventils müssen Sie in regelmässigen Zeitabständen selber überprüfen und nach Bedarf den Kalk entfernen und die eventuelle Blockade des Ventils beseitigen. Bei einer Prüfung ist durch Verschiebung des Hebels oder durch Lösen der Ventilmutter (je nach Ventiltyp) der Auslauf aus dem Sicherheitsventil zu öffnen. Dabei muss aus der Auslaufdüse des Ventils das Wasser ausfließen, was die einwandfreie Funktion des Ventils bestätigt.
Geschlossenes System (druckfestes System)
Offenes System (druckloses System)

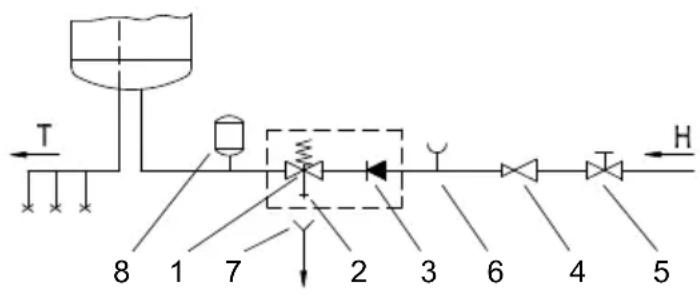

Legende:
1 - Sicherheitsventil 2 - Ablaufrohr 3 - Rückflussstopp 4 - Druckminderer 5 - Absperrventil
6 - Prüfstutzen 7 - Ablaufsiphon 8 - Expansionsgefäß H - Kaltwasser T - Warmwasser
Es darf kein Absperrventil zwischen dem Warmwasserbereiter und Sicherheitsventil installiert sein, da sonst die Funktion des Sicherheitsventils verhindert wird.
Der Warmwasserbereiter kann an die Haushaltswasserleitung ohne Reduzierventil angeschlossen werden, wenn der Druck in der Leitung niedriger als der Nenndruck ist. Sollte der Druck in der Leitung den Nenndruck überschreiten, so müssen Sie das Reduzierventil unbedingt einbauen.
Bevor Sie das Gerät an das Stromnetz anschließen, ist es unbedingt mit Wasser zu füllen. Bei der ersten Befüllung ist der Warmwasserhebel an der Mischbatterie zu öffnen. Der Warmwasserbereiter ist voll, wenn das Wasser durch das Ausflussrohr der Mischbatterie ausfließt.
ELEKTRISCHER ANSCHLUSS
Vor dem Anschluss an das Stromnetz muss ein angemessenes Anschlusskabel mit einem Mindestquerschnitt von 1,5 mm² (H05VV-F 3G 1,5 mm²) eingebaut werden. Dazu ist der Schutzdeckel abzuschrauben.
Der Anschluss des Warmwasserbereiters an das Stromnetz hat in Übereinstimmung mit den gültigen Normen zu erfolgen. Dem Gerät muss eine allpolige Trennvorrichtung vorgeschaltet werden, die sämtliche Speisepole gemäß den nationalen Installationsvorschriften unterbricht.

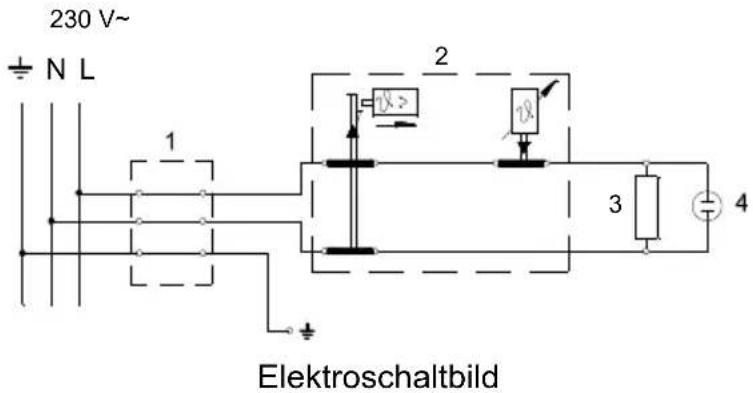

Legende:
1 - Anschlussklemme 2 - Thermostat mit zweipoliger Thermosicherung 3 - Heizkörper 4 - Kontrollleuchte
L - Phasenleiter N - Neutralleiter ± - Schutzleiter
HINWEIS: Vor jedem Eingriff ist der Warmwasserspeicher spannungsfrei zu schalten!
GEBRAUCH UND WARTUNG
Nach dem Anschluss an die Wasserleitung und das Stromnetz ist der Warmwasserbereiter zum Gebrauch bereit. Durch Drehen des
Thermostatdrehknopfes an der unteren Seite des Schutzdeckels können Sie die gewünschte Wassertemperatur zwischen 25 °C und 70 °C wählen. Wir empfehlen, den Drehknopf auf die "eco"-Position zu stellen. Das ist die sparsamste Einstellung; die Wassertemperatur beträgt etwa 55 °C, und die Kalkablagerung und der Wärmeverlust sind geringer als bei höherer Temperatur. Im Betriebszustand ist ein Geräusch im elektrischen Heizkörper hörbar. Die Funktion des elektrischen Heizkörpers wird durch die Kontrollleuchte angezeigt. An der Stirnseite des Heizkörpers ist das Bimetall-Thermometer angebracht, und die Zeiger bewegen sich im Uhrzeigersinn, wenn das warme Wasser im Heizkörper ist. Das Thermometer zeigt die Temperatur am Aufstellort an; durch das Drehen des Thermostatknopfes stellen Sie jedoch die Wassertemperatur im unteren Teil des Warmwasserbereiters ein. Die Folge kann eine Temperaturdifferenz zwischen den beiden Anzeigewerten sein. Wenn der Heizkörper längere Zeit nicht aktiv ist, verhindern Sie das Einfrieren seines Inhalts, indem Sie den Thermostatdrehknopf auf die Position "✗" stellen; der Heizkörper bleibt jedoch angeschlossen. In dieser Einstellung hält das Gerät bei minimalem Energieverbrauch das Wasser auf einer Temperatur von etwa 10 °C. Sollten Sie den Heizkörper ausschalten, müssen Sie bei Frostgefahr das Wasser auslassen. Danach kann an einer der angeschlossenen Armaturen das Warmwasserventil geöffnet werden. Das Wasser wird über den Kaltwassereinlauf oder über das Sicherheitsventil abgelassen, sodass der Hebel oder die Kappe des Sicherheitsventils wie bei der Kontrolle auf seine einwandfreie Funktion gedreht wird. Es ist sinnvoll, bei der Montage einen speziellen Reduziernippel (T-Stück) oder ein Auslassventil zwischen dem Sicherheitsventil und dem Zuflussrohr zu installieren.
Das verbleibende Restwasser im Gerät kann durch Abdrehen des Heizflansches abgelassen werden.
Die Oberflächen des Warmwasserspeichers können durch Abwischen mit einem feuchten Lappen und mit einer milden Waschmittellösung gereinigt werden. Verwenden Sie keine Lösungsmittel oder grobe Reinigungsmittel.
Ein regelmäßiger Service gewährleistet eine einwandfreie Funktion und lange Lebensdauer des Warmwasserspeichers.
In regelmäßigen Abständen, nicht länger als 36 Monate, ist die korrekte Funktion der Schutzanode durch einen beauftragten Fachmann zu prüfen, um die Garantie gegen Durchrostung des Kessels geltend machen zu können. Kalkrückstände sind zu entfernen. Die Schutzanode kann mit geringem Aufwand durch Messen des Anodenstromes geprüft werden.
Bei der Erwärmung des Wassers sind Kalkablagerungen im Speicher nicht ganz zu vermeiden. Diese können durch den Kundendienst entfernt werden. Die Kalkmenge im Inneren des Warmwasserspeichers hängt von der Wasserqualität und der eingestellten Warmwassertemperatur ab.
Der Kundendienst wird Ihnen nach der Überprüfung des Warmwasserspeichers auf Grund des festgestellten Zustands das Datum der nächsten Kontrolle empfehlen.
Bitte, versuchen Sie nicht, eventuelle Fehler am Gerät selbst zu beseitigen, wenden Sie sich lieber an den nächsten bevollmächtigten Kundendienst.
