BEDIENUNGSANLEITUNG LA1-UW36 BOSCH
| Max. power | 36W | 54W |
| Rated power (PHC) | 24W | 36 W |
| Sound pressure level | 110dB/96 dB (SPL) | 114 dB/98 dB (SPL) |
| Effective frequency range | 165 Hz to 16 kHz | 160 Hz to 19 kHz |
| (-10 dB) | ||
| Opening angle (at 1 KHz/4 KHz, -6 dB) | ||
| Horizontal | 190°/88° | 190°/88° |
| Vertical | 30°/8° | 30°/8° |
| Rated voltage | 100 V | 100 V |
| Rated impedance | 417 Ω | 278 Ω |
| Size of speaker | 5.25" (4x) | 5.25" (4x) |
| Magnet weight | 2.8 oz | 4.3 oz |
| Ambient temperature range | -25 to +55 °C | -25 to +55 °C |
| Safety | acc. to EN 60065 | acc. to EN 60065 |
| Connection | 4-pole-push-in | 4-pole-push-in |
| Terminal block | terminal block | terminal block |
| Colour | 9010/RAL 7044(-L) | 9010/RAL 7044(-L) |
| Dimensions (HxWxD) | 841x151x129 mm | 841x151x129 mm |
| Colour | 5.5kg | 6kg |
| Weight | 5.5kg | 6kg |
Technical performance data acc. to IEC 60268-5
Type number overview:
LA1-UW24-D 24W Column loudspeaker (black)
LA1-UW24-L 24W Column loudspeaker (white)
LA1-UW36-D 36W Column loudspeaker (black)
LA1-UW36-L 36W Column loudspeaker (white)
Column Loudspeakers
Security Systems
EN
Instructions for use
LA1-UW24-D/L
LA1-UW36-D/L


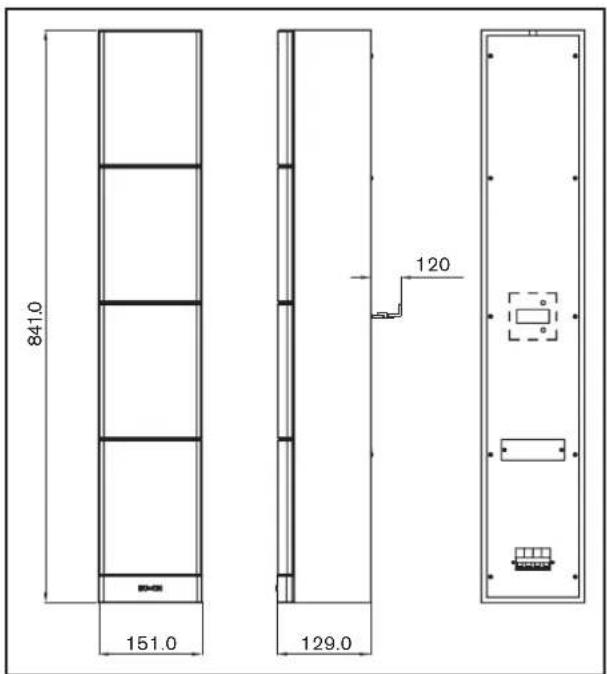

841.0 151.0 129.0 120Dimensions of LA1-UW24/36 (in mm)
line

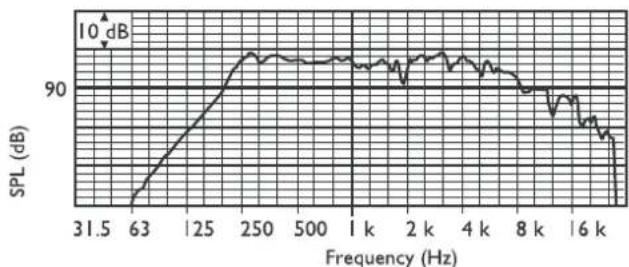

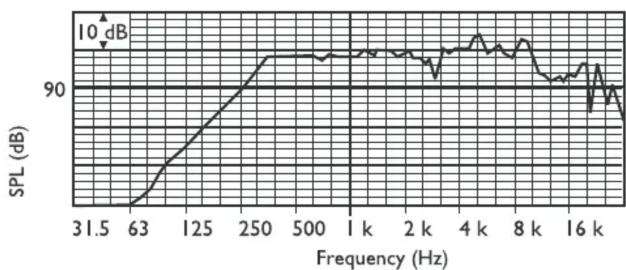

| Frequency (Hz) | SPL (dB) | | -------------- | -------- | | 31.5 | 80 | | 63 | 90 | | 125 | 95 | | 250 | 100 | | 500 | 98 | | 1k | 97 | | 2k | 96 | | 4k | 95 | | 8k | 93 | | 16k | 85 |Frequency response(LA1-UW24) Frequency response(LA1-UW36)


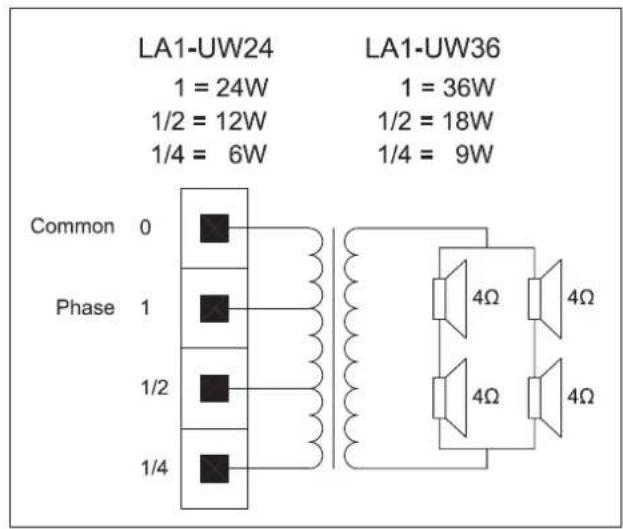

LA1-UW24 1 = 24W 1/2 = 12W 1/4 = 6W LA1-UW36 1 = 36W 1/2 = 18W 1/4 = 9W Common 0 Phase 1 1/2 1/4 4Ω 4Ω 4Ω 4ΩCircuit diagram of LA1-UW24/36
line
| Frequency (Hz) | SPL (dB) | | -------------- | -------- | | 31.5 | 63 | | 63 | 90 | | 125 | 90 | | 250 | 90 | | 500 | 90 | | 1k | 90 | | 2k | 90 | | 4k | 90 | | 8k | 90 | | 16k | 90 |LA1-UW24
radar

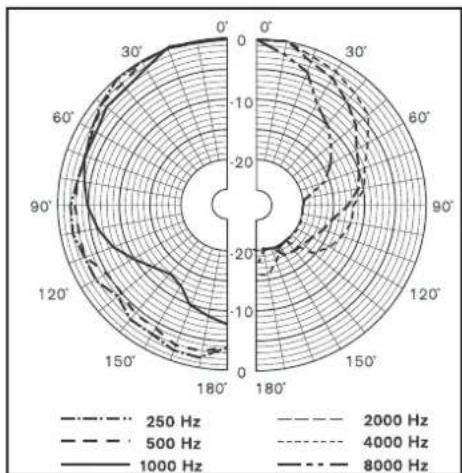

| Angle | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz | |---|---|---|---|---|---|---| | 0°-30° | -15 | -12 | -10 | -8 | -6 | -4 | | 30°-60° | -18 | -14 | -12 | -9 | -7 | -5 | | 60°-90° | -22 | -17 | -14 | -11 | -9 | -6 | | 90°-120° | -25 | -20 | -16 | -13 | -11 | -8 | | 120°-150° | -28 | -23 | -18 | -15 | -13 | -10 | | 150°-180° | -32 | -26 | -21 | -17 | -15 | -12 | | 180°-210° | -35 | -29 | -24 | -19 | -17 | -14 | | 210°-240° | -38 | -32 | -27 | -21 | -19 | -16 | | 240°-270° | -42 | -35 | -30 | -24 | -21 | -18 | | 270°-300° | -45 | -38 | -33 | -27 | -24 | -20 | | 300°-330° | -48 | -41 | -36 | -30 | -27 | -22 | | 330°-360° | -52 | -44 | -39 | -33 | -30 | -24 | The chart displays a radar or polar coordinate system with angular positions (in degrees) on the angular axis and frequency values on the radial axis. The frequency values are labeled at the end of each axis. There is only one data series in this view.Polar diagram horizontal (measured with pink noise)
radar

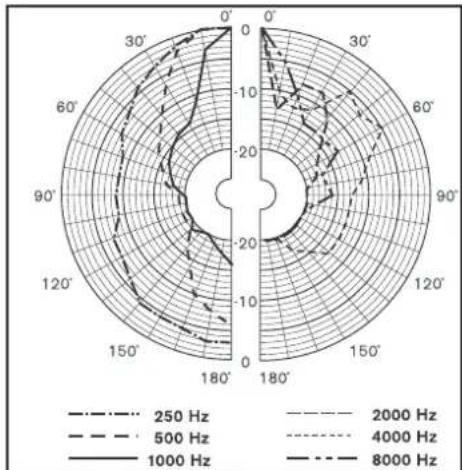

| Angle | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz | |---|---|---|---|---|---|---| | 0° | -15 | -18 | -22 | -12 | -14 | -16 | | 30° | -12 | -16 | -20 | -14 | -16 | -18 | | 60° | -10 | -14 | -18 | -16 | -18 | -20 | | 90° | -8 | -12 | -16 | -18 | -20 | -22 | | 120° | -6 | -10 | -14 | -20 | -22 | -24 | | 150° | -4 | -8 | -12 | -22 | -24 | -26 | | 180° | -2 | -6 | -10 | -24 | -26 | -28 | | 210° | 0 | -4 | -8 | -26 | -28 | -30 | | 240° | 2 | -2 | -6 | -28 | -30 | -32 | | 270° | 4 | 0 | -4 | -30 | -32 | -34 | | 300° | 6 | 2 | -2 | -32 | -34 | -36 | | 330° | 8 | 4 | 0 | -34 | -36 | -38 | | 360° | 10 | 6 | 2 | -36 | -38 | -40 |Polar diagram vertical (measured with pink noise)
LA1-UW36
radar

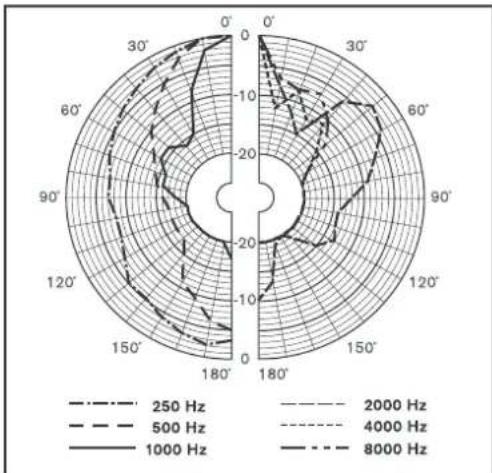

| Frequency | Angle (°) | Value | |---|---|---| | 250 Hz | 0 | -1.5 | | 250 Hz | 30 | -1.2 | | 250 Hz | 60 | -1.0 | | 250 Hz | 90 | -0.8 | | 250 Hz | 120 | -0.6 | | 250 Hz | 150 | -0.4 | | 250 Hz | 180 | -0.2 | | 250 Hz | 210 | 0.0 | | 250 Hz | 240 | 0.2 | | 250 Hz | 270 | 0.4 | | 250 Hz | 300 | 0.6 | | 250 Hz | 330 | 0.8 | | 250 Hz | 360 | 1.0 | | 250 Hz | 390 | 1.2 | | 250 Hz | 420 | 1.4 | | 250 Hz | 450 | 1.6 | | 250 Hz | 480 | 1.8 | | 250 Hz | 510 | 2.0 | | 250 Hz | 540 | 2.2 | | 250 Hz | 570 | 2.4 | | 250 Hz | 600 | 2.6 | | 250 Hz | 630 | 2.8 | | 250 Hz | 660 | 3.0 | | 250 Hz | 690 | 3.2 | | 250 Hz | 720 | 3.4 | | 250 Hz | 750 | 3.6 | | 250 Hz | 780 | 3.8 | | 250 Hz | 810 | 4.0 | | 250 Hz | 840 | 4.2 | | 250 Hz | 870 | 4.4 | | 250 Hz | 900 | 4.6 | | 250 Hz | 930 | 4.8 | | 250 Hz | 960 | 5.0 | | 250 Hz | 990 | 5.2 | | 250 Hz | 1020 | 5.4 | | 250 Hz | 1050 | 5.6 | | 250 Hz | 1080 | 5.8 | | 250 Hz | 1110 | 6.0 | | 250 Hz | 1140 | 6.2 | | 250 Hz | 1170 | 6.4 | | 250 Hz | 1200 | 6.6 | | 250 Hz | 1230 | 6.8 | | 250 Hz | 1260 | 7.0 | | 250 Hz | 1290 | 7.2 | | 250 Hz | 1320 | 7.4 | | 250 Hz | 1350 | 7.6 | | 250 Hz | 1380 | 7.8 | | 250 Hz | 1410 | 8.0 | | 250 Hz | 1440 | 8.2 | | 250 Hz | 1470 | 8.4 | | 250 Hz | 1500 | 8.6 | | 250 Hz | 1530 | 8.8 | | 250 Hz | 1560 | 9.0 | | 250 Hz | 1590 | 9.2 | | 250 Hz | 1620 | 9.4 | | 250 Hz | 1650 | 9.6 | | 250 Hz | 1680 | 9.8 | | 250 Hz | 1710 | 10.0 | | 250 Hz | 1740 | -1.3 | | ... (with label '1' in the image) is an error bar and not present in the provided code.Polar diagram horizontal (measured with pink noise)
radar

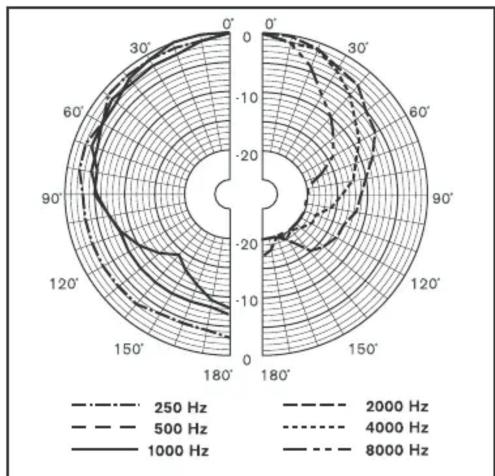

| Angle | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz | |---|---|---|---|---|---|---| | 0° | -15 | -12 | -18 | -16 | -14 | -13 | | 30° | -12 | -10 | -16 | -14 | -12 | -11 | | 60° | -8 | -6 | -12 | -10 | -8 | -7 | | 90° | -4 | -2 | -8 | -6 | -4 | -3 | | 120° | -2 | 2 | -4 | -2 | 0 | 2 | | 150° | 2 | 4 | 0 | 2 | 4 | 6 | | 180° | 4 | 6 | 2 | 4 | 6 | 10 | | 210° | 6 | 8 | 4 | 6 | 8 | 12 | | 240° | 8 | 10 | 6 | 8 | 10 | 14 | | 270° | 10 | 12 | 8 | 10 | 12 | 16 | | 300° | 12 | 14 | 10 | 12 | 14 | 18 | | 330° | 14 | 16 | 12 | 14 | 16 | 20 | | 360° | 16 | 18 | 14 | 16 | 18 | 22 | | 390° | 18 | 20 | 16 | 18 | 20 | 24 | | 420° | 20 | 22 | 18 | 20 | 22 | 26 | | 450° | 22 | 24 | 20 | 22 | 24 | 28 | | 480° | 24 | 26 | 22 | 24 | 26 | 30 | | 510° | 26 | 28 | 24 | 26 | 28 | 32 | | 540° | 28 | 30 | 26 | 28 | 30 | 34 | | 570° | 30 | 32 | 28 | 30 | 32 | 36 | | 600° | 32 | 34 | 30 | 32 | 34 | 38 | | 630° | 34 | 36 | 32 | 34 | 36 | 40 | | 660° | 36 | 38 | 34 | 36 | 38 | 42 | | 690° | 38 | 40 | 36 | 38 | 40 | 44 | | 720° | 40 | 42 | 38 | 40 | 42 | 46 | | Note: The frequency values are estimated based on the provided code. The chart displays a single data series for each frequency level. The frequency values are labeled as 'Hz' in the legend. The chart is saved as a PNG file named 'image_footnote.png'.Polar diagram vertical (measured with pink noise)
