Pre Box S2 Analogue - Empfänger PRO-JECT - Kostenlose Bedienungsanleitung

Produkttyp	Vorverstärker (Receiver)
Marke	Pro-Ject Audio Systems
Modell	Pre Box S2 Analogue
Frequenzgang	20 Hz - 40 kHz (+0 / -0,5 dB)
Signal-Rausch-Abstand	100 dB (A-gewichtet)
Klirrfaktor	< 0,0005 %
Verstärkung	8,5 dB (Pre-Out), -2 dB (Fix Output)
Eingänge	3 Hochpegeleingänge (2x RCA/Cinch, 1x 3,5 mm Klinke)
Ausgänge	1 Paar RCA/Cinch (Pre-Out), 1x 3,5 mm Stereo (Fix Output), 1x 2,5 mm Trigger-Ausgang (12 V DC)
Eingangsimpedanz	15 kOhm
Netzteil	Steckernetzteil, 5V/1A DC
Stromaufnahme	100 mA AC, < 1 W (Stand-By)
Abmessungen (B x H x T)	103 x 36 x 120 mm (mit Buchsen)
Gewicht	405 g (ohne Netzteil)
Fernbedienung	Ja, inklusive (Batterie CR2032 oder CR2025)
Stand-By	Ja, über Taste oder Fernbedienung
Lautstärkeregelung	Drehknopf an der Front oder Fernbedienung
Eingangswahl	Taster an der Front oder Fernbedienung
Reinigung	Mit einem trockenen, fusselfreien Tuch; keine Reinigungsmittel
Sicherheit	Nur mit mitgeliefertem Netzteil; keine Feuchtigkeit; Gerät vor Anschlussarbeiten vom Netz trennen
Reparatur und Service	Bei Störungen an autorisierten Fachhändler wenden; nur im Originalkarton einsenden

Häufig gestellte Fragen - Pre Box S2 Analogue PRO-JECT

Wie schalte ich den Vorverstärker ein?

Drücken Sie kurz die linke Taste auf der Gerätefront. Die blaue LED über der Taste leuchtet auf. Zum Ausschalten (Stand-By) drücken Sie die Taste länger.

Wie wähle ich den gewünschten Eingang?

Drücken Sie kurz die rechte Taste an der Front. Die zugehörige LED zeigt den aktiven Eingang an (Eingang 1, 2 oder 3). Alternativ können Sie die Eingänge auch über die Fernbedienung mit den Tasten Eingang + und Eingang – wählen.

Wie stelle ich die Lautstärke ein?

Drehen Sie den Lautstärkeknopf auf der rechten Seite der Front. Alternativ verwenden Sie die Taste Lautstärke + und Lautstärke – auf der Fernbedienung.

Welches Netzteil ist erforderlich?

Verwenden Sie ausschließlich das mitgelieferte Steckernetzteil mit 5V/1A DC. Achten Sie darauf, dass die Netzspannung der Steckdose mit der auf dem Netzteil angegebenen Spannung übereinstimmt.

Kann ich den Vorverstärker mit einem Endverstärker verbinden?

Ja, schließen Sie den Endverstärker an den Pre-Out Ausgang (RCA/Cinch) an. Dies ist der geregelte Vorverstärkerausgang.

Wofür ist der Fix Output (3,5 mm)?

Der Fix Output liefert ein unabhängig von der Lautstärkeeinstellung festes Signal (-2 dB). Er eignet sich für Aufnahmegeräte oder einen Kopfhörerverstärker wie die Pro-Ject Head Box.

Wie wechsle ich die Batterie der Fernbedienung?

Entriegeln Sie das Batteriefach an der Rückseite der Fernbedienung und ziehen Sie es heraus. Legen Sie eine neue CR2032 oder CR2025 (3V) ein. Achten Sie auf die richtige Polung. Schieben Sie das Fach wieder ein.

Welche Sicherheitshinweise sind zu beachten?

Trennen Sie das Gerät vor dem Anschließen oder Abziehen von Kabeln vom Stromnetz. Fassen Sie das Netzteil nicht mit feuchten Händen an. Vermeiden Sie Flüssigkeitseintritt und stellen Sie keine Gegenstände mit Flüssigkeit oder offenem Feuer auf das Gerät.

Was bedeuten die LEDs an der Front?

Die blaue LED über der Stand-By-Taste leuchtet, wenn das Gerät eingeschaltet ist. Die drei LEDs unter dem Eingangswahl-Taster zeigen den aktiven Eingang an (Eingang 1, 2 oder 3).

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse nur mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel, da diese die Oberfläche beschädigen könnten.

BEDIENUNGSANLEITUNG Pre Box S2 Analogue PRO-JECT

Bedienungsanleitung Pro-Ject Pre Box S2 Analogue

Wir bedanken uns für den Kauf eines Vorverstärkers von Pro-Ject Audio Systems.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergeste haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezogene werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Netzteil oder Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft oder gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

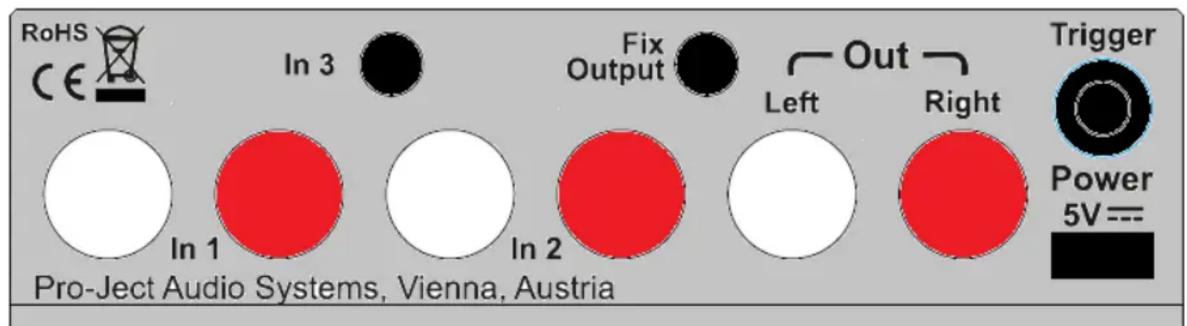

Anschlüsse

Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrenntem Gerät vor.

Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals, weiße Buchsen führen das Signal des linken Kanals.

Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.

An den Hochpegeleingängen In 1, In 2 und In 3 können Geräte wie z.B. CD-Spieler, Rundfunkempfänger, TV-Gerät oder Videorekorder angeschlossen werden.

Vorverstärkerausgang

Am Vorverstärkerausgang Out werden Endverstärker oder Aktiv-Lautsprecher angeschlossen.

Fixer Line-Level Ausgang (Fix Output)

Der fixe Line-Level Ausgang (3.5mm) kann mit einem analogen Aufnahme-Gerät oder einem Kopfhörer-Verstärker, wie einer Pro-Ject Head Box, verbunden werden.

Netzanschluss

Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst den Stecker des Versorgungskabels mit der Buchse Power 5V an der Rückseite des Geräts. Stellen Sie dann die Verbindung zum Stromnetz her.

Fernsteuern, Ferneinschalten anderer Geräte, Schaltspannung

Der Vorverstärker ist mit einem 12-V Trigger Ausgang (2,5mm Buchse) ausgestattet um andere Pro-Ject Produkte fernzuschalten welche einen Trigger Eingang aufweisen (wie Amp Box S2). Trigger Kabel sind als Accessoire verfügbar.

Wir empfehlen als Schaltleitung ein Koaxialkabel. Achten Sie auf korrekte Polung.

Schalt- und Steuerleitungen dürfen nur bei vom Netz getrenntem Vorverstärker und vom Netz getrenntem Endverstärker, bzw. vom Netz getrennter Switch Box S an- und abgeschlossenen werden. Nichtbeachten kann zu Schäden in der Schaltung führen.

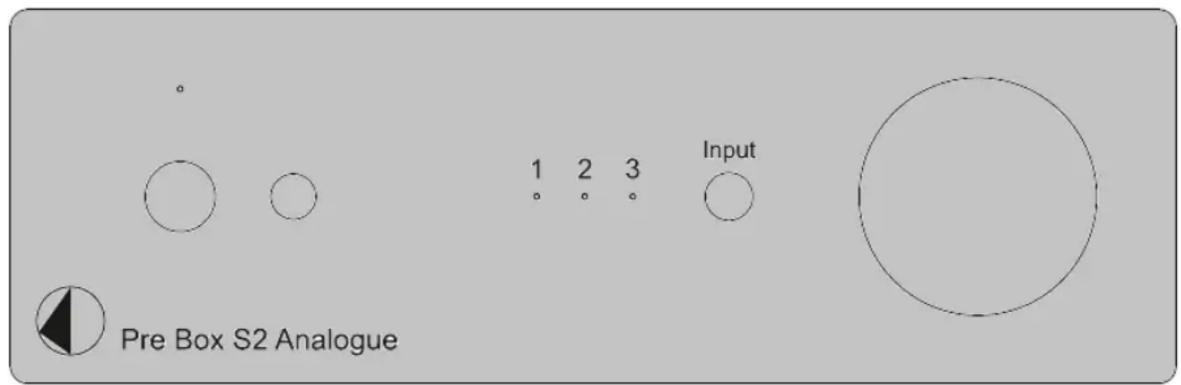

Bedienelemente am Gerät

Einschalten und Schalten in Stand-By

Kurzes Drücken der Taste links auf der Gerätefront nimmt das Gerät in Betrieb, langes Drücken schaltet es in Stand-By zurück. Die blaue Leuchtanzeige über der Stand-By-Taste zeigt an, dass das Gerät eingeschaltet ist.

Eingangswahl

Nach dem Einschalten wählt kurzes Drücken der Taste rechts am Gerät alternierend die Eingänge 1, 2 oder 3 an. Der angewählte Eingang wird von der dem Eingang zugeordneten LED angezeigt.

Einstellen der Lautstärke

Durch Drehen des Knopfes rechts auf der Gerätefront wird die gewünschte Lautstärke eingestellt.

Fernbedienung

schaltet das Gerät ein und schaltet es in Stand-By zurück.

und

stellen die Lautstärke ein

und

wählen die Eingänge an

Batteriewechsel bei der Fernbedienung

Gehen Sie dazu bitte wie folgt vor:

- Entriegeln sie das Batteriefach und ziehen Sie es heraus

• Legen Sie eine volle Batterie ein.

Achten Sie dabei auf die richtige Polung!

• Schieben Sie das Batteriefach wieder ein

Batterietyp: 1 x CR2032 / 3V oder 1 x CR2025 / 3V

Verbrauchte Batterien gehören nicht in den Hausmüll. Bitte entsorgen Sie ihre alten Batterien bei einer Batteriesammelstelle, die Sie in vielen Supermärkten und häufig auch in der Nähe von Glas- und Altpapier-Containern angebracht finden.

Technische Daten Pro-Ject Pre Box S2 Analogue

Frequenzgang:	20Hz - 40kHz (+0 - 0,5dB)
Geräuschspannungsabstand:	100dB (A-gewichtet)
Klirrfaktor:	0,0005%
Verstärkung:	8,5 dB – Out; -2dB - Fix Output
Vorverstärkerausgang (Pre-Out):	1 Paar RCA/Cinch-Buchsen
Hochpegeleingänge:	2 Paare RCA/Cinch-Buchsen, 1x 3,5mm Buchse
Eingangs Impedanz:	15kOhm
Hochpegel Ausgang:	Stereo 3,5mm kaoxiale Buchse
Schaltspannung (Ausgang Trigger Pre):	12V Gleichspannung
Schaltspannungsausgang (Trigger Pre):	2-polige Klinkenbuchse ∅ 2,5mm
Netzanschluss:	Steckernetzteil, 5V/1A DC
Stromaufnahme:	100mA AC, <1W in Stand-By
Batterien Fernbedienung:	1 x CR2032 / 3V oder 1 x CR2025 / 3V
Maße B x H x T (T mit Buchsen):	103 x 36 x 120 mm
Gewicht:	405g ohne Netzteil

Im Servicefall

Fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH	Audio Tuning GmbH	Marlex Audiophile Produkte
Schenkendorfstraße 29	Margaretenstraße 98	Stampferbacherstraße 40
D-45472 Mülheim an der Ruhr	A-1050 Wien	CH-8006 Zürich
Tel.: [phone]	Tel.: [phone]	Tel.: [phone]
Fax: [phone]	Fax: [phone]	Fax: [phone]
E-Mail: [e-mail]	E-Mail: [e-mail]	E-Mail: [e-mail]
Internet: www.audiotra.de	Internet: www.audiotuning.com	Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Geräten, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Copyright

Pro-Ject Audio Systems © 2017, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter www.audiotra.de/entsorgung. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
