Head Box S2 Digital - Empfänger PRO-JECT - Kostenlose Bedienungsanleitung

Produkttyp	Kopfhörerverstärker mit digitalem Eingang (DAC)
Marke	Pro-Ject Audio Systems
Modell	Head Box S2 Digital
Abmessungen (B x H x T)	103 x 37 x 122 mm (inkl. Buchsen und Lautstärkeregler)
Gewicht	360 g (ohne Netzteil)
Stromversorgung	5 V DC, 1 A über beiliegendes Steckernetzteil oder USB-Eingang
Netzspannung	220–240 V, 50 Hz (Netzteil)
Digital-Eingänge	1 x koaxial (S/PDIF), 1 x optisch (TOSlink), 1 x USB B
Analog-Ausgänge	1 Paar variable RCA/Cinch-Buchsen (Line)
Kopfhörerausgang	6,3 mm Klinkenbuchse, 8 Ohm oder größer
D/A-Wandler-Chip	ESS9038K2M 32-bit
Samplingfrequenzen USB	PCM bis 32 Bit / 768 kHz, DSD bis DSD256
Samplingfrequenzen koaxial/optisch	PCM bis 24 Bit / 192 kHz
Ausgangsleistung	68 mW an 30 Ohm, 6,6 mW an 600 Ohm
Frequenzgang	20 Hz – 20 kHz
Signal-Rausch-Abstand	120 dB
Klirrfaktor (THD)	0,0007 % bei 0 dB, 2 V RMS, 1 kHz
Filter	Umschaltbare digitale Filter (werksseitig voreingestellt, speichert Auswahl)
DSD-Unterstützung	Ja, über USB mit Treiberinstallation (nur Windows)
Treiberinstallation	Erforderlich für Windows, nicht für macOS
Besonderheiten	Stummschaltung der RCA-Ausgänge bei Kopfhöreranschluss
Sicherheitshinweise	Netzteil nur mit passender Spannung verwenden; Gerät vor Flüssigkeiten schützen; Anschlüsse nur im ausgeschalteten Zustand vornehmen
Garantie & Service	Kontaktieren Sie zunächst Ihren Fachhändler

Häufig gestellte Fragen - Head Box S2 Digital PRO-JECT

Wie schließe ich die Head Box S2 Digital an meinen Computer an?

Verbinden Sie das Gerät über ein USB-Kabel mit einem freien USB-Port Ihres Computers. Bei Windows muss der beiliegende USB-Treiber installiert werden. Stellen Sie unter Windows in den Soundeinstellungen das Gerät als Standard-Wiedergabegerät ein und wählen Sie 24 Bit / 192 kHz als Standardformat.

Welche Kopfhörerimpedanzen sind unterstützt?

Der Kopfhörerausgang ist für Impedanzen ab 8 Ohm ausgelegt. Niedrigere Impedanzen können zu Überlastung führen.

Kann ich das Gerät auch ohne Netzteil nur über USB mit Strom versorgen?

Ja, das Gerät kann direkt über den USB-Eingang mit Strom versorgt werden. Beachten Sie jedoch, dass bei gleichzeitig angeschlossenem Netzteil und USB die doppelte Stromversorgung zu Klangeinbußen führen kann. Trennen Sie in diesem Fall das Netzteil.

Wie schalte ich zwischen den digitalen Filtern um?

Drücken Sie den Taster Filter auf der Frontseite. Die Auswahl wird gespeichert und bleibt auch nach einem Neustart erhalten.

Warum leuchtet die DSD-LED nicht, obwohl ich DSD-Dateien abspiele?

Stellen Sie sicher, dass der USB-Treiber installiert ist (nur Windows) und Ihre Abspielsoftware DSD-konfiguriert ist. Die DSD-LED leuchtet nur bei DSD-Signalen am USB-Eingang.

Ich habe keinen Ton am Kopfhörer. Woran kann das liegen?

Überprüfen Sie die Lautstärkeeinstellung – sie muss aus der Minimalposition gedreht sein. Stellen Sie sicher, dass der Kopfhörer fest eingesteckt ist und die Impedanz über 8 Ohm liegt. Prüfen Sie auch, ob die RCA-Ausgänge nicht versehentlich aktiviert sind (bei Kopfhöreranschluss werden sie stummgeschaltet).

Kann ich einen optischen oder koaxialen Eingang gleichzeitig mit USB nutzen?

Ja, Sie können alle drei digitalen Eingänge anschließen. Die Umschaltung erfolgt über den Input-Taster. Eine gleichzeitige Wiedergabe ist nicht möglich.

Wie reinige und pflege ich das Gerät?

Verwenden Sie ein trockenes, fusselfreies Tuch zur Reinigung des Gehäuses. Vermeiden Sie Flüssigkeiten und Reinigungsmittel. Ziehen Sie vor der Reinigung den Netzstecker.

Was tun bei einem Defekt oder Servicefall?

Wenden Sie sich zunächst an Ihren Fachhändler. Wenn der Fehler bestätigt wird, senden Sie das Gerät im Originalkarton an die für Ihr Land zuständige Vertretung (Adressen in der Bedienungsanleitung).

Welche Garantiebedingungen gelten?

Die Garantieleistungen werden nur erbracht, wenn das Gerät im Originalkarton eingesendet wird. Heben Sie daher die Verpackung auf. Technische Änderungen bleiben vorbehalten.

BEDIENUNGSANLEITUNG Head Box S2 Digital PRO-JECT

Wir bedanken uns für den Kauf eines Kopfhörerverstärkers von Pro-Ject Audio Systems.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergeste haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezog werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzt oder Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeiten ins Netzteil oder Gerät gelangen, bzw. darauf getropft oder gespritzt werden. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

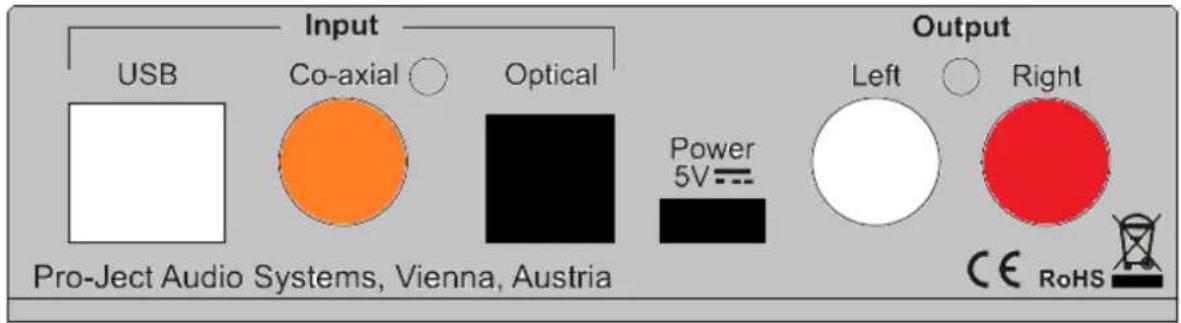

Anschlüsse

Nehmen Sie alle An- und Abschlüsse, mit Ausnahme des Computer- und des

Kopfhöreranschlusses, ausschließlich bei vom Netz getrennten Gerät vor. Der Anschluss an den eingeschalteten Computer darf erst nach dem Netzanschluss und Einschalten der Head Box S2 Digital erfolgen.

Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals, weiße Buchsen führen das Signal des linken Kanals.

Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.

Netzanschluss

Das Gerät bietet zwei Möglichkeiten der Stromzufuhr:

1. USB Eingang ist nicht in Verwendung: Verbinden Sie den Anschluss des Netzteils mit dem Niederspannungseingang (5V DC) des Gerätes bevor Sie es mit dem Stromnetz verbinden.

2. USB Eingang ist in Verwendung: Das Gerät kann direkt über den USB Eingang mit Strom versorgt werden. In diesem Fall ist es deutlich empfohlen das Netzteil vom Gerät zu trennen, da es durch die doppel-Belegung der Stromzufuhren zu Klangeinbußen kommen könnte.

Ausgänge

Das Gerät ist ausgestattet mit einem Paar variabler RCA Ausgänge. Verbinden Sie den Ausgang (Output) mit einem Line Level Eingang (wie AUX, Tape, CD) Ihres Verstärkers.

Kopfhörerwiedergabe

Verbinden Sie den Kopfhörerausgang (6,3mm Buchse) auf der Gerätefront mit einem Kopfhörer Ihrer Wahl. Sobald dieser Ausgang verbunden ist, schalten die RCA Ausgänge auf der Rückseite stumm.

Eingänge

Das Gerät bietet drei digitale Eingänge: USB, optisch und koaxial.

USB: Für den Anschluss an einen Computer. Verbinden Sie den USB Eingang des Gerätes mit einem freien USB Ausgang Ihres Computers und schalten Sie diesen ein, bzw gehen Sie sicher, dass dieser eingeschalten ist.

Installation des Treibers (nur für Windows ^® PCs)

*Für den Betrieb an einem Windows® Computer muss ein USB Treiber (beiliegend auf CD) installiert werden. MacOS® Betriebssysteme benötigen keine Installation eines zusätzlichen Treibers.

Verbinden Sie die USB-Schnittstelle des eingeschalteten Gerätes mit einer USB-Buchse Ihres eingeschalteten Computers.

Zum Beispiel an einem Windows ^® 7 Rechner:

→Systemleiste → Hardware und Sound → Sound → Wiedergabegeräte: wählen Sie Speaker/Project Head Box S2 Digital

→ Eigenschaften → Unterstützte Formate: gehen Sie sicher, dass nichts ausgewählt ist

→ Pegel → Hauptlautstärke: Einstellung muss 100 sein

→ Verbesserungen: Alle Soundeffekte deaktivieren

→ Erweitert → Standardformat: wählen Sie 24bit / 192kHz (Studioqualität)

Der Anschluss muss direkt an einer USB-Buchse des Computers erfolgen. Bei einem Anschluss an einen USB-Hub oder USB-Switcher kann es zur Beeinträchtigung der Funktion kommen.

Koaxial und optisch: Verwenden Sie geeignete Kabel um Quellgeräte mit digitalen Ausgängen, wie CD Playern, Streamern oder TV Geräten, zu verwenden.

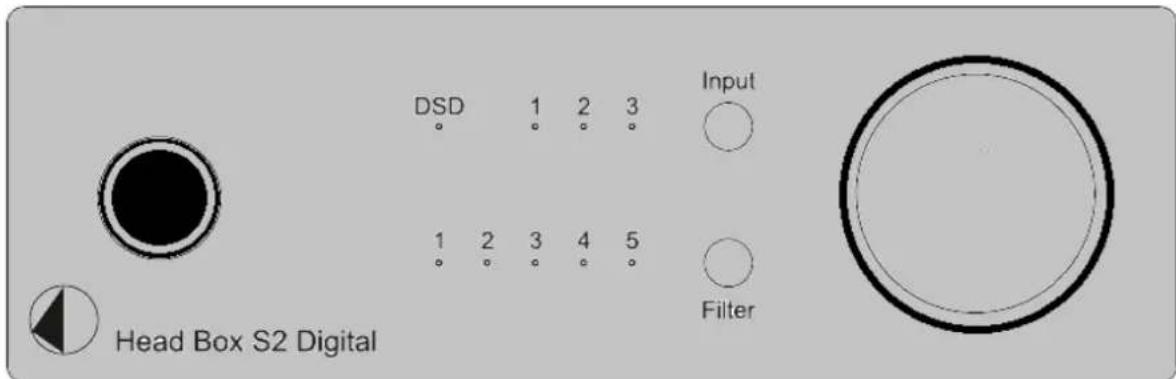

Bedienelemente am Gerät

Bitte stellen Sie vor dem Anschluss des Kopfhörers die Lautstärke auf Minimum.

Achten Sie bitte darauf beim Anschluss eines Kopfhörers die niedrigste zulässige Impedanz von 8 Ohm nicht zu unterschreiten.

Eingangswahl

Nachdem das Gerät eingeschalten wurde kann zwischen den drei Eingängen mit dem Taster Input geschalten werden. Der ausgewählte Eingang wird durch eine LED angezeigt (1- Optisch, 2- Koaxial, 3- USB). Eine blinkende LED weist auf kein verfügbares Signal hin

Einstellen der Lautstärke

Mit dem Drehregler stellen Sie die gewünschte Lautstärke ein.

DSD

Die LED DSD erleuchtet sobald ein DSD Signal am USB Eingang vorliegt. Für die Wiedergabe von DSD Dateien müssen Sie den beiliegenden Treiber installieren, ebenso ist eine Software notwendig um DSD Dateien abzuspielen.

Filter

Der Knopf Filter schaltet zwischen den digitalen Filtern des D/A Wandlers in folgender Reihung:

Das Gerät merkt sich den ausgewählten Filter und speichert diesen auch über den Neustart des Gerätes hinaus.

Mögliche Bedienfehler und Störungen

Kein Signal auf einem oder beiden Kanälen:

Die Stecker eines Signalkabels im Signalweg sind nicht fest genug auf die Buchsen aufgesteckt und haben keinen Signalkontakt.

Die Signalverbindung zwischen Geräten ist bedingt durch einen Kabelbruch oder eine fehlerhafte Lötstelle an den Steckverbindern unterbrochen.

Kopfhörer ohne Funktion:

Der Lautstärkesteller steht in der Minimal-Position.

Der Tape-Monitor des Verstärkers ist nicht aktiviert.

Technische Daten Pro-Ject Head Box S2 Digital

Ausgangsleistung: 68mW/30 Ohm, 6,6mW/600 Ohm

Kopfhöreranschluss: 8 Ohm oder größer

Geräuschspannungsabstand: 120dB

Frequenzgang: 20Hz - 20kHz

Klirrfaktor: 0,0007% bei 0dB, 2V RMS, 1kHz

Kopfhörerbuchse: 3-polige Klinkenbuchse ∅ 6,3mm

Hochpegelausgang: 1 Paar RCA/Cinch-Buchsen (Variable)

D/A-Wandler: 1x ESS9038K2M 32 bit

Sampling-Frequenzen

USB-Schnittstelle: DSD bis DSD256, PCM bis 32b/768kHz

Koaxialer Digitaleingang: PCM bis 24b/192kHz

Optischer Digitaleingang: PCM bis 24b/192kHz

Digitaleingänge: 1 x koaxial (S/PDIF), 1 x optisch (TOSlink ^® ), 1 x USB B-Schnittstelle

Netzanschluss: Steckernetzteil, 5V/1A DC; 220 - 240V, 50Hz

Maße B x H x T: 103 x 37 x 122 (mit Buchsen und Lautstärkeregler)

Gewicht: 360g ohne Netzteil

Im Servicefall

Fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH

Schenkendorfstraße 29

D-45472 Mülheim an der Ruhr

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.audiotra.de

Audio Tuning Vertriebs GmbH

Margaretenstraße 98

A-1050 Wien

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.audiotuning.com

Marlex Audiophile Produkte

Stampferbacherstraße 40

CH-8006 Zürich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Geräten, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Copyright, Warenzeichen

Pro-Ject Audio Systems ^® 2017, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Windows XP ^® , Windows Vista ^® , Windows 7 ^® , Windows 8 ^® , Windows 10 ^® sind eingetragene Warenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern. Mac ^® and Mac OS ^® sind eingetragene Warenzeichen der Apple Corporation, registriert in den USA und/oder anderen Ländern. Dolby ^® ist ein eingetragenes Warenzeichen der Dolby Laboratories. DTS ^™ ist ein eingetragenes Warenzeichen der DTS, Inc.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter www.audiotra.de/entsorgung. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
