Head Box DS2 B - Empfänger PRO-JECT - Kostenlose Bedienungsanleitung

Produkttyp	Kopfhörerverstärker
Modell	Head Box DS2 B
Marke	Pro-Ject Audio Systems
Abmessungen (B x H x T) Aluminium	206 x 71 x 218 mm
Abmessungen (B x H x T) Wood	240 x 72 x 218 mm
Gewicht Aluminium	1461 g (ohne Netzteil)
Gewicht Wood	1940 g (ohne Netzteil)
Stromversorgung	Steckernetzteil 18V/1A DC (im Lieferumfang)
Leistungsaufnahme Standby	<1 W
Kopfhörerausgänge	Unsymmetrisch: 6,3 mm Klinke; Symmetrisch: 4-Pin XLR
Line-Eingänge	1 Paar RCA, 1 Paar XLR
Bypass-Ausgänge	1 Paar RCA, 1 Paar XLR
Trigger	Eingang und Ausgang 12V (2,5 mm Klinke)
Verstärkung unsymmetrisch	0, 3, 9, 12 dB (einstellbar)
Verstärkung symmetrisch	6, 9, 15, 18 dB (einstellbar)
Stromeinstellung	High, Mid, Low
Rauschabstand	98 dB (A-bewertet)
Frequenzbereich	20 Hz - 20 kHz (±0,2 dB)
Klirrfaktor (THD)	0,02 %
Ausgangsleistung	250 mW/8 Ω, 550 mW/33 Ω, 290 mW/300 Ω
Kopfhörerimpedanz	>8 Ω
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheitshinweis	Netzteil vor Feuchtigkeit schützen. Gerät nur in trockener Umgebung betreiben. Ausreichende Belüftung sicherstellen.

Häufig gestellte Fragen - Head Box DS2 B PRO-JECT

Wie schalte ich den Head Box DS2 B ein?

Drücken Sie den Taster auf der linken Seite der Gerätefront. Die blaue LED zeigt an, dass das Gerät eingeschaltet ist. Alternativ kann das Gerät über ein 12V-Triggereingang ferngeschaltet werden.

Welche Kopfhörer kann ich anschließen?

Unsymmetrische Kopfhörer mit 6,3 mm Klinkenstecker und symmetrische Kopfhörer mit 4-Pin-XLR-Stecker sind kompatibel. Die Kopfhörerimpedanz sollte über 8 Ohm liegen.

Wie wähle ich den Eingang?

Drücken Sie die Taste 'Input', um zwischen dem symmetrischen XLR- und dem unsymmetrischen RCA-Eingang umzuschalten.

Wie stelle ich die Verstärkung ein?

Verwenden Sie die Tasten ◀▶ neben der LED-Anzeige, um die Verstärkung für den aktuellen Eingang anzupassen. Unsymmetrisch: 0, 3, 9, 12 dB. Symmetrisch: 6, 9, 15, 18 dB.

Was bewirkt die Stromeinstellung (Current Setting)?

Mit der Taste 'Current Setting' können Sie den Ausgangsstrom in drei Stufen einstellen: High, Mid und Low. Dies beeinflusst die Anpassung an die Kopfhörerimpedanz.

Was muss ich vor dem Anschließen von Kopfhörern beachten?

Drehen Sie den Lautstärkeregler auf Minimum, bevor Sie Kopfhörer anschließen, um plötzliche laute Töne zu vermeiden.

Das Gerät schaltet sich nicht ein – woran kann das liegen?

Prüfen Sie, ob das Netzteil korrekt angeschlossen ist und die Steckdose Spannung führt. Wenn ein Triggersignal anliegt, kann das Gerät nicht über den Fronttaster ausgeschaltet werden.

Warum höre ich auf einem oder beiden Kanälen nichts?

Mögliche Ursachen: Die Stecker der Signalkabel sind nicht fest genug eingesteckt, das Kabel ist defekt, die Lautstärke steht auf Minimum, die Signalquelle ist ausgeschaltet oder der Tape-Monitor-Schalter des Verstärkers ist aktiviert.

Kann ich den Head Box DS2 B mit einem Verstärker verbinden?

Ja, schließen Sie den fixen Signalausgang Ihres Verstärkers an die RCA- oder XLR-Eingänge des Kopfhörerverstärkers an. Die Bypass-Ausgänge können für Aufnahmegeräte genutzt werden.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden. Achten Sie darauf, dass keine Feuchtigkeit in das Gerät gelangt.

BEDIENUNGSANLEITUNG Head Box DS2 B PRO-JECT

Wir bedanken uns für den Kauf dieses Kopfhörerverstärkers von Pro-Ject Audio Systems. Bitte lesen Sie nachfolgende Anleitung vor Inbetriebnahme sorgfältig durch!

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem Netzteil angegebenen Spannung entspricht. Um in einer Gefahrensituati on die Verbindung zum Stromnetz unterbrechen zu können, muss das Netzteil aus der Netzsteckdose gezogen werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Netzteil immer am Gehäuse oder Stecker. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzteil oder Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft oder gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig. Die Röhren im Gerät entwickeln Wärme. Sorgen Sie deshalb für ausreichende Belüftung. Decken Sie die Lüftungsschlitze am Gehäuse niemals ab. Stellen Sie keine weiteren Geräte auf das Gerät.

Anschlüsse

Nehmen Sie Anschlüsse und das Trennen von Anschlüssemnur bei vom Netz getrenntem Gerät vor. Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals, weiße oder schwarze Buchsen führen das Signal des linken Kanals.

Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.

Anschluss an Verstärker / Signalquelle

Verbinden Sie den Fixen Signalausgang Ihres Verstärkers mit den Input RCA-Eingangsbuchsen es Kopfhörerverstärkers. Für den Anschluss von symmetrischen Eingangssignalen (balanced) stehen mit Input bezeichnete XLR-Eingänge zur Verfügung.

Alternativ können analoge Quellsignale von CD-Player, Streamer oder Tuner direkt an die mit Input bezeichneten Euingangsbuchsen angeschlossen werden.

Bypass Ausgänge

Die mit Bypass bezeichneten XLR und RCA Ausgänge können für den Anschluss von Aufnahmegeräten (Rekordern) verwendet werden.

Netzanschluss, Ein- und Ausschalten des Geräts

Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst den Stecker des Versorgungskabels mit der Buchse Power 18V an der Rückseite des Geräts. Stellen Sie dann die Verbindung zum Stromnetz her.

Das Gerät kann auf 2 unterschiedliche Arten eingeschalten und in Stand-By zurück geschalten werden:

1. Taster auf der Gerätefront

Der Taster links auf der Gerätefront nimmt das Gerät in Betrieb und schaltet es in Stand-By zurück. Die blaue Leuchtanzeige über dem Schalter zeigt an, dass das Gerät eingeschaltet ist. Wenn ein Triggersignal am Gerät anliegt, kann es nicht mittels Fronttaster in Stand-By versetzt werden.

2. Fernschalten per Triggersignal

Das Gerät kann von anderen Box Design Komponenten ferngeschalten werden, wenn eine 12V Triggerspannung an der mit Trigger Input bezeichneten 2.5mm Buchse anliegt. Spezielle Triggerkabel (Polarität - + ) sind in diversen Längen erhältlich. Das Triggersignal kann über die Buchse Trigger Output an weitere Geräte weitergeleitet werden. Wenn das Triggersignal nicht mehr am Gerät anliegt, schaltet es in Stand-by.

Die Schaltleitung darf nur bei vom Netz getrennten Komponenten an- und abgeschlossenen werden. Nichtbeachten kann zu Beschädigungen führen.

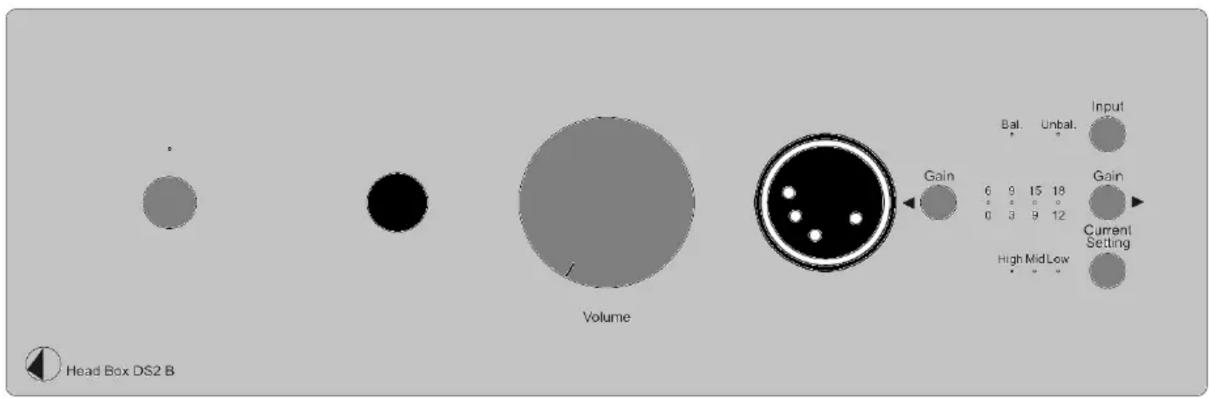

Bedienelemente an der Gerätefront

Eingangswahl

Mit der Taste Input kann zwischen den symmetrischen XLR (Bal.) und den unsymmetrischen RCA (Unbal.) – Eingängen umgeschalten werden.

Anschluss eines Kopfhörers

Verbinden Sie unsymmetrisch betriebene Kopfhörer mit der 14 " (6,3mm ∅) jack Klinkenbuchse auf der linken Seite der Gerätefront. Symmetrische Kopfhörer können an der rechts angeordneten 4-In XLR-Buchse angeschlossen werden.

Gain

Die Verstärkung (Gain) des Verstärkers kann 4-stufig eingestellt werden (0dB, +3dB, +9dB or +12dB) für unsymmetrischen Eingang und (+6dB, +9dB, +15dB or +18dB) für den symmetrischen Eingang. Mit den Tasten ◀▶ neben den LED's kann die gewünschte Stufe eingestellt werden.

Current Setting

Die Taste Current Setting stellt den Ausgangsstrom des Kopfhörerausgangs in 3 Stufen ein: High, Mid und Low. Die betreffende LED zeigt die aktuelle Einstellungen.

Lautstärke

Stellen Sie gewünschte Abhörlautstärke mit dem Drehregler Volume an der Front ein.

Drehen Sie den Regler auf Minimum, bevor Sie Kopfhörer verbinden.

Mögliche Bedienfehler und Störungen

Kein Signal auf einem oder beiden Kanälen:

Die Stecker eines Signalkabels im Signalweg sind nicht fest genug auf die Buchsen aufgesteckt und haben keinen Signalkontakt.

Die Signalverbindung zwischen Geräten ist bedingt durch einen Kabelbruch oder eine fehlerhafte Lötstelle an den Steckverbindern unterbrochen.

Lautstärke auf Minimum

Signalquelle ist nicht in Betrieb

Tape-Monitor-Schalter des Verstärkers ist aktiv.

Technische Daten Pro-Ject Head Box DS2 B

Verstärkerleistung: 250mW/8ohm, 550mW/33ohm, 290mW/300ohm

Kopfhörerimpedanz: >8ohm

Rauschabstand: 98dB (A gewichtet) bei voller Leistung

Frequenzbereich: 20Hz - 20kHz/- + 0,2dB

THD: 0,02%

Verstärkung symmetrischer Eingang: 6, 9, 15, 18 dB ohne Last

Verstärkung unsymmetrischer Eingang: 0, 3, 9, 12 dB ohne Last

Kopfhöreranschlüsse: Unsymmetrisch: 3-polig 14 (6,3mm ∅) Klinkenbuchse

Symmetrisch: 4pin XLR female

Line-level Eingänge: 1 Paar RCA, 1 Paar XLR

Bypass Ausgänge: 1 Paar RCA, 1 Paar XLR

Trigger Eingang/Ausgang: 12V (2,5mm Klinke)

Steckernetzteil: 18V/1A DC

Leistungsaufnahme: <1W Standby

Abmessungen B x H x T mit Buchsen: Aluminium 206 x 71 x 218mm

Wood 240 x 72 x 218mm

Gewicht: Aluminium1461g, Wood 1940g (ohne Netzteil)

Im Servicefall

Fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH Audio Tuning GmbH Marlex Audiophile Produkte

Schenkendorfstraße 29 Margaretenstraße 98 Stampferbacherstraße 40

D-45472 Mülheim an der Ruhr A-1050 Wien CH-8006 Zürich

Tel.: [phone] Tel.: [phone] Tel.: [phone]

Fax: [phone] E-Mail: [e-mail] Fax: [phone]

E-Mail: [e-mail] Internet: www.audiotuning.com E-Mail: [e-mail]

Internet: www.audiotra.de Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Geräten, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Copyright

Pro-Ject Audio Systems © 2017, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter www.audiotra.de/entsorgung. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
