Stereo Box S2 - Empfänger PRO-JECT - Kostenlose Bedienungsanleitung

Produkttyp	Empfänger (Receiver)
Ausgangsleistung	2 x 25 W (8 Ω) / 2 x 37 W (4 Ω)
Frequenzgang	20 Hz – 20 kHz (+0 dB, -0,5 dB)
Klirrfaktor	<0,1% bei 20 W/4 Ω; <0,05% bei 10 W/8 Ω
Geräuschspannungsabstand	>85 dBA / >75 dB (IEC-A)
Verstärkung	32 dB
Eingangsempfindlichkeit	350 mV
Eingangsimpedanz	25 kΩ
Hochpegeleingänge	2 Paar RCA/Cinch, 1 x 3,5 mm Klinke
Vorverstärkerausgang	3,5 mm Klinke (Variable Out)
Lautsprecheranschlüsse	Bananenstecker 4 mm, Kabelschuhe, blanke Kabel
Stromversorgung	Externes Netzteil 20 V/3 A DC (100–240 V AC)
Stand-By Verbrauch	<1 W
Fernbedienung	Ja, inkl. CR2032 Batterie
Maße (B x H x T)	103 x 37 x 115 mm (125 mm mit Buchsen)
Gewicht	422 g (ohne Netzteil)
Reinigung	Mit trockenem Tuch, keine Flüssigkeiten
Sicherheitshinweise	Netzspannung prüfen, Zugang zur Steckdose, Flüssigkeiten fernhalten
Reparatur	Service in D, A, CH (siehe Anleitung)
Lieferumfang	Stereo Box S2, Netzteil, Fernbedienung, Bedienungsanleitung

Häufig gestellte Fragen - Stereo Box S2 PRO-JECT

Wie schalte ich das Gerät ein und in den Stand-By-Modus?

Drücken Sie die linke Taste auf der Frontseite kurz zum Einschalten. Halten Sie die Taste länger gedrückt, um in den Stand-By-Modus zu schalten. Die blaue LED zeigt den Betriebszustand an.

Wie wähle ich den richtigen Eingang aus?

Drücken Sie die rechte Taste auf der Frontseite kurz, um zwischen den Eingängen IN1, IN2 (RCA) und IN3 (3,5 mm Klinke) umzuschalten. Die aktive Eingangsquelle wird durch eine LED angezeigt.

Wie stelle ich die Lautstärke ein?

Drehen Sie den Lautstärkeregler auf der Frontseite im Uhrzeigersinn zur Erhöhung, gegen den Uhrzeigersinn zur Verringerung. Alternativ können Sie die VOL + und VOL - Tasten auf der Fernbedienung verwenden.

Welche Lautsprecherimpedanz ist zulässig?

Pro Kanal darf nur ein Lautsprecher mit einer Impedanz von nicht unter 4 Ohm angeschlossen werden.

Wie wechsle ich die Batterie der Fernbedienung?

Entriegeln Sie das Batteriefach auf der Unterseite der Fernbedienung, ziehen Sie es heraus und legen Sie eine neue CR2032-Batterie ein. Achten Sie auf die korrekte Polung. Entsorgen Sie alte Batterien umweltgerecht.

Was tun, wenn kein Ton zu hören ist?

Überprüfen Sie: 1. Ist das Gerät eingeschaltet und die Stromversorgung korrekt? 2. Sind die Verbindungskabel und Lautsprecherkabel richtig angeschlossen? 3. Ist die Lautstärke ausreichend eingestellt? 4. Ist die richtige Quelle ausgewählt?

Welches Netzteil verwende ich?

Verwenden Sie ausschließlich das mitgelieferte Gleichspannungsnetzteil mit 20 V / 3 A DC. Das Netzteil ist für 100–240 V AC ausgelegt.

Gibt es einen Vorverstärkerausgang?

Ja, der Variable Out-Ausgang (3,5 mm Klinke) dient zum Anschluss eines Endverstärkers oder aktiver Lautsprecher.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse nur mit einem trockenen, fusselfreien Tuch. Vermeiden Sie Flüssigkeiten, da diese in das Gerät eindringen und Schäden verursachen können.

Wo finde ich die Serviceadressen?

Die Serviceadressen für Deutschland, Österreich und die Schweiz finden Sie in der Bedienungsanleitung. Kontaktieren Sie bei Problemen zuerst Ihren Fachhändler. Für Deutschland: Audio Trade GmbH, Tel. [phone].

BEDIENUNGSANLEITUNG Stereo Box S2 PRO-JECT

Wir bedanken uns für den Kauf dieses Verstärkers von Pro-Ject Audio Systems.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergeste haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf den Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezogen werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netz oder Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (a Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

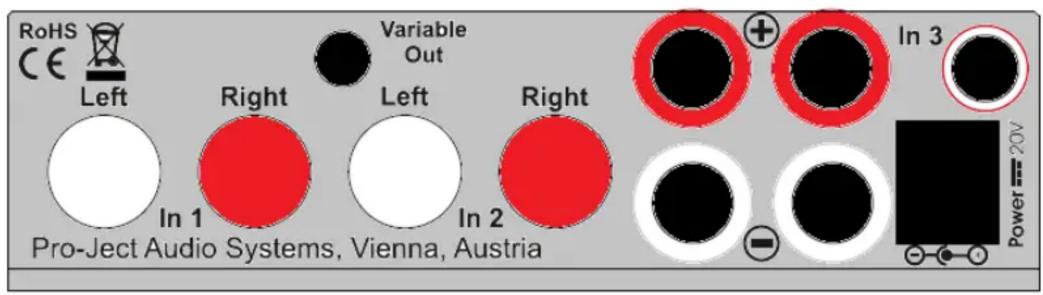

Anschlüsse

Nehmen Sie Anschlüsse und das Trennen von Anschlüssen nur bei vom Netz getrenntem Gerät vor. Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals, weiße Buchsen führen das Signal des linken Kanals.

Schließen Sie pro Kanal nur einen Lautsprecher mit einer Impedanz nicht unter 4 Ohm an.

Achten Sie auf korrekte Polung der Kabel an Verstärker und Lautsprecher. Die roten Polklemmen führer das Signal (+), die schwarzen Polklemmen führen die Signalmasse (−).

Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.

Hochpegeleingänge

An den Hochpegeleingängen mit RCA-Anschlussbuchsen IN1 und IN2 sowie an die 3,5mm Klinkenbuchse IN3 werden Geräte wie z.B. CD-Spieler, Rundfunkempfänger, TV-Gerät oder Videorekorder angeschlossen.

Lautsprecheranschlüsse

Die Polklemmen der Anschlüsse nehmen 4mm ∅ Bananenstecker, Kabelschuhe oder in den Querbohrungen unter den Muttern blanke Kabelenden auf.

Vorverstärkerausgang

Am Vorverstärkerausgang Variable Out werden Endverstärker oder Aktiv-Lautsprecher angeschlossen.

Netzanschluss

Das Gerät wird mit dem beiliegenden Netzteil an das Stromnetz angeschlossen. Stecken Sie zu erst das mitgelieferte Netzkabel in die entsprechende Buchse am Netzteil. Verbinden Sie dann den Stecker des Versorgungskabels am Netzteil mit der Buchse Power 20V an der Rückseite des Geräts. Stellen Sie dann die Verbindung zum Stromnetz her.

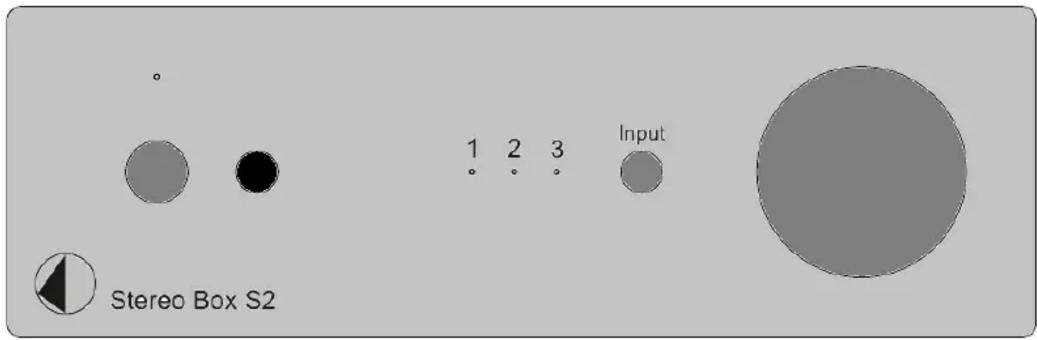

Bedienelemente am Gerät

Einschalten und Schalten in Stand-By

Die Taste links auf der Gerätefront schaltet das Gerät ein und schaltet es in Stand-By zurück (lange Drücken um in Stand-By zu schalten). Die blaue Leuchtanzeige über der Stand-By-Taste zeigt an, dass das Gerät eingeschaltet ist.

Eingangswahl

Nach dem Einschalten wählt kurzes Drücken der Taste rechts am Gerät alternierend die Eingänge 1, 2 oder 3 an. Der angewählte Eingang wird durch eine LED angezeigt.

Einstellen der Lautstärke

Durch Drehen des Knopfes auf der Gerätefront wird die gewünschte Lautstärke eingestellt.

Fernbedienung

ON/OFF schaltet das Gerät ein und schaltet es in Stand-By zurück.

VOL - VOL + und stellen die Lautstärke ein

CH- und CH+ wählen die Eingänge an

Batteriewechsel bei der Fernbedienung

Gehen Sie dazu bitte wie folgt vor:

• Entriegeln sie das Batteriefach und ziehen Sie es heraus
• Legen Sie eine volle Batterie ein.

Achten Sie dabei auf die richtige Polung!

- Schieben Sie das Batteriefach wieder ein

Batterietyp: 1 x CR2032 mit 3 Volt Spannung

Verbrauchte Batterien gehören nicht in den Hausmüll. Bitte entsorgen Sie Ihre alten Batterien bei einer Batteriesammelstelle, die Sie in vielen Supermärkten und häufig auch in der Nähe von Glas- und Altpapier-Containern angebracht finden.

Problembehandlung

Keine Musikwiedergabe hörbar:

• Prüfen Sie, ob die Stereo Box S2 mit Spannung versorgt wird und
• Prüfen Sie, ob Verbindungskabel und Lautsprecherkabel korrekt mit der Stereo Box S2 verbunden sind
• Vergewissern Sie sich, dass die Lautstärke der Stereo Box S2 korrekt eingestellt ist.
• Stellen Sie sicher, dass die richtige Klangquelle ausgewählt ist

Technische Daten Pro-Ject Stereo Box S2

Ausgangsleistung: 2 x 25W/37W at 8 ohms/4 ohms (beide Kanäle)

Frequenzgang: 20Hz - 20kHz (+0dB, -0,5dB)

Geräuschspannungsabstand: >85dBA / >75dB (IEC-A)

Klirrfaktor: <0,1% bei 20W/4Ohm; <0,05% bei 10W/8Ohm

Verstärkung: 32dB

Hochpegeleingänge: 2 Paare RCA/Cinch-Buchsen, 3-polige Klinkenbuchse ∅ 3,5mm

Eingangsempfindlichkeit: 350mV

Eingangsimpedanz: 25kOhm

Vorverstärkerausgang (Variable Out): 3-polige Klinkenbuchse ∅ 3,5mm

Lautsprecheranschlüsse: 4mm ∅ Bananenstecker, Kabelschuhe oder blanke Kabelenden

Netzanschluss: Externes Netzteil, 20V/3A DC; 100 - 240V, 50/60Hz

Stromaufnahme: 3A DC, <1W in Stand-By

Batterien Fernbedienung: 1 x CR2032 mit 3 Volt Spannung

Maße B x H x T (T mit Buchsen): 103 x 37 x 115 (125)mm

Gewicht: 422g ohne Netzteil

Im Servicefall

Fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH	Audio Tuning GmbH	Marlex Audiophile Produkte
Schenkendorfstraße 29	Margaretenstraße 98	Stampfenbachstraße 40
D-45472 Mülheim an der Ruhr	A-1050 Wien	CH-8006 Zürich
Tel.: [phone]	Tel.: [phone]	Tel.: [phone]
Fax: [phone]	E-Mail: [e-mail]	Fax: [phone]
E-Mail: [e-mail]	Internet: www.project-audio.com	E-Mail: [e-mail]
Internet: www.audiotra.de		Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Geräten, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Copyright, Warenzeichen

Pro-Ject Audio Systems ^© 2017, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter www.audiotra.de/entsorgung. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
