Produkttyp	Vorverstärker / Empfänger
Marke	Pro-Ject
Modell	Pre Box DS2 Analogue
Frequenzgang	20 Hz - 20 kHz (-0,2/-0 dB)
Rauschabstand	-95 dB (A bewertet)
Gesamtklirrfaktor (THD)	0,001 %
Verstärkung	13 dB / 19 dB schaltbar (+6 dB)
Eingänge	5 x RCA (Line Level, Hochpegel)
Ausgänge	1 Paar Fix Output (RCA), 1 Paar Var Output (RCA), 1 x Subwoofer (RCA)
Ausgangsspannung	1 V typisch (2 V mit +6 dB)
Eingangsimpedanz	10 kOhm
Trigger	12 V DC, 2-polig 2,5 mm Koaxialbuchse
Netzteil	Steckernetzteil 18 V / 500 mA DC
Leistungsaufnahme	220 mA DC
Abmessungen (Aluminium)	206 x 71 x 200 mm (B x H x T, mit Buchsen 220 mm)
Abmessungen (Holzseiten)	240 x 72 x 200 mm (B x H x T, mit Buchsen 220 mm)
Gewicht (Aluminium)	1430 g (ohne Netzteil)
Gewicht (Holzseiten)	1880 g (ohne Netzteil)
Batterie Fernbedienung	1 x CR2032 / 3 V oder 1 x CR2025 / 3 V
Reinigung	Gehäuse mit trockenem, weichem Tuch abwischen
Reparatur	Nur durch autorisierten Fachhändler

Häufig gestellte Fragen - Pre Box DS2 Analogue PRO-JECT

Wie schalte ich die Pre Box DS2 Analogue ein?

Wie stelle ich die Lautstärke ein?

Welche Eingänge hat die Pre Box DS2 Analogue?

Was ist der Unterschied zwischen Fix Output und Var Output?

Kann ich einen Subwoofer anschließen?

Wie funktioniert die Fernbedienung?

Wie wechsle ich die Batterie der Fernbedienung?

Was bewirkt die +6 dB Taste?

Kann ich die Pre Box DS2 Analogue per Trigger fernschalten?

Welche technischen Daten hat die Pre Box DS2 Analogue?

BEDIENUNGSANLEITUNG Pre Box DS2 Analogue PRO-JECT

Wir bedanken uns für den Kauf dieses Vorverstärkers von Pro-Ject Audio Systems. Bitte lesen Sie nachfolgende Anleitung vor Inbetriebnahme sorgfältig durch!

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestei haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem Netzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum Stromne unterbrechen zu können, muss das Netzteil aus der Netzsteckdose gezogen werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Netzteil immer am Gehäuse oder Stecker. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzteil oder Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft oder gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

Die Röhren im Gerät entwickeln Wärme. Sorgen Sie deshalb für ausreichende Belüftung. Decken Sie die Lüftungsschlitze am Gehäuse niemals ab. Stellen Sie keine weiteren Geräte auf das Gerät.

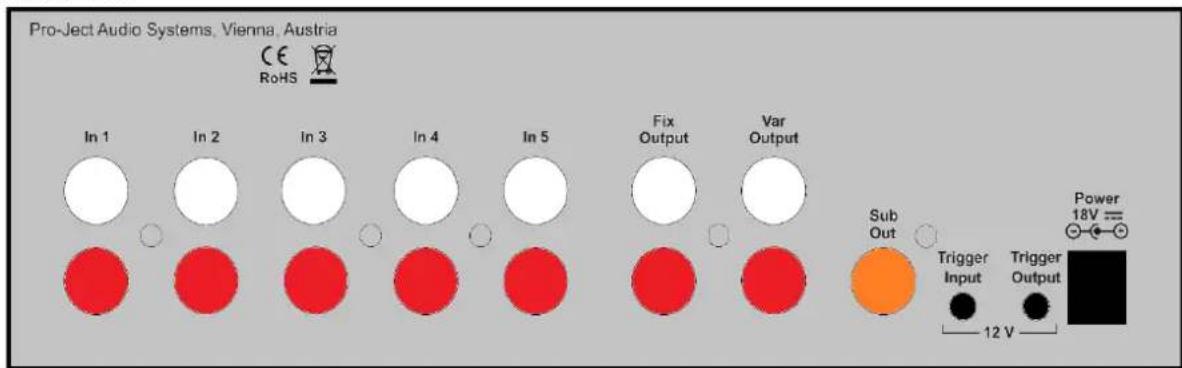

Anschlüsse

Nehmen Sie Anschlüsse und das Trennen von Anschlüssen nur bei vom Netz getrenntem Gerät vor.

Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals, weiße oder schwarze Buchsen führen das Signal des linken Kanals.

Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.

Fix Output

Der RCA-Signalausgang Fix Output verfügt über eine fixe Ausgangslautstärke und dient zum Anschluss eines Aufnahmegerätes oder eines Kopfhörerverstärkers, wie Pro-Ject Head Box.

Var Output

Dieser Signalausgang verfügt über eine variable Ausgangslautsärke mit Regelung per Drehregler an der Gerätefront. Die mit Var Output bezeichneten RCA-Ausgangsbuchsen dienen zum Anschluss eines Leistungsverstärkers oder aktiver Lautsprecher.

Subwooferausgang

Ein aktiver Subwoofer kann an die mit Sub Out bezeichnete RCA-Ausgangsbuchse angeschlossen werden.

Eingänge

Die 5 analogen RCA-Hochpegelsignaleingänge (Line level) sind mit In1- In 5 bezeichnet.

Netzanschluss

Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst den Stecker des Versorgungskabels mit der Buchse Power 18V an der Rückseite des Geräts. Stellen Sie dann die Verbindung zum Stromnetz her.

Wir empfehlen die Lautstärke vor dem Einschalten auf Minimum zu stellen.

1. Power-Taste

Die Power-Taste auf der Gerätefront schaltet das Gerät alternierend ein oder in Stand-By. Die oberhalb der Power-Taste angebrachte blaue LED eigt an, ob das Gerät eingeschaltet ist. Liegt eine Triggerspannung am Gerät an, kann das Gerät nicht mittels der Power-Taste in Stand-By versetzt werden.

2. Fernschalten mittels Triggersignal

Der Verstärker kann über an eine der Buchsen Trigger Input angeschlossene Schaltleitung ferneingeschaltet und fernausgeschaltet werden. Spezielle Schaltleitungen (Polarität) sind als Zubehör lieferbar.

Die über Trigger Input eingespeiste Schaltspannung steht durchgeschleift an der Buchse Trigger Output zum Fernschalten weiterer Geräte zur Verfügung. Wird die 12V Triggerspannung abgeschalten, so schaltet sich dieses Gerät ab.

Nehmen Sie An- oder Abschlüsse von Triggerkabeln nur bei vom Netz getrenntem Gerät vor. Zuwiderhandeln kann eine Beschädigung des Geräts zur Folge haben.

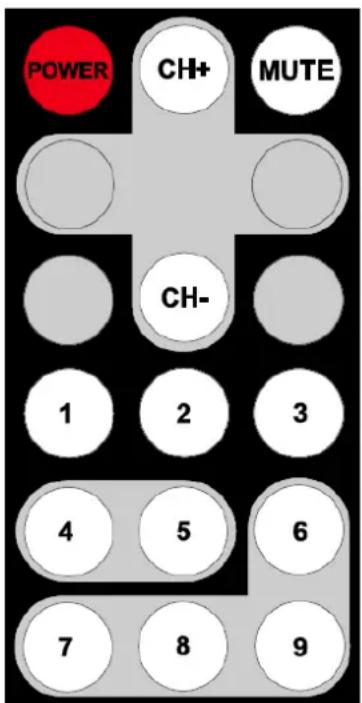

Fernbedienung

POWER schaltet das Gerät ein und in Stand-By.

MUTE ohne Funktion an der Pre Box DS2 Analogue

CH+/CH- wählt die Eingänge der Reihe nach an.

1-5 wählt einen bestimmten Signaleingang an.

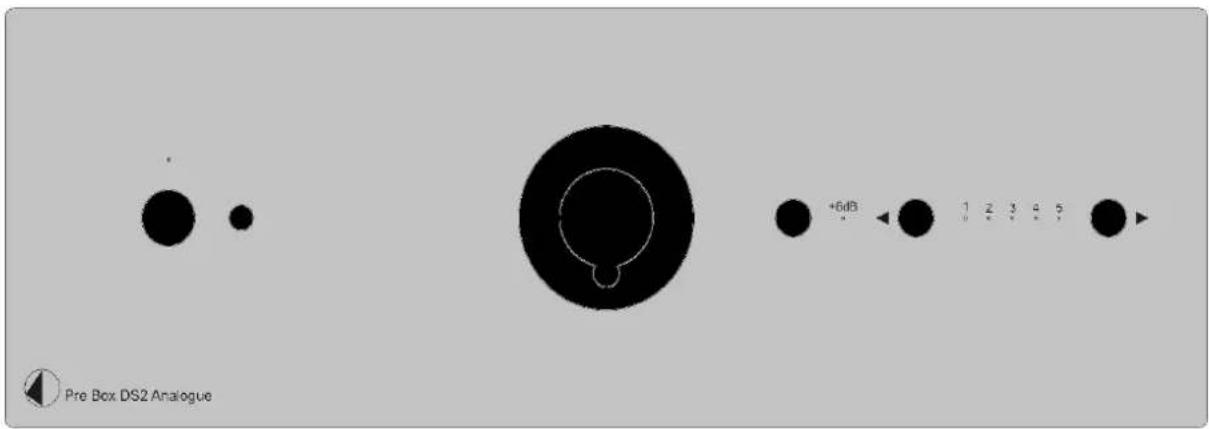

Bedienelemente an der Gerätefront
