Amp Box S2 - Empfänger PRO-JECT - Kostenlose Bedienungsanleitung

Produkttyp	Endverstärker (Empfänger)
Marke	Pro-Ject
Modell	Amp Box S2
Ausgangsleistung (8 Ohm)	2 x 23 W
Ausgangsleistung (4 Ohm)	2 x 35 W
Frequenzgang	5 Hz – 20 kHz (±0,2 dB)
Kanaltrennung	> -55 dB (20 kHz)
Störabstand	> -100 dBA
Klirrfaktor	< 0,18 % (10 W)
Verstärkung	31 dB
Eingangsempfindlichkeit	330 mV
Lautsprecherimpedanz	≥ 4 Ohm
Lautsprecheranschlüsse	4 mm Bananenstecker, Kabelschuhe, blanke Kabelenden
Trigger-Eingang/-Ausgang	12 V DC, 2,5 mm Klinke
Netzteil (extern)	20 V / 3 A DC (Spitze 7 A)
Stromversorgung	100 – 240 V, 50/60 Hz
Stromaufnahme Betrieb	3 A DC
Standby-Leistung	< 1 W
Abmessungen (B x H x T)	103 x 37 x 136 mm
Gewicht	385 g (ohne Netzteil)
Mitgeliefertes Zubehör	Netzteil, Bedienungsanleitung

Häufig gestellte Fragen - Amp Box S2 PRO-JECT

Wie schließe ich die Lautsprecher an?

Verwenden Sie die Lautsprecheranschlüsse an der Rückseite. Die roten Polklemmen führen das Signal (+), die schwarzen die Signalmasse (−). Pro Kanal nur einen Lautsprecher mit einer Impedanz von mindestens 4 Ohm anschließen. Geeignet sind Bananenstecker (4 mm), Kabelschuhe oder blanke Kabelenden.

Welche Netzspannung benötigt das Gerät?

Das externe Netzteil ist für 100–240 V, 50/60 Hz ausgelegt. Überprüfen Sie vor dem Anschluss die örtliche Netzspannung. Das Netzteil liefert 20 V / 3 A DC (Spitze 7 A).

Wie schalte ich den Verstärker ein?

Drücken Sie die Taste auf der Gerätefront. Die blaue Leuchtanzeige über der Taste zeigt den Betriebszustand an. Durch erneutes Drücken wird das Gerät in den Stand-By geschaltet.

Kann ich den Verstärker über eine Fernsteuerung ein- und ausschalten?

Ja, über den Trigger In (12 V DC, 2,5 mm Klinke) kann der Verstärker ferngesteuert werden. Die Schaltspannung steht am Trigger Out zum Durchschleifen weiterer Geräte zur Verfügung. Verwenden Sie ein Koaxialkabel und achten Sie auf korrekte Polung.

Welche Art von Eingängen hat der Amp Box S2?

Das Gerät hat einen Vorverstärkereingang (Left/Right) sowie einen 3,5-mm-Ausgang zum Durchschleifen des Signals an einen weiteren Verstärker.

Wie reinige ich das Gerät?

Ziehen Sie vor der Reinigung das Netzkabel. Verwenden Sie ein trockenes, weiches Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden, da diese ins Gerät eindringen könnten.

Was bedeuten die LED-Anzeigen?

Die blaue Leuchtanzeige über der Stand-By-Taste zeigt an, dass das Gerät eingeschaltet ist. Im Stand-By erlischt die Anzeige.

Welche Lautsprecherimpedanz ist zulässig?

Verwenden Sie Lautsprecher mit einer Impedanz von mindestens 4 Ohm pro Kanal. Schließen Sie nur einen Lautsprecher pro Kanal an.

Wo finde ich die Garantiebestimmungen?

Bei Servicefällen wenden Sie sich bitte an Ihren Fachhändler oder die für Ihr Land zuständige Vertretung. Die Kontaktdaten finden Sie in der Bedienungsanleitung (z. B. Audio Trade GmbH für Deutschland).

Wie entsorge ich das Gerät umweltgerecht?

Nutzen Sie in Deutschland und Österreich die kommunalen Abgabestellen oder den individuellen Entsorgungsservice des Vertriebs. In der Schweiz kann das Gerät bei jedem Elektro-/TV-Einzelhändler abgegeben werden.

BEDIENUNGSANLEITUNG Amp Box S2 PRO-JECT

Wir bedanken uns für den Kauf eines Endverstärkers von Pro-Ject Audio Systems.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergeste haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Netzkabel des Netzteils aus der Netzsteckdo gezogen werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher Greifen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzkabel, Netzteil oder Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeit ins Gerät gelangt, bzw. darauf getropft oder gespritzt wir Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

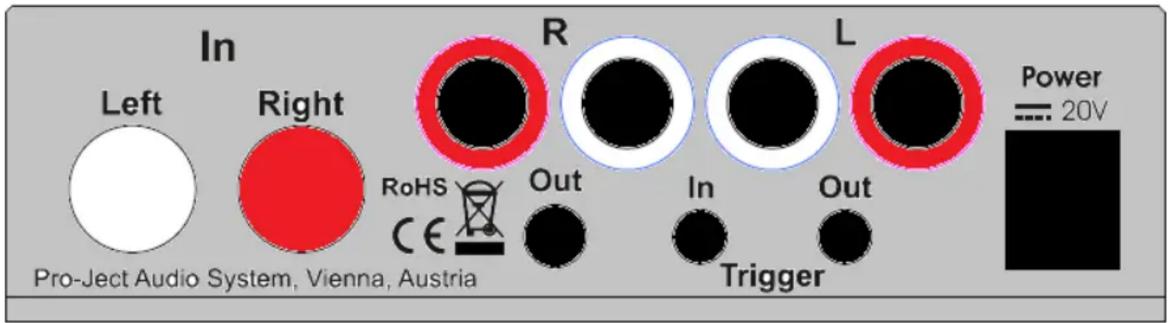

Anschlüsse

Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrennten Gerät vor.

Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals, weiße Buchsen führen das Signal des linken Kanals.

Schließen Sie pro Kanal nur einen Lautsprecher mit einer Impedanz nicht unter 4 Ohm an.

Achten Sie auf korrekte Polung der Kabel an Verstärker und Lautsprecher. Die roten Polklemmen führen das Signal (+), die schwarzen Polklemmen führen die Signalmasse (−).

Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.

Vorverstärkereingang

Am Vorverstärkereingang Left / Right kann ein Vorverstärker oder ein AV-Steuergerät Anschluss finden. Das Signal kann über den 3,5mm Ausgang Out an einen weiteren Verstärker unangetastet weitergegeben werden.

Lautsprecheranschlüsse

Die Polklemmen der Anschlüsse nehmen 4mm ∅ Bananenstecker, Kabelschuhe oder in den Querbohrungen unter den Muttern blanke Kabelenden auf.

Netzanschluss

Das Gerät wird mit dem beiliegenden Netzteil an das Stromnetz angeschlossen. Stecken Sie zu erst das mitgelieferte Netzkabel in die entsprechende Buchse am Netzteil. Verbinden Sie dann den Stecker des Versorgungskabels am Netzteil mit der Buchse Power 20V an der Rückseite des Geräts. Stellen Sie dann die Verbindung zum Stromnetz her.

Ferneinschalten

Der Verstärker kann über an eine der Buchsen Trigger In angeschlossene Schaltleitung ferneingeschaltet und fernausgeschaltet werden.

Die über Trigger In eingespeiste Schaltspannung steht durchgeschleift an der Buchse Trigger Out zum Fernschalten weiterer Geräte zur Verfügung.

Wir empfehlen als Schaltleitung ein Koaxialkabel. Achten Sie auf korrekte Polung.

Die Schaltleitung darf nur bei vom Netz getrenntem Vor- und vom Netz getrenntem Endverstärker an- und abgeschlossenen werden. Nichtbeachten kann zu Schäden in der Schaltung führen.

Einschalten und Schalten in Stand-By

Die Taste auf der Gerätefront schaltet das Gerät ein und schaltet es in Stand-By zurück. Die blaue Leuchtanzeige über der Stand-By-Taste zeigt an, dass das Gerät eingeschaltet ist.

Technische Daten Pro-Ject Amp Box S2

Ausgangsleistung: 2 x 23W/35W an 8 Ohm/4 Ohm (beide Kanäle in Betrieb)

Frequenzgang: 5Hz - 20kHz (+ 0,2dB, - 0,2dB)

Kanaltrennung: >-55dB bei 20kHz

Geräuschspannungsabstand: >-100dBA

Klirrfaktor: <0,18% bei 10W

Verstärkung: 31dB

Eingangsempfindlichkeit: 330mV

Lautsprecheranschlüsse: 4mm ∅ Bananenstecker, Kabelschuhe oder blanke Kabelenden

Schaltspannung: 12V Gleichspannung, 2-polige Klinkenbuchsen ∅ 2,5mm

Netzanschluss: Externes Netzteil, 20V/3A DC (Spitze 7A DC); 100 - 240V, 50/60Hz

Stromaufnahme: 3A DC, <1W in Stand-By

Maße B x H x T (T mit Buchsen): 103 x 37 x 118 (136)mm

Gewicht: 385g ohne Netzteil

Im Servicefall

Fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH	Audio Tuning GmbH	Marlex Audiophile Produkte
Schenkendorfstraße 29	Margaretenstraße 98	Stampferbacherstraße 40
D-45472 Mülheim an der Ruhr	A-1050 Wien	CH-8006 Zürich
Tel.: [phone]	Tel.: [phone]	Tel.: [phone]
Fax: [phone]		Fax: [phone]
E-Mail: [e-mail]	E-Mail: [e-mail]	E-Mail: [e-mail]
Internet: www.audiotra.de	Internet: www.project-audio.com	Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Geräten, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Copyright

Audio Trade GmbH © 2012, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können S auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter www.audiotra.de/entsorgung. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
