BEDIENUNGSANLEITUNG System 25 EFP 2 D Dolly Sachtler

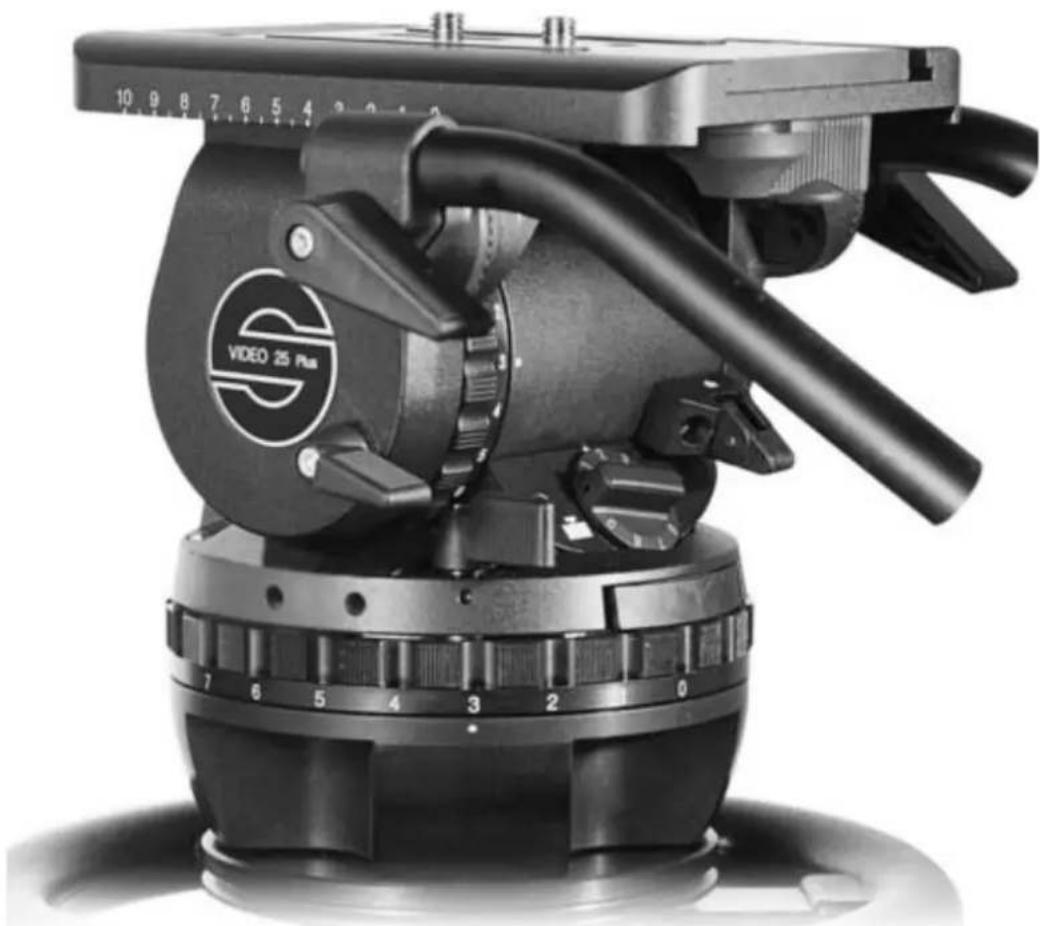

Manual Benutzerinformation

© by sachtler®. Alle Rechte vorbehalten / All rights

reserved Version: 5

Ausgabedatum / Issue date: 06/18

Wir wollen, dass Ihre Sachter Produkte immer auf dem aktuellsten Stand sind.

Deswegen behalten wir uns technische Änderungen vor.

Bestellnr. / Order no.: sko15t100a

Originalbetriebsanleitung/Original User Manual

sachtler®

Videndum Group

E-Mail: [e-mail]

Homepage: http://www.sachtler.com

Table of contents

1 Sicherheitshinweise....11
2 Bedienelemente ....11
3 Betrieb....12

3.1 Nivellieren des Fluidkopfes....12
3.2 Entnehmen der Kameraplatte....12
3.3 Einsetzen der Kamera....12
3.4 Entnehmen der Kamera ....13
3.5 Zentrieren des Kameragewichts....14
3.6 Einstellen der Kamerabalance ....15
3.7 Einstellen der Dämpfung....15
3.8 Bremsen....15
3.9 Sucherlupenstütze ....16
3.10 Austausch der Batterien ....16
3.11 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen......16

4 Technische Daten ....17

4.1 Allgemeine Daten....17
4.2 Abmessungen ....18

5 Das Baukastensystem 18

5.1 Umbau des Fluidkopfes auf andere Balanceplatte ...19
5.2 Umbau des Video 25 Plus auf Flachboden......19

6 Gewährleistung 20

EC - Declaration of Conformity EG - Konformitätserklärung

Hiermit erklären wir, dass das hier genannte Produkt aufgrund seiner Bauart in der von uns in Verkehr gebrachten Ausführung den Sicherheits- und Gesundheitsanforderungen der zugrundeliegenden hier genannten EG - Richtlinien und der genannten Normen entspricht.

Bei einer nicht mit uns abgestimmten Änderung an diesem Produkt verliert diese Erklärung ihre Gültigkeit.

Product / Produkt:

Video 25 Plus, 25 Plus FB

Components/ Komponenten:

Code number (s) / Codenummer(n): 2500, 2501

Year of first manufacturing / Ab Baujahr: 1999

EC - Directives: 2014/30/EU Electromagnetic Compatibility / Elektromagnetische Verträglichkeit

EG - Richtlinien:

Inspector/ Prufstelle:

Videndum Production Solutions GmbH

Date of Inspection/ Prufdatum:

2010-06

Eching, 08.11.2012

1 Sicherheitshinweise

-> Bei aufgesetzter Kamera darf die Klemmschale des Fluidkopfes nur dann gelöst werden, wenn die Kamera mit Stativ gegen Umkippen gesichert wurde.
-> Beim Einsetzen der Kameraplatte in den Fluidkopf die Finger nicht in den Bereich des Verriegelungshebels bringen, da dieser zurückspringt.
-> Beim Lösen der Vertikalbremse muß sichergestellt sein, daß die Kamera gegen plötzliche Bewegung gesichert ist.
-> Kopfüber darf der Fluidkopf nur mit ausreichender Sicherung (z.B. Stahlseile) eingesetzt werden.

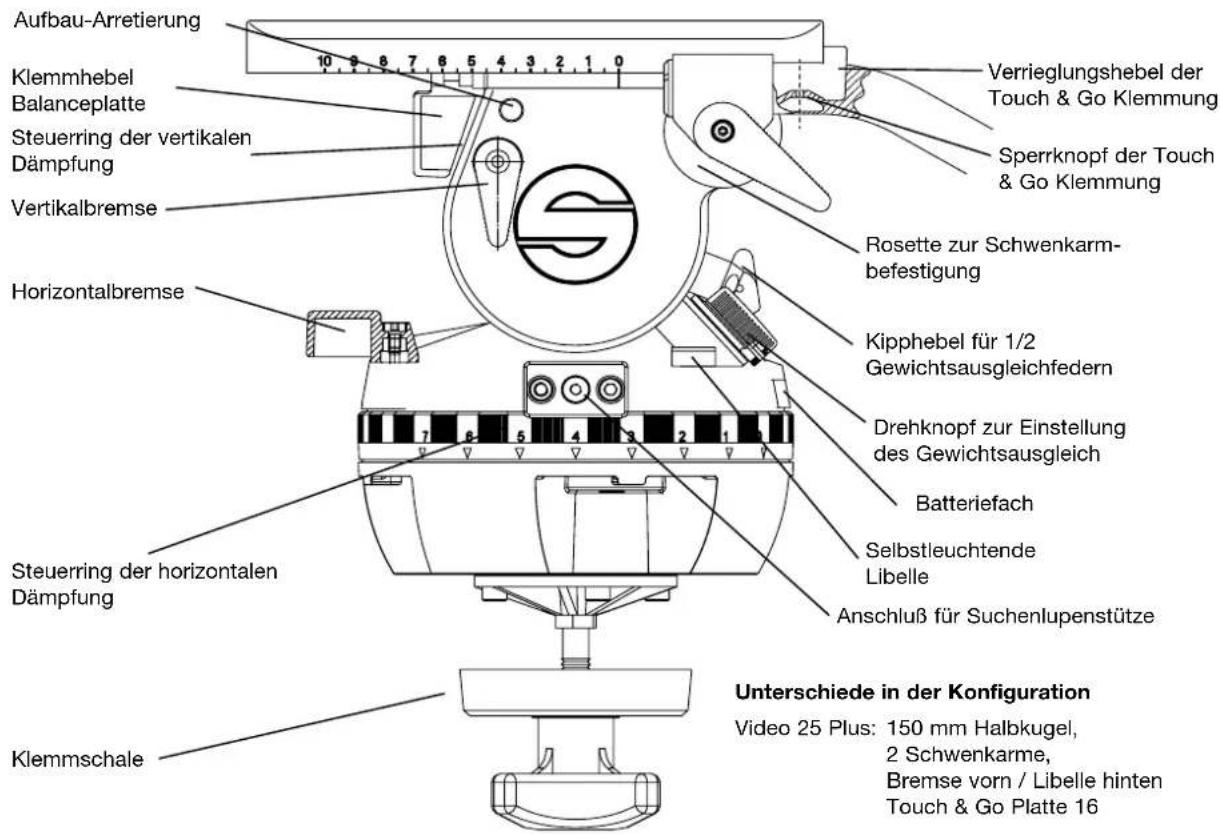

2 Bedienelemente

Aufbau-Arretierung Klemmhebel Balanceplatte Steuerring der vertikalen Dämpfung Vertikalbremse Horizontalbremse Steuerring der horizontalen Dämpfung Klemmschale Verrieglungshebel der Touch & Go Klemmung Sperrknopf der Touch & Go Klemmung Rosette zur Schwenkarm- befestigung Kipphebel für 1/2 Gewichtsausgleichfedern Drehknopf zur Einstellung des Gewichtsausgleich Batteriefach Selbstleuchtende Libelle Anschluß für Suchenlupenstütze Unterschiede in der Konfiguration Video 25 Plus: 150 mm Halbkugel, 2 Schwenkarme, Bremse vorn / Libelle hinten Touch & Go Platte 16

Video 25 Plus: 150 mm Halbkugel, 2 Schwenkarme, Bremse vorn / Libelle hinten Touch & Go Platte 16
V 25 Plus FB: Halteklotz für Sucherlupenstütze wie Video 25 Plus, jedoch nur 1 Schwenkarm und Touch & Go Platte 35

3 Betrieb

3.1 Nivellieren des Fluidkopfes (nur für Video 25 Plus)

Der Fluidkopf verfügt über eine Libelle, um das Nivellieren zu erleichtern.

Schließen Sie die Vertikalbremse des Fluidkopfes und sichern Sie die Kamera mit einer Hand.

Lösen Sie die Klemmschale des Fluidkopfes und richten Sie den Kopf so aus, daß die Luftblase der Libelle im schwarzen Kreis steht. Klemmschale danach gut festziehen.

Beleuchtete Wasserwaage (Libelle)

Der Fluidkopf verfügt über eine selbstleuchtende Libelle, um auch bei ungünstigen Lichtverhältnissen leicht Nivellieren zu können.

Durch kräftiges Antippen der Libelle wird die Beleuchtung aktiviert. Je nach Druckstärke leuchtet die Libelle bis zu 45 Sekunden.

3.2 Entnehmen der Kameraplatte

Der Fluidkopf ist mit einem Touch & Go Kamera-Schnellverschluß ausgestattet.

-> Fassen Sie die Kameraplatte mit der einen Hand.
-> Verriegelungshebel mit Daumen und Zeigefinger der anderen Hand greifen und den roten runden Sperrknopf nach unten ziehen.
-> Verriegelungshebel bis zum linken Anschlag (hörbares Einrasten) drücken und dabei Kameraplatte entnehmen.

3.3 Einsetzen der Kamera

Befestigen Sie die Kameraplatte ungefähr im Schwerpunkt der Kamera an der Stativadapterplatte (Kamera Zubehör).

-> Stellen Sie den Drehknopf des Gewichtsausgleichs auf Position 7.
-> Schließen Sie Horizontalbremse und öffnen Sie die Vertikalbremse.
-> Achten Sie darauf, daß die Federn des Gewichtsausgleiches einrasten, indem Sie den Kopf durch die Horizontale neigen (hörbares Einrasten).
-> Blockieren Sie den Fluidkopf mit der Aufbau-Arretierung.

Das Sperren und Einrasten der Aufbau-Arretierung geschieht durch Herausziehen des roten Knopfes und Drehung um 90°. Grüne Markierung am Knopf verschwindet. Vergewissern Sie sich, daß die Aufbau-Arretierung eingera- stet und der Kopf in der Horizontalen blockiert ist. (Der Kopf läßt sich mittels der Schwenkarme nicht mehr neigen.)

-> Setzen Sie die Kameraplatte zuerst vorne in die Aufnahme ein.
-> Beim Einsetzen der Kamera mit Kameraplatte verriegelt sie sich automatisch und der Verriegelungshebel schnellt in die Ausgangsposition zurück (hörbares Einschnappen).

3.4 Entnehmen der Kamera

-> Blockieren Sie den Fluidkopf mit der Aufbau-Arretierung.

Das Sperren und Einrasten der Aufbau-Arretierung geschieht durch Herausziehen des roten Knopfes und Drehung um 90°. Grüne Markierung am Knopf verschwindet. Vergewissern Sie sich, daß die Aufbau-Arretierung eingerastet und der Kopf in der Horizontalen blockiert ist. (Der Kopf läßt sich mittels der Schwenkarme nicht mehr neigen.)

-> Fassen Sie die Kamera mit der einen Hand.
-> Verriegelungshebel mit Daumen und Zeigefinger der anderen Hand greifen und den roten runden Sperrknopf nach unten ziehen.
-> Verriegelungshebel bis zum linken Anschlag drücken und dabei Kamera entnehmen.

3.5 Zentrieren des Kameragewichts

-> Halten Sie den Kopf mittels Schwenkarm fest.
-> Bei geschlossener Horizontalbremse und geöffneter Vertikalbremse lösen Sie nun die Aufbau-Arretierung durch Herausziehen des roten Knopfes und Drehung um 90°. (Durch Heben und Drücken der Schwenkarme erleichtern Sie das Öffnen.)

-> Drehen Sie den vertikalen Steuerring auf Position 0

-> Lösen Sie die Klemmung der Kamera-Balanceplatte.

Dazu wird der vordere rote Hebel unterhalb der Balanceplatte nach links oben gezogen.

-> Durch Vor- und Zurückschieben der Kamera-Balanceplatte verschieben Sie die Kamera so lange bis Sie die Position gefunden haben, in der die Kamera horizontal ausbalanciert ist. Hecklastige Kameras werden nach vorne verschoben, frontlastige Kameras nach hinten. Sie erleichtern das Verschieben, indem Sie die Kamera horizontal halten.

-> Sichern Sie die Balanceplatte mit dem Klemmhebel.

Dazu wird der vordere rote Hebel unterhalb der Balanceplatte nach rechts oben gezogen.

Bitte beachten Sie: Falls es Ihnen nicht gelingt die Kamera zu zentrieren, schrauben Sie die Kameraplatte an eine andere Position der Stativadapterplatte.

3.6 Einstellen der Kamerabalance

-> Halten Sie die Hand am Schwenkarm und schalten Sie über den Drehknopf des Gewichtsausgleichs schrittweise Ausgleichsfedern ab.
-> Testen Sie nach jeder abgeschalteten Feder, ob die Kamera in der geneigten Stellung annähernd stehen bleibt, d.h. die Kamera sollte in jeder Neigeposition weder stark nach unten abkippen noch nach oben zurückfedern.

Bitte beachten: Das Verringern der Ausgleichskraft wird in jeder Neigeposition sofort wirksam, das Erhöhen jedoch nur in Horizontalstellung (Federn rasten hörbar ein).

3.7 Einstellen der Dämpfung

Der Fluidkopf verfügt horizontal und vertikal über je sieben Dämpfungsstufen und eine Nullstellung.

Durch Drehen an den Steuerringen wird die gewünschte Dämpfung eingestellt. In der Nullstellung ist die Dämpfung völlig abgeschaltet. Einstellung darf nur auf volle Raststellung erfolgen. Durch einen ersten langsamen Schwenk rasten die Schaltstifte ein.

ACHTUNG: Bei Lastschwenks zwischen den Raststellungen können die Schaltstifte und/oder die Rastscheiben beschädigt werden.

Befinden sich die Steuerringe auf gleichem Index (z.B. "3"), dann ist die Stärke der Horizontal- und Vertikaldämpfung genau gleich und damit sind saubere, ruckfreie Diagonalbewegungen möglich.

3.8 Bremsen

Die Horizontalbremse löst die Klemmung für horizontale und die Vertikalbremse für vertikale Schwenks. Beide Bremsen können während der Aufnahme vibrationsfrei betätigt werden.

3.9 Sucherlupenstütze

Der Fluidkopf hat an beiden Seiten eine Vorbereitung zur Montage eines Sucherlupen-Stützsystemes.

3.10 Austausch der Batterien

Im Batteriefach befinden sich die handelsüblichen Knopf-zellen vom Typ 625 U oder LR9. Mit Hilfe eines spitzen Gegenstandes (Schraubenzieher o.ä.) öffnen Sie dieses Fach. Vergewissern Sie sich, daß die neuen Batterien entsprechend der "plus" und "minus" Kennzeichnung des Batteriefaches eingelegt werden. Ein Satz Batterien reicht für ca. 2000 Beleuchtungsvorgänge.

3.11 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen

Um die Leichtgängigkeit der Steuerringe für die Dämpfung über die lange Lebensdauer eines Sachtler Fluidkopfes zu erhalten, sollten vor und nach dem Dreh beide Steuerringe von Stellung "0" bis zur maximalen Dämpfungsstufe durchgeschalten werden.

Einstellungen während des Transports: das Wichtigste ist, beide Bremsen - horizontal und vertikal - zu lösen. Gewichtsausgleich und Dämpfungen sollten jeweils auf maximaler Stufe eingestellt sein.

4 Technische Daten

4.1 Allgemeine Daten

Gewichtsausgleich: 18 Stufen (abhängig von der Schwerpunkthöhe der Kamera)

Balanceplatte: 100 mm Verschiebebereich (Video 25 Plus FB) 110 mm Verschiebebereich (Video 25 Plus)

Dämpfungsstufen: je 7 horizontal, vertikal und 0

Neigebereich: +90° / -75°

Schwenkbereich: 360°

Temperaturbereich: - 40°C bis 60°C

Eigengewicht: 5,7 kg

Max. Last: 35 kg

Kameraanschluß: Touch & Go System

Stativanschluß: 150 mm Halbkugel / Flachboden

Schwenkarm: Video 25 Plus: zwei, ausziehbar mit Befestigungs durch messer 18/22/32 mm, Länge 350 - 520 mm

Batterien: 3 Stück 625 U oder LR9

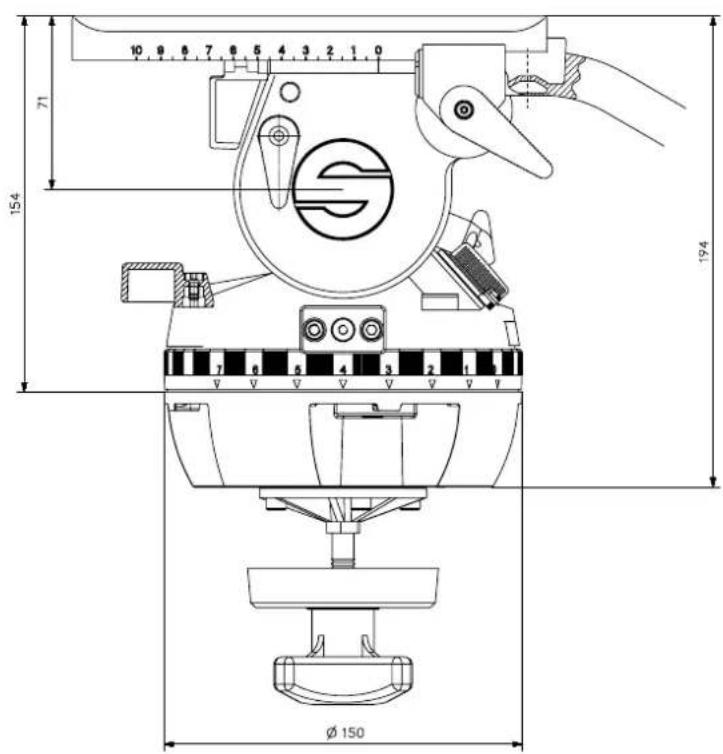

4.2 Abmessungen

10 9 8 7 6 5 4 3 2 1 0 71 154 194 Ø 150

5 Das Baukastensystem

Die Video 25 Plus / FB Köpfe sind modular aufgebaut.

Nachfolgend beschriebene Modifikationen können selbst durchgeführt werden. Um längere Umbauzeiten zu vermeiden, ist - wenn nicht anders beschrieben - ein Inbusschlüssel #4 das einzige benötigte Werkzeug.

-> Umbau des Fluidkopfes auf andere Balanceplatte

-> Umbau des Video 25 Plus auf Flachboden

5.1 Umbau des Fluidkopfes auf andere Balanceplatte

Entnehmen Sie die Kameraplatte.

Lösen Sie die Klemmung der Balanceplatte (roten Hebel unterhalb der Balanceplatte nach links oben ziehen).

Verschieben Sie die Balanceplatte so lange nach hinten bis im Boden der Kameraplattenaufnahme eine Inbusschraube sichtbar wird.

Lösen und entnehmen Sie diese Schraube.

Sie können nun die Balanceplatte aus der Grundplatte schieben und gegen eine andere mit kleinerer bzw. größ- erer Kameraplatte austauschen.

Vergessen Sie auf keinen Fall die Inbusschraube, die als Anschlag dient, wieder im Boden der Kameraplattenaufnahme einzusetzen und anzuziehen.

Der Umbau ist abgeschlossen.

5.2 Umbau des Video 25 Plus auf Flachboden

Stellen Sie den Video 25 Plus auf den Kopf, sodaß die Unterseite sichtbar wird.

Neben dem Mittelbolzen sehen Sie vier Inbusschrauben. Diese werden gelöst bis das ganze Adapterstück mit Bolzen entnommen werden kann.

Der Video 25 Plus kann jetzt auf Flachbodenstative und Pedestale mit 4 Schraubenanschluß direkt aufgesetzt werden. Allein für Quickfixanschlüsse und alle Sachtler Pedestale muß die Multi Disc aus dem Zubehörprogramm verwendet werden.

Sie wird in den 4-Schraubenanschluß am Kopf eingeschraubt.

6 Gewährleistung

Der Gewährleistungsanspruch erlischt, wenn

-> der Fluidkopf unsachgemäß und außerhalb der spezifizierten technischen Daten betrieben wurde oder
-> das Grundgehäuse von einer nicht autorisierten Service-Stelle geöffnet wurde.

Änderungen, die dem technischen Fortschritt dienen, sind vorbehalten.

Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten.
