Hot Pod CF 14 - Stativ Sachtler - Kostenlose Bedienungsanleitung

Produkttyp	Stativ mit pneumatischer Mittelsäule
Modell	Hot Pod CF 14
Marke	Sachtler
Gewicht	5,8 kg / 12,8 lb
Maximale Belastung	25 kg / 55 lb
Transportlänge	85 cm / 33,5 in
Höhenbereich	79 - 174 cm / 31,1 - 68,5 in
Kopfaufnahme	100 mm Schale
Spreader	Bodenspreizer, integriert
Beinverriegelungen	Zentralverriegelung für gleichzeitiges Lösen der Beine
Gummifüße	Integrierte Gummifüße
Pneumatikfeder	Wartungsfrei, einstellbare Kraft (100 N oder 140 N Optionen)
Kompatible Fluidköpfe	Video 15, Video 18 (für CF 14)
Zubehör	Hot Pod CF Dolly (Code 7066)
Tragegurt	Inklusive
Reinigung	Mildes Reinigungsmittel verwenden; Beine und Tulpenrand regelmäßig reinigen
Sicherheit	Pneumatikfeder nicht zerlegen; Säule beim Kopfwechsel verriegeln
Garantie	Erweiterte Garantie durch Registrierung auf sachtler.com

Häufig gestellte Fragen - Hot Pod CF 14 Sachtler

Wie richte ich den Hot Pod CF 14 schnell ein?

Halten Sie den Tragegriff, spreizen Sie die Beine, ziehen Sie die Mittelplatte bis zur Markierung hoch, um die Beine zu lösen, drücken Sie sie zum Verriegeln nach unten, lösen Sie dann die Säulenverriegelung, deaktivieren Sie die Transportsicherung und stellen Sie die Höhe ein. Verriegeln Sie die Mittelsäule immer vor dem Filmen.

Was ist die maximale Tragfähigkeit des Hot Pod CF 14?

Die maximale Belastung beträgt 25 kg (55 lb) für das Modell CF 14. Für das Modell CF 10 beträgt sie 15 kg (33 lb).

Welche Fluidköpfe sind mit dem Hot Pod CF 14 kompatibel?

Der Hot Pod CF 14 unterstützt die Fluidköpfe Video 15 und Video 18. Der CF 10 unterstützt DV 8/100 und DV 12.

Wie wechsle ich den Fluidkopf am Hot Pod CF?

Drücken Sie die Mittelsäule zusammen und verriegeln Sie sie. Verriegeln Sie die horizontale Bremse des Fluidkopfs. Drücken Sie den Nivellierhebel nach unten und drehen Sie den Fluidkopf im Uhrzeigersinn. Drücken Sie den roten Montageknopf, während Sie drehen, bis es einrastet. Zum Entfernen den Vorgang umkehren: Nivellierhebel drücken, roten Knopf drücken, leicht neigen und gegen den Uhrzeigersinn abschrauben.

Kann ich die Pneumatikfeder selbst austauschen?

Ja, aber mit Vorsicht. Lösen Sie die Säulenverriegelung, fahren Sie die Säule vollständig aus, verriegeln Sie sie wieder, drehen Sie das Stativ um, schrauben Sie die Säulenkappe ab und ersetzen Sie die Feder. Setzen Sie immer zuerst das dicke Ende ein. Versuchen Sie niemals, die Feder selbst zu zerlegen, da ein hoher Innendruck herrscht.

Was ist die Transportsicherung und wie funktioniert sie?

Die Transportsicherung ist ein Haken, der die Mittelsäule während des Transports unten hält. Zum Lösen drücken Sie den Kopf nach unten, um den Haken zu entlasten, und haken Sie ihn aus. Aktivieren Sie die Transportsicherung immer vor dem Abbau.

Wie reinige ich das Hot Pod CF Stativ?

Verwenden Sie nur ein mildes Reinigungsmittel. Entfernen Sie regelmäßig Staub und Fett von den Beinen und dem glänzend gedrehten Rand der Tulpe (dem oberen Teil der Mittelsäule), um die volle Funktionsfähigkeit zu erhalten.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Lockern Sie nicht die Pneumatikfeder. Halten Sie das Stativ von Kindern fern. Stellen Sie es auf stabilen Untergrund. Verwenden Sie zusätzliche Sicherung gegen Wind. Beugen Sie sich beim Aufbau nicht über die Mittelsäule, da sie automatisch ansteigt. Verriegeln Sie die Mittelsäule immer beim Filmen und beim Wechseln von Köpfen.

Was ist der Höhenbereich des Hot Pod CF 14?

Die Mindesthöhe beträgt 79 cm (31,1 in) und die Maximalhöhe 174 cm (68,5 in) vom Boden bis zur Kopfaufnahme.

Wird der Hot Pod CF mit einem Tragegurt geliefert?

Ja, ein Tragegurt wird mitgeliefert. Der Tragegriff ist außerdem strategisch am Schwerpunkt des Stativs positioniert, um ein einfaches Tragen zu ermöglichen.

BEDIENUNGSANLEITUNG Hot Pod CF 14 Sachtler

vorbehalten Version: 5

Issue date / Ausgabedatum: 12/22

Order no / Bestellnr.: sst13t0500

Wir wollen die Sachter Produkte immer auf dem aktuellsten technischen Stand erhalten.

Deswegen behalten wir uns technische Änderungen vor.

Originalbetriebsanleitung/Original User Manual

sachtler®

Videndum Group

Erfurter Str. 16

Mail: [e-mail]

Internet: http://www.sachtler.com

Table of Contents

1 Symbolerklärung der Benutzerinformation......15
2 Sicherheitshinweise....16
3 Bedienelemente ....17
4 Hot Pod CF - das schnelle 100 mm Stativ ....18
5 Bedienung des Hot Pod CF 19

5.1 Aufstellen 19
5.2. Abbauen....21
5.3. Fluidkopf einsetzen....22
5.4. Fluidkopf entfernen .....24
5.5. Gasfeder wechseln .....25
5.6 Reinigungsempfehlung ......26

6 Technische Daten....27
7 Zubehör 27

7.1. Fluidköpfe....27
7.2. Gasfedern ....28
7.3. Hot Pod CF Dolly 28

8 Gewährleistung 28

1 Symbolerklärung der Benutzerinformation

Gefahr

Sie werden auf eine unmittelbar drohende Gefahr hingewiesen.

Das Nichtbeachten dieser Hinweise hat schwere gesundheitsschädliche Auswirkungen zur Folge, bis hin zu lebensgefährlichen Verletzungen.

Warnung

Sie werden auf eine möglicherweise drohende Gefahr hingewiesen.

Das Nichtbeachten dieser Hinweise kann schwere gesundheitsschädliche Auswirkungen zur Folge haben, bis hin zu lebensgefährlichen Verletzungen.

Vorsicht

Sie werden auf eine möglicherweise gefährliche Situation hingewiesen.

Das Nichtbeachten dieser Hinweise kann leichte Verletzungen zur Folge haben oder zu Sachbeschädigungen führen.

Hinweis

Sie werden auf eine möglicherweise schädliche Situation hingewiesen.

Das Nichtbeachten dieser Hinweise kann das Gerät oder die Umwelt schädigen.

Wichtig
Bezeichnet Anwendungstipps und andere besonders nützliche Informationen.

An diesem Zeichen erkennen Sie Handlungsanweisungen.

An diesem Zeichen erkennen Sie Ergebnisse ihrer Handlungen.

An diesen Punkten erkennen Sie Aufzählungen.

2 Sicherheitshinweise

Verletzungsgefahr beim Einsatz einer Gasfeder

Gefahr

Das Hot Pod CF ist mit einer speziellen Gasfeder in der Mittelsäule ausgerüstet.

Vorsicht

-> Öffnen Sie keinesfalls die Gasfeder, da diese einen sehr hohen Innendruck hat.
-> Vor der Entsorgung muss die Gasfeder drucklos sein.
Die Mittelsäule fährt bei gelöster Säulenverriegelung selbsttätig aus.
-> Beugen Sie sich nicht über die Mittelsäule, wenn Sie die Verriegelung lösen.

Unfallgefahr

Warnung

-> Beachten Sie beim Bühnen- und Studiobetrieb die gelten den Unfallverhütungsvorschriften (BGV C1).
-> Betreiben Sie das Hot Pod CF nur unter Aufsicht von unterwiesenen Personen.
-> Berücksichtigen Sie sicherheitstechnisch die örtlichen Gegebenheiten.
-> Halten Sie Kinder fern.

Vorsicht

Kippgefahr

Das Hot Pod CF muss lotrecht stehen. Gleichen Sie eine schräge Stellfläche durch entsprechendes Ausfahren der Beine aus.
-> Stellen Sie das Hot Pod CF nur auf einer tragfähigen Stellfläche auf.
-> Sichern Sie das Hot Pod CF bei Einfluss von Horizontalkräften (z.B. Wind) gegen Umkippen.

3 Bedienelemente

Säulenverriegelung (Lock) zum Verriegeln der Mittelsäule

Säulenkappe an Unterseite zur Abdeckung der Gasfeder

4 Hot Pod CF - das schnelle 100 mm Stativ

Das 100 mm Stativ Hot Pod CF ist die perfekte Ergänzung für die Sachtler Fluidköpfe DV8/100, DV 12, Video 15/DV 15 und Video 18.

Mit der Zentralverriegelung gibt das Hot Pod CF mit einem Handgriff alle Beine gleichzeitig frei und ist in kürzester Zeit einsatzfähig. Die pneumatisch unterstützte Mittelsäule hebt problemlos Gewichte bis 15 kg/25 kg in Objektivhöhen von über 2 m. Die Hubkraft der Mittelsäulen-Pneumatik ist wartungsfrei und durch den Einbau verschiedener Gasfedern wählbar.

Der Kopfwechsel ist mit wenigen Handgriffen erledigt, man braucht dazu nicht einmal ein Werkzeug.

Bei einem Wechsel der Location können Sie das Hot Pod CF am eingebauten Tragegriff im Schwerpunkt tragen oder am mitgelieferten Tragegurt schultern.

5 Bedienung des Hot Pod CF

5.1 Aufstellen

-> Halten Sie das Hot Pod CF am Transportgriff 1.
-> Fassen Sie dann zwei Beine etwas oberhalb der Griffplatte und ziehen Sie die Beine auseinander.

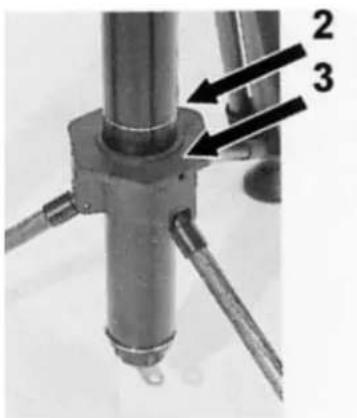

Die Griffplatte 2 befindet sich jetzt an der Mittelsäule zwischen dem unteren Ende und der Markierung 3.

-> Halten Sie das Hot Pod CF wieder am Transportgriff 1.
-> Lösen Sie die Verriegelung der Beine, indem Sie die Griffplatte 3 bis zur Markierung 2 an der Mittelsäule nach oben ziehen.

Die Beine fallen nun heraus bis sie Halt finden.

-> Drücken Sie die Griffplatte 4 ganz nach unten.

Die Beine sind damit verriegelt.

-> Lösen Sie die Säulenverriegelung (Lock) 5.

- Drücken Sie auf den Kopf, um den Haken der Transportsicherung 6 zu entlasten.

-> Klappen Sie den Haken der Transportsicherung 6 nach außen.

Bei eingesetzter Mittelsäulen-Pneumatik fährt die Säule selbsttätig aus.

Verletzungsgefahr

Vorsicht

Die Mittelsäule fährt bei eingesetzter Mittelsäulen-Pneumatik selbsttätig aus.

-> Beugen Sie sich nicht über die Mittelsäule, wenn Sie die Verriegelung lösen.

-> Stellen Sie die gewünschte Höhe ein und verriegeln Sie die Mittelsäule (Lock 7).

Wichtig

Hinweis zur Aufnahme

-> Verriegeln Sie für die Aufnahme immer die Mittelsäule.

-> Setzen Sie die Kamera auf.
-> Nivellieren Sie, indem Sie den Nivellierhebel 8 nach unten schwenken.

Der Fluidkopf wird frei und Sie können den Fluidkopf mit Hilfe der Libelle ausrichten.

-> Das Hot Pod CF ist jetzt fertig aufgebaut.

5.2 Abbauen

-> Verfahren Sie beim Abbau einfach in umgekehrter Reihenfolge wie beim Aufstellen.
-> Betätigen Sie dabei zuerst die Transportsicherung und dann die Säulenverriegelung.

-> Lösen Sie zum Schluss die Verriegelung der Beine, indem Sie die Griffplatte 1 genau bis zur Markierung 2 an der Mittelsäule nach oben ziehen.

Die Beine sind entriegelt und bewegen sich frei.

-> Halten Sie das Hot Pod CF am Transportgriff und die Griffplatte 1 an der Markierung 2. Schieben Sie die Beine ganz in die Halterung, indem Sie das Hot Pod CF nach unten drücken. Mit etwas Übung gelingt dies mit ein bis zwei Handgriffen.

-> Sie können dann die Griff platte 1 ganz nach oben schieben und die Beine zur Mittelsäule hin schließen.

Die Beine sind für den Transport verriegelt.

5.3 Fluidkopf einsetzen

Hinweis zum Wechsel des Fluidkopfes

-→ Fahren Sie die Mittelsäule ganz nach unten.
-> Verriegeln Sie für das Wechseln des Fluidkopfes immer die Mittelsäule (Lock).
-> Stellen Sie die Horizontalbremse am Fluidkopf fest.

-> Setzen Sie den Fluidkopf gerade auf.
-> Schwenken Sie den Nivellierhebel 1 in waagerechte Position.

-> Schrauben Sie den Fluidkopf einige Umdrehungen im Uhrzeigersinn ein, halten Sie dabei den Nivellierhebel 1 waagrecht.

Beim Anheben des Fluidkopfes wird dieser im Gewinde festgehalten.

-> Schwenken Sie den Nivellierhebel 1 nach unten.
- Drücken und halten Sie jetzt beim Schrauben zusätzlich den roten Montageknopf 2.

Wichtig

Hinweis zur Montage

-> Prüfen Sie die richtige Position des Kopfes zum Einschrauben.
-> Kippen Sie den Fluidkopf leicht hin und her.
-> Drehen Sie den Fluidkopf gleichzeitig in kleinen Schritten.

In der richtigen Position spüren Sie ein Einrasten des roten Montageknopfs.

-> Schrauben Sie den Fluidkopf so weit ein, dass er gerade noch nicht fest-sitzt.

Beim Loslassen des roten Montageknopfs 2 und des Nivellierhebels 1 schwenkt der Nivellierhebel in eine waagerechte Position.

-> Nivellieren Sie, indem Sie den Nivelierhebel 1 nach unten schwenken.

Der Fluidkopf wird frei und Sie können den Fluidkopf mit Hilfe der Libelle am Kopf ausrichten.

5.4 Fluidkopf entfernen

Hinweis zum Wechsel des Fluidkopfes

-> Verriegeln Sie für das Wechseln des Fluidkopfes immer die Mittelsäule (Lock).
-> Stellen Sie die Horizontalbremse am Fluidkopf fest.

-> Schwenken Sie den Nivelierhebel 1 nach unten und halten Sie ihn gedrückt.

- Drücken Sie gleichzeitig den roten Montageknopf 2.

→ Lockern Sie den Fluidkopf, indem Sie ihn leicht hin und her kippen.

Drehen Sie den Fluidkopf entgegen dem Uhrzeigersinn. Sie können ihn leicht anheben, der Kopf wird aber noch vom Gewinde festgehalten.

Nach ein paar Umdrehungen wird der Fluidkopf frei.

-> Sie können den Nivellierhebel 1 und den roten Montageknopf 2 jetzt loslassen.

-> Schrauben Sie den Fluidkopf entgegen dem Uhrzeigersinn vollständig ab.

5.5 Gasfeder wechseln

Gefahr

Verletzungsgefahr beim Einsatz einer Gasfeder

-> Öffnen Sie keinesfalls die Gasfeder, da diese einen sehr hohen Innendruck hat.
-> Vor der Entsorgung muss die Gasfeder drucklos sein.

-> Lösen Sie die Säulenverriegelung (Lock) 1.
-→ Fahren Sie die Mittelsäule ganz aus.
-> Stellen Sie die Säulenverriegelung (Lock) 1 wieder fest.

-> Stellen Sie das Hot Pod CF auf den Kopf.
-> Drehen Sie die Säulenkappe 2 gegen den Uhrzeigersinn und nehmen Sie sie ab.
-> Tauschen Sie die Gasfeder 3 aus.

-> Schrauben Sie die Säulenkappe 2 wieder auf.

Nach einigen Umdrehungen müssen Sie etwas mehr Kraft zum Drehen aufwenden.

Hinweis zum Wechsel der Gasfeder

-> Achten Sie beim Einstecken der Gasfeder 3 darauf, dass Sie den dickeren Teil zuerst einsetzen.

Die Gasfeder muss zum Einbau an beiden Enden mit den Abdeckkappen 4 versehen sein. Haben Sie als Ersatzteil die Gasfeder ohne Abdeckkappen bestellt, schrauben Sie die Abdeckkappen von der alten Gasfeder ab und auf die neue Gasfeder auf.

5.6 Reinigungsempfehlung

Hinweis

Reinigungs- und Pflegehinweise

-> Verwenden Sie zur Reinigung nur mildes Reinigungsmittel.

Sie erhalten die volle Funktionsfähigkeit Ihres Hot Pod CF wenn Sie regelmäßig Beine, Rohre und den blankgedrehten Rand der Tulpe 1 von Staub und Fett befreien.

6 Technische Daten

Hot Pod CF 10 Hot Pod 14

Code-Nummer 5385/10 5385/14

Gewicht 5,8 kg

Traglast 15 kg 25 kg

Transportlänge 85 cm

Höhe min/max 79 cm - 174 cm

Anschluss Kopf 100 mm

Mittelspinne Integriert

Gummiteller an den

Stativfüßen Integriert

7 Zubehör

7.1 Fluidköpfe

Das Hot Pod CF eignet sich für die folgenden Fluidköpfe:

Hot Pod CF 10 Hot Pod CF 14

DV 8 / 100

- Video 15

DV 12

- Video 18

7.2 Gasfedern

Sie können das Hot Pod CF mit unterschiedlich starken Gasfedern ausrüsten.

Typ Gasfeder Code-Nummer

Gasfeder,

montierfertig, 100 N sst13b0201

mit Abdeckkappen 140 N sst13b0301

Gasfeder, einzeln, 100 N sst13e0202

ohne Abdeckkappen 140 N sst13e0302

7.3 Hot Pod CF Dolly

Als Zubehör bieten wir das Sachtler Hot Pod Dolly, Code-Nummer 7066, an.

8 Gewährleistung

Der Gewährleistungsanspruch verfällt, wenn das Hot Pod CF unsachgemäß oder außerhalb der spezifizierten technischen Daten betrieben wurde (siehe Sachter Liefer- und Zahlungsbedingungen).

Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten.
