Video 90 FB - Stativ Sachtler - Kostenlose Bedienungsanleitung

Produkttyp	Flüssigkopf
Marke	Sachtler
Modell	Video 90 FB
Gewicht	16,0 kg (35,3 lbs)
Maximale Nutzlast	115 kg (254 lbs)
Gegengewichtsstufen	24
Verstellweg der Ausgleichsplatte	180 mm (7,1 Zoll)
Drag-Stufen	7 horizontal, 7 vertikal, plus 0-Stellung
Neigebereich	+60° / -45°
Schwenkbereich	Kontinuierlich 360°
Betriebstemperatur	-40°C bis +60°C (-40°F bis +140°F)
Kamerabefestigung	V-förmige Keilplatte (internationaler Standard)
Stativbefestigung	Flache Basis, 150 mm Durchmesser
Schwenkarme	Zwei vordere Abschnitte, 28,5 mm Durchmesser, 400 mm Länge
Abmessungen (H x B x T)	270 x 246 x 96,5 mm
Libelle	Ja, zum Nivellieren
Bremsen	Horizontal und vertikal, vibrationsfrei
Neige-Sicherheitsverriegelung	Ja, mit rotem Knopf
Keilplattenverriegelung	Sicherheitsstift und Verriegelungshebel
Garantie	Standardgarantie; verlängert nach Registrierung auf sachtler.com
Wartung	Regelmäßige Reinigung; Gehäuse nicht öffnen; Wartung durch autorisiertes Personal
Transporteinstellung	Drag auf Maximum, Bremsen offen, Gegengewicht auf Maximum

Häufig gestellte Fragen - Video 90 FB Sachtler

Wie nivelliere ich den Flüssigkopf?

Verwenden Sie die Libelle am Kopf. Das Nivellieren erfolgt durch Ausfahren der Stativbeine, bis die Libelle zentriert ist.

Wie entferne ich die Kamera oder die Keilplatte?

Verriegeln Sie zuerst den Kopf mit der Neige-Sicherheitsverriegelung (roten Knopf ziehen und um 90° drehen, bis die grüne Markierung verschwindet). Schieben Sie dann den Sicherheitsstift nach vorne und schwenken Sie ihn horizontal. Ziehen Sie den Keilplatten-Verriegelungshebel heraus. Schieben Sie die Kamera/Keilplatte nach hinten, um sie zu entfernen. Bei schweren Lasten (bis 90 kg) zwei Personen verwenden.

Wie stelle ich das Gegengewicht ein?

Halten Sie den Schwenkarm, aktivieren Sie die horizontale Bremse, lösen Sie die vertikale Bremse und die Neige-Sicherheitsverriegelung. Stellen Sie den vertikalen Widerstand auf '0'. Lösen Sie den Klemmhebel der verschiebbaren Ausgleichsplatte. Drehen Sie die Spindel, um die Kamera vor- oder zurückzubewegen, bis sie horizontal ausbalanciert ist. Fixieren Sie mit dem Klemmhebel. Lösen Sie dann nacheinander die Gegengewichtsfedern mit den vorderen Hebeln und überprüfen Sie nach jedem das Gleichgewicht. Feineinstellung bei Bedarf mit dem Gegengewicht-Feineinstellungsknopf.

Was sind die Widerstandseinstellungen und wie verwende ich sie?

Der Kopf verfügt horizontal und vertikal über sieben Widerstandsstufen sowie eine 0-Stellung. Drehen Sie die Einstellringe auf die gewünschte Rastposition (z.B. '3'). Für sanfte diagonale Schwenks stellen Sie beide Ringe auf die gleiche Zahl ein. Lassen Sie die Arretierstifte immer durch langsames Schwenken oder Neigen einrasten. Nicht zwischen den Rastpositionen betreiben, um Schäden zu vermeiden.

Wie sollte ich den Kopf für den Transport einstellen?

Stellen Sie vor dem Transport beide Widerstandsringe auf Maximum, öffnen Sie die horizontale und vertikale Bremse und stellen Sie das Gegengewicht auf Maximum. Dies gewährleistet über die Lebensdauer des Kopfes einen reibungslosen Betrieb.

Was ist die maximale Nutzlast des Video 90 FB?

Die maximale Last beträgt 115 kg (254 lbs). Das Gewicht des Kopfes selbst beträgt 16,0 kg (35,3 lbs).

Kann ich einen Teleprompter anbringen?

Ja, der Video 90 FB hat vorne am Kopf zwei Gewindebohrungen zum Anbringen von Telepromptern.

Was sind die Betriebstemperaturgrenzen?

Der Kopf arbeitet bei Temperaturen von -40°C (-40°F) bis +60°C (+140°F).

Wie verlängere ich die Garantie?

Registrieren Sie Ihr Produkt auf www.sachtler.com für einen verlängerten Garantiezeitraum. Die Standardgarantie deckt keine unsachgemäße Verwendung oder unbefugtes Öffnen des Gehäuses ab.

Welche Art von Stativbefestigung verwendet der Kopf?

Der Kopf wird auf einer flachen Basis (150 mm Durchmesser) montiert, die häufig bei OB-Stativen und Podesten zu finden ist. Stellen Sie sicher, dass alle vier Befestigungsschrauben vor Gebrauch festgezogen sind.

BEDIENUNGSANLEITUNG Video 90 FB Sachtler

by sachtl er ^® . Alle Rechte vorbehalten / All rights reserved

Originalbetriebsanleitung/Original User Manual

Version: 5

Ausgabedatum / Issue date: 07/18

Bestellnr. / Order no.: sko18t070a

Wir wollen, dass Ihre Sachter Produkte immer auf dem aktuellsten Stand sind.

Deswegen behalten wir uns technische Änderungen vor.

sachtler ^®

www.videndumgroup.com

E-Mail: [e-mail] Homepage: http://www.sachtler.com

Table of contents

1 Sicherheitshinweise....9
2 Bedienelemente 9
3 Betrieb....10

3.1 Nivellieren des Fluidkopfes....10
3.2 Entnahme der Kamera/Keilplatte ....10
3.3 Einsetzen der Kamera/Keilplatte....10
3.4 Einstellen der Kamerabalance ....11
3.5 Einstellen der Dämpfung....12
3.6 Bremsen....12
3.7 Teleprompteranschluß 13
3.8 Transportstellung von Dämpfung, Gewichts- ausgleich und Bremsen ....13

4 Technische Daten ....14

4.1 Allgemeine Daten....14
4.2 Abmessungen ....14

5 Gewährleistung 15

1 Sicherheitshinweise

-> Vor dem Gebrauch des Video 90 ist sicherzustellen, daß die 4 Befestigungsschrauben im Stativflachboden fest angezogen sind.
-> Beim Lösen der Vertikalbremse muß sichergestellt sein, daß die Kamera gegen plötzliche Bewegung gesichert ist.
-> Kopfüber darf der Fluidkopf nur mit ausreichender Sicherung (z.B. Stahlseile) eingesetzt werden.
-> Vor dem Transport die Steuerringe der Dämpfungen auf "0" stellen.

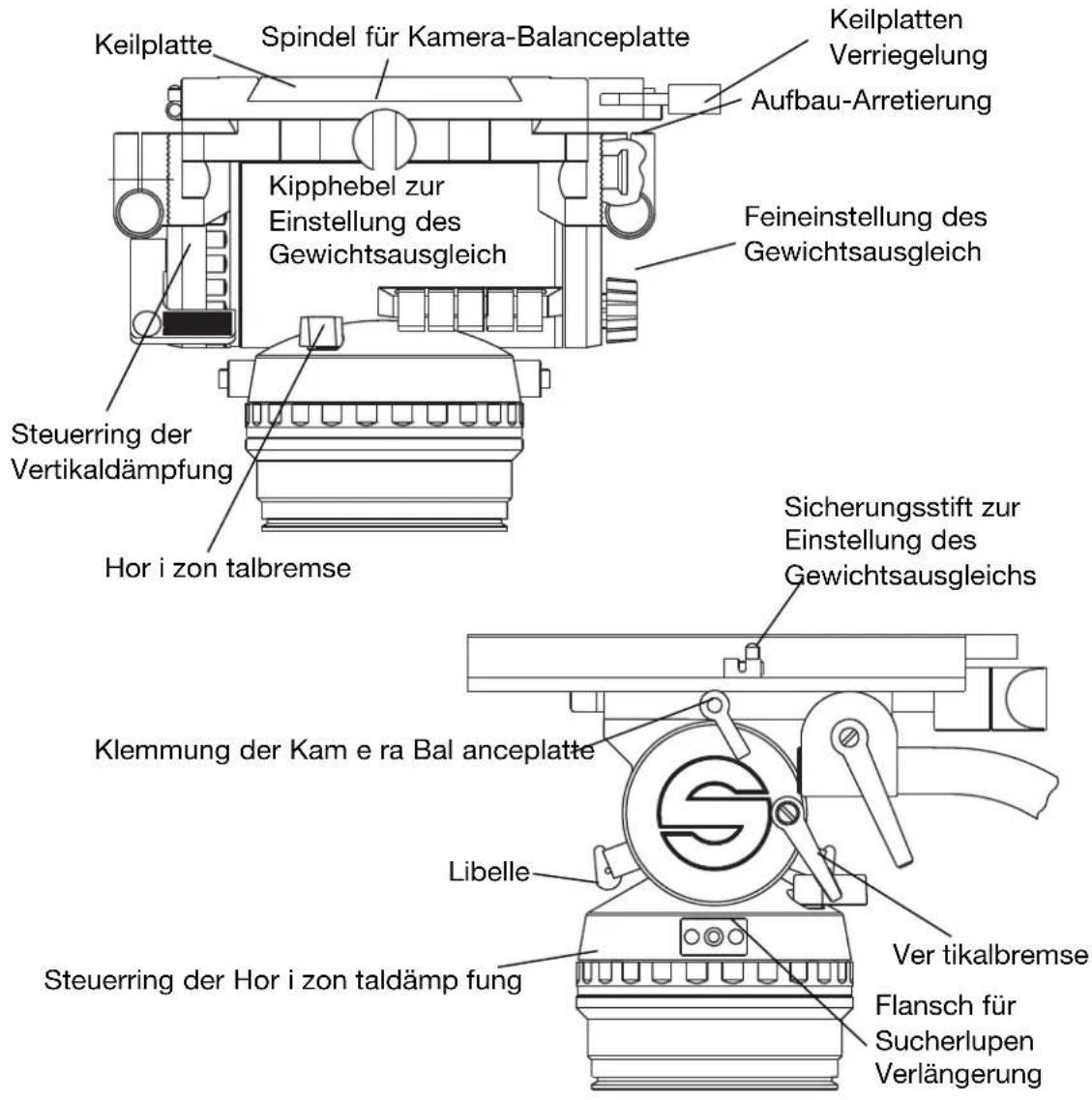

2 Bedienelemente

3 Betrieb

3.1 Nivellieren des Fluidkopfes

Der Video 90 verfügt über eine Libelle um das Nivellieren zu erleichtern.

3.2 Entnahme der Kamera/Keilplatte

Blockieren Sie den Fluidkopf mit der Aufbau-Arretierung.

Das Sperren und Einrasten der Aufbau-Arretierung ge - schieht durch Herausziehen des roten Knopfes und Dre h-ung um 90°. Grüne Markierung am Knopf verschwindet.

Schieben Sie den Sicherungsstift der Keilplatten-Verriegelung nach vorne und stellen ihn in die horizontale Position. Ziehen Sie den Keilplatten-Verriegelungshebel nach vorne und dann nach außen. Die Kamera/Keilplatte wird freigegeben und kann nach hinten herausgezogen werden.

Beim Abbau einer Kamera sollte diese immer zu zweit gehalten werden, da bis zu 90kg Kameragewicht wirksam werden können.

3.3 Einsetzen der Kamera/Keilplatte

-> Schließen Sie die Horizontalbremse.
-> Schalten Sie alle acht Kipphebel zur Einstellung des Gewichtsausgleiches ein. Kipphebel stehen aufrecht, Stahlstifte sind nicht sichtbar.
-> Öffnen Sie die Vertikalbremse und die Aufbau-Arretierung. Das Lösen und Einrasten der Aufbau-Arretierung geschieht durch Herausziehen des Knopfes und Drehung um 90°. Grüne Markierung am Knopf wird sichtbar.
-> Achten Sie darauf, daß die Federn des Gewichtsausgleiches einrasten, indem Sie den Kopf durch die Horizontale neigen.
-> Öffnen Sie die Feineinstellung des Gewichtsausgleiches (bis zum Anschlag nach links drehen).

-> Blockieren Sie den Kopf mit der Aufbau-Arretierung.
Vergewissern Sie sich, daß die Aufbau-Arretierung eingerastet und der Kopf in der Vertikalen blockiert ist. (Der Kopf läßt sich mittels der Schwenkarme nicht mehr neigen.)
-> Öffnen Sie die Keilplatten-Verriegelung wie unter 3.2 beschrieben. Schieben Sie die Kamera / Keilplatte von hinten in die Keilplatten-Führung der Verschiebeplatte bis zum Anschlag.
-> Drücken Sie den Verriegelungshebel nach innen bis er am Kopf anliegt und sichern Sie die Keilplatten-Verriegelung durch Hochklappen des Sicherungsstiftes.

3.4 Einstellen der Kamerabalance

-> Halten Sie den Kopf mittels Schwenkarm fest.
-> Schließen Sie die Horizontalbremse und Öffnen Sie die Vertikalbremse und die Aufbau Verriegelung. (Durch Heben und Drücken der Schwenkarme erleichtern Sie das Öffnen.)
-> Drehen Sie den vertikalen Steuerring auf Position 0.
-> Lösen Sie die Klemmung der Kamera-Verschiebeplatte.
-> Durch Vor- und Zurückdrehen der Spindel verschieben Sie die Kamera so lange bis Sie die Position gefunden haben in der die Kamera horizontal ausbalanciert ist. Hecklastige Kameras werden durch Rechtsdrehen an der Spindel nach vorne verschoben, frontlastige Kame-ras durch Linksdrehen nach hinten. Sie erleichtern das Verschieben, in dem Sie die Kamera horizontal halten.
-> Sichern Sie die Verschiebeplatte mit dem Klemmhebel (der Spindeltrieb ist selbsthemmend, die Klemmung dient zur Beseitigung von Spiel).
-> Bitte beachten Sie: Falls es Ihnen nicht gelingt die Kamera zu zentrieren, schrauben Sie die Keilplatte an eine andere Position der Stativadapterplatte.
-> Halten Sie die Hand am Schwenkarm und schalten Sie schrittweise Ausgleichsfelder ab, beginnend mit den drei Kipphebeln an der Vorderseite des Kopfes.

-> Testen Sie nach jeder abgeschalteten Feder, ob die Kamera in der geneigten Stellung annähernd stehen bleibt, d.h. die Kamera sollte in jeder Neigeposition weder stark nach unten abkippen noch nach oben zurückfedern.
-> Mit den zwei linken hinteren Kipphebeln können eine halbe bzw. eine viertel Feder geschaltet werden. Wählen Sie durch Zu- oder Wegschalten dieser beiden Federn den optimalen Gewichtsausgleich.
-> Wird eine noch kleinere Federkraft benötigt, können Sie die stufenlose Feineinstellung des Gewichtsausgleiches durch Rechtsdrehen zuschalten.
-> Wählen Sie nun den Dämpfungsgrad für die Neigebewegung mittels des Steuerrings.
-> Bitte beachten Sie: Das Verringern der Ausgleichskraft wird in jeder Neigeposition sofort wirksam, das Erhöhen jedoch nur in Horizontalstellung (Federn rasten hörbar ein).

3.5 Einstellen der Dämpfung

Der Video 90 verfügt horizontal und vertikal über je sieben Dämpfungsstufen und eine Nullstellung.

Durch Drehen an den Steuerringen wird die gewünschte Fluiddämpfung eingestellt. In der Nullstellung ist die Dämpfung völlig abgeschaltet.

Befinden sich die Steuerringe auf gleichem Index (z.B. "3"), dann ist die Stärke der Horizontal- und Vertikaldämpfung genau gleich und damit sind saubere, ruckfreie Diagonalbewegungen möglich.

Einstellung nur auf voller Raststellung. Durch einen ersten langsamen Schwenk rasten die Schaltstifte ein.

ACHTUNG: Bei Lastschwenks zwischen den Raststellungen können die Schaltstifte und/oder die Rastscheiben beschädigt werden.

3.6 Bremsen

Die Horizontalbremse löst die Klemmung für horizontale und die Vertikalbremse für vertikale Schwenks. Beide Bremsen können während der Aufnahme vibrationsfrei von hinten betätigt werden.

3.7 Teleprompteranschluß

Der Video 90 verfügt vorne am Kopf über zwei

Gewindebohrungen zur Montage von Telepromptern.

3.8 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen

Um die Leichtgängigkeit der Steuerringe für die Dämpfung über die lange Lebensdauer eines Sachter Fluidkopfes zu erhalten, sollten vor und nach dem Dreh beide Steurringe von Stellung "0" bis zur maximalen Dämpfungsstufe durchgeschalten werden.

Einstellungen während des Transports: das Wichtigste ist, beide Bremsen - horizontal und vertikal - zu lösen.

Gewichtsausgleich und Dämpfungen sollten jeweils auf maximaler Stufe eingestellt sein.

4 Technische Daten

4.1 Allgemeine Daten

Gewichtsausgleich:	24 Stufen
Balanceplatte:	180 mm Verschiebebereich
Dämpfungsstufen:	je 7 horizontal, vertikal und 0
Neigebereich:	+60°/-45°
Schwenkbereich:	360°
Temperaturbereich:	- 40°C bis +60°C
Eigengewicht:	16,0 kg
Max. Last:	115 kg
Kameraanschluß:	V-förmige Keilplatte nach internationaler Norm
Stativanschluß:	Flachboden für OB-Dreibeine und alle Pedestale
Schwenkarme:	Zwei vordere Schwenkarmstücke mit Befestigungsdurchmesser 28,5 mm; Länge 400 mm

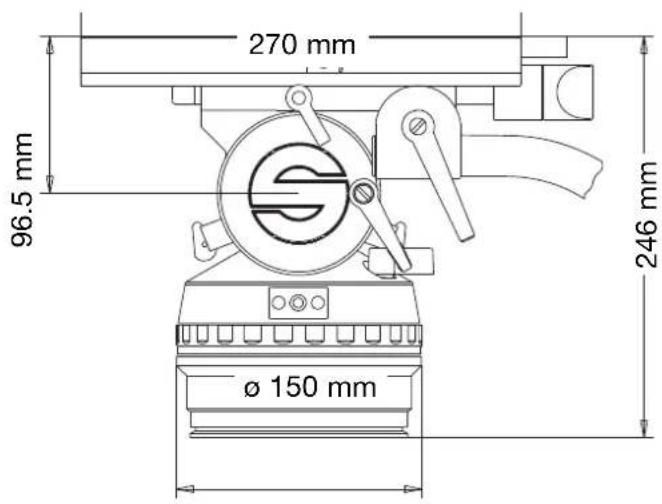

4.2 Abmessungen

5 Gewährleistung

Der Gewährleistungsanspruch erlischt, wenn

-> der Fluidkopf unsachgemäß und außerhalb der spezifizierten technischen Daten betrieben wurde oder
-> das Grundgehäuse von einer nicht autorisierten Service-Stelle geöffnet wurde.

Änderungen, die dem technischen Fortschritt dienen, sind vorbehalten.

Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten.
