BEDIENUNGSANLEITUNG Video 60 Plus Studio Sachtler

© by sachtler®. Alle Rechte vorbehalten / All rights reserved

Version: 2.9/02/12

Ausgabedatum / Issue date: 02/12

Bestellnr. / Order no.: sko16t080a

Originalbetriebsanleitung/Original User Manual

Wir wollen, dass Ihre Sachter Produkte immer auf dem aktuellsten Stand sind.

Deswegen behalten wir uns technische Änderungen vor.

sachtler®

1 Sicherheitshinweise ....17
2 Bedienelemente ....17
3 Betrieb 18

3.1 Nivellieren des Fluidkopfes....18
3.2 Entnehmen der V-Platte ....18
3.3 Einsetzen der Kamera ....18
3.4 Entnehmen der Kamera....19
3.5 Zentrieren des Kameragewichts....19
3.6 Einstellen der Kamerabalance ....20
3.7 Einstellen der Dämpfung 22
3.8 Bremsen....22
3.9 Teleprompteranschluß......23
3.10 Austausch der Batterien 23
3.11 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen 23

4 Technische Daten....24

4.1 Allgemeine Daten....24
4.2 Abmessungen....25

5 Das Baukastensystem 26

5.1 Umbau des Video 60 Plus Studio auf Touch & Go Verschluß mit Kameraplatte 35 ......26
5.2 Umbau der Schwenkarme mit Rosette ....27
5.3 Umbau des Video 60 Plus Studio auf Multi Disc .....28
5.4 Umbau des Video 60 Plus Studio auf Halbkugel....28
5.5 Umbau des Video 60 Plus Studio auf Mitchell....28
5.6 Abschalten der festen Federn ......29

6 Zubehör....30

7 Gewährleistung....31

sachtler

EG - Konformitätserklärung

Camera Dynamics GmbH

Erfurter Stt. 16

D - 85388 Eching

Phone [phone]

Fax [phone]

Email: [e-mail]

Hiermit erklären wir, dass das hier genannte Produkt aufgrund seiner Bauart in der von uns in Verkehr

gebrachten Ausführung den Sicherheits- und Gesundheitsanforderungen der zugrundeliegenden hier

genannten EG - Richtlinien und der genannten Normen entspricht.

Bei einer nicht mit uns abgestimmten Änderung an diesem Produkt verliert diese Erklärung ihre Gültigkeit.

Product / Produkt

Video 60 Plus EFP, Studio

Components / Komponenten:

...

Code number (s) / Codenummer(n):

6000, 6001

Year of first manufacturing / Ab Baujahr: 1996

Elektromagnetische Verträglichkeit

EG - Richtlinien

Normen und Vorschriften:

EN 55103-2:2006

Inspector / Prüfstelle: Camera Dynamics GmbH

Date of Inspection / Prüfdatum:

2010-06

Eching, 25.06.2010

Roger Wilson

Managing Director

sachtler

1 Sicherheitshinweise

→ Vor dem Gebrauch des Video 60 Plus Studio Fluidkopfes ist sicherzustellen, daß die 4 Befestigungsschrauben im Stativ-Flachboden fest angezogen sind.
Beim Lösen der Vertikalbremse muß sichergestellt sein, daß die Kamera gegen plötzliche Bewegung gesichert ist.
Kopfüber darf der Fluidkopf nur mit ausreichender Sicherung (z.B. Stahlseile) eingesetzt werden.
→Vor dem Transport die Steuerringe der Dämpfung auf "0" stellen.

2 Bedienelemente

3 Betrieb

3.1 Nivellieren des Fluidkopfes

Beleuchtete Wasserwaage (Libelle)

Der Video 60 Plus Studio verfügt über eine selbstleuchtende Libelle, um auch bei ungünstigen Lichtverhältnissen leicht nivellieren zu können.

Durch kräftiges Antippen der Libelle wird die Beleuchtung aktiviert. Die Libelle leuchtet bis zu 45 Sekunden.

3.2 Entnehmen der V-Platte

Schieben Sie den Sicherungsstift der V-Platten-Verriegelung nach vorne und stellen ihn in die horizontale Position. Ziehen Sie den V-Platten-Verriegelungshebel nach vorne und dann nach außen. Die V-Platte wird freigegeben und kann nach hinten herausgezogen werden.

3.3 Einsetzen der Kamera

Befestigen Sie die V-Platte ungefähr im Schwerpunkt der Kamera an der Stativadapterplatte (Kamera Zubehör).

→Stellen Sie den Drehknopf des Gewichtsausgleichs auf Position 9.
Schließen Sie Horizontalbremse und öffnen Sie die Vertikalbremse.
Achten Sie darauf, daß die Federn des Gewichtsausgleiches einrasten, indem Sie den Kopf durch die Horizontale neigen (hörbares Einrasten).
Blockieren Sie den Fluidkopf mit der Aufbau-Arretierung.

Das Sperren und Einrasten der Aufbau-Arretierung geschieht durch Herausziehen des roten Knopfes und Drehung um 90°. Grüne Markierung am Knopf verschwindet. Vergewissern Sie sich, daß die Aufbau-Arretierung eingerastet und der Kopf in der Horizontalen blockiert ist.

(Der Kopf läßt sich mittels der Schwenkarme nicht mehr neigen.)

Beim Einsetzen der Kamera mit V-Platte schieben Sie diese von hinten in die V-Platten-Führung der Balanceplatte bis zum Anschlag.

Drücken Sie den Verriegelungshebel nach innen und nach hinten bis er am Kopf anliegt und sichern Sie die V-Platten-Verriegelung durch Hochklappen des Sicherungsstiftes.

3.4 Entnehmen der Kamera

Blockieren Sie den Fluidkopf mit der Aufbau-Arretierung.

Das Sperren und Einrasten der Aufbau-Arretierung geschieht durch Herausziehen des roten Knopfes und Drehung um 90°. Grüne Markierung am Knopf verschwindet. Vergewissern Sie sich, daß die Aufbau-Arretierung eingerastet und der Kopf in der Horizontalen blockiert ist. (Der Kopf läßt sich mittels der Schwenkarme nicht mehr neigen.)

→Schieben Sie den Sicherungsstift der V-Platten-Verriegelung nach vorne und stellen ihn in die horizontale Position. Ziehen Sie den V-Platten-Verriegelungshebel nach vorne und dann nach außen. Die Kamera mit V-Platte wird freigegeben und kann nach hinten herausgezogen werden.

Bitte beachten Sie: Bei Auf- und Abbau einer Kamera sollte diese gegebenenfalls zu zweit gehalten werden, da bis zu 65 kg Kameragewicht wirksam werden können.

3.5 Zentrieren des Kameragewichts

→Halten Sie den Kopf mittels Schwenkarm fest.

Bei geschlossener Horizontalbremse und geöffneter Vertikalbremse lösen Sie nun die Aufbau-Arretierung durch Herausziehen des roten Knopfes und Drehung um 90°. (Durch Heben und Drücken der Schwenkarme erleichtern Sie das Öffnen.)

→Drehen Sie den vertikalen Steuerring auf Position 0.
→Lösen Sie die Klemmung der Kamera-Balanceplatte

Beim Video 60 Plus Studio wird der Klemmhebel an der linken Seite des Kopfes geöffnet.

→Durch Vor- und Zurückdrehen der Spindel verschieben Sie die Kamera so lange bis Sie die Position gefunden haben, in der die Kamera horizontal ausbalanciert ist. Hecklastige Kameras werden durch Rechtsdrehen an der Spindel nach vorne verschoben, frontlastige Kameras durch Linksdrehen nach hinten. Sie erleichtern das Verschieben, indem Sie die Kamera horizontal halten.

Sichern Sie die Balanceplatte mit dem Klemmhebel (der Spindeltrieb ist selbsthemmend, die Klemmung dient zur Beseitigung von Spiel).

Beim Video 60 Plus Studio wird der Klemmhebel an der linken Seite des Kopfes geschlossen.

Bitte beachten Sie: Falls es Ihnen nicht gelingt die Kamera zu zentrieren, schrauben Sie die V-Platte an eine andere Position der Stativadapterplatte.

3.6 Einstellen der Kamerabalance

→Halten Sie die Hand am Schwenkarm und schalten Sie über den Drehknopf des Gewichtsausgleichs schrittweise Ausgleichsfedern ab.

Testen Sie nach jeder abgeschalteten Feder, ob die Kamera in der geneigten Stellung annähernd stehen bleibt, d.h. die Kamera sollte in jeder Neigeposition weder stark nach unten abkippen noch nach oben zurückfedern.

Mit dem rechten Kipphebel (kleines Gewichtssymbol) kann eine halbe Feder geschaltet werden. Wählen Sie durch Zu- oder Wegschalten dieser Feder den optimalen Gewichtsausgleich. (Bei zugeschalteter Feder steht der Kipphebel aufrecht, Stahlstift ist nicht sichtbar. Bei weggeschalteter Feder ist der Stahlstift im Kipphebel sichtbar).

Bitte beachten Sie: Das Verringern der Ausgleichskraft wird in jeder Neigeposition sofort wirksam, das Erhöhen jedoch nur in Horizontalstellung (Federn rasten hörbar ein).

3.6.1 Ab- bzw. Zuschalten der festeingestellten

Ausgleichsfedern (sollte nur in Ausnahmesituationen durchgeführt werden) In der Position "1" des Drehknopfes des Gewichtsausgleiches, der sogenannten Grundstellung, sind 4 Gewichtsausgleichsfedern fest im Eingriff, d.h. man kann sie nicht unmittelbar abschalten. In bestimmten Situationen kann es jedoch von Vorteil sein, diese Einstellung zu ändern; um z.B. das geringere Gewicht beim Einsatz einer EB-Kamera zu kompensieren, können Sie bis maximal 4 Federn abschalten. In diesem Fall würde in Position "1" des Drehknopfes des Gewichtsausgleiches nur mit dem rechten Kipphebel (halbe Feder) kompensiert. Gehen Sie wie folgt vor:

→ blockieren Sie den Fluidkopf mit der Aufbau-Arretierung
→lösen Sie die Klemmung der Kamera-Balanceplatte indem Sie den vorderen roten Hebel unterhalb der Balanceplatte nach links oben ziehen
drehen Sie den Knopf der Spindel so lange nach links bis die Balanceplatte den hinteren Anschlag erreicht hat

4 kleine Bohrungen werden nun im Boden der Grundplatte sichtbar (erst ab Seriennummer 60300). Diese sind exakt über den Befestigungsschrauben der festen Ausgleichsfedern.

Mit einem Inbusschlüssel Nr. 2 können Sie nun die Inbusschrauben eindrehen (Verstärkung des Gewichtsausgleiches) bzw. ausdrehen (Verminderung des Gewichtsausgleiches)
Achtung: die Schrauben verbleiben immer in ihren Bohrungen. Eine Ausgleichsfeder ist dann abgeschaltet, wenn die Inbusschraube mit dem Oberrand der Bohrung bündig ist; sie sollte also nicht aus dem Bohrloch hervorstehen. Eine Ausgleichsfeder befindet sich im Eingriff, wenn die Inbusschraube völlig eingeschraubt ist. Der silberne Kopf der Schraube ist dann nicht mehr sichtbar.
→→bringen Sie nun die Balanceplatte wieder in die Ausgangsposition
→sichern Sie die Balanceplatte mit dem Klemmhebel
→→öffnen Sie die Aufbau-Arretierung

3.7 Einstellen der Dämpfung

Die Video 60 Plus Studio verfügt horizontal und vertikal über je neun Dämpfungsstufen und eine Nullstellung. Durch Drehen an den Steuerringen wird die gewünschte Fluiddämpfung eingestellt. In der Nullstellung ist die Dämpfung völlig abgeschaltet. Einstellung nur auf voller Raststellung. Durch einen ersten langsamen Schwenk rasten die Schaltstifte ein. ACHTUNG: Bei Lastschwenks zwischen den Raststellungen können die Schaltstifte und/oder die Rastscheiben beschädigt werden. Befinden sich die Steuerringe auf gleichem Index (z.B. "3"), dann ist die Stärke der Horizontal- und Vertikaldämpfung genau gleich und damit sind saubere, ruckfreie Diagonalbewegungen möglich.

3.8 Bremsen

Die Horizontalbremse löst die Klemmung für horizontale und die Vertikalbremse für vertikale Schwenks. Beide Bremsen können während der Aufnahme vibrationsfrei betätigt werden.

3.9 Teleprompteranschluß

Der Video 60 Plus Studio verfügt vorne am Kopf über zwei Gewindebohrungen zur Montage von Telepromptern.

3.10 Austausch der Batterien

Im Batteriefach befinden sich die handelsüblichen Standard Knopfzellen vom Typ 625 U oder LR9. Mit Hilfe eines spitzen Gegenstandes (Schraubenzieher o.ä.) öffnen Sie dieses Fach. Vergewissern Sie sich, daß die neuen Batterien entsprechend der "plus-" und "minus-" Kennzeichnung des Batteriefaches eingelegt werden.

Ein Satz Batterien reicht für ca. 2000 Beleuchtungsvorgänge.

3.11 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen

Um die Leichtgängigkeit der Steuerringe für die Dämpfung über die lange Lebensdauer eines Sachtler Fluidkopfes zu erhalten, sollten vor und nach dem Dreh beide Steuerringe von Stellung "0" bis zur maximalen Dämpfungsstufe durchgeschalten werden.

Einstellungen während des Transports: das Wichtigste ist, beide Bremsen - horizontal und vertikal - zu lösen. Gewichtsausgleich und Dämpfungen sollten jeweils auf maximaler Stufe eingestellt sein.

4 Technische Daten

4.1 Allgemeine Daten

Gewichtsausgleich:	137 Nm (in 18 Stufen)
Balanceplatte:	120 mm (4.7 in) Verschiebebereich
Grades of drag:	je 9 horizontal, vertikal und 0
Tilt angle:	+90° / -75°
Panning range:	360°
Temperaturbereich:	-40°C (-40°F) bis 60°C (104°F)
Eigengewicht:	9.4 kg (21 lb)
Traglast:	65 kg (143 lb)
Kameraanschluß:	V-Platte
Stativanschluß:	Integrierter Flachboden für alle AÜ-Stative bzw. Multi Disc für Quickfix und Sachter Pedestale
Schwenkarme:	Zwei vordere Schwenkarmstücke mit Befestigungsdurchmesser 28,5 mm; Länge 400 mm
Batterien:	3 Stück 625 U oder LR9

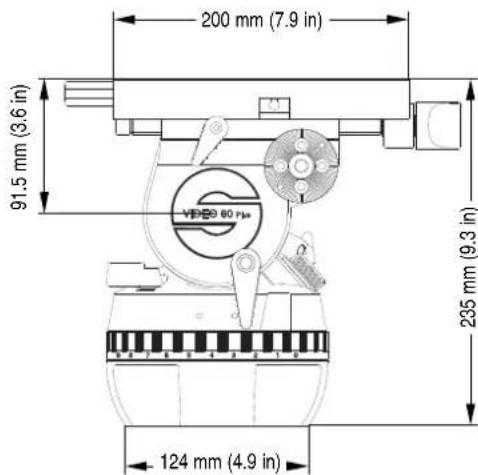

4.2 Abmessungen

5 Das Baukastensystem

Die Video 60 Plus Studio Köpfe sind modular aufgebaut.

Nachfolgend beschriebene Modifikationen können selbst durchgeführt werden. Um längere Umbauzeiten zu vermeiden, ist - wenn nicht anders beschrieben - ein Inbusschlüssel #4 das einzige benötigte Werkzeug.

→Umbau des Video 60 Plus Studio auf Touch & Go Verschluß mit Kameraplatte 35
→ Umbau der Schwenkarme mit Rosette
→ Umbau des Video 60 Plus Studio auf Multi Dlsc
→ Umbau des Video 60 Plus Studio auf Halbkugel
→ Umbau des Video 60 Plus Studio auf Mitchell

5.1 Umbau des Video 60 Plus Studio auf Touch & Go Verschluß mit Kameraplatte 35

Entnehmen Sie die Fixierschraube an der vorderen Spindelspitze. Lösen Sie die seitliche Klemmung der Balanceplatte und drehen Sie den Knopf des Spindeltriebs so lange nach links bis Sie die Balanceplatte entnehmen können.

Öffnen Sie die nun sichtbar gewordenen 4 Schrauben der darunter liegenden Grundplatte und entnehmen diese. Nehmen Sie jetzt den EFP Aufbau aus dem Sachter Zubehörprogramm zur Hand. Gegebenenfalls müssen Sie bei diesem Aufbau erst die Grundplatte von der Touch & Go Balanceplatte lösen. Entnehmen Sie zunächst die Kameraplatte aus dem EFP Aufbau. Dazu Verriegelungshebel mit Daumen und Zeigefinger greifen und den roten runden Sperrknopf nach unten ziehen.

Verriegelungshebel bis zum linken Anschlag drücken und dabei Kameraplatte entnehmen. Lösen Sie die Klemmung der Balanceplatte (roten Hebel unterhalb der Balanceplatte nach links oben ziehen)

Drehen Sie den Knopf des Spindeltriebs des EFP Aufbaus bis im Boden der Kameraplattenaufnahme eine Schraube (Inbus #4) sichtbar wird. Entnehmen Sie diese. Öffnen Sie nun mittels Inbusschlüssel #2 die 2 Schrauben der Spindelfixierung und entnehmen das Fixierklötzchen.

Drehen Sie den Knopf des Spindeltriebs so lange nach links bis sie die Balanceplatte entnehmen können. Schrauben Sie die Grundplatte für die Touch & Go Balanceplatte auf. Inbusschrauben handfest anziehen.

Führen Sie die Balanceplatte mit der Spindel in die Aufnahme ein. Drehen Sie die Spindel so lange nach rechts bis sie vorne am Kopf sichtbar wird. Mittels Inbusschlüssel #2 sichern Sie die 2 Schrauben der Spindelfixierung.

Sichern Sie die Balanceplatte indem Sie die Inbus-schraube #4 wieder in den dafür vorgesehenen Platz im Boden der Kameraplattenaufnahme einschrauben.

Der Umbau ist abgeschlossen.

5.2 Umbau der Schwenkarme mit Rosette

Lösen Sie die vier Inbusschrauben der Schwenkarm-rosetten und entnehmen Sie diese. Ist dies nicht möglich, so schlagen Sie die beiden Fixierstifte in der Rosette nach innen durch. Setzen Sie eine andere Rosette aus dem Sachter Zubehörprogramm ein und fixieren diese zuerst mit den beiden Fixierstiften. Dann werden die vier Inbusschrauben eingesetzt und handfest angezogen. Sie können nun andere Schwenkarme verwenden.

5.3 Umbau des Video 60 Plus Studio auf Multi Disc

Stellen Sie den Video 60 Plus Studio auf den Kopf, so daß die Unterseite sichtbar wird.

Der Video 60 Plus Studio kann auf Flachbodenstative und Pedestale mit 4-Schraubenanschluß direkt aufgesetzt werden. Allein für Quickfixanschlüsse und alle Sachtler Pedestale muß die Multi Disc aus dem Zubehörprogramm verwendet werden. Sie wird in den 4-Schraubenanschluß am Kopf eingeschraubt

5.4 Umbau des Video 60 Plus Studio auf Halbkugel

Stellen Sie den Video 60 Plus Studio auf den Kopf, so daß die Unterseite sichtbar wird.

Nehmen Sie das Halbkugeladapterstück mit Klemmschale aus dem Sachter Zubehörprogramm zur Hand. Führen Sie das Adapterstück in die dazu vorgesehene Vertiefung an der Kopfunterseite ein.

Ziehen Sie die vier Inbusschrauben handfest an. Mit der Klemmschale wird der Fluidkopf am Stativ arretiert.

5.5 Umbau des Video 60 Plus Studio auf Mitchell

Vor allem in den USA ist der sogenannte Mitchellanschluß sehr verbreitet.

Stellen Sie den Fluidkopf dazu auf den Kopf, so daß die Unterseite sichtbar wird.

Nehmen Sie das Mitchelladapterstück mit Klemmschale aus dem Sachter Zubehörprogramm zur Hand.

Führen Sie das Adapterstück in die dazu vorgesehene Vertiefung an der Kopfunterseite ein.

Ziehen Sie die vier Inbusschrauben handfest an.

Mit der Mitchell Klemmschale wird der Fluidkopf am Stativ arretiert.

5.6 Abschalten der festen Federn

Der Video 60 Plus Studio wird mit 4 fest eingestellten Federn ausgeliefert. In bestimmten Situationen kann es vorkommen, daß Sie diese Grundeinstellung ändern möchten, z.B. um eine relativ leichte EB Kamera auf dem Video 60 Plus Studio einzusetzen. Dabei müssen Sie wie folgt vorgehen:

Blockieren Sie den Fluidkopf mit der Aufbauarretierung. Entnehmen Sie die Fixierschraube an der vorderen Spindelspitze. Lösen Sie die seitliche Klemmung der Balanceplatte und drehen Sie den Knopf des Spindeltriebs so lange nach links bis Sie die Balanceplatte entnehmen können.

Öffnen Sie die nun sichtbar gewordenen 4 Schrauben der darunter liegenden Grundplatte und entnehmen Sie diese.

Oben auf dem Ständerrohr sind nun 4 kleine Löcher sichtbar in, denen 4 Inbusschrauben die festen Federn im Eingriff halten.

Um die Stärke des Gewichtsausgleiches zu verringern, müssen Sie diese Schrauben lösen und wieder einschrauben, um in die ursprüngliche Einstellung zurückzukommen. Dafür benötigen Sie einen Inbusschlüssel # 2.

Bitte beachten Sie: Die Schrauben bleiben immer im Kopf!

Eine Gewichtsausgleichsfeder ist dann nicht mehr im Eingriff, wenn die Schraube mit der Oberfläche des Ständerrohres bündig ist; auf keinen Fall sollte sie jedoch hervorstehen. Die Feder ist dann wieder im Einsatz, wenn Sie den silbernen Kopf der Schraube nicht mehr sehen können, da diese komplett hineingeschraubt wurde.

Zum Zusammenbau schrauben Sie zuerst die Grundplatte wieder auf. Inbusschrauben handfest anziehen.

Führen Sie die Balanceplatte mit der Spindel in die Aufnahme ein.

Drehen Sie die Spindel so lange nach rechts bis sie vorne am Kopf sichtbar wird.

Dann die Fixierschraube an der Spindelspitze einsetzen und anziehen. Die Spindel ist jetzt fixiert. Lösen Sie die Aufbauarretirung.

6 Zubehör

Teile aus dem Sachtler Zubehörprogramm in der Reihenfolge ihrer Erwähnung:

Bezeichnung Code Nr. Verwendung

EFP set up 6051 mit Kameraplatte 35

Rosette sko16b0547 mit Schwenkarme

3270 / 3271

Schwenkarm hinten

recht Teil B-3073-100

Schwenkarm hinten

link Teil B-3074-100

Halbkugeladapterstück conversion to

mit Klemmschale 6052

Halbkugel

Multi Disc 3914 Video 60 Plus EFP/

Studio bei Verwendung

mit Quickfix und

Sachtler Pedestallen

Mitchelladapter 6053 für Video 60 Plus EFP/

Stück mit locking knob und Video 60 Plus

Studio

Koffer 60 FB

Code Nr.: 9506

Koffergewicht: 6 kg

Gesamtgewicht: 16 kg (incl. Video 60 Plus Studio)

Abmessungen: 290 x 410 x 330 mm

Material: Aluminium

ENG Adapterplatte

Bei Verwendung einer EB Kamera empfiehlt es sich, die ENG Adapterplatte (Code Nr. 3083) zu bestellen. Sie gewährleistet ein spielfreies Verspannen der EB Kamera mit dem Video 60 Plus Studio.

Kabelklemme

Sie können eine Kabelklemme (Code Nr. 6054) an der Seite des Video 60 Plus Studio Fluidkopfes anbringen. Diese kann bis zu drei Videokabel unterschiedlicher Größe klemmen.

7 Gewährleistung

Der Gewährleistungsanspruch erlischt, wenn

→der Fluidkopf unsachgemäß und außerhalb der spezifizierten technischen Daten betrieben wurde oder
→ das Grundgehäuse von einer nicht autorisierten Service-Stelle geöffnet wurde.

Änderungen, die dem technischen Fortschritt dienen, sind vorbehalten.

Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten.

BRAZIL
